Профилированный лист является универсальным материалом, который используют для строительства зданий, возведения заборов, отделки. Довольно часто его применяют в качестве кровельного покрытия, где он тоже зарекомендовал себя с положительной стороны. Здесь важную роль выполняет обрешетка крыши под листовой профнастил, так как именно от качества ее устройства зависит жесткость, прочность и надежность покрытия.


Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).


Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий,  уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.


Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.


Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.


Рисунок 4. Внешний вид разреженной обрешетки с большим шагом

Проектирование обрешетки для кровли из профлиста

Устройство кровли из профлиста на частных домах обычно выполняется по деревянной обрешетке. Чтобы определить оптимальный шаг крепления досок, нужно учитывать множество факторов. Основными из них являются климатические условия в районе строительства, угол наклона скатов и марка выбранного профилированного листа. Остановимся на них подробнее.

Климатические условия и угол наклона

Как известно, оптимальный угол ската крыши выбирается в зависимости от снеговых и ветровых нагрузок. Так, чем круче кровля, тем легче и быстрее с нее удаляется снег, талая и дождевая вода. Однако для конструкций с большим уклоном требуется значительно больше строительных материалов.

Если сравнить расход пиломатериалов, то на крышу под углом 45° нужно будет примерно в 1,5 раза больше, чем на плоскую. Но здесь не все так просто – нельзя просто решить и сделать пологую кровлю. Проектировщики выполняют расчеты угла наклона скатов с учетом силы и преобладающего направления ветра, среднегодовой высоты снежного покрова.

В регионах со значительным снежным покровом и слабой ветровой нагрузкой выполняется устройство крутых крыш из профнастила. Для местности с сильными ветрами подходят максимально пологие конструкции, так как ураганы чаще срывают именно кровли из профлиста – он считается самым парусным материалом.


Фото 5. Кровля из профлиста с большим уклоном

С уменьшением угла наклона надо уменьшать и расстояние между досками обрешетки, чтобы покрытие не прогнулось под первым же снегом, поскольку на пологих крышах его может скапливаться очень много, а весит он немало (тем более мокрый). На крутых кровлях шаг может доходить и до 900 мм в зависимости от используемого профнастила.


Фото 6. Пологая крыша из профнастила

Некоторые домашние мастера утверждают, что рассчитывать шаг обрешетки вовсе необязательно – можно определить «на глаз» или узнать у соседа, который недавно перекрывал крышу. Это неправильно и может привести к таким последствиям:

  • Увеличение стоимости кровли, если сосед или знакомый перестраховался и сделал гораздо меньший шаг, чем был нужен по факту.

  • Деформация покрытия после первого снегопада.

  • Сложность проведения ремонта из-за опасности передвижения по покрытию.

Поэтому расчет шага установки досок каркаса лучше все-таки доверить специалистам. Однако это можно выполнить и самостоятельно с помощью специальных онлайн-калькуляторов.

Тип профлиста и шаг обрешетки

Профилированный лист производится разных видов – стеновой, несуще-стеновой и несущий. Отличаются они между собой в основном высотой профиля – чем выше, тем больше несущая способность покрытия. Поэтому и шаг обрешетки для профнастила подбирается с учетом его марки.

Самым дешевым является профлист типа С-8 – его допускается применять только для укрытия крыш с уклоном более 15°. При этом материал толщиной 0,5 мм укладывается исключительно на сплошную обрешетку. Листы большей толщины (очень редко встречаются в свободной продаже) можно монтировать на стандартный каркас с шагом до 300 мм.


Рисунок 7. Внешний вид профлиста марки С-8

Профнастил других марок (от С-10 и выше) допускается использовать для крыш с уклоном меньше 15°. Рекомендации по расстоянию между досками обрешетки указаны в таблице 1.

Таблица 1. Рекомендуемый шаг обрешетки в зависимости от типа профлиста и угла наклона кровли

 Марка профнастила

 Уклон крыши, град.

 Толщина листа, мм

 Шаг обрешетки, мм



С-10

до 15

0,5

сплошная

свыше 15

0,5

до 300



С-20

до 15

0,5-0,7

сплошная

свыше 15

0,5-0,7

до 500



С-21

до 15

0,5-0,7

до 300

свыше 15

0,5-0,7

до 650



НС-35

до 15

0,5-0,7

до 500

свыше 15

0,5-0,7

до 1000

Н-60

от 8

0,7-0,9

до 3000

Н-75

от 8

0,7-0,9

до 4000

Технология монтажа обрешетки под профнастил

Обрешетка под кровельный профнастил монтируется на крыше после слоя гидроизоляции, утеплителя и пароизоляции, которые служат для защиты подкровельного пространства от проникновения влаги, образования конденсата на строительных конструкциях и теплопотерь.

Инструкция по монтажу обрешетки:

1. Обработать все подготовленные рейки и доски антисептическими средствами для защиты от поражения грибком и плесенью.


Фото 8. Антисептическая обработка пиломатериалов

2. Набить рейки контробрешетки поверх стропил в одном с ними направлении.


Фото 9. Крепление контробрешетки на лаги

3. На рейках контробрешетки разметить места установки досок основной обрешетки согласно выбранному шагу. Вместо разметки допускается использование бечевки.


Фото 10. Применение бечевки при креплении досок

4. Закрепить доски поверх реек контробрешетки – для этого лучше использовать саморезы, длина которых должна быть в 3 раза больше толщины используемого для обрешетки пиломатериала. Это обеспечит необходимую устойчивость конструкции к ветровым нагрузкам.


Фото 11. Процесс монтажа обрешетки

При сращивании досок по длине стыки должны располагаться на рейках контробрешетки. Также места соединений пиломатериалов на разных рядах не должны находиться параллельно друг другу (т.е. на одном и том же бруске) – разумнее располагать их в шахматном порядке. Это обеспечит повышенную надежность конструкции.

Более подробно с технологией монтажа контробрешетки и обрешетки под профнастил можно ознакомиться в следующем видео:


Крепление профилированных листов

По окончании сооружения обрешетки, можно выполнять монтаж профнастила. Начинать укладку можно с любого удобного торца. Первый лист должен располагаться накрывающей стороной к торцу. К укладке первого изделия нужно отнестись предельно ответственно, так как от правильности его установки зависит точность расположения на скате собранного из профлистов «прямоугольника».

Для крепления листов применяются специальные саморезы размерами 4,8×29 или 4,8×35 мм, которые имеют уплотнительную прокладку из ЭПДМ-резины и окрашены в тот же цвет, что и профлист. После прикручивания прокладка должна быть слегка сжата.


Рисунок 12. Правильное крепление профлиста саморезами

При монтажных работах учитывайте, что накрывающая и накрываемая сторона профилированных листов отличаются размерами или формой:

  • С-10, С-20 и НС 35 – на накрываемой стороне имеется капиллярная канавка.

  • С-21, Н-60 и Н-75 – гофра с накрываемой стороны короче на 2-3 мм.


Рисунок 13. Пример накрываемой и накрывающей стороны с разными размерами

Величина поперечного и продольного нахлеста листов определяется в зависимости от угла наклона ската:

  • до 15° горизонтальный – не меньше 200 мм, вертикальный – допускается 1 гофра;

  • более 15° горизонтальный – 170 мм, вертикальный – 1 гофра.


Рисунок 14. Зависимость величины поперечного нахлеста листов и шага обрешетки от уклона скатов

При креплении профнастила к обрешетке саморезы вкручиваются в нижнюю гофру, а в местах нахлеста листов – в верхнюю. Крепление на продольных стыках необходимо для защиты от срывания боковым ветром и для придания поверхности кровли однородного внешнего вида. Для этого применяются саморезы 5,5×19 мм.


Рисунок 15. Правильное крепление на продольном стыке листов с капиллярной канавкой (справа) и без нее (слева)

При уклоне крыши менее 12° продольные и поперечные стыки профнастила дополнительно герметизируются кровельным герметиком, допускается применение бутил-каучуковой ленты или шнура. Листы с низким профилем рекомендуется укладывать с нахлестом в 2 гофры при продольной состыковке.

[~DETAIL_TEXT] =>

Профилированный лист является универсальным материалом, который используют для строительства зданий, возведения заборов, отделки. Довольно часто его применяют в качестве кровельного покрытия, где он тоже зарекомендовал себя с положительной стороны. Здесь важную роль выполняет обрешетка крыши под листовой профнастил, так как именно от качества ее устройства зависит жесткость, прочность и надежность покрытия.


Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).


Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий,  уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.


Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.


Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.


Рисунок 4. Внешний вид разреженной обрешетки с большим шагом

Проектирование обрешетки для кровли из профлиста

Устройство кровли из профлиста на частных домах обычно выполняется по деревянной обрешетке. Чтобы определить оптимальный шаг крепления досок, нужно учитывать множество факторов. Основными из них являются климатические условия в районе строительства, угол наклона скатов и марка выбранного профилированного листа. Остановимся на них подробнее.

Климатические условия и угол наклона

Как известно, оптимальный угол ската крыши выбирается в зависимости от снеговых и ветровых нагрузок. Так, чем круче кровля, тем легче и быстрее с нее удаляется снег, талая и дождевая вода. Однако для конструкций с большим уклоном требуется значительно больше строительных материалов.

Если сравнить расход пиломатериалов, то на крышу под углом 45° нужно будет примерно в 1,5 раза больше, чем на плоскую. Но здесь не все так просто – нельзя просто решить и сделать пологую кровлю. Проектировщики выполняют расчеты угла наклона скатов с учетом силы и преобладающего направления ветра, среднегодовой высоты снежного покрова.

В регионах со значительным снежным покровом и слабой ветровой нагрузкой выполняется устройство крутых крыш из профнастила. Для местности с сильными ветрами подходят максимально пологие конструкции, так как ураганы чаще срывают именно кровли из профлиста – он считается самым парусным материалом.


Фото 5. Кровля из профлиста с большим уклоном

С уменьшением угла наклона надо уменьшать и расстояние между досками обрешетки, чтобы покрытие не прогнулось под первым же снегом, поскольку на пологих крышах его может скапливаться очень много, а весит он немало (тем более мокрый). На крутых кровлях шаг может доходить и до 900 мм в зависимости от используемого профнастила.


Фото 6. Пологая крыша из профнастила

Некоторые домашние мастера утверждают, что рассчитывать шаг обрешетки вовсе необязательно – можно определить «на глаз» или узнать у соседа, который недавно перекрывал крышу. Это неправильно и может привести к таким последствиям:

  • Увеличение стоимости кровли, если сосед или знакомый перестраховался и сделал гораздо меньший шаг, чем был нужен по факту.

  • Деформация покрытия после первого снегопада.

  • Сложность проведения ремонта из-за опасности передвижения по покрытию.

Поэтому расчет шага установки досок каркаса лучше все-таки доверить специалистам. Однако это можно выполнить и самостоятельно с помощью специальных онлайн-калькуляторов.

Тип профлиста и шаг обрешетки

Профилированный лист производится разных видов – стеновой, несуще-стеновой и несущий. Отличаются они между собой в основном высотой профиля – чем выше, тем больше несущая способность покрытия. Поэтому и шаг обрешетки для профнастила подбирается с учетом его марки.

Самым дешевым является профлист типа С-8 – его допускается применять только для укрытия крыш с уклоном более 15°. При этом материал толщиной 0,5 мм укладывается исключительно на сплошную обрешетку. Листы большей толщины (очень редко встречаются в свободной продаже) можно монтировать на стандартный каркас с шагом до 300 мм.


Рисунок 7. Внешний вид профлиста марки С-8

Профнастил других марок (от С-10 и выше) допускается использовать для крыш с уклоном меньше 15°. Рекомендации по расстоянию между досками обрешетки указаны в таблице 1.

Таблица 1. Рекомендуемый шаг обрешетки в зависимости от типа профлиста и угла наклона кровли

 Марка профнастила

 Уклон крыши, град.

 Толщина листа, мм

 Шаг обрешетки, мм



С-10

до 15

0,5

сплошная

свыше 15

0,5

до 300



С-20

до 15

0,5-0,7

сплошная

свыше 15

0,5-0,7

до 500



С-21

до 15

0,5-0,7

до 300

свыше 15

0,5-0,7

до 650



НС-35

до 15

0,5-0,7

до 500

свыше 15

0,5-0,7

до 1000

Н-60

от 8

0,7-0,9

до 3000

Н-75

от 8

0,7-0,9

до 4000

Технология монтажа обрешетки под профнастил

Обрешетка под кровельный профнастил монтируется на крыше после слоя гидроизоляции, утеплителя и пароизоляции, которые служат для защиты подкровельного пространства от проникновения влаги, образования конденсата на строительных конструкциях и теплопотерь.

Инструкция по монтажу обрешетки:

1. Обработать все подготовленные рейки и доски антисептическими средствами для защиты от поражения грибком и плесенью.


Фото 8. Антисептическая обработка пиломатериалов

2. Набить рейки контробрешетки поверх стропил в одном с ними направлении.


Фото 9. Крепление контробрешетки на лаги

3. На рейках контробрешетки разметить места установки досок основной обрешетки согласно выбранному шагу. Вместо разметки допускается использование бечевки.


Фото 10. Применение бечевки при креплении досок

4. Закрепить доски поверх реек контробрешетки – для этого лучше использовать саморезы, длина которых должна быть в 3 раза больше толщины используемого для обрешетки пиломатериала. Это обеспечит необходимую устойчивость конструкции к ветровым нагрузкам.


Фото 11. Процесс монтажа обрешетки

При сращивании досок по длине стыки должны располагаться на рейках контробрешетки. Также места соединений пиломатериалов на разных рядах не должны находиться параллельно друг другу (т.е. на одном и том же бруске) – разумнее располагать их в шахматном порядке. Это обеспечит повышенную надежность конструкции.

Более подробно с технологией монтажа контробрешетки и обрешетки под профнастил можно ознакомиться в следующем видео:


Крепление профилированных листов

По окончании сооружения обрешетки, можно выполнять монтаж профнастила. Начинать укладку можно с любого удобного торца. Первый лист должен располагаться накрывающей стороной к торцу. К укладке первого изделия нужно отнестись предельно ответственно, так как от правильности его установки зависит точность расположения на скате собранного из профлистов «прямоугольника».

Для крепления листов применяются специальные саморезы размерами 4,8×29 или 4,8×35 мм, которые имеют уплотнительную прокладку из ЭПДМ-резины и окрашены в тот же цвет, что и профлист. После прикручивания прокладка должна быть слегка сжата.


Рисунок 12. Правильное крепление профлиста саморезами

При монтажных работах учитывайте, что накрывающая и накрываемая сторона профилированных листов отличаются размерами или формой:

  • С-10, С-20 и НС 35 – на накрываемой стороне имеется капиллярная канавка.

  • С-21, Н-60 и Н-75 – гофра с накрываемой стороны короче на 2-3 мм.


Рисунок 13. Пример накрываемой и накрывающей стороны с разными размерами

Величина поперечного и продольного нахлеста листов определяется в зависимости от угла наклона ската:

  • до 15° горизонтальный – не меньше 200 мм, вертикальный – допускается 1 гофра;

  • более 15° горизонтальный – 170 мм, вертикальный – 1 гофра.


Рисунок 14. Зависимость величины поперечного нахлеста листов и шага обрешетки от уклона скатов

При креплении профнастила к обрешетке саморезы вкручиваются в нижнюю гофру, а в местах нахлеста листов – в верхнюю. Крепление на продольных стыках необходимо для защиты от срывания боковым ветром и для придания поверхности кровли однородного внешнего вида. Для этого применяются саморезы 5,5×19 мм.


Рисунок 15. Правильное крепление на продольном стыке листов с капиллярной канавкой (справа) и без нее (слева)

При уклоне крыши менее 12° продольные и поперечные стыки профнастила дополнительно герметизируются кровельным герметиком, допускается применение бутил-каучуковой ленты или шнура. Листы с низким профилем рекомендуется укладывать с нахлестом в 2 гофры при продольной состыковке.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 22.08.2019 16:02:42 [~DATE_CREATE] => 22.08.2019 16:02:42 [CREATED_BY] => 1366671 [~CREATED_BY] => 1366671 [TIMESTAMP_X] => 22.08.2019 16:17:02 [~TIMESTAMP_X] => 22.08.2019 16:17:02 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 475 [~IBLOCK_SECTION_ID] => 475 [DETAIL_PAGE_URL] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/ [~DETAIL_PAGE_URL] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 12001402 [TIMESTAMP_X] => 22.08.2019 16:17:02 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 27668 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/22e [FILE_NAME] => gl-prof-2.jpg [ORIGINAL_NAME] => гл проф 2.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 259acc71c1f1a67b34b4367252e47d44 [~src] => [SRC] => /upload/iblock/22e/gl-prof-2.jpg [ALT] => Какой должен быть шаг обрешетки под профнастил? [TITLE] => Какой должен быть шаг обрешетки под профнастил? ) [~PREVIEW_PICTURE] => 12001402 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 25746 [~EXTERNAL_ID] => 25746 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_KEYWORDS] => [ELEMENT_META_KEYWORDS] => [ELEMENT_META_TITLE] => Как определить шаг обрешетки под кровлю из профнастила? [ELEMENT_META_DESCRIPTION] => Какая бывает обрешетка крыши под профнастил и как определить оптимальный шаг крепления досок? Технологические особенности монтажа обрешетки и устройства кровли из профастила. [SECTION_META_TITLE] => Статьи о кровле и кровельных материалах [SECTION_META_DESCRIPTION] => В рубрике собрана база знаний о кровле и кровельных материалах от наших специалистов. Вы можете проконсультироваться с нами по тел: +7(495)215-00-80. [SECTION_PAGE_TITLE] => Статьи о кровле и кровельных материалах от специалистов СтройПартнёр ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 156775684 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 156775678 [1] => 156775679 [2] => 156775680 [3] => 156775682 [4] => 156775683 [5] => 156775685 ) [VALUE] => Array ( [0] => 24984 [1] => 24990 [2] => 17525 [3] => 15941 [4] => 15789 [5] => 13883 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 24984 [1] => 24990 [2] => 17525 [3] => 15941 [4] => 15789 [5] => 13883 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 27.07.2017 09:56:31 [~TIMESTAMP_X] => 27.07.2017 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 25.05.2017 09:49:00 [~DATE_CREATE] => 25.05.2017 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 2017-07-27 09:56:31 [~TIMESTAMP_X] => 2017-07-27 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 2017-05-25 09:49:00 [~DATE_CREATE] => 2017-05-25 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_KEYWORDS] => [ELEMENT_META_TITLE] => Кровельные материалы [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Кровельные материалы [SECTION_META_TITLE] => Статьи о кровле и кровельных материалах [SECTION_META_DESCRIPTION] => В рубрике собрана база знаний о кровле и кровельных материалах от наших специалистов. Вы можете проконсультироваться с нами по тел: +7(495)215-00-80. [SECTION_PAGE_TITLE] => Статьи о кровле и кровельных материалах от специалистов СтройПартнёр ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/?action=BUY&id=25746 [BUY_URL] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/?action=BUY&id=25746 [~ADD_URL] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/?action=ADD2BASKET&id=25746 [ADD_URL] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/?action=ADD2BASKET&id=25746 [LINK_URL] => link.php?PARENT_ELEMENT_ID=25746 [~SUBSCRIBE_URL] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/?action=SUBSCRIBE_PRODUCT&id=25746 [SUBSCRIBE_URL] => /info/stati-o-krovle/shag-obreshetki-pod-profnastil/?action=SUBSCRIBE_PRODUCT&id=25746 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjU3NDYiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDFhXHUwNDMwXHUwNDNhXHUwNDNlXHUwNDM5IFx1MDQzNFx1MDQzZVx1MDQzYlx1MDQzNlx1MDQzNVx1MDQzZCBcdTA0MzFcdTA0NGJcdTA0NDJcdTA0NGMgXHUwNDQ4XHUwNDMwXHUwNDMzIFx1MDQzZVx1MDQzMVx1MDQ0MFx1MDQzNVx1MDQ0OFx1MDQzNVx1MDQ0Mlx1MDQzYVx1MDQzOCBcdTA0M2ZcdTA0M2VcdTA0MzQgXHUwNDNmXHUwNDQwXHUwNDNlXHUwNDQ0XHUwNDNkXHUwNDMwXHUwNDQxXHUwNDQyXHUwNDM4XHUwNDNiPyIsImNhdGVnb3J5X2lkIjoiNDc1IiwiY2F0ZWdvcnkiOnsiNDc1IjoiXHUwNDFhXHUwNDQwXHUwNDNlXHUwNDMyXHUwNDM1XHUwNDNiXHUwNDRjXHUwNDNkXHUwNDRiXHUwNDM1IFx1MDQzY1x1MDQzMFx1MDQ0Mlx1MDQzNVx1MDQ0MFx1MDQzOFx1MDQzMFx1MDQzYlx1MDQ0YiJ9LCJwcmljZSI6bnVsbCwiY3VycmVuY3kiOm51bGx9 [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 25746; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 221667 [PRODUCTS] => Array ( [0] => 24984 [1] => 24990 [2] => 17525 [3] => 15941 [4] => 15789 [5] => 13883 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Профилированный лист является универсальным материалом, который используют для строительства зданий, возведения заборов, отделки. Довольно часто его применяют в качестве кровельного покрытия, где он тоже зарекомендовал себя с положительной стороны. Здесь важную роль выполняет обрешетка крыши под листовой профнастил, так как именно от качества ее устройства зависит жесткость, прочность и надежность покрытия.


Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).


Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий,  уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.


Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.


Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.


Рисунок 4. Внешний вид разреженной обрешетки с большим шагом

Проектирование обрешетки для кровли из профлиста

Устройство кровли из профлиста на частных домах обычно выполняется по деревянной обрешетке. Чтобы определить оптимальный шаг крепления досок, нужно учитывать множество факторов. Основными из них являются климатические условия в районе строительства, угол наклона скатов и марка выбранного профилированного листа. Остановимся на них подробнее.

Климатические условия и угол наклона

Как известно, оптимальный угол ската крыши выбирается в зависимости от снеговых и ветровых нагрузок. Так, чем круче кровля, тем легче и быстрее с нее удаляется снег, талая и дождевая вода. Однако для конструкций с большим уклоном требуется значительно больше строительных материалов.

Если сравнить расход пиломатериалов, то на крышу под углом 45° нужно будет примерно в 1,5 раза больше, чем на плоскую. Но здесь не все так просто – нельзя просто решить и сделать пологую кровлю. Проектировщики выполняют расчеты угла наклона скатов с учетом силы и преобладающего направления ветра, среднегодовой высоты снежного покрова.

В регионах со значительным снежным покровом и слабой ветровой нагрузкой выполняется устройство крутых крыш из профнастила. Для местности с сильными ветрами подходят максимально пологие конструкции, так как ураганы чаще срывают именно кровли из профлиста – он считается самым парусным материалом.


Фото 5. Кровля из профлиста с большим уклоном

С уменьшением угла наклона надо уменьшать и расстояние между досками обрешетки, чтобы покрытие не прогнулось под первым же снегом, поскольку на пологих крышах его может скапливаться очень много, а весит он немало (тем более мокрый). На крутых кровлях шаг может доходить и до 900 мм в зависимости от используемого профнастила.


Фото 6. Пологая крыша из профнастила

Некоторые домашние мастера утверждают, что рассчитывать шаг обрешетки вовсе необязательно – можно определить «на глаз» или узнать у соседа, который недавно перекрывал крышу. Это неправильно и может привести к таким последствиям:

  • Увеличение стоимости кровли, если сосед или знакомый перестраховался и сделал гораздо меньший шаг, чем был нужен по факту.

  • Деформация покрытия после первого снегопада.

  • Сложность проведения ремонта из-за опасности передвижения по покрытию.

Поэтому расчет шага установки досок каркаса лучше все-таки доверить специалистам. Однако это можно выполнить и самостоятельно с помощью специальных онлайн-калькуляторов.

Тип профлиста и шаг обрешетки

Профилированный лист производится разных видов – стеновой, несуще-стеновой и несущий. Отличаются они между собой в основном высотой профиля – чем выше, тем больше несущая способность покрытия. Поэтому и шаг обрешетки для профнастила подбирается с учетом его марки.

Самым дешевым является профлист типа С-8 – его допускается применять только для укрытия крыш с уклоном более 15°. При этом материал толщиной 0,5 мм укладывается исключительно на сплошную обрешетку. Листы большей толщины (очень редко встречаются в свободной продаже) можно монтировать на стандартный каркас с шагом до 300 мм.


Рисунок 7. Внешний вид профлиста марки С-8

Профнастил других марок (от С-10 и выше) допускается использовать для крыш с уклоном меньше 15°. Рекомендации по расстоянию между досками обрешетки указаны в таблице 1.

Таблица 1. Рекомендуемый шаг обрешетки в зависимости от типа профлиста и угла наклона кровли

 Марка профнастила

 Уклон крыши, град.

 Толщина листа, мм

 Шаг обрешетки, мм



С-10

до 15

0,5

сплошная

свыше 15

0,5

до 300



С-20

до 15

0,5-0,7

сплошная

свыше 15

0,5-0,7

до 500



С-21

до 15

0,5-0,7

до 300

свыше 15

0,5-0,7

до 650



НС-35

до 15

0,5-0,7

до 500

свыше 15

0,5-0,7

до 1000

Н-60

от 8

0,7-0,9

до 3000

Н-75

от 8

0,7-0,9

до 4000

Технология монтажа обрешетки под профнастил

Обрешетка под кровельный профнастил монтируется на крыше после слоя гидроизоляции, утеплителя и пароизоляции, которые служат для защиты подкровельного пространства от проникновения влаги, образования конденсата на строительных конструкциях и теплопотерь.

Инструкция по монтажу обрешетки:

1. Обработать все подготовленные рейки и доски антисептическими средствами для защиты от поражения грибком и плесенью.


Фото 8. Антисептическая обработка пиломатериалов

2. Набить рейки контробрешетки поверх стропил в одном с ними направлении.


Фото 9. Крепление контробрешетки на лаги

3. На рейках контробрешетки разметить места установки досок основной обрешетки согласно выбранному шагу. Вместо разметки допускается использование бечевки.


Фото 10. Применение бечевки при креплении досок

4. Закрепить доски поверх реек контробрешетки – для этого лучше использовать саморезы, длина которых должна быть в 3 раза больше толщины используемого для обрешетки пиломатериала. Это обеспечит необходимую устойчивость конструкции к ветровым нагрузкам.


Фото 11. Процесс монтажа обрешетки

При сращивании досок по длине стыки должны располагаться на рейках контробрешетки. Также места соединений пиломатериалов на разных рядах не должны находиться параллельно друг другу (т.е. на одном и том же бруске) – разумнее располагать их в шахматном порядке. Это обеспечит повышенную надежность конструкции.

Более подробно с технологией монтажа контробрешетки и обрешетки под профнастил можно ознакомиться в следующем видео:


Крепление профилированных листов

По окончании сооружения обрешетки, можно выполнять монтаж профнастила. Начинать укладку можно с любого удобного торца. Первый лист должен располагаться накрывающей стороной к торцу. К укладке первого изделия нужно отнестись предельно ответственно, так как от правильности его установки зависит точность расположения на скате собранного из профлистов «прямоугольника».

Для крепления листов применяются специальные саморезы размерами 4,8×29 или 4,8×35 мм, которые имеют уплотнительную прокладку из ЭПДМ-резины и окрашены в тот же цвет, что и профлист. После прикручивания прокладка должна быть слегка сжата.


Рисунок 12. Правильное крепление профлиста саморезами

При монтажных работах учитывайте, что накрывающая и накрываемая сторона профилированных листов отличаются размерами или формой:

  • С-10, С-20 и НС 35 – на накрываемой стороне имеется капиллярная канавка.

  • С-21, Н-60 и Н-75 – гофра с накрываемой стороны короче на 2-3 мм.


Рисунок 13. Пример накрываемой и накрывающей стороны с разными размерами

Величина поперечного и продольного нахлеста листов определяется в зависимости от угла наклона ската:

  • до 15° горизонтальный – не меньше 200 мм, вертикальный – допускается 1 гофра;

  • более 15° горизонтальный – 170 мм, вертикальный – 1 гофра.


Рисунок 14. Зависимость величины поперечного нахлеста листов и шага обрешетки от уклона скатов

При креплении профнастила к обрешетке саморезы вкручиваются в нижнюю гофру, а в местах нахлеста листов – в верхнюю. Крепление на продольных стыках необходимо для защиты от срывания боковым ветром и для придания поверхности кровли однородного внешнего вида. Для этого применяются саморезы 5,5×19 мм.


Рисунок 15. Правильное крепление на продольном стыке листов с капиллярной канавкой (справа) и без нее (слева)

При уклоне крыши менее 12° продольные и поперечные стыки профнастила дополнительно герметизируются кровельным герметиком, допускается применение бутил-каучуковой ленты или шнура. Листы с низким профилем рекомендуется укладывать с нахлестом в 2 гофры при продольной состыковке.

Профилированный лист является универсальным материалом, который используют для строительства зданий, возведения заборов, отделки. Довольно часто его применяют в качестве кровельного покрытия, где он тоже зарекомендовал себя с положительной стороны. Здесь важную роль выполняет обрешетка крыши под листовой профнастил, так как именно от качества ее устройства зависит жесткость, прочность и надежность покрытия.


Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).


Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий,  уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.


Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.


Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.


Рисунок 4. Внешний вид разреженной обрешетки с большим шагом

Проектирование обрешетки для кровли из профлиста

Устройство кровли из профлиста на частных домах обычно выполняется по деревянной обрешетке. Чтобы определить оптимальный шаг крепления досок, нужно учитывать множество факторов. Основными из них являются климатические условия в районе строительства, угол наклона скатов и марка выбранного профилированного листа. Остановимся на них подробнее.

Климатические условия и угол наклона

Как известно, оптимальный угол ската крыши выбирается в зависимости от снеговых и ветровых нагрузок. Так, чем круче кровля, тем легче и быстрее с нее удаляется снег, талая и дождевая вода. Однако для конструкций с большим уклоном требуется значительно больше строительных материалов.

Если сравнить расход пиломатериалов, то на крышу под углом 45° нужно будет примерно в 1,5 раза больше, чем на плоскую. Но здесь не все так просто – нельзя просто решить и сделать пологую кровлю. Проектировщики выполняют расчеты угла наклона скатов с учетом силы и преобладающего направления ветра, среднегодовой высоты снежного покрова.

В регионах со значительным снежным покровом и слабой ветровой нагрузкой выполняется устройство крутых крыш из профнастила. Для местности с сильными ветрами подходят максимально пологие конструкции, так как ураганы чаще срывают именно кровли из профлиста – он считается самым парусным материалом.


Фото 5. Кровля из профлиста с большим уклоном

С уменьшением угла наклона надо уменьшать и расстояние между досками обрешетки, чтобы покрытие не прогнулось под первым же снегом, поскольку на пологих крышах его может скапливаться очень много, а весит он немало (тем более мокрый). На крутых кровлях шаг может доходить и до 900 мм в зависимости от используемого профнастила.


Фото 6. Пологая крыша из профнастила

Некоторые домашние мастера утверждают, что рассчитывать шаг обрешетки вовсе необязательно – можно определить «на глаз» или узнать у соседа, который недавно перекрывал крышу. Это неправильно и может привести к таким последствиям:

  • Увеличение стоимости кровли, если сосед или знакомый перестраховался и сделал гораздо меньший шаг, чем был нужен по факту.

  • Деформация покрытия после первого снегопада.

  • Сложность проведения ремонта из-за опасности передвижения по покрытию.

Поэтому расчет шага установки досок каркаса лучше все-таки доверить специалистам. Однако это можно выполнить и самостоятельно с помощью специальных онлайн-калькуляторов.

Тип профлиста и шаг обрешетки

Профилированный лист производится разных видов – стеновой, несуще-стеновой и несущий. Отличаются они между собой в основном высотой профиля – чем выше, тем больше несущая способность покрытия. Поэтому и шаг обрешетки для профнастила подбирается с учетом его марки.

Самым дешевым является профлист типа С-8 – его допускается применять только для укрытия крыш с уклоном более 15°. При этом материал толщиной 0,5 мм укладывается исключительно на сплошную обрешетку. Листы большей толщины (очень редко встречаются в свободной продаже) можно монтировать на стандартный каркас с шагом до 300 мм.


Рисунок 7. Внешний вид профлиста марки С-8

Профнастил других марок (от С-10 и выше) допускается использовать для крыш с уклоном меньше 15°. Рекомендации по расстоянию между досками обрешетки указаны в таблице 1.

Таблица 1. Рекомендуемый шаг обрешетки в зависимости от типа профлиста и угла наклона кровли

 Марка профнастила

 Уклон крыши, град.

 Толщина листа, мм

 Шаг обрешетки, мм



С-10

до 15

0,5

сплошная

свыше 15

0,5

до 300



С-20

до 15

0,5-0,7

сплошная

свыше 15

0,5-0,7

до 500



С-21

до 15

0,5-0,7

до 300

свыше 15

0,5-0,7

до 650



НС-35

до 15

0,5-0,7

до 500

свыше 15

0,5-0,7

до 1000

Н-60

от 8

0,7-0,9

до 3000

Н-75

от 8

0,7-0,9

до 4000

Технология монтажа обрешетки под профнастил

Обрешетка под кровельный профнастил монтируется на крыше после слоя гидроизоляции, утеплителя и пароизоляции, которые служат для защиты подкровельного пространства от проникновения влаги, образования конденсата на строительных конструкциях и теплопотерь.

Инструкция по монтажу обрешетки:

1. Обработать все подготовленные рейки и доски антисептическими средствами для защиты от поражения грибком и плесенью.


Фото 8. Антисептическая обработка пиломатериалов

2. Набить рейки контробрешетки поверх стропил в одном с ними направлении.


Фото 9. Крепление контробрешетки на лаги

3. На рейках контробрешетки разметить места установки досок основной обрешетки согласно выбранному шагу. Вместо разметки допускается использование бечевки.


Фото 10. Применение бечевки при креплении досок

4. Закрепить доски поверх реек контробрешетки – для этого лучше использовать саморезы, длина которых должна быть в 3 раза больше толщины используемого для обрешетки пиломатериала. Это обеспечит необходимую устойчивость конструкции к ветровым нагрузкам.


Фото 11. Процесс монтажа обрешетки

При сращивании досок по длине стыки должны располагаться на рейках контробрешетки. Также места соединений пиломатериалов на разных рядах не должны находиться параллельно друг другу (т.е. на одном и том же бруске) – разумнее располагать их в шахматном порядке. Это обеспечит повышенную надежность конструкции.

Более подробно с технологией монтажа контробрешетки и обрешетки под профнастил можно ознакомиться в следующем видео:


Крепление профилированных листов

По окончании сооружения обрешетки, можно выполнять монтаж профнастила. Начинать укладку можно с любого удобного торца. Первый лист должен располагаться накрывающей стороной к торцу. К укладке первого изделия нужно отнестись предельно ответственно, так как от правильности его установки зависит точность расположения на скате собранного из профлистов «прямоугольника».

Для крепления листов применяются специальные саморезы размерами 4,8×29 или 4,8×35 мм, которые имеют уплотнительную прокладку из ЭПДМ-резины и окрашены в тот же цвет, что и профлист. После прикручивания прокладка должна быть слегка сжата.


Рисунок 12. Правильное крепление профлиста саморезами

При монтажных работах учитывайте, что накрывающая и накрываемая сторона профилированных листов отличаются размерами или формой:

  • С-10, С-20 и НС 35 – на накрываемой стороне имеется капиллярная канавка.

  • С-21, Н-60 и Н-75 – гофра с накрываемой стороны короче на 2-3 мм.


Рисунок 13. Пример накрываемой и накрывающей стороны с разными размерами

Величина поперечного и продольного нахлеста листов определяется в зависимости от угла наклона ската:

  • до 15° горизонтальный – не меньше 200 мм, вертикальный – допускается 1 гофра;

  • более 15° горизонтальный – 170 мм, вертикальный – 1 гофра.


Рисунок 14. Зависимость величины поперечного нахлеста листов и шага обрешетки от уклона скатов

При креплении профнастила к обрешетке саморезы вкручиваются в нижнюю гофру, а в местах нахлеста листов – в верхнюю. Крепление на продольных стыках необходимо для защиты от срывания боковым ветром и для придания поверхности кровли однородного внешнего вида. Для этого применяются саморезы 5,5×19 мм.


Рисунок 15. Правильное крепление на продольном стыке листов с капиллярной канавкой (справа) и без нее (слева)

При уклоне крыши менее 12° продольные и поперечные стыки профнастила дополнительно герметизируются кровельным герметиком, допускается применение бутил-каучуковой ленты или шнура. Листы с низким профилем рекомендуется укладывать с нахлестом в 2 гофры при продольной состыковке.

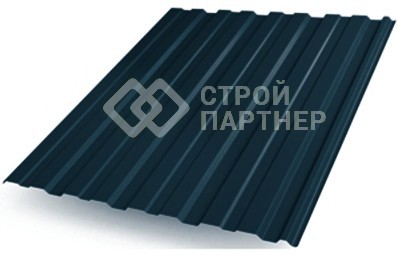

Профнастил НС35 Grand Line, Drap, серый антрацит (RAL 7016) 0,45 мм

Обладает повышенной прочностью и строгими формами, которые будут одинаково хорошо смотреть...
От 883 руб/м²
Подробнее
© СтройПартнер | st-par.ru

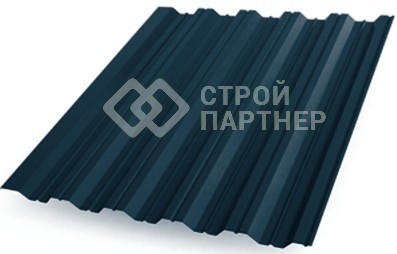

Профнастил С10 Grand Line, Drap, серый антрацит (RAL 7016) 0,45 мм

Экономичный профиль с минимальной высотой ступени подойдёт для небольших кровель или устро...
От 796 руб/м²
Подробнее
© СтройПартнер | st-par.ru

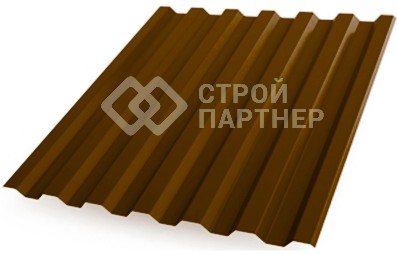

Профнастил С21 Grand Line, Pural, темно-коричневый (RR 32) 0,5 мм

Самый популярный вид профнастила для кровли или ограждения с симметричным рисуноком профил...
От 2986 руб/м²
Подробнее
© СтройПартнер | st-par.ru

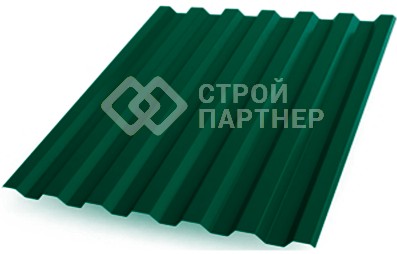

Профнастил Н60 Grand Line (GL60), Satin, мокрый асфальт (RAL 7024) 0,5 мм

Оптимальный материал для кровли промышленных объектов и других сложных кровель благодаря о...
От руб/м²
Подробнее
© СтройПартнер | st-par.ru

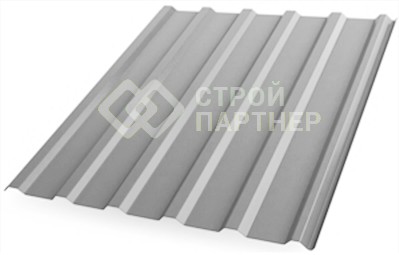

Профнастил С20 Grand Line оцинкованный, сталь 0,35 мм

Популярный вид профнастила для частного коттеджного строительства, оптимальное сочетание п...
От 409 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Профнастил С21 Grand Line, Полиэстер, зеленый мох (RAL 6005) 0,45 мм*

Самый популярный вид профнастила для кровли или ограждения с симметричным рисуноком профил...
От 701 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Кровельные материалы

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
