Сооружение перекрытия – один из важнейших этапов строительства здания. К числу универсальных материалов, использующихся при устройстве горизонтальных несущих конструкций в зданиях жилого и общественного назначения, являются многопустотные плиты перекрытия ПК и ПБ, отличия которых мы и рассмотрим в нашей статье.
Особенности производства плит с маркировкой ПК и ПБ
Железобетонные изделия серий ПБ и ПК относятся к категории пустотных плит перекрытия. Технологические пустоты в их конструкции расположены по всей длине, что обеспечивает небольшой вес по сравнению с монолитными перекрытиями, позволяет незначительно улучшить звуко- и теплоизоляционные характеристики.
Основное отличие плит ПК и ПБ заключается в их технологии изготовления:
- ПК – изготовляются по старому методу опалубочного формования.
Фото 1. Производство изделий марки ПК
- ПБ – производятся по новой технологии безопалубочного непрерывного формования.
Фото 2. Изготовление плит марки ПБ методом непрерывного формования
ЖБИ серии ПК производятся из бетона марки М200-М400. Для армирования применяется арматура класса АIII. В изделиях длиной более 4,2 м используются преднапряженные армирующие элементы. Формование осуществляется в металлической опалубке с последующим уплотнением бетона с помощью специального вибрационного оборудования.
Детальнее технология производства рассмотрена в следующем видео:
Плиты перекрытия ПБ изготовляются с применением бетона более высоких марок прочности – М400-М500. Для армирования изделий любой длины используется преднапряженная арматура. Предварительное напряжение сжатых и растянутых зон позволяет минимизировать свободный прогиб ЖБИ этого типа и увеличить их стойкость к трещинообразованию по сравнению с ПК.
Техника изготовления рассмотрена в представленном ниже видеоматериале:
Чтобы окончательно определиться с вопросом о том, какие выбрать плиты перекрытия – ПК или ПБ, нужно рассмотреть и другие их особенности – основные технические характеристики, геометрические параметры и конструктивные отличия.
Технические характеристики плит маркировки ПБ и ПК
Одной из основных технико-эксплуатационных характеристик плит перекрытия является их несущая способность. Данный параметр определяет предельную нагрузку, превышение которой ведет к деформации и нарушению целостности конструкций.
Железобетонные изделия ПК выпускаются со стандартной несущей способностью 800 кг/м2. Гораздо реже можно встретить продукцию с предельной нагрузкой 1250 кг/м2. Плиты ПБ производятся в более широком ассортименте по несущей способности – от 30 до 1600 кг/м2, но тем не менее, стандартной несущей способностью является 800кг/м2.

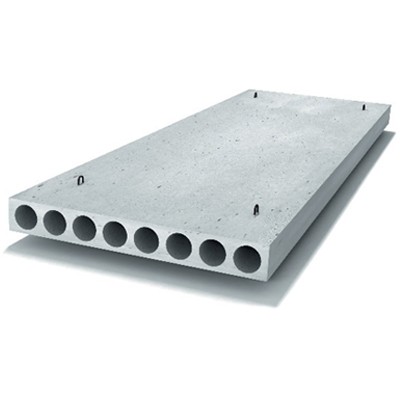

Фото 3. Внешний вид изделий ПК
Геометрические параметры ЖБИ, изготовленных опалубочным и безопалубочным методами:
- Максимальная длина – у ПБ составляет 10,8 м, у ПК 7,2 м.
- Ширина – 1, 1,2 и 1,5 м. Конструкции ПК могут иметь ширину 1,8 м, но широкого распространения не нашли из-за большого веса, поэтому встречаются очень редко.
- Толщина – стандартная 220 мм.
- Вес – здесь преимущество на стороне конструкций типа ПК, которые примерно на 4-6 % легче, чем ПБ. Это обусловлено в основном размерами и формой технологических пустот.
- Качество поверхности – плиты ПБ отличаются гладкой поверхностью с минимальным количеством дефектов, что позволяет сэкономить на отделочных работах (за счет нанесения более тонкого слоя стяжки). ПК формуются в металлических опалубках, поэтому качество поверхности существенно ниже.
Фото 4. Внешний вид плит ПБ
Также изделия ПБ характеризуются более качественной геометрией, что достигается благодаря современной технологии непрерывного формования.
Отличительные особенности плит марки ПК
Пустотелые плиты опалубочного формования характеризуются следующими конструктивными особенностями, которые отличают их от изделий ПБ:
- Большой диаметр продольных технологических пустот – в зависимости от разновидности может составлять 149 и 160 мм. Это позволяет прокладывать по ним инженерные коммуникации – например, канализационные стояки, стандартное сечение которых обычно не превышает 100 мм.
- Наличие монтажных петель – обеспечивают легкое перемещение ЖБИ при транспортировке и укладке.
Преимущества безопалубочных плит перекрытия
Железобетонные изделия ПБ обладают большим количеством преимуществ:
- Минимальные допуски – обеспечивают идеально точные геометрические размеры, что облегчает монтажные работы.
- Широкий выбор типоразмеров – резка выполняется после формования, поэтому плиты выпускаются длиной от 1,6 до 10,8 м с шагом 100 мм.
- Возможность резки торцевой части под любым углом.
- Отсутствие армирующей сетки в конструкции – позволяет проще и быстрее формировать каналы под инженерные коммуникации.
Фото 5. Перекрытия из плит ПБ
Отсутствие монтажных скоб в конструкции безопалубочных плит вызывает необходимость использовать специальные такелажные приспособления для погрузки, выгрузки и монтажа.
Сравнение монтажа плит ПК и ПБ
Существенных отличий в технологии монтажа опалубочных и безопалубочных плит перекрытия нет. Глубина опирания на несущие стены составляет в пределах 100-150 мм в зависимости от материала стеновых конструкций, укладка производится на слой раствора толщиной 20-30 мм, зазоры между уложенными элементами заполняются цементно-песчаной смесь или бетоном.
Но некоторые отличительные аспекты при монтаже изделий ПБ и ПК все же имеются:
- Безопалубочные ЖБИ опираются только на 2 короткие стороны, что обусловлено их конструктивными особенностями. Опалубочные выпускаются нескольких видов с возможностью опирания на 2 (ПК), 3 (ПКТ) и 4 (ПКК) стороны.
Фото 6. Процесс укладки изделий ПК
- Перемещение изделий опалубочного формования осуществляется за монтажные скобы, плит ПБ – с помощью специализированных такелажных приспособлений.
Фото 7. Монтаж плит ПБ
Перечень основных отличий плит ПК от ПБ
Чтобы вам было удобнее сравнить, чем отличаются плиты перекрытия ПК и ПБ, все конструктивные отличия сведены в общую таблицу.
Таблица 1. Сравнительные характеристики железобетонных плит марок ПБ и ПК
|
Отличия |
Марка плит |
|
|
ПБ |
ПК |
|
|
Технология производства |
Современный безопалубочный метод |
Устаревший опалубочный метод формования |
|
Максимальная длина |
10,8 м |
7,2 м |
|
Ширина |
1 м; 1,2 м; 1,5 м |
1 м; 1,2 м; 1,5 м; 1,8 м |
|
Несущая способность |
от 300 до 1600 кг/м2 |
800 кг/м2, реже – 1250 кг/м2. |
|
Геометрические параметры |
Гладкая поверхность, точная геометрия. |
Более низкие качество поверхности и точность размеров. |
|
Опирание |
Только на 2 короткие стороны |
Стандартно – на 2 стороны. Есть специальные виды, которые опираются на 3 (ПКТ) и 4 (ПКК) стороны |
