Перекрытия служат для восприятия временных и постоянных нагрузок и их передачи на другие конструкции (стены, балки, колоны и т.п.), с которыми связаны.

[~PREVIEW_TEXT] =>

Перекрытия служат для восприятия временных и постоянных нагрузок и их передачи на другие конструкции (стены, балки, колоны и т.п.), с которыми связаны.

[PREVIEW_TEXT_TYPE] => html [~PREVIEW_TEXT_TYPE] => html [DETAIL_TEXT] =>

Перекрытие – несущая горизонтальная конструкция в здании, разделяющая смежные по высоте помещения. Оно служит для восприятия временных и постоянных нагрузок и их передачи на другие конструкции (стены, балки, колоны и т.п.), с которыми связано. Деревянные перекрытия в доме из газобетона – наиболее экономичный и наименее трудоемкий в реализации вид разделительного барьера между этажами, жилым уровнем и кровлей или подвалом. Но существует еще несколько разновидностей – железобетонные и газобетонные плиты, сборно-монолитные и монолитные конструкции, металлические балки.

перекрытия из газобетона

Требования к перекрытиям в доме из газобетона

Надежность, устойчивость к различным воздействиям (климатическим, технологическим, температурным) и уют – это те качества, которыми должен обладать любой дом. А перекрытие является одной из его основных связующих конструкций, поэтому должно отвечать следующим требованиям:

  • Устойчивость к постоянным и временным нагрузкам, которые оно воспринимает и передает на несущие стены и фундамент.
  • Жесткость – величина «прогибов» не должна превышать допустимые нормы.
  • Звукоизоляция от внешних и внутренних шумов.
  • Теплоизоляция – касается конструкций, разделяющих помещения с разной температурой (например, холодный чердак и жилой этаж).

Деревянные перекрытия

Перекрытие из древесины выбирают в большинстве случаев из-за невысокой стоимости его устройства, малого веса и простого монтажа. Еще одним плюсом является возможность замены прогнившей балки, а реконструкция горизонтальных несущих конструкций из любых других материалов более затратна как с финансовой стороны, так и с точки зрения трудоемкости.

перекрытия из древесины

Есть некоторые ограничения относительно применения деревянных межэтажных перекрытий в домах из газобетона:

  • Расстояние между несущими стенами не должно превышать 6 м – в противном случае образуется прогиб бруса, что снижает несущую способность горизонтальной конструкции и общую прочность здания.
  • Перед применением древесину обрабатывают антисептическими составами – для защиты от образования плесени, грибка, повышения огнестойкости.
  • Расстояние между смежными балками устанавливается в пределах 300-600 мм (в зависимости от сечения бруса и предполагаемых нагрузок).

Важно! В районах с повышенной сейсмической активностью (свыше 8 баллов) деревянные балки для перекрытия домов из газобетона с более чем 2-мя этажами не применяются.

Технология устройства

Традиционно балочное перекрытие в доме из газобетона выполняется из массивного бруса или клееных балок следующих размеров:

  • Ширина – 50-200 мм.
  • Высота – 200-400 мм.

Сечение определяется исходя из предполагаемых нагрузок и длины пролета.

Балки перекрытия укладываются на армопояс, при этом зона опирания вглубь стены должна составлять в пределах 120-150 мм. Участок брусьев, который будет опираться на несущие стены, рекомендуется дополнительно изолировать рубероидом. Крепление производится с помощью специальных оцинкованных уголков.

Снизу балок с помощью строительного степлера фиксируется пароизоляционная мембрана. Затем создается черновой потолок в доме из газобетона с применением OSB. Но возможен и другой вариант – крепление подшивочных досок, которые будут выполнять одновременно несколько функций:

  • поверх них укладывается тепло- и звукоизоляционный материал – идеальным решением будет минеральная вата;
  • снизу к ним крепится отделочный материал (вагонка или листы гипсокартона).

Сверху утеплителя настилается и крепится к балкам гидроизоляционная мембрана. Окончательным этапом является устройство чистового напольного покрытия.

Правильный «пирог» при устройстве межэтажного перекрытия и пола первого этажа (цокольного) в доме из газобетона:

пирог из газобетона

Сборно-монолитное перекрытие

Многие клиенты задают вопрос о том, какие виды перекрытия лучше всего подойдут для дома из газобетона. Здесь нет однозначного ответа, поскольку все зависит от конструктивных особенностей каждого здания – этажности, максимальной длины пролетов между вертикальными несущими конструкциями и других факторов.

Но можем сказать вам с уверенностью, что сборно-монолитное перекрытие (СМП) является достойным вариантом для домов из газобетона и многих других стеновых материалов. Это обусловлено его небольшим весом, но достаточной несущей способностью и отличными теплоизоляционными характеристиками.

сборно-монолитное перекрытие

Конструктивные особенности

СМП представляет собой легкую и надежную конструкцию, которая состоит из таких конструктивных элементов:

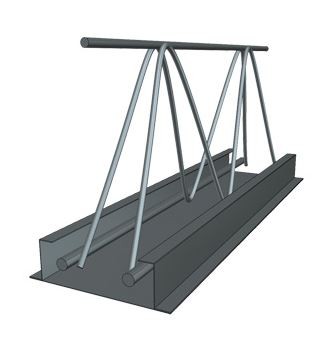

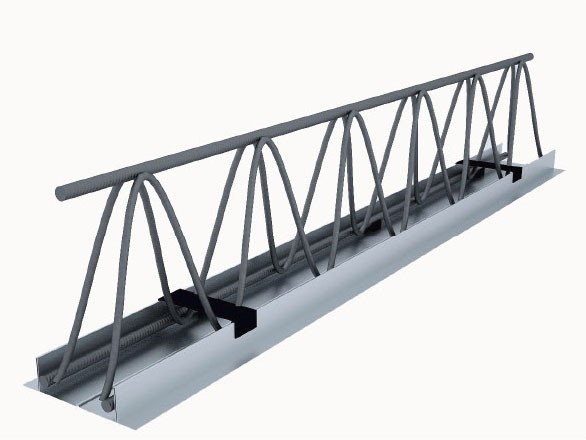

  • Балки перекрытия – устанавливаются в пролетах между несущими стенами в доме из газобетона. Состоят из металлизированного или бетонного корпуса и закрепленного в нем арматурного каркаса.
  • Газобетонные блоки-вкладыши со специальными пазами для установки на балку – выступают в качестве несъемной опалубки. У ряда производителей можно встретить блоки-вкладыши из другого материала.
  • Армирующий каркас – изготовляется на месте строительных работ из тонкой рифленой арматуры в один слой.
  • Бетон – для заливки в пустоты между рядами блоков и стяжки поверх них.

Сборная конструкция СМП позволяет производить работы в местах с ограниченным доступом (не требуется тяжелая грузоподъемная техника) – например, при замене прогнивших или потерявших прочность деревянных перекрытий второго или первого этажа в доме из газобетона, либо при реконструкции зданий в узких проулках в центре города. При этом конструкционная целостность строений не нарушается.

Технология монтажа СМП

Сборно-монолитные конструкции монтируются в несколько этапов:

  • Установка балок перекрытия – производится на ленточный армопояс в доме из газобетона. Зона их опирания должна быть не менее 120-150 мм. Балки укладываются с учетом длины используемых блоков-вкладышей.
  • Монтаж блоков-вкладышей – выполняется вручную с плотным примыканием всех элементов между собой.
  • Создание армирующей сетки с ячейками 100-200 мм по всей плоскости перекрытия из арматуры сечением от 5 мм.
  • Заливка бетоном пустот между рядами блоков (в местах расположения балок) и слоя поверх них на 50 мм.

Важно! Вкладыши 1-го от стены ряда укладываются одним краем на балку, а другим – на армопояс или несущую стену из блоков газобетона. Первый и последний блоки каждого пролета СМП устанавливаются с напуском на несущие стены.

вкладыши из газобетона

Перекрытие из газобетонных плит

Газобетонные плиты – армированные самонесущие элементы, конструкция которых, как правило, имеет пазогребневую систему соединения. Несмотря на монолитное исполнение, они гораздо легче железобетонных плит. Также они обладают повышенными звуко- и теплоизоляционными характеристиками. А высокоточная геометрия позволяет получить идеально ровную поверхность и сократить затраты на отделочные работы.

перекрытия из газобетона

Технология устройства

Монтаж плит из газобетона выполняется автокраном и минимум 3-мя рабочими в следующей последовательности:

  • Строповка конструкции.
  • Укладка на несущие стены.
  • Стягивание плит между собой с помощью специальных стяжных хомутов.

устройство газобетона

Важно! При стяжке газобетонных плит требуется обеспечить максимально плотное примыкание в местах пазогребневого соединения.

Торцы плит по периметру здания перекрывают кладкой из газобетонных блоков необходимой толщины.

При необходимости уже на следующий день после монтажа конструкция готова к полноценной эксплуатации – допускается выполнять кладку, а затем и перекрытие второго этажа в доме из газобетона.

Железобетонные плиты перекрытия

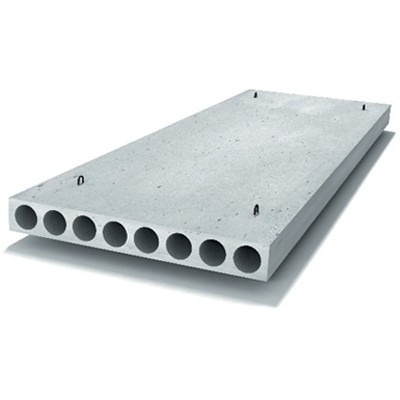

Самый распространенный вид ЖБ плит – пустотные. Смысл пустотности заключается в уменьшении веса изделий, увеличении тепло- и звукоизоляционных качеств, а также экономии бетона.

жби плиты перекрытия

На строительном рынке представлено множество разновидностей железобетонных плит, поэтому вы без особых затруднений сможете подобрать подходящее по конфигурации и размерам изделие.

Особенности ЖБ плит

Производятся ЖБИ преимущественно из тяжелого бетона с круглыми продольными пустотами. Высота плит может составлять 160, 220 и 265 мм, ширина – 1-1,8 м, длина – от 1,6 до 12 м. Несущая способность изделий – от 400 кг/м2 и более.

Основные преимущества железобетонных плит:

  • Повышенные прочностные характеристики.
  • Устойчивость к различным воздействиям.
  • Долговечность.
  • Огнестойкость.
  • Быстрый монтаж.

Недостатками такого типа межэтажного перекрытия в доме из газобетона является большой вес, который в зависимости от габаритных размеров плиты может доходить до 5 т, а также сравнительно неровная горизонтальная поверхность после укладки, требующая выравнивающей стяжки.

Монтаж пустотных плит

Размещение ЖБ плит при перекрытии домов из газобетона определяется проектом и размерами пролетов. Поскольку внутренние несущие стены и колонны могут располагаться как вдоль, так и в поперек здания, монтаж ЖБИ тоже может быть поперечным или продольным.

Железобетонные плиты монтируются на армопояс с помощью автокрана. Опираются изделия на 4 крайних точки и не требуют дополнительных опор, поэтому их целесообразнее устанавливать в широких пролетах, при этом зона опирания вглубь стены должна составлять в пределах 100-150 мм в зависимости от длины и вида плиты.

пустотные жби плиты

Последовательность монтажа:

  • На несущих стенах в местах укладки плит перекрытия выкладывается подложка из цементно-песчаного раствора.
  • После установки положение изделий корректируется с помощью ломов.
  • Крепление смежных плит между собой монтажными петлями.
  • Заделка швов между смежными изделиями. Лучше всего это выполнять паклей, предварительно смоченной в гипсовом растворе. Слой пакли утрамбовывается в щели, после высыхания гипсовой смеси она увеличивается в объеме и максимально плотно прижимается к стенкам плит. Сверху зазоры замазываются известково-гипсовым раствором.

Монолитное перекрытие

Еще один вариант, как можно сделать перекрытие в доме из газобетона – сооружение опалубки, вязка армирующего каркаса в два слоя из толстой арматуры и заливка бетоном. Но монолитные конструкции наиболее затратны в финансовом плане и с точки зрения трудоемкости.

монолитное перекрытие

Применяется преимущественно в случаях, когда перекрытие является составной частью железобетонного каркаса, сооружаемого в больших по площади и высоте строениях из газобетона с целью обеспечения пространственной жесткости здания. При значительных предполагаемых нагрузках бетонируется совместно с армопоясом, колонами и перемычками, что позволяет получить монолитный железобетонный каркас жесткости.

Особенности и монтаж

Разделительные конструкции такого типа обладают одинаковой прочностью по всему периметру, являются более тонкими, чем ЖБ плиты, и их можно изготовить любой конфигурации в соответствии с архитектурными особенностями здания. Но их вес еще больше, чем у железобетонных пустотных плит. Поэтому требуется устройство основательного фундамента, что увеличивает общую стоимость строительства.

конструкции жби

Последовательность работ по устройству:

  • Сооружение опалубки по всей площади будущего железобетонного перекрытия в доме из газобетона.
  • Подготовка армирующего каркаса из арматуры (ссылка: http://www.st-par.ru/catalog/b01_armatura/ ) сечением 10-16 мм.
  • Заливка всей конструкции бетоном.

Вывод

Окончательный выбор осуществляется исходя из расчетных нагрузок и ваших финансовых возможностей. Но есть некоторые рекомендации: цокольное перекрытие в доме из газобетона, как и межэтажное, лучше делать монолитным, сборно-монолитным либо из ЖБ плит. А для чердачного отлично подойдут деревянные балочные конструкции или, опять же, сборно-монолитные.


[~DETAIL_TEXT] =>

Перекрытие – несущая горизонтальная конструкция в здании, разделяющая смежные по высоте помещения. Оно служит для восприятия временных и постоянных нагрузок и их передачи на другие конструкции (стены, балки, колоны и т.п.), с которыми связано. Деревянные перекрытия в доме из газобетона – наиболее экономичный и наименее трудоемкий в реализации вид разделительного барьера между этажами, жилым уровнем и кровлей или подвалом. Но существует еще несколько разновидностей – железобетонные и газобетонные плиты, сборно-монолитные и монолитные конструкции, металлические балки.

перекрытия из газобетона

Требования к перекрытиям в доме из газобетона

Надежность, устойчивость к различным воздействиям (климатическим, технологическим, температурным) и уют – это те качества, которыми должен обладать любой дом. А перекрытие является одной из его основных связующих конструкций, поэтому должно отвечать следующим требованиям:

  • Устойчивость к постоянным и временным нагрузкам, которые оно воспринимает и передает на несущие стены и фундамент.
  • Жесткость – величина «прогибов» не должна превышать допустимые нормы.
  • Звукоизоляция от внешних и внутренних шумов.
  • Теплоизоляция – касается конструкций, разделяющих помещения с разной температурой (например, холодный чердак и жилой этаж).

Деревянные перекрытия

Перекрытие из древесины выбирают в большинстве случаев из-за невысокой стоимости его устройства, малого веса и простого монтажа. Еще одним плюсом является возможность замены прогнившей балки, а реконструкция горизонтальных несущих конструкций из любых других материалов более затратна как с финансовой стороны, так и с точки зрения трудоемкости.

перекрытия из древесины

Есть некоторые ограничения относительно применения деревянных межэтажных перекрытий в домах из газобетона:

  • Расстояние между несущими стенами не должно превышать 6 м – в противном случае образуется прогиб бруса, что снижает несущую способность горизонтальной конструкции и общую прочность здания.
  • Перед применением древесину обрабатывают антисептическими составами – для защиты от образования плесени, грибка, повышения огнестойкости.
  • Расстояние между смежными балками устанавливается в пределах 300-600 мм (в зависимости от сечения бруса и предполагаемых нагрузок).

Важно! В районах с повышенной сейсмической активностью (свыше 8 баллов) деревянные балки для перекрытия домов из газобетона с более чем 2-мя этажами не применяются.

Технология устройства

Традиционно балочное перекрытие в доме из газобетона выполняется из массивного бруса или клееных балок следующих размеров:

  • Ширина – 50-200 мм.
  • Высота – 200-400 мм.

Сечение определяется исходя из предполагаемых нагрузок и длины пролета.

Балки перекрытия укладываются на армопояс, при этом зона опирания вглубь стены должна составлять в пределах 120-150 мм. Участок брусьев, который будет опираться на несущие стены, рекомендуется дополнительно изолировать рубероидом. Крепление производится с помощью специальных оцинкованных уголков.

Снизу балок с помощью строительного степлера фиксируется пароизоляционная мембрана. Затем создается черновой потолок в доме из газобетона с применением OSB. Но возможен и другой вариант – крепление подшивочных досок, которые будут выполнять одновременно несколько функций:

  • поверх них укладывается тепло- и звукоизоляционный материал – идеальным решением будет минеральная вата;
  • снизу к ним крепится отделочный материал (вагонка или листы гипсокартона).

Сверху утеплителя настилается и крепится к балкам гидроизоляционная мембрана. Окончательным этапом является устройство чистового напольного покрытия.

Правильный «пирог» при устройстве межэтажного перекрытия и пола первого этажа (цокольного) в доме из газобетона:

пирог из газобетона

Сборно-монолитное перекрытие

Многие клиенты задают вопрос о том, какие виды перекрытия лучше всего подойдут для дома из газобетона. Здесь нет однозначного ответа, поскольку все зависит от конструктивных особенностей каждого здания – этажности, максимальной длины пролетов между вертикальными несущими конструкциями и других факторов.

Но можем сказать вам с уверенностью, что сборно-монолитное перекрытие (СМП) является достойным вариантом для домов из газобетона и многих других стеновых материалов. Это обусловлено его небольшим весом, но достаточной несущей способностью и отличными теплоизоляционными характеристиками.

сборно-монолитное перекрытие

Конструктивные особенности

СМП представляет собой легкую и надежную конструкцию, которая состоит из таких конструктивных элементов:

  • Балки перекрытия – устанавливаются в пролетах между несущими стенами в доме из газобетона. Состоят из металлизированного или бетонного корпуса и закрепленного в нем арматурного каркаса.
  • Газобетонные блоки-вкладыши со специальными пазами для установки на балку – выступают в качестве несъемной опалубки. У ряда производителей можно встретить блоки-вкладыши из другого материала.
  • Армирующий каркас – изготовляется на месте строительных работ из тонкой рифленой арматуры в один слой.
  • Бетон – для заливки в пустоты между рядами блоков и стяжки поверх них.

Сборная конструкция СМП позволяет производить работы в местах с ограниченным доступом (не требуется тяжелая грузоподъемная техника) – например, при замене прогнивших или потерявших прочность деревянных перекрытий второго или первого этажа в доме из газобетона, либо при реконструкции зданий в узких проулках в центре города. При этом конструкционная целостность строений не нарушается.

Технология монтажа СМП

Сборно-монолитные конструкции монтируются в несколько этапов:

  • Установка балок перекрытия – производится на ленточный армопояс в доме из газобетона. Зона их опирания должна быть не менее 120-150 мм. Балки укладываются с учетом длины используемых блоков-вкладышей.
  • Монтаж блоков-вкладышей – выполняется вручную с плотным примыканием всех элементов между собой.
  • Создание армирующей сетки с ячейками 100-200 мм по всей плоскости перекрытия из арматуры сечением от 5 мм.
  • Заливка бетоном пустот между рядами блоков (в местах расположения балок) и слоя поверх них на 50 мм.

Важно! Вкладыши 1-го от стены ряда укладываются одним краем на балку, а другим – на армопояс или несущую стену из блоков газобетона. Первый и последний блоки каждого пролета СМП устанавливаются с напуском на несущие стены.

вкладыши из газобетона

Перекрытие из газобетонных плит

Газобетонные плиты – армированные самонесущие элементы, конструкция которых, как правило, имеет пазогребневую систему соединения. Несмотря на монолитное исполнение, они гораздо легче железобетонных плит. Также они обладают повышенными звуко- и теплоизоляционными характеристиками. А высокоточная геометрия позволяет получить идеально ровную поверхность и сократить затраты на отделочные работы.

перекрытия из газобетона

Технология устройства

Монтаж плит из газобетона выполняется автокраном и минимум 3-мя рабочими в следующей последовательности:

  • Строповка конструкции.
  • Укладка на несущие стены.
  • Стягивание плит между собой с помощью специальных стяжных хомутов.

устройство газобетона

Важно! При стяжке газобетонных плит требуется обеспечить максимально плотное примыкание в местах пазогребневого соединения.

Торцы плит по периметру здания перекрывают кладкой из газобетонных блоков необходимой толщины.

При необходимости уже на следующий день после монтажа конструкция готова к полноценной эксплуатации – допускается выполнять кладку, а затем и перекрытие второго этажа в доме из газобетона.

Железобетонные плиты перекрытия

Самый распространенный вид ЖБ плит – пустотные. Смысл пустотности заключается в уменьшении веса изделий, увеличении тепло- и звукоизоляционных качеств, а также экономии бетона.

жби плиты перекрытия

На строительном рынке представлено множество разновидностей железобетонных плит, поэтому вы без особых затруднений сможете подобрать подходящее по конфигурации и размерам изделие.

Особенности ЖБ плит

Производятся ЖБИ преимущественно из тяжелого бетона с круглыми продольными пустотами. Высота плит может составлять 160, 220 и 265 мм, ширина – 1-1,8 м, длина – от 1,6 до 12 м. Несущая способность изделий – от 400 кг/м2 и более.

Основные преимущества железобетонных плит:

  • Повышенные прочностные характеристики.
  • Устойчивость к различным воздействиям.
  • Долговечность.
  • Огнестойкость.
  • Быстрый монтаж.

Недостатками такого типа межэтажного перекрытия в доме из газобетона является большой вес, который в зависимости от габаритных размеров плиты может доходить до 5 т, а также сравнительно неровная горизонтальная поверхность после укладки, требующая выравнивающей стяжки.

Монтаж пустотных плит

Размещение ЖБ плит при перекрытии домов из газобетона определяется проектом и размерами пролетов. Поскольку внутренние несущие стены и колонны могут располагаться как вдоль, так и в поперек здания, монтаж ЖБИ тоже может быть поперечным или продольным.

Железобетонные плиты монтируются на армопояс с помощью автокрана. Опираются изделия на 4 крайних точки и не требуют дополнительных опор, поэтому их целесообразнее устанавливать в широких пролетах, при этом зона опирания вглубь стены должна составлять в пределах 100-150 мм в зависимости от длины и вида плиты.

пустотные жби плиты

Последовательность монтажа:

  • На несущих стенах в местах укладки плит перекрытия выкладывается подложка из цементно-песчаного раствора.
  • После установки положение изделий корректируется с помощью ломов.
  • Крепление смежных плит между собой монтажными петлями.
  • Заделка швов между смежными изделиями. Лучше всего это выполнять паклей, предварительно смоченной в гипсовом растворе. Слой пакли утрамбовывается в щели, после высыхания гипсовой смеси она увеличивается в объеме и максимально плотно прижимается к стенкам плит. Сверху зазоры замазываются известково-гипсовым раствором.

Монолитное перекрытие

Еще один вариант, как можно сделать перекрытие в доме из газобетона – сооружение опалубки, вязка армирующего каркаса в два слоя из толстой арматуры и заливка бетоном. Но монолитные конструкции наиболее затратны в финансовом плане и с точки зрения трудоемкости.

монолитное перекрытие

Применяется преимущественно в случаях, когда перекрытие является составной частью железобетонного каркаса, сооружаемого в больших по площади и высоте строениях из газобетона с целью обеспечения пространственной жесткости здания. При значительных предполагаемых нагрузках бетонируется совместно с армопоясом, колонами и перемычками, что позволяет получить монолитный железобетонный каркас жесткости.

Особенности и монтаж

Разделительные конструкции такого типа обладают одинаковой прочностью по всему периметру, являются более тонкими, чем ЖБ плиты, и их можно изготовить любой конфигурации в соответствии с архитектурными особенностями здания. Но их вес еще больше, чем у железобетонных пустотных плит. Поэтому требуется устройство основательного фундамента, что увеличивает общую стоимость строительства.

конструкции жби

Последовательность работ по устройству:

  • Сооружение опалубки по всей площади будущего железобетонного перекрытия в доме из газобетона.
  • Подготовка армирующего каркаса из арматуры (ссылка: http://www.st-par.ru/catalog/b01_armatura/ ) сечением 10-16 мм.
  • Заливка всей конструкции бетоном.

Вывод

Окончательный выбор осуществляется исходя из расчетных нагрузок и ваших финансовых возможностей. Но есть некоторые рекомендации: цокольное перекрытие в доме из газобетона, как и межэтажное, лучше делать монолитным, сборно-монолитным либо из ЖБ плит. А для чердачного отлично подойдут деревянные балочные конструкции или, опять же, сборно-монолитные.


[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 07.04.2017 12:47:14 [~DATE_CREATE] => 07.04.2017 12:47:14 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [TIMESTAMP_X] => 25.09.2018 16:36:51 [~TIMESTAMP_X] => 25.09.2018 16:36:51 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 118 [~IBLOCK_SECTION_ID] => 118 [DETAIL_PAGE_URL] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/ [~DETAIL_PAGE_URL] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 4556403 [TIMESTAMP_X] => 21.07.2017 17:45:39 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 20036 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/659 [FILE_NAME] => sborno_monolitnye_perekrytiya_ytong_ap11_big.jpg [ORIGINAL_NAME] => sborno-monolitnye-perekrytiya-ytong-ap11-big.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 997e84ec0cf2fcf0c31c4398695ca42f [~src] => [SRC] => /upload/iblock/659/sborno_monolitnye_perekrytiya_ytong_ap11_big.jpg [ALT] => Перекрытия в доме из газобетона: виды и особенности [TITLE] => Перекрытия в доме из газобетона: виды и особенности ) [~PREVIEW_PICTURE] => 4556403 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 17582 [~EXTERNAL_ID] => 17582 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Перекрытия в доме из газобетона: виды и особенности [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Перекрытия в доме из газобетона: виды и особенности [ELEMENT_META_TITLE] => Перекрытия в доме из газобетона: плюсы и минусы, фото и видео-обзор строительства [ELEMENT_META_KEYWORDS] => деревянные перекрытия в доме из газобетона, установка балок перекрытия в доме из газобетона, перекрытие первого этажа в доме из газобетона, какие перекрытия лучше для дома из газобетона, перекрытие второго этажа в доме из газобетона, как сделать перекрытия в доме из газобетона, перекрытия в доме из газобетона [ELEMENT_META_DESCRIPTION] => Какие перекрытия лучше для дома из газобетона? Рассматриваем вариант установки деревянных перекрытий в газобетонном доме: первый этаж, второй этаж, пол, потолок. [ELEMENT_PAGE_TITLE] => Делаем перекрытия в доме из газобетона ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 60916570 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 48422923 [1] => 48422924 [2] => 48422925 [3] => 100347705 [4] => 100347706 ) [VALUE] => Array ( [0] => 6045 [1] => 15307 [2] => 6134 [3] => 15298 [4] => 1300 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 6045 [1] => 15307 [2] => 6134 [3] => 15298 [4] => 1300 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => 47317420 [VALUE] => /info/articles/stati-o-gazobetone/17582/ [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => /info/articles/stati-o-gazobetone/17582/ [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 118 [~ID] => 118 [TIMESTAMP_X] => 04.08.2017 16:17:20 [~TIMESTAMP_X] => 04.08.2017 16:17:20 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [DATE_CREATE] => 13.09.2013 16:02:04 [~DATE_CREATE] => 13.09.2013 16:02:04 [CREATED_BY] => 3 [~CREATED_BY] => 3 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Газобетон / газосиликат [~NAME] => Газобетон / газосиликат [PICTURE] => 2910 [~PICTURE] => 2910 [LEFT_MARGIN] => 1 [~LEFT_MARGIN] => 1 [RIGHT_MARGIN] => 2 [~RIGHT_MARGIN] => 2 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] =>

Газобетон — это надежный и современный строительный материал, который широко применяется в строительстве, при проведении ремонтных и реставрационных работ.

[~DESCRIPTION] =>

Газобетон — это надежный и современный строительный материал, который широко применяется в строительстве, при проведении ремонтных и реставрационных работ.

[DESCRIPTION_TYPE] => html [~DESCRIPTION_TYPE] => html [SEARCHABLE_CONTENT] => ГАЗОБЕТОН / ГАЗОСИЛИКАТ ГАЗОБЕТОН — ЭТО НАДЕЖНЫЙ И СОВРЕМЕННЫЙ СТРОИТЕЛЬНЫЙ МАТЕРИАЛ, КОТОРЫЙ ШИРОКО ПРИМЕНЯЕТСЯ В СТРОИТЕЛЬСТВЕ, ПРИ ПРОВЕДЕНИИ РЕМОНТНЫХ И РЕСТАВРАЦИОННЫХ РАБОТ. [~SEARCHABLE_CONTENT] => ГАЗОБЕТОН / ГАЗОСИЛИКАТ ГАЗОБЕТОН — ЭТО НАДЕЖНЫЙ И СОВРЕМЕННЫЙ СТРОИТЕЛЬНЫЙ МАТЕРИАЛ, КОТОРЫЙ ШИРОКО ПРИМЕНЯЕТСЯ В СТРОИТЕЛЬСТВЕ, ПРИ ПРОВЕДЕНИИ РЕМОНТНЫХ И РЕСТАВРАЦИОННЫХ РАБОТ. [CODE] => stati-o-gazobetone [~CODE] => stati-o-gazobetone [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-gazobetone/ [~SECTION_PAGE_URL] => /info/stati-o-gazobetone/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 118 [~ID] => 118 [TIMESTAMP_X] => 2017-08-04 16:17:20 [~TIMESTAMP_X] => 2017-08-04 16:17:20 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [DATE_CREATE] => 2013-09-13 16:02:04 [~DATE_CREATE] => 2013-09-13 16:02:04 [CREATED_BY] => 3 [~CREATED_BY] => 3 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Газобетон / газосиликат [~NAME] => Газобетон / газосиликат [PICTURE] => 2910 [~PICTURE] => 2910 [LEFT_MARGIN] => 1 [~LEFT_MARGIN] => 1 [RIGHT_MARGIN] => 2 [~RIGHT_MARGIN] => 2 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] =>

Газобетон — это надежный и современный строительный материал, который широко применяется в строительстве, при проведении ремонтных и реставрационных работ.

[~DESCRIPTION] =>

Газобетон — это надежный и современный строительный материал, который широко применяется в строительстве, при проведении ремонтных и реставрационных работ.

[DESCRIPTION_TYPE] => html [~DESCRIPTION_TYPE] => html [SEARCHABLE_CONTENT] => ГАЗОБЕТОН / ГАЗОСИЛИКАТ ГАЗОБЕТОН — ЭТО НАДЕЖНЫЙ И СОВРЕМЕННЫЙ СТРОИТЕЛЬНЫЙ МАТЕРИАЛ, КОТОРЫЙ ШИРОКО ПРИМЕНЯЕТСЯ В СТРОИТЕЛЬСТВЕ, ПРИ ПРОВЕДЕНИИ РЕМОНТНЫХ И РЕСТАВРАЦИОННЫХ РАБОТ. [~SEARCHABLE_CONTENT] => ГАЗОБЕТОН / ГАЗОСИЛИКАТ ГАЗОБЕТОН — ЭТО НАДЕЖНЫЙ И СОВРЕМЕННЫЙ СТРОИТЕЛЬНЫЙ МАТЕРИАЛ, КОТОРЫЙ ШИРОКО ПРИМЕНЯЕТСЯ В СТРОИТЕЛЬСТВЕ, ПРИ ПРОВЕДЕНИИ РЕМОНТНЫХ И РЕСТАВРАЦИОННЫХ РАБОТ. [CODE] => stati-o-gazobetone [~CODE] => stati-o-gazobetone [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-gazobetone/ [~SECTION_PAGE_URL] => /info/stati-o-gazobetone/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Газобетон / газосиликат [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Газобетон / газосиликат [ELEMENT_META_TITLE] => Газобетон / газосиликат [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Газобетон / газосиликат ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/?action=BUY&id=17582 [BUY_URL] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/?action=BUY&id=17582 [~ADD_URL] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/?action=ADD2BASKET&id=17582 [ADD_URL] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/?action=ADD2BASKET&id=17582 [LINK_URL] => link.php?PARENT_ELEMENT_ID=17582 [~SUBSCRIBE_URL] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/?action=SUBSCRIBE_PRODUCT&id=17582 [SUBSCRIBE_URL] => /info/stati-o-gazobetone/perekrytiya-v-dome-iz-gazobetona/?action=SUBSCRIBE_PRODUCT&id=17582 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMTc1ODIiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDE0XHUwNDM1XHUwNDNiXHUwNDMwXHUwNDM1XHUwNDNjIFx1MDQzZlx1MDQzNVx1MDQ0MFx1MDQzNVx1MDQzYVx1MDQ0MFx1MDQ0Ylx1MDQ0Mlx1MDQzOFx1MDQ0ZiBcdTA0MzIgXHUwNDM0XHUwNDNlXHUwNDNjXHUwNDM1IFx1MDQzOFx1MDQzNyBcdTA0MzNcdTA0MzBcdTA0MzdcdTA0M2VcdTA0MzFcdTA0MzVcdTA0NDJcdTA0M2VcdTA0M2RcdTA0MzAiLCJjYXRlZ29yeV9pZCI6IjExOCIsImNhdGVnb3J5Ijp7IjExOCI6Ilx1MDQxM1x1MDQzMFx1MDQzN1x1MDQzZVx1MDQzMVx1MDQzNVx1MDQ0Mlx1MDQzZVx1MDQzZCBcLyBcdTA0MzNcdTA0MzBcdTA0MzdcdTA0M2VcdTA0NDFcdTA0MzhcdTA0M2JcdTA0MzhcdTA0M2FcdTA0MzBcdTA0NDIifSwicHJpY2UiOm51bGwsImN1cnJlbmN5IjpudWxsfQ== [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 17582; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 13000 [PRODUCTS] => Array ( [0] => 6045 [1] => 15307 [2] => 6134 [3] => 15298 [4] => 1300 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Перекрытие – несущая горизонтальная конструкция в здании, разделяющая смежные по высоте помещения. Оно служит для восприятия временных и постоянных нагрузок и их передачи на другие конструкции (стены, балки, колоны и т.п.), с которыми связано. Деревянные перекрытия в доме из газобетона – наиболее экономичный и наименее трудоемкий в реализации вид разделительного барьера между этажами, жилым уровнем и кровлей или подвалом. Но существует еще несколько разновидностей – железобетонные и газобетонные плиты, сборно-монолитные и монолитные конструкции, металлические балки.

перекрытия из газобетона

Требования к перекрытиям в доме из газобетона

Надежность, устойчивость к различным воздействиям (климатическим, технологическим, температурным) и уют – это те качества, которыми должен обладать любой дом. А перекрытие является одной из его основных связующих конструкций, поэтому должно отвечать следующим требованиям:

  • Устойчивость к постоянным и временным нагрузкам, которые оно воспринимает и передает на несущие стены и фундамент.
  • Жесткость – величина «прогибов» не должна превышать допустимые нормы.
  • Звукоизоляция от внешних и внутренних шумов.
  • Теплоизоляция – касается конструкций, разделяющих помещения с разной температурой (например, холодный чердак и жилой этаж).

Деревянные перекрытия

Перекрытие из древесины выбирают в большинстве случаев из-за невысокой стоимости его устройства, малого веса и простого монтажа. Еще одним плюсом является возможность замены прогнившей балки, а реконструкция горизонтальных несущих конструкций из любых других материалов более затратна как с финансовой стороны, так и с точки зрения трудоемкости.

перекрытия из древесины

Есть некоторые ограничения относительно применения деревянных межэтажных перекрытий в домах из газобетона:

  • Расстояние между несущими стенами не должно превышать 6 м – в противном случае образуется прогиб бруса, что снижает несущую способность горизонтальной конструкции и общую прочность здания.
  • Перед применением древесину обрабатывают антисептическими составами – для защиты от образования плесени, грибка, повышения огнестойкости.
  • Расстояние между смежными балками устанавливается в пределах 300-600 мм (в зависимости от сечения бруса и предполагаемых нагрузок).

Важно! В районах с повышенной сейсмической активностью (свыше 8 баллов) деревянные балки для перекрытия домов из газобетона с более чем 2-мя этажами не применяются.

Технология устройства

Традиционно балочное перекрытие в доме из газобетона выполняется из массивного бруса или клееных балок следующих размеров:

  • Ширина – 50-200 мм.
  • Высота – 200-400 мм.

Сечение определяется исходя из предполагаемых нагрузок и длины пролета.

Балки перекрытия укладываются на армопояс, при этом зона опирания вглубь стены должна составлять в пределах 120-150 мм. Участок брусьев, который будет опираться на несущие стены, рекомендуется дополнительно изолировать рубероидом. Крепление производится с помощью специальных оцинкованных уголков.

Снизу балок с помощью строительного степлера фиксируется пароизоляционная мембрана. Затем создается черновой потолок в доме из газобетона с применением OSB. Но возможен и другой вариант – крепление подшивочных досок, которые будут выполнять одновременно несколько функций:

  • поверх них укладывается тепло- и звукоизоляционный материал – идеальным решением будет минеральная вата;
  • снизу к ним крепится отделочный материал (вагонка или листы гипсокартона).

Сверху утеплителя настилается и крепится к балкам гидроизоляционная мембрана. Окончательным этапом является устройство чистового напольного покрытия.

Правильный «пирог» при устройстве межэтажного перекрытия и пола первого этажа (цокольного) в доме из газобетона:

пирог из газобетона

Сборно-монолитное перекрытие

Многие клиенты задают вопрос о том, какие виды перекрытия лучше всего подойдут для дома из газобетона. Здесь нет однозначного ответа, поскольку все зависит от конструктивных особенностей каждого здания – этажности, максимальной длины пролетов между вертикальными несущими конструкциями и других факторов.

Но можем сказать вам с уверенностью, что сборно-монолитное перекрытие (СМП) является достойным вариантом для домов из газобетона и многих других стеновых материалов. Это обусловлено его небольшим весом, но достаточной несущей способностью и отличными теплоизоляционными характеристиками.

сборно-монолитное перекрытие

Конструктивные особенности

СМП представляет собой легкую и надежную конструкцию, которая состоит из таких конструктивных элементов:

  • Балки перекрытия – устанавливаются в пролетах между несущими стенами в доме из газобетона. Состоят из металлизированного или бетонного корпуса и закрепленного в нем арматурного каркаса.
  • Газобетонные блоки-вкладыши со специальными пазами для установки на балку – выступают в качестве несъемной опалубки. У ряда производителей можно встретить блоки-вкладыши из другого материала.
  • Армирующий каркас – изготовляется на месте строительных работ из тонкой рифленой арматуры в один слой.
  • Бетон – для заливки в пустоты между рядами блоков и стяжки поверх них.

Сборная конструкция СМП позволяет производить работы в местах с ограниченным доступом (не требуется тяжелая грузоподъемная техника) – например, при замене прогнивших или потерявших прочность деревянных перекрытий второго или первого этажа в доме из газобетона, либо при реконструкции зданий в узких проулках в центре города. При этом конструкционная целостность строений не нарушается.

Технология монтажа СМП

Сборно-монолитные конструкции монтируются в несколько этапов:

  • Установка балок перекрытия – производится на ленточный армопояс в доме из газобетона. Зона их опирания должна быть не менее 120-150 мм. Балки укладываются с учетом длины используемых блоков-вкладышей.
  • Монтаж блоков-вкладышей – выполняется вручную с плотным примыканием всех элементов между собой.
  • Создание армирующей сетки с ячейками 100-200 мм по всей плоскости перекрытия из арматуры сечением от 5 мм.
  • Заливка бетоном пустот между рядами блоков (в местах расположения балок) и слоя поверх них на 50 мм.

Важно! Вкладыши 1-го от стены ряда укладываются одним краем на балку, а другим – на армопояс или несущую стену из блоков газобетона. Первый и последний блоки каждого пролета СМП устанавливаются с напуском на несущие стены.

вкладыши из газобетона

Перекрытие из газобетонных плит

Газобетонные плиты – армированные самонесущие элементы, конструкция которых, как правило, имеет пазогребневую систему соединения. Несмотря на монолитное исполнение, они гораздо легче железобетонных плит. Также они обладают повышенными звуко- и теплоизоляционными характеристиками. А высокоточная геометрия позволяет получить идеально ровную поверхность и сократить затраты на отделочные работы.

перекрытия из газобетона

Технология устройства

Монтаж плит из газобетона выполняется автокраном и минимум 3-мя рабочими в следующей последовательности:

  • Строповка конструкции.
  • Укладка на несущие стены.
  • Стягивание плит между собой с помощью специальных стяжных хомутов.

устройство газобетона

Важно! При стяжке газобетонных плит требуется обеспечить максимально плотное примыкание в местах пазогребневого соединения.

Торцы плит по периметру здания перекрывают кладкой из газобетонных блоков необходимой толщины.

При необходимости уже на следующий день после монтажа конструкция готова к полноценной эксплуатации – допускается выполнять кладку, а затем и перекрытие второго этажа в доме из газобетона.

Железобетонные плиты перекрытия

Самый распространенный вид ЖБ плит – пустотные. Смысл пустотности заключается в уменьшении веса изделий, увеличении тепло- и звукоизоляционных качеств, а также экономии бетона.

жби плиты перекрытия

На строительном рынке представлено множество разновидностей железобетонных плит, поэтому вы без особых затруднений сможете подобрать подходящее по конфигурации и размерам изделие.

Особенности ЖБ плит

Производятся ЖБИ преимущественно из тяжелого бетона с круглыми продольными пустотами. Высота плит может составлять 160, 220 и 265 мм, ширина – 1-1,8 м, длина – от 1,6 до 12 м. Несущая способность изделий – от 400 кг/м2 и более.

Основные преимущества железобетонных плит:

  • Повышенные прочностные характеристики.
  • Устойчивость к различным воздействиям.
  • Долговечность.
  • Огнестойкость.
  • Быстрый монтаж.

Недостатками такого типа межэтажного перекрытия в доме из газобетона является большой вес, который в зависимости от габаритных размеров плиты может доходить до 5 т, а также сравнительно неровная горизонтальная поверхность после укладки, требующая выравнивающей стяжки.

Монтаж пустотных плит

Размещение ЖБ плит при перекрытии домов из газобетона определяется проектом и размерами пролетов. Поскольку внутренние несущие стены и колонны могут располагаться как вдоль, так и в поперек здания, монтаж ЖБИ тоже может быть поперечным или продольным.

Железобетонные плиты монтируются на армопояс с помощью автокрана. Опираются изделия на 4 крайних точки и не требуют дополнительных опор, поэтому их целесообразнее устанавливать в широких пролетах, при этом зона опирания вглубь стены должна составлять в пределах 100-150 мм в зависимости от длины и вида плиты.

пустотные жби плиты

Последовательность монтажа:

  • На несущих стенах в местах укладки плит перекрытия выкладывается подложка из цементно-песчаного раствора.
  • После установки положение изделий корректируется с помощью ломов.
  • Крепление смежных плит между собой монтажными петлями.
  • Заделка швов между смежными изделиями. Лучше всего это выполнять паклей, предварительно смоченной в гипсовом растворе. Слой пакли утрамбовывается в щели, после высыхания гипсовой смеси она увеличивается в объеме и максимально плотно прижимается к стенкам плит. Сверху зазоры замазываются известково-гипсовым раствором.

Монолитное перекрытие

Еще один вариант, как можно сделать перекрытие в доме из газобетона – сооружение опалубки, вязка армирующего каркаса в два слоя из толстой арматуры и заливка бетоном. Но монолитные конструкции наиболее затратны в финансовом плане и с точки зрения трудоемкости.

монолитное перекрытие

Применяется преимущественно в случаях, когда перекрытие является составной частью железобетонного каркаса, сооружаемого в больших по площади и высоте строениях из газобетона с целью обеспечения пространственной жесткости здания. При значительных предполагаемых нагрузках бетонируется совместно с армопоясом, колонами и перемычками, что позволяет получить монолитный железобетонный каркас жесткости.

Особенности и монтаж

Разделительные конструкции такого типа обладают одинаковой прочностью по всему периметру, являются более тонкими, чем ЖБ плиты, и их можно изготовить любой конфигурации в соответствии с архитектурными особенностями здания. Но их вес еще больше, чем у железобетонных пустотных плит. Поэтому требуется устройство основательного фундамента, что увеличивает общую стоимость строительства.

конструкции жби

Последовательность работ по устройству:

  • Сооружение опалубки по всей площади будущего железобетонного перекрытия в доме из газобетона.
  • Подготовка армирующего каркаса из арматуры (ссылка: http://www.st-par.ru/catalog/b01_armatura/ ) сечением 10-16 мм.
  • Заливка всей конструкции бетоном.

Вывод

Окончательный выбор осуществляется исходя из расчетных нагрузок и ваших финансовых возможностей. Но есть некоторые рекомендации: цокольное перекрытие в доме из газобетона, как и межэтажное, лучше делать монолитным, сборно-монолитным либо из ЖБ плит. А для чердачного отлично подойдут деревянные балочные конструкции или, опять же, сборно-монолитные.


Перекрытие – несущая горизонтальная конструкция в здании, разделяющая смежные по высоте помещения. Оно служит для восприятия временных и постоянных нагрузок и их передачи на другие конструкции (стены, балки, колоны и т.п.), с которыми связано. Деревянные перекрытия в доме из газобетона – наиболее экономичный и наименее трудоемкий в реализации вид разделительного барьера между этажами, жилым уровнем и кровлей или подвалом. Но существует еще несколько разновидностей – железобетонные и газобетонные плиты, сборно-монолитные и монолитные конструкции, металлические балки.

перекрытия из газобетона

Требования к перекрытиям в доме из газобетона

Надежность, устойчивость к различным воздействиям (климатическим, технологическим, температурным) и уют – это те качества, которыми должен обладать любой дом. А перекрытие является одной из его основных связующих конструкций, поэтому должно отвечать следующим требованиям:

  • Устойчивость к постоянным и временным нагрузкам, которые оно воспринимает и передает на несущие стены и фундамент.
  • Жесткость – величина «прогибов» не должна превышать допустимые нормы.
  • Звукоизоляция от внешних и внутренних шумов.
  • Теплоизоляция – касается конструкций, разделяющих помещения с разной температурой (например, холодный чердак и жилой этаж).

Деревянные перекрытия

Перекрытие из древесины выбирают в большинстве случаев из-за невысокой стоимости его устройства, малого веса и простого монтажа. Еще одним плюсом является возможность замены прогнившей балки, а реконструкция горизонтальных несущих конструкций из любых других материалов более затратна как с финансовой стороны, так и с точки зрения трудоемкости.

перекрытия из древесины

Есть некоторые ограничения относительно применения деревянных межэтажных перекрытий в домах из газобетона:

  • Расстояние между несущими стенами не должно превышать 6 м – в противном случае образуется прогиб бруса, что снижает несущую способность горизонтальной конструкции и общую прочность здания.
  • Перед применением древесину обрабатывают антисептическими составами – для защиты от образования плесени, грибка, повышения огнестойкости.
  • Расстояние между смежными балками устанавливается в пределах 300-600 мм (в зависимости от сечения бруса и предполагаемых нагрузок).

Важно! В районах с повышенной сейсмической активностью (свыше 8 баллов) деревянные балки для перекрытия домов из газобетона с более чем 2-мя этажами не применяются.

Технология устройства

Традиционно балочное перекрытие в доме из газобетона выполняется из массивного бруса или клееных балок следующих размеров:

  • Ширина – 50-200 мм.
  • Высота – 200-400 мм.

Сечение определяется исходя из предполагаемых нагрузок и длины пролета.

Балки перекрытия укладываются на армопояс, при этом зона опирания вглубь стены должна составлять в пределах 120-150 мм. Участок брусьев, который будет опираться на несущие стены, рекомендуется дополнительно изолировать рубероидом. Крепление производится с помощью специальных оцинкованных уголков.

Снизу балок с помощью строительного степлера фиксируется пароизоляционная мембрана. Затем создается черновой потолок в доме из газобетона с применением OSB. Но возможен и другой вариант – крепление подшивочных досок, которые будут выполнять одновременно несколько функций:

  • поверх них укладывается тепло- и звукоизоляционный материал – идеальным решением будет минеральная вата;
  • снизу к ним крепится отделочный материал (вагонка или листы гипсокартона).

Сверху утеплителя настилается и крепится к балкам гидроизоляционная мембрана. Окончательным этапом является устройство чистового напольного покрытия.

Правильный «пирог» при устройстве межэтажного перекрытия и пола первого этажа (цокольного) в доме из газобетона:

пирог из газобетона

Сборно-монолитное перекрытие

Многие клиенты задают вопрос о том, какие виды перекрытия лучше всего подойдут для дома из газобетона. Здесь нет однозначного ответа, поскольку все зависит от конструктивных особенностей каждого здания – этажности, максимальной длины пролетов между вертикальными несущими конструкциями и других факторов.

Но можем сказать вам с уверенностью, что сборно-монолитное перекрытие (СМП) является достойным вариантом для домов из газобетона и многих других стеновых материалов. Это обусловлено его небольшим весом, но достаточной несущей способностью и отличными теплоизоляционными характеристиками.

сборно-монолитное перекрытие

Конструктивные особенности

СМП представляет собой легкую и надежную конструкцию, которая состоит из таких конструктивных элементов:

  • Балки перекрытия – устанавливаются в пролетах между несущими стенами в доме из газобетона. Состоят из металлизированного или бетонного корпуса и закрепленного в нем арматурного каркаса.
  • Газобетонные блоки-вкладыши со специальными пазами для установки на балку – выступают в качестве несъемной опалубки. У ряда производителей можно встретить блоки-вкладыши из другого материала.
  • Армирующий каркас – изготовляется на месте строительных работ из тонкой рифленой арматуры в один слой.
  • Бетон – для заливки в пустоты между рядами блоков и стяжки поверх них.

Сборная конструкция СМП позволяет производить работы в местах с ограниченным доступом (не требуется тяжелая грузоподъемная техника) – например, при замене прогнивших или потерявших прочность деревянных перекрытий второго или первого этажа в доме из газобетона, либо при реконструкции зданий в узких проулках в центре города. При этом конструкционная целостность строений не нарушается.

Технология монтажа СМП

Сборно-монолитные конструкции монтируются в несколько этапов:

  • Установка балок перекрытия – производится на ленточный армопояс в доме из газобетона. Зона их опирания должна быть не менее 120-150 мм. Балки укладываются с учетом длины используемых блоков-вкладышей.
  • Монтаж блоков-вкладышей – выполняется вручную с плотным примыканием всех элементов между собой.
  • Создание армирующей сетки с ячейками 100-200 мм по всей плоскости перекрытия из арматуры сечением от 5 мм.
  • Заливка бетоном пустот между рядами блоков (в местах расположения балок) и слоя поверх них на 50 мм.

Важно! Вкладыши 1-го от стены ряда укладываются одним краем на балку, а другим – на армопояс или несущую стену из блоков газобетона. Первый и последний блоки каждого пролета СМП устанавливаются с напуском на несущие стены.

вкладыши из газобетона

Перекрытие из газобетонных плит

Газобетонные плиты – армированные самонесущие элементы, конструкция которых, как правило, имеет пазогребневую систему соединения. Несмотря на монолитное исполнение, они гораздо легче железобетонных плит. Также они обладают повышенными звуко- и теплоизоляционными характеристиками. А высокоточная геометрия позволяет получить идеально ровную поверхность и сократить затраты на отделочные работы.

перекрытия из газобетона

Технология устройства

Монтаж плит из газобетона выполняется автокраном и минимум 3-мя рабочими в следующей последовательности:

  • Строповка конструкции.
  • Укладка на несущие стены.
  • Стягивание плит между собой с помощью специальных стяжных хомутов.

устройство газобетона

Важно! При стяжке газобетонных плит требуется обеспечить максимально плотное примыкание в местах пазогребневого соединения.

Торцы плит по периметру здания перекрывают кладкой из газобетонных блоков необходимой толщины.

При необходимости уже на следующий день после монтажа конструкция готова к полноценной эксплуатации – допускается выполнять кладку, а затем и перекрытие второго этажа в доме из газобетона.

Железобетонные плиты перекрытия

Самый распространенный вид ЖБ плит – пустотные. Смысл пустотности заключается в уменьшении веса изделий, увеличении тепло- и звукоизоляционных качеств, а также экономии бетона.

жби плиты перекрытия

На строительном рынке представлено множество разновидностей железобетонных плит, поэтому вы без особых затруднений сможете подобрать подходящее по конфигурации и размерам изделие.

Особенности ЖБ плит

Производятся ЖБИ преимущественно из тяжелого бетона с круглыми продольными пустотами. Высота плит может составлять 160, 220 и 265 мм, ширина – 1-1,8 м, длина – от 1,6 до 12 м. Несущая способность изделий – от 400 кг/м2 и более.

Основные преимущества железобетонных плит:

  • Повышенные прочностные характеристики.
  • Устойчивость к различным воздействиям.
  • Долговечность.
  • Огнестойкость.
  • Быстрый монтаж.

Недостатками такого типа межэтажного перекрытия в доме из газобетона является большой вес, который в зависимости от габаритных размеров плиты может доходить до 5 т, а также сравнительно неровная горизонтальная поверхность после укладки, требующая выравнивающей стяжки.

Монтаж пустотных плит

Размещение ЖБ плит при перекрытии домов из газобетона определяется проектом и размерами пролетов. Поскольку внутренние несущие стены и колонны могут располагаться как вдоль, так и в поперек здания, монтаж ЖБИ тоже может быть поперечным или продольным.

Железобетонные плиты монтируются на армопояс с помощью автокрана. Опираются изделия на 4 крайних точки и не требуют дополнительных опор, поэтому их целесообразнее устанавливать в широких пролетах, при этом зона опирания вглубь стены должна составлять в пределах 100-150 мм в зависимости от длины и вида плиты.

пустотные жби плиты

Последовательность монтажа:

  • На несущих стенах в местах укладки плит перекрытия выкладывается подложка из цементно-песчаного раствора.
  • После установки положение изделий корректируется с помощью ломов.
  • Крепление смежных плит между собой монтажными петлями.
  • Заделка швов между смежными изделиями. Лучше всего это выполнять паклей, предварительно смоченной в гипсовом растворе. Слой пакли утрамбовывается в щели, после высыхания гипсовой смеси она увеличивается в объеме и максимально плотно прижимается к стенкам плит. Сверху зазоры замазываются известково-гипсовым раствором.

Монолитное перекрытие

Еще один вариант, как можно сделать перекрытие в доме из газобетона – сооружение опалубки, вязка армирующего каркаса в два слоя из толстой арматуры и заливка бетоном. Но монолитные конструкции наиболее затратны в финансовом плане и с точки зрения трудоемкости.

монолитное перекрытие

Применяется преимущественно в случаях, когда перекрытие является составной частью железобетонного каркаса, сооружаемого в больших по площади и высоте строениях из газобетона с целью обеспечения пространственной жесткости здания. При значительных предполагаемых нагрузках бетонируется совместно с армопоясом, колонами и перемычками, что позволяет получить монолитный железобетонный каркас жесткости.

Особенности и монтаж

Разделительные конструкции такого типа обладают одинаковой прочностью по всему периметру, являются более тонкими, чем ЖБ плиты, и их можно изготовить любой конфигурации в соответствии с архитектурными особенностями здания. Но их вес еще больше, чем у железобетонных пустотных плит. Поэтому требуется устройство основательного фундамента, что увеличивает общую стоимость строительства.

конструкции жби

Последовательность работ по устройству:

  • Сооружение опалубки по всей площади будущего железобетонного перекрытия в доме из газобетона.
  • Подготовка армирующего каркаса из арматуры (ссылка: http://www.st-par.ru/catalog/b01_armatura/ ) сечением 10-16 мм.
  • Заливка всей конструкции бетоном.

Вывод

Окончательный выбор осуществляется исходя из расчетных нагрузок и ваших финансовых возможностей. Но есть некоторые рекомендации: цокольное перекрытие в доме из газобетона, как и межэтажное, лучше делать монолитным, сборно-монолитным либо из ЖБ плит. А для чердачного отлично подойдут деревянные балочные конструкции или, опять же, сборно-монолитные.


Плиты перекрытия ПК 42-10-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино...
От 5126.77 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Балка сборно-монолитных перекрытия Ytong стальная длиной до 9м

СКИДКА 35% от цены! Лёгкая стальная балка YTONG со свободной арматурой в виде пространстве...
От 1300 руб/пог. м
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПНО 42-12-8 АтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПНО (облегченная) для всех типов зданий длин...
От 6179 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Металлизированная балка "Домовладелец" длиной 1-4,2 м (400кг/м?)

Металлизированная балка из арматурного каркаса и оцинковоного корпуса, позволяющего исполь...
От 550 руб/пог. м
Подробнее
© СтройПартнер | st-par.ru

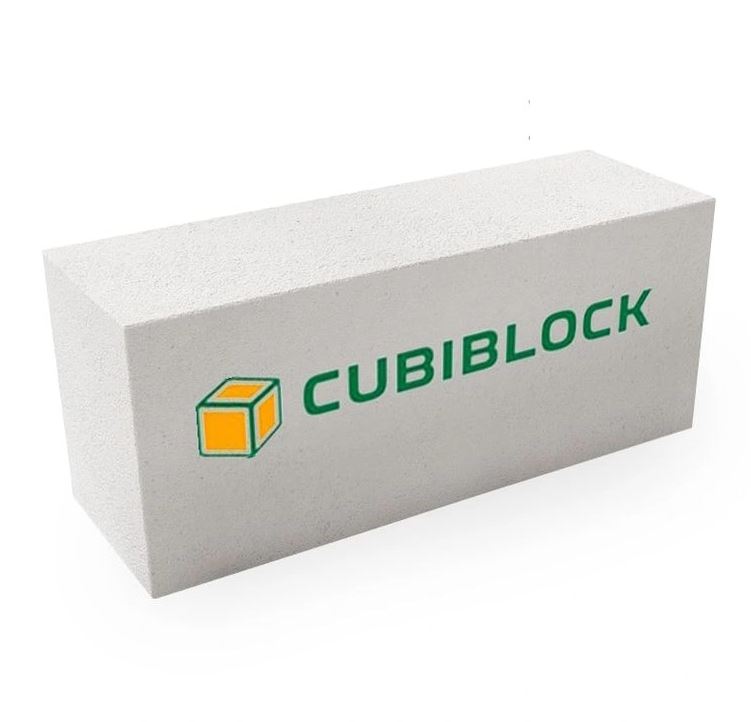

Газобетонный блок CUBI D500 B2,5 F100 625х250х250 ровный

Блок газосиликатный стеновой для малоэтажного строительства CUBI (ЕЗСМ), ровный, плотность...
От 3188 руб/м³
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Газобетон / газосиликат

Рекомендуемые товары из нашего каталога:

Обсуждение:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
