Большинство профессиональных мастеров и домашних умельцев выбирают ГКЛ при необходимости идеально выровнять потолочную поверхность. Это обусловлено тем, что подвесной потолок из гипсокартона характеризуется быстрым монтажом, сравнительно простой технологией устройства, минимальным количеством «мокрых» процессов и невысокой стоимостью, тем более, если все работы будут выполняться самостоятельно.

Подвесной потолок из гипсокартона.jpg

Выбор материалов и инструментов

Конструктивно навесной потолок из гипсократона состоит из таких элементов:

  • Каркас – его основными составляющими являются оцинкованные профили, подвесы и соединители («крабы»).
  • Гипсокартонная обшивка – листы стандартных размеров 2500х1200 мм и толщины 9,5 мм.

Набор необходимых инструментов для монтажа подвесной потолочной конструкции:

  • перфоратор или дрель для сверления отверстий в стенах и потолке;
  • болгарка, ножницы или ножовка по металлу;
  • шуруповерт;
  • монтажный нож;
  • электролобзик или ручная пила для вырезания фигурных элементов из ГКЛ;
  • уровень (лучше, если это будет лазерное устройство);
  • шпатель.

Профиль

Для монтажа металлического каркаса будут нужны профили направляющие (ПН 28/27) и потолочные (ПП 60/27), а также соединители одноуровневые («крабы») и прямые подвесы. Детальная конструкция обрешетки показана на рис. 1.

1. Конструктивная схема каркаса навесного потолка из ГКЛ.jpg

Рисунок 1. Конструктивная схема каркаса навесного потолка из ГКЛ

Направляющие профили монтируются по периметру комнаты на стенах и выступают основой для монтажа ПП 60/27. Их стандартная длина составляет 3 м, сечение 28х27 мм, а толщина стенок 0,5-0,6 мм.

2. Направляющий профиль ПН 28 27.jpg

Фото 2. Направляющий профиль ПН 28/27

Потолочные профили – основной конструктивный элемент, к нему крепятся гипсокартонные листы при обшивке. Тоже выпускается стандартной длины 3-4 м, сечением 60х27 мм и толщиной стенок 0,5-0,6 мм с дополнительным профилированием для обеспечения более высокой жесткости.

3. Потолочный профиль ПП 60 27.jpg

Фото 3. Потолочный профиль ПП 60/27

Прямые П-образные подвесы служат для крепления потолочного профиля к основному потолку.

4. Прямой П-образный подвес.jpg

Фото 4. Прямой П-образный подвес

Соединитель одноуровневый или «краб» – предназначен для соединения продольных и поперечных потолочных профилей в одной плоскости.

6. Одноуровневый соединитель или «краб».jpg

Фото 6. Одноуровневый соединитель или «краб»

Гипсокартон

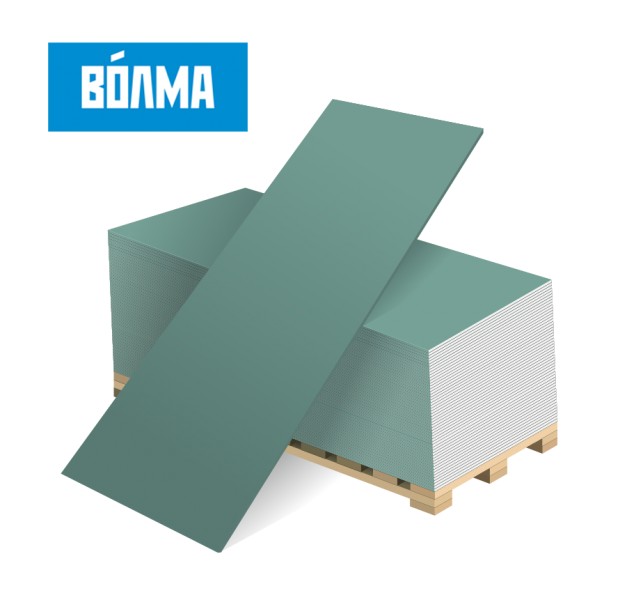

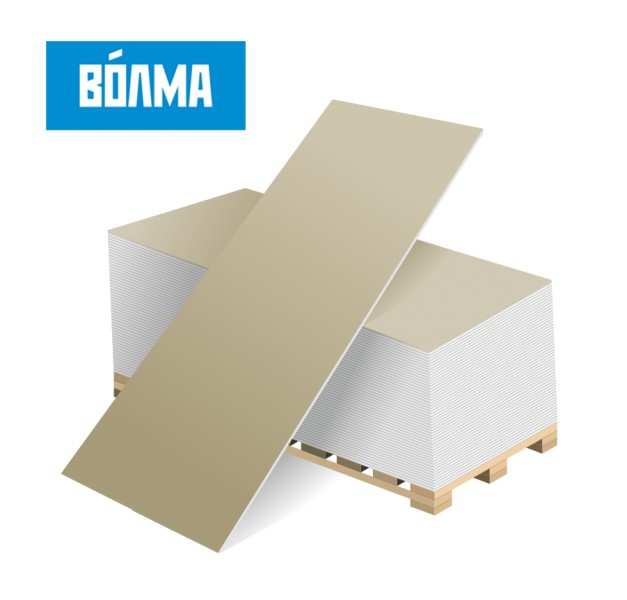

Гипсокартонные листы выбираются в зависимости от температурно-влажностного режима в помещении:

  • для жилых комнат оптимально подходит стандартный ГКЛ;
  • для ванных, кухонь, санузлов покупается влагостойкий материал.

7. Основные виды гипсокартона.jpg

Фото 7. Основные виды гипсокартона

Как сделать подвесной потолок из гипсокартона?

Установка подвесного потолка из гипсокартона выполняется в несколько этапов:

  1. Разметка и крепеж направляющих профилей.
  2. Устройство металлического каркаса.
  3. Теплоизоляционные работы (при необходимости).
  4. Обшивка каркаса ГКЛ.
  5. Заделка швов.

Составление проекта и расчет материалов

Чтобы сделать качественный и красивый подвесной потолок из гипсокартона своими руками, нужно продумать его конструкцию и набросать на бумаге эскиз. Прочерчивать лучше в масштабе, что значительно облегчит последующие разметочные работы и расчет количества материалов.

8. Навесной многоуровневый потолок из ГКЛ.jpg

Фото 8. Навесной многоуровневый потолок из ГКЛ

Гипсокартонный потолок может иметь одно-, двух-, многоуровневую, фигурную, абстрактную или любую другую конструкцию. Здесь все зависит от ваших личных предпочтений, фантазии и навыков исполнителя.

Расчет количества материалов производится следующим образом:

  • Гипсокартон – в соответствии с общей площадью потолочной поверхности. Однако к получившемуся числу следует добавить примерно 10-15 % запаса, поскольку резки материала не избежать и отходы будут в любом случае.
  • ПП 60/27 – с учетом того, что элементы крепятся равномерно с шагом 600 мм по всей площади потолка в продольном и поперечном направлении.
  • ПН 28/27 – исходя из периметра помещения.
  • Прямые подвесы – с учетом того, что они размещаются с шагом около 600 мм над продольными и поперечными элементами каркаса.
  • «Крабы» – исходя из числа точек крепления либо по формуле: общая длина всех ПП 60/27 разделенная на 0,6 м.

Разметка потолка и крепеж направляющих

Изначально выполняется разметка и крепеж направляющих. Для этого нужно выполнить обмеры всех углов в помещении и определить самый низкий из них. Именно от него нужно отталкиваться при разметочных работах.

Далее работы выполняются в следующей последовательности:

  • С помощью лазерного или водяного уровня (начиная с самого низкого угла) наметить расположение первого уровня гипсокартонной потолочной конструкции и перенести разметку в виде горизонтальных линий на все стены в комнате.

    9. Разметка потолочной поверхности лазерным уровнем.jpg

    Фото 9. Разметка потолочной поверхности лазерным уровнем

  • На потолочной поверхности разметить линии расположения продольных и поперечных профилей ПП 60/27, а также места, где будут установлены подвесы для потолка из гипсокартона.

    10. Схема расположения конструктивных элементов каркаса на потолке.jpg

    Рисунок 10. Схема расположения конструктивных элементов каркаса на потолке

При разметочных работах учитывайте, что потолочные профили монтируются с шагом 600 мм, а расстояние между подвесами на потолке тоже составляет 600 мм.

Монтаж каркаса

Монтаж навесных потолков из гипсокартона начинается с устройства каркаса. Первым крепится направляющий профиль на стенах согласно выполненной разметке по периметру помещения. Затем к потолку крепятся прямые подвесы в соответствии проставленными метками на поверхности.

Установка потолочных профилей ПП 60/27 выполняется в несколько этапов:

  1. Продольные элементы заводятся в направляющие на противоположных стенах.
  2. Между противоположными стенами натягивается нить для более удобного контроля положения профилей относительно горизонтальной плоскости.
  3. Опускаются «усики» прямых подвесов, проверяется расположение ПП профилей по нити и производится крепление саморезами. Выступающие части «усиков» загибаются в сторону потолка.

    11. Крепление установленного ПП 60 27 на подвесы.jpg

    Фото 11. Крепление установленного ПП 60/27 на подвесы

  4. Нарезаются поперечные перемычки из профиля ПП 60/27 длиной, соответствующей расстоянию между продольными элементами.
  5. Поперечины соединяются с продольными профилями с помощью «крабов» и дополнительно крепятся к потолку прямым подвесами.

    12. Соединение продольного и поперечных профилей с применением «краба».jpg

    Фото 12. Соединение продольного и поперечных профилей с применением «краба»

В результате должна получиться жесткий каркас с решетчатой структурой (фото 13)

13. Готовый к обшивке гипсокартонными листами каркас.jpg

Фото 13. Готовый к обшивке гипсокартонными листами каркас

Термоизоляция подвесного потолка из ГКЛ

Теплоизоляция потолка не является обязательным этапом устройства навесного гипсокартонного потолка. Так, в частных домах, как правило, утепляется крыша или перекрытие со стороны чердака. В квартирах потолок тоже теплоизолируют редко, однако такой вариант нельзя исключить.

Обычно для внутреннего утепления используется минеральная вата, которая характеризуется не только низкой теплопроводностью, но и более высокой паропроницаемостью по сравнению, например, с пенопластом. Это позволяет сохранить оптимальный микроклимат в помещении.

14. Утепление потолка минеральной ватой в матах.jpg

Фото 14. Утепление потолка минеральной ватой в матах

Минвата выпускается в плитах и матах, которые при утеплении потолка размещаются над каркасом и крепятся специальными дюбелями-зонтиками к основанию.

Также минеральную вату часто используют в качестве шумоизоляционного слоя в потолках.

Обшивка каркаса ГКЛ

Монтаж гипсокартона начинают с углов и выполняют вразбежку со смещением минимум на одну ячейку. При фиксации между отдельными листами нужно оставлять зазор в пределах 1-2 мм, вплотную крепить не рекомендуется – в этом случае гипсовая смесь не проникнет на нужную глубину, что чревато образованием трещин.

Крепить ГКЛ необходимо вдвоем с помощником, но при наличии специального подъемного механизма возможен и самостоятельный монтаж. Все стыки должны быть расположены строго на профилях. При креплении шаг между саморезами должен быть в пределах 100-150 мм.

Фото 15. Самостоятельное крепление гипсокартонных листов в потолочном положении с использованием специального подъемника

Резка ГКЛ производится строительным ножом. Для этого на поверхности материала прочерчивается ровная линия, к ней прикладывается правило или специальная металлическая линейка и монтажным ножом делается надрез. Затем лист перекладывается на край стола и резким движением отламывается вырезаемая заготовка. Далее с обратной стороны подрезается картон и деталь нужных размеров готова.

На этом этапе монтаж подвесного потолка из гипсокартона закончен, осталось выполнить только заделку швов, шпатлевание и декоративную отделку.

Наиболее полно технология монтажа одноуровневого потолка из ГКЛ раскрыта в следующих трех видеороликах:




Заделка швов

По завершении обшивки все стыки и места крепления саморезами требуется заделать. Для этого лучше всего подходят специализированные гипсовые смеси (к примеру, «Волма-шов»). При этом учитывайте, что при примыкании соседних листов утоненными кромками никаких дополнительных операций не требуется. Но если, они стыкуются отрезанными торцами, то требуется выполнить разделку кромок под углом примерно 45° для лучшего проникновения гипсовой смеси вглубь.

16. Техника заделки швов.jpg

Рисунок 16. Техника заделки швов

Перед началом работ все разделанные кромки рекомендуется обработать грунтовкой. После ее высыхания с помощью шпателя нужно замазать все швы между гипсокартонными листами и дополнительно армировать их. Для этого применяется серпянка, которая утапливается в еще не застывшую гипсовую смесь вдоль всех стыков.

Финишная отделка

Технология финишной отделки зависит от выбранного декоративного материала. Единственное, что важно учитывать – при выборе обоев или краски необходимо предварительно выполнить шпатлевание поверхности гипсокартонного потолка и с последующей шлифовкой для устранения мелких неровностей.

Монтаж света

Основная электропроводка прокладывает до момента обшивки каркаса гипсокартоном, в источники света устанавливаются уже после отделочных работ. Но есть один момент – отверстия под них нужно сделать сразу после монтажа гипсокартонных листов. Это выполняется с помощью дрели и коронок подходящего диаметра.

Подключение источников света к электричеству может производиться разными способами, но современные мастера чаще используют клеммники с прижимными винтами или клеммы с пружинным зажимом.

17. Клеммники с пружинным зажимом.jpg

Фото 17. Клеммники с пружинным зажимом

Точечные светильники

Конструкция этих осветительных приборов предполагает наличие специальных зажимных «усиков». Эти планки нужно прижать, завести в отверстие на гипсокартонном потолке и отпустить. Они расправятся и под действием пружин прижмут точечный светильник к гипсокартону.

18. Процесс монтажа точечных светильников в гипсокартонный лист.jpg

Рисунок 18. Процесс монтажа точечных светильников в гипсокартонный лист

Установка люстры

С монтажом люстры на гипсокартонный потолок дело обстоит несколько сложнее. Легкие осветительные приборы (весом до 3 кг) можно крепить непосредственно к гипсокартону – обычно крепление выполняется на деревянную монтажную планку для равномерного распределения веса.

Тяжелые люстры (весом от 4 кг) рекомендуется крепить на анкер, который монтируется в основном потолке. Для этого в гипсокартонной обшивке делается отверстие большего диаметра, чем крепежный элемент, а в перекрытии – аналогичного размера. В него вставляется анкер с удлиненной шпилькой для качественного закручивания. Люстра подключается к электричеству и навешивается на смонтированный анкер, место соединения скрывается под декоративной накладкой.

19. Навешивание люстры.jpg

Фото 19. Навешивание люстры

Подвесной потолок из гипсокартона: фото

В этом подпункте нашей статьи мы подобрали для вас интересную подборку фото с красивыми подвесными потолками из гипсокартона.

21. Оригинальные потолки из ГКЛ.jpg

22. Оригинальные потолки из ГКЛ.jpg

23. Оригинальные потолки из ГКЛ.jpg

24. Оригинальные потолки из ГКЛ.jpg

25. Оригинальные потолки из ГКЛ.jpg

26. Оригинальные потолки из ГКЛ.jpg

27. Оригинальные потолки из ГКЛ.jpg

28. Оригинальные потолки из ГКЛ.jpg

29. Оригинальные потолки из ГКЛ.jpg

30. Оригинальные потолки из ГКЛ.jpg

Фото 21-30. Оригинальные потолки из ГКЛ
