Какие факторы влияют на прочность и срок службы кирпичной кладки? Их несколько – тип конструкции, разновидность кладочного материала, расход раствора и схема перевязки. Не менее важным параметром являются размеры кладки, а также их соответствие требованиям нормативно-технической документации. Именно поэтому перед началом работ нужно определиться с видом кирпича, поскольку современный рынок предлагает обширный ассортимент различных по характеристикам и габаритам кладочных материалов.

Независимо от типа постройки и применяемого стенового материала все расчеты выполняются аналогично – необходимо знать лишь параметры используемых изделий. В этой статье мы приведем несколько примеров вычисления размеров конструкций и осветим основные рекомендации. Всю эту информацию можно успешно применять при строительстве домов и сооружений не только из кирпича, но и из любых других кладочных материалов.

Стандартные размеры кирпича

Прежде чем перейти непосредственно к расчетам кирпичной кладки, нужно разобраться с существующими размерами самого кирпича. Как правило, он состоит из 6 поверхностей (исключение могут составлять фигурные изделия):

  • 2 постели;
  • 2 тычка;
  • 2 ложка.

Кирпич производится различных габаритных размеров, основные из них мы свели в таблицу для удобства восприятия и запоминания:



Формат

                                           Габаритные размеры, мм

длина

ширина

высота

   Одинарный

250

120

65

Полуторный

250

120

88

Двойной

250

120

138


Размеры, приведенные в таблице, актуальны как для керамического и клинкерного, так и для силикатного и гиперпрессованного кирпича.

Основные элементы кладки

Кладка выполняется горизонтальными рядами, элементы укладываются на самую широкую грань – постель. В очень редких случаях (в основном при возведении перегородок) укладка производится на ложок – т.е. по схеме в четверть кирпича (65 мм).

Представленная ниже схема поможет вам наглядно ознакомиться с наименованиями всех элементов кирпичной кладки:

Схема основных элементов кирпичной кладки

Важно знать! Ширина кладки должна быть кратной ½ кирпича.

Также учитывайте, что кладочные размеры зависят не только от габаритов самого кирпича, но и от толщины горизонтальных и вертикальных растворных швов, которые на практике составляют в пределах 8-12 мм.

Основные виды расшивки швов:

Варианты расшивки швов кирпичной кладки

Толщина кирпичной кладки

Толщина стен выбирается в зависимости от расчетных нагрузок, при которых учитывается множество нюансов – назначение и высота строения, климатические условия местности и другие параметры.

На практике кирпичная кладка в 2,5 кирпича применяется крайне редко.

Толщина разных видов кладки:

Толщина различных видов кирпичной кладки

Толщина стены определяется исходя из габаритов кирпича и применяемого способа кладки. При возведении конструкций без применения теплоизоляционного материала и вентиляционного зазора габариты стены будут соответствовать размерам используемых кладочных материалов и нормированным толщинам швов.

При проектировании габариты строительных конструкций указываются уже с учетом толщины растворного шва, которая принимается равной 10 мм. Это значит, что размер стены, выложенной в полтора кирпича, будет следующим – 250 +10 + 120 = 380 мм.

Внимание! При условии, что стена будет дополнительно включать утеплитель и вентиляционный зазор, ее размер определяется с учетом толщины теплоизоляционного материала и воздушной прослойки.

Расчет расхода кирпича

Рассчитать необходимое количество кладочного материала определенного формата в зависимости от площади стены вы можете с помощью нашего калькулятора:

Стандартный расход кладочного материала разных форматов представлен в таблице:



Единица измерения

      Количество кирпичей в кладке (с учетом растворных швов), шт.

одинарный

полуторный

двойной

1 м3 кладки

394

302

200

1 м2 кладки в ½ кирпича

51

39

26

1 м2 кладки в 1 кирпич

102

78

52

1 м2 кладки в 1,5 кирпича

153

117

78

1 м2 кладки в 2 кирпич

204

156

104

Полезное видео по теме:


Высота кладки

Высота кирпичной стены рассчитывается аналогичным образом, но с учетом толщины используемого кирпича – одинарный (65 мм), полуторный (88 мм) или двойной (138 мм). При проектировании размеры горизонтальных швов между рядами принимаются равными 12 мм. В процессе кладочных работ раствор может наноситься слоем толщиной 10-15 мм.

Важно! При армировании горизонтальных рядов в швы толщиной не менее 12 мм закладывается арматура сечением 6-8 мм или специальная кладочная сетка из металлических прутков с антикоррозийным покрытием.

Пример расчета:

  • 1 ряд – 65 + 12 = 77 мм;
  • 2 ряда – 77 + 65 + 12 = 154 мм;
  • 3 ряда – 154 + 77 = 231 и т.д.

Также можно посчитать высоту лишь одного ряда и умножить на их общее количество – например, 77 × 15 = 1155 мм. Это будет итоговая высота 15 выложенных рядов с применением одинарного кирпича. То же правило действует и при использовании полуторных или двойных изделий.

Чтобы не производить каждый раз все эти вычисления, вы можете воспользоваться специальной таблицей кратности размеров одинарного (стандартного) и полуторного (утолщенного) кирпича:

Специальная таблица кратности размеров одинарного (стандартного) и полуторного (утолщенного) кирпича

Размеры оконных и дверных проемов

Габариты проемов в стенах вычисляются в зависимости от размеров оконных и дверных коробок. Но, как правило, габариты дверей и окон уже заложены в проектно-технической документации. Поэтому при возведении все проемы мы рекомендуем делать примерно на 20 мм больше тех, что указаны в проекте.

Такой подход позволит избежать многих проблем при монтаже оконных и дверных конструкций, обеспечит качественную установку с последующим уплотнением и утеплением.

Вывод

Надеемся, наша статья помогла вам разобраться с габаритами кирпичей, толщиной и высотой стеновых конструкций и кладочных швов, а также с правилами расчета этих величин. Ничего сложного в этом нет, главное – не ошибиться в цифрах и вы сможете максимально точно высчитать все интересующие вас параметры. Также вы можете просто взять нужные размеры с предоставленных нами таблиц.

[~DETAIL_TEXT] =>

Какие факторы влияют на прочность и срок службы кирпичной кладки? Их несколько – тип конструкции, разновидность кладочного материала, расход раствора и схема перевязки. Не менее важным параметром являются размеры кладки, а также их соответствие требованиям нормативно-технической документации. Именно поэтому перед началом работ нужно определиться с видом кирпича, поскольку современный рынок предлагает обширный ассортимент различных по характеристикам и габаритам кладочных материалов.

Независимо от типа постройки и применяемого стенового материала все расчеты выполняются аналогично – необходимо знать лишь параметры используемых изделий. В этой статье мы приведем несколько примеров вычисления размеров конструкций и осветим основные рекомендации. Всю эту информацию можно успешно применять при строительстве домов и сооружений не только из кирпича, но и из любых других кладочных материалов.

Стандартные размеры кирпича

Прежде чем перейти непосредственно к расчетам кирпичной кладки, нужно разобраться с существующими размерами самого кирпича. Как правило, он состоит из 6 поверхностей (исключение могут составлять фигурные изделия):

  • 2 постели;
  • 2 тычка;
  • 2 ложка.

Кирпич производится различных габаритных размеров, основные из них мы свели в таблицу для удобства восприятия и запоминания:



Формат

                                           Габаритные размеры, мм

длина

ширина

высота

   Одинарный

250

120

65

Полуторный

250

120

88

Двойной

250

120

138


Размеры, приведенные в таблице, актуальны как для керамического и клинкерного, так и для силикатного и гиперпрессованного кирпича.

Основные элементы кладки

Кладка выполняется горизонтальными рядами, элементы укладываются на самую широкую грань – постель. В очень редких случаях (в основном при возведении перегородок) укладка производится на ложок – т.е. по схеме в четверть кирпича (65 мм).

Представленная ниже схема поможет вам наглядно ознакомиться с наименованиями всех элементов кирпичной кладки:

Схема основных элементов кирпичной кладки

Важно знать! Ширина кладки должна быть кратной ½ кирпича.

Также учитывайте, что кладочные размеры зависят не только от габаритов самого кирпича, но и от толщины горизонтальных и вертикальных растворных швов, которые на практике составляют в пределах 8-12 мм.

Основные виды расшивки швов:

Варианты расшивки швов кирпичной кладки

Толщина кирпичной кладки

Толщина стен выбирается в зависимости от расчетных нагрузок, при которых учитывается множество нюансов – назначение и высота строения, климатические условия местности и другие параметры.

На практике кирпичная кладка в 2,5 кирпича применяется крайне редко.

Толщина разных видов кладки:

Толщина различных видов кирпичной кладки

Толщина стены определяется исходя из габаритов кирпича и применяемого способа кладки. При возведении конструкций без применения теплоизоляционного материала и вентиляционного зазора габариты стены будут соответствовать размерам используемых кладочных материалов и нормированным толщинам швов.

При проектировании габариты строительных конструкций указываются уже с учетом толщины растворного шва, которая принимается равной 10 мм. Это значит, что размер стены, выложенной в полтора кирпича, будет следующим – 250 +10 + 120 = 380 мм.

Внимание! При условии, что стена будет дополнительно включать утеплитель и вентиляционный зазор, ее размер определяется с учетом толщины теплоизоляционного материала и воздушной прослойки.

Расчет расхода кирпича

Рассчитать необходимое количество кладочного материала определенного формата в зависимости от площади стены вы можете с помощью нашего калькулятора:

Стандартный расход кладочного материала разных форматов представлен в таблице:



Единица измерения

      Количество кирпичей в кладке (с учетом растворных швов), шт.

одинарный

полуторный

двойной

1 м3 кладки

394

302

200

1 м2 кладки в ½ кирпича

51

39

26

1 м2 кладки в 1 кирпич

102

78

52

1 м2 кладки в 1,5 кирпича

153

117

78

1 м2 кладки в 2 кирпич

204

156

104

Полезное видео по теме:


Высота кладки

Высота кирпичной стены рассчитывается аналогичным образом, но с учетом толщины используемого кирпича – одинарный (65 мм), полуторный (88 мм) или двойной (138 мм). При проектировании размеры горизонтальных швов между рядами принимаются равными 12 мм. В процессе кладочных работ раствор может наноситься слоем толщиной 10-15 мм.

Важно! При армировании горизонтальных рядов в швы толщиной не менее 12 мм закладывается арматура сечением 6-8 мм или специальная кладочная сетка из металлических прутков с антикоррозийным покрытием.

Пример расчета:

  • 1 ряд – 65 + 12 = 77 мм;
  • 2 ряда – 77 + 65 + 12 = 154 мм;
  • 3 ряда – 154 + 77 = 231 и т.д.

Также можно посчитать высоту лишь одного ряда и умножить на их общее количество – например, 77 × 15 = 1155 мм. Это будет итоговая высота 15 выложенных рядов с применением одинарного кирпича. То же правило действует и при использовании полуторных или двойных изделий.

Чтобы не производить каждый раз все эти вычисления, вы можете воспользоваться специальной таблицей кратности размеров одинарного (стандартного) и полуторного (утолщенного) кирпича:

Специальная таблица кратности размеров одинарного (стандартного) и полуторного (утолщенного) кирпича

Размеры оконных и дверных проемов

Габариты проемов в стенах вычисляются в зависимости от размеров оконных и дверных коробок. Но, как правило, габариты дверей и окон уже заложены в проектно-технической документации. Поэтому при возведении все проемы мы рекомендуем делать примерно на 20 мм больше тех, что указаны в проекте.

Такой подход позволит избежать многих проблем при монтаже оконных и дверных конструкций, обеспечит качественную установку с последующим уплотнением и утеплением.

Вывод

Надеемся, наша статья помогла вам разобраться с габаритами кирпичей, толщиной и высотой стеновых конструкций и кладочных швов, а также с правилами расчета этих величин. Ничего сложного в этом нет, главное – не ошибиться в цифрах и вы сможете максимально точно высчитать все интересующие вас параметры. Также вы можете просто взять нужные размеры с предоставленных нами таблиц.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 02.10.2017 13:46:03 [~DATE_CREATE] => 02.10.2017 13:46:03 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [TIMESTAMP_X] => 09.11.2018 17:18:36 [~TIMESTAMP_X] => 09.11.2018 17:18:36 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 119 [~IBLOCK_SECTION_ID] => 119 [DETAIL_PAGE_URL] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/ [~DETAIL_PAGE_URL] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 5138388 [TIMESTAMP_X] => 02.10.2017 13:46:03 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 53186 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/04f [FILE_NAME] => tablitsy-razmerov-kirpicha.jpg [ORIGINAL_NAME] => Таблицы размеров кирпича.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 9b3585a7d97924b76a5f6c72a4b06bf9 [~src] => [SRC] => /upload/iblock/04f/tablitsy-razmerov-kirpicha.jpg [ALT] => Таблицы размеров кирпичей [TITLE] => Таблицы размеров кирпичей ) [~PREVIEW_PICTURE] => 5138388 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 18366 [~EXTERNAL_ID] => 18366 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Таблицы размеров кирпичей [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Таблицы размеров кирпичей [ELEMENT_META_KEYWORDS] => [ELEMENT_META_TITLE] => Таблицы размеров кирпичей [ELEMENT_META_DESCRIPTION] => Не секрет, что надежность и прочностные характеристики кирпичной кладки во многом обусловлены типом конструкции, а также расходом строительной смеси, применяемой для его перевязки. Вместе с этим не стоит забывать и о размерах данной кладки, так как они должны отвечать всем нормам и требованиям технической документации. ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 60916517 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 53361284 [1] => 53361285 [2] => 53361286 [3] => 53361287 [4] => 53361288 [5] => 102669932 [6] => 102669933 ) [VALUE] => Array ( [0] => 14854 [1] => 12857 [2] => 1460 [3] => 1076 [4] => 18691 [5] => 21615 [6] => 15177 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 14854 [1] => 12857 [2] => 1460 [3] => 1076 [4] => 18691 [5] => 21615 [6] => 15177 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 119 [~ID] => 119 [TIMESTAMP_X] => 05.10.2018 15:42:21 [~TIMESTAMP_X] => 05.10.2018 15:42:21 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 13.09.2013 16:20:14 [~DATE_CREATE] => 13.09.2013 16:20:14 [CREATED_BY] => 3 [~CREATED_BY] => 3 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кирпич, керамические блоки [~NAME] => Кирпич, керамические блоки [PICTURE] => 2911 [~PICTURE] => 2911 [LEFT_MARGIN] => 11 [~LEFT_MARGIN] => 11 [RIGHT_MARGIN] => 12 [~RIGHT_MARGIN] => 12 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] =>

Кирпич — один из самых востребованных материалов на строительном рынке, практически универсальный в применении.

[~DESCRIPTION] =>

Кирпич — один из самых востребованных материалов на строительном рынке, практически универсальный в применении.

[DESCRIPTION_TYPE] => html [~DESCRIPTION_TYPE] => html [SEARCHABLE_CONTENT] => КИРПИЧ, КЕРАМИЧЕСКИЕ БЛОКИ КИРПИЧ — ОДИН ИЗ САМЫХ ВОСТРЕБОВАННЫХ МАТЕРИАЛОВ НА СТРОИТЕЛЬНОМ РЫНКЕ, ПРАКТИЧЕСКИ УНИВЕРСАЛЬНЫЙ В ПРИМЕНЕНИИ. [~SEARCHABLE_CONTENT] => КИРПИЧ, КЕРАМИЧЕСКИЕ БЛОКИ КИРПИЧ — ОДИН ИЗ САМЫХ ВОСТРЕБОВАННЫХ МАТЕРИАЛОВ НА СТРОИТЕЛЬНОМ РЫНКЕ, ПРАКТИЧЕСКИ УНИВЕРСАЛЬНЫЙ В ПРИМЕНЕНИИ. [CODE] => stati-o-kirpiche [~CODE] => stati-o-kirpiche [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-kirpiche/ [~SECTION_PAGE_URL] => /info/stati-o-kirpiche/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 119 [~ID] => 119 [TIMESTAMP_X] => 2018-10-05 15:42:21 [~TIMESTAMP_X] => 2018-10-05 15:42:21 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 2013-09-13 16:20:14 [~DATE_CREATE] => 2013-09-13 16:20:14 [CREATED_BY] => 3 [~CREATED_BY] => 3 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кирпич, керамические блоки [~NAME] => Кирпич, керамические блоки [PICTURE] => 2911 [~PICTURE] => 2911 [LEFT_MARGIN] => 11 [~LEFT_MARGIN] => 11 [RIGHT_MARGIN] => 12 [~RIGHT_MARGIN] => 12 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] =>

Кирпич — один из самых востребованных материалов на строительном рынке, практически универсальный в применении.

[~DESCRIPTION] =>

Кирпич — один из самых востребованных материалов на строительном рынке, практически универсальный в применении.

[DESCRIPTION_TYPE] => html [~DESCRIPTION_TYPE] => html [SEARCHABLE_CONTENT] => КИРПИЧ, КЕРАМИЧЕСКИЕ БЛОКИ КИРПИЧ — ОДИН ИЗ САМЫХ ВОСТРЕБОВАННЫХ МАТЕРИАЛОВ НА СТРОИТЕЛЬНОМ РЫНКЕ, ПРАКТИЧЕСКИ УНИВЕРСАЛЬНЫЙ В ПРИМЕНЕНИИ. [~SEARCHABLE_CONTENT] => КИРПИЧ, КЕРАМИЧЕСКИЕ БЛОКИ КИРПИЧ — ОДИН ИЗ САМЫХ ВОСТРЕБОВАННЫХ МАТЕРИАЛОВ НА СТРОИТЕЛЬНОМ РЫНКЕ, ПРАКТИЧЕСКИ УНИВЕРСАЛЬНЫЙ В ПРИМЕНЕНИИ. [CODE] => stati-o-kirpiche [~CODE] => stati-o-kirpiche [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-kirpiche/ [~SECTION_PAGE_URL] => /info/stati-o-kirpiche/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Кирпич, керамические блоки [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Кирпич, керамические блоки [ELEMENT_META_TITLE] => Кирпич, керамические блоки [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Кирпич, керамические блоки ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/?action=BUY&id=18366 [BUY_URL] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/?action=BUY&id=18366 [~ADD_URL] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/?action=ADD2BASKET&id=18366 [ADD_URL] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/?action=ADD2BASKET&id=18366 [LINK_URL] => link.php?PARENT_ELEMENT_ID=18366 [~SUBSCRIBE_URL] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/?action=SUBSCRIBE_PRODUCT&id=18366 [SUBSCRIBE_URL] => /info/stati-o-kirpiche/tablicy-razmerov-kirpichey/?action=SUBSCRIBE_PRODUCT&id=18366 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMTgzNjYiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDIyXHUwNDMwXHUwNDMxXHUwNDNiXHUwNDM4XHUwNDQ2XHUwNDRiIFx1MDQ0MFx1MDQzMFx1MDQzN1x1MDQzY1x1MDQzNVx1MDQ0MFx1MDQzZVx1MDQzMiBcdTA0M2FcdTA0MzhcdTA0NDBcdTA0M2ZcdTA0MzhcdTA0NDdcdTA0MzVcdTA0MzkiLCJjYXRlZ29yeV9pZCI6IjExOSIsImNhdGVnb3J5Ijp7IjExOSI6Ilx1MDQxYVx1MDQzOFx1MDQ0MFx1MDQzZlx1MDQzOFx1MDQ0NywgXHUwNDNhXHUwNDM1XHUwNDQwXHUwNDMwXHUwNDNjXHUwNDM4XHUwNDQ3XHUwNDM1XHUwNDQxXHUwNDNhXHUwNDM4XHUwNDM1IFx1MDQzMVx1MDQzYlx1MDQzZVx1MDQzYVx1MDQzOCJ9LCJwcmljZSI6bnVsbCwiY3VycmVuY3kiOm51bGx9 [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 18366; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 4677 [PRODUCTS] => Array ( [0] => 14854 [1] => 12857 [2] => 1460 [3] => 1076 [4] => 18691 [5] => 21615 [6] => 15177 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Какие факторы влияют на прочность и срок службы кирпичной кладки? Их несколько – тип конструкции, разновидность кладочного материала, расход раствора и схема перевязки. Не менее важным параметром являются размеры кладки, а также их соответствие требованиям нормативно-технической документации. Именно поэтому перед началом работ нужно определиться с видом кирпича, поскольку современный рынок предлагает обширный ассортимент различных по характеристикам и габаритам кладочных материалов.

Независимо от типа постройки и применяемого стенового материала все расчеты выполняются аналогично – необходимо знать лишь параметры используемых изделий. В этой статье мы приведем несколько примеров вычисления размеров конструкций и осветим основные рекомендации. Всю эту информацию можно успешно применять при строительстве домов и сооружений не только из кирпича, но и из любых других кладочных материалов.

Стандартные размеры кирпича

Прежде чем перейти непосредственно к расчетам кирпичной кладки, нужно разобраться с существующими размерами самого кирпича. Как правило, он состоит из 6 поверхностей (исключение могут составлять фигурные изделия):

  • 2 постели;
  • 2 тычка;
  • 2 ложка.

Кирпич производится различных габаритных размеров, основные из них мы свели в таблицу для удобства восприятия и запоминания:



Формат

                                           Габаритные размеры, мм

длина

ширина

высота

   Одинарный

250

120

65

Полуторный

250

120

88

Двойной

250

120

138


Размеры, приведенные в таблице, актуальны как для керамического и клинкерного, так и для силикатного и гиперпрессованного кирпича.

Основные элементы кладки

Кладка выполняется горизонтальными рядами, элементы укладываются на самую широкую грань – постель. В очень редких случаях (в основном при возведении перегородок) укладка производится на ложок – т.е. по схеме в четверть кирпича (65 мм).

Представленная ниже схема поможет вам наглядно ознакомиться с наименованиями всех элементов кирпичной кладки:

Схема основных элементов кирпичной кладки

Важно знать! Ширина кладки должна быть кратной ½ кирпича.

Также учитывайте, что кладочные размеры зависят не только от габаритов самого кирпича, но и от толщины горизонтальных и вертикальных растворных швов, которые на практике составляют в пределах 8-12 мм.

Основные виды расшивки швов:

Варианты расшивки швов кирпичной кладки

Толщина кирпичной кладки

Толщина стен выбирается в зависимости от расчетных нагрузок, при которых учитывается множество нюансов – назначение и высота строения, климатические условия местности и другие параметры.

На практике кирпичная кладка в 2,5 кирпича применяется крайне редко.

Толщина разных видов кладки:

Толщина различных видов кирпичной кладки

Толщина стены определяется исходя из габаритов кирпича и применяемого способа кладки. При возведении конструкций без применения теплоизоляционного материала и вентиляционного зазора габариты стены будут соответствовать размерам используемых кладочных материалов и нормированным толщинам швов.

При проектировании габариты строительных конструкций указываются уже с учетом толщины растворного шва, которая принимается равной 10 мм. Это значит, что размер стены, выложенной в полтора кирпича, будет следующим – 250 +10 + 120 = 380 мм.

Внимание! При условии, что стена будет дополнительно включать утеплитель и вентиляционный зазор, ее размер определяется с учетом толщины теплоизоляционного материала и воздушной прослойки.

Расчет расхода кирпича

Рассчитать необходимое количество кладочного материала определенного формата в зависимости от площади стены вы можете с помощью нашего калькулятора:

Стандартный расход кладочного материала разных форматов представлен в таблице:



Единица измерения

      Количество кирпичей в кладке (с учетом растворных швов), шт.

одинарный

полуторный

двойной

1 м3 кладки

394

302

200

1 м2 кладки в ½ кирпича

51

39

26

1 м2 кладки в 1 кирпич

102

78

52

1 м2 кладки в 1,5 кирпича

153

117

78

1 м2 кладки в 2 кирпич

204

156

104

Полезное видео по теме:


Высота кладки

Высота кирпичной стены рассчитывается аналогичным образом, но с учетом толщины используемого кирпича – одинарный (65 мм), полуторный (88 мм) или двойной (138 мм). При проектировании размеры горизонтальных швов между рядами принимаются равными 12 мм. В процессе кладочных работ раствор может наноситься слоем толщиной 10-15 мм.

Важно! При армировании горизонтальных рядов в швы толщиной не менее 12 мм закладывается арматура сечением 6-8 мм или специальная кладочная сетка из металлических прутков с антикоррозийным покрытием.

Пример расчета:

  • 1 ряд – 65 + 12 = 77 мм;
  • 2 ряда – 77 + 65 + 12 = 154 мм;
  • 3 ряда – 154 + 77 = 231 и т.д.

Также можно посчитать высоту лишь одного ряда и умножить на их общее количество – например, 77 × 15 = 1155 мм. Это будет итоговая высота 15 выложенных рядов с применением одинарного кирпича. То же правило действует и при использовании полуторных или двойных изделий.

Чтобы не производить каждый раз все эти вычисления, вы можете воспользоваться специальной таблицей кратности размеров одинарного (стандартного) и полуторного (утолщенного) кирпича:

Специальная таблица кратности размеров одинарного (стандартного) и полуторного (утолщенного) кирпича

Размеры оконных и дверных проемов

Габариты проемов в стенах вычисляются в зависимости от размеров оконных и дверных коробок. Но, как правило, габариты дверей и окон уже заложены в проектно-технической документации. Поэтому при возведении все проемы мы рекомендуем делать примерно на 20 мм больше тех, что указаны в проекте.

Такой подход позволит избежать многих проблем при монтаже оконных и дверных конструкций, обеспечит качественную установку с последующим уплотнением и утеплением.

Вывод

Надеемся, наша статья помогла вам разобраться с габаритами кирпичей, толщиной и высотой стеновых конструкций и кладочных швов, а также с правилами расчета этих величин. Ничего сложного в этом нет, главное – не ошибиться в цифрах и вы сможете максимально точно высчитать все интересующие вас параметры. Также вы можете просто взять нужные размеры с предоставленных нами таблиц.

Какие факторы влияют на прочность и срок службы кирпичной кладки? Их несколько – тип конструкции, разновидность кладочного материала, расход раствора и схема перевязки. Не менее важным параметром являются размеры кладки, а также их соответствие требованиям нормативно-технической документации. Именно поэтому перед началом работ нужно определиться с видом кирпича, поскольку современный рынок предлагает обширный ассортимент различных по характеристикам и габаритам кладочных материалов.

Независимо от типа постройки и применяемого стенового материала все расчеты выполняются аналогично – необходимо знать лишь параметры используемых изделий. В этой статье мы приведем несколько примеров вычисления размеров конструкций и осветим основные рекомендации. Всю эту информацию можно успешно применять при строительстве домов и сооружений не только из кирпича, но и из любых других кладочных материалов.

Стандартные размеры кирпича

Прежде чем перейти непосредственно к расчетам кирпичной кладки, нужно разобраться с существующими размерами самого кирпича. Как правило, он состоит из 6 поверхностей (исключение могут составлять фигурные изделия):

  • 2 постели;
  • 2 тычка;
  • 2 ложка.

Кирпич производится различных габаритных размеров, основные из них мы свели в таблицу для удобства восприятия и запоминания:



Формат

                                           Габаритные размеры, мм

длина

ширина

высота

   Одинарный

250

120

65

Полуторный

250

120

88

Двойной

250

120

138


Размеры, приведенные в таблице, актуальны как для керамического и клинкерного, так и для силикатного и гиперпрессованного кирпича.

Основные элементы кладки

Кладка выполняется горизонтальными рядами, элементы укладываются на самую широкую грань – постель. В очень редких случаях (в основном при возведении перегородок) укладка производится на ложок – т.е. по схеме в четверть кирпича (65 мм).

Представленная ниже схема поможет вам наглядно ознакомиться с наименованиями всех элементов кирпичной кладки:

Схема основных элементов кирпичной кладки

Важно знать! Ширина кладки должна быть кратной ½ кирпича.

Также учитывайте, что кладочные размеры зависят не только от габаритов самого кирпича, но и от толщины горизонтальных и вертикальных растворных швов, которые на практике составляют в пределах 8-12 мм.

Основные виды расшивки швов:

Варианты расшивки швов кирпичной кладки

Толщина кирпичной кладки

Толщина стен выбирается в зависимости от расчетных нагрузок, при которых учитывается множество нюансов – назначение и высота строения, климатические условия местности и другие параметры.

На практике кирпичная кладка в 2,5 кирпича применяется крайне редко.

Толщина разных видов кладки:

Толщина различных видов кирпичной кладки

Толщина стены определяется исходя из габаритов кирпича и применяемого способа кладки. При возведении конструкций без применения теплоизоляционного материала и вентиляционного зазора габариты стены будут соответствовать размерам используемых кладочных материалов и нормированным толщинам швов.

При проектировании габариты строительных конструкций указываются уже с учетом толщины растворного шва, которая принимается равной 10 мм. Это значит, что размер стены, выложенной в полтора кирпича, будет следующим – 250 +10 + 120 = 380 мм.

Внимание! При условии, что стена будет дополнительно включать утеплитель и вентиляционный зазор, ее размер определяется с учетом толщины теплоизоляционного материала и воздушной прослойки.

Расчет расхода кирпича

Рассчитать необходимое количество кладочного материала определенного формата в зависимости от площади стены вы можете с помощью нашего калькулятора:

Стандартный расход кладочного материала разных форматов представлен в таблице:



Единица измерения

      Количество кирпичей в кладке (с учетом растворных швов), шт.

одинарный

полуторный

двойной

1 м3 кладки

394

302

200

1 м2 кладки в ½ кирпича

51

39

26

1 м2 кладки в 1 кирпич

102

78

52

1 м2 кладки в 1,5 кирпича

153

117

78

1 м2 кладки в 2 кирпич

204

156

104

Полезное видео по теме:


Высота кладки

Высота кирпичной стены рассчитывается аналогичным образом, но с учетом толщины используемого кирпича – одинарный (65 мм), полуторный (88 мм) или двойной (138 мм). При проектировании размеры горизонтальных швов между рядами принимаются равными 12 мм. В процессе кладочных работ раствор может наноситься слоем толщиной 10-15 мм.

Важно! При армировании горизонтальных рядов в швы толщиной не менее 12 мм закладывается арматура сечением 6-8 мм или специальная кладочная сетка из металлических прутков с антикоррозийным покрытием.

Пример расчета:

  • 1 ряд – 65 + 12 = 77 мм;
  • 2 ряда – 77 + 65 + 12 = 154 мм;
  • 3 ряда – 154 + 77 = 231 и т.д.

Также можно посчитать высоту лишь одного ряда и умножить на их общее количество – например, 77 × 15 = 1155 мм. Это будет итоговая высота 15 выложенных рядов с применением одинарного кирпича. То же правило действует и при использовании полуторных или двойных изделий.

Чтобы не производить каждый раз все эти вычисления, вы можете воспользоваться специальной таблицей кратности размеров одинарного (стандартного) и полуторного (утолщенного) кирпича:

Специальная таблица кратности размеров одинарного (стандартного) и полуторного (утолщенного) кирпича

Размеры оконных и дверных проемов

Габариты проемов в стенах вычисляются в зависимости от размеров оконных и дверных коробок. Но, как правило, габариты дверей и окон уже заложены в проектно-технической документации. Поэтому при возведении все проемы мы рекомендуем делать примерно на 20 мм больше тех, что указаны в проекте.

Такой подход позволит избежать многих проблем при монтаже оконных и дверных конструкций, обеспечит качественную установку с последующим уплотнением и утеплением.

Вывод

Надеемся, наша статья помогла вам разобраться с габаритами кирпичей, толщиной и высотой стеновых конструкций и кладочных швов, а также с правилами расчета этих величин. Ничего сложного в этом нет, главное – не ошибиться в цифрах и вы сможете максимально точно высчитать все интересующие вас параметры. Также вы можете просто взять нужные размеры с предоставленных нами таблиц.

Кирпич двойной (2,1 НФ) М200 рифленый Каширский КЗ

Увеличенный размер камня Каширского КЗ прекрасно подойдет для возведения стен многоэтажных...
От 13.90 руб/шт
Подробнее
© СтройПартнер | st-par.ru

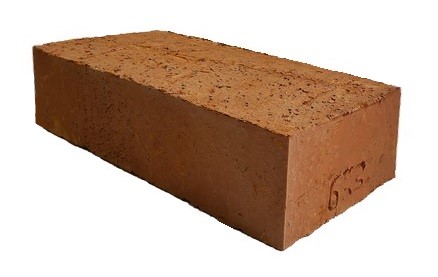

Кирпич полнотелый керамический Болохово гладкий М150 1НФ

Кирпич рядовой М150 высокого качества с морозостойкостью в 50 циклов.
От 11.90 руб/шт
Подробнее
© СтройПартнер | st-par.ru

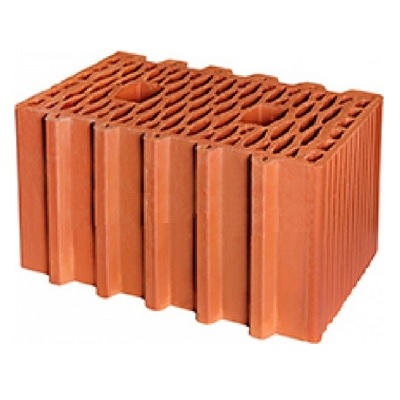

Поризованный керамический блок Гжель 10,7 НФ 38 блок М150

Завод: Гжель. Размер: 380*250*219 мм. Марка прочности: М150. Морозостойкость: F100. Теплоп...
От 82.32 руб/шт
Подробнее
© СтройПартнер | st-par.ru

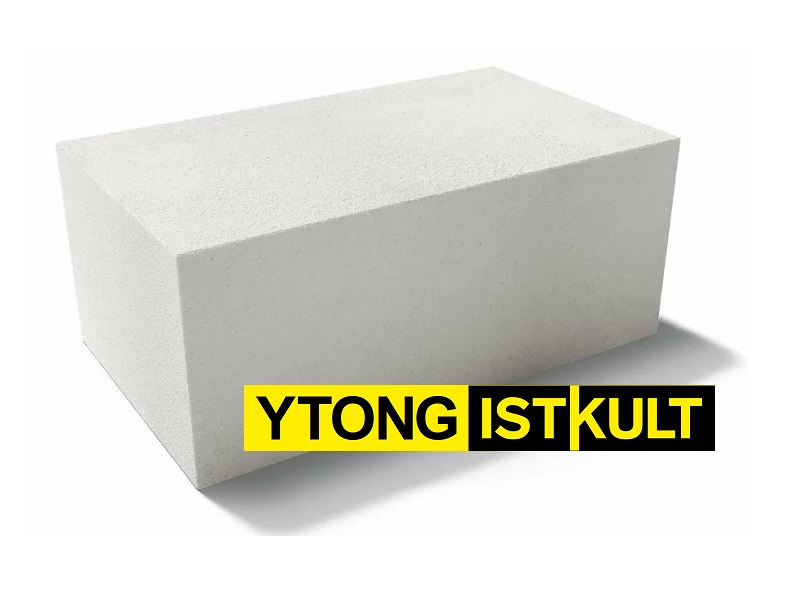

Газобетонные блоки Ytong D500 ECONOM 625х250х300 мм

Стеновой блок для загородного дома, благодаря сочетанию несущей прочности и толщины будет...
От 4700 руб/м³
Подробнее
© СтройПартнер | st-par.ru
Кирпич облицовочный пустотелый Голицыно абрикосовый 0,7НФ гладкий

Марка – М150. Морозостойкость – F50 (средняя). Легкость абрикосовых оттенков, эргономичнос...
От 14.94 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Кирпич керамический полнотелый Алексинский М150 1,4НФ с 3 тех.отв. рифленый

Рядовой полнотелый полуторный кирпич с 3 тех.отв. Алексинского кирпичного завода прекрасно...
От 14.60 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Кирпич керамический пустотелый Мстера М150 1НФ рифленый

Достойное качество от Мстерского завода. Имеет рифленую поверхность. Продажа осуществляетс...
От 6.99 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Кирпич, керамические блоки

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
