Современная керамическая черепица относится к категории элитных кровельных материалов. Это обусловлено не только ее декоративными качествами, но и высокими технико-эксплуатационными свойствами. Она выпускается разных видов по форме профиля и цвету. Монтаж материала требует наличия определенных навыков и соблюдения основных технологических аспектов.


Что представляет собой керамочерепица?

Керамическая черепица – штучный натуральный материал, изготовленный из обожженной глины. Процесс производства заключается в подготовке сырья, формовании глиняной заготовки, сушке и последующем обжиге при температуре в пределах 1000 °C. Также изделия могут иметь дополнительное декоративное покрытие – для этого между этапами сушки и обжига они покрываются ангобом или глазурью.

Керамическая черепица характеризуется высокими потребительскими свойствами, основными из которых являются практичность и долговечность. Срок службы этого материала при условии правильной укладки может достигать 100 лет.


Рисунок 1. Керамическая черепица разных видов на фото

Благодаря относительно небольшой теплопроводности, керамическая кровля (в комплексе с другими слоями «кровельного пирога») способствует сохранению на чердаке или мансарде прохлады в летний период и тепла зимой. Также материал не создает дополнительного шума во время непогоды (проливных дождей и града).

Особенности применения керамической черепицы

Керамическая черепица оптимально подходит для крыш с уклоном скатов не менее 22° (в зависимости от вида). Именно такой наклон обеспечивает хороший сток влаги без нарушения герметичности покрытия. При этом материал отличается предельно низким влагопоглощением, что обеспечивает высокие показатели морозостойкости – до 300 циклов замерзания/оттаивания.

Основные достоинства применения керамической черепицы:

  • Повышенная прочность – покрытие способно выдерживать значительные нагрузки.

  • Достаточная паропроницаемость – исключает вероятность образования конденсата в подкровельном пространстве.

  • Огнестойкость – материал не поддерживает горение и не распространяет огонь.

  • Устойчивость к ультрафиолету – сохраняет декоративные качества на протяжении всего периода эксплуатации.

  • Антистатичность – керамочерепица устойчива к накоплению статического электричества в отличие от таких материалов, как металлочерепица и профнастил.

  • Высокая ремонтопригодность – при повреждении достаточно приподнять соседние плитки и уложить новые изделия.

  • Стойкость к микробиологической коррозии, деформациям под воздействием нагрузок.


Рисунок 2. Разные конструкции крыш, укрытых керамочерепицей

Основным недостатком является то, что 1 м2 кровли из керамической черепицы может весить до 60 кг, поэтому необходимо сооружение усиленной стропильной системы. Материал является довольно хрупким, поэтому требует бережного отношения в процессе хранения, транспортировки и монтажа.

Разновидности и характеристики

В зависимости от формы профиля различают следующие виды керамической черепицы:

1. Волнообразная – может иметь 1 или 2 волны, оснащается специальными пазами с одной или обеих сторон для обеспечения более герметичного и надежного соединения элементов между собой.


Фото 3. Внешний вид 2-волновой керамочерепицы

2. Желобчатая (монах-монашка, мунк-мунн). Кровля формируется двумя слоями: нижний – вогнутыми черепичинами, а верхний – выпуклыми элементами. Соединяются они попарно, но при этом расходуется почти в 2 раза больше изделий по сравнению с плоской и волнообразной черепицей.


Рисунок 4. Внешний вид и пример покрытия керамочерепицей «монах-монашка»

3. Плоская керамическая черепица – рекомендована для крыш с уклоном не менее 35°. Выпускается с разными профилями, наиболее популярным считается «бобровый хвост», которая монтируется в один слоя на специализированную смесь. Остальные виды укладываются с нахлестом в виде чешуи (фото).


Фото 5. Крыша из плоской керамочерепицы

Однако это только основные разновидности керамочерепицы, каждая из которых имеет свои подвиды и может отличаться высотой, конфигурацией и декоративными качествами профиля (рис. 7).


Рисунок 6. Разные виды профиля натуральной керамической черепицы

Материал

Классическая керамочерепица производится на основе глины с добавлением разных модифицирующих добавок. Современный строительный рынок предлагает более доступные по цене аналоги – цементно-песчаные и композитные изделия (с их особенностями вы можете ознакомиться в отдельных статьях). Однако по качеству и долговечности они несколько уступают керамической кровле.


Фото 7. Процесс изготовления кровельного материала из глины

Вес 1 м2 керамической черепицы в зависимости от разновидности и особенностей укладки может достигать от 35 до 60 кг. При обустройстве стропильной системы этот факт нужно обязательно учитывать.

Размеры

Точные размеры керамической черепицы не регламентируются нормативно технической документацией. Стандартная толщина материала составляет 10 мм без учета ребер жесткости и крепежных «клыков» (при их наличии). Более точные геометрические параметры необходимо уточнять для каждого конкретного производителя.

Таблица 1. Габариты и масса наиболее распространенной на рынке кровельных материалом керамочерепицы

Разновидность

Размеры керамики

 Вес разной керамической черепицы, кг

 Расход на 1 кв. м., штук

 Длина, мм

 Ширина, мм

S-образная






444

425





285

264





4

3,3-3,5





12

14

Монах-монашка










410







 Нижний (монашка) – 210

верхний (монах) – 110





2,8



1,8







14

Пазовая






465

445

430





295

265

260





3,8-3,9

3,4-3,7

3,6





9,8-10,2

11,6-12,7

12,5

 Бобровый хвост






380





180





2





36-38

Цвета

Керамическая черепица бывает разных видов не только по форме профиля, но и по оттенку. Цвет натуральный – красный или желтый, но он может меняться в зависимости от состава, разновидности глины и режима обжига. Содержание в составе разных примесей влияет на цветовое решение следующим образом:

  • гидроксид железа – насыщенный красный;

  • марганец – темно-коричневый;

  • известь – желтые оттенки;

  • магнезит – светло-красная.


Рисунок 8. Несколько натуральных оттенков керамической черепицы

Это касается натуральной черепицы, но сегодня многие производители выпускают изделия с дополнительным покрытием, которые могут иметь практически любые цвета:

  • Ангобированная керамочерепица – на готовые элементы наносят тонкий слой цветной глины и обжигают при высокой температуре. Благодаря одинаковой структуре ангоба и черепицы, изделия не растрескиваются при перепадах температуры. Оттенок получается матовым и сохраняется на протяжении всего срока службы.


Фото 9. Внешний вид ангобированной керамической кровли

  • Глазурованный материал – глазурь, которой покрываются черепичины, представляет собой стеклообразное вещество с содержание ионов разных металлов для придания нужного цвета. По внешнему виду покрытие похоже на металлочерепицу – такое же глянцевое. Отличается более высокой влагостойкостью, но со временем растрескивается под воздействием предельно низких температур.


Фото 10. Внешний вид глазурованной керамической кровли

Особенности выбора

При выборе керамочерепицы для укрытия собственного дома важно ориентироваться на такие параметры:

  • Характеристики керамической черепицы – к основным из них относятся минимальный угол наклона скатов, рекомендуемый производителем (может составлять от 22 до 40° в зависимости от типа профиля), вес одного элемента и 1 кв. м. покрытия.

  • Габаритные размеры – определяют шаг обрешетки под укладку керамической черепицы, количество черепичин для покрытия 1 м2 крыши. Расчет материала производится на основании этих данных, поэтому определиться лучше заранее.

  • Гарантийные обязательства производителя – как правило, заводы дают гарантию на материал не менее 30 лет.

Относительно декоративных качеств, то здесь все зависит от личных предпочтений и финансовых возможностей владельца дома. При этом стоимость керамочерепицы начинается от 1000 руб./м2.


Рисунок 11. Разные виды черепицы по декоративным качествам

Необходимые инструменты и материалы

Устройство кровли из керамической черепицы предполагает необходимость применения таких инструментов:

  • болгарка с алмазным диском – для резки черепичин;

  • шуруповерт;

  • рулетка, молоток и другой вспомогательный инструмент.

Также для монтажных работ может понадобиться герметик (для герметизации отверстий при креплении саморезами), специальные противоветровые кляймеры и керамические доборные элементы для сооружения коньков, ендов и других конструктивных элементов крыши.

Монтаж черепичной кровли

Монтаж натуральной керамической черепицы по последовательности действий не отличается от укрытия крыш другими кровельными материалами и состоит из таких этапов:

  1. Сооружение стропильной системы.

  2. Создание «кровельного пирога».

  3. Устройство контробрешетки и обрешетки.

  4. Укладка черепичин.


Рисунок 12. Названия разных конструктивных элементов черепичной кровли

Подготовительные работы

Кровля из керамической черепицы сооружается только на прочной стропильной конструкции с повышенной несущей способностью. При обустройстве мансарды обязательно наличие качественного «кровельного пирога», состоящего из таких слоев:

  • Пароизоляция – специальные мембраны крепятся к стропилам со стороны мансардного помещения. Вертикальные и горизонтальные нахлесты при соединении полотен должны быть не менее 100 мм и проклеиваться двусторонним скотчем.

  • Утеплитель – чаще применяется минеральная вата в плитах. Если шаг стропил меньше, чем ширина минваты, то она режется на элементы соответствующих размеров и вставляется между стропильных ног враспор.

  • Гидроизоляция – мембрана раскатывается вдоль карниза по стропилам и крепится пароотводящей стороной наружу (в сторону черепицы). Величина нахлестов в местах соединения – не менее 100 мм.


Рисунок 13. Схема качественного «кровельного пирога» под керамочерепицу

Сооружение обрешетки

Поверх гидроизоляционной мембраны вдоль стропил набиваются бруски контробрешетки. Они также служат для создания вентиляционного зазора между гидроизоляцией и покрытием, предупреждающего образование конденсата, который может стать причиной порчи минваты и разрушения стропильной системы под керамической черепицей. Между брусками ендов и контробрешеткой рекомендуется оставить вентиляционный зазор в пределах 100 мм.

Основная обрешетка под укладку керамической черепицы набивается перпендикулярно стропилам поверх контробрешетки. Для этого применяются доски толщиной от 30 мм и шириной от 50 мм. Шаг их установки определяется размерами черепичин.


Фото 14. Процесс монтажа обрешетки по черепицу

Монтаж водостока

Для устройства водосточной системы при укладке кровельной керамической черепицы могут применяться медные, крашенные стальные, пластиковые и обычные оцинкованные изделия. Их монтаж обычно выполняется до начала укладки керамочерепицы. Для этого используются специальные держатели, которые обычно крепятся к лобовой доске.


Рисунок 15. Разные виды водостоков по материалу изготовления

Укладка керамочерепицы

Технология устройства кровли из керамической черепицы:

  1. Ревизия кровельной конструкции на предмет наличия отклонений от плоскости. Предельно допустимые отклонения для досок обрешетки – на 2 м крыши не более 5 мм.

  2. Раскладка верхнего и нижнего рядов черепицы без фиксации для определения количества черепичин в ряду. При необходимости используются половинки плиток – для этого изделия разрезаются болгаркой.

  3. Маркирование положения крайних рядов черепицы на обрешетке и промежуточных через 3-5 рядов.

  4. Вынос нижнего ряда черепицы за пределы крыши должен равняться примерно трети диаметра водосточного желоба.

  5. Укладка производится снизу вверх, крепление нижнего ряда выполняется кляймерами или саморезами толщиной 4,5 мм и длиной 50 мм.

  6. На двускатных кровлях монтаж осуществляется от одного торца к другому.

  7. На вальмовых крышах черепица укладывается с середины ската, которую требуется предварительно отбить с помощью маркировочного шнурка.


Фото 16. Процесс укладки керамочерепицы

При монтаже керамочерепицы на скаты треугольной формы изначально выкладывается средний вертикальный ряд, а уже затем нижний горизонтальный ряд, второй снизу по направлению от середины к краям, третий и т.д.

Крепить саморезами и противоветровыми кляймерами нужно только черепичины карнизного, верхнего конькового ряда, а также на торцах и хребтах, в местах примыканий к каким-либо конструктивным элементам крыши и все подрезанные изделия. Все без исключения плитки нужно крепить лишь в том случае, если в вашем районе наблюдаются сильные ветровые нагрузки.


Фото 17. Крепление черепичин противоветровыми кляймерами

Гидроизоляция ендов

Стропильная система под керамическую черепицу в месте ендов обязательно оборудуется сплошной обрешеткой, шириной не менее 350 мм с каждой стороны. Последующая технология работ:

  • На ендову наклеивается пояс-самоклейка или набивается алюминиевая полоса.

  • Крепится контрбрус , а под него наклеивается уплотнитель во избежание образования протечек.

  • Выступающие кромки черепичин аккуратно подрезаются по намеченной линии.

  • Материал фиксируется саморезами либо специальными крепежными элементами.

  • Укладываются керамические элементы с нахлестом на рядовые черепичины в пределах 200 мм.


Рисунок 18. Схема монтажа ендов на керамической кровле

Процесс укладки керамической черепицы детально показан в следующем видео:


Как видите, монтаж керамочерепицы – довольно простой процесс, однако требует точных расчетов, ответственного подхода и соблюдения всех технологических аспектов.

[~DETAIL_TEXT] =>

Современная керамическая черепица относится к категории элитных кровельных материалов. Это обусловлено не только ее декоративными качествами, но и высокими технико-эксплуатационными свойствами. Она выпускается разных видов по форме профиля и цвету. Монтаж материала требует наличия определенных навыков и соблюдения основных технологических аспектов.


Что представляет собой керамочерепица?

Керамическая черепица – штучный натуральный материал, изготовленный из обожженной глины. Процесс производства заключается в подготовке сырья, формовании глиняной заготовки, сушке и последующем обжиге при температуре в пределах 1000 °C. Также изделия могут иметь дополнительное декоративное покрытие – для этого между этапами сушки и обжига они покрываются ангобом или глазурью.

Керамическая черепица характеризуется высокими потребительскими свойствами, основными из которых являются практичность и долговечность. Срок службы этого материала при условии правильной укладки может достигать 100 лет.


Рисунок 1. Керамическая черепица разных видов на фото

Благодаря относительно небольшой теплопроводности, керамическая кровля (в комплексе с другими слоями «кровельного пирога») способствует сохранению на чердаке или мансарде прохлады в летний период и тепла зимой. Также материал не создает дополнительного шума во время непогоды (проливных дождей и града).

Особенности применения керамической черепицы

Керамическая черепица оптимально подходит для крыш с уклоном скатов не менее 22° (в зависимости от вида). Именно такой наклон обеспечивает хороший сток влаги без нарушения герметичности покрытия. При этом материал отличается предельно низким влагопоглощением, что обеспечивает высокие показатели морозостойкости – до 300 циклов замерзания/оттаивания.

Основные достоинства применения керамической черепицы:

  • Повышенная прочность – покрытие способно выдерживать значительные нагрузки.

  • Достаточная паропроницаемость – исключает вероятность образования конденсата в подкровельном пространстве.

  • Огнестойкость – материал не поддерживает горение и не распространяет огонь.

  • Устойчивость к ультрафиолету – сохраняет декоративные качества на протяжении всего периода эксплуатации.

  • Антистатичность – керамочерепица устойчива к накоплению статического электричества в отличие от таких материалов, как металлочерепица и профнастил.

  • Высокая ремонтопригодность – при повреждении достаточно приподнять соседние плитки и уложить новые изделия.

  • Стойкость к микробиологической коррозии, деформациям под воздействием нагрузок.


Рисунок 2. Разные конструкции крыш, укрытых керамочерепицей

Основным недостатком является то, что 1 м2 кровли из керамической черепицы может весить до 60 кг, поэтому необходимо сооружение усиленной стропильной системы. Материал является довольно хрупким, поэтому требует бережного отношения в процессе хранения, транспортировки и монтажа.

Разновидности и характеристики

В зависимости от формы профиля различают следующие виды керамической черепицы:

1. Волнообразная – может иметь 1 или 2 волны, оснащается специальными пазами с одной или обеих сторон для обеспечения более герметичного и надежного соединения элементов между собой.


Фото 3. Внешний вид 2-волновой керамочерепицы

2. Желобчатая (монах-монашка, мунк-мунн). Кровля формируется двумя слоями: нижний – вогнутыми черепичинами, а верхний – выпуклыми элементами. Соединяются они попарно, но при этом расходуется почти в 2 раза больше изделий по сравнению с плоской и волнообразной черепицей.


Рисунок 4. Внешний вид и пример покрытия керамочерепицей «монах-монашка»

3. Плоская керамическая черепица – рекомендована для крыш с уклоном не менее 35°. Выпускается с разными профилями, наиболее популярным считается «бобровый хвост», которая монтируется в один слоя на специализированную смесь. Остальные виды укладываются с нахлестом в виде чешуи (фото).


Фото 5. Крыша из плоской керамочерепицы

Однако это только основные разновидности керамочерепицы, каждая из которых имеет свои подвиды и может отличаться высотой, конфигурацией и декоративными качествами профиля (рис. 7).


Рисунок 6. Разные виды профиля натуральной керамической черепицы

Материал

Классическая керамочерепица производится на основе глины с добавлением разных модифицирующих добавок. Современный строительный рынок предлагает более доступные по цене аналоги – цементно-песчаные и композитные изделия (с их особенностями вы можете ознакомиться в отдельных статьях). Однако по качеству и долговечности они несколько уступают керамической кровле.


Фото 7. Процесс изготовления кровельного материала из глины

Вес 1 м2 керамической черепицы в зависимости от разновидности и особенностей укладки может достигать от 35 до 60 кг. При обустройстве стропильной системы этот факт нужно обязательно учитывать.

Размеры

Точные размеры керамической черепицы не регламентируются нормативно технической документацией. Стандартная толщина материала составляет 10 мм без учета ребер жесткости и крепежных «клыков» (при их наличии). Более точные геометрические параметры необходимо уточнять для каждого конкретного производителя.

Таблица 1. Габариты и масса наиболее распространенной на рынке кровельных материалом керамочерепицы

Разновидность

Размеры керамики

 Вес разной керамической черепицы, кг

 Расход на 1 кв. м., штук

 Длина, мм

 Ширина, мм

S-образная






444

425





285

264





4

3,3-3,5





12

14

Монах-монашка










410







 Нижний (монашка) – 210

верхний (монах) – 110





2,8



1,8







14

Пазовая






465

445

430





295

265

260





3,8-3,9

3,4-3,7

3,6





9,8-10,2

11,6-12,7

12,5

 Бобровый хвост






380





180





2





36-38

Цвета

Керамическая черепица бывает разных видов не только по форме профиля, но и по оттенку. Цвет натуральный – красный или желтый, но он может меняться в зависимости от состава, разновидности глины и режима обжига. Содержание в составе разных примесей влияет на цветовое решение следующим образом:

  • гидроксид железа – насыщенный красный;

  • марганец – темно-коричневый;

  • известь – желтые оттенки;

  • магнезит – светло-красная.


Рисунок 8. Несколько натуральных оттенков керамической черепицы

Это касается натуральной черепицы, но сегодня многие производители выпускают изделия с дополнительным покрытием, которые могут иметь практически любые цвета:

  • Ангобированная керамочерепица – на готовые элементы наносят тонкий слой цветной глины и обжигают при высокой температуре. Благодаря одинаковой структуре ангоба и черепицы, изделия не растрескиваются при перепадах температуры. Оттенок получается матовым и сохраняется на протяжении всего срока службы.


Фото 9. Внешний вид ангобированной керамической кровли

  • Глазурованный материал – глазурь, которой покрываются черепичины, представляет собой стеклообразное вещество с содержание ионов разных металлов для придания нужного цвета. По внешнему виду покрытие похоже на металлочерепицу – такое же глянцевое. Отличается более высокой влагостойкостью, но со временем растрескивается под воздействием предельно низких температур.


Фото 10. Внешний вид глазурованной керамической кровли

Особенности выбора

При выборе керамочерепицы для укрытия собственного дома важно ориентироваться на такие параметры:

  • Характеристики керамической черепицы – к основным из них относятся минимальный угол наклона скатов, рекомендуемый производителем (может составлять от 22 до 40° в зависимости от типа профиля), вес одного элемента и 1 кв. м. покрытия.

  • Габаритные размеры – определяют шаг обрешетки под укладку керамической черепицы, количество черепичин для покрытия 1 м2 крыши. Расчет материала производится на основании этих данных, поэтому определиться лучше заранее.

  • Гарантийные обязательства производителя – как правило, заводы дают гарантию на материал не менее 30 лет.

Относительно декоративных качеств, то здесь все зависит от личных предпочтений и финансовых возможностей владельца дома. При этом стоимость керамочерепицы начинается от 1000 руб./м2.


Рисунок 11. Разные виды черепицы по декоративным качествам

Необходимые инструменты и материалы

Устройство кровли из керамической черепицы предполагает необходимость применения таких инструментов:

  • болгарка с алмазным диском – для резки черепичин;

  • шуруповерт;

  • рулетка, молоток и другой вспомогательный инструмент.

Также для монтажных работ может понадобиться герметик (для герметизации отверстий при креплении саморезами), специальные противоветровые кляймеры и керамические доборные элементы для сооружения коньков, ендов и других конструктивных элементов крыши.

Монтаж черепичной кровли

Монтаж натуральной керамической черепицы по последовательности действий не отличается от укрытия крыш другими кровельными материалами и состоит из таких этапов:

  1. Сооружение стропильной системы.

  2. Создание «кровельного пирога».

  3. Устройство контробрешетки и обрешетки.

  4. Укладка черепичин.


Рисунок 12. Названия разных конструктивных элементов черепичной кровли

Подготовительные работы

Кровля из керамической черепицы сооружается только на прочной стропильной конструкции с повышенной несущей способностью. При обустройстве мансарды обязательно наличие качественного «кровельного пирога», состоящего из таких слоев:

  • Пароизоляция – специальные мембраны крепятся к стропилам со стороны мансардного помещения. Вертикальные и горизонтальные нахлесты при соединении полотен должны быть не менее 100 мм и проклеиваться двусторонним скотчем.

  • Утеплитель – чаще применяется минеральная вата в плитах. Если шаг стропил меньше, чем ширина минваты, то она режется на элементы соответствующих размеров и вставляется между стропильных ног враспор.

  • Гидроизоляция – мембрана раскатывается вдоль карниза по стропилам и крепится пароотводящей стороной наружу (в сторону черепицы). Величина нахлестов в местах соединения – не менее 100 мм.


Рисунок 13. Схема качественного «кровельного пирога» под керамочерепицу

Сооружение обрешетки

Поверх гидроизоляционной мембраны вдоль стропил набиваются бруски контробрешетки. Они также служат для создания вентиляционного зазора между гидроизоляцией и покрытием, предупреждающего образование конденсата, который может стать причиной порчи минваты и разрушения стропильной системы под керамической черепицей. Между брусками ендов и контробрешеткой рекомендуется оставить вентиляционный зазор в пределах 100 мм.

Основная обрешетка под укладку керамической черепицы набивается перпендикулярно стропилам поверх контробрешетки. Для этого применяются доски толщиной от 30 мм и шириной от 50 мм. Шаг их установки определяется размерами черепичин.


Фото 14. Процесс монтажа обрешетки по черепицу

Монтаж водостока

Для устройства водосточной системы при укладке кровельной керамической черепицы могут применяться медные, крашенные стальные, пластиковые и обычные оцинкованные изделия. Их монтаж обычно выполняется до начала укладки керамочерепицы. Для этого используются специальные держатели, которые обычно крепятся к лобовой доске.


Рисунок 15. Разные виды водостоков по материалу изготовления

Укладка керамочерепицы

Технология устройства кровли из керамической черепицы:

  1. Ревизия кровельной конструкции на предмет наличия отклонений от плоскости. Предельно допустимые отклонения для досок обрешетки – на 2 м крыши не более 5 мм.

  2. Раскладка верхнего и нижнего рядов черепицы без фиксации для определения количества черепичин в ряду. При необходимости используются половинки плиток – для этого изделия разрезаются болгаркой.

  3. Маркирование положения крайних рядов черепицы на обрешетке и промежуточных через 3-5 рядов.

  4. Вынос нижнего ряда черепицы за пределы крыши должен равняться примерно трети диаметра водосточного желоба.

  5. Укладка производится снизу вверх, крепление нижнего ряда выполняется кляймерами или саморезами толщиной 4,5 мм и длиной 50 мм.

  6. На двускатных кровлях монтаж осуществляется от одного торца к другому.

  7. На вальмовых крышах черепица укладывается с середины ската, которую требуется предварительно отбить с помощью маркировочного шнурка.


Фото 16. Процесс укладки керамочерепицы

При монтаже керамочерепицы на скаты треугольной формы изначально выкладывается средний вертикальный ряд, а уже затем нижний горизонтальный ряд, второй снизу по направлению от середины к краям, третий и т.д.

Крепить саморезами и противоветровыми кляймерами нужно только черепичины карнизного, верхнего конькового ряда, а также на торцах и хребтах, в местах примыканий к каким-либо конструктивным элементам крыши и все подрезанные изделия. Все без исключения плитки нужно крепить лишь в том случае, если в вашем районе наблюдаются сильные ветровые нагрузки.


Фото 17. Крепление черепичин противоветровыми кляймерами

Гидроизоляция ендов

Стропильная система под керамическую черепицу в месте ендов обязательно оборудуется сплошной обрешеткой, шириной не менее 350 мм с каждой стороны. Последующая технология работ:

  • На ендову наклеивается пояс-самоклейка или набивается алюминиевая полоса.

  • Крепится контрбрус , а под него наклеивается уплотнитель во избежание образования протечек.

  • Выступающие кромки черепичин аккуратно подрезаются по намеченной линии.

  • Материал фиксируется саморезами либо специальными крепежными элементами.

  • Укладываются керамические элементы с нахлестом на рядовые черепичины в пределах 200 мм.


Рисунок 18. Схема монтажа ендов на керамической кровле

Процесс укладки керамической черепицы детально показан в следующем видео:


Как видите, монтаж керамочерепицы – довольно простой процесс, однако требует точных расчетов, ответственного подхода и соблюдения всех технологических аспектов.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 27.08.2019 15:15:02 [~DATE_CREATE] => 27.08.2019 15:15:02 [CREATED_BY] => 1366671 [~CREATED_BY] => 1366671 [TIMESTAMP_X] => 27.08.2019 15:15:02 [~TIMESTAMP_X] => 27.08.2019 15:15:02 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 475 [~IBLOCK_SECTION_ID] => 475 [DETAIL_PAGE_URL] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/ [~DETAIL_PAGE_URL] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 12074219 [TIMESTAMP_X] => 27.08.2019 15:15:02 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 29184 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/f52 [FILE_NAME] => gl.jpg [ORIGINAL_NAME] => гл.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 8c440e602edef7aa83e3382b4ba005be [~src] => [SRC] => /upload/iblock/f52/gl.jpg [ALT] => Керамическая черепица: виды, свойства, особенности укладки [TITLE] => Керамическая черепица: виды, свойства, особенности укладки ) [~PREVIEW_PICTURE] => 12074219 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 25800 [~EXTERNAL_ID] => 25800 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Керамическая черепица: виды, свойства, особенности укладки [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Керамическая черепица: виды, свойства, особенности укладки [ELEMENT_META_KEYWORDS] => [ELEMENT_META_TITLE] => Керамическая черепица: разновидности, характеристики и технология монтажа [ELEMENT_META_DESCRIPTION] => Рассматриваем виды керамической черепицы, преимущества и недостатки материала. Как выбрать хорошую керамочерепицу? Технология сооружения керамической кровли. ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 157915983 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 157915977 [1] => 157915978 [2] => 157915979 [3] => 157915980 [4] => 157915981 [5] => 157915982 ) [VALUE] => Array ( [0] => 16089 [1] => 25269 [2] => 14062 [3] => 16052 [4] => 25079 [5] => 17483 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 16089 [1] => 25269 [2] => 14062 [3] => 16052 [4] => 25079 [5] => 17483 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 27.07.2017 09:56:31 [~TIMESTAMP_X] => 27.07.2017 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 25.05.2017 09:49:00 [~DATE_CREATE] => 25.05.2017 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 2017-07-27 09:56:31 [~TIMESTAMP_X] => 2017-07-27 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 2017-05-25 09:49:00 [~DATE_CREATE] => 2017-05-25 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Кровельные материалы [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Кровельные материалы [ELEMENT_META_TITLE] => Кровельные материалы [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Кровельные материалы ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/?action=BUY&id=25800 [BUY_URL] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/?action=BUY&id=25800 [~ADD_URL] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/?action=ADD2BASKET&id=25800 [ADD_URL] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/?action=ADD2BASKET&id=25800 [LINK_URL] => link.php?PARENT_ELEMENT_ID=25800 [~SUBSCRIBE_URL] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/?action=SUBSCRIBE_PRODUCT&id=25800 [SUBSCRIBE_URL] => /info/stati-o-krovle/keramicheskaya-cherepica-vidy-svojstva/?action=SUBSCRIBE_PRODUCT&id=25800 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjU4MDAiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDFhXHUwNDM1XHUwNDQwXHUwNDMwXHUwNDNjXHUwNDM4XHUwNDQ3XHUwNDM1XHUwNDQxXHUwNDNhXHUwNDMwXHUwNDRmIFx1MDQ0N1x1MDQzNVx1MDQ0MFx1MDQzNVx1MDQzZlx1MDQzOFx1MDQ0Nlx1MDQzMDogXHUwNDMyXHUwNDM4XHUwNDM0XHUwNDRiLCBcdTA0NDFcdTA0MzJcdTA0M2VcdTA0MzlcdTA0NDFcdTA0NDJcdTA0MzJcdTA0MzAsIFx1MDQzZVx1MDQ0MVx1MDQzZVx1MDQzMVx1MDQzNVx1MDQzZFx1MDQzZFx1MDQzZVx1MDQ0MVx1MDQ0Mlx1MDQzOCBcdTA0NDNcdTA0M2FcdTA0M2JcdTA0MzBcdTA0MzRcdTA0M2FcdTA0MzgiLCJjYXRlZ29yeV9pZCI6IjQ3NSIsImNhdGVnb3J5Ijp7IjQ3NSI6Ilx1MDQxYVx1MDQ0MFx1MDQzZVx1MDQzMlx1MDQzNVx1MDQzYlx1MDQ0Y1x1MDQzZFx1MDQ0Ylx1MDQzNSBcdTA0M2NcdTA0MzBcdTA0NDJcdTA0MzVcdTA0NDBcdTA0MzhcdTA0MzBcdTA0M2JcdTA0NGIifSwicHJpY2UiOm51bGwsImN1cnJlbmN5IjpudWxsfQ== [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 25800; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 217 [PRODUCTS] => Array ( [0] => 16089 [1] => 25269 [2] => 14062 [3] => 16052 [4] => 25079 [5] => 17483 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Современная керамическая черепица относится к категории элитных кровельных материалов. Это обусловлено не только ее декоративными качествами, но и высокими технико-эксплуатационными свойствами. Она выпускается разных видов по форме профиля и цвету. Монтаж материала требует наличия определенных навыков и соблюдения основных технологических аспектов.


Что представляет собой керамочерепица?

Керамическая черепица – штучный натуральный материал, изготовленный из обожженной глины. Процесс производства заключается в подготовке сырья, формовании глиняной заготовки, сушке и последующем обжиге при температуре в пределах 1000 °C. Также изделия могут иметь дополнительное декоративное покрытие – для этого между этапами сушки и обжига они покрываются ангобом или глазурью.

Керамическая черепица характеризуется высокими потребительскими свойствами, основными из которых являются практичность и долговечность. Срок службы этого материала при условии правильной укладки может достигать 100 лет.


Рисунок 1. Керамическая черепица разных видов на фото

Благодаря относительно небольшой теплопроводности, керамическая кровля (в комплексе с другими слоями «кровельного пирога») способствует сохранению на чердаке или мансарде прохлады в летний период и тепла зимой. Также материал не создает дополнительного шума во время непогоды (проливных дождей и града).

Особенности применения керамической черепицы

Керамическая черепица оптимально подходит для крыш с уклоном скатов не менее 22° (в зависимости от вида). Именно такой наклон обеспечивает хороший сток влаги без нарушения герметичности покрытия. При этом материал отличается предельно низким влагопоглощением, что обеспечивает высокие показатели морозостойкости – до 300 циклов замерзания/оттаивания.

Основные достоинства применения керамической черепицы:

  • Повышенная прочность – покрытие способно выдерживать значительные нагрузки.

  • Достаточная паропроницаемость – исключает вероятность образования конденсата в подкровельном пространстве.

  • Огнестойкость – материал не поддерживает горение и не распространяет огонь.

  • Устойчивость к ультрафиолету – сохраняет декоративные качества на протяжении всего периода эксплуатации.

  • Антистатичность – керамочерепица устойчива к накоплению статического электричества в отличие от таких материалов, как металлочерепица и профнастил.

  • Высокая ремонтопригодность – при повреждении достаточно приподнять соседние плитки и уложить новые изделия.

  • Стойкость к микробиологической коррозии, деформациям под воздействием нагрузок.


Рисунок 2. Разные конструкции крыш, укрытых керамочерепицей

Основным недостатком является то, что 1 м2 кровли из керамической черепицы может весить до 60 кг, поэтому необходимо сооружение усиленной стропильной системы. Материал является довольно хрупким, поэтому требует бережного отношения в процессе хранения, транспортировки и монтажа.

Разновидности и характеристики

В зависимости от формы профиля различают следующие виды керамической черепицы:

1. Волнообразная – может иметь 1 или 2 волны, оснащается специальными пазами с одной или обеих сторон для обеспечения более герметичного и надежного соединения элементов между собой.


Фото 3. Внешний вид 2-волновой керамочерепицы

2. Желобчатая (монах-монашка, мунк-мунн). Кровля формируется двумя слоями: нижний – вогнутыми черепичинами, а верхний – выпуклыми элементами. Соединяются они попарно, но при этом расходуется почти в 2 раза больше изделий по сравнению с плоской и волнообразной черепицей.


Рисунок 4. Внешний вид и пример покрытия керамочерепицей «монах-монашка»

3. Плоская керамическая черепица – рекомендована для крыш с уклоном не менее 35°. Выпускается с разными профилями, наиболее популярным считается «бобровый хвост», которая монтируется в один слоя на специализированную смесь. Остальные виды укладываются с нахлестом в виде чешуи (фото).


Фото 5. Крыша из плоской керамочерепицы

Однако это только основные разновидности керамочерепицы, каждая из которых имеет свои подвиды и может отличаться высотой, конфигурацией и декоративными качествами профиля (рис. 7).


Рисунок 6. Разные виды профиля натуральной керамической черепицы

Материал

Классическая керамочерепица производится на основе глины с добавлением разных модифицирующих добавок. Современный строительный рынок предлагает более доступные по цене аналоги – цементно-песчаные и композитные изделия (с их особенностями вы можете ознакомиться в отдельных статьях). Однако по качеству и долговечности они несколько уступают керамической кровле.


Фото 7. Процесс изготовления кровельного материала из глины

Вес 1 м2 керамической черепицы в зависимости от разновидности и особенностей укладки может достигать от 35 до 60 кг. При обустройстве стропильной системы этот факт нужно обязательно учитывать.

Размеры

Точные размеры керамической черепицы не регламентируются нормативно технической документацией. Стандартная толщина материала составляет 10 мм без учета ребер жесткости и крепежных «клыков» (при их наличии). Более точные геометрические параметры необходимо уточнять для каждого конкретного производителя.

Таблица 1. Габариты и масса наиболее распространенной на рынке кровельных материалом керамочерепицы

Разновидность

Размеры керамики

 Вес разной керамической черепицы, кг

 Расход на 1 кв. м., штук

 Длина, мм

 Ширина, мм

S-образная






444

425





285

264





4

3,3-3,5





12

14

Монах-монашка










410







 Нижний (монашка) – 210

верхний (монах) – 110





2,8



1,8







14

Пазовая






465

445

430





295

265

260





3,8-3,9

3,4-3,7

3,6





9,8-10,2

11,6-12,7

12,5

 Бобровый хвост






380





180





2





36-38

Цвета

Керамическая черепица бывает разных видов не только по форме профиля, но и по оттенку. Цвет натуральный – красный или желтый, но он может меняться в зависимости от состава, разновидности глины и режима обжига. Содержание в составе разных примесей влияет на цветовое решение следующим образом:

  • гидроксид железа – насыщенный красный;

  • марганец – темно-коричневый;

  • известь – желтые оттенки;

  • магнезит – светло-красная.


Рисунок 8. Несколько натуральных оттенков керамической черепицы

Это касается натуральной черепицы, но сегодня многие производители выпускают изделия с дополнительным покрытием, которые могут иметь практически любые цвета:

  • Ангобированная керамочерепица – на готовые элементы наносят тонкий слой цветной глины и обжигают при высокой температуре. Благодаря одинаковой структуре ангоба и черепицы, изделия не растрескиваются при перепадах температуры. Оттенок получается матовым и сохраняется на протяжении всего срока службы.


Фото 9. Внешний вид ангобированной керамической кровли

  • Глазурованный материал – глазурь, которой покрываются черепичины, представляет собой стеклообразное вещество с содержание ионов разных металлов для придания нужного цвета. По внешнему виду покрытие похоже на металлочерепицу – такое же глянцевое. Отличается более высокой влагостойкостью, но со временем растрескивается под воздействием предельно низких температур.


Фото 10. Внешний вид глазурованной керамической кровли

Особенности выбора

При выборе керамочерепицы для укрытия собственного дома важно ориентироваться на такие параметры:

  • Характеристики керамической черепицы – к основным из них относятся минимальный угол наклона скатов, рекомендуемый производителем (может составлять от 22 до 40° в зависимости от типа профиля), вес одного элемента и 1 кв. м. покрытия.

  • Габаритные размеры – определяют шаг обрешетки под укладку керамической черепицы, количество черепичин для покрытия 1 м2 крыши. Расчет материала производится на основании этих данных, поэтому определиться лучше заранее.

  • Гарантийные обязательства производителя – как правило, заводы дают гарантию на материал не менее 30 лет.

Относительно декоративных качеств, то здесь все зависит от личных предпочтений и финансовых возможностей владельца дома. При этом стоимость керамочерепицы начинается от 1000 руб./м2.


Рисунок 11. Разные виды черепицы по декоративным качествам

Необходимые инструменты и материалы

Устройство кровли из керамической черепицы предполагает необходимость применения таких инструментов:

  • болгарка с алмазным диском – для резки черепичин;

  • шуруповерт;

  • рулетка, молоток и другой вспомогательный инструмент.

Также для монтажных работ может понадобиться герметик (для герметизации отверстий при креплении саморезами), специальные противоветровые кляймеры и керамические доборные элементы для сооружения коньков, ендов и других конструктивных элементов крыши.

Монтаж черепичной кровли

Монтаж натуральной керамической черепицы по последовательности действий не отличается от укрытия крыш другими кровельными материалами и состоит из таких этапов:

  1. Сооружение стропильной системы.

  2. Создание «кровельного пирога».

  3. Устройство контробрешетки и обрешетки.

  4. Укладка черепичин.


Рисунок 12. Названия разных конструктивных элементов черепичной кровли

Подготовительные работы

Кровля из керамической черепицы сооружается только на прочной стропильной конструкции с повышенной несущей способностью. При обустройстве мансарды обязательно наличие качественного «кровельного пирога», состоящего из таких слоев:

  • Пароизоляция – специальные мембраны крепятся к стропилам со стороны мансардного помещения. Вертикальные и горизонтальные нахлесты при соединении полотен должны быть не менее 100 мм и проклеиваться двусторонним скотчем.

  • Утеплитель – чаще применяется минеральная вата в плитах. Если шаг стропил меньше, чем ширина минваты, то она режется на элементы соответствующих размеров и вставляется между стропильных ног враспор.

  • Гидроизоляция – мембрана раскатывается вдоль карниза по стропилам и крепится пароотводящей стороной наружу (в сторону черепицы). Величина нахлестов в местах соединения – не менее 100 мм.


Рисунок 13. Схема качественного «кровельного пирога» под керамочерепицу

Сооружение обрешетки

Поверх гидроизоляционной мембраны вдоль стропил набиваются бруски контробрешетки. Они также служат для создания вентиляционного зазора между гидроизоляцией и покрытием, предупреждающего образование конденсата, который может стать причиной порчи минваты и разрушения стропильной системы под керамической черепицей. Между брусками ендов и контробрешеткой рекомендуется оставить вентиляционный зазор в пределах 100 мм.

Основная обрешетка под укладку керамической черепицы набивается перпендикулярно стропилам поверх контробрешетки. Для этого применяются доски толщиной от 30 мм и шириной от 50 мм. Шаг их установки определяется размерами черепичин.


Фото 14. Процесс монтажа обрешетки по черепицу

Монтаж водостока

Для устройства водосточной системы при укладке кровельной керамической черепицы могут применяться медные, крашенные стальные, пластиковые и обычные оцинкованные изделия. Их монтаж обычно выполняется до начала укладки керамочерепицы. Для этого используются специальные держатели, которые обычно крепятся к лобовой доске.


Рисунок 15. Разные виды водостоков по материалу изготовления

Укладка керамочерепицы

Технология устройства кровли из керамической черепицы:

  1. Ревизия кровельной конструкции на предмет наличия отклонений от плоскости. Предельно допустимые отклонения для досок обрешетки – на 2 м крыши не более 5 мм.

  2. Раскладка верхнего и нижнего рядов черепицы без фиксации для определения количества черепичин в ряду. При необходимости используются половинки плиток – для этого изделия разрезаются болгаркой.

  3. Маркирование положения крайних рядов черепицы на обрешетке и промежуточных через 3-5 рядов.

  4. Вынос нижнего ряда черепицы за пределы крыши должен равняться примерно трети диаметра водосточного желоба.

  5. Укладка производится снизу вверх, крепление нижнего ряда выполняется кляймерами или саморезами толщиной 4,5 мм и длиной 50 мм.

  6. На двускатных кровлях монтаж осуществляется от одного торца к другому.

  7. На вальмовых крышах черепица укладывается с середины ската, которую требуется предварительно отбить с помощью маркировочного шнурка.


Фото 16. Процесс укладки керамочерепицы

При монтаже керамочерепицы на скаты треугольной формы изначально выкладывается средний вертикальный ряд, а уже затем нижний горизонтальный ряд, второй снизу по направлению от середины к краям, третий и т.д.

Крепить саморезами и противоветровыми кляймерами нужно только черепичины карнизного, верхнего конькового ряда, а также на торцах и хребтах, в местах примыканий к каким-либо конструктивным элементам крыши и все подрезанные изделия. Все без исключения плитки нужно крепить лишь в том случае, если в вашем районе наблюдаются сильные ветровые нагрузки.


Фото 17. Крепление черепичин противоветровыми кляймерами

Гидроизоляция ендов

Стропильная система под керамическую черепицу в месте ендов обязательно оборудуется сплошной обрешеткой, шириной не менее 350 мм с каждой стороны. Последующая технология работ:

  • На ендову наклеивается пояс-самоклейка или набивается алюминиевая полоса.

  • Крепится контрбрус , а под него наклеивается уплотнитель во избежание образования протечек.

  • Выступающие кромки черепичин аккуратно подрезаются по намеченной линии.

  • Материал фиксируется саморезами либо специальными крепежными элементами.

  • Укладываются керамические элементы с нахлестом на рядовые черепичины в пределах 200 мм.


Рисунок 18. Схема монтажа ендов на керамической кровле

Процесс укладки керамической черепицы детально показан в следующем видео:


Как видите, монтаж керамочерепицы – довольно простой процесс, однако требует точных расчетов, ответственного подхода и соблюдения всех технологических аспектов.

Современная керамическая черепица относится к категории элитных кровельных материалов. Это обусловлено не только ее декоративными качествами, но и высокими технико-эксплуатационными свойствами. Она выпускается разных видов по форме профиля и цвету. Монтаж материала требует наличия определенных навыков и соблюдения основных технологических аспектов.


Что представляет собой керамочерепица?

Керамическая черепица – штучный натуральный материал, изготовленный из обожженной глины. Процесс производства заключается в подготовке сырья, формовании глиняной заготовки, сушке и последующем обжиге при температуре в пределах 1000 °C. Также изделия могут иметь дополнительное декоративное покрытие – для этого между этапами сушки и обжига они покрываются ангобом или глазурью.

Керамическая черепица характеризуется высокими потребительскими свойствами, основными из которых являются практичность и долговечность. Срок службы этого материала при условии правильной укладки может достигать 100 лет.


Рисунок 1. Керамическая черепица разных видов на фото

Благодаря относительно небольшой теплопроводности, керамическая кровля (в комплексе с другими слоями «кровельного пирога») способствует сохранению на чердаке или мансарде прохлады в летний период и тепла зимой. Также материал не создает дополнительного шума во время непогоды (проливных дождей и града).

Особенности применения керамической черепицы

Керамическая черепица оптимально подходит для крыш с уклоном скатов не менее 22° (в зависимости от вида). Именно такой наклон обеспечивает хороший сток влаги без нарушения герметичности покрытия. При этом материал отличается предельно низким влагопоглощением, что обеспечивает высокие показатели морозостойкости – до 300 циклов замерзания/оттаивания.

Основные достоинства применения керамической черепицы:

  • Повышенная прочность – покрытие способно выдерживать значительные нагрузки.

  • Достаточная паропроницаемость – исключает вероятность образования конденсата в подкровельном пространстве.

  • Огнестойкость – материал не поддерживает горение и не распространяет огонь.

  • Устойчивость к ультрафиолету – сохраняет декоративные качества на протяжении всего периода эксплуатации.

  • Антистатичность – керамочерепица устойчива к накоплению статического электричества в отличие от таких материалов, как металлочерепица и профнастил.

  • Высокая ремонтопригодность – при повреждении достаточно приподнять соседние плитки и уложить новые изделия.

  • Стойкость к микробиологической коррозии, деформациям под воздействием нагрузок.


Рисунок 2. Разные конструкции крыш, укрытых керамочерепицей

Основным недостатком является то, что 1 м2 кровли из керамической черепицы может весить до 60 кг, поэтому необходимо сооружение усиленной стропильной системы. Материал является довольно хрупким, поэтому требует бережного отношения в процессе хранения, транспортировки и монтажа.

Разновидности и характеристики

В зависимости от формы профиля различают следующие виды керамической черепицы:

1. Волнообразная – может иметь 1 или 2 волны, оснащается специальными пазами с одной или обеих сторон для обеспечения более герметичного и надежного соединения элементов между собой.


Фото 3. Внешний вид 2-волновой керамочерепицы

2. Желобчатая (монах-монашка, мунк-мунн). Кровля формируется двумя слоями: нижний – вогнутыми черепичинами, а верхний – выпуклыми элементами. Соединяются они попарно, но при этом расходуется почти в 2 раза больше изделий по сравнению с плоской и волнообразной черепицей.


Рисунок 4. Внешний вид и пример покрытия керамочерепицей «монах-монашка»

3. Плоская керамическая черепица – рекомендована для крыш с уклоном не менее 35°. Выпускается с разными профилями, наиболее популярным считается «бобровый хвост», которая монтируется в один слоя на специализированную смесь. Остальные виды укладываются с нахлестом в виде чешуи (фото).


Фото 5. Крыша из плоской керамочерепицы

Однако это только основные разновидности керамочерепицы, каждая из которых имеет свои подвиды и может отличаться высотой, конфигурацией и декоративными качествами профиля (рис. 7).


Рисунок 6. Разные виды профиля натуральной керамической черепицы

Материал

Классическая керамочерепица производится на основе глины с добавлением разных модифицирующих добавок. Современный строительный рынок предлагает более доступные по цене аналоги – цементно-песчаные и композитные изделия (с их особенностями вы можете ознакомиться в отдельных статьях). Однако по качеству и долговечности они несколько уступают керамической кровле.


Фото 7. Процесс изготовления кровельного материала из глины

Вес 1 м2 керамической черепицы в зависимости от разновидности и особенностей укладки может достигать от 35 до 60 кг. При обустройстве стропильной системы этот факт нужно обязательно учитывать.

Размеры

Точные размеры керамической черепицы не регламентируются нормативно технической документацией. Стандартная толщина материала составляет 10 мм без учета ребер жесткости и крепежных «клыков» (при их наличии). Более точные геометрические параметры необходимо уточнять для каждого конкретного производителя.

Таблица 1. Габариты и масса наиболее распространенной на рынке кровельных материалом керамочерепицы

Разновидность

Размеры керамики

 Вес разной керамической черепицы, кг

 Расход на 1 кв. м., штук

 Длина, мм

 Ширина, мм

S-образная






444

425





285

264





4

3,3-3,5





12

14

Монах-монашка










410







 Нижний (монашка) – 210

верхний (монах) – 110





2,8



1,8







14

Пазовая






465

445

430





295

265

260





3,8-3,9

3,4-3,7

3,6





9,8-10,2

11,6-12,7

12,5

 Бобровый хвост






380





180





2





36-38

Цвета

Керамическая черепица бывает разных видов не только по форме профиля, но и по оттенку. Цвет натуральный – красный или желтый, но он может меняться в зависимости от состава, разновидности глины и режима обжига. Содержание в составе разных примесей влияет на цветовое решение следующим образом:

  • гидроксид железа – насыщенный красный;

  • марганец – темно-коричневый;

  • известь – желтые оттенки;

  • магнезит – светло-красная.


Рисунок 8. Несколько натуральных оттенков керамической черепицы

Это касается натуральной черепицы, но сегодня многие производители выпускают изделия с дополнительным покрытием, которые могут иметь практически любые цвета:

  • Ангобированная керамочерепица – на готовые элементы наносят тонкий слой цветной глины и обжигают при высокой температуре. Благодаря одинаковой структуре ангоба и черепицы, изделия не растрескиваются при перепадах температуры. Оттенок получается матовым и сохраняется на протяжении всего срока службы.


Фото 9. Внешний вид ангобированной керамической кровли

  • Глазурованный материал – глазурь, которой покрываются черепичины, представляет собой стеклообразное вещество с содержание ионов разных металлов для придания нужного цвета. По внешнему виду покрытие похоже на металлочерепицу – такое же глянцевое. Отличается более высокой влагостойкостью, но со временем растрескивается под воздействием предельно низких температур.


Фото 10. Внешний вид глазурованной керамической кровли

Особенности выбора

При выборе керамочерепицы для укрытия собственного дома важно ориентироваться на такие параметры:

  • Характеристики керамической черепицы – к основным из них относятся минимальный угол наклона скатов, рекомендуемый производителем (может составлять от 22 до 40° в зависимости от типа профиля), вес одного элемента и 1 кв. м. покрытия.

  • Габаритные размеры – определяют шаг обрешетки под укладку керамической черепицы, количество черепичин для покрытия 1 м2 крыши. Расчет материала производится на основании этих данных, поэтому определиться лучше заранее.

  • Гарантийные обязательства производителя – как правило, заводы дают гарантию на материал не менее 30 лет.

Относительно декоративных качеств, то здесь все зависит от личных предпочтений и финансовых возможностей владельца дома. При этом стоимость керамочерепицы начинается от 1000 руб./м2.


Рисунок 11. Разные виды черепицы по декоративным качествам

Необходимые инструменты и материалы

Устройство кровли из керамической черепицы предполагает необходимость применения таких инструментов:

  • болгарка с алмазным диском – для резки черепичин;

  • шуруповерт;

  • рулетка, молоток и другой вспомогательный инструмент.

Также для монтажных работ может понадобиться герметик (для герметизации отверстий при креплении саморезами), специальные противоветровые кляймеры и керамические доборные элементы для сооружения коньков, ендов и других конструктивных элементов крыши.

Монтаж черепичной кровли

Монтаж натуральной керамической черепицы по последовательности действий не отличается от укрытия крыш другими кровельными материалами и состоит из таких этапов:

  1. Сооружение стропильной системы.

  2. Создание «кровельного пирога».

  3. Устройство контробрешетки и обрешетки.

  4. Укладка черепичин.


Рисунок 12. Названия разных конструктивных элементов черепичной кровли

Подготовительные работы

Кровля из керамической черепицы сооружается только на прочной стропильной конструкции с повышенной несущей способностью. При обустройстве мансарды обязательно наличие качественного «кровельного пирога», состоящего из таких слоев:

  • Пароизоляция – специальные мембраны крепятся к стропилам со стороны мансардного помещения. Вертикальные и горизонтальные нахлесты при соединении полотен должны быть не менее 100 мм и проклеиваться двусторонним скотчем.

  • Утеплитель – чаще применяется минеральная вата в плитах. Если шаг стропил меньше, чем ширина минваты, то она режется на элементы соответствующих размеров и вставляется между стропильных ног враспор.

  • Гидроизоляция – мембрана раскатывается вдоль карниза по стропилам и крепится пароотводящей стороной наружу (в сторону черепицы). Величина нахлестов в местах соединения – не менее 100 мм.


Рисунок 13. Схема качественного «кровельного пирога» под керамочерепицу

Сооружение обрешетки

Поверх гидроизоляционной мембраны вдоль стропил набиваются бруски контробрешетки. Они также служат для создания вентиляционного зазора между гидроизоляцией и покрытием, предупреждающего образование конденсата, который может стать причиной порчи минваты и разрушения стропильной системы под керамической черепицей. Между брусками ендов и контробрешеткой рекомендуется оставить вентиляционный зазор в пределах 100 мм.

Основная обрешетка под укладку керамической черепицы набивается перпендикулярно стропилам поверх контробрешетки. Для этого применяются доски толщиной от 30 мм и шириной от 50 мм. Шаг их установки определяется размерами черепичин.


Фото 14. Процесс монтажа обрешетки по черепицу

Монтаж водостока

Для устройства водосточной системы при укладке кровельной керамической черепицы могут применяться медные, крашенные стальные, пластиковые и обычные оцинкованные изделия. Их монтаж обычно выполняется до начала укладки керамочерепицы. Для этого используются специальные держатели, которые обычно крепятся к лобовой доске.


Рисунок 15. Разные виды водостоков по материалу изготовления

Укладка керамочерепицы

Технология устройства кровли из керамической черепицы:

  1. Ревизия кровельной конструкции на предмет наличия отклонений от плоскости. Предельно допустимые отклонения для досок обрешетки – на 2 м крыши не более 5 мм.

  2. Раскладка верхнего и нижнего рядов черепицы без фиксации для определения количества черепичин в ряду. При необходимости используются половинки плиток – для этого изделия разрезаются болгаркой.

  3. Маркирование положения крайних рядов черепицы на обрешетке и промежуточных через 3-5 рядов.

  4. Вынос нижнего ряда черепицы за пределы крыши должен равняться примерно трети диаметра водосточного желоба.

  5. Укладка производится снизу вверх, крепление нижнего ряда выполняется кляймерами или саморезами толщиной 4,5 мм и длиной 50 мм.

  6. На двускатных кровлях монтаж осуществляется от одного торца к другому.

  7. На вальмовых крышах черепица укладывается с середины ската, которую требуется предварительно отбить с помощью маркировочного шнурка.


Фото 16. Процесс укладки керамочерепицы

При монтаже керамочерепицы на скаты треугольной формы изначально выкладывается средний вертикальный ряд, а уже затем нижний горизонтальный ряд, второй снизу по направлению от середины к краям, третий и т.д.

Крепить саморезами и противоветровыми кляймерами нужно только черепичины карнизного, верхнего конькового ряда, а также на торцах и хребтах, в местах примыканий к каким-либо конструктивным элементам крыши и все подрезанные изделия. Все без исключения плитки нужно крепить лишь в том случае, если в вашем районе наблюдаются сильные ветровые нагрузки.


Фото 17. Крепление черепичин противоветровыми кляймерами

Гидроизоляция ендов

Стропильная система под керамическую черепицу в месте ендов обязательно оборудуется сплошной обрешеткой, шириной не менее 350 мм с каждой стороны. Последующая технология работ:

  • На ендову наклеивается пояс-самоклейка или набивается алюминиевая полоса.

  • Крепится контрбрус , а под него наклеивается уплотнитель во избежание образования протечек.

  • Выступающие кромки черепичин аккуратно подрезаются по намеченной линии.

  • Материал фиксируется саморезами либо специальными крепежными элементами.

  • Укладываются керамические элементы с нахлестом на рядовые черепичины в пределах 200 мм.


Рисунок 18. Схема монтажа ендов на керамической кровле

Процесс укладки керамической черепицы детально показан в следующем видео:


Как видите, монтаж керамочерепицы – довольно простой процесс, однако требует точных расчетов, ответственного подхода и соблюдения всех технологических аспектов.

Композитная черепица Luxard Classic (мокко)

Покрытие из алюцинка. Не подвержена коррозии, устойчива к жаре и морозу, не боится резких...
От 1127 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Мягкая кровля Shinglas ДЖАЗ, текстура "драконий зуб" (сицилия)

Двухслойная гибкая черепица. Гарантия 50 лет. Полезная площадь в упаковке 2 кв.м. Имеет ос...
От 430 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Velur20, мокрый асфальт (RAL 7024) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 594.88 руб/м²
Подробнее
© СтройПартнер | st-par.ru

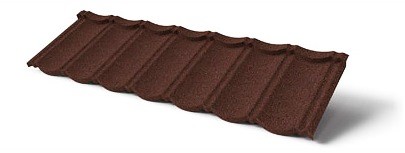

Композитная черепица Grand Line Classic Шоколад (6 волн)

Композитная металлочерепица Grand Line - металлочерепица с каменной (базальтовой) посыпкой...
От 1300 руб/м²
Подробнее
© СтройПартнер | st-par.ru

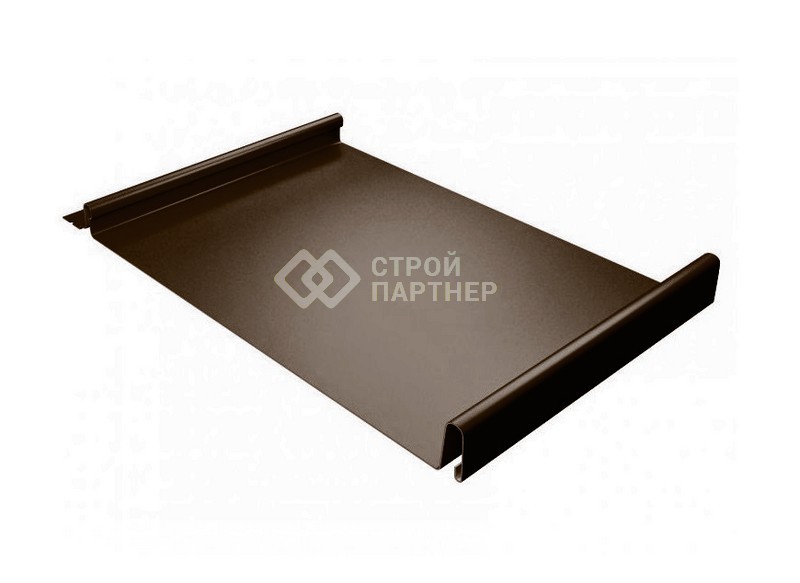

Кликфальц Grand Line Стальной бархат, темно-коричневый (RR 32) 0,5 мм

Современный и надежный кровельный материал, который отлично сочетается с различными архите...
От 558 руб/м²
Подробнее
© СтройПартнер | st-par.ru

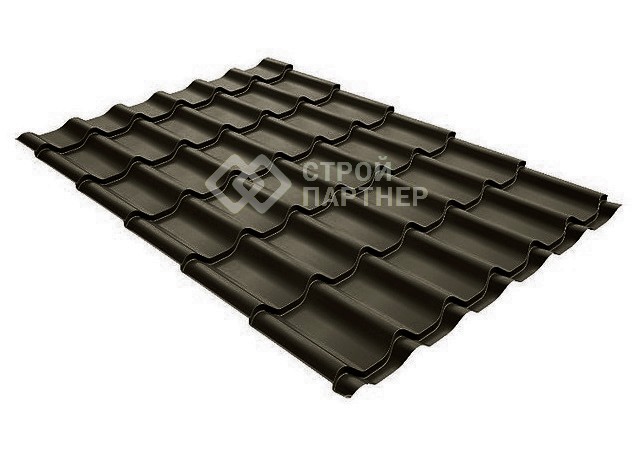

Металлочерепица Grand Line Classic, Pural, Темно-коричневый (RR 32) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 703 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Кровельные материалы

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
