Надежность и долговечность кровельной системы зависит не только от качества используемого покрытия, но и от того, насколько правильно выполнен монтаж профнастила. Только соблюдение всех технологических аспектов работ может гарантировать абсолютную герметичность кровли и устойчивость ко всем капризам природы – будь то проливные дожди, ураганы или снегопады. В этой статье мы рассмотрим подробную инструкцию по креплению профлиста и основных доборных элементов.
Особенности выбора профнастила для кровли
При выборе профилированных листов для укрытия кровли необходимо ориентироваться на множество параметров. Особого внимания заслуживает уклон скатов, в зависимости от которого определяется шаг обрешетки под покрытие и оптимально подходящая марка профлиста.
Укладка профнастила может выполняться на скаты с разным углом наклона – от 12° и более. Допускается монтаж на более пологие крыши, но в этом случае требуются дополнительные меры по усилению стропильной конструкции и обрешетки, герметизации мест поперечного и продольного соединения листов.
Опытные кровельщики не рекомендуют использовать для крыш профнастил с высотой профиля менее 20 мм – чем он больше, тем большей жесткостью обладает материало. Однако на практике успешно применяются даже листы марок С10 при обеспечении достаточного для беспрепятственного схода снежных масс наклона.

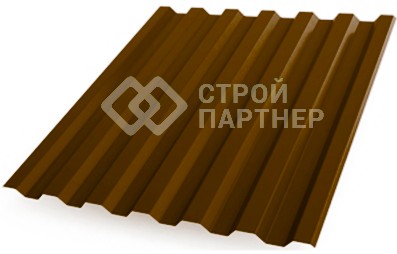

Фото 1. Профлист с разной высотой профиля
Основные виды профилированных листов, используемые для крыш частных домов:

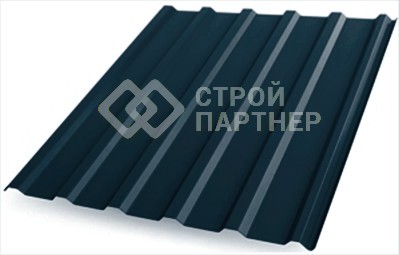

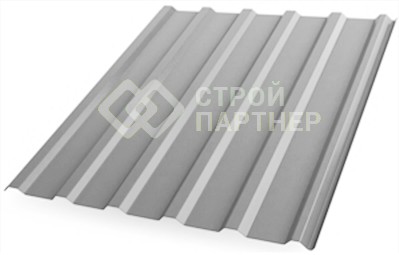

- Стеновые – материалы марок С10, С20 и С21 являются наиболее востребованными среди владельцев загородных домов. Это обусловлено оптимальным соотношением эксплуатационных характеристик и цены.

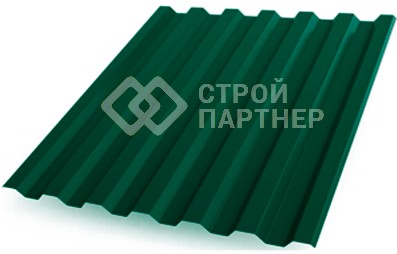

Рисунок 2. Внешний вид кровельного материала типа С21
- Несуще-стеновые – изделия типа НС35 обычно выбираются при необходимости укрытия кровель с минимальным уклоном в районах с большими снеговыми нагрузками.

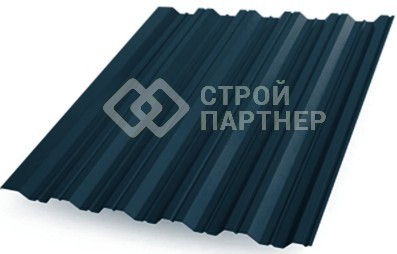

Рисунок 3. Внешний вид и размеры листа марки НС35
Несущий профлист с высотой волны от 60 мм (например, Н60, Н75) в частном домостроении используется крайне редко из-за высокой стоимости. Такое покрытие является самонесущим и применяется в основном для покрытия крыш промышленных объектов.
Не менее важное значение имеет толщина профлиста – в зависимости от марки она может составлять от 0,35 до 0,9 мм. Для кровли рекомендуется использовать покрытие толщиной не менее 0,5 мм, которое характеризуется оптимальными показателями прочности и жесткости.
Еще один важный параметр – разновидность защитно-декоративного покрытия. Наиболее качественным и долговечным считается материал с полимерным покрытием Quarzit и Pural. Крупные производители на такой профнастил дают официальную гарантию 50 лет на сквозную коррозию и 35 лет – на внешний вид.
Как избежать повреждений при транспортировке и монтаже материала?
Транспортировать листы профнастила нужно предельно аккуратно, чтобы избежать деформации и механических повреждений. Перевозка должна производиться на транспорте с длиной прицепа или кузова равной или на 200 мм большей, чем длина упаковки с профлистом. Также требуется исключить вероятность самопроизвольного перемещения продукции путем закрепления продукции по всей длине.
Во избежание повреждений при монтаже кровли из профнастила следует соблюдать следующие правила:
- Подача листов на крышу должна осуществляться по предварительно установленным доскам.
Фото 4. Подача профлиста на крышу
-
Перемещаться по уже уложенному кровельному покрытию допускается только в мягкой обуви, а наступать можно лишь в местах расположения досок обрешетки.
-
Запрещено класть на профлист тяжелый груз, а также металлический инструмент, который может оставить царапины.
-
Небольшие царапины и сколы защитно-декоративного покрытия на листах необходимо закрасить специальной ремонтной краской, которая покупается вместе с кровельным материалом.
Фото 5. Закрашивание царапин и потертостей на профлисте
Особенности резки профлиста
Довольно часто при монтаже листов профнастила на крышу требуется подрезать листы по длине или ширине. Для этих целей не допускается применять абразивный инструмент – это сокращает срок службы защитного полимерного покрытия.
Резку можно выполнять следующими видами инструмента:
- электрическими вырубными ножницами;
Фото 6. Порезка материала электроножницами
- дрелью со специальной насадкой «стальной бобер»;
Фото 7. Насадка на дрель «стальной бобер»
- резаком с диском по металлу (листы с высотой волны не более 40 мм);
Фото 8. Подрезка профлиста мультифункциональным резаком
- электролобзиком;
Рисунок 9. Резание профилированного листа электрическим лобзиком
- ручными ножницами по металлу;
Фото 10. Резка ручными ножницами
Влияние наклона крыши на монтаж
Чтобы правильно покрыть крышу профнастилом своими руками, нужно учитывать угол наклона скатов. Он влияет на величину продольного и поперечного нахлеста листов и на технологию их укладки. Обычно профлист монтируется на конструкции с уклоном от 12°, но при устройстве усиленной стропильной системы, сплошной обрешетки и дополнительно герметизации нахлестов возможна укладка на скаты с наклоном от 8°.
Зависимость величины продольного и поперечного нахлеста от угла наклона крыши:
-
для 8-10° поперечный нахлест – не менее 300 мм, продольный – обязательно 2 гофры;
-
для 10-15° поперечный – не меньше 200 мм, продольный – допускается 1 гофра;
-
для более 15° поперечный – 170 мм, продольный – 1 гофра.
Рисунок 11. Рекомендуемая величина нахлестов для крыш с разным наклоном
При укладке профнастила на крышу с наклоном менее 12° обязательно выполняется дополнительная герметизация поперечных и продольных стыков. Для этого можно использовать кровельный герметик, бутил-каучуковую ленту или шнур. Листы с небольшой высотой волны укладываются с продольным нахлестом в 2 гофры.
Подготовка и монтаж обрешетки
Установка профнастила выполняется на предварительно сооруженную обрешетку из досок толщиной 25-30 мм и шириной 100-150 мм. Для устройства надежного основания нужно определить оптимальный шаг крепления пиломатериалов.
Шаг обрешетки
Обрешетка бывает нескольких видов:
-
Сплошная – сооружается на крышах с уклоном до 15°. В этом случаем между досками надо обеспечить компенсационный зазор в пределах 5-10 мм, чтобы предупредить их деформацию из-за изменения размеров при перепадах температурно-влажностного режима.
-
Шаговая (разреженная) – доски монтируются с определенным шагом. Обычно применяется для кровель с уклоном более 15°.
Рисунок 12. Сплошная и разреженная обрешетка
Таблица 1. Стандартный шаг обрешетки в зависимости от марки профнастила и уклона крыши
|
Марка профлиста |
Угол наклона кровли, град. |
Толщина листа, мм |
Шаг обрешетки, мм |
|
С-10 |
до 15 |
0,5 |
сплошная |
|
свыше 15 |
0,5 |
до 300 |
|
|
С-20 |
до 15 |
0,5-0,7 |
сплошная |
|
свыше 15 |
0,5-0,7 |
до 500 |
|
|
С-21 |
до 15 |
0,5-0,7 |
до 300 |
|
свыше 15 |
0,5-0,7 |
до 650 |
|
|
НС-35 |
до 15 |
0,5-0,7 |
до 500 |
|
свыше 15 |
0,5-0,7 |
до 1000 |
|
|
Н-60 |
от 8 |
0,7-0,9 |
до 3000 |
|
Н-75 |
от 8 |
0,7-0,9 |
до 4000 |
В таблице 1 представлен рекомендуемый шаг, более точный расчет лучше доверить специалистам. В этом случае при определении расстояния между досками будут учтены все без исключения факторы, включая снеговые и ветровые нагрузки в районе строительства.
Устройство обрешетки
Сооружение обрешетки для крыши из профнастила своими руками:
1. Обработать все пиломатериалы антисептическим составом для защиты от поражения грибком, плесенью и насекомыми-вредителями.
2. Поверх стропил и гидроизоляционной мембраны набить рейки контробрешетки (толщиной 40-50 мм и шириной 50 мм). Данная конструкция нужна для формирования вентиляционного зазора, который служит для вентиляции подкровельного пространства и предупреждает образование конденсата на внутренней поверхности кровельного покрытия.
Фото 13. Смонтированные рейки контробрешетки
3. Разметить на рейках контробрешетки места крепления досок обрешетки.
4. Уложить перпендикулярно стропилам доски обрешетки и выровнять их согласно разметке. Крепление начинать с карнизной доски, при этом линия карниза должна быть идеально ровной.
5. Прикрутить доски саморезами, длина которых в 3 раза больше, чем толщина пиломатериала.
Фото 14. Готовая обрешетка под укрытие крыши профнастилом
Сращивать доски по длине нужно таким образом, чтобы стык приходился на рейку контробрешетки. Места стыковки на соседних рядах не должны располагаться на одном бруске – необходимо размещать их в шахматном порядке для обеспечения повышенной надежности конструкции.
Правила и особенности монтажа профнастила
Технология монтажа кровли из профлиста состоит из нескольких этапов:
- Установка крюков для водосточного желоба и карнизной планки. Длинные крюки крепятся на карнизную доску (первая доска обрешетки), рекомендуемая длина которой составляет 200 мм. Короткие крюки фиксируются на лобовую доску.
Рисунок 15. Пример крепления крюков к карнизной (а) и лобовой доске (б)
-
Укрытие крыши профлистом. Монтажу кровельного материала нужно уделить особое внимание, поэтому подробно этот процесс будет рассмотрен ниже.
-
Монтаж коньковой планки. Крепление выполняется после укладки и крепления профнастила в его верхние гофры – для этого применяются саморезы «металл-металл» размером 5,5×19 мм с уплотнительной прокладкой. Шаг расположения крепежных элементов не более 800 мм. Во избежание задувания снега в подкровельное пространство рекомендуется использовать специальный уплотнитель.
Рисунок 16. Крепление коньковой планки
- Монтаж торцевых планок. До их крепления по линиям фронтонов необходимо набить опорные доски. Изделия фиксируются саморезами 5,5×19 мм к крайней верхней гофре профилированного листа и к опорной доске. Между собой планки обычно соединяются с нахлестом 50 мм.
Рисунок 17. Схема фиксации торцевых планок
Порядок укладки и крепления листов
Для крепления профнастила к обрешетке используются саморезы 4,8×29 или 4,8×35 мм с уплотнительной прокладкой из ЭПДМ-резины. Прикручивать листы нужно аккуратно, чтобы эта прокладка была немного сжата. При перетягивании или недотягивании высок риск нарушения герметичности.
Рисунок 18. Правильно вкрученный саморез, обеспечивающий герметичность покрытия
Профилированные листы имеют разные размеры или форму накрывающей и накрываемой стороны. На изделия марок С-10, С-20 и НС 35 есть капиллярная канавка на накрываемой стороне, а у материалов С-21, Н-60 и Н-75 крайняя гофра с накрываемой стороны короче на 2-3 мм.
Начинать укладывать профнастил можно с любого торца, но с обеспечением расположения первого листа накрывающей стороной к торцу. При этом важно идеально ровно расположить первый лист, поскольку от этого зависит точность геометрии и эстетичность всего ската.
Инструкция по монтажу и креплению профнастила на разных участках крыши:
-
Фиксация покрытия к обрешетке. Выполняется в нижнюю волну в месте расположения досок – желательно, чтобы саморез располагался в самом ее центре. Крепежные элементы должны размещаться в шахматном порядке. Точки крепления располагаются через одну гофру для покрытия с высоким профилем и через две – для изделий с низкой волной. При наличии капиллярной канавки саморез надо вкручивать со смещением от нее.
-
Продольное соединение кровельного материала. Во избежание образования зазоров на продольных стыках нужно плотно прижать накрывающий лист к накрываемому и стянуть их саморезом 5,5×19 мм.
Рисунок 19. Схема правильного крепления листов к обрешетке и на продольном стыке
- Крепление на карнизе. Обычно листы крепятся с выносом за край карнизной планки на 30-50 мм, чтобы дождевая и талая вода попадала непосредственно в водосточный желоб. Карнизная планка защищает деревянную доску от брызг. Профлист по краю карниза прикручивается саморезами в каждую гофру.
Рисунок 20. Фиксация листов на карнизе
-
Поперечное соединение профлистов. Место поперечного стыка должно находиться на доске обрешетки. Крепление саморезами производится в каждую волну.
-
Фиксация в месте конька. Между крайними верхними досками обрешетки должен быть обеспечен зазор в пределах 70-100 мм. Эти обрешетины служат опорными элементами для конька. Крепление листов к ним тоже выполняется в каждую гофру.
-
Крепление по торцам. По торцевой линии профлист прикручивается к каждой обрешетине, саморезы вкручиваются в крайнюю волну, которая прилегает к доскам обрешетки.
Укладка и крепление профилированных листов показаны в следующем видео:
Технология монтажа доборных элементов
Многих домашних мастеров интересует вопрос о том, как правильно покрыть крышу профнастилом своими руками в местах ендов, прохода дымоходов, боковых и верхних примыканий. Это один из самых сложных и ответственных этапов, так как нужно обеспечить абсолютную герметичность данных узлов.
В этом пункте мы подробно рассмотрим инструкцию по правильному обустройству наиболее сложных участков на кровле из профнастила – ендов и обхода дымохода.
Обход дымоходов
Чтобы правильно обойти дымоход нужно изготовить и установить фартук из оцинкованной стали и смонтировать планки примыканий. Технология работ следующая:
-
По всем граням дымохода наметить линию на высоте 150 мм верхней плоскости профнастила.
-
Изготовить 3 детали фартука – боковые и нижнюю. При этом они должны подниматься на 150 мм на боковые грани дымохода, заходить на скат на 200 мм, боковые элементы доходить нижней частью до низа нижней детали, а верхней частью – уходить на 150-200 мм выше дымохода.
Рисунок 21. Устройство фартука для обхода дымохода
-
Соединить все элементы между собой, а нижний – прикрутить к обрешетке.
-
Верхняя часть фартука должна перехватить поток воды над дымоходом, чтобы «провести» ее вдоль конструкции и вывести на кровельное покрытие ниже дымоходной трубы. Проще всего это реализовать путем заведения верхнего элемента фартука под конек поверх уложенных профлистов.
-
Изготовить верхнюю деталь фартука – она должна доходить до разметки на дымоходе, накрывать по бокам боковые элементы, заходить под конек на такое же расстояние, как профилированные листы.
-
Соединить верхний элемент фартука с боковыми, при необходимости произвести герметизацию в местах соединения деталей.
-
Закрепить планку примыкания поверх фартука по периметру дымохода в предварительно сделанную штробу или внакладку для предупреждения попадания воды с его боковых поверхностей. Заполнить штробу или наружную отбортовку планки кровельным герметиком.
Фото 22. Обход дымохода на кровли из профлиста
Ендовы
Установка профнастила своими руками на крышах сложной формы (например, многощипцовых) предполагает необходимость качественного обустройства ендов – внутренних углов, образующихся в месте примыкания двух скатов.
Инструкция по правильному обустройству ендов:
-
В ендове между деталями основной обрешетки установить дополнительные доски для повышения надежности узла.
-
Смонтировать планки ендов снизу вверх с обеспечением нахлеста 200-300 мм.
Рисунок 23. Схема усиления обрешетки и расположения нижней планки ендовы
-
Обрезать нижнюю планку немного ниже линии карниза и сделать на ней отбортовку. Вдоль смонтировать универсальный уплотнитель.
-
Разметить и обрезать профилированные листы, примыкающие к ендове. Они не должны доходить до оси ендовы примерно на 60-100 мм с каждой стороны.
-
Прикрутить листы – можно вместе с планкой ендовы, но необходимо обеспечить расстояние не менее 250 мм от места крепления до осевой линии узла.
-
Установить декоративные (верхние) планки ендовы – выполняется для декорации косых резов профлиста и предупреждения задувания снега между листами и ендовой. Декоративные планки монтируются снизу вверх с нахлестом 100 мм и крепятся саморезами в верхние гофры профнастила.
Рисунок 24. Конструкция ендовы без верхней декоративной планки
Особенности монтажа профнастила на крышу рассмотрены в следующем видео:
