Кровля из металлочерепицы считается одним из оптимальных способов сооружения крыши здания – как в плане стоимости, так и с точки зрения надежности. Также весомым достоинством является относительно простой процесс монтажа стальных листов, что обеспечивается большим выбором размеров изделий и их небольшим весом. Но для качественного выполнения работ все же нужны определенные навыки, а главное – компетентная информация с последовательностью основных и дополнительных операций.

Технология устройства кровли из металлочерепицы.jpg

Плюсы и минусы покрытия

Металлочерепица – стальные профилированные листы с защитно-декоративным полимерным покрытием, которые имитируют натуральную керамическую черепицу. Толщина стандартных изделий составляет 0,5-0,6 мм. Выпускается более тонкий материал (0,35-0,45), но он недолговечен – быстро окисляется и поражается коррозией. Листы толщиной 0,7-0,8 относятся к элитному сегменту кровельного покрытия, являются самыми качественными и, соответственно, дорогостоящими.

Рисунок 1. Структура металлочерепичного листа.jpg

Рисунок 1. Структура металлочерепичного листа

Основные преимущества металлочерепичных листов:

  • Малый вес – в пределах 3,5-6 кг в зависимости от толщины. Это позволяет монтировать листы на шаговую обрешетку без усиления стропильной системы.
  • Простое устройство металлочерепицы – главное качественно сделать стропильную систему и обрешетку под укладку листов.
  • Стойкость к коррозии – цинковое и полимерное покрытия обеспечивают надежную защиту материала от образования ржавчины под воздействием влаги. Но учитывайте, что при неправильной укладке даже двойная антикоррозионная защита не способна будет защитить стальную основу.
  • Хорошая жесткость и прочность – материал выдерживает довольно большие нагрузки за счет волнистого профиля.
  • Наличие любых доборных элементов – ендовы, специальные планки для карнизов и фронтонов, коньки, снегозадержатели, элементы водостоков, лестницы, молниезащита, примыкания для дымоходов и вентиляционных труб.

Средний срок службы данного кровельного покрытия составляет не менее 20 лет, но все зависит от толщины листа и вида полимерного покрытия. Так, на изделия, покрытые полиуретаном, крупные производители дают до 50 лет гарантии на сквозную коррозию.

Устройство кровли из металлочерепицы: технология и выбор конструкции

Различают 2 основных типа крыш – холодная и утепленная. По конструктивному исполнению они не отличаются, разница заключается лишь в наличии структуре «кровельного пирога» – в теплой кровле присутствует теплоизоляционный материал и пароизоляционная мембрана. Однако устройство крыши под металлочерепицу необходимо рассмотреть подробнее.

Конструкция холодной кровли

Данный тип крыши не предполагает наличия теплоизоляционного материала, что обеспечивает естественную вентиляцию подкровельного пространства и исключает вероятность образования конденсата от разницы температур. Поэтому устройство кровли из металлочерепицы по этой технологии предполагает применение только гидроизоляционной пленки, без пароизоляции.

Рисунок 2. Конструкция холодной крыши.jpg

Рисунок 2. Конструкция холодной крыши

При выборе холодного типа крыши обычно утепляется перекрытие чердака или нежилого этажа.

Устройство утепленной (мансардной) кровли

Теплая крыша из металлочерепицы предполагает необходимость формирования многослойного «кровельного пирога». Как правило, выбирается в случаях, когда мансардный этаж будет отапливаемым. Здесь обязательно применение пароизоляционной мембраны, которая нужна для защиты утеплителя от влаги, содержащейся в парах. Укладывается пароизоляция со стороны внутреннего пространства мансарды.

Рисунок 3. Конструкция утепленной крыши.jpg

Рисунок 3. Конструкция утепленной крыши

Общие правила и советы по монтажу металлочерепицы

Минимальный угол наклона ската для обустройства кровли из металлочерепичных листов составляет 14°. Качественный «кровельный пирог» предполагает обязательное наличие контробрешетки – она нужна для обеспечения вентиляционного зазора между гидроизоляцией и стальными листами. Вентзазор способствует быстрому «выветриванию» конденсата. Поверх контробрешетки сооружается основная обрешетка.

Рисунок 4. Каркас под укладку металлочерепичных листов.jpg

Рисунок 4. Каркас под укладку металлочерепичных листов

Холодная и теплая кровля из металлочерепицы сооружаются с соблюдением следующих правил:

  • При устройстве двускатных крыш листы укладываются в любом направлении, основной ориентир – удобство работы. Главное – обеспечить нахлест в одну волну.
  • Шатровые конструкции перекрываются по направлению сверху вниз, начиная с самого высокого участка.
  • Прямолинейность обрешетки напрямую влияет на внешний вид и водонепроницаемость покрытия, поэтому рекомендуется несколько раз все тщательно проверить и только после этого приступать к укладке металлочерепицы.
  • При стыковке вспомогательных элементов с металлочерепичными листами образуются зазоры – их в обязательном порядке нужно заделывать с применением силиконовых герметиков и уплотнительных лент.
  • Оптимальная длина листа – до 4,5 м, с более длинными изделиями работать неудобно и опасно.
  • Нижние листы после монтажа должны выступать на 50 мм над уровнем карниза.
  • Подшивку карниза лучше выполнять специальными виниловыми софитами.

Фото 5. Применение винилового софита для подшивки карниза.jpg

Фото 5. Применение винилового софита для подшивки карниза

Разрез металлочерепицы осуществляется только специальными ножницами – болгарка с абразивным кругом повредит защитно-декоративное покрытие.

Схема кровельной системы

Надежность и долговечность кровли напрямую зависит от того, насколько грамотно разработан и сделан «кровельный пирог». Каждый конструктивный элемент в нем выполняет свои функции, а в комплексе обеспечивают герметичность, необходимую жесткость, прочность, достаточный уровень тепло- и звукоизоляции.

Рисунок 6. Правильная схема кровли из металлочерепицы.jpg

Рисунок 6. Правильная схема кровли из металлочерепицы

Конструкция кровли из металлочерепицы включает такие конструктивные элементы:

  • Стропильная система – основная конструкция крыши, воспринимающая нагрузки и передающая их на нижние несущие элементы здания.
  • Пароизоляция – специальная мембрана, выступающая в качестве защиты от проникновения из теплых помещений насыщенного влагой пара к утеплителю и элементам стропильной системы. Крепится изнутри крыши к стропильным ногам степлером с обеспечением нахлеста отдельных листов не менее 100 мм. Места стыковки проклеиваются специальным двухсторонним скотчем.
  • Теплоизоляция – слой утеплителя (как правило, используется минеральная вата), обеспечивающего оптимальный температурный режим на отапливаемой мансарде. Укладывается между стропильными ногами.
  • Ветрогидрозащита – специализированная мембрана для защиты подкровельного пространства от проникновения влаги и выдувания утеплителя. Крепится поверх теплоизоляции к стропилам с наружной стороны кровли.
  • Подшивка – служит в качестве чистовой или черновой отделки мансардного этажа и опорной поверхностью для укладки теплоизоляционного материала.
  • Контробрешетка – нужна для обеспечения вентиляционного зазора, необходимого для циркуляции воздуха в подкровельном пространстве. Сооружается из брусков сечением 50х50 мм, которые крепятся прямо поверх стропильных ног в одном с ним направлении.
  • Обрешетка – основа для крепления металлочерепицы. Состоит из перпендикулярно расположенных по отношению к брускам контробрешетки досок.

Эксперты рекомендуют сооружать обрешетку уже после выбора и закупки металлочерепичных листов, поскольку основные геометрические параметры (рабочая ширина, длина и высота волны) могут незначительно отличаться в зависимости от модели, производителя и т.д.

Рисунок 7. Стандартная металлочерепица – чертеж с основными размерами.jpg

Рисунок 7. Стандартная металлочерепица – чертеж с основными размерами

Пошаговая инструкция

Чтобы в результате получить качественную кровельную систему, которая прослужит не один десяток лет, нужно ответственно подойти к выполнению работ. Изначально рекомендуем детально изучить пошаговую инструкцию и рекомендации опытных строителей по устройству кровли из металлочерепицы.

Стропильная система

Для сооружения стропильной системы обычно применяется брус толщиной не менее 50 мм и шириной 100-200 мм в зависимости от предполагаемых нагрузок и размеров кровли. Шаг между стропилами выбирается в пределах 600-900 мм. Для создания «кровельного пирога» под утепленную крышу оптимальным значением является 600 мм – в соответствии со стандартной шириной минераловатных плит.

Рисунок 8. Пример стропильной системы для 4-скатной крыши.jpg

Рисунок 8. Пример стропильной системы для 4-скатной крыши

«Кровельный пирог»

Создание кровельного пирога выполняется в такой последовательности:

  1. Между стропильными ногами плотно укладывается минеральная вата.

    Фото 9. Процесс утепления крыши.jpg

    Фото 9. Процесс утепления крыши

  2. С внутренней стороны крыши прокладывается пароизоляционная мембрана и фиксируется к стропилам.
  3. Выполняется подшивка с использованием досок, гипсокартона, OSB или другого выбранного материала.
  4. Поверх утеплителя с наружной стороны крыши настилается ветрогидроизоляционная мембрана. Здесь важно учесть, что пленка не должна вплотную ложиться на утеплитель – между ними должен остаться зазор минимум 20-30 мм. Нахлест при стыковке отдельных кусков пленки составляет минимум 100 мм, на сложных участках (ендовы, стыковка скатов) – 200-300 мм.

    Фото 10. Настил ветрогидроизоляционной мембраны.jpg

    Фото 10. Настил ветрогидроизоляционной мембраны

  5. По стропилам поверх гидроизоляции набивается контробрешетка. Для этого применяются бруски сечением 50х50 мм.

Обрешетка

Для сооружения обрешетки применяются доски толщиной 25-32 мм и шириной 100 мм. Все элементы требуется обработать биозащитным материалом. Перед выполнением работ необходимо тщательно проверить стропильную систему на предмет соответствия размеров и отсутствия отклонений от прямолинейности.

Работы выполняются снизу вверх, а их последовательность следующая:

  • Нижняя рейка – крепится строго параллельно линии карниза. При этом она должна быть толще, чем остальные – обычно используется доска толщиной 50 мм, но может потребоваться и больше в зависимости от толщины остальных реек и высоты профиля металлочерепицы.

    Рисунок 11. Нижняя планка каркаса.jpg

    Рисунок 11. Нижняя планка каркаса

  • Следующая доска фиксируется с шагом 280-300 мм от первой. Расстояние между последующими рейками каркаса определяется длиной волны выбранных металлочерепичных листов – обычно составляет 350 мм, но может быть 300 или 400 мм.
  • Верхняя часть скатов должна быть усиленной – здесь монтируется по 2 доски.

Фото 12. На коньке крепится по 2 доски.jpg

Фото 12. На коньке крепится по 2 доски

В местах сложных соединений – примыкания к дымоходам, вентиляционным и другим трубам, обходы мансардных окон, крепления дополнительных элементов (лестницы, переходные мостики, снегозадержатели) – сооружается сплошная обрешетка

Рисунок 13. Конструкция сплошного каркаса.jpg

Рисунок 13. Конструкция сплошного каркаса

Ендовой называется внутренний угол, который образуется в месте примыкания двух скатов кровли. На этом участке обрешетка тоже делается сплошной.

Рисунок 14. Сплошной каркас под ендову.jpg

Рисунок 14. Сплошной каркас под ендову

Карнизные узлы

Карнизная система состоит из таких элементов:

  • Карнизная доска – служит для усиления ската и обеспечения необходимой жесткости для устройства организованного водостока и подшивки свесов виниловыми софитами. Для этого в стропилах выбираются пазы, соответствующие по размеру устанавливаемому пиломатериалу. При подшивке свесов досками усиление обычно не выполняется. Монтаж водостоков осуществляется с использованием длинных и коротких крюков. В первом варианте на карнизной доске выпиливаются пазы для крепления, во втором – крюки фиксируются к лобовой доске.

    Рисунок 15. Карнизный узел с подетальным описанием элементов.jpg

    Рисунок 15. Карнизный узел с подетальным описанием элементов

  • Лобовая доска – как правило, применяется при отсутствии в конструкции крыши организованного водостока. Закрепляется она к торцам стропил гвоздями или саморезами. Эта доска служит основой для торцевой планки, закрывающей уложенную поверх доски ветрогидроизоляцию. Также на нее крепятся различные детали кровельной системы – финишные планки, J-фаски, используемые в конструкции подшивки, и др.

    Рисунок 16. Карнизные узлы для крыш с организованной водосточной системой (А) и с неорганизованным водостоком (Б).jpg

    Рисунок 16. Карнизные узлы для крыш с организованной водосточной системой (А) и с неорганизованным водостоком (Б)

  • Подшивка карнизов – производители металлочерепицы рекомендуют применять специальные виниловые софиты, которые оснащены перфорацией, позволяющей проникать воздуху в подкровельное пространство. Нередко подшивка производится и досками, но между ними должен быть зазор в пределах 2-3 мм для вентиляции.

Конструктивные элементы

На следующем этапе устройства крыши из металлочерепицы выполняется монтаж водостоков, а также вспомогательных элементов на сложных участках кровельной конструкции:

  • Карнизная планка, держатель для желоба и сам желоб. Изначально фиксируются крюки для удержания водосточного желоба с шагом, равным расстоянию между стропилами. На завершающем этапе к нижней доске обрешетки крепится карнизная планка, чтобы край водостока не выступал из-за нее (рис. 17). Затем край ветрогидроизоляционной мембраны фиксируется при помощи специального двустороннего скотча на карнизную планку.

    Рисунок 17. Схема установки водостока и карнизной планки.jpg

    Рисунок 17. Схема установки водостока и карнизной планки

  • Ендовы кровли из металлочерепицы. Доборные элементы для обустройства внутренних углов бывают нескольких видов – нижняя ендова и верхняя (декоративная планка). Первая монтируется на обрешетку под металлочерепицей, а вторая поверх кровельных листов. Соединение элементов нижней ендовы производится внахлест с обеспечением перекрытия 250-300 мм.

    Рисунок 18. Оформление узла ендовы при укрытии крыши металлочерепицей.jpg

    Рисунок 18. Оформление узла ендовы при укрытии крыши металлочерепицей

  • Примыкания. Данные узлы нужны для обеспечения герметичности кровельной системы в местах расположения дымоходов, вентиляционных труб и т.д. Комплект состоит из внутреннего и внешнего фартуков. После сборки нижнего фартука под него подводится специальный «галстук», который служит для отведения воды в ендову либо к внешнему карнизу. Внешний фартук устанавливается после укладки металлочерепичных листов, поверх них.

    Рисунок 19. Конструкция узла примыкания кровельного покрытия к дымоходу.jpg

    Рисунок 19. Конструкция узла примыкания кровельного покрытия к дымоходу

Укладка металлочерепицы

Металлочерепичные листы удобнее всего перемещать на крышу по предварительно устроенным лагам. Направление укладки (справа налево или слева направо) особого значения не имеет – ориентироваться нужно на удобство выполнения работ. Единственный совет – каждое укладываемое изделие рекомендуется подкладывать под крайнюю волну предыдущего и сразу обеспечивать перекрытие капиллярной канавки для того, чтобы материал зафиксировался и не сползал.

Основные правила укладки:

  • Первые листы крепятся к стартовой доске обрешетки, которая толще всех остальных. Фиксация производится сквозь волну поверх поперечной ступеньки изделия.
  • Нижний край стартовых листов должен выходить за край карниза минимум на 50 мм.
  • Остальные листы прикручиваются в спадах волн снизу поперечной ступеньки.
  • По стартовой доске крепление металлочерепицы выполняется в каждой волне.

При монтаже важно контролировать горизонтальность расположения каждого листа. После проверки изделие у верхней кромки по центру временно фиксируется одним саморезом. Таким же образом укладывается следующий лист, после чего 2 смонтированных элемента скрепляются между собой саморезами. Прикручивание выполняется после укладки 3-4 изделий. При этом крайний лист прикручивать не нужно, чтобы была возможность соединить его с последующим изделием.

Рисунок 20. Фиксация листов между собой и к обрешетке.jpg

Рисунок 20. Фиксация листов между собой и к обрешетке

Укладка может выполняться как в 1 ряд, так и в несколько – в зависимости от размеров ската крыши.

Рисунок 21. Порядок укладки металлочерепицы в 1 ряд.jpg

Рисунок 21. Порядок укладки металлочерепицы в 1 ряд

Рисунок 22. Последовательность укладки листов по высоте (А) и по ширине (Б) ската.jpg

Рисунок 22. Последовательность укладки листов по высоте (А) и по ширине (Б) ската

Технология укрытия крыши шатрового и вальмового типа несколько сложнее:

  • Определяется центр ската, через который прочерчивается центральная ось.
  • На листе металлочерепицы тоже размечается центральная ось.
  • Оси кровельного материала и ската совмещаются, проверяется горизонтальность и вертикальность расположения изделия.
  • Лист временно фиксируется саморезом в центре у верхней кромки.
  • Поочередно от центрального изделия устанавливаются элементы слева и справа.
  • Обрезаются выступающие части кровельного материала.

Рисунок 23. Схема укладки листов на треугольном скате.jpg

Рисунок 23. Схема укладки листов на треугольном скате

Наглядно устройство кровли из металлочерепицы показано в следующем видео:


Завершающие элементы

Монтаж следующих доборных элементов выполняется уже после укладки металлочерепицы:

  • Торцевые планки. Крепятся по торцам кровли саморезами, соединяются с обеспечением нахлеста 50 мм.

    Фото 24. Установленные торцевые планки.jpg

    Фото 24. Установленные торцевые планки

  • Коньковые планки. Бывают 2-х видов – плоские и закругленные. Устанавливаются с уплотнителем, фиксируются при помощи коньковых саморезов.

    Фото 25. Внешний вид плоских и круглых коньковых планок.jpg

    Фото 25. Внешний вид плоских и круглых коньковых планок

  • Вентиляционный выход. Обычно делается 1 выход на каждые 60 кв. м кровли.

    Фото 26. Вентиляционный выход.jpg

    Фото 26. Вентиляционный выход

  • Выход для антенн и электрических кабелей. Для обеспечения герметичности кровельного покрытия его стыковка с антеннами и кабелями выполняется с применением специальных антенных выходов.

    Фото 27. Антенный выход.jpg

    Фото 27. Антенный выход

  • Снегозадержатели. Бывают разных видов, но наиболее распространены трубчатые и из специальных планок. Монтируются выше карнизного свеса по всему периметру крыши. Их наличие обязательно над входом в дом, мансардными окнами и каждым уровнем многоярусной кровли.

    Рисунок 28. Основные виды снегозадержаетелей.jpg

    Рисунок 28. Основные виды снегозадержаетелей

  • Переходной мостик. Предназначен для безопасного перемещения по крыше – например, от лестницы, люка или мансардного окна. В местах расположения этого элемента обычно сооружается сплошная обрешетка, поэтому его наличие или отсутствие необходимо спланировать еще на этапе создания обрешетки.

    Фото 29. Переходной мостик.jpg

    Фото 29. Переходной мостик

  • Предназначена для вылезания на крышу, например, для обслуживания мансардных окон, вентиляционных каналов, дымохода и т.д.

    Фото 30. Лестница, установленная на кровле.jpg

Фото 30. Лестница, установленная на кровле

Технических особенностей устройства кровли из металлочерепицы много, но нет ничего сверхсложного. Выполнить все работы самостоятельно и сэкономить на привлечении подрядных организаций вполне реально – главное тщательно изучить все моменты и ответственно подойти к процессу.

[~DETAIL_TEXT] =>

Кровля из металлочерепицы считается одним из оптимальных способов сооружения крыши здания – как в плане стоимости, так и с точки зрения надежности. Также весомым достоинством является относительно простой процесс монтажа стальных листов, что обеспечивается большим выбором размеров изделий и их небольшим весом. Но для качественного выполнения работ все же нужны определенные навыки, а главное – компетентная информация с последовательностью основных и дополнительных операций.

Технология устройства кровли из металлочерепицы.jpg

Плюсы и минусы покрытия

Металлочерепица – стальные профилированные листы с защитно-декоративным полимерным покрытием, которые имитируют натуральную керамическую черепицу. Толщина стандартных изделий составляет 0,5-0,6 мм. Выпускается более тонкий материал (0,35-0,45), но он недолговечен – быстро окисляется и поражается коррозией. Листы толщиной 0,7-0,8 относятся к элитному сегменту кровельного покрытия, являются самыми качественными и, соответственно, дорогостоящими.

Рисунок 1. Структура металлочерепичного листа.jpg

Рисунок 1. Структура металлочерепичного листа

Основные преимущества металлочерепичных листов:

  • Малый вес – в пределах 3,5-6 кг в зависимости от толщины. Это позволяет монтировать листы на шаговую обрешетку без усиления стропильной системы.
  • Простое устройство металлочерепицы – главное качественно сделать стропильную систему и обрешетку под укладку листов.
  • Стойкость к коррозии – цинковое и полимерное покрытия обеспечивают надежную защиту материала от образования ржавчины под воздействием влаги. Но учитывайте, что при неправильной укладке даже двойная антикоррозионная защита не способна будет защитить стальную основу.
  • Хорошая жесткость и прочность – материал выдерживает довольно большие нагрузки за счет волнистого профиля.
  • Наличие любых доборных элементов – ендовы, специальные планки для карнизов и фронтонов, коньки, снегозадержатели, элементы водостоков, лестницы, молниезащита, примыкания для дымоходов и вентиляционных труб.

Средний срок службы данного кровельного покрытия составляет не менее 20 лет, но все зависит от толщины листа и вида полимерного покрытия. Так, на изделия, покрытые полиуретаном, крупные производители дают до 50 лет гарантии на сквозную коррозию.

Устройство кровли из металлочерепицы: технология и выбор конструкции

Различают 2 основных типа крыш – холодная и утепленная. По конструктивному исполнению они не отличаются, разница заключается лишь в наличии структуре «кровельного пирога» – в теплой кровле присутствует теплоизоляционный материал и пароизоляционная мембрана. Однако устройство крыши под металлочерепицу необходимо рассмотреть подробнее.

Конструкция холодной кровли

Данный тип крыши не предполагает наличия теплоизоляционного материала, что обеспечивает естественную вентиляцию подкровельного пространства и исключает вероятность образования конденсата от разницы температур. Поэтому устройство кровли из металлочерепицы по этой технологии предполагает применение только гидроизоляционной пленки, без пароизоляции.

Рисунок 2. Конструкция холодной крыши.jpg

Рисунок 2. Конструкция холодной крыши

При выборе холодного типа крыши обычно утепляется перекрытие чердака или нежилого этажа.

Устройство утепленной (мансардной) кровли

Теплая крыша из металлочерепицы предполагает необходимость формирования многослойного «кровельного пирога». Как правило, выбирается в случаях, когда мансардный этаж будет отапливаемым. Здесь обязательно применение пароизоляционной мембраны, которая нужна для защиты утеплителя от влаги, содержащейся в парах. Укладывается пароизоляция со стороны внутреннего пространства мансарды.

Рисунок 3. Конструкция утепленной крыши.jpg

Рисунок 3. Конструкция утепленной крыши

Общие правила и советы по монтажу металлочерепицы

Минимальный угол наклона ската для обустройства кровли из металлочерепичных листов составляет 14°. Качественный «кровельный пирог» предполагает обязательное наличие контробрешетки – она нужна для обеспечения вентиляционного зазора между гидроизоляцией и стальными листами. Вентзазор способствует быстрому «выветриванию» конденсата. Поверх контробрешетки сооружается основная обрешетка.

Рисунок 4. Каркас под укладку металлочерепичных листов.jpg

Рисунок 4. Каркас под укладку металлочерепичных листов

Холодная и теплая кровля из металлочерепицы сооружаются с соблюдением следующих правил:

  • При устройстве двускатных крыш листы укладываются в любом направлении, основной ориентир – удобство работы. Главное – обеспечить нахлест в одну волну.
  • Шатровые конструкции перекрываются по направлению сверху вниз, начиная с самого высокого участка.
  • Прямолинейность обрешетки напрямую влияет на внешний вид и водонепроницаемость покрытия, поэтому рекомендуется несколько раз все тщательно проверить и только после этого приступать к укладке металлочерепицы.
  • При стыковке вспомогательных элементов с металлочерепичными листами образуются зазоры – их в обязательном порядке нужно заделывать с применением силиконовых герметиков и уплотнительных лент.
  • Оптимальная длина листа – до 4,5 м, с более длинными изделиями работать неудобно и опасно.
  • Нижние листы после монтажа должны выступать на 50 мм над уровнем карниза.
  • Подшивку карниза лучше выполнять специальными виниловыми софитами.

Фото 5. Применение винилового софита для подшивки карниза.jpg

Фото 5. Применение винилового софита для подшивки карниза

Разрез металлочерепицы осуществляется только специальными ножницами – болгарка с абразивным кругом повредит защитно-декоративное покрытие.

Схема кровельной системы

Надежность и долговечность кровли напрямую зависит от того, насколько грамотно разработан и сделан «кровельный пирог». Каждый конструктивный элемент в нем выполняет свои функции, а в комплексе обеспечивают герметичность, необходимую жесткость, прочность, достаточный уровень тепло- и звукоизоляции.

Рисунок 6. Правильная схема кровли из металлочерепицы.jpg

Рисунок 6. Правильная схема кровли из металлочерепицы

Конструкция кровли из металлочерепицы включает такие конструктивные элементы:

  • Стропильная система – основная конструкция крыши, воспринимающая нагрузки и передающая их на нижние несущие элементы здания.
  • Пароизоляция – специальная мембрана, выступающая в качестве защиты от проникновения из теплых помещений насыщенного влагой пара к утеплителю и элементам стропильной системы. Крепится изнутри крыши к стропильным ногам степлером с обеспечением нахлеста отдельных листов не менее 100 мм. Места стыковки проклеиваются специальным двухсторонним скотчем.
  • Теплоизоляция – слой утеплителя (как правило, используется минеральная вата), обеспечивающего оптимальный температурный режим на отапливаемой мансарде. Укладывается между стропильными ногами.
  • Ветрогидрозащита – специализированная мембрана для защиты подкровельного пространства от проникновения влаги и выдувания утеплителя. Крепится поверх теплоизоляции к стропилам с наружной стороны кровли.
  • Подшивка – служит в качестве чистовой или черновой отделки мансардного этажа и опорной поверхностью для укладки теплоизоляционного материала.
  • Контробрешетка – нужна для обеспечения вентиляционного зазора, необходимого для циркуляции воздуха в подкровельном пространстве. Сооружается из брусков сечением 50х50 мм, которые крепятся прямо поверх стропильных ног в одном с ним направлении.
  • Обрешетка – основа для крепления металлочерепицы. Состоит из перпендикулярно расположенных по отношению к брускам контробрешетки досок.

Эксперты рекомендуют сооружать обрешетку уже после выбора и закупки металлочерепичных листов, поскольку основные геометрические параметры (рабочая ширина, длина и высота волны) могут незначительно отличаться в зависимости от модели, производителя и т.д.

Рисунок 7. Стандартная металлочерепица – чертеж с основными размерами.jpg

Рисунок 7. Стандартная металлочерепица – чертеж с основными размерами

Пошаговая инструкция

Чтобы в результате получить качественную кровельную систему, которая прослужит не один десяток лет, нужно ответственно подойти к выполнению работ. Изначально рекомендуем детально изучить пошаговую инструкцию и рекомендации опытных строителей по устройству кровли из металлочерепицы.

Стропильная система

Для сооружения стропильной системы обычно применяется брус толщиной не менее 50 мм и шириной 100-200 мм в зависимости от предполагаемых нагрузок и размеров кровли. Шаг между стропилами выбирается в пределах 600-900 мм. Для создания «кровельного пирога» под утепленную крышу оптимальным значением является 600 мм – в соответствии со стандартной шириной минераловатных плит.

Рисунок 8. Пример стропильной системы для 4-скатной крыши.jpg

Рисунок 8. Пример стропильной системы для 4-скатной крыши

«Кровельный пирог»

Создание кровельного пирога выполняется в такой последовательности:

  1. Между стропильными ногами плотно укладывается минеральная вата.

    Фото 9. Процесс утепления крыши.jpg

    Фото 9. Процесс утепления крыши

  2. С внутренней стороны крыши прокладывается пароизоляционная мембрана и фиксируется к стропилам.
  3. Выполняется подшивка с использованием досок, гипсокартона, OSB или другого выбранного материала.
  4. Поверх утеплителя с наружной стороны крыши настилается ветрогидроизоляционная мембрана. Здесь важно учесть, что пленка не должна вплотную ложиться на утеплитель – между ними должен остаться зазор минимум 20-30 мм. Нахлест при стыковке отдельных кусков пленки составляет минимум 100 мм, на сложных участках (ендовы, стыковка скатов) – 200-300 мм.

    Фото 10. Настил ветрогидроизоляционной мембраны.jpg

    Фото 10. Настил ветрогидроизоляционной мембраны

  5. По стропилам поверх гидроизоляции набивается контробрешетка. Для этого применяются бруски сечением 50х50 мм.

Обрешетка

Для сооружения обрешетки применяются доски толщиной 25-32 мм и шириной 100 мм. Все элементы требуется обработать биозащитным материалом. Перед выполнением работ необходимо тщательно проверить стропильную систему на предмет соответствия размеров и отсутствия отклонений от прямолинейности.

Работы выполняются снизу вверх, а их последовательность следующая:

  • Нижняя рейка – крепится строго параллельно линии карниза. При этом она должна быть толще, чем остальные – обычно используется доска толщиной 50 мм, но может потребоваться и больше в зависимости от толщины остальных реек и высоты профиля металлочерепицы.

    Рисунок 11. Нижняя планка каркаса.jpg

    Рисунок 11. Нижняя планка каркаса

  • Следующая доска фиксируется с шагом 280-300 мм от первой. Расстояние между последующими рейками каркаса определяется длиной волны выбранных металлочерепичных листов – обычно составляет 350 мм, но может быть 300 или 400 мм.
  • Верхняя часть скатов должна быть усиленной – здесь монтируется по 2 доски.

Фото 12. На коньке крепится по 2 доски.jpg

Фото 12. На коньке крепится по 2 доски

В местах сложных соединений – примыкания к дымоходам, вентиляционным и другим трубам, обходы мансардных окон, крепления дополнительных элементов (лестницы, переходные мостики, снегозадержатели) – сооружается сплошная обрешетка

Рисунок 13. Конструкция сплошного каркаса.jpg

Рисунок 13. Конструкция сплошного каркаса

Ендовой называется внутренний угол, который образуется в месте примыкания двух скатов кровли. На этом участке обрешетка тоже делается сплошной.

Рисунок 14. Сплошной каркас под ендову.jpg

Рисунок 14. Сплошной каркас под ендову

Карнизные узлы

Карнизная система состоит из таких элементов:

  • Карнизная доска – служит для усиления ската и обеспечения необходимой жесткости для устройства организованного водостока и подшивки свесов виниловыми софитами. Для этого в стропилах выбираются пазы, соответствующие по размеру устанавливаемому пиломатериалу. При подшивке свесов досками усиление обычно не выполняется. Монтаж водостоков осуществляется с использованием длинных и коротких крюков. В первом варианте на карнизной доске выпиливаются пазы для крепления, во втором – крюки фиксируются к лобовой доске.

    Рисунок 15. Карнизный узел с подетальным описанием элементов.jpg

    Рисунок 15. Карнизный узел с подетальным описанием элементов

  • Лобовая доска – как правило, применяется при отсутствии в конструкции крыши организованного водостока. Закрепляется она к торцам стропил гвоздями или саморезами. Эта доска служит основой для торцевой планки, закрывающей уложенную поверх доски ветрогидроизоляцию. Также на нее крепятся различные детали кровельной системы – финишные планки, J-фаски, используемые в конструкции подшивки, и др.

    Рисунок 16. Карнизные узлы для крыш с организованной водосточной системой (А) и с неорганизованным водостоком (Б).jpg

    Рисунок 16. Карнизные узлы для крыш с организованной водосточной системой (А) и с неорганизованным водостоком (Б)

  • Подшивка карнизов – производители металлочерепицы рекомендуют применять специальные виниловые софиты, которые оснащены перфорацией, позволяющей проникать воздуху в подкровельное пространство. Нередко подшивка производится и досками, но между ними должен быть зазор в пределах 2-3 мм для вентиляции.

Конструктивные элементы

На следующем этапе устройства крыши из металлочерепицы выполняется монтаж водостоков, а также вспомогательных элементов на сложных участках кровельной конструкции:

  • Карнизная планка, держатель для желоба и сам желоб. Изначально фиксируются крюки для удержания водосточного желоба с шагом, равным расстоянию между стропилами. На завершающем этапе к нижней доске обрешетки крепится карнизная планка, чтобы край водостока не выступал из-за нее (рис. 17). Затем край ветрогидроизоляционной мембраны фиксируется при помощи специального двустороннего скотча на карнизную планку.

    Рисунок 17. Схема установки водостока и карнизной планки.jpg

    Рисунок 17. Схема установки водостока и карнизной планки

  • Ендовы кровли из металлочерепицы. Доборные элементы для обустройства внутренних углов бывают нескольких видов – нижняя ендова и верхняя (декоративная планка). Первая монтируется на обрешетку под металлочерепицей, а вторая поверх кровельных листов. Соединение элементов нижней ендовы производится внахлест с обеспечением перекрытия 250-300 мм.

    Рисунок 18. Оформление узла ендовы при укрытии крыши металлочерепицей.jpg

    Рисунок 18. Оформление узла ендовы при укрытии крыши металлочерепицей

  • Примыкания. Данные узлы нужны для обеспечения герметичности кровельной системы в местах расположения дымоходов, вентиляционных труб и т.д. Комплект состоит из внутреннего и внешнего фартуков. После сборки нижнего фартука под него подводится специальный «галстук», который служит для отведения воды в ендову либо к внешнему карнизу. Внешний фартук устанавливается после укладки металлочерепичных листов, поверх них.

    Рисунок 19. Конструкция узла примыкания кровельного покрытия к дымоходу.jpg

    Рисунок 19. Конструкция узла примыкания кровельного покрытия к дымоходу

Укладка металлочерепицы

Металлочерепичные листы удобнее всего перемещать на крышу по предварительно устроенным лагам. Направление укладки (справа налево или слева направо) особого значения не имеет – ориентироваться нужно на удобство выполнения работ. Единственный совет – каждое укладываемое изделие рекомендуется подкладывать под крайнюю волну предыдущего и сразу обеспечивать перекрытие капиллярной канавки для того, чтобы материал зафиксировался и не сползал.

Основные правила укладки:

  • Первые листы крепятся к стартовой доске обрешетки, которая толще всех остальных. Фиксация производится сквозь волну поверх поперечной ступеньки изделия.
  • Нижний край стартовых листов должен выходить за край карниза минимум на 50 мм.
  • Остальные листы прикручиваются в спадах волн снизу поперечной ступеньки.
  • По стартовой доске крепление металлочерепицы выполняется в каждой волне.

При монтаже важно контролировать горизонтальность расположения каждого листа. После проверки изделие у верхней кромки по центру временно фиксируется одним саморезом. Таким же образом укладывается следующий лист, после чего 2 смонтированных элемента скрепляются между собой саморезами. Прикручивание выполняется после укладки 3-4 изделий. При этом крайний лист прикручивать не нужно, чтобы была возможность соединить его с последующим изделием.

Рисунок 20. Фиксация листов между собой и к обрешетке.jpg

Рисунок 20. Фиксация листов между собой и к обрешетке

Укладка может выполняться как в 1 ряд, так и в несколько – в зависимости от размеров ската крыши.

Рисунок 21. Порядок укладки металлочерепицы в 1 ряд.jpg

Рисунок 21. Порядок укладки металлочерепицы в 1 ряд

Рисунок 22. Последовательность укладки листов по высоте (А) и по ширине (Б) ската.jpg

Рисунок 22. Последовательность укладки листов по высоте (А) и по ширине (Б) ската

Технология укрытия крыши шатрового и вальмового типа несколько сложнее:

  • Определяется центр ската, через который прочерчивается центральная ось.
  • На листе металлочерепицы тоже размечается центральная ось.
  • Оси кровельного материала и ската совмещаются, проверяется горизонтальность и вертикальность расположения изделия.
  • Лист временно фиксируется саморезом в центре у верхней кромки.
  • Поочередно от центрального изделия устанавливаются элементы слева и справа.
  • Обрезаются выступающие части кровельного материала.

Рисунок 23. Схема укладки листов на треугольном скате.jpg

Рисунок 23. Схема укладки листов на треугольном скате

Наглядно устройство кровли из металлочерепицы показано в следующем видео:


Завершающие элементы

Монтаж следующих доборных элементов выполняется уже после укладки металлочерепицы:

  • Торцевые планки. Крепятся по торцам кровли саморезами, соединяются с обеспечением нахлеста 50 мм.

    Фото 24. Установленные торцевые планки.jpg

    Фото 24. Установленные торцевые планки

  • Коньковые планки. Бывают 2-х видов – плоские и закругленные. Устанавливаются с уплотнителем, фиксируются при помощи коньковых саморезов.

    Фото 25. Внешний вид плоских и круглых коньковых планок.jpg

    Фото 25. Внешний вид плоских и круглых коньковых планок

  • Вентиляционный выход. Обычно делается 1 выход на каждые 60 кв. м кровли.

    Фото 26. Вентиляционный выход.jpg

    Фото 26. Вентиляционный выход

  • Выход для антенн и электрических кабелей. Для обеспечения герметичности кровельного покрытия его стыковка с антеннами и кабелями выполняется с применением специальных антенных выходов.

    Фото 27. Антенный выход.jpg

    Фото 27. Антенный выход

  • Снегозадержатели. Бывают разных видов, но наиболее распространены трубчатые и из специальных планок. Монтируются выше карнизного свеса по всему периметру крыши. Их наличие обязательно над входом в дом, мансардными окнами и каждым уровнем многоярусной кровли.

    Рисунок 28. Основные виды снегозадержаетелей.jpg

    Рисунок 28. Основные виды снегозадержаетелей

  • Переходной мостик. Предназначен для безопасного перемещения по крыше – например, от лестницы, люка или мансардного окна. В местах расположения этого элемента обычно сооружается сплошная обрешетка, поэтому его наличие или отсутствие необходимо спланировать еще на этапе создания обрешетки.

    Фото 29. Переходной мостик.jpg

    Фото 29. Переходной мостик

  • Предназначена для вылезания на крышу, например, для обслуживания мансардных окон, вентиляционных каналов, дымохода и т.д.

    Фото 30. Лестница, установленная на кровле.jpg

Фото 30. Лестница, установленная на кровле

Технических особенностей устройства кровли из металлочерепицы много, но нет ничего сверхсложного. Выполнить все работы самостоятельно и сэкономить на привлечении подрядных организаций вполне реально – главное тщательно изучить все моменты и ответственно подойти к процессу.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 21.05.2019 12:37:01 [~DATE_CREATE] => 21.05.2019 12:37:01 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [TIMESTAMP_X] => 23.05.2019 14:52:26 [~TIMESTAMP_X] => 23.05.2019 14:52:26 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 475 [~IBLOCK_SECTION_ID] => 475 [DETAIL_PAGE_URL] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/ [~DETAIL_PAGE_URL] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 10892188 [TIMESTAMP_X] => 21.05.2019 15:01:45 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 30258 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/933 [FILE_NAME] => tekhnologiya-ustroystva-krovli-iz-metallocherepitsy.jpg [ORIGINAL_NAME] => Технология устройства кровли из металлочерепицы.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => ac180f7b33562f87842ba4ec33623618 [~src] => [SRC] => /upload/iblock/933/tekhnologiya-ustroystva-krovli-iz-metallocherepitsy.jpg [ALT] => Технология устройства кровли из металлочерепицы [TITLE] => Технология устройства кровли из металлочерепицы ) [~PREVIEW_PICTURE] => 10892188 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 24616 [~EXTERNAL_ID] => 24616 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Технология устройства кровли из металлочерепицы [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Технология устройства кровли из металлочерепицы [ELEMENT_META_KEYWORDS] => [ELEMENT_META_TITLE] => Кровля из металлочерепицы: устройство, схема, монтаж [ELEMENT_META_DESCRIPTION] => Как выполняется устройство кровли из металлочерепицы? Особенности холодной и теплой крыши, схема качественного «кровельного пирога». Подробно рассматриваем технологию устройства кровли из металлочерепицы. ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 139238112 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 139586621 [1] => 139586622 [2] => 139586623 [3] => 139586624 [4] => 139586625 [5] => 139586626 [6] => 139586627 [7] => 139586628 ) [VALUE] => Array ( [0] => 15689 [1] => 14233 [2] => 14062 [3] => 15621 [4] => 13857 [5] => 14068 [6] => 13960 [7] => 13872 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 15689 [1] => 14233 [2] => 14062 [3] => 15621 [4] => 13857 [5] => 14068 [6] => 13960 [7] => 13872 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 27.07.2017 09:56:31 [~TIMESTAMP_X] => 27.07.2017 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 25.05.2017 09:49:00 [~DATE_CREATE] => 25.05.2017 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 2017-07-27 09:56:31 [~TIMESTAMP_X] => 2017-07-27 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 2017-05-25 09:49:00 [~DATE_CREATE] => 2017-05-25 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Кровельные материалы [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Кровельные материалы [ELEMENT_META_TITLE] => Кровельные материалы [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Кровельные материалы ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/?action=BUY&id=24616 [BUY_URL] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/?action=BUY&id=24616 [~ADD_URL] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/?action=ADD2BASKET&id=24616 [ADD_URL] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/?action=ADD2BASKET&id=24616 [LINK_URL] => link.php?PARENT_ELEMENT_ID=24616 [~SUBSCRIBE_URL] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/?action=SUBSCRIBE_PRODUCT&id=24616 [SUBSCRIBE_URL] => /info/stati-o-krovle/tekhnologiya-ustrojstva-krovli-iz-metallocherepicy/?action=SUBSCRIBE_PRODUCT&id=24616 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjQ2MTYiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDIyXHUwNDM1XHUwNDQ1XHUwNDNkXHUwNDNlXHUwNDNiXHUwNDNlXHUwNDMzXHUwNDM4XHUwNDRmIFx1MDQ0M1x1MDQ0MVx1MDQ0Mlx1MDQ0MFx1MDQzZVx1MDQzOVx1MDQ0MVx1MDQ0Mlx1MDQzMlx1MDQzMCBcdTA0M2FcdTA0NDBcdTA0M2VcdTA0MzJcdTA0M2JcdTA0MzggXHUwNDM4XHUwNDM3IFx1MDQzY1x1MDQzNVx1MDQ0Mlx1MDQzMFx1MDQzYlx1MDQzYlx1MDQzZVx1MDQ0N1x1MDQzNVx1MDQ0MFx1MDQzNVx1MDQzZlx1MDQzOFx1MDQ0Nlx1MDQ0YiIsImNhdGVnb3J5X2lkIjoiNDc1IiwiY2F0ZWdvcnkiOnsiNDc1IjoiXHUwNDFhXHUwNDQwXHUwNDNlXHUwNDMyXHUwNDM1XHUwNDNiXHUwNDRjXHUwNDNkXHUwNDRiXHUwNDM1IFx1MDQzY1x1MDQzMFx1MDQ0Mlx1MDQzNVx1MDQ0MFx1MDQzOFx1MDQzMFx1MDQzYlx1MDQ0YiJ9LCJwcmljZSI6bnVsbCwiY3VycmVuY3kiOm51bGx9 [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 24616; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 587 [PRODUCTS] => Array ( [0] => 15689 [1] => 14233 [2] => 14062 [3] => 15621 [4] => 13857 [5] => 14068 [6] => 13960 [7] => 13872 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Кровля из металлочерепицы считается одним из оптимальных способов сооружения крыши здания – как в плане стоимости, так и с точки зрения надежности. Также весомым достоинством является относительно простой процесс монтажа стальных листов, что обеспечивается большим выбором размеров изделий и их небольшим весом. Но для качественного выполнения работ все же нужны определенные навыки, а главное – компетентная информация с последовательностью основных и дополнительных операций.

Технология устройства кровли из металлочерепицы.jpg

Плюсы и минусы покрытия

Металлочерепица – стальные профилированные листы с защитно-декоративным полимерным покрытием, которые имитируют натуральную керамическую черепицу. Толщина стандартных изделий составляет 0,5-0,6 мм. Выпускается более тонкий материал (0,35-0,45), но он недолговечен – быстро окисляется и поражается коррозией. Листы толщиной 0,7-0,8 относятся к элитному сегменту кровельного покрытия, являются самыми качественными и, соответственно, дорогостоящими.

Рисунок 1. Структура металлочерепичного листа.jpg

Рисунок 1. Структура металлочерепичного листа

Основные преимущества металлочерепичных листов:

  • Малый вес – в пределах 3,5-6 кг в зависимости от толщины. Это позволяет монтировать листы на шаговую обрешетку без усиления стропильной системы.
  • Простое устройство металлочерепицы – главное качественно сделать стропильную систему и обрешетку под укладку листов.
  • Стойкость к коррозии – цинковое и полимерное покрытия обеспечивают надежную защиту материала от образования ржавчины под воздействием влаги. Но учитывайте, что при неправильной укладке даже двойная антикоррозионная защита не способна будет защитить стальную основу.
  • Хорошая жесткость и прочность – материал выдерживает довольно большие нагрузки за счет волнистого профиля.
  • Наличие любых доборных элементов – ендовы, специальные планки для карнизов и фронтонов, коньки, снегозадержатели, элементы водостоков, лестницы, молниезащита, примыкания для дымоходов и вентиляционных труб.

Средний срок службы данного кровельного покрытия составляет не менее 20 лет, но все зависит от толщины листа и вида полимерного покрытия. Так, на изделия, покрытые полиуретаном, крупные производители дают до 50 лет гарантии на сквозную коррозию.

Устройство кровли из металлочерепицы: технология и выбор конструкции

Различают 2 основных типа крыш – холодная и утепленная. По конструктивному исполнению они не отличаются, разница заключается лишь в наличии структуре «кровельного пирога» – в теплой кровле присутствует теплоизоляционный материал и пароизоляционная мембрана. Однако устройство крыши под металлочерепицу необходимо рассмотреть подробнее.

Конструкция холодной кровли

Данный тип крыши не предполагает наличия теплоизоляционного материала, что обеспечивает естественную вентиляцию подкровельного пространства и исключает вероятность образования конденсата от разницы температур. Поэтому устройство кровли из металлочерепицы по этой технологии предполагает применение только гидроизоляционной пленки, без пароизоляции.

Рисунок 2. Конструкция холодной крыши.jpg

Рисунок 2. Конструкция холодной крыши

При выборе холодного типа крыши обычно утепляется перекрытие чердака или нежилого этажа.

Устройство утепленной (мансардной) кровли

Теплая крыша из металлочерепицы предполагает необходимость формирования многослойного «кровельного пирога». Как правило, выбирается в случаях, когда мансардный этаж будет отапливаемым. Здесь обязательно применение пароизоляционной мембраны, которая нужна для защиты утеплителя от влаги, содержащейся в парах. Укладывается пароизоляция со стороны внутреннего пространства мансарды.

Рисунок 3. Конструкция утепленной крыши.jpg

Рисунок 3. Конструкция утепленной крыши

Общие правила и советы по монтажу металлочерепицы

Минимальный угол наклона ската для обустройства кровли из металлочерепичных листов составляет 14°. Качественный «кровельный пирог» предполагает обязательное наличие контробрешетки – она нужна для обеспечения вентиляционного зазора между гидроизоляцией и стальными листами. Вентзазор способствует быстрому «выветриванию» конденсата. Поверх контробрешетки сооружается основная обрешетка.

Рисунок 4. Каркас под укладку металлочерепичных листов.jpg

Рисунок 4. Каркас под укладку металлочерепичных листов

Холодная и теплая кровля из металлочерепицы сооружаются с соблюдением следующих правил:

  • При устройстве двускатных крыш листы укладываются в любом направлении, основной ориентир – удобство работы. Главное – обеспечить нахлест в одну волну.
  • Шатровые конструкции перекрываются по направлению сверху вниз, начиная с самого высокого участка.
  • Прямолинейность обрешетки напрямую влияет на внешний вид и водонепроницаемость покрытия, поэтому рекомендуется несколько раз все тщательно проверить и только после этого приступать к укладке металлочерепицы.
  • При стыковке вспомогательных элементов с металлочерепичными листами образуются зазоры – их в обязательном порядке нужно заделывать с применением силиконовых герметиков и уплотнительных лент.
  • Оптимальная длина листа – до 4,5 м, с более длинными изделиями работать неудобно и опасно.
  • Нижние листы после монтажа должны выступать на 50 мм над уровнем карниза.
  • Подшивку карниза лучше выполнять специальными виниловыми софитами.

Фото 5. Применение винилового софита для подшивки карниза.jpg

Фото 5. Применение винилового софита для подшивки карниза

Разрез металлочерепицы осуществляется только специальными ножницами – болгарка с абразивным кругом повредит защитно-декоративное покрытие.

Схема кровельной системы

Надежность и долговечность кровли напрямую зависит от того, насколько грамотно разработан и сделан «кровельный пирог». Каждый конструктивный элемент в нем выполняет свои функции, а в комплексе обеспечивают герметичность, необходимую жесткость, прочность, достаточный уровень тепло- и звукоизоляции.

Рисунок 6. Правильная схема кровли из металлочерепицы.jpg

Рисунок 6. Правильная схема кровли из металлочерепицы

Конструкция кровли из металлочерепицы включает такие конструктивные элементы:

  • Стропильная система – основная конструкция крыши, воспринимающая нагрузки и передающая их на нижние несущие элементы здания.
  • Пароизоляция – специальная мембрана, выступающая в качестве защиты от проникновения из теплых помещений насыщенного влагой пара к утеплителю и элементам стропильной системы. Крепится изнутри крыши к стропильным ногам степлером с обеспечением нахлеста отдельных листов не менее 100 мм. Места стыковки проклеиваются специальным двухсторонним скотчем.
  • Теплоизоляция – слой утеплителя (как правило, используется минеральная вата), обеспечивающего оптимальный температурный режим на отапливаемой мансарде. Укладывается между стропильными ногами.
  • Ветрогидрозащита – специализированная мембрана для защиты подкровельного пространства от проникновения влаги и выдувания утеплителя. Крепится поверх теплоизоляции к стропилам с наружной стороны кровли.
  • Подшивка – служит в качестве чистовой или черновой отделки мансардного этажа и опорной поверхностью для укладки теплоизоляционного материала.
  • Контробрешетка – нужна для обеспечения вентиляционного зазора, необходимого для циркуляции воздуха в подкровельном пространстве. Сооружается из брусков сечением 50х50 мм, которые крепятся прямо поверх стропильных ног в одном с ним направлении.
  • Обрешетка – основа для крепления металлочерепицы. Состоит из перпендикулярно расположенных по отношению к брускам контробрешетки досок.

Эксперты рекомендуют сооружать обрешетку уже после выбора и закупки металлочерепичных листов, поскольку основные геометрические параметры (рабочая ширина, длина и высота волны) могут незначительно отличаться в зависимости от модели, производителя и т.д.

Рисунок 7. Стандартная металлочерепица – чертеж с основными размерами.jpg

Рисунок 7. Стандартная металлочерепица – чертеж с основными размерами

Пошаговая инструкция

Чтобы в результате получить качественную кровельную систему, которая прослужит не один десяток лет, нужно ответственно подойти к выполнению работ. Изначально рекомендуем детально изучить пошаговую инструкцию и рекомендации опытных строителей по устройству кровли из металлочерепицы.

Стропильная система

Для сооружения стропильной системы обычно применяется брус толщиной не менее 50 мм и шириной 100-200 мм в зависимости от предполагаемых нагрузок и размеров кровли. Шаг между стропилами выбирается в пределах 600-900 мм. Для создания «кровельного пирога» под утепленную крышу оптимальным значением является 600 мм – в соответствии со стандартной шириной минераловатных плит.

Рисунок 8. Пример стропильной системы для 4-скатной крыши.jpg

Рисунок 8. Пример стропильной системы для 4-скатной крыши

«Кровельный пирог»

Создание кровельного пирога выполняется в такой последовательности:

  1. Между стропильными ногами плотно укладывается минеральная вата.

    Фото 9. Процесс утепления крыши.jpg

    Фото 9. Процесс утепления крыши

  2. С внутренней стороны крыши прокладывается пароизоляционная мембрана и фиксируется к стропилам.
  3. Выполняется подшивка с использованием досок, гипсокартона, OSB или другого выбранного материала.
  4. Поверх утеплителя с наружной стороны крыши настилается ветрогидроизоляционная мембрана. Здесь важно учесть, что пленка не должна вплотную ложиться на утеплитель – между ними должен остаться зазор минимум 20-30 мм. Нахлест при стыковке отдельных кусков пленки составляет минимум 100 мм, на сложных участках (ендовы, стыковка скатов) – 200-300 мм.

    Фото 10. Настил ветрогидроизоляционной мембраны.jpg

    Фото 10. Настил ветрогидроизоляционной мембраны

  5. По стропилам поверх гидроизоляции набивается контробрешетка. Для этого применяются бруски сечением 50х50 мм.

Обрешетка

Для сооружения обрешетки применяются доски толщиной 25-32 мм и шириной 100 мм. Все элементы требуется обработать биозащитным материалом. Перед выполнением работ необходимо тщательно проверить стропильную систему на предмет соответствия размеров и отсутствия отклонений от прямолинейности.

Работы выполняются снизу вверх, а их последовательность следующая:

  • Нижняя рейка – крепится строго параллельно линии карниза. При этом она должна быть толще, чем остальные – обычно используется доска толщиной 50 мм, но может потребоваться и больше в зависимости от толщины остальных реек и высоты профиля металлочерепицы.

    Рисунок 11. Нижняя планка каркаса.jpg

    Рисунок 11. Нижняя планка каркаса

  • Следующая доска фиксируется с шагом 280-300 мм от первой. Расстояние между последующими рейками каркаса определяется длиной волны выбранных металлочерепичных листов – обычно составляет 350 мм, но может быть 300 или 400 мм.
  • Верхняя часть скатов должна быть усиленной – здесь монтируется по 2 доски.

Фото 12. На коньке крепится по 2 доски.jpg

Фото 12. На коньке крепится по 2 доски

В местах сложных соединений – примыкания к дымоходам, вентиляционным и другим трубам, обходы мансардных окон, крепления дополнительных элементов (лестницы, переходные мостики, снегозадержатели) – сооружается сплошная обрешетка

Рисунок 13. Конструкция сплошного каркаса.jpg

Рисунок 13. Конструкция сплошного каркаса

Ендовой называется внутренний угол, который образуется в месте примыкания двух скатов кровли. На этом участке обрешетка тоже делается сплошной.

Рисунок 14. Сплошной каркас под ендову.jpg

Рисунок 14. Сплошной каркас под ендову

Карнизные узлы

Карнизная система состоит из таких элементов:

  • Карнизная доска – служит для усиления ската и обеспечения необходимой жесткости для устройства организованного водостока и подшивки свесов виниловыми софитами. Для этого в стропилах выбираются пазы, соответствующие по размеру устанавливаемому пиломатериалу. При подшивке свесов досками усиление обычно не выполняется. Монтаж водостоков осуществляется с использованием длинных и коротких крюков. В первом варианте на карнизной доске выпиливаются пазы для крепления, во втором – крюки фиксируются к лобовой доске.

    Рисунок 15. Карнизный узел с подетальным описанием элементов.jpg

    Рисунок 15. Карнизный узел с подетальным описанием элементов

  • Лобовая доска – как правило, применяется при отсутствии в конструкции крыши организованного водостока. Закрепляется она к торцам стропил гвоздями или саморезами. Эта доска служит основой для торцевой планки, закрывающей уложенную поверх доски ветрогидроизоляцию. Также на нее крепятся различные детали кровельной системы – финишные планки, J-фаски, используемые в конструкции подшивки, и др.

    Рисунок 16. Карнизные узлы для крыш с организованной водосточной системой (А) и с неорганизованным водостоком (Б).jpg

    Рисунок 16. Карнизные узлы для крыш с организованной водосточной системой (А) и с неорганизованным водостоком (Б)

  • Подшивка карнизов – производители металлочерепицы рекомендуют применять специальные виниловые софиты, которые оснащены перфорацией, позволяющей проникать воздуху в подкровельное пространство. Нередко подшивка производится и досками, но между ними должен быть зазор в пределах 2-3 мм для вентиляции.

Конструктивные элементы

На следующем этапе устройства крыши из металлочерепицы выполняется монтаж водостоков, а также вспомогательных элементов на сложных участках кровельной конструкции:

  • Карнизная планка, держатель для желоба и сам желоб. Изначально фиксируются крюки для удержания водосточного желоба с шагом, равным расстоянию между стропилами. На завершающем этапе к нижней доске обрешетки крепится карнизная планка, чтобы край водостока не выступал из-за нее (рис. 17). Затем край ветрогидроизоляционной мембраны фиксируется при помощи специального двустороннего скотча на карнизную планку.

    Рисунок 17. Схема установки водостока и карнизной планки.jpg

    Рисунок 17. Схема установки водостока и карнизной планки

  • Ендовы кровли из металлочерепицы. Доборные элементы для обустройства внутренних углов бывают нескольких видов – нижняя ендова и верхняя (декоративная планка). Первая монтируется на обрешетку под металлочерепицей, а вторая поверх кровельных листов. Соединение элементов нижней ендовы производится внахлест с обеспечением перекрытия 250-300 мм.

    Рисунок 18. Оформление узла ендовы при укрытии крыши металлочерепицей.jpg

    Рисунок 18. Оформление узла ендовы при укрытии крыши металлочерепицей

  • Примыкания. Данные узлы нужны для обеспечения герметичности кровельной системы в местах расположения дымоходов, вентиляционных труб и т.д. Комплект состоит из внутреннего и внешнего фартуков. После сборки нижнего фартука под него подводится специальный «галстук», который служит для отведения воды в ендову либо к внешнему карнизу. Внешний фартук устанавливается после укладки металлочерепичных листов, поверх них.

    Рисунок 19. Конструкция узла примыкания кровельного покрытия к дымоходу.jpg

    Рисунок 19. Конструкция узла примыкания кровельного покрытия к дымоходу

Укладка металлочерепицы

Металлочерепичные листы удобнее всего перемещать на крышу по предварительно устроенным лагам. Направление укладки (справа налево или слева направо) особого значения не имеет – ориентироваться нужно на удобство выполнения работ. Единственный совет – каждое укладываемое изделие рекомендуется подкладывать под крайнюю волну предыдущего и сразу обеспечивать перекрытие капиллярной канавки для того, чтобы материал зафиксировался и не сползал.

Основные правила укладки:

  • Первые листы крепятся к стартовой доске обрешетки, которая толще всех остальных. Фиксация производится сквозь волну поверх поперечной ступеньки изделия.
  • Нижний край стартовых листов должен выходить за край карниза минимум на 50 мм.
  • Остальные листы прикручиваются в спадах волн снизу поперечной ступеньки.
  • По стартовой доске крепление металлочерепицы выполняется в каждой волне.

При монтаже важно контролировать горизонтальность расположения каждого листа. После проверки изделие у верхней кромки по центру временно фиксируется одним саморезом. Таким же образом укладывается следующий лист, после чего 2 смонтированных элемента скрепляются между собой саморезами. Прикручивание выполняется после укладки 3-4 изделий. При этом крайний лист прикручивать не нужно, чтобы была возможность соединить его с последующим изделием.

Рисунок 20. Фиксация листов между собой и к обрешетке.jpg

Рисунок 20. Фиксация листов между собой и к обрешетке

Укладка может выполняться как в 1 ряд, так и в несколько – в зависимости от размеров ската крыши.

Рисунок 21. Порядок укладки металлочерепицы в 1 ряд.jpg

Рисунок 21. Порядок укладки металлочерепицы в 1 ряд

Рисунок 22. Последовательность укладки листов по высоте (А) и по ширине (Б) ската.jpg

Рисунок 22. Последовательность укладки листов по высоте (А) и по ширине (Б) ската

Технология укрытия крыши шатрового и вальмового типа несколько сложнее:

  • Определяется центр ската, через который прочерчивается центральная ось.
  • На листе металлочерепицы тоже размечается центральная ось.
  • Оси кровельного материала и ската совмещаются, проверяется горизонтальность и вертикальность расположения изделия.
  • Лист временно фиксируется саморезом в центре у верхней кромки.
  • Поочередно от центрального изделия устанавливаются элементы слева и справа.
  • Обрезаются выступающие части кровельного материала.

Рисунок 23. Схема укладки листов на треугольном скате.jpg

Рисунок 23. Схема укладки листов на треугольном скате

Наглядно устройство кровли из металлочерепицы показано в следующем видео:


Завершающие элементы

Монтаж следующих доборных элементов выполняется уже после укладки металлочерепицы:

  • Торцевые планки. Крепятся по торцам кровли саморезами, соединяются с обеспечением нахлеста 50 мм.

    Фото 24. Установленные торцевые планки.jpg

    Фото 24. Установленные торцевые планки

  • Коньковые планки. Бывают 2-х видов – плоские и закругленные. Устанавливаются с уплотнителем, фиксируются при помощи коньковых саморезов.

    Фото 25. Внешний вид плоских и круглых коньковых планок.jpg

    Фото 25. Внешний вид плоских и круглых коньковых планок

  • Вентиляционный выход. Обычно делается 1 выход на каждые 60 кв. м кровли.

    Фото 26. Вентиляционный выход.jpg

    Фото 26. Вентиляционный выход

  • Выход для антенн и электрических кабелей. Для обеспечения герметичности кровельного покрытия его стыковка с антеннами и кабелями выполняется с применением специальных антенных выходов.

    Фото 27. Антенный выход.jpg

    Фото 27. Антенный выход

  • Снегозадержатели. Бывают разных видов, но наиболее распространены трубчатые и из специальных планок. Монтируются выше карнизного свеса по всему периметру крыши. Их наличие обязательно над входом в дом, мансардными окнами и каждым уровнем многоярусной кровли.

    Рисунок 28. Основные виды снегозадержаетелей.jpg

    Рисунок 28. Основные виды снегозадержаетелей

  • Переходной мостик. Предназначен для безопасного перемещения по крыше – например, от лестницы, люка или мансардного окна. В местах расположения этого элемента обычно сооружается сплошная обрешетка, поэтому его наличие или отсутствие необходимо спланировать еще на этапе создания обрешетки.

    Фото 29. Переходной мостик.jpg

    Фото 29. Переходной мостик

  • Предназначена для вылезания на крышу, например, для обслуживания мансардных окон, вентиляционных каналов, дымохода и т.д.

    Фото 30. Лестница, установленная на кровле.jpg

Фото 30. Лестница, установленная на кровле

Технических особенностей устройства кровли из металлочерепицы много, но нет ничего сверхсложного. Выполнить все работы самостоятельно и сэкономить на привлечении подрядных организаций вполне реально – главное тщательно изучить все моменты и ответственно подойти к процессу.

Кровля из металлочерепицы считается одним из оптимальных способов сооружения крыши здания – как в плане стоимости, так и с точки зрения надежности. Также весомым достоинством является относительно простой процесс монтажа стальных листов, что обеспечивается большим выбором размеров изделий и их небольшим весом. Но для качественного выполнения работ все же нужны определенные навыки, а главное – компетентная информация с последовательностью основных и дополнительных операций.

Технология устройства кровли из металлочерепицы.jpg

Плюсы и минусы покрытия

Металлочерепица – стальные профилированные листы с защитно-декоративным полимерным покрытием, которые имитируют натуральную керамическую черепицу. Толщина стандартных изделий составляет 0,5-0,6 мм. Выпускается более тонкий материал (0,35-0,45), но он недолговечен – быстро окисляется и поражается коррозией. Листы толщиной 0,7-0,8 относятся к элитному сегменту кровельного покрытия, являются самыми качественными и, соответственно, дорогостоящими.

Рисунок 1. Структура металлочерепичного листа.jpg

Рисунок 1. Структура металлочерепичного листа

Основные преимущества металлочерепичных листов:

  • Малый вес – в пределах 3,5-6 кг в зависимости от толщины. Это позволяет монтировать листы на шаговую обрешетку без усиления стропильной системы.
  • Простое устройство металлочерепицы – главное качественно сделать стропильную систему и обрешетку под укладку листов.
  • Стойкость к коррозии – цинковое и полимерное покрытия обеспечивают надежную защиту материала от образования ржавчины под воздействием влаги. Но учитывайте, что при неправильной укладке даже двойная антикоррозионная защита не способна будет защитить стальную основу.
  • Хорошая жесткость и прочность – материал выдерживает довольно большие нагрузки за счет волнистого профиля.
  • Наличие любых доборных элементов – ендовы, специальные планки для карнизов и фронтонов, коньки, снегозадержатели, элементы водостоков, лестницы, молниезащита, примыкания для дымоходов и вентиляционных труб.

Средний срок службы данного кровельного покрытия составляет не менее 20 лет, но все зависит от толщины листа и вида полимерного покрытия. Так, на изделия, покрытые полиуретаном, крупные производители дают до 50 лет гарантии на сквозную коррозию.

Устройство кровли из металлочерепицы: технология и выбор конструкции

Различают 2 основных типа крыш – холодная и утепленная. По конструктивному исполнению они не отличаются, разница заключается лишь в наличии структуре «кровельного пирога» – в теплой кровле присутствует теплоизоляционный материал и пароизоляционная мембрана. Однако устройство крыши под металлочерепицу необходимо рассмотреть подробнее.

Конструкция холодной кровли

Данный тип крыши не предполагает наличия теплоизоляционного материала, что обеспечивает естественную вентиляцию подкровельного пространства и исключает вероятность образования конденсата от разницы температур. Поэтому устройство кровли из металлочерепицы по этой технологии предполагает применение только гидроизоляционной пленки, без пароизоляции.

Рисунок 2. Конструкция холодной крыши.jpg

Рисунок 2. Конструкция холодной крыши

При выборе холодного типа крыши обычно утепляется перекрытие чердака или нежилого этажа.

Устройство утепленной (мансардной) кровли

Теплая крыша из металлочерепицы предполагает необходимость формирования многослойного «кровельного пирога». Как правило, выбирается в случаях, когда мансардный этаж будет отапливаемым. Здесь обязательно применение пароизоляционной мембраны, которая нужна для защиты утеплителя от влаги, содержащейся в парах. Укладывается пароизоляция со стороны внутреннего пространства мансарды.

Рисунок 3. Конструкция утепленной крыши.jpg

Рисунок 3. Конструкция утепленной крыши

Общие правила и советы по монтажу металлочерепицы

Минимальный угол наклона ската для обустройства кровли из металлочерепичных листов составляет 14°. Качественный «кровельный пирог» предполагает обязательное наличие контробрешетки – она нужна для обеспечения вентиляционного зазора между гидроизоляцией и стальными листами. Вентзазор способствует быстрому «выветриванию» конденсата. Поверх контробрешетки сооружается основная обрешетка.

Рисунок 4. Каркас под укладку металлочерепичных листов.jpg

Рисунок 4. Каркас под укладку металлочерепичных листов

Холодная и теплая кровля из металлочерепицы сооружаются с соблюдением следующих правил:

  • При устройстве двускатных крыш листы укладываются в любом направлении, основной ориентир – удобство работы. Главное – обеспечить нахлест в одну волну.
  • Шатровые конструкции перекрываются по направлению сверху вниз, начиная с самого высокого участка.
  • Прямолинейность обрешетки напрямую влияет на внешний вид и водонепроницаемость покрытия, поэтому рекомендуется несколько раз все тщательно проверить и только после этого приступать к укладке металлочерепицы.
  • При стыковке вспомогательных элементов с металлочерепичными листами образуются зазоры – их в обязательном порядке нужно заделывать с применением силиконовых герметиков и уплотнительных лент.
  • Оптимальная длина листа – до 4,5 м, с более длинными изделиями работать неудобно и опасно.
  • Нижние листы после монтажа должны выступать на 50 мм над уровнем карниза.
  • Подшивку карниза лучше выполнять специальными виниловыми софитами.

Фото 5. Применение винилового софита для подшивки карниза.jpg

Фото 5. Применение винилового софита для подшивки карниза

Разрез металлочерепицы осуществляется только специальными ножницами – болгарка с абразивным кругом повредит защитно-декоративное покрытие.

Схема кровельной системы

Надежность и долговечность кровли напрямую зависит от того, насколько грамотно разработан и сделан «кровельный пирог». Каждый конструктивный элемент в нем выполняет свои функции, а в комплексе обеспечивают герметичность, необходимую жесткость, прочность, достаточный уровень тепло- и звукоизоляции.

Рисунок 6. Правильная схема кровли из металлочерепицы.jpg

Рисунок 6. Правильная схема кровли из металлочерепицы

Конструкция кровли из металлочерепицы включает такие конструктивные элементы:

  • Стропильная система – основная конструкция крыши, воспринимающая нагрузки и передающая их на нижние несущие элементы здания.
  • Пароизоляция – специальная мембрана, выступающая в качестве защиты от проникновения из теплых помещений насыщенного влагой пара к утеплителю и элементам стропильной системы. Крепится изнутри крыши к стропильным ногам степлером с обеспечением нахлеста отдельных листов не менее 100 мм. Места стыковки проклеиваются специальным двухсторонним скотчем.
  • Теплоизоляция – слой утеплителя (как правило, используется минеральная вата), обеспечивающего оптимальный температурный режим на отапливаемой мансарде. Укладывается между стропильными ногами.
  • Ветрогидрозащита – специализированная мембрана для защиты подкровельного пространства от проникновения влаги и выдувания утеплителя. Крепится поверх теплоизоляции к стропилам с наружной стороны кровли.
  • Подшивка – служит в качестве чистовой или черновой отделки мансардного этажа и опорной поверхностью для укладки теплоизоляционного материала.
  • Контробрешетка – нужна для обеспечения вентиляционного зазора, необходимого для циркуляции воздуха в подкровельном пространстве. Сооружается из брусков сечением 50х50 мм, которые крепятся прямо поверх стропильных ног в одном с ним направлении.
  • Обрешетка – основа для крепления металлочерепицы. Состоит из перпендикулярно расположенных по отношению к брускам контробрешетки досок.

Эксперты рекомендуют сооружать обрешетку уже после выбора и закупки металлочерепичных листов, поскольку основные геометрические параметры (рабочая ширина, длина и высота волны) могут незначительно отличаться в зависимости от модели, производителя и т.д.

Рисунок 7. Стандартная металлочерепица – чертеж с основными размерами.jpg

Рисунок 7. Стандартная металлочерепица – чертеж с основными размерами

Пошаговая инструкция

Чтобы в результате получить качественную кровельную систему, которая прослужит не один десяток лет, нужно ответственно подойти к выполнению работ. Изначально рекомендуем детально изучить пошаговую инструкцию и рекомендации опытных строителей по устройству кровли из металлочерепицы.

Стропильная система

Для сооружения стропильной системы обычно применяется брус толщиной не менее 50 мм и шириной 100-200 мм в зависимости от предполагаемых нагрузок и размеров кровли. Шаг между стропилами выбирается в пределах 600-900 мм. Для создания «кровельного пирога» под утепленную крышу оптимальным значением является 600 мм – в соответствии со стандартной шириной минераловатных плит.

Рисунок 8. Пример стропильной системы для 4-скатной крыши.jpg

Рисунок 8. Пример стропильной системы для 4-скатной крыши

«Кровельный пирог»

Создание кровельного пирога выполняется в такой последовательности:

  1. Между стропильными ногами плотно укладывается минеральная вата.

    Фото 9. Процесс утепления крыши.jpg

    Фото 9. Процесс утепления крыши

  2. С внутренней стороны крыши прокладывается пароизоляционная мембрана и фиксируется к стропилам.
  3. Выполняется подшивка с использованием досок, гипсокартона, OSB или другого выбранного материала.
  4. Поверх утеплителя с наружной стороны крыши настилается ветрогидроизоляционная мембрана. Здесь важно учесть, что пленка не должна вплотную ложиться на утеплитель – между ними должен остаться зазор минимум 20-30 мм. Нахлест при стыковке отдельных кусков пленки составляет минимум 100 мм, на сложных участках (ендовы, стыковка скатов) – 200-300 мм.

    Фото 10. Настил ветрогидроизоляционной мембраны.jpg

    Фото 10. Настил ветрогидроизоляционной мембраны

  5. По стропилам поверх гидроизоляции набивается контробрешетка. Для этого применяются бруски сечением 50х50 мм.

Обрешетка

Для сооружения обрешетки применяются доски толщиной 25-32 мм и шириной 100 мм. Все элементы требуется обработать биозащитным материалом. Перед выполнением работ необходимо тщательно проверить стропильную систему на предмет соответствия размеров и отсутствия отклонений от прямолинейности.

Работы выполняются снизу вверх, а их последовательность следующая:

  • Нижняя рейка – крепится строго параллельно линии карниза. При этом она должна быть толще, чем остальные – обычно используется доска толщиной 50 мм, но может потребоваться и больше в зависимости от толщины остальных реек и высоты профиля металлочерепицы.

    Рисунок 11. Нижняя планка каркаса.jpg

    Рисунок 11. Нижняя планка каркаса

  • Следующая доска фиксируется с шагом 280-300 мм от первой. Расстояние между последующими рейками каркаса определяется длиной волны выбранных металлочерепичных листов – обычно составляет 350 мм, но может быть 300 или 400 мм.
  • Верхняя часть скатов должна быть усиленной – здесь монтируется по 2 доски.

Фото 12. На коньке крепится по 2 доски.jpg

Фото 12. На коньке крепится по 2 доски

В местах сложных соединений – примыкания к дымоходам, вентиляционным и другим трубам, обходы мансардных окон, крепления дополнительных элементов (лестницы, переходные мостики, снегозадержатели) – сооружается сплошная обрешетка

Рисунок 13. Конструкция сплошного каркаса.jpg

Рисунок 13. Конструкция сплошного каркаса

Ендовой называется внутренний угол, который образуется в месте примыкания двух скатов кровли. На этом участке обрешетка тоже делается сплошной.

Рисунок 14. Сплошной каркас под ендову.jpg

Рисунок 14. Сплошной каркас под ендову

Карнизные узлы

Карнизная система состоит из таких элементов:

  • Карнизная доска – служит для усиления ската и обеспечения необходимой жесткости для устройства организованного водостока и подшивки свесов виниловыми софитами. Для этого в стропилах выбираются пазы, соответствующие по размеру устанавливаемому пиломатериалу. При подшивке свесов досками усиление обычно не выполняется. Монтаж водостоков осуществляется с использованием длинных и коротких крюков. В первом варианте на карнизной доске выпиливаются пазы для крепления, во втором – крюки фиксируются к лобовой доске.

    Рисунок 15. Карнизный узел с подетальным описанием элементов.jpg

    Рисунок 15. Карнизный узел с подетальным описанием элементов

  • Лобовая доска – как правило, применяется при отсутствии в конструкции крыши организованного водостока. Закрепляется она к торцам стропил гвоздями или саморезами. Эта доска служит основой для торцевой планки, закрывающей уложенную поверх доски ветрогидроизоляцию. Также на нее крепятся различные детали кровельной системы – финишные планки, J-фаски, используемые в конструкции подшивки, и др.

    Рисунок 16. Карнизные узлы для крыш с организованной водосточной системой (А) и с неорганизованным водостоком (Б).jpg

    Рисунок 16. Карнизные узлы для крыш с организованной водосточной системой (А) и с неорганизованным водостоком (Б)

  • Подшивка карнизов – производители металлочерепицы рекомендуют применять специальные виниловые софиты, которые оснащены перфорацией, позволяющей проникать воздуху в подкровельное пространство. Нередко подшивка производится и досками, но между ними должен быть зазор в пределах 2-3 мм для вентиляции.

Конструктивные элементы

На следующем этапе устройства крыши из металлочерепицы выполняется монтаж водостоков, а также вспомогательных элементов на сложных участках кровельной конструкции:

  • Карнизная планка, держатель для желоба и сам желоб. Изначально фиксируются крюки для удержания водосточного желоба с шагом, равным расстоянию между стропилами. На завершающем этапе к нижней доске обрешетки крепится карнизная планка, чтобы край водостока не выступал из-за нее (рис. 17). Затем край ветрогидроизоляционной мембраны фиксируется при помощи специального двустороннего скотча на карнизную планку.

    Рисунок 17. Схема установки водостока и карнизной планки.jpg

    Рисунок 17. Схема установки водостока и карнизной планки

  • Ендовы кровли из металлочерепицы. Доборные элементы для обустройства внутренних углов бывают нескольких видов – нижняя ендова и верхняя (декоративная планка). Первая монтируется на обрешетку под металлочерепицей, а вторая поверх кровельных листов. Соединение элементов нижней ендовы производится внахлест с обеспечением перекрытия 250-300 мм.

    Рисунок 18. Оформление узла ендовы при укрытии крыши металлочерепицей.jpg

    Рисунок 18. Оформление узла ендовы при укрытии крыши металлочерепицей

  • Примыкания. Данные узлы нужны для обеспечения герметичности кровельной системы в местах расположения дымоходов, вентиляционных труб и т.д. Комплект состоит из внутреннего и внешнего фартуков. После сборки нижнего фартука под него подводится специальный «галстук», который служит для отведения воды в ендову либо к внешнему карнизу. Внешний фартук устанавливается после укладки металлочерепичных листов, поверх них.

    Рисунок 19. Конструкция узла примыкания кровельного покрытия к дымоходу.jpg

    Рисунок 19. Конструкция узла примыкания кровельного покрытия к дымоходу

Укладка металлочерепицы

Металлочерепичные листы удобнее всего перемещать на крышу по предварительно устроенным лагам. Направление укладки (справа налево или слева направо) особого значения не имеет – ориентироваться нужно на удобство выполнения работ. Единственный совет – каждое укладываемое изделие рекомендуется подкладывать под крайнюю волну предыдущего и сразу обеспечивать перекрытие капиллярной канавки для того, чтобы материал зафиксировался и не сползал.

Основные правила укладки:

  • Первые листы крепятся к стартовой доске обрешетки, которая толще всех остальных. Фиксация производится сквозь волну поверх поперечной ступеньки изделия.
  • Нижний край стартовых листов должен выходить за край карниза минимум на 50 мм.
  • Остальные листы прикручиваются в спадах волн снизу поперечной ступеньки.
  • По стартовой доске крепление металлочерепицы выполняется в каждой волне.

При монтаже важно контролировать горизонтальность расположения каждого листа. После проверки изделие у верхней кромки по центру временно фиксируется одним саморезом. Таким же образом укладывается следующий лист, после чего 2 смонтированных элемента скрепляются между собой саморезами. Прикручивание выполняется после укладки 3-4 изделий. При этом крайний лист прикручивать не нужно, чтобы была возможность соединить его с последующим изделием.

Рисунок 20. Фиксация листов между собой и к обрешетке.jpg

Рисунок 20. Фиксация листов между собой и к обрешетке

Укладка может выполняться как в 1 ряд, так и в несколько – в зависимости от размеров ската крыши.

Рисунок 21. Порядок укладки металлочерепицы в 1 ряд.jpg

Рисунок 21. Порядок укладки металлочерепицы в 1 ряд

Рисунок 22. Последовательность укладки листов по высоте (А) и по ширине (Б) ската.jpg

Рисунок 22. Последовательность укладки листов по высоте (А) и по ширине (Б) ската

Технология укрытия крыши шатрового и вальмового типа несколько сложнее:

  • Определяется центр ската, через который прочерчивается центральная ось.
  • На листе металлочерепицы тоже размечается центральная ось.
  • Оси кровельного материала и ската совмещаются, проверяется горизонтальность и вертикальность расположения изделия.
  • Лист временно фиксируется саморезом в центре у верхней кромки.
  • Поочередно от центрального изделия устанавливаются элементы слева и справа.
  • Обрезаются выступающие части кровельного материала.

Рисунок 23. Схема укладки листов на треугольном скате.jpg

Рисунок 23. Схема укладки листов на треугольном скате

Наглядно устройство кровли из металлочерепицы показано в следующем видео:


Завершающие элементы

Монтаж следующих доборных элементов выполняется уже после укладки металлочерепицы:

  • Торцевые планки. Крепятся по торцам кровли саморезами, соединяются с обеспечением нахлеста 50 мм.

    Фото 24. Установленные торцевые планки.jpg

    Фото 24. Установленные торцевые планки

  • Коньковые планки. Бывают 2-х видов – плоские и закругленные. Устанавливаются с уплотнителем, фиксируются при помощи коньковых саморезов.

    Фото 25. Внешний вид плоских и круглых коньковых планок.jpg

    Фото 25. Внешний вид плоских и круглых коньковых планок

  • Вентиляционный выход. Обычно делается 1 выход на каждые 60 кв. м кровли.

    Фото 26. Вентиляционный выход.jpg

    Фото 26. Вентиляционный выход

  • Выход для антенн и электрических кабелей. Для обеспечения герметичности кровельного покрытия его стыковка с антеннами и кабелями выполняется с применением специальных антенных выходов.

    Фото 27. Антенный выход.jpg

    Фото 27. Антенный выход

  • Снегозадержатели. Бывают разных видов, но наиболее распространены трубчатые и из специальных планок. Монтируются выше карнизного свеса по всему периметру крыши. Их наличие обязательно над входом в дом, мансардными окнами и каждым уровнем многоярусной кровли.

    Рисунок 28. Основные виды снегозадержаетелей.jpg

    Рисунок 28. Основные виды снегозадержаетелей

  • Переходной мостик. Предназначен для безопасного перемещения по крыше – например, от лестницы, люка или мансардного окна. В местах расположения этого элемента обычно сооружается сплошная обрешетка, поэтому его наличие или отсутствие необходимо спланировать еще на этапе создания обрешетки.

    Фото 29. Переходной мостик.jpg

    Фото 29. Переходной мостик

  • Предназначена для вылезания на крышу, например, для обслуживания мансардных окон, вентиляционных каналов, дымохода и т.д.

    Фото 30. Лестница, установленная на кровле.jpg

Фото 30. Лестница, установленная на кровле

Технических особенностей устройства кровли из металлочерепицы много, но нет ничего сверхсложного. Выполнить все работы самостоятельно и сэкономить на привлечении подрядных организаций вполне реально – главное тщательно изучить все моменты и ответственно подойти к процессу.

Металлочерепица Grand Line Modern, Полиэстер, сигнально-синий (RAL 5005) 0,4 мм

Металлочерепица в профиле Modern, форма которого приближена к классической керамической че...
От 250 руб/м²
Подробнее
© СтройПартнер | st-par.ru

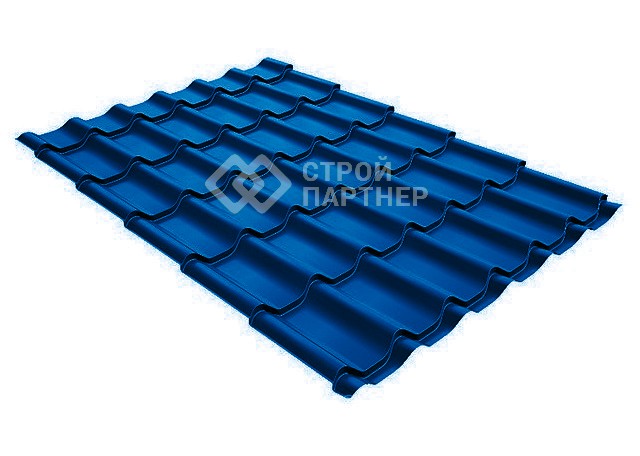

Металлочерепица Grand Line Classic, Полиэстер, сигнально-синий (RAL 5005) 0,45 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 307 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Velur20, мокрый асфальт (RAL 7024) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 594.88 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Satin, красное вино (RAL 3005) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 333 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Полиэстер, зеленый мох (RAL 6005) 0,45 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 307 руб/м²
Подробнее
© СтройПартнер | st-par.ru

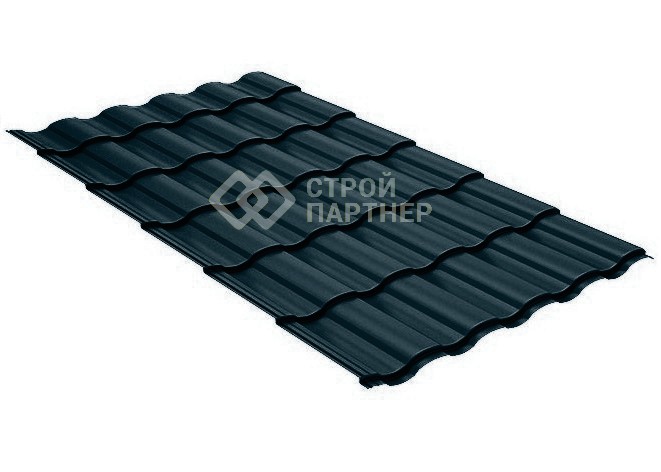

Металлочерепица Grand Line Kredo, Полиэстер, мокрый асфальт (RAL 7024) 0,45 мм

Металлочерепица с закругленной формой гребня и мягкими и ровными линиями, отражающими Сред...
От 318 руб/м²
Подробнее
© СтройПартнер | st-par.ru

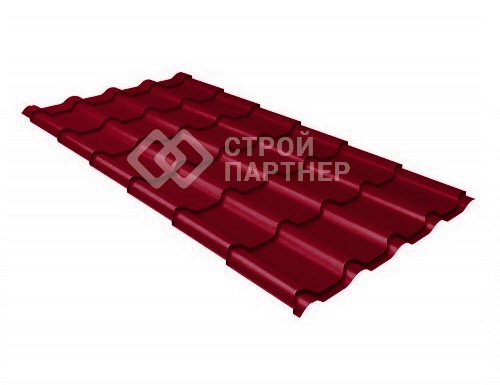

Металлочерепица Grand Line Kamea, Полиэстер, красное вино (RAL 3005) 0,45 мм

Металлочерепица в стильном и современном профиле Камея с покрытием Полиэстер с гладкой гля...
От 318 руб/м²
Подробнее
© СтройПартнер | st-par.ru

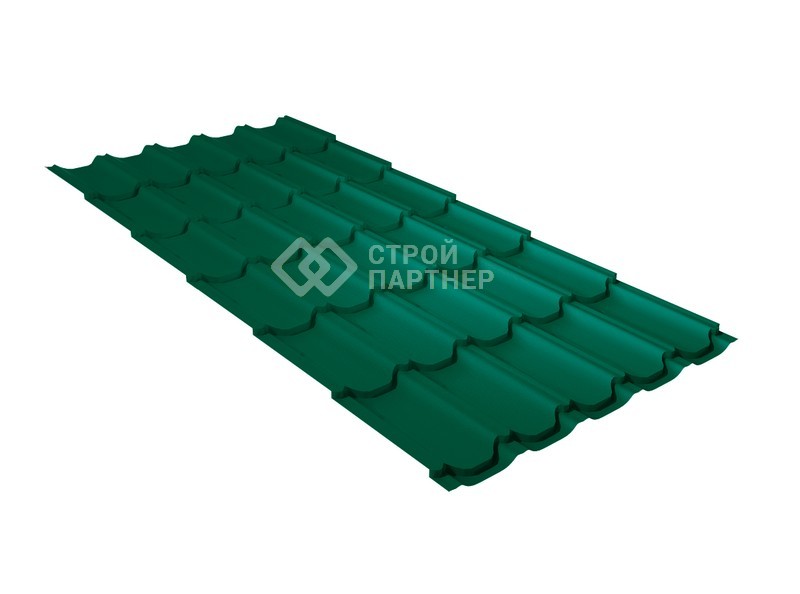

Металлочерепица Grand Line Kvinta plus, Полиэстер, зеленый мох (RAL 6005) 0,45 мм

Металлочерепица с симметричным профилем и оригинальными канавками, повышающими жесткость и...
От 319 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Кровельные материалы

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
