От того, насколько качественно выполнено устройство кровли, зависит не только комфорт внутри дома, но также теплоизоляционные качества и срок службы здания в целом. Сложность и трудоемкость укрытия крыши определяется ее разновидностью и конфигурацией, конструкцией стропильной системы, выбранным кровельным материалом.


Какой формы выбрать скаты для кровли?

В зависимости от типа крыши скаты могут иметь различную конфигурацию:

  • Прямоугольная – для классических двускатных конструкций.


Рисунок 1. Схема двускатной стропильной системы

  • Треугольная – для стандартных шатровых кровель.


Рисунок 2. Конструкция шатровой крыши

  • Трапециевидная и треугольная – для вальмовых крыш.


Рисунок 3. Схема устройства кровли вальмового типа

Выбирать форму скатов специалисты рекомендуют с учетом разновидности кровельного покрытия. Так, нецелесообразно с экономической точки зрения использовать листовые материалы (металочерепицу, профнастил, шифер) для укрытия крыш сложной конфигурации (вальмовые, шатровые). В противном случае листы придется подрезать, что приведет к большому количеству отходов. Для таких стропильных конструкций лучше применять штучное покрытие (композитная, гибкая, керамическая черепица). А листовые материалы оптимально ложатся на прямоугольные скаты – классическая двускатная кровля показана на фото 4.


Фото 4. Двускатная крыша со скатами правильной прямоугольной формы

Важные правила устройства

При сооружении стропильной системы кровли требуется соблюдать ряд важных правил:

  1. Правильная форма скатов – при несовпадении углов наклона или непропорциональности резку кровельного покрытия придется выполнять индивидуально. Если разные скаты имеют идентичные размеры и угол наклона, понадобится всего несколько шаблонов.
  2. Уклон кровли выбирается в соответствии с рекомендациями производителя используемого кровельного материала.
  3. Мауэрлат должен быть расположен строго горизонтально – на одной высоте.
  4. Запрещено использовать в качестве стропил для кровли доски со сквозными сучками, расположенными вдоль волокон древесины – под нагрузкой они сломаются.
  5. Свободный свес кровельных элементов при устройстве карнизов должен составлять в пределах 200-1000 мм.
  6. В местах расположения ендов, примыканий инженерных коммуникаций, слуховых окон и других элементов сооружается сплошная обрешетка.
  7. Нижний брусок обрешетки всегда делается выше, чем остальные, обычно на толщину кровельного покрытия.
  8. Укрытие кровли выполняется по направлению снизу вверх для обеспечения правильного нахлеста – верхние листы или штучные элементы должны перекрывать нижние.
  9. При строительстве теплой крыши обязательно предусматривается вентиляционный зазор.


Рисунок 5. Устройство утепленной крыши

Основные виды крыш

Каркас кровли может иметь разную форму, что напрямую влияет на сложность, трудоемкость и стоимость сооружения. Существует 2 основные категории, по которым классифицируют крыши:

  • Плоские – уклон обычно не превышает 3°.
  • Скатные – с углом наклона более 10°. В свою очередь бывают одно-, двускатные, шатровые, вальмовые и т.д.


Рисунок 6. Картинки с разными видами кровли по форме

При правильном выполнении расчетов, выборе качественного материала и соблюдении всех правил монтажа любая кровля, как и стропильная система, будет надежной и прослужит длительное время. Однако каждая из конструкций имеет свои особенности, эффективнее работает в определенных климатических условиях.

Основные виды крыш по форме рассмотрены в представленном ниже видеоматериале:

Плоские конструкции

Плоская крыша – самая простая и дешевая в исполнении. Основой такой кровли, по сути, является перекрытие, которое опирается на стены одинаковой высоты. Уклон минимальный и не превышает 3°. Для укрытия обычно применяются рулонные наплавляемые, наливные и мембранные материалы.

В частном домостроении плоские крыши применяются крайне редко, чаще встречаются в конструкции многоэтажных домов, ТРЦ, других коммерческих, промышленных и общественных объектов. Среди преимуществ можно отметить возможность использования свободной площади для обустройства зоны отдыха, открытых садов, палисадников и т.д.


Фото 7. Внешний вид плоской кровли

Существенный минус плоских кровель – отсутствие естественного слива. Из-за этого на поверхности постоянно скапливается влага, снег, которые требуется регулярно убирать. В противном случае образуются протечки, снижается срок службы перекрытия.

Скатные крыши

Скатная кровля – наиболее распространенный тип для частных домов. Такая конструкция обеспечивает эффективный естественный слив. Наклон скатов может составлять от 10 до 70°. Бывает разных видов по форме, которая зависит в основном от конструктивных особенностей строения и пожеланий самого владельца относительно декоративных качеств.

Односкатная

Конструктивно напоминает плоскую кровлю, но в качестве основы выступает стропильная система. Стропила устанавливаются на несущие стены разной высоты для образования необходимого угла наклона. Стандартный уклон ската в большинстве случаев не превышает 35°.

Односкатная конструкция считается самой простой и практичной из всех видов скатных конструкций. Однако широкого распространения не получила из-за ограниченности в дизайнерских возможностях. Чаще применяется для укрытия гаражей, разных хозяйственных и других построек подобного типа, горазда реже – для частных домов.


Фото 8. Пример односкатной кровли в конструкции жилого дома

Преимущества:

  • Эконономичность – требуется значительно меньше стройматериалов для обустройства.
  • Минимальная парусность – актуально для регионов с большой ветровой нагрузкой.
  • Простота проектирования и монтажа.
  • Небольшой вес – допускается применять для зданий с облегченным фундаментом.

Среди недостатков стоит отметить необходимость возведения более высоких стен для обеспечения необходимого угла наклона. Также при небольшом уклоне все расчеты должны выполняться с запасом, чтобы стропильная система выдержала снеговые нагрузки, характерные для конкретной местности.

Двускатная

Классическая конструкция, состоящая из двух скатов, направленных в противоположные друг от друга стороны. Отличительная особенность – наличие фронтонов (треугольных боковых стен, закрывающих чердачное помещение с обеих сторон). Скаты таких кровель могут быть симметричными (с одинаковым углом наклона и длиной) и асимметричными (с разным уклоном и длиной).


Фото 9. Симметричная двускатная кровля

Особенности:

  • Возможность обустройства мансарды при условии, что наклон скатов более 35°.
  • Относительно простая конструкция – обеспечивает легкий монтаж с минимальными трудовыми и финансовыми затратами.
  • Отсутствие склонности к накоплению осадков на поверхности.
  • Очень низкая вероятность образования протечек.

Минимальное количество отходов кровельных материалов.


Фото 10 – асимметричная двускатная кровля в конструкции дома

Основным минусом является сложность проведения монтажных работ при уклоне скатов от 45°.

Мансардная

Мансардная кровля является разновидностью двускатной, но с ломаными скатами, каждый из которых состоит из 2-х частей – верхней (с меньшим уклоном, около 30°) и нижней (с большим наклоном, в пределах 60°). Устройство подобной крыши позволяет значительно увеличить полезное пространство.


Рисунок 11. Схемы, фото и картинки мансардной кровли

Ломаные стропильные системы более сложные в исполнении, чем двускатные. При этом важно ответственно подходить к монтажным работам – малейшее нарушение геометрии может стать причиной протечек в местах переломов скатов. Также наблюдается больший расход строительных материалов.

Вальмовая

Вальмовые крыши – конструкции, состоящие из 4-х скатов. При этом два из них имеют трапециевидную форму и два (устанавливающиеся вместо фронтонов) – треугольную. Обычно все 4 ската имеют одинаковый угол наклона и сходятся к короткому коньку. Пользуются широким спросом в северных регионах, где наблюдаются сильные ветра.


Фото 12. Стандартная вальмовая кровля

Стропильная система таких кровель включает балки и двойные затяжки. Это обеспечивает хорошую несущую способность, но усложняет конструкцию и монтажные работы. Большой плюс заключается в том, что на вальмовых крышах не скапливается вода и снег. Наклон скатов обычно находится на уровне 45°.

Обустроить просторную мансарду можно только при условии сооружения мансардных окон, которые визуально увеличивают объем помещения. Возможен вариант с увеличением уклона скатов, но в 4-скатных конструкциях пространства значительно не прибавится.

Полувальмовая

Полувальмовая (голландская) кровля является подвидом вальмовой и характеризуется усеченными треугольными скатами (вальмами). За счет этого на торцах дома образуются свесы с небольшим вылетом и малым углом наклона.


Фото 13. Полувальмовая или голландская крыша

Усеченная конструкция вальм позволяет существенно уменьшить площадь крыши и укрепить края каркаса. Это обеспечивает дополнительную защиту от сильных порывов ветра. Соорудить большую мансарду гораздо проще, чем под вальмовой кровлей.

Шатровая

Стандартная конструкция шатровой кровли состоит из 3 или 4-х скатов правильной треугольной формы, которые сходятся в одной точке сверху. Характеризуется отсутствием коньковой группы, так же, как и вальмовая, хорошо противостоит сильным ветрам.


Фото 14. Классическая шатровая кровля

Шатровая крыша гармонично смотрится на классических одноэтажных зданиях. Такие стропильные конструкции сложно проектировать при необходимости обустройства мансардного этажа. Монтаж тоже требует наличия профессиональных навыков.

Многощипцовая

Многощипцовая крыша считается самой сложной в конструктивном исполнении из-за большого количества ендов (мест соединения скатов), которые являются наиболее ответственными участками в дождливых и снежных районах. Под такой стропильной системой получается объемная мансарда.


Фото 15. Устройство многощипцовой кровли здания

Но недостатков у многощипцовых кровель больше:

  • Большой расход кровельного покрытия и много отходов.
  • Сложный процесс монтажа.
  • Высокая вероятность протечек при непрофессиональном подходе к монтажным работам.

Купольная

Купольные и конические кровли чаще сооружают на памятниках архитектуры, храмах. В частном домостроении такие конструкции встречаются редко, но если вы хотите чтобы дом выделялся на фоне соседей и готовы за это существенно доплатить, эти варианты определенно подходят.


Фото 16. Внешний вид купольной кровли


Фото 17. Внешний вид конусной крыши

Схема кровли

В частном домостроении, как правило, применяются 2 принципиальные схемы каркасной конструкции кровли – с висячими и наслонными стропилами. Выбор осуществляется с учетом размеров, формы дома, наличия или отсутствия мансардного этажа, внутренних несущих стен, конфигурации крыши. При этом каждая из схем может иметь несколько конструктивных исполнений.

Система с наслонными стропилами

Конструктивное отличие систем с наслонными стропилами – верхние концы стропильных ног опираются на специальный прогон. Он служит для передачи нагрузок на внутреннюю несущую стену. За счет этого стропильный каркас не создает распорного давления на стены. Поэтому затяжка для компенсации распора не требуется.


Рисунок 18. Принципиальные схемы системы с наслонными стропилами

Единственным условием для ее сооружения является наличие внутренней несущей стены либо надежного перекрытия, способного выдержать эксплуатационные нагрузки, которые создает крыша.

Система с висячими стропилами

В системах с висячими стропилами верхние концы стропил опираются друг на друга – т.е. в их конструкции нет прогона и специальной опоры. Несущая способность стропильных ног обеспечивается благодаря распору затяжкой.


Рисунок 19. Принципиальные схемы систем с висячими стропилами

Затяжки могут выступать одновременно в качестве распоров и балок чердачного перекрытия. Однако такие системы не применяются при угле наклона скатов меньше 30°, имеют меньшую жесткость, детали каркаса нагружены сильнее по сравнению с другими конструкциями. При неравномерных нагрузках (снеговых или ветровых) на один из скатов создается большое боковое давление на стены дома в противоположной стороне.

Конструкция кровли

Конструкция крыши состоит из стропильной системы, обрешетки и «кровельного пирога». От качества и правильности расположения слоев «кровельного пирога» зависят теплоизоляционные характеристики, надежность и долговечность покрытия. В зависимости от назначения кровля может быть теплой (жилая мансарда) или холодной (неотапливаемый чердак для хранения вещей).


Рисунок 20. Схема качественного «кровельного пирога»

Теплый «кровельный пирог» состоит из таких конструктивных слоев:

  • Стропильная система – несущая основа кровли.
  • Подшивка – черновая (OSB, гипсокартон, обрезная доска) или чистовая (вагонка, пластиковые или МДФ панели) отделка мансардного этажа. При сооружении нежилого чердака подшивка обычно не делается.
  • Пароизоляционная мембрана – предупреждает проникновение пара, содержащего влагу, в теплоизоляционный слой.
  • Утеплитель (чаще применяется минеральная вата) – предупреждает теплопотери через крышу мансардного этажа.
  • Гидроизоляционная мембрана – минимизирует риски попадания влаги в теплоизоляцию и предупреждает выдувание волокон утеплителя ветром.
  • Контробрешетка – служит для создания вентиляционного зазора, который необходим для отведения конденсата, скапливающегося с внутренней стороны кровельного покрытия.
  • Обрешетка – служит основой под кровлю. Может быть сплошной и разреженной в зависимости от используемого кровельного материала. Шаг обрешетки для кровли выбирается с учетом используемого покрытия.
  • Кровельное покрытие – защищает здание от всех атмосферных воздействий.

Пример устройства правильного кровельного пирога рассмотрен в следующем видео:


Устройство холодной крыши выполняется без теплоизоляционного материала и пароизоляционной мембраны. В зависимости от кровельного покрытия может отсутствовать и гидроизоляционная пленка.

[~DETAIL_TEXT] =>

От того, насколько качественно выполнено устройство кровли, зависит не только комфорт внутри дома, но также теплоизоляционные качества и срок службы здания в целом. Сложность и трудоемкость укрытия крыши определяется ее разновидностью и конфигурацией, конструкцией стропильной системы, выбранным кровельным материалом.


Какой формы выбрать скаты для кровли?

В зависимости от типа крыши скаты могут иметь различную конфигурацию:

  • Прямоугольная – для классических двускатных конструкций.


Рисунок 1. Схема двускатной стропильной системы

  • Треугольная – для стандартных шатровых кровель.


Рисунок 2. Конструкция шатровой крыши

  • Трапециевидная и треугольная – для вальмовых крыш.


Рисунок 3. Схема устройства кровли вальмового типа

Выбирать форму скатов специалисты рекомендуют с учетом разновидности кровельного покрытия. Так, нецелесообразно с экономической точки зрения использовать листовые материалы (металочерепицу, профнастил, шифер) для укрытия крыш сложной конфигурации (вальмовые, шатровые). В противном случае листы придется подрезать, что приведет к большому количеству отходов. Для таких стропильных конструкций лучше применять штучное покрытие (композитная, гибкая, керамическая черепица). А листовые материалы оптимально ложатся на прямоугольные скаты – классическая двускатная кровля показана на фото 4.


Фото 4. Двускатная крыша со скатами правильной прямоугольной формы

Важные правила устройства

При сооружении стропильной системы кровли требуется соблюдать ряд важных правил:

  1. Правильная форма скатов – при несовпадении углов наклона или непропорциональности резку кровельного покрытия придется выполнять индивидуально. Если разные скаты имеют идентичные размеры и угол наклона, понадобится всего несколько шаблонов.
  2. Уклон кровли выбирается в соответствии с рекомендациями производителя используемого кровельного материала.
  3. Мауэрлат должен быть расположен строго горизонтально – на одной высоте.
  4. Запрещено использовать в качестве стропил для кровли доски со сквозными сучками, расположенными вдоль волокон древесины – под нагрузкой они сломаются.
  5. Свободный свес кровельных элементов при устройстве карнизов должен составлять в пределах 200-1000 мм.
  6. В местах расположения ендов, примыканий инженерных коммуникаций, слуховых окон и других элементов сооружается сплошная обрешетка.
  7. Нижний брусок обрешетки всегда делается выше, чем остальные, обычно на толщину кровельного покрытия.
  8. Укрытие кровли выполняется по направлению снизу вверх для обеспечения правильного нахлеста – верхние листы или штучные элементы должны перекрывать нижние.
  9. При строительстве теплой крыши обязательно предусматривается вентиляционный зазор.


Рисунок 5. Устройство утепленной крыши

Основные виды крыш

Каркас кровли может иметь разную форму, что напрямую влияет на сложность, трудоемкость и стоимость сооружения. Существует 2 основные категории, по которым классифицируют крыши:

  • Плоские – уклон обычно не превышает 3°.
  • Скатные – с углом наклона более 10°. В свою очередь бывают одно-, двускатные, шатровые, вальмовые и т.д.


Рисунок 6. Картинки с разными видами кровли по форме

При правильном выполнении расчетов, выборе качественного материала и соблюдении всех правил монтажа любая кровля, как и стропильная система, будет надежной и прослужит длительное время. Однако каждая из конструкций имеет свои особенности, эффективнее работает в определенных климатических условиях.

Основные виды крыш по форме рассмотрены в представленном ниже видеоматериале:

Плоские конструкции

Плоская крыша – самая простая и дешевая в исполнении. Основой такой кровли, по сути, является перекрытие, которое опирается на стены одинаковой высоты. Уклон минимальный и не превышает 3°. Для укрытия обычно применяются рулонные наплавляемые, наливные и мембранные материалы.

В частном домостроении плоские крыши применяются крайне редко, чаще встречаются в конструкции многоэтажных домов, ТРЦ, других коммерческих, промышленных и общественных объектов. Среди преимуществ можно отметить возможность использования свободной площади для обустройства зоны отдыха, открытых садов, палисадников и т.д.


Фото 7. Внешний вид плоской кровли

Существенный минус плоских кровель – отсутствие естественного слива. Из-за этого на поверхности постоянно скапливается влага, снег, которые требуется регулярно убирать. В противном случае образуются протечки, снижается срок службы перекрытия.

Скатные крыши

Скатная кровля – наиболее распространенный тип для частных домов. Такая конструкция обеспечивает эффективный естественный слив. Наклон скатов может составлять от 10 до 70°. Бывает разных видов по форме, которая зависит в основном от конструктивных особенностей строения и пожеланий самого владельца относительно декоративных качеств.

Односкатная

Конструктивно напоминает плоскую кровлю, но в качестве основы выступает стропильная система. Стропила устанавливаются на несущие стены разной высоты для образования необходимого угла наклона. Стандартный уклон ската в большинстве случаев не превышает 35°.

Односкатная конструкция считается самой простой и практичной из всех видов скатных конструкций. Однако широкого распространения не получила из-за ограниченности в дизайнерских возможностях. Чаще применяется для укрытия гаражей, разных хозяйственных и других построек подобного типа, горазда реже – для частных домов.


Фото 8. Пример односкатной кровли в конструкции жилого дома

Преимущества:

  • Эконономичность – требуется значительно меньше стройматериалов для обустройства.
  • Минимальная парусность – актуально для регионов с большой ветровой нагрузкой.
  • Простота проектирования и монтажа.
  • Небольшой вес – допускается применять для зданий с облегченным фундаментом.

Среди недостатков стоит отметить необходимость возведения более высоких стен для обеспечения необходимого угла наклона. Также при небольшом уклоне все расчеты должны выполняться с запасом, чтобы стропильная система выдержала снеговые нагрузки, характерные для конкретной местности.

Двускатная

Классическая конструкция, состоящая из двух скатов, направленных в противоположные друг от друга стороны. Отличительная особенность – наличие фронтонов (треугольных боковых стен, закрывающих чердачное помещение с обеих сторон). Скаты таких кровель могут быть симметричными (с одинаковым углом наклона и длиной) и асимметричными (с разным уклоном и длиной).


Фото 9. Симметричная двускатная кровля

Особенности:

  • Возможность обустройства мансарды при условии, что наклон скатов более 35°.
  • Относительно простая конструкция – обеспечивает легкий монтаж с минимальными трудовыми и финансовыми затратами.
  • Отсутствие склонности к накоплению осадков на поверхности.
  • Очень низкая вероятность образования протечек.

Минимальное количество отходов кровельных материалов.


Фото 10 – асимметричная двускатная кровля в конструкции дома

Основным минусом является сложность проведения монтажных работ при уклоне скатов от 45°.

Мансардная

Мансардная кровля является разновидностью двускатной, но с ломаными скатами, каждый из которых состоит из 2-х частей – верхней (с меньшим уклоном, около 30°) и нижней (с большим наклоном, в пределах 60°). Устройство подобной крыши позволяет значительно увеличить полезное пространство.


Рисунок 11. Схемы, фото и картинки мансардной кровли

Ломаные стропильные системы более сложные в исполнении, чем двускатные. При этом важно ответственно подходить к монтажным работам – малейшее нарушение геометрии может стать причиной протечек в местах переломов скатов. Также наблюдается больший расход строительных материалов.

Вальмовая

Вальмовые крыши – конструкции, состоящие из 4-х скатов. При этом два из них имеют трапециевидную форму и два (устанавливающиеся вместо фронтонов) – треугольную. Обычно все 4 ската имеют одинаковый угол наклона и сходятся к короткому коньку. Пользуются широким спросом в северных регионах, где наблюдаются сильные ветра.


Фото 12. Стандартная вальмовая кровля

Стропильная система таких кровель включает балки и двойные затяжки. Это обеспечивает хорошую несущую способность, но усложняет конструкцию и монтажные работы. Большой плюс заключается в том, что на вальмовых крышах не скапливается вода и снег. Наклон скатов обычно находится на уровне 45°.

Обустроить просторную мансарду можно только при условии сооружения мансардных окон, которые визуально увеличивают объем помещения. Возможен вариант с увеличением уклона скатов, но в 4-скатных конструкциях пространства значительно не прибавится.

Полувальмовая

Полувальмовая (голландская) кровля является подвидом вальмовой и характеризуется усеченными треугольными скатами (вальмами). За счет этого на торцах дома образуются свесы с небольшим вылетом и малым углом наклона.


Фото 13. Полувальмовая или голландская крыша

Усеченная конструкция вальм позволяет существенно уменьшить площадь крыши и укрепить края каркаса. Это обеспечивает дополнительную защиту от сильных порывов ветра. Соорудить большую мансарду гораздо проще, чем под вальмовой кровлей.

Шатровая

Стандартная конструкция шатровой кровли состоит из 3 или 4-х скатов правильной треугольной формы, которые сходятся в одной точке сверху. Характеризуется отсутствием коньковой группы, так же, как и вальмовая, хорошо противостоит сильным ветрам.


Фото 14. Классическая шатровая кровля

Шатровая крыша гармонично смотрится на классических одноэтажных зданиях. Такие стропильные конструкции сложно проектировать при необходимости обустройства мансардного этажа. Монтаж тоже требует наличия профессиональных навыков.

Многощипцовая

Многощипцовая крыша считается самой сложной в конструктивном исполнении из-за большого количества ендов (мест соединения скатов), которые являются наиболее ответственными участками в дождливых и снежных районах. Под такой стропильной системой получается объемная мансарда.


Фото 15. Устройство многощипцовой кровли здания

Но недостатков у многощипцовых кровель больше:

  • Большой расход кровельного покрытия и много отходов.
  • Сложный процесс монтажа.
  • Высокая вероятность протечек при непрофессиональном подходе к монтажным работам.

Купольная

Купольные и конические кровли чаще сооружают на памятниках архитектуры, храмах. В частном домостроении такие конструкции встречаются редко, но если вы хотите чтобы дом выделялся на фоне соседей и готовы за это существенно доплатить, эти варианты определенно подходят.


Фото 16. Внешний вид купольной кровли


Фото 17. Внешний вид конусной крыши

Схема кровли

В частном домостроении, как правило, применяются 2 принципиальные схемы каркасной конструкции кровли – с висячими и наслонными стропилами. Выбор осуществляется с учетом размеров, формы дома, наличия или отсутствия мансардного этажа, внутренних несущих стен, конфигурации крыши. При этом каждая из схем может иметь несколько конструктивных исполнений.

Система с наслонными стропилами

Конструктивное отличие систем с наслонными стропилами – верхние концы стропильных ног опираются на специальный прогон. Он служит для передачи нагрузок на внутреннюю несущую стену. За счет этого стропильный каркас не создает распорного давления на стены. Поэтому затяжка для компенсации распора не требуется.


Рисунок 18. Принципиальные схемы системы с наслонными стропилами

Единственным условием для ее сооружения является наличие внутренней несущей стены либо надежного перекрытия, способного выдержать эксплуатационные нагрузки, которые создает крыша.

Система с висячими стропилами

В системах с висячими стропилами верхние концы стропил опираются друг на друга – т.е. в их конструкции нет прогона и специальной опоры. Несущая способность стропильных ног обеспечивается благодаря распору затяжкой.


Рисунок 19. Принципиальные схемы систем с висячими стропилами

Затяжки могут выступать одновременно в качестве распоров и балок чердачного перекрытия. Однако такие системы не применяются при угле наклона скатов меньше 30°, имеют меньшую жесткость, детали каркаса нагружены сильнее по сравнению с другими конструкциями. При неравномерных нагрузках (снеговых или ветровых) на один из скатов создается большое боковое давление на стены дома в противоположной стороне.

Конструкция кровли

Конструкция крыши состоит из стропильной системы, обрешетки и «кровельного пирога». От качества и правильности расположения слоев «кровельного пирога» зависят теплоизоляционные характеристики, надежность и долговечность покрытия. В зависимости от назначения кровля может быть теплой (жилая мансарда) или холодной (неотапливаемый чердак для хранения вещей).


Рисунок 20. Схема качественного «кровельного пирога»

Теплый «кровельный пирог» состоит из таких конструктивных слоев:

  • Стропильная система – несущая основа кровли.
  • Подшивка – черновая (OSB, гипсокартон, обрезная доска) или чистовая (вагонка, пластиковые или МДФ панели) отделка мансардного этажа. При сооружении нежилого чердака подшивка обычно не делается.
  • Пароизоляционная мембрана – предупреждает проникновение пара, содержащего влагу, в теплоизоляционный слой.
  • Утеплитель (чаще применяется минеральная вата) – предупреждает теплопотери через крышу мансардного этажа.
  • Гидроизоляционная мембрана – минимизирует риски попадания влаги в теплоизоляцию и предупреждает выдувание волокон утеплителя ветром.
  • Контробрешетка – служит для создания вентиляционного зазора, который необходим для отведения конденсата, скапливающегося с внутренней стороны кровельного покрытия.
  • Обрешетка – служит основой под кровлю. Может быть сплошной и разреженной в зависимости от используемого кровельного материала. Шаг обрешетки для кровли выбирается с учетом используемого покрытия.
  • Кровельное покрытие – защищает здание от всех атмосферных воздействий.

Пример устройства правильного кровельного пирога рассмотрен в следующем видео:


Устройство холодной крыши выполняется без теплоизоляционного материала и пароизоляционной мембраны. В зависимости от кровельного покрытия может отсутствовать и гидроизоляционная пленка.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 16.08.2019 11:25:50 [~DATE_CREATE] => 16.08.2019 11:25:50 [CREATED_BY] => 1366671 [~CREATED_BY] => 1366671 [TIMESTAMP_X] => 16.08.2019 12:41:31 [~TIMESTAMP_X] => 16.08.2019 12:41:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 475 [~IBLOCK_SECTION_ID] => 475 [DETAIL_PAGE_URL] => /info/stati-o-krovle/ustrojstvo-krovli/ [~DETAIL_PAGE_URL] => /info/stati-o-krovle/ustrojstvo-krovli/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 11928768 [TIMESTAMP_X] => 16.08.2019 11:25:50 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 24499 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/6f1 [FILE_NAME] => ustroystvo.jpg [ORIGINAL_NAME] => устройство.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => d07954eaeb81c7bfd54fe58f5d7136d0 [~src] => [SRC] => /upload/iblock/6f1/ustroystvo.jpg [ALT] => Устройство кровли [TITLE] => Устройство кровли ) [~PREVIEW_PICTURE] => 11928768 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 25692 [~EXTERNAL_ID] => 25692 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/stati-o-krovle/ustrojstvo-krovli/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/stati-o-krovle/ustrojstvo-krovli/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/stati-o-krovle/ustrojstvo-krovli/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/stati-o-krovle/ustrojstvo-krovli/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/ustrojstvo-krovli/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/ustrojstvo-krovli/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Устройство кровли [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Устройство кровли [ELEMENT_META_KEYWORDS] => [ELEMENT_META_TITLE] => Виды кровли: особенности покрытий и критерии выбора [ELEMENT_META_DESCRIPTION] => Какие существуют виды кровли? Как выбрать качественную кровлю для дома? Наиболее востребованные разновидности кровельных покрытий для крыши частного дома. ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 155636220 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 155636211 [1] => 155636212 [2] => 155636213 [3] => 155636214 [4] => 155636215 [5] => 155636216 [6] => 155636217 [7] => 155636218 [8] => 155636219 ) [VALUE] => Array ( [0] => 17483 [1] => 13999 [2] => 15367 [3] => 17553 [4] => 13857 [5] => 24989 [6] => 15360 [7] => 24874 [8] => 16052 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => [8] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 17483 [1] => 13999 [2] => 15367 [3] => 17553 [4] => 13857 [5] => 24989 [6] => 15360 [7] => 24874 [8] => 16052 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => [8] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 27.07.2017 09:56:31 [~TIMESTAMP_X] => 27.07.2017 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 25.05.2017 09:49:00 [~DATE_CREATE] => 25.05.2017 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 2017-07-27 09:56:31 [~TIMESTAMP_X] => 2017-07-27 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 2017-05-25 09:49:00 [~DATE_CREATE] => 2017-05-25 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Кровельные материалы [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Кровельные материалы [ELEMENT_META_TITLE] => Кровельные материалы [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Кровельные материалы ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/stati-o-krovle/ustrojstvo-krovli/?action=BUY&id=25692 [BUY_URL] => /info/stati-o-krovle/ustrojstvo-krovli/?action=BUY&id=25692 [~ADD_URL] => /info/stati-o-krovle/ustrojstvo-krovli/?action=ADD2BASKET&id=25692 [ADD_URL] => /info/stati-o-krovle/ustrojstvo-krovli/?action=ADD2BASKET&id=25692 [LINK_URL] => link.php?PARENT_ELEMENT_ID=25692 [~SUBSCRIBE_URL] => /info/stati-o-krovle/ustrojstvo-krovli/?action=SUBSCRIBE_PRODUCT&id=25692 [SUBSCRIBE_URL] => /info/stati-o-krovle/ustrojstvo-krovli/?action=SUBSCRIBE_PRODUCT&id=25692 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjU2OTIiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDIzXHUwNDQxXHUwNDQyXHUwNDQwXHUwNDNlXHUwNDM5XHUwNDQxXHUwNDQyXHUwNDMyXHUwNDNlIFx1MDQzYVx1MDQ0MFx1MDQzZVx1MDQzMlx1MDQzYlx1MDQzOCIsImNhdGVnb3J5X2lkIjoiNDc1IiwiY2F0ZWdvcnkiOnsiNDc1IjoiXHUwNDFhXHUwNDQwXHUwNDNlXHUwNDMyXHUwNDM1XHUwNDNiXHUwNDRjXHUwNDNkXHUwNDRiXHUwNDM1IFx1MDQzY1x1MDQzMFx1MDQ0Mlx1MDQzNVx1MDQ0MFx1MDQzOFx1MDQzMFx1MDQzYlx1MDQ0YiJ9LCJwcmljZSI6bnVsbCwiY3VycmVuY3kiOm51bGx9 [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 25692; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 134 [PRODUCTS] => Array ( [0] => 17483 [1] => 13999 [2] => 15367 [3] => 17553 [4] => 13857 [5] => 24989 [6] => 15360 [7] => 24874 [8] => 16052 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

От того, насколько качественно выполнено устройство кровли, зависит не только комфорт внутри дома, но также теплоизоляционные качества и срок службы здания в целом. Сложность и трудоемкость укрытия крыши определяется ее разновидностью и конфигурацией, конструкцией стропильной системы, выбранным кровельным материалом.


Какой формы выбрать скаты для кровли?

В зависимости от типа крыши скаты могут иметь различную конфигурацию:

  • Прямоугольная – для классических двускатных конструкций.


Рисунок 1. Схема двускатной стропильной системы

  • Треугольная – для стандартных шатровых кровель.


Рисунок 2. Конструкция шатровой крыши

  • Трапециевидная и треугольная – для вальмовых крыш.


Рисунок 3. Схема устройства кровли вальмового типа

Выбирать форму скатов специалисты рекомендуют с учетом разновидности кровельного покрытия. Так, нецелесообразно с экономической точки зрения использовать листовые материалы (металочерепицу, профнастил, шифер) для укрытия крыш сложной конфигурации (вальмовые, шатровые). В противном случае листы придется подрезать, что приведет к большому количеству отходов. Для таких стропильных конструкций лучше применять штучное покрытие (композитная, гибкая, керамическая черепица). А листовые материалы оптимально ложатся на прямоугольные скаты – классическая двускатная кровля показана на фото 4.


Фото 4. Двускатная крыша со скатами правильной прямоугольной формы

Важные правила устройства

При сооружении стропильной системы кровли требуется соблюдать ряд важных правил:

  1. Правильная форма скатов – при несовпадении углов наклона или непропорциональности резку кровельного покрытия придется выполнять индивидуально. Если разные скаты имеют идентичные размеры и угол наклона, понадобится всего несколько шаблонов.
  2. Уклон кровли выбирается в соответствии с рекомендациями производителя используемого кровельного материала.
  3. Мауэрлат должен быть расположен строго горизонтально – на одной высоте.
  4. Запрещено использовать в качестве стропил для кровли доски со сквозными сучками, расположенными вдоль волокон древесины – под нагрузкой они сломаются.
  5. Свободный свес кровельных элементов при устройстве карнизов должен составлять в пределах 200-1000 мм.
  6. В местах расположения ендов, примыканий инженерных коммуникаций, слуховых окон и других элементов сооружается сплошная обрешетка.
  7. Нижний брусок обрешетки всегда делается выше, чем остальные, обычно на толщину кровельного покрытия.
  8. Укрытие кровли выполняется по направлению снизу вверх для обеспечения правильного нахлеста – верхние листы или штучные элементы должны перекрывать нижние.
  9. При строительстве теплой крыши обязательно предусматривается вентиляционный зазор.


Рисунок 5. Устройство утепленной крыши

Основные виды крыш

Каркас кровли может иметь разную форму, что напрямую влияет на сложность, трудоемкость и стоимость сооружения. Существует 2 основные категории, по которым классифицируют крыши:

  • Плоские – уклон обычно не превышает 3°.
  • Скатные – с углом наклона более 10°. В свою очередь бывают одно-, двускатные, шатровые, вальмовые и т.д.


Рисунок 6. Картинки с разными видами кровли по форме

При правильном выполнении расчетов, выборе качественного материала и соблюдении всех правил монтажа любая кровля, как и стропильная система, будет надежной и прослужит длительное время. Однако каждая из конструкций имеет свои особенности, эффективнее работает в определенных климатических условиях.

Основные виды крыш по форме рассмотрены в представленном ниже видеоматериале:

Плоские конструкции

Плоская крыша – самая простая и дешевая в исполнении. Основой такой кровли, по сути, является перекрытие, которое опирается на стены одинаковой высоты. Уклон минимальный и не превышает 3°. Для укрытия обычно применяются рулонные наплавляемые, наливные и мембранные материалы.

В частном домостроении плоские крыши применяются крайне редко, чаще встречаются в конструкции многоэтажных домов, ТРЦ, других коммерческих, промышленных и общественных объектов. Среди преимуществ можно отметить возможность использования свободной площади для обустройства зоны отдыха, открытых садов, палисадников и т.д.


Фото 7. Внешний вид плоской кровли

Существенный минус плоских кровель – отсутствие естественного слива. Из-за этого на поверхности постоянно скапливается влага, снег, которые требуется регулярно убирать. В противном случае образуются протечки, снижается срок службы перекрытия.

Скатные крыши

Скатная кровля – наиболее распространенный тип для частных домов. Такая конструкция обеспечивает эффективный естественный слив. Наклон скатов может составлять от 10 до 70°. Бывает разных видов по форме, которая зависит в основном от конструктивных особенностей строения и пожеланий самого владельца относительно декоративных качеств.

Односкатная

Конструктивно напоминает плоскую кровлю, но в качестве основы выступает стропильная система. Стропила устанавливаются на несущие стены разной высоты для образования необходимого угла наклона. Стандартный уклон ската в большинстве случаев не превышает 35°.

Односкатная конструкция считается самой простой и практичной из всех видов скатных конструкций. Однако широкого распространения не получила из-за ограниченности в дизайнерских возможностях. Чаще применяется для укрытия гаражей, разных хозяйственных и других построек подобного типа, горазда реже – для частных домов.


Фото 8. Пример односкатной кровли в конструкции жилого дома

Преимущества:

  • Эконономичность – требуется значительно меньше стройматериалов для обустройства.
  • Минимальная парусность – актуально для регионов с большой ветровой нагрузкой.
  • Простота проектирования и монтажа.
  • Небольшой вес – допускается применять для зданий с облегченным фундаментом.

Среди недостатков стоит отметить необходимость возведения более высоких стен для обеспечения необходимого угла наклона. Также при небольшом уклоне все расчеты должны выполняться с запасом, чтобы стропильная система выдержала снеговые нагрузки, характерные для конкретной местности.

Двускатная

Классическая конструкция, состоящая из двух скатов, направленных в противоположные друг от друга стороны. Отличительная особенность – наличие фронтонов (треугольных боковых стен, закрывающих чердачное помещение с обеих сторон). Скаты таких кровель могут быть симметричными (с одинаковым углом наклона и длиной) и асимметричными (с разным уклоном и длиной).


Фото 9. Симметричная двускатная кровля

Особенности:

  • Возможность обустройства мансарды при условии, что наклон скатов более 35°.
  • Относительно простая конструкция – обеспечивает легкий монтаж с минимальными трудовыми и финансовыми затратами.
  • Отсутствие склонности к накоплению осадков на поверхности.
  • Очень низкая вероятность образования протечек.

Минимальное количество отходов кровельных материалов.


Фото 10 – асимметричная двускатная кровля в конструкции дома

Основным минусом является сложность проведения монтажных работ при уклоне скатов от 45°.

Мансардная

Мансардная кровля является разновидностью двускатной, но с ломаными скатами, каждый из которых состоит из 2-х частей – верхней (с меньшим уклоном, около 30°) и нижней (с большим наклоном, в пределах 60°). Устройство подобной крыши позволяет значительно увеличить полезное пространство.


Рисунок 11. Схемы, фото и картинки мансардной кровли

Ломаные стропильные системы более сложные в исполнении, чем двускатные. При этом важно ответственно подходить к монтажным работам – малейшее нарушение геометрии может стать причиной протечек в местах переломов скатов. Также наблюдается больший расход строительных материалов.

Вальмовая

Вальмовые крыши – конструкции, состоящие из 4-х скатов. При этом два из них имеют трапециевидную форму и два (устанавливающиеся вместо фронтонов) – треугольную. Обычно все 4 ската имеют одинаковый угол наклона и сходятся к короткому коньку. Пользуются широким спросом в северных регионах, где наблюдаются сильные ветра.


Фото 12. Стандартная вальмовая кровля

Стропильная система таких кровель включает балки и двойные затяжки. Это обеспечивает хорошую несущую способность, но усложняет конструкцию и монтажные работы. Большой плюс заключается в том, что на вальмовых крышах не скапливается вода и снег. Наклон скатов обычно находится на уровне 45°.

Обустроить просторную мансарду можно только при условии сооружения мансардных окон, которые визуально увеличивают объем помещения. Возможен вариант с увеличением уклона скатов, но в 4-скатных конструкциях пространства значительно не прибавится.

Полувальмовая

Полувальмовая (голландская) кровля является подвидом вальмовой и характеризуется усеченными треугольными скатами (вальмами). За счет этого на торцах дома образуются свесы с небольшим вылетом и малым углом наклона.


Фото 13. Полувальмовая или голландская крыша

Усеченная конструкция вальм позволяет существенно уменьшить площадь крыши и укрепить края каркаса. Это обеспечивает дополнительную защиту от сильных порывов ветра. Соорудить большую мансарду гораздо проще, чем под вальмовой кровлей.

Шатровая

Стандартная конструкция шатровой кровли состоит из 3 или 4-х скатов правильной треугольной формы, которые сходятся в одной точке сверху. Характеризуется отсутствием коньковой группы, так же, как и вальмовая, хорошо противостоит сильным ветрам.


Фото 14. Классическая шатровая кровля

Шатровая крыша гармонично смотрится на классических одноэтажных зданиях. Такие стропильные конструкции сложно проектировать при необходимости обустройства мансардного этажа. Монтаж тоже требует наличия профессиональных навыков.

Многощипцовая

Многощипцовая крыша считается самой сложной в конструктивном исполнении из-за большого количества ендов (мест соединения скатов), которые являются наиболее ответственными участками в дождливых и снежных районах. Под такой стропильной системой получается объемная мансарда.


Фото 15. Устройство многощипцовой кровли здания

Но недостатков у многощипцовых кровель больше:

  • Большой расход кровельного покрытия и много отходов.
  • Сложный процесс монтажа.
  • Высокая вероятность протечек при непрофессиональном подходе к монтажным работам.

Купольная

Купольные и конические кровли чаще сооружают на памятниках архитектуры, храмах. В частном домостроении такие конструкции встречаются редко, но если вы хотите чтобы дом выделялся на фоне соседей и готовы за это существенно доплатить, эти варианты определенно подходят.


Фото 16. Внешний вид купольной кровли


Фото 17. Внешний вид конусной крыши

Схема кровли

В частном домостроении, как правило, применяются 2 принципиальные схемы каркасной конструкции кровли – с висячими и наслонными стропилами. Выбор осуществляется с учетом размеров, формы дома, наличия или отсутствия мансардного этажа, внутренних несущих стен, конфигурации крыши. При этом каждая из схем может иметь несколько конструктивных исполнений.

Система с наслонными стропилами

Конструктивное отличие систем с наслонными стропилами – верхние концы стропильных ног опираются на специальный прогон. Он служит для передачи нагрузок на внутреннюю несущую стену. За счет этого стропильный каркас не создает распорного давления на стены. Поэтому затяжка для компенсации распора не требуется.


Рисунок 18. Принципиальные схемы системы с наслонными стропилами

Единственным условием для ее сооружения является наличие внутренней несущей стены либо надежного перекрытия, способного выдержать эксплуатационные нагрузки, которые создает крыша.

Система с висячими стропилами

В системах с висячими стропилами верхние концы стропил опираются друг на друга – т.е. в их конструкции нет прогона и специальной опоры. Несущая способность стропильных ног обеспечивается благодаря распору затяжкой.


Рисунок 19. Принципиальные схемы систем с висячими стропилами

Затяжки могут выступать одновременно в качестве распоров и балок чердачного перекрытия. Однако такие системы не применяются при угле наклона скатов меньше 30°, имеют меньшую жесткость, детали каркаса нагружены сильнее по сравнению с другими конструкциями. При неравномерных нагрузках (снеговых или ветровых) на один из скатов создается большое боковое давление на стены дома в противоположной стороне.

Конструкция кровли

Конструкция крыши состоит из стропильной системы, обрешетки и «кровельного пирога». От качества и правильности расположения слоев «кровельного пирога» зависят теплоизоляционные характеристики, надежность и долговечность покрытия. В зависимости от назначения кровля может быть теплой (жилая мансарда) или холодной (неотапливаемый чердак для хранения вещей).


Рисунок 20. Схема качественного «кровельного пирога»

Теплый «кровельный пирог» состоит из таких конструктивных слоев:

  • Стропильная система – несущая основа кровли.
  • Подшивка – черновая (OSB, гипсокартон, обрезная доска) или чистовая (вагонка, пластиковые или МДФ панели) отделка мансардного этажа. При сооружении нежилого чердака подшивка обычно не делается.
  • Пароизоляционная мембрана – предупреждает проникновение пара, содержащего влагу, в теплоизоляционный слой.
  • Утеплитель (чаще применяется минеральная вата) – предупреждает теплопотери через крышу мансардного этажа.
  • Гидроизоляционная мембрана – минимизирует риски попадания влаги в теплоизоляцию и предупреждает выдувание волокон утеплителя ветром.
  • Контробрешетка – служит для создания вентиляционного зазора, который необходим для отведения конденсата, скапливающегося с внутренней стороны кровельного покрытия.
  • Обрешетка – служит основой под кровлю. Может быть сплошной и разреженной в зависимости от используемого кровельного материала. Шаг обрешетки для кровли выбирается с учетом используемого покрытия.
  • Кровельное покрытие – защищает здание от всех атмосферных воздействий.

Пример устройства правильного кровельного пирога рассмотрен в следующем видео:


Устройство холодной крыши выполняется без теплоизоляционного материала и пароизоляционной мембраны. В зависимости от кровельного покрытия может отсутствовать и гидроизоляционная пленка.

От того, насколько качественно выполнено устройство кровли, зависит не только комфорт внутри дома, но также теплоизоляционные качества и срок службы здания в целом. Сложность и трудоемкость укрытия крыши определяется ее разновидностью и конфигурацией, конструкцией стропильной системы, выбранным кровельным материалом.


Какой формы выбрать скаты для кровли?

В зависимости от типа крыши скаты могут иметь различную конфигурацию:

  • Прямоугольная – для классических двускатных конструкций.


Рисунок 1. Схема двускатной стропильной системы

  • Треугольная – для стандартных шатровых кровель.


Рисунок 2. Конструкция шатровой крыши

  • Трапециевидная и треугольная – для вальмовых крыш.


Рисунок 3. Схема устройства кровли вальмового типа

Выбирать форму скатов специалисты рекомендуют с учетом разновидности кровельного покрытия. Так, нецелесообразно с экономической точки зрения использовать листовые материалы (металочерепицу, профнастил, шифер) для укрытия крыш сложной конфигурации (вальмовые, шатровые). В противном случае листы придется подрезать, что приведет к большому количеству отходов. Для таких стропильных конструкций лучше применять штучное покрытие (композитная, гибкая, керамическая черепица). А листовые материалы оптимально ложатся на прямоугольные скаты – классическая двускатная кровля показана на фото 4.


Фото 4. Двускатная крыша со скатами правильной прямоугольной формы

Важные правила устройства

При сооружении стропильной системы кровли требуется соблюдать ряд важных правил:

  1. Правильная форма скатов – при несовпадении углов наклона или непропорциональности резку кровельного покрытия придется выполнять индивидуально. Если разные скаты имеют идентичные размеры и угол наклона, понадобится всего несколько шаблонов.
  2. Уклон кровли выбирается в соответствии с рекомендациями производителя используемого кровельного материала.
  3. Мауэрлат должен быть расположен строго горизонтально – на одной высоте.
  4. Запрещено использовать в качестве стропил для кровли доски со сквозными сучками, расположенными вдоль волокон древесины – под нагрузкой они сломаются.
  5. Свободный свес кровельных элементов при устройстве карнизов должен составлять в пределах 200-1000 мм.
  6. В местах расположения ендов, примыканий инженерных коммуникаций, слуховых окон и других элементов сооружается сплошная обрешетка.
  7. Нижний брусок обрешетки всегда делается выше, чем остальные, обычно на толщину кровельного покрытия.
  8. Укрытие кровли выполняется по направлению снизу вверх для обеспечения правильного нахлеста – верхние листы или штучные элементы должны перекрывать нижние.
  9. При строительстве теплой крыши обязательно предусматривается вентиляционный зазор.


Рисунок 5. Устройство утепленной крыши

Основные виды крыш

Каркас кровли может иметь разную форму, что напрямую влияет на сложность, трудоемкость и стоимость сооружения. Существует 2 основные категории, по которым классифицируют крыши:

  • Плоские – уклон обычно не превышает 3°.
  • Скатные – с углом наклона более 10°. В свою очередь бывают одно-, двускатные, шатровые, вальмовые и т.д.


Рисунок 6. Картинки с разными видами кровли по форме

При правильном выполнении расчетов, выборе качественного материала и соблюдении всех правил монтажа любая кровля, как и стропильная система, будет надежной и прослужит длительное время. Однако каждая из конструкций имеет свои особенности, эффективнее работает в определенных климатических условиях.

Основные виды крыш по форме рассмотрены в представленном ниже видеоматериале:

Плоские конструкции

Плоская крыша – самая простая и дешевая в исполнении. Основой такой кровли, по сути, является перекрытие, которое опирается на стены одинаковой высоты. Уклон минимальный и не превышает 3°. Для укрытия обычно применяются рулонные наплавляемые, наливные и мембранные материалы.

В частном домостроении плоские крыши применяются крайне редко, чаще встречаются в конструкции многоэтажных домов, ТРЦ, других коммерческих, промышленных и общественных объектов. Среди преимуществ можно отметить возможность использования свободной площади для обустройства зоны отдыха, открытых садов, палисадников и т.д.


Фото 7. Внешний вид плоской кровли

Существенный минус плоских кровель – отсутствие естественного слива. Из-за этого на поверхности постоянно скапливается влага, снег, которые требуется регулярно убирать. В противном случае образуются протечки, снижается срок службы перекрытия.

Скатные крыши

Скатная кровля – наиболее распространенный тип для частных домов. Такая конструкция обеспечивает эффективный естественный слив. Наклон скатов может составлять от 10 до 70°. Бывает разных видов по форме, которая зависит в основном от конструктивных особенностей строения и пожеланий самого владельца относительно декоративных качеств.

Односкатная

Конструктивно напоминает плоскую кровлю, но в качестве основы выступает стропильная система. Стропила устанавливаются на несущие стены разной высоты для образования необходимого угла наклона. Стандартный уклон ската в большинстве случаев не превышает 35°.

Односкатная конструкция считается самой простой и практичной из всех видов скатных конструкций. Однако широкого распространения не получила из-за ограниченности в дизайнерских возможностях. Чаще применяется для укрытия гаражей, разных хозяйственных и других построек подобного типа, горазда реже – для частных домов.


Фото 8. Пример односкатной кровли в конструкции жилого дома

Преимущества:

  • Эконономичность – требуется значительно меньше стройматериалов для обустройства.
  • Минимальная парусность – актуально для регионов с большой ветровой нагрузкой.
  • Простота проектирования и монтажа.
  • Небольшой вес – допускается применять для зданий с облегченным фундаментом.

Среди недостатков стоит отметить необходимость возведения более высоких стен для обеспечения необходимого угла наклона. Также при небольшом уклоне все расчеты должны выполняться с запасом, чтобы стропильная система выдержала снеговые нагрузки, характерные для конкретной местности.

Двускатная

Классическая конструкция, состоящая из двух скатов, направленных в противоположные друг от друга стороны. Отличительная особенность – наличие фронтонов (треугольных боковых стен, закрывающих чердачное помещение с обеих сторон). Скаты таких кровель могут быть симметричными (с одинаковым углом наклона и длиной) и асимметричными (с разным уклоном и длиной).


Фото 9. Симметричная двускатная кровля

Особенности:

  • Возможность обустройства мансарды при условии, что наклон скатов более 35°.
  • Относительно простая конструкция – обеспечивает легкий монтаж с минимальными трудовыми и финансовыми затратами.
  • Отсутствие склонности к накоплению осадков на поверхности.
  • Очень низкая вероятность образования протечек.

Минимальное количество отходов кровельных материалов.


Фото 10 – асимметричная двускатная кровля в конструкции дома

Основным минусом является сложность проведения монтажных работ при уклоне скатов от 45°.

Мансардная

Мансардная кровля является разновидностью двускатной, но с ломаными скатами, каждый из которых состоит из 2-х частей – верхней (с меньшим уклоном, около 30°) и нижней (с большим наклоном, в пределах 60°). Устройство подобной крыши позволяет значительно увеличить полезное пространство.


Рисунок 11. Схемы, фото и картинки мансардной кровли

Ломаные стропильные системы более сложные в исполнении, чем двускатные. При этом важно ответственно подходить к монтажным работам – малейшее нарушение геометрии может стать причиной протечек в местах переломов скатов. Также наблюдается больший расход строительных материалов.

Вальмовая

Вальмовые крыши – конструкции, состоящие из 4-х скатов. При этом два из них имеют трапециевидную форму и два (устанавливающиеся вместо фронтонов) – треугольную. Обычно все 4 ската имеют одинаковый угол наклона и сходятся к короткому коньку. Пользуются широким спросом в северных регионах, где наблюдаются сильные ветра.


Фото 12. Стандартная вальмовая кровля

Стропильная система таких кровель включает балки и двойные затяжки. Это обеспечивает хорошую несущую способность, но усложняет конструкцию и монтажные работы. Большой плюс заключается в том, что на вальмовых крышах не скапливается вода и снег. Наклон скатов обычно находится на уровне 45°.

Обустроить просторную мансарду можно только при условии сооружения мансардных окон, которые визуально увеличивают объем помещения. Возможен вариант с увеличением уклона скатов, но в 4-скатных конструкциях пространства значительно не прибавится.

Полувальмовая

Полувальмовая (голландская) кровля является подвидом вальмовой и характеризуется усеченными треугольными скатами (вальмами). За счет этого на торцах дома образуются свесы с небольшим вылетом и малым углом наклона.


Фото 13. Полувальмовая или голландская крыша

Усеченная конструкция вальм позволяет существенно уменьшить площадь крыши и укрепить края каркаса. Это обеспечивает дополнительную защиту от сильных порывов ветра. Соорудить большую мансарду гораздо проще, чем под вальмовой кровлей.

Шатровая

Стандартная конструкция шатровой кровли состоит из 3 или 4-х скатов правильной треугольной формы, которые сходятся в одной точке сверху. Характеризуется отсутствием коньковой группы, так же, как и вальмовая, хорошо противостоит сильным ветрам.


Фото 14. Классическая шатровая кровля

Шатровая крыша гармонично смотрится на классических одноэтажных зданиях. Такие стропильные конструкции сложно проектировать при необходимости обустройства мансардного этажа. Монтаж тоже требует наличия профессиональных навыков.

Многощипцовая

Многощипцовая крыша считается самой сложной в конструктивном исполнении из-за большого количества ендов (мест соединения скатов), которые являются наиболее ответственными участками в дождливых и снежных районах. Под такой стропильной системой получается объемная мансарда.


Фото 15. Устройство многощипцовой кровли здания

Но недостатков у многощипцовых кровель больше:

  • Большой расход кровельного покрытия и много отходов.
  • Сложный процесс монтажа.
  • Высокая вероятность протечек при непрофессиональном подходе к монтажным работам.

Купольная

Купольные и конические кровли чаще сооружают на памятниках архитектуры, храмах. В частном домостроении такие конструкции встречаются редко, но если вы хотите чтобы дом выделялся на фоне соседей и готовы за это существенно доплатить, эти варианты определенно подходят.


Фото 16. Внешний вид купольной кровли


Фото 17. Внешний вид конусной крыши

Схема кровли

В частном домостроении, как правило, применяются 2 принципиальные схемы каркасной конструкции кровли – с висячими и наслонными стропилами. Выбор осуществляется с учетом размеров, формы дома, наличия или отсутствия мансардного этажа, внутренних несущих стен, конфигурации крыши. При этом каждая из схем может иметь несколько конструктивных исполнений.

Система с наслонными стропилами

Конструктивное отличие систем с наслонными стропилами – верхние концы стропильных ног опираются на специальный прогон. Он служит для передачи нагрузок на внутреннюю несущую стену. За счет этого стропильный каркас не создает распорного давления на стены. Поэтому затяжка для компенсации распора не требуется.


Рисунок 18. Принципиальные схемы системы с наслонными стропилами

Единственным условием для ее сооружения является наличие внутренней несущей стены либо надежного перекрытия, способного выдержать эксплуатационные нагрузки, которые создает крыша.

Система с висячими стропилами

В системах с висячими стропилами верхние концы стропил опираются друг на друга – т.е. в их конструкции нет прогона и специальной опоры. Несущая способность стропильных ног обеспечивается благодаря распору затяжкой.


Рисунок 19. Принципиальные схемы систем с висячими стропилами

Затяжки могут выступать одновременно в качестве распоров и балок чердачного перекрытия. Однако такие системы не применяются при угле наклона скатов меньше 30°, имеют меньшую жесткость, детали каркаса нагружены сильнее по сравнению с другими конструкциями. При неравномерных нагрузках (снеговых или ветровых) на один из скатов создается большое боковое давление на стены дома в противоположной стороне.

Конструкция кровли

Конструкция крыши состоит из стропильной системы, обрешетки и «кровельного пирога». От качества и правильности расположения слоев «кровельного пирога» зависят теплоизоляционные характеристики, надежность и долговечность покрытия. В зависимости от назначения кровля может быть теплой (жилая мансарда) или холодной (неотапливаемый чердак для хранения вещей).


Рисунок 20. Схема качественного «кровельного пирога»

Теплый «кровельный пирог» состоит из таких конструктивных слоев:

  • Стропильная система – несущая основа кровли.
  • Подшивка – черновая (OSB, гипсокартон, обрезная доска) или чистовая (вагонка, пластиковые или МДФ панели) отделка мансардного этажа. При сооружении нежилого чердака подшивка обычно не делается.
  • Пароизоляционная мембрана – предупреждает проникновение пара, содержащего влагу, в теплоизоляционный слой.
  • Утеплитель (чаще применяется минеральная вата) – предупреждает теплопотери через крышу мансардного этажа.
  • Гидроизоляционная мембрана – минимизирует риски попадания влаги в теплоизоляцию и предупреждает выдувание волокон утеплителя ветром.
  • Контробрешетка – служит для создания вентиляционного зазора, который необходим для отведения конденсата, скапливающегося с внутренней стороны кровельного покрытия.
  • Обрешетка – служит основой под кровлю. Может быть сплошной и разреженной в зависимости от используемого кровельного материала. Шаг обрешетки для кровли выбирается с учетом используемого покрытия.
  • Кровельное покрытие – защищает здание от всех атмосферных воздействий.

Пример устройства правильного кровельного пирога рассмотрен в следующем видео:


Устройство холодной крыши выполняется без теплоизоляционного материала и пароизоляционной мембраны. В зависимости от кровельного покрытия может отсутствовать и гидроизоляционная пленка.

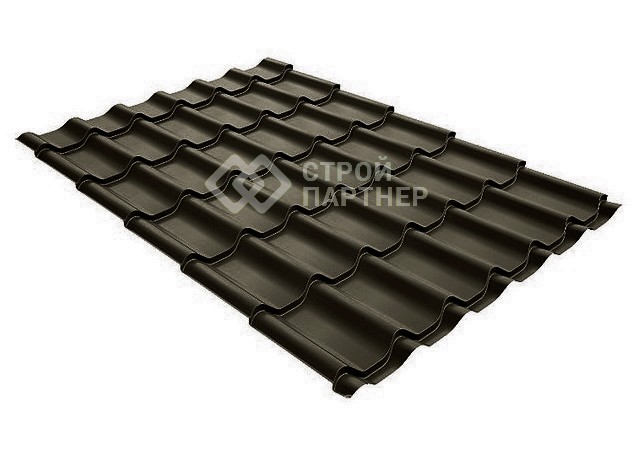

Металлочерепица Grand Line Classic, Pural, Темно-коричневый (RR 32) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 703 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Кликфальц Grand Line Velur20, красное вино (RAL 3005) 0,5 мм

Современный и надежный кровельный материал, который отлично сочетается с различными архите...
От 665.28 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Мягкая кровля Shinglas ДЖАЗ, текстура "драконий зуб" (коррида)

Двухслойная гибкая черепица. Гарантия 50 лет. Полезная площадь в упаковке 2 кв.м. Имеет ос...
От 430 руб/м²
Подробнее
© СтройПартнер | st-par.ru

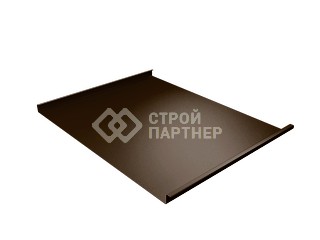

Двойной стоячий фальц Grand Line Pural, темно-коричневый (RR 32) 0,5 мм

Главная особенность двойного стоячего фальца - универсальность применения, материал подход...
От 675 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Полиэстер, зеленый мох (RAL 6005) 0,45 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 307 руб/м²
Подробнее
© СтройПартнер | st-par.ru

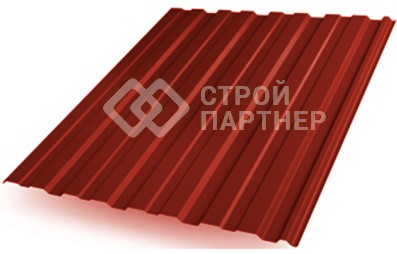

Профнастил С10 Grand Line (GL10), Drap, терракотта (RAL 8004) 0,45 мм

Экономичный профиль с минимальной высотой ступени подойдёт для небольших кровель или устро...
От 342 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Мягкая кровля Shinglas ВЕСТЕРН (клондайк)

Двухслойная ламинированная черепица. Гарантия 55 лет. Полезная площадь в упаковке 1.5 кв.м.
От 904 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Modern, Drap, серый антрацит (RAL 7016) 0,45 мм

Металлочерепица в профиле Modern, форма которого приближена к классической керамической че...
От 387 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Композитная черепица Grand Line Classic Шоколад (6 волн)

Композитная металлочерепица Grand Line - металлочерепица с каменной (базальтовой) посыпкой...
От 1300 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Кровельные материалы

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
