Плиты перекрытия ПК 20-10-8 (Рязанский завод ЖБИ №2)
Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2м, шириной 1м, высотой 220мм
Количество:
-
+
шт
Итого: 5499 руб.
Характеристики
Описание
Доставка и оплата
| Общие | |
|---|---|
| Производитель | Рязанский завод ЖБИ №2 |
| Артикул | ЖБ3281 |
| Тип | ПК |
| Нормативный документ | ГОСТ 9561-91 |
| Серия | 1.141-1 |
| Физико-технические | |
| Марка бетона | не ниже В-15 (М200) |
| Высота, мм | 220 |
| Длина, м | 2 |
| Ширина, м | 1 |
| Допустимая нагрузка, кг/м2 | 800 |
| Диаметр пустот, мм | 159 |
| Геометрический объём, м3 | 0,43 |
| Транспортные | |
| Вес, кг | 620 |
| Количество в автомобиле 20т, шт | 32 |

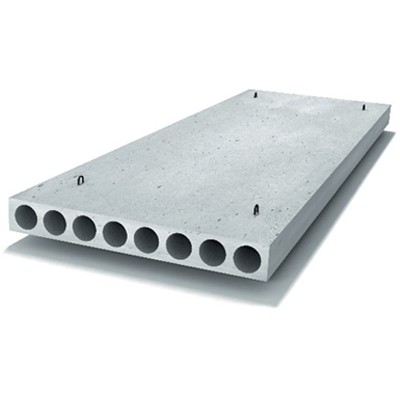

Плиты перекрытий ПК 20-10-8 – несущие конструкции, использующиеся для устройства перекрытий в зданиях различного назначения. Представляют собой прямоугольные плиты из тяжелого бетона марки М200. Особенностью конструкции является наличие технических пустот, предназначенных для укладки коммуникаций и уменьшающих нагрузку на здание.
Высота плиты (толщина) составляет 220 мм, вес 1 шт – 620 кг.
Изготавливают плиту ПК 20-10-8 посредством заливки бетона в металлическую опалубку, в которую предварительно укладывают стержни и сетки арматуры. После этого бетон подвергается вибрации для равномерного распределения смеси и тепловой обработке. В уже готовой железобетонной конструкции проделываются отверстия для строповочных петель.
Круглые пустоты определяют ряд других преимуществ:
В отличие от безопалубочных железобетонных конструкций, плиты ПК 20-10-8 можно опирать на две, три и четыре стороны. Они могут использоваться в малоэтажных и многоэтажных зданиях, укладываются на фундаментнрые блоки ФБС и стены из кирпича, керамических, газобетонных и керамзитобетонных блоков.
Параметры плиты
Плита ПК подлежит маркировке на завершающем этапе производства. На готовое изделие наносится буквенно-цифровое обозначение, разделенное дефисами или точками. Расшифровывается так:- ПК (кругло-пустотная) – тип плиты;
- 20 (1980 мм) – длина в дм, округленного до целого числа;
- 10 (990 мм) – ширина в дм;
- 8 (до 800 кгс/м2) – нагрузка в МПа.
Высота плиты (толщина) составляет 220 мм, вес 1 шт – 620 кг.
Особенности железобетонных плит
Плита перекрытия ПК 20-10-8 имеет следующие характеристики и особенности:- изготавливается согласно ГОСТ 9561-91;
- имеют низкую чувствительность к защемлениям;
- диаметр пустот составляет 159 мм (а также 114, 127, 140, 180 или 203 мм для нестандартных типов плит ПК);
- армирована поперечной и продольной арматурой (нельзя резать под углом);

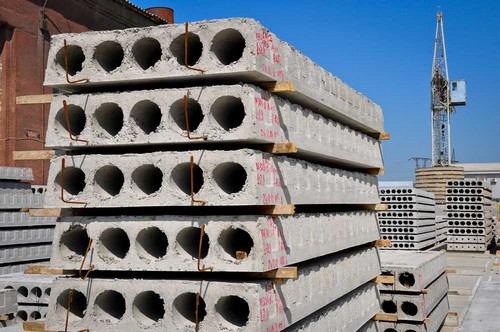

- укладывается в штабеля монтажными петлями вверх.
Изготавливают плиту ПК 20-10-8 посредством заливки бетона в металлическую опалубку, в которую предварительно укладывают стержни и сетки арматуры. После этого бетон подвергается вибрации для равномерного распределения смеси и тепловой обработке. В уже готовой железобетонной конструкции проделываются отверстия для строповочных петель.
Преимущества пустотных плит
Плиты ПК 20-10-8 обладают высокой прочностью жесткостью. В процессе эксплуатации допускается возникновение небольших усадочных трещин. Они не влияют на безопасность межэтажных перекрытий, не снижают теплоизоляционные и звукоизоляционные качества.Круглые пустоты определяют ряд других преимуществ:
- отсутствие высокой нагрузки на несущие конструкции строительных объектов;
- снижение затрат на строительство;
- хорошие шумоизоляционные характеристики;
- высокая теплоизоляция;
- возможность укладки коммуникаций в плиты перекрытия.
В отличие от безопалубочных железобетонных конструкций, плиты ПК 20-10-8 можно опирать на две, три и четыре стороны. Они могут использоваться в малоэтажных и многоэтажных зданиях, укладываются на фундаментнрые блоки ФБС и стены из кирпича, керамических, газобетонных и керамзитобетонных блоков.
Проверка качества плит
Железобетонные плиты перекрытия испытывают высокую нагрузку при эксплуатации. Это определяет основные требования к ним – прочность, надежность, огнестойкость, отсутствие прогибания под весом других конструкций. Чтобы подтвердить соответствие ГОСТу, изделия проходят несколько этапов проверок:- Оценивается качество бетона после завершения производства. Имеющиеся на поверхности трещины не должны превышать в длину 0,3 мм. Отбраковываются плиты с обнаженной арматурой, сколами, глубокими трещинами.
- Проверяется соответствие установленным габаритам. Допускается отклонение от нормы до 8 мм. Не проходят проверку плиты с неровной поверхностью.
- При производстве образуются наплывы и углубления. Избежать из возникновения довольно трудно, поэтому плиты с небольшими дефектами разрешены к эксплуатации. Размер образований не должен превышать 15 мм.
