Большие и неравномерные нагрузки на несущие стены могут стать причиной их деформации и образования трещин, тем более, если возведены они из материалов невысокой прочности (например, газобетон, керамзитобетон, пенополистиролбетон и т.д.). С целью повышения прочностных характеристик стеновых конструкций рекомендуется соорудить армопояс под плиты перекрытия. Что он собой представляет и как выполнить его устройство, мы и рассмотрим в данной статье.

Армопояс под плиты перекрытия.jpg

Что такое армопояс?

Конструктивно армопояс представляет собой качественно армированную бетонную ленту, сооружаемую по всем несущим стенам строения. При этом он обязательно делается замкнутым – т.е. монолитным без прерываний. Его основное назначение – увеличение прочности несущих стеновых конструкций, обеспечение их целостности за счет равного распределения нагрузки при воздействии таких неблагоприятных факторов, как проседание грунта, осадки, температурные колебания и сдвиги почвы.

Фото 1. Конструкция армированной бетонной ленты.jpg

Фото 1. Конструкция армированной бетонной ленты

Армированный бетонный пояс воспринимает на себя всю нагрузку, которая возникает при деформации конструкции и равномерно распределяет ее на выложенные стены и фундамент.

При строительстве домов из блоков с плохой устойчивостью к изгибающим нагрузкам (например, газосиликат, пенобетон, пенополистиролбетон) армированный пояс особенно необходим. Наиболее сильные вертикальные нагрузки конструкция здания испытывает от плит перекрытия и крыши, поэтому во избежание растрескивания кладки лучше сделать качественный армопояс.

Устройство и назначение армированного монолитного пояса рассмотрено в представленном ниже видео:


Виды и особенности армопоясов

Обычно армопоясы классифицируются по месторасположению:

  • Цокольный – как правило, устройство выполняется над цокольным этажом под все несущие стены с целью уравнивания нагрузок на основание.

    Фото 2. Цокольный армированный пояс.jpg

    Фото 2. Цокольный армированный пояс

  • Ростверк – является частью свайно-ростверкового фундамента, располагается поверх предварительно сооруженных свай.

    Рисунок 3. Ростверковый армопояс.jpg

    Рисунок 3. Ростверковый армопояс

  • Межэтажный – сооружается между стенами нижнего и верхнего этажей под плитами перекрытия.

    Фото 4. Межэтажный армированный пояс под плиты перекрытия.jpg

    Фото 4. Межэтажный армированный пояс под плиты перекрытия

  • Разгрузочный – устраивается под крышей. Позволяет упростить процесс возведения стропильной системы – на него удобнее монтировать мауэрлат.

    Фото 5. Разгрузочная монолитная железобетонная лента.jpg

    Фото 5. Разгрузочная монолитная железобетонная лента

Когда без армопояса не обойтись?

Устройством бетонной ленты допускается пренебречь, если «коробка» здания возведена полностью из кирпича, а фундамент залит ниже глубины промерзания почвы. Но существует несколько обстоятельств, при которых монолитный пояс под плиты перекрытия нужно сооружать в обязательном порядке:

  1. Дом строится в сейсмоопасном районе.
  2. Строительство ведется на местности с проблемной почвой.
  3. Возведение стен производится с применением блоков из ячеистого бетона.

Рисунок 6. Возможные последствия строительства дома без армопояса.jpg

Рисунок 6. Возможные последствия строительства дома без армопояса

Многие утверждают, что вместо бетонного можно сделать армопояс из кирпича под плиты перекрытия. Однако это технологически неправильное утверждение, поскольку кирпич воспринимает точечную нагрузку на каждый элемент и передает ее аналогичным образом.

По прочностным характеристикам железобетон и кирпичная кладка сильно отличаются, причем не в пользу последней. Конструкция монолитного пояса предполагает наличие армирующего каркаса, а прочность и устойчивость бетона к изгибающим нагрузкам, как известно, обеспечивается именно арматурой.

Какие материалы необходимы для изготовления армопояса?

Армированный пояс сооружается с использованием следующих материалов:

  • Бетон марки М250 и выше – заливается в предварительно сделанную опалубку с установленным в ней армирующим каркасом. Бетонная смесь производится по стандартной рецептуре из цемента, песка и щебня в пропорциях, соответствующих выбранной марке.
  • Армирующий каркас из рифленой арматуры – создается из 4-х продольных стержней диаметром 12-14, расположенных в 2 ряда (по 2 прутка в каждом ряду). Между собой они связываются поперечной арматурой сечением 8-10 мм с применением вязальной проволоки.

Фото 7. Армирующий каркас внутри несъемной опалубки из U-блоков.jpg

Фото 7. Армирующий каркас внутри несъемной опалубки из U-блоков

Опалубку можно сделать съемной (из деревянных досок толщиной не менее 20 мм) или несъемной (из специальных U-блоков).

Фото 8. Опалубка из деревянных досок.jpg

Фото 8. Опалубка из деревянных досок

Фото 9. Армированный пояс из газобетонных U-блоков.jpg

Фото 9. Армированный пояс из газобетонных U-блоков

Технология изготовления армирующего каркаса рассмотрена в следующем видео:


Как сделать армопояс – пошаговые инструкции

Технология устройства армированного бетонного пояса состоит из нескольких этапов:

  • Очистка горизонтальной поверхности стен от строительного мусора.
  • Изготовление опалубки на всех несущих стенах.
  • Создание армирующего каркаса.
  • Размещение утеплителя по периметру внешних стен во избежание образования «мостиков холода».
  • Заливка опалубки бетоном.

Фото 10. Процесс заливки опалубки бетоном.jpg

Фото 10. Процесс заливки опалубки бетоном

Армированный пояс в конструкции свайно-ростверкового фундамента

Ростверк представляет собой монолитную железобетонную ленту, которая сооружается поверх свай и служит в качестве опоры для возведения стен. Обычно высота такого пояса не превышает 300-500 мм, а ширина составляет 700-1200 мм, но может быть и меньше в зависимости от материала и толщины стеновых конструкций.

Рисунок 11. Армопояс в конструкции свайно-ростверкового фундамента.jpg

Рисунок 11. Армопояс в конструкции свайно-ростверкового фундамента

Армопояс второго уровня на фундаменте

Как правило, армированный пояс сооружается на стенах цокольных этажей из ФБС и других материалов для распределения вертикальных нагрузок от вышерасположенных конструкций. Он делается высотой 200-400 мм, а ширина определяется в зависимости от толщины стен.

Фото 12. Цокольная монолитная железобетонная лента.jpg

Фото 12. Цокольная монолитная железобетонная лента

Армопояс под плиты перекрытия

Межэтажный армированный пояс под плиты перекрытия делается после каждого этажа. Он служит для укрепления стен, увеличения жесткости «коробки», предотвращения деформации и растрескивания конструкции. Его стандартные размеры – высота от 250 до 300 мм, ширина зависит от толщины стен.

Фото 13. Межэтажный армопояс под плиты перекрытия.jpg

Фото 13. Межэтажный армопояс под плиты перекрытия

Армированный пояс под мауэрлат

Техника устройства аналогична межэтажному армопоясу. Если перекрытие будет выполняться с использованием деревянных или металлических балок, то монолитную ленту допускается делать только по внешним стенам, а при монтаже наклонной стропильной системы рекомендуется установить пояс и на средней несущей стеновой конструкции.

Фото 14. Армопояс с установленным поверх него мауэрлатом.jpg

Фото 14. Армопояс с установленным поверх него мауэрлатом

Полезные советы специалистов

Для сооружения качественного монолитного армопояса следует придерживаться следующих рекомендаций:

  • Для изготовления армирующего каркаса нужно использовать вязальную проволоку. Соединять арматуру методом сварки не рекомендуется – это снижает ее устойчивость к изгибающим нагрузкам в местах сварных швов. Продольные стержни тоже связываются проволокой с обеспечением нахлеста 300-400 мм.
  • При установке армирующего каркаса важно обеспечить полное перекрытие арматуры бетоном со всех сторон, поэтому он устанавливается на подкладки толщиной 30-50 мм с обеспечением зазоров между стенками и по высоте, чтобы он не находился в одной плоскости с торцом опалубки. Это нужно для предотвращения контакта металлических прутков с окружающей средой, что может стать причиной их поражения коррозией.

    Фото 15. Установленный в опалубку арматурный каркас.jpg

    Фото 15. Установленный в опалубку арматурный каркас

  • Заливку бетона нужно постараться выполнить за один раз, поскольку бетонирование в несколько слоев не обеспечит необходимые прочностные характеристики монолитной ленты.
  • При бетонировании в обязательном порядке нужно уплотнять смесь с помощью вибрационного инструмента или хотя бы обрезком арматуры либо палкой. Это позволит устранить пузырьки воздуха из бетона, что способствует увеличению прочности железобетонной конструкции.

    Фото 16. Уплотнение бетона погружным вибратором.jpg

    Фото 16. Уплотнение бетона погружным вибратором

  • Для обеспечения оптимальных условий для затвердевания и набора бетоном ожидаемой прочности свежезалитый армопояс следует укрыть пленкой и периодически увлажнять водой.
  • При устройстве ростверкового и цокольного армопоясов после набора бетоном прочности обязательно выполняется гидроизоляция для исключения капиллярного подсоса влаги стеновыми материалами.

    Фото 17. Гидроизоляция цокольного армопояса под последующее выведение стен.jpg

    Фото 17. Гидроизоляция цокольного армопояса под последующее выведение стен

Соблюдение этих несложных технологических рекомендаций гарантирует получение качественного армированного пояса, который не только обеспечит необходимый запас прочности стен для укладки железобетонных плит перекрытия, но и продлит срок службы всего здания.

[~DETAIL_TEXT] =>

Большие и неравномерные нагрузки на несущие стены могут стать причиной их деформации и образования трещин, тем более, если возведены они из материалов невысокой прочности (например, газобетон, керамзитобетон, пенополистиролбетон и т.д.). С целью повышения прочностных характеристик стеновых конструкций рекомендуется соорудить армопояс под плиты перекрытия. Что он собой представляет и как выполнить его устройство, мы и рассмотрим в данной статье.

Армопояс под плиты перекрытия.jpg

Что такое армопояс?

Конструктивно армопояс представляет собой качественно армированную бетонную ленту, сооружаемую по всем несущим стенам строения. При этом он обязательно делается замкнутым – т.е. монолитным без прерываний. Его основное назначение – увеличение прочности несущих стеновых конструкций, обеспечение их целостности за счет равного распределения нагрузки при воздействии таких неблагоприятных факторов, как проседание грунта, осадки, температурные колебания и сдвиги почвы.

Фото 1. Конструкция армированной бетонной ленты.jpg

Фото 1. Конструкция армированной бетонной ленты

Армированный бетонный пояс воспринимает на себя всю нагрузку, которая возникает при деформации конструкции и равномерно распределяет ее на выложенные стены и фундамент.

При строительстве домов из блоков с плохой устойчивостью к изгибающим нагрузкам (например, газосиликат, пенобетон, пенополистиролбетон) армированный пояс особенно необходим. Наиболее сильные вертикальные нагрузки конструкция здания испытывает от плит перекрытия и крыши, поэтому во избежание растрескивания кладки лучше сделать качественный армопояс.

Устройство и назначение армированного монолитного пояса рассмотрено в представленном ниже видео:


Виды и особенности армопоясов

Обычно армопоясы классифицируются по месторасположению:

  • Цокольный – как правило, устройство выполняется над цокольным этажом под все несущие стены с целью уравнивания нагрузок на основание.

    Фото 2. Цокольный армированный пояс.jpg

    Фото 2. Цокольный армированный пояс

  • Ростверк – является частью свайно-ростверкового фундамента, располагается поверх предварительно сооруженных свай.

    Рисунок 3. Ростверковый армопояс.jpg

    Рисунок 3. Ростверковый армопояс

  • Межэтажный – сооружается между стенами нижнего и верхнего этажей под плитами перекрытия.

    Фото 4. Межэтажный армированный пояс под плиты перекрытия.jpg

    Фото 4. Межэтажный армированный пояс под плиты перекрытия

  • Разгрузочный – устраивается под крышей. Позволяет упростить процесс возведения стропильной системы – на него удобнее монтировать мауэрлат.

    Фото 5. Разгрузочная монолитная железобетонная лента.jpg

    Фото 5. Разгрузочная монолитная железобетонная лента

Когда без армопояса не обойтись?

Устройством бетонной ленты допускается пренебречь, если «коробка» здания возведена полностью из кирпича, а фундамент залит ниже глубины промерзания почвы. Но существует несколько обстоятельств, при которых монолитный пояс под плиты перекрытия нужно сооружать в обязательном порядке:

  1. Дом строится в сейсмоопасном районе.
  2. Строительство ведется на местности с проблемной почвой.
  3. Возведение стен производится с применением блоков из ячеистого бетона.

Рисунок 6. Возможные последствия строительства дома без армопояса.jpg

Рисунок 6. Возможные последствия строительства дома без армопояса

Многие утверждают, что вместо бетонного можно сделать армопояс из кирпича под плиты перекрытия. Однако это технологически неправильное утверждение, поскольку кирпич воспринимает точечную нагрузку на каждый элемент и передает ее аналогичным образом.

По прочностным характеристикам железобетон и кирпичная кладка сильно отличаются, причем не в пользу последней. Конструкция монолитного пояса предполагает наличие армирующего каркаса, а прочность и устойчивость бетона к изгибающим нагрузкам, как известно, обеспечивается именно арматурой.

Какие материалы необходимы для изготовления армопояса?

Армированный пояс сооружается с использованием следующих материалов:

  • Бетон марки М250 и выше – заливается в предварительно сделанную опалубку с установленным в ней армирующим каркасом. Бетонная смесь производится по стандартной рецептуре из цемента, песка и щебня в пропорциях, соответствующих выбранной марке.
  • Армирующий каркас из рифленой арматуры – создается из 4-х продольных стержней диаметром 12-14, расположенных в 2 ряда (по 2 прутка в каждом ряду). Между собой они связываются поперечной арматурой сечением 8-10 мм с применением вязальной проволоки.

Фото 7. Армирующий каркас внутри несъемной опалубки из U-блоков.jpg

Фото 7. Армирующий каркас внутри несъемной опалубки из U-блоков

Опалубку можно сделать съемной (из деревянных досок толщиной не менее 20 мм) или несъемной (из специальных U-блоков).

Фото 8. Опалубка из деревянных досок.jpg

Фото 8. Опалубка из деревянных досок

Фото 9. Армированный пояс из газобетонных U-блоков.jpg

Фото 9. Армированный пояс из газобетонных U-блоков

Технология изготовления армирующего каркаса рассмотрена в следующем видео:


Как сделать армопояс – пошаговые инструкции

Технология устройства армированного бетонного пояса состоит из нескольких этапов:

  • Очистка горизонтальной поверхности стен от строительного мусора.
  • Изготовление опалубки на всех несущих стенах.
  • Создание армирующего каркаса.
  • Размещение утеплителя по периметру внешних стен во избежание образования «мостиков холода».
  • Заливка опалубки бетоном.

Фото 10. Процесс заливки опалубки бетоном.jpg

Фото 10. Процесс заливки опалубки бетоном

Армированный пояс в конструкции свайно-ростверкового фундамента

Ростверк представляет собой монолитную железобетонную ленту, которая сооружается поверх свай и служит в качестве опоры для возведения стен. Обычно высота такого пояса не превышает 300-500 мм, а ширина составляет 700-1200 мм, но может быть и меньше в зависимости от материала и толщины стеновых конструкций.

Рисунок 11. Армопояс в конструкции свайно-ростверкового фундамента.jpg

Рисунок 11. Армопояс в конструкции свайно-ростверкового фундамента

Армопояс второго уровня на фундаменте

Как правило, армированный пояс сооружается на стенах цокольных этажей из ФБС и других материалов для распределения вертикальных нагрузок от вышерасположенных конструкций. Он делается высотой 200-400 мм, а ширина определяется в зависимости от толщины стен.

Фото 12. Цокольная монолитная железобетонная лента.jpg

Фото 12. Цокольная монолитная железобетонная лента

Армопояс под плиты перекрытия

Межэтажный армированный пояс под плиты перекрытия делается после каждого этажа. Он служит для укрепления стен, увеличения жесткости «коробки», предотвращения деформации и растрескивания конструкции. Его стандартные размеры – высота от 250 до 300 мм, ширина зависит от толщины стен.

Фото 13. Межэтажный армопояс под плиты перекрытия.jpg

Фото 13. Межэтажный армопояс под плиты перекрытия

Армированный пояс под мауэрлат

Техника устройства аналогична межэтажному армопоясу. Если перекрытие будет выполняться с использованием деревянных или металлических балок, то монолитную ленту допускается делать только по внешним стенам, а при монтаже наклонной стропильной системы рекомендуется установить пояс и на средней несущей стеновой конструкции.

Фото 14. Армопояс с установленным поверх него мауэрлатом.jpg

Фото 14. Армопояс с установленным поверх него мауэрлатом

Полезные советы специалистов

Для сооружения качественного монолитного армопояса следует придерживаться следующих рекомендаций:

  • Для изготовления армирующего каркаса нужно использовать вязальную проволоку. Соединять арматуру методом сварки не рекомендуется – это снижает ее устойчивость к изгибающим нагрузкам в местах сварных швов. Продольные стержни тоже связываются проволокой с обеспечением нахлеста 300-400 мм.
  • При установке армирующего каркаса важно обеспечить полное перекрытие арматуры бетоном со всех сторон, поэтому он устанавливается на подкладки толщиной 30-50 мм с обеспечением зазоров между стенками и по высоте, чтобы он не находился в одной плоскости с торцом опалубки. Это нужно для предотвращения контакта металлических прутков с окружающей средой, что может стать причиной их поражения коррозией.

    Фото 15. Установленный в опалубку арматурный каркас.jpg

    Фото 15. Установленный в опалубку арматурный каркас

  • Заливку бетона нужно постараться выполнить за один раз, поскольку бетонирование в несколько слоев не обеспечит необходимые прочностные характеристики монолитной ленты.
  • При бетонировании в обязательном порядке нужно уплотнять смесь с помощью вибрационного инструмента или хотя бы обрезком арматуры либо палкой. Это позволит устранить пузырьки воздуха из бетона, что способствует увеличению прочности железобетонной конструкции.

    Фото 16. Уплотнение бетона погружным вибратором.jpg

    Фото 16. Уплотнение бетона погружным вибратором

  • Для обеспечения оптимальных условий для затвердевания и набора бетоном ожидаемой прочности свежезалитый армопояс следует укрыть пленкой и периодически увлажнять водой.
  • При устройстве ростверкового и цокольного армопоясов после набора бетоном прочности обязательно выполняется гидроизоляция для исключения капиллярного подсоса влаги стеновыми материалами.

    Фото 17. Гидроизоляция цокольного армопояса под последующее выведение стен.jpg

    Фото 17. Гидроизоляция цокольного армопояса под последующее выведение стен

Соблюдение этих несложных технологических рекомендаций гарантирует получение качественного армированного пояса, который не только обеспечит необходимый запас прочности стен для укладки железобетонных плит перекрытия, но и продлит срок службы всего здания.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 08.02.2019 12:18:28 [~DATE_CREATE] => 08.02.2019 12:18:28 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [TIMESTAMP_X] => 25.04.2019 17:23:14 [~TIMESTAMP_X] => 25.04.2019 17:23:14 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 850 [~IBLOCK_SECTION_ID] => 850 [DETAIL_PAGE_URL] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/ [~DETAIL_PAGE_URL] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 10039255 [TIMESTAMP_X] => 08.02.2019 12:19:45 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 20640 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/af3 [FILE_NAME] => foto-7.-armiruyushchiy-karkas-vnutri-nesemnoy-opalubki-iz-u_blokov.jpg [ORIGINAL_NAME] => Фото 7. Армирующий каркас внутри несъемной опалубки из U-блоков.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => d5f67f5c6cd78978911f24f51e5639f3 [~src] => [SRC] => /upload/iblock/af3/foto-7.-armiruyushchiy-karkas-vnutri-nesemnoy-opalubki-iz-u_blokov.jpg [ALT] => Армопояс под плиты перекрытия [TITLE] => Армопояс под плиты перекрытия ) [~PREVIEW_PICTURE] => 10039255 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 23191 [~EXTERNAL_ID] => 23191 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_KEYWORDS] => [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Рассматриваем вопросы о том, зачем нужен армопояс под плиты перекрытия и что он собой представляет? Разновидности и особенности устройства монолитных поясов разных видов. Можно ли сделать армопояс из кирпича под плиты перекрытия? [ELEMENT_META_TITLE] => Что такое армопояс под плиты перекрытия и зачем он нужен? [SECTION_META_TITLE] => Статьи о перекрытиях [SECTION_META_DESCRIPTION] => В рубрике собрана база знаний о всех типах перекрытий: плитных, СМП, монолитных и деревянных от наших специалистов. Вы можете проконсультироваться с нами по тел: +7(495)215-00-80. [SECTION_PAGE_TITLE] => Статьи о перекрытиях от специалистов компании СтройПартнёр ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 125805508 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 125805504 [1] => 125805505 [2] => 125805506 [3] => 125805507 [4] => 126794820 [5] => 126794821 [6] => 126794822 [7] => 126794823 [8] => 126794824 [9] => 126794825 ) [VALUE] => Array ( [0] => 6067 [1] => 6061 [2] => 6058 [3] => 6059 [4] => 13559 [5] => 6065 [6] => 12958 [7] => 6073 [8] => 6016 [9] => 3513 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => [8] => [9] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 6067 [1] => 6061 [2] => 6058 [3] => 6059 [4] => 13559 [5] => 6065 [6] => 12958 [7] => 6073 [8] => 6016 [9] => 3513 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => [8] => [9] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 850 [~ID] => 850 [TIMESTAMP_X] => 17.12.2019 16:11:43 [~TIMESTAMP_X] => 17.12.2019 16:11:43 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 13.02.2019 10:50:04 [~DATE_CREATE] => 13.02.2019 10:50:04 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Перекрытия [~NAME] => Перекрытия [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 21 [~LEFT_MARGIN] => 21 [RIGHT_MARGIN] => 22 [~RIGHT_MARGIN] => 22 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [~SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [CODE] => perekrytiya [~CODE] => perekrytiya [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/perekrytiya/ [~SECTION_PAGE_URL] => /info/perekrytiya/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 850 [~ID] => 850 [TIMESTAMP_X] => 2019-12-17 16:11:43 [~TIMESTAMP_X] => 2019-12-17 16:11:43 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 2019-02-13 10:50:04 [~DATE_CREATE] => 2019-02-13 10:50:04 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Перекрытия [~NAME] => Перекрытия [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 21 [~LEFT_MARGIN] => 21 [RIGHT_MARGIN] => 22 [~RIGHT_MARGIN] => 22 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [~SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [CODE] => perekrytiya [~CODE] => perekrytiya [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/perekrytiya/ [~SECTION_PAGE_URL] => /info/perekrytiya/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_KEYWORDS] => [ELEMENT_META_TITLE] => Перекрытия [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Перекрытия [SECTION_META_TITLE] => Статьи о перекрытиях [SECTION_META_DESCRIPTION] => В рубрике собрана база знаний о всех типах перекрытий: плитных, СМП, монолитных и деревянных от наших специалистов. Вы можете проконсультироваться с нами по тел: +7(495)215-00-80. [SECTION_PAGE_TITLE] => Статьи о перекрытиях от специалистов компании СтройПартнёр ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/?action=BUY&id=23191 [BUY_URL] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/?action=BUY&id=23191 [~ADD_URL] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/?action=ADD2BASKET&id=23191 [ADD_URL] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/?action=ADD2BASKET&id=23191 [LINK_URL] => link.php?PARENT_ELEMENT_ID=23191 [~SUBSCRIBE_URL] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/?action=SUBSCRIBE_PRODUCT&id=23191 [SUBSCRIBE_URL] => /info/perekrytiya/armopoyas-pod-plity-perekrytiya/?action=SUBSCRIBE_PRODUCT&id=23191 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjMxOTEiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDEwXHUwNDQwXHUwNDNjXHUwNDNlXHUwNDNmXHUwNDNlXHUwNDRmXHUwNDQxIFx1MDQzZlx1MDQzZVx1MDQzNCBcdTA0M2ZcdTA0M2JcdTA0MzhcdTA0NDJcdTA0NGIgXHUwNDNmXHUwNDM1XHUwNDQwXHUwNDM1XHUwNDNhXHUwNDQwXHUwNDRiXHUwNDQyXHUwNDM4XHUwNDRmIiwiY2F0ZWdvcnlfaWQiOiI4NTAiLCJjYXRlZ29yeSI6eyI4NTAiOiJcdTA0MWZcdTA0MzVcdTA0NDBcdTA0MzVcdTA0M2FcdTA0NDBcdTA0NGJcdTA0NDJcdTA0MzhcdTA0NGYifSwicHJpY2UiOm51bGwsImN1cnJlbmN5IjpudWxsfQ== [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 23191; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 39853 [PRODUCTS] => Array ( [0] => 6067 [1] => 6061 [2] => 6058 [3] => 6059 [4] => 13559 [5] => 6065 [6] => 12958 [7] => 6073 [8] => 6016 [9] => 3513 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Большие и неравномерные нагрузки на несущие стены могут стать причиной их деформации и образования трещин, тем более, если возведены они из материалов невысокой прочности (например, газобетон, керамзитобетон, пенополистиролбетон и т.д.). С целью повышения прочностных характеристик стеновых конструкций рекомендуется соорудить армопояс под плиты перекрытия. Что он собой представляет и как выполнить его устройство, мы и рассмотрим в данной статье.

Армопояс под плиты перекрытия.jpg

Что такое армопояс?

Конструктивно армопояс представляет собой качественно армированную бетонную ленту, сооружаемую по всем несущим стенам строения. При этом он обязательно делается замкнутым – т.е. монолитным без прерываний. Его основное назначение – увеличение прочности несущих стеновых конструкций, обеспечение их целостности за счет равного распределения нагрузки при воздействии таких неблагоприятных факторов, как проседание грунта, осадки, температурные колебания и сдвиги почвы.

Фото 1. Конструкция армированной бетонной ленты.jpg

Фото 1. Конструкция армированной бетонной ленты

Армированный бетонный пояс воспринимает на себя всю нагрузку, которая возникает при деформации конструкции и равномерно распределяет ее на выложенные стены и фундамент.

При строительстве домов из блоков с плохой устойчивостью к изгибающим нагрузкам (например, газосиликат, пенобетон, пенополистиролбетон) армированный пояс особенно необходим. Наиболее сильные вертикальные нагрузки конструкция здания испытывает от плит перекрытия и крыши, поэтому во избежание растрескивания кладки лучше сделать качественный армопояс.

Устройство и назначение армированного монолитного пояса рассмотрено в представленном ниже видео:


Виды и особенности армопоясов

Обычно армопоясы классифицируются по месторасположению:

  • Цокольный – как правило, устройство выполняется над цокольным этажом под все несущие стены с целью уравнивания нагрузок на основание.

    Фото 2. Цокольный армированный пояс.jpg

    Фото 2. Цокольный армированный пояс

  • Ростверк – является частью свайно-ростверкового фундамента, располагается поверх предварительно сооруженных свай.

    Рисунок 3. Ростверковый армопояс.jpg

    Рисунок 3. Ростверковый армопояс

  • Межэтажный – сооружается между стенами нижнего и верхнего этажей под плитами перекрытия.

    Фото 4. Межэтажный армированный пояс под плиты перекрытия.jpg

    Фото 4. Межэтажный армированный пояс под плиты перекрытия

  • Разгрузочный – устраивается под крышей. Позволяет упростить процесс возведения стропильной системы – на него удобнее монтировать мауэрлат.

    Фото 5. Разгрузочная монолитная железобетонная лента.jpg

    Фото 5. Разгрузочная монолитная железобетонная лента

Когда без армопояса не обойтись?

Устройством бетонной ленты допускается пренебречь, если «коробка» здания возведена полностью из кирпича, а фундамент залит ниже глубины промерзания почвы. Но существует несколько обстоятельств, при которых монолитный пояс под плиты перекрытия нужно сооружать в обязательном порядке:

  1. Дом строится в сейсмоопасном районе.
  2. Строительство ведется на местности с проблемной почвой.
  3. Возведение стен производится с применением блоков из ячеистого бетона.

Рисунок 6. Возможные последствия строительства дома без армопояса.jpg

Рисунок 6. Возможные последствия строительства дома без армопояса

Многие утверждают, что вместо бетонного можно сделать армопояс из кирпича под плиты перекрытия. Однако это технологически неправильное утверждение, поскольку кирпич воспринимает точечную нагрузку на каждый элемент и передает ее аналогичным образом.

По прочностным характеристикам железобетон и кирпичная кладка сильно отличаются, причем не в пользу последней. Конструкция монолитного пояса предполагает наличие армирующего каркаса, а прочность и устойчивость бетона к изгибающим нагрузкам, как известно, обеспечивается именно арматурой.

Какие материалы необходимы для изготовления армопояса?

Армированный пояс сооружается с использованием следующих материалов:

  • Бетон марки М250 и выше – заливается в предварительно сделанную опалубку с установленным в ней армирующим каркасом. Бетонная смесь производится по стандартной рецептуре из цемента, песка и щебня в пропорциях, соответствующих выбранной марке.
  • Армирующий каркас из рифленой арматуры – создается из 4-х продольных стержней диаметром 12-14, расположенных в 2 ряда (по 2 прутка в каждом ряду). Между собой они связываются поперечной арматурой сечением 8-10 мм с применением вязальной проволоки.

Фото 7. Армирующий каркас внутри несъемной опалубки из U-блоков.jpg

Фото 7. Армирующий каркас внутри несъемной опалубки из U-блоков

Опалубку можно сделать съемной (из деревянных досок толщиной не менее 20 мм) или несъемной (из специальных U-блоков).

Фото 8. Опалубка из деревянных досок.jpg

Фото 8. Опалубка из деревянных досок

Фото 9. Армированный пояс из газобетонных U-блоков.jpg

Фото 9. Армированный пояс из газобетонных U-блоков

Технология изготовления армирующего каркаса рассмотрена в следующем видео:


Как сделать армопояс – пошаговые инструкции

Технология устройства армированного бетонного пояса состоит из нескольких этапов:

  • Очистка горизонтальной поверхности стен от строительного мусора.
  • Изготовление опалубки на всех несущих стенах.
  • Создание армирующего каркаса.
  • Размещение утеплителя по периметру внешних стен во избежание образования «мостиков холода».
  • Заливка опалубки бетоном.

Фото 10. Процесс заливки опалубки бетоном.jpg

Фото 10. Процесс заливки опалубки бетоном

Армированный пояс в конструкции свайно-ростверкового фундамента

Ростверк представляет собой монолитную железобетонную ленту, которая сооружается поверх свай и служит в качестве опоры для возведения стен. Обычно высота такого пояса не превышает 300-500 мм, а ширина составляет 700-1200 мм, но может быть и меньше в зависимости от материала и толщины стеновых конструкций.

Рисунок 11. Армопояс в конструкции свайно-ростверкового фундамента.jpg

Рисунок 11. Армопояс в конструкции свайно-ростверкового фундамента

Армопояс второго уровня на фундаменте

Как правило, армированный пояс сооружается на стенах цокольных этажей из ФБС и других материалов для распределения вертикальных нагрузок от вышерасположенных конструкций. Он делается высотой 200-400 мм, а ширина определяется в зависимости от толщины стен.

Фото 12. Цокольная монолитная железобетонная лента.jpg

Фото 12. Цокольная монолитная железобетонная лента

Армопояс под плиты перекрытия

Межэтажный армированный пояс под плиты перекрытия делается после каждого этажа. Он служит для укрепления стен, увеличения жесткости «коробки», предотвращения деформации и растрескивания конструкции. Его стандартные размеры – высота от 250 до 300 мм, ширина зависит от толщины стен.

Фото 13. Межэтажный армопояс под плиты перекрытия.jpg

Фото 13. Межэтажный армопояс под плиты перекрытия

Армированный пояс под мауэрлат

Техника устройства аналогична межэтажному армопоясу. Если перекрытие будет выполняться с использованием деревянных или металлических балок, то монолитную ленту допускается делать только по внешним стенам, а при монтаже наклонной стропильной системы рекомендуется установить пояс и на средней несущей стеновой конструкции.

Фото 14. Армопояс с установленным поверх него мауэрлатом.jpg

Фото 14. Армопояс с установленным поверх него мауэрлатом

Полезные советы специалистов

Для сооружения качественного монолитного армопояса следует придерживаться следующих рекомендаций:

  • Для изготовления армирующего каркаса нужно использовать вязальную проволоку. Соединять арматуру методом сварки не рекомендуется – это снижает ее устойчивость к изгибающим нагрузкам в местах сварных швов. Продольные стержни тоже связываются проволокой с обеспечением нахлеста 300-400 мм.
  • При установке армирующего каркаса важно обеспечить полное перекрытие арматуры бетоном со всех сторон, поэтому он устанавливается на подкладки толщиной 30-50 мм с обеспечением зазоров между стенками и по высоте, чтобы он не находился в одной плоскости с торцом опалубки. Это нужно для предотвращения контакта металлических прутков с окружающей средой, что может стать причиной их поражения коррозией.

    Фото 15. Установленный в опалубку арматурный каркас.jpg

    Фото 15. Установленный в опалубку арматурный каркас

  • Заливку бетона нужно постараться выполнить за один раз, поскольку бетонирование в несколько слоев не обеспечит необходимые прочностные характеристики монолитной ленты.
  • При бетонировании в обязательном порядке нужно уплотнять смесь с помощью вибрационного инструмента или хотя бы обрезком арматуры либо палкой. Это позволит устранить пузырьки воздуха из бетона, что способствует увеличению прочности железобетонной конструкции.

    Фото 16. Уплотнение бетона погружным вибратором.jpg

    Фото 16. Уплотнение бетона погружным вибратором

  • Для обеспечения оптимальных условий для затвердевания и набора бетоном ожидаемой прочности свежезалитый армопояс следует укрыть пленкой и периодически увлажнять водой.
  • При устройстве ростверкового и цокольного армопоясов после набора бетоном прочности обязательно выполняется гидроизоляция для исключения капиллярного подсоса влаги стеновыми материалами.

    Фото 17. Гидроизоляция цокольного армопояса под последующее выведение стен.jpg

    Фото 17. Гидроизоляция цокольного армопояса под последующее выведение стен

Соблюдение этих несложных технологических рекомендаций гарантирует получение качественного армированного пояса, который не только обеспечит необходимый запас прочности стен для укладки железобетонных плит перекрытия, но и продлит срок службы всего здания.

Большие и неравномерные нагрузки на несущие стены могут стать причиной их деформации и образования трещин, тем более, если возведены они из материалов невысокой прочности (например, газобетон, керамзитобетон, пенополистиролбетон и т.д.). С целью повышения прочностных характеристик стеновых конструкций рекомендуется соорудить армопояс под плиты перекрытия. Что он собой представляет и как выполнить его устройство, мы и рассмотрим в данной статье.

Армопояс под плиты перекрытия.jpg

Что такое армопояс?

Конструктивно армопояс представляет собой качественно армированную бетонную ленту, сооружаемую по всем несущим стенам строения. При этом он обязательно делается замкнутым – т.е. монолитным без прерываний. Его основное назначение – увеличение прочности несущих стеновых конструкций, обеспечение их целостности за счет равного распределения нагрузки при воздействии таких неблагоприятных факторов, как проседание грунта, осадки, температурные колебания и сдвиги почвы.

Фото 1. Конструкция армированной бетонной ленты.jpg

Фото 1. Конструкция армированной бетонной ленты

Армированный бетонный пояс воспринимает на себя всю нагрузку, которая возникает при деформации конструкции и равномерно распределяет ее на выложенные стены и фундамент.

При строительстве домов из блоков с плохой устойчивостью к изгибающим нагрузкам (например, газосиликат, пенобетон, пенополистиролбетон) армированный пояс особенно необходим. Наиболее сильные вертикальные нагрузки конструкция здания испытывает от плит перекрытия и крыши, поэтому во избежание растрескивания кладки лучше сделать качественный армопояс.

Устройство и назначение армированного монолитного пояса рассмотрено в представленном ниже видео:


Виды и особенности армопоясов

Обычно армопоясы классифицируются по месторасположению:

  • Цокольный – как правило, устройство выполняется над цокольным этажом под все несущие стены с целью уравнивания нагрузок на основание.

    Фото 2. Цокольный армированный пояс.jpg

    Фото 2. Цокольный армированный пояс

  • Ростверк – является частью свайно-ростверкового фундамента, располагается поверх предварительно сооруженных свай.

    Рисунок 3. Ростверковый армопояс.jpg

    Рисунок 3. Ростверковый армопояс

  • Межэтажный – сооружается между стенами нижнего и верхнего этажей под плитами перекрытия.

    Фото 4. Межэтажный армированный пояс под плиты перекрытия.jpg

    Фото 4. Межэтажный армированный пояс под плиты перекрытия

  • Разгрузочный – устраивается под крышей. Позволяет упростить процесс возведения стропильной системы – на него удобнее монтировать мауэрлат.

    Фото 5. Разгрузочная монолитная железобетонная лента.jpg

    Фото 5. Разгрузочная монолитная железобетонная лента

Когда без армопояса не обойтись?

Устройством бетонной ленты допускается пренебречь, если «коробка» здания возведена полностью из кирпича, а фундамент залит ниже глубины промерзания почвы. Но существует несколько обстоятельств, при которых монолитный пояс под плиты перекрытия нужно сооружать в обязательном порядке:

  1. Дом строится в сейсмоопасном районе.
  2. Строительство ведется на местности с проблемной почвой.
  3. Возведение стен производится с применением блоков из ячеистого бетона.

Рисунок 6. Возможные последствия строительства дома без армопояса.jpg

Рисунок 6. Возможные последствия строительства дома без армопояса

Многие утверждают, что вместо бетонного можно сделать армопояс из кирпича под плиты перекрытия. Однако это технологически неправильное утверждение, поскольку кирпич воспринимает точечную нагрузку на каждый элемент и передает ее аналогичным образом.

По прочностным характеристикам железобетон и кирпичная кладка сильно отличаются, причем не в пользу последней. Конструкция монолитного пояса предполагает наличие армирующего каркаса, а прочность и устойчивость бетона к изгибающим нагрузкам, как известно, обеспечивается именно арматурой.

Какие материалы необходимы для изготовления армопояса?

Армированный пояс сооружается с использованием следующих материалов:

  • Бетон марки М250 и выше – заливается в предварительно сделанную опалубку с установленным в ней армирующим каркасом. Бетонная смесь производится по стандартной рецептуре из цемента, песка и щебня в пропорциях, соответствующих выбранной марке.
  • Армирующий каркас из рифленой арматуры – создается из 4-х продольных стержней диаметром 12-14, расположенных в 2 ряда (по 2 прутка в каждом ряду). Между собой они связываются поперечной арматурой сечением 8-10 мм с применением вязальной проволоки.

Фото 7. Армирующий каркас внутри несъемной опалубки из U-блоков.jpg

Фото 7. Армирующий каркас внутри несъемной опалубки из U-блоков

Опалубку можно сделать съемной (из деревянных досок толщиной не менее 20 мм) или несъемной (из специальных U-блоков).

Фото 8. Опалубка из деревянных досок.jpg

Фото 8. Опалубка из деревянных досок

Фото 9. Армированный пояс из газобетонных U-блоков.jpg

Фото 9. Армированный пояс из газобетонных U-блоков

Технология изготовления армирующего каркаса рассмотрена в следующем видео:


Как сделать армопояс – пошаговые инструкции

Технология устройства армированного бетонного пояса состоит из нескольких этапов:

  • Очистка горизонтальной поверхности стен от строительного мусора.
  • Изготовление опалубки на всех несущих стенах.
  • Создание армирующего каркаса.
  • Размещение утеплителя по периметру внешних стен во избежание образования «мостиков холода».
  • Заливка опалубки бетоном.

Фото 10. Процесс заливки опалубки бетоном.jpg

Фото 10. Процесс заливки опалубки бетоном

Армированный пояс в конструкции свайно-ростверкового фундамента

Ростверк представляет собой монолитную железобетонную ленту, которая сооружается поверх свай и служит в качестве опоры для возведения стен. Обычно высота такого пояса не превышает 300-500 мм, а ширина составляет 700-1200 мм, но может быть и меньше в зависимости от материала и толщины стеновых конструкций.

Рисунок 11. Армопояс в конструкции свайно-ростверкового фундамента.jpg

Рисунок 11. Армопояс в конструкции свайно-ростверкового фундамента

Армопояс второго уровня на фундаменте

Как правило, армированный пояс сооружается на стенах цокольных этажей из ФБС и других материалов для распределения вертикальных нагрузок от вышерасположенных конструкций. Он делается высотой 200-400 мм, а ширина определяется в зависимости от толщины стен.

Фото 12. Цокольная монолитная железобетонная лента.jpg

Фото 12. Цокольная монолитная железобетонная лента

Армопояс под плиты перекрытия

Межэтажный армированный пояс под плиты перекрытия делается после каждого этажа. Он служит для укрепления стен, увеличения жесткости «коробки», предотвращения деформации и растрескивания конструкции. Его стандартные размеры – высота от 250 до 300 мм, ширина зависит от толщины стен.

Фото 13. Межэтажный армопояс под плиты перекрытия.jpg

Фото 13. Межэтажный армопояс под плиты перекрытия

Армированный пояс под мауэрлат

Техника устройства аналогична межэтажному армопоясу. Если перекрытие будет выполняться с использованием деревянных или металлических балок, то монолитную ленту допускается делать только по внешним стенам, а при монтаже наклонной стропильной системы рекомендуется установить пояс и на средней несущей стеновой конструкции.

Фото 14. Армопояс с установленным поверх него мауэрлатом.jpg

Фото 14. Армопояс с установленным поверх него мауэрлатом

Полезные советы специалистов

Для сооружения качественного монолитного армопояса следует придерживаться следующих рекомендаций:

  • Для изготовления армирующего каркаса нужно использовать вязальную проволоку. Соединять арматуру методом сварки не рекомендуется – это снижает ее устойчивость к изгибающим нагрузкам в местах сварных швов. Продольные стержни тоже связываются проволокой с обеспечением нахлеста 300-400 мм.
  • При установке армирующего каркаса важно обеспечить полное перекрытие арматуры бетоном со всех сторон, поэтому он устанавливается на подкладки толщиной 30-50 мм с обеспечением зазоров между стенками и по высоте, чтобы он не находился в одной плоскости с торцом опалубки. Это нужно для предотвращения контакта металлических прутков с окружающей средой, что может стать причиной их поражения коррозией.

    Фото 15. Установленный в опалубку арматурный каркас.jpg

    Фото 15. Установленный в опалубку арматурный каркас

  • Заливку бетона нужно постараться выполнить за один раз, поскольку бетонирование в несколько слоев не обеспечит необходимые прочностные характеристики монолитной ленты.
  • При бетонировании в обязательном порядке нужно уплотнять смесь с помощью вибрационного инструмента или хотя бы обрезком арматуры либо палкой. Это позволит устранить пузырьки воздуха из бетона, что способствует увеличению прочности железобетонной конструкции.

    Фото 16. Уплотнение бетона погружным вибратором.jpg

    Фото 16. Уплотнение бетона погружным вибратором

  • Для обеспечения оптимальных условий для затвердевания и набора бетоном ожидаемой прочности свежезалитый армопояс следует укрыть пленкой и периодически увлажнять водой.
  • При устройстве ростверкового и цокольного армопоясов после набора бетоном прочности обязательно выполняется гидроизоляция для исключения капиллярного подсоса влаги стеновыми материалами.

    Фото 17. Гидроизоляция цокольного армопояса под последующее выведение стен.jpg

    Фото 17. Гидроизоляция цокольного армопояса под последующее выведение стен

Соблюдение этих несложных технологических рекомендаций гарантирует получение качественного армированного пояса, который не только обеспечит необходимый запас прочности стен для укладки железобетонных плит перекрытия, но и продлит срок службы всего здания.

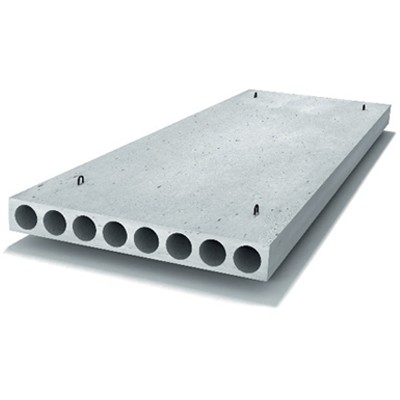

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино...
От 11351 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино...
От 14033 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино...
От 14868 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной...
От 14152 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино...
От 6504 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино...
От 12629 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино...
От 9119 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной...
От 7929 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино...
От 20918 руб/шт
Подробнее
© СтройПартнер | st-par.ru

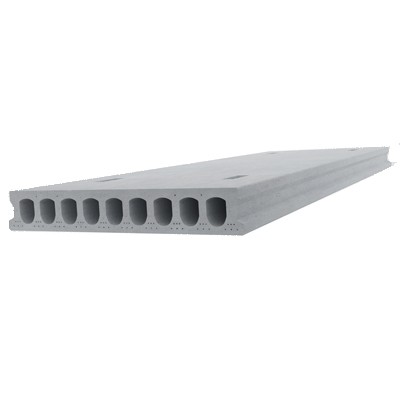

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной...
От 17545 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Перекрытия

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
