Перекрытие является одной из основных конструкций любого здания. Оно не только служит для распределения нагрузок на стены, фундамент разделения на этажи, но и обеспечивает жесткость постройки. Пролеты перекрываются разными способами, но в большинстве случаев выбираются готовые железобетонные изделия. При разработке проектно-технической документации на строительство объекта важно учитывать вес плиты перекрытия – это позволит правильно рассчитать все конструктивные элементы будущего строения.
Виды ЖБ плит перекрытия
Сегодня производители выпускают разные виды плит, что позволяет подобрать оптимально подходящее по размерам и техническим параметрам изделия для перекрытия пролетов практических любых габаритов.
Классификация плит перекрытия:
- Ребристые – представляют собой железобетонные изделия с тонкой основой и выступающими продольными и поперечными ребрами жесткости. За счет П-образного сечения они отличаются высокой сопротивляемостью изгибающим напряжениям и хорошей несущей способностью. Подобные ЖБИ чаще используются при строительстве промышленных объектов. В частном домостроении их применяют из-за ребристой нижней поверхности – она увеличивает финансовые затраты на отделку.
Рисунок 1. Ребристые ЖБИ
- Полнотелые – железобетонные изделия сплошного сечения. Несмотря на относительно небольшую толщину (120 и 160 мм), обладают внушительным весом. В связи с этим для перекрытия жилых домов их практически не применяют.
Рисунок 2. Сплошные плиты перекрытия
- Пустотные – данные железобетонные изделия бывают разных видов по технологии изготовления и толщине. Они являются наиболее востребованными среди частных застройщиков, поэтому рассмотрим их подробнее.
Фото 3. Железобетонные изделия с технологическими пустотами
Многопустотные плиты представляют собой железобетонные изделия прямоугольной формы с продольными технологическими отверстиями, проходящими по всей их длине. Благодаря наличию пустот они обладают меньшим весом по сравнению с монолитными перекрытиями, более высокими звуко- и теплоизоляционными характеристиками.
Пустотные изделия производятся по нескольким разным технологиям:
- Безопалубочная – применяется современный метод непрерывного формования. Получается длинная плита-полуфабрикат, которая после набора бетоном прочности режется на элементы требуемых размеров. Таким способом изготовляются ЖБИ серий ПБ, 3,1ПБ и 1,6ПБ.

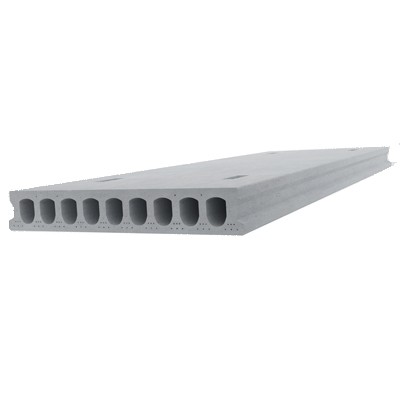

Фото 4. Плиты, изготовленные по безопалубочной технологии
- Опалубочная – для изготовления используется металлическая опалубка стандартных размеров, в которую устанавливается армирующий каркас, пустотообразователи и впоследствии заливается бетон. Этот метод применяется для изготовления изделий марок ПК и ПНО.

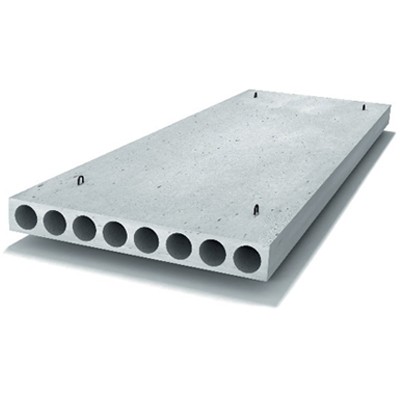

Фото 5. ЖБИ, изготовленные по опалубочному методу
Также многопустотные плиты перекрытия выпускаются разных видов по толщине:
- Стандартные (220 мм) – изделия типа ПК и ПБ.
- Облегченные (160 мм) – ЖБИ марок ПНО, 3,1ПБ и 1,6ПБ.
От чего зависит вес плиты?
Инженеры, занимающиеся проектированием зданий и сооружений, определяют, сколько весит плита перекрытия, по сводным таблицам в специальной нормативно-технической документации. Также информация по массе указывается в транспортных характеристиках конкретного железобетонного изделия.
Общий вес плиты зависит от следующих факторов:
- разновидность и конструктивные особенности ЖБИ;
- габаритные размеры и толщина;
- наличие технологических пустот и их размеры;
- характеристики бетона, который применялся для изготовления, и других материалов.
Фото 6. Процесс сооружения перекрытия из ЖБИ плит
Чтобы определить, сколько весят плиты перекрытия пустотные, нужно знать точную удельную плотность бетона, который использовался для изготовления, размеры технологических пустот. Однако самостоятельно рассчитывать массу изделия нет необходимости, так как производители обычно указывают ее документации.
Вес плит перекрытия разных размеров
Многих частных застройщиков интересует вес плиты перекрытия ПК – они выпускаются уже давно, поэтому в продаже на рынке б/у стройматериалов встречаются довольно часто. Масса изделий разных серий указана в таблицах 1 и 2, но при покупке бывшего в употреблении ЖБИ вас должен интересовать не этот вопрос. Главное – целостность конструкции, отсутствие трещин и других видимых повреждений. Мы настоятельно не рекомендуем использовать б/у плиты перекрытий, так как целостность и наличие коррозии арматурного каркаса определить практически невозможно.
Фото 7. Изделия б/у, непригодные к дальнейшей эксплуатации
Таблица 1 – зависимость веса плит перекрытия ПБ и ПК от ширины и длины
|
Серия |
Длина, м |
Ширина, м |
Вес, т |
|
ПБ |
1,6-10,8 |
1 |
0,52-3,5 |
|
1,2 |
0,62-4,1 |
||
|
1,5 |
0,78-5 |
||
|
ПК |
1,6-7,2 |
1 |
0,52-2,12 |
|
1,2 |
0,62-2,58 |
||
|
2,4-7,2 |
1,5 |
1,18-3,4 |
Вес бетонных плит перекрытия других серий шириной 1,2 и 1,5 м с разной длиной:
- Ребристые длиной 5,8-7,2 м – от 2,3 до 3,1 т.
- 3,1ПБ длиной 1,6-9 м – от 0,46 до 3,35 т.
- ПНО длиной 1,6-9 м – от 0,41 до 2,1 т.
Масса ЖБ плиты не имеет большого значения, если фундамент и стены возведены с соблюдением строительных норм и правил в соответствии с проектом на строительство здания. В этом случае запаса прочности несущих конструкций будет достаточно, даже если вместо заложенных в проектно-технической документации изделий ПК вы будете использовать ПБ аналогичных размеров.
Фото 8. Б/у плиты, пригодные к повторному использованию
Таблица 2 – вес плит перекрытия площадью 1 м2
|
Разновидность железобетонного изделия |
Масса отрезка плиты площадью 1 м2 |
|
ПБ |
300-330 кг/м2 |
|
ПК |
280-310 кг/м2 |
|
3,1ПБ и 1,6ПБ |
220-240 кг/м2 |
|
ПНО |
210-230 кг/м2 |
Мы постарались максимально подробно осветить вопрос о том, сколько весит железобетонная плита и от чего зависит ее масса. Надеемся, эта информация пригодится вам в процессе строительства.
