Первостепенной задачей застройщика является построить качественный фундамент для дома. Один из основных этапов в этой работе – правильный выбор разновидности основания в зависимости от типа грунта и весогабаритных характеристик здания. В данной статье мы рассмотрим существующие виды фундамента, их плюсы и минусы, применение и особенности монтажа.
Требования к фундаменту
Правильный фундамент должен соответствовать следующим требованиям:
- Достаточные прочностные характеристики и устойчивость – обеспечиваются правильно подобранными габаритами конструкции и качественными материалами, используемыми для его сооружения.
- Соответствие нагрузок от здания на грунт его сопротивлению.
- Устойчивость к воздействию касательных сил морозного пучения.
- Стойкость к воздействию грунтовых вод.
- Долговечность – достигается за счет правильной выполненной гидроизоляции и применения водо- и морозостойких материалов.
Рисунок 1. Универсальное ленточное основание
Изготовление фундамента с необходимыми прочностными и другими характеристиками возможно только при соблюдении всех вышеописанных требований.
Основные типы фундаментов
В частном домостроении применяются разные типы оснований. Фундамент под дом выбирается в зависимости от характеристик грунта, материала, из которого будет возводиться здание, климатических условий, финансовых возможностей и некоторых других факторов.
По конфигурации фундаменты подразделяются на виды:
- ленточные;
- столбчатые;
- свайные;
- плитные.
Основные виды фундаментов и их особенности рассматриваются в следующем видео:
Ленточные фундаменты
Ленточный фундамент – наиболее распространенный вид. Он считается универсальным, так как подходит для большинства типов грунтов. Исключения составляют лишь регионы, близкие к зоне «вечной мерзлоты», строения, возводимые буквально «на воде». Представляет собой железобетонную ленту определенной высоты и ширины, которая сооружается по периметру строения и под внутренними несущими стенами.
По технологии строительства бывает следующих видов:
- Монолитный – сооружается путем заливки бетона в опалубку с предварительно изготовленным армирующим каркасом.

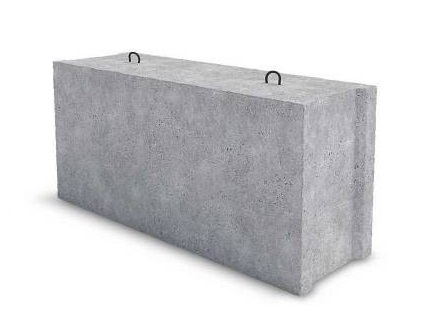

- Сборный – строится из специальных фундаментных блоков ФБС, дополнительно могут применяться подошвы ФЛ для увеличения устойчивости.
Рисунок 2. Схемы сборного и монолитного ленточного основания
Ленточное основание оптимально подходит для строительства домов из тяжелых материалов (кирпич, газобетон и т.д.). Такой тип фундамента делается также под здания с подвальными и цокольными этажами. Традиционно он сооружается ниже глубины промерзания.
Рисунок 3. Заглубленный ленточный фундамент
Однако возможно устройство мелкозаглубленного варианта – обычно он используется для относительно небольших домов и требует проведения комплексных мероприятий по утеплению, которое позволит предотвратить пагубное воздействие морозного пучения.
Рисунок 4. Схема качественного мелкозаглубленного ленточного фундамента
Основные недостатки ленточных фундаментов – большие объемы земляных работ и расходы строительных материалов. Однако эти минусы оправдывает повышенная надежность и длительный срок службы конструкций этого типа.
Столбчатые фундаменты
Основание столбчатого типа значительно дешевле ленточного, но подходит исключительно для легких небольших домов (каркасные, брусовые, бревенчатые), бань, гаражей и других построек. Устраивается путем установки столбов по углам здания и в местах примыкания внутренних стен к наружным, в зависимости от габаритов постройки возможен монтаж дополнительных опор.
Рисунок 5. Виды столбчатого основания
Столбчатый фундамент сооружается преимущественно на неподвижных грунтах, которые не подвержены передвижению и пучению. Между столбами в большинстве случаев делаются забирки (каркасные или из кирпича и подобных материалов) для предупреждения продувания подпольного пространства.
Для изготовления могут использоваться бревна, кирпич, бетонные блоки и бетон. Обвязка опорных столбов может быть выполнена из деревянных, металлических балок и путем заливки монолитного ростверка.
Рисунок 6. Варианты обвязки столбчатого фундамента
Свайный фундамент
Свайное основание предназначено в основном для устройства на неустойчивых, пучинистых и болотистых грунтах. Классический вариант конструкции – металлические ввинчиваемые сваи с железобетонной обвязкой. На фундаментах этого типа допускается строительство практически любых зданий – все зависит от характеристик используемых материалов и итоговой несущей способности.
Свайные опоры обычно погружаются на значительную глубину, поскольку они должны упираться в плотные слои грунта, которые имеют достаточную несущую способность и не подвержены воздействию морозного пучения.
Существуют разные виды свайного основания:
- Винтовой – сваи погружаются методом вкручивания в грунт вручную или с помощью спецтехники. Обычно используются металлические трубы с конусным наконечником и лопастями для ввинчивания.
Рисунок 7. Конструкция свайно-винтового основания

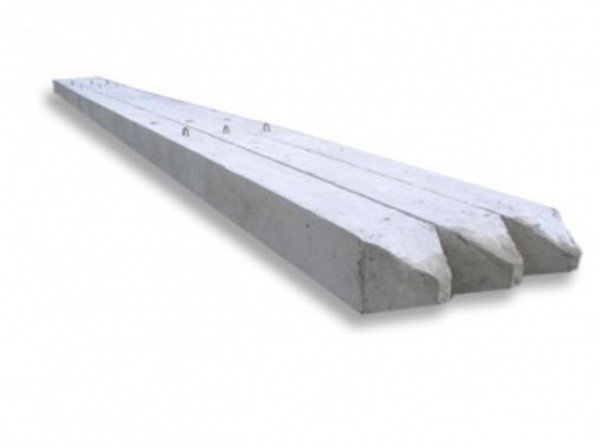

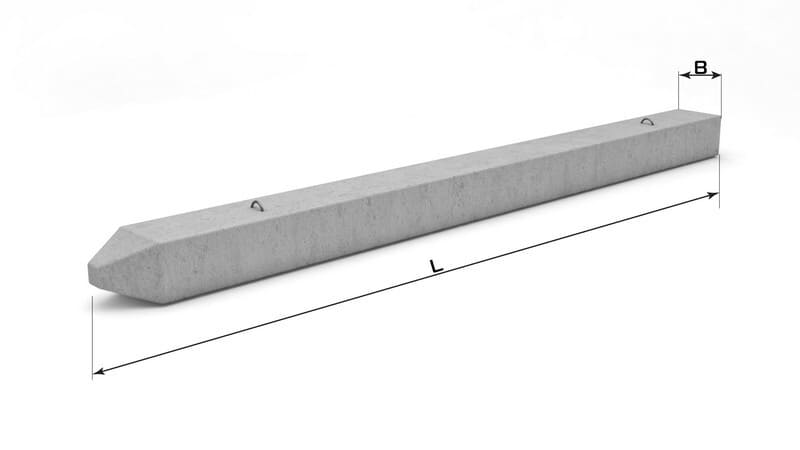

- Забивной – опоры погружаются забивным способом. Вручную это выполнить невозможно, поэтому для работ привлекается спецтехника. Как правило, используются изготовленные в заводских условиях железобетонные сваи квадратного сечения.
Фото 8. Конструкция свайно-забивного фундамента
- Буронабивной – применяется буронабивная технология, т.е. сваи делаются непосредственно на стройплощадке. Одним из распространенных видов является фундамент ТИСЭ, который пользуется наибольшим спросом среди застройщиков Московской области. Это обусловлено его повышенной устойчивостью к морозному пучению, а крупные строительные компании на этот тип основания дают пожизненную гарантию.
Рисунок 9. Конструктивная схема фундамента ТИСЭ
Плитный фундамент
Плитное основание – монолитная железобетонная плита, которая сооружается по всей площади будущего строения. Широким спросом в частном домостроении не пользуется в основном из-за дороговизны и трудоемкости устройства. Чаще применяется на слабонесущих грунтах.
Бывает нескольких видов в зависимости от конструктивных особенностей:
- Сплошная плита одинаковой толщины.
Фото 10. Конструкция сплошного плитного основания
- С ребрами, расположенными сверху плиты, или «чаша».
Фото 11. Плитный фундамент с ребрами вверх
- С ребрами, расположенными снизу плиты. Ребра могут формироваться за счет траншей или путем формирования «островков» из экструдированного пенополистирола.
Рисунок 12. Формирование ребер плитного основания за счет применения утеплителя
О правильном выборе типа фундамента рассказывается в следующем видео:
Как правильно сделать фундамент под дом – пошаговая инструкция
В данном пункте нашей статьи мы рассмотрим монтаж фундамента ленточного типа, как наиболее универсального и надежного. Конструктивные особенности основания вносят лишь незначительные корректировки в технологию изготовления, а принцип работ (будь то ленточный, свайно-ростверковый, столбчатый или плитный фундамент) отличается незначительно.
Размеры, глубина заложения и прочие характеристики должны рассчитываться опытным специалистом. Лучше всего строить фундамент под дом своими руками в строгом соответствии с проектно-технической документацией, где указываются все особенности конструкции, включая даже количество арматуры и бетона, необходимое для обустройства основания.
Разметка фундамента
Технология строительства фундамента любого типа предполагает необходимость выполнения разметочных работ. Нужно максимально точно пробить все линии, чтобы у основания были идеально ровные углы и другие геометрические характеристики. Это не только обеспечит повышенную надежность конструкции, но и значительно облегчит последующее возведение стен.
Рисунок 13. Особенности разметки под ленточный фундамент
Для разметки понадобятся деревянные колышки и шнуры. Колышки вбиваются в почву по углам будущего строения, а между ними натягиваются шнуры. По окончании работ производится проверка разности диагоналей – если они не совпадают, положение шнуров корректируется в необходимую сторону.
Земляные работы
Чтобы построить фундамент ленточного типа, на площади размеченного участка нужно снять плодородный слой почвы. Затем можно копать траншеи под ленту. Глубина определяется в зависимости от характеристик грунта и уровня промерзания, ширина – от предполагаемых нагрузок и материала стен. Геометрические параметры обязательно указываются в проекте на строительство. При определении глубины нужно учитывать толщину песчаной подушки по дну траншеи.
Земляные работы могут выполняться вручную или с привлечением спецтехники. На ровных участках последовательность работ не имеет большого значения. Если имеется уклон, начинать надо с самого низкого угла, чтобы выдержать одинаковый уровень заложения по всему периметру. Стенки траншей являются своего рода продолжением верхней опалубки, поэтому их необходимо делать идеально ровными.
Фото 14. Готовые траншеи под ленточное основание
После выкапывания и подравнивания траншей по их дну создается песчаная подушка толщиной от 100 до 200 мм. При толщине 200 мм она устраивается в 2 слоя с поочередным смачиванием водой и трамбованием каждого из них.
Фото 15. Утрамбованная песчаная подушка
Монтаж опалубки для фундамента
Сборка и установка опалубки – одно из самых ответственных мероприятий. Особое внимание нужно уделить ее геометрии. Также установка фундамента ленточного типа требует наличия прочной и жесткой опалубки. Во избежание раздавливания бетоном деревянной конструкции ее нужно качественно укрепить. Обычно для этого используются треугольные упоры, а сверху щиты скрепляются брусками-стяжками.
Фото 16. Готовая опалубка под основание
Если бетон будет заливаться непосредственно в траншею, то на этом этапе надо выполнить гидроизоляцию. Как правило, применяются рулонные материалы на битумной основе, которые укладываются на дно траншеи с обеспечением перекрытия ее стенок. Часть основания, расположенную выше уровня земли можно будет защитить оклеечными или обмазочными материалами уже после застывания. Однако нередко гидроизоляция укладывается и на стенки опалубки.
Фото 17. Гидроизоляция траншеи вместе с опалубкой
Создание армирующего каркаса
Следующий этап возведения фундамента – изготовление армирующего каркаса. В зависимости от предполагаемых нагрузок используется рифленая арматура диаметром 14-20 мм. В единую конструкцию она связывается с помощью вязальной проволоки. В зависимости от ширины ленты продольных прутов может быть 2 или 3, глубина залегания определяет количество ярусов горизонтальной сетки. Поперечные прутки выбираются сечением 6-10 мм и размещаются с шагом от 300 до 500 мм.
Рисунок 18. Конструктивная схема армирующего каркаса для ленточного фундамента
Заливка бетона
Завершающий этап строительства фундамента своими руками – заливка опалубки бетоном. Оптимальным решением будет закупить готовый бетон для этих целей, чтобы не растягивать процесс бетонирования на несколько дней – в этом случае нарушается монолитность конструкции и в местах состыковки возможны трещины при значительных нагрузках.
Фото 19. Процесс заливки основания
При обустройстве фундамента важно качественно выполнить уплотнение бетона – выгнать из него воздушные пузыри. Для этого лучше всего использовать специальный глубинный вибратор. После заполнения опалубки бетонной смесью до нужного уровня горизонтальная поверхность разравнивается, при наличии углубления – сразу корректируют раствором.
Фото 20. Уплотнение бетона строительным глубинным вибратором
Полезные советы профессионалов
Следующие рекомендации профессиональных строителей помогут вам построить максимально качественный и прочный фундамент, который выдержит все предполагаемые нагрузки:
- Особое внимание уделяйте гидроизоляционным работам – это предупредит насыщение бетонной конструкции влагой, а значит, защитит от последствий ее замерзания в толще бетона, поражения армирующего каркаса коррозией и других негативных факторов.
- Изготовление армирующего каркаса выполняется только с применением вязальной проволоки. Сварка снижает прочностные характеристики металлических прутков.
- Качественное утепление самой ленты и отмостки по периметру строения минимизирует воздействие морозного пучения на мелкозаглубленные фундаменты.
- Бетонирование основания лучше выполнять в теплое время года – при плюсовой температуре бетон быстрее и качественнее созревает.
Продолжать строительные работы эксперты рекомендуют не ранее, чем через 3-4 недели после бетонирования фундамента – бетон должен набрать достаточную прочность. Сразу после заливки ленту следует укрыть полиэтиленом для предупреждения ускоренного испарения влаги. Первую неделю основание надо регулярно увлажнять во избежание растрескивания.
