Хорошей альтернативой монолитному основанию является фундамент из блоков – специальных железобетонных изделий типа ФБС. Он относится к категории сборных конструкций, но при соблюдении технологии устройства по технико-эксплуатационным характеристикам не уступает цельнолитым. Основные его достоинства, благодаря которым он пользуется большим спросом среди застройщиков – скорость монтажа и более низкая стоимость по сравнению с монолитными бетонными конструкциями.

Пошаговая инструкция по монтажу фундамента из блоков ФБС.jpg

Что такое фундамент из блоков ФБС?

Фундамент из ФБС представляет собой сборную конструкцию, которая сооружается путем кладки специальных железобетонных блоков заводского производства. Поверх выложенного основания обычно делается армопояс, который служит для равномерного распределения нагрузок от всех вышерасположенных конструкций на грунтовое основание.

Рисунок 1. Конструктивная схема блочного основания.jpg

Рисунок 1. Конструктивная схема блочного основания

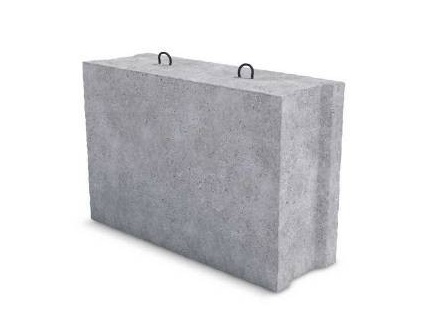

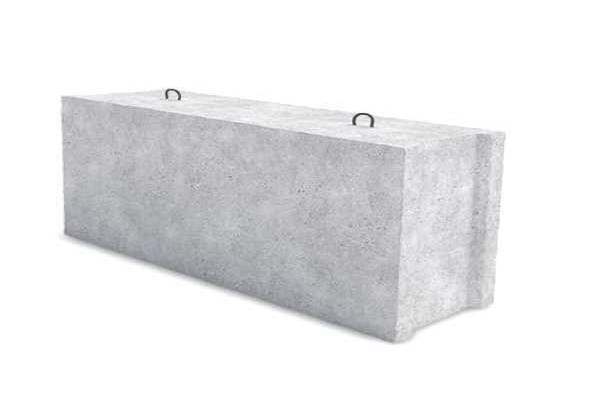

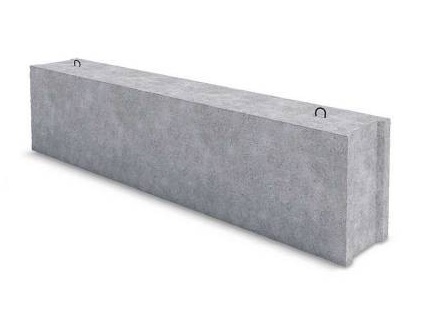

Фундаментные блоки строительные – монолитные железобетонные изделия, изготовленные в заводских условиях. Они предназначены для строительства фундаментов и стен подвалов различных зданий – частых домов, производственных и общественных строений.

Фото 2. Блоки ФБС заводского производства.jpg

Фото 2. Блоки ФБС заводского производства

ФБС выпускаются разных размеров:

  • толщина – от 200 до 600 мм (через каждые 100 мм);
  • длина – 880, 1180,  1780 и 2380 мм;
  • высота – 280и 580 мм.

Виды фундамента из блоков

Классический фундамент из блоков ФБС – ленточный. Лучше всего сборное основание этого типа подходит для скалистых и песчаных грунтов, но может сооружаться и на неустойчивой почве – в этом случае дополнительно сооружается монолитная железобетонная подошва по всему периметру основания.

Рисунок 3. Конструкция ленточного основания из блоков.jpg

Рисунок 3. Конструкция ленточного основания из блоков

Гораздо реже из блоков ФБС сооружаются столбчатые фундаменты. Обычно выбирается для сложных грунтов с повышенной кислотностью при условии строительства небольших зданий (например, бани, небольшой дачи и других подобных построек), а также легких строений (к примеру, щитовых).

Фото 4. Пример столбчатого основания из ФБС под небольшое строение.jpg

Фото 4. Пример столбчатого основания из ФБС под небольшое строение

Преимущества и недостатки блоков ФБС

К основным преимуществам применения блоков для сооружения фундамента относятся:

  • Скорость монтажа – укладка железобетонных изделий производится краном, что значительно ускоряет процесс строительства.
  • Минимальное время на застывание раствора – даже при устройстве армопояса поверх основания, строительные работы можно продолжать по истечении 1-2 недель (в зависимости от погодных условий). При заливке монолитного основания нужно выждать минимум 28 дней, которые необходимы для набора бетоном проектной прочности.
  • Более низкая стоимость по сравнению с аналогичными по конструктивным особенностям монолитными железобетонными конструкциями.
  • Высокое качество – ФБС изготовляются в заводских условиях, поэтому обладают соответствующими ГОСТ размерами и несущей способностью.
  • Наличие монтажных петель и пазов исключает любые трудности с укладкой блоков.
  • Продолжительный эксплуатационный ресурс – при соблюдении технологии монтажа не менее 100 лет.

Фото 5. Строительство основания из ФБС.jpg

Фото 5. Строительство основания из ФБС

Из недостатков можно выделить:

  • необходимость качественной теплоизоляции конструкций из фундаментных блоков.
  • требовательность к качеству грунта (не рекомендуется к применению на пучинистых грунтах).
  • необходимость монтажа ЖБ подошвы под фундамент из блоков.
  • обязательность армопояса в случае каменного дома.

В конечном итоге, использование блоков ФБС для фундментаментов под каменные дома возможно при подходящей почве, а также безукоризненном следовании технологии изготволения таких фундаментов. И в то же время, блоки ФБС – отличный вариант для фундамента для деревянного дома.

Инструкция по монтажу

Одним из самых важных этапов является проектирование фундаментов из блоков ФБС. Эту работу лучше доверить профессионалам, поскольку при разработке проекта нужно учитывать множество факторов – тип грунта, уровень залегания грунтовых вод, предполагаемые нагрузки на основание, этажность здания и др.

Пошаговая инструкция устройства фундамента из блоков ФБС включает следующие операции:

  • подготовительные мероприятия;
  • подготовка траншей;
  • обустройство песчаной подушки;
  • устройство подошвы;
  • монтаж блоков;
  • гидроизоляционные работы;
  • сооружение армопояса.

Подготовка

Подготовительные мероприятия включают предварительную подготовку чертежа фундамента из блоков ФБС. Это позволит определить размеры изделий, которые необходимо закупить, разобраться с последовательностью работ по монтажу и с перевязкой этих ЖБИ.

Рисунок 6. Чертеж основания из ФБС, выступающего также стенами подвала, со схемой укладки блоков.jpg

Рисунок 6. Чертеж основания из ФБС, выступающего также стенами подвала, со схемой укладки блоков

Земляные работы

Сборный фундамент из блоков ФБС, так же как и монолитный, требует подготовки траншей, ширина которых должна соответствовать толщине выбранных железобетонных изделий. Но при использовании бетонных подушек ФЛ, ширина траншеи выбирается в зависимости от их размеров.

Изначально выполняется разметка:

  • определяются углы строения;
  • вбиваются деревянные колышки;
  • между маяками натягивается шнур;
  • проверяется разность диагоналей;
  • при необходимости корректируется положение колышек для получения одинаковых диагоналей.

Фото 7. Подготовка котлована под основание из блоков.jpg

Фото 7. Подготовка котлована под основание из блоков

Укладывать блоки будет удобнее при наличии свободного доступа к месту работ, поэтому в большинстве случаев вместо траншей роют котлован. К этим работам целесообразнее привлечь экскаватор, который за считанные часы подготовит котлован нужных размеров. Глубина залегания основания подбирается на основании глубины промерзания почвы в конкретном регионе, но обычно составляет в пределах 1000-1400 мм.

Устройство подушки

Чтобы сделать качественный фундамент из ФБС блоков своими руками, нужно выполнить устройство подушки из песка и щебня. Замена грунта нерудным материалом производится с целью более качественного опирания железобетонных изделий и распределения нагрузок на нижние слои грунта.

Фото 8. Песчаная подушка под фундамент из ФБС.jpg

Фото 8. Песчаная подушка под фундамент из ФБС

Как правило, изначально засыпается слой песка 150-200 мм, а поверх него – слой среднефракционного щебня толщиной 150-200 мм. Засыпка и уплотнение осуществляются послойно – через каждые 100 мм. Трамбование выполняется ручной трамбовкой или специальной виброплитой, для сокращения времени работ слои допускается обильно увлажнять.

Обустройство подошвы

Устройство фундамента из блоков ФБС может выполняться на подошвы следующих видов:

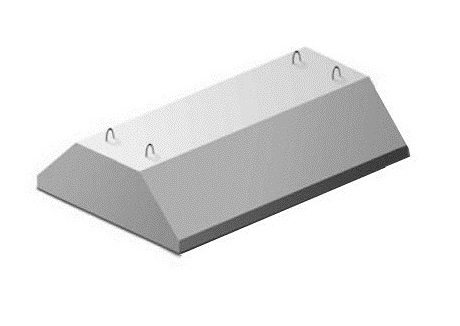

  • Сборная из бетонных изделий типа ФЛ – применяется при строительстве на плотных почвах.
  • Монолитная – данный тип опоры в малоэтажном строительстве используется крайне редко, в основном при возведении зданий высотой более 2-х этажей на неустойчивых типах грунтов.

Сооружение подошвы из блоков ФЛ выполняется поверх качественно утрамбованной песчаной подушки. Стыки между уложенными железобетонными изделиями замоноличиваются бетоном.

Фото 9. Устройство подошвы из блоков ФЛ.jpg

Фото 9. Устройство подошвы из блоков ФЛ

Сооружение монолитной подошвы – более трудоемкий и финансово затратный процесс. После обустройства песчано-щебневой подушки необходимо установить опалубку. Для этого обычно используются обрезная доска толщиной 20-25 мм. Опалубка выставляется по предварительно выполненной разметке по линии укладки блоков. При этом подошва должна быть на порядок шире закупленных для фундамента ФБС.

Фото 10. Опалубка для монолитной подошвы.jpg

Фото 10. Опалубка для монолитной подошвы

Армирование производится с применением рифленой арматуры сечением 12-14 мм – изготовляются сетки с ячейками 100х100 или 150х150 мм с помощью вязальной проволоки. Арматурные каркасы будут располагаться в 2 слоя – верхний и нижний. При этом надо обеспечить покрытие всех прутков защитным слоем бетона.

Фото 11. Армирование монолитной подошвы под блочный фундамент.jpg

Фото 11. Армирование монолитной подошвы под блочный фундамент

Бетонирование подошвы важно выполнить за один раз для получения надежной монолитной конструкции. Целесообразнее для этих работ закупать уже готовый бетон, который будет доставлен на объект бетоновозом. Это существенно сократит трудоемкость и время заливки.

После заливки бетона выполняется его тщательное уплотнение глубинным строительным вибратором и разравнивание для получения качественно ровной плоскости под последующую установку блоков ФБС.

Фото 12. Готовая монолитная подошва под блочное основание.jpg

Фото 12. Готовая монолитная подошва под блочное основание

Укладка блоков

ФБС монтируются с помощью автокрана, кладка осуществляется на стандартный цементно-песчаный раствор. Вертикальные швы тоже заполняются раствором или бетоном благодаря наличию специальных пазов. Изначально железобетонные изделия укладываются по углам. Между уложенными ЖБИ натягивается причалочный шнур для облегчения монтажа последующих блоков. Кладка выполняется по стандартной технологии – т.е. с обязательной перевязкой нижних и верхних элементов относительно друг друга.

Фото 13. Кладка ленточного фундамента из блоков ФБС.jpg

Фото 13. Кладка ленточного фундамента из блоков ФБС

Прямолинейность расположения блоков контролируется строительным уровнем и/или отвесом.

Процесс монтажа ФБС показан в следующем видео:


Армопояс

Армированный железобетонный пояс делается для упрочнения блочного фундамента и обеспечения равномерного распределения нагрузок на грунтовое основание. Однако при строительстве небольших легких каркасных домов его устройством можно пренебречь.

Последовательность работ по сооружению армопояса:

  • Подготовка опалубки – делается из обрезных досок, фанеры или OSB.

    Фото 14. Опалубка для армопояса поверх основания из ФБС.jpg

    Фото 14. Опалубка для армопояса поверх основания из ФБС

  • Армирование – применяется рифленые прутки сечением 12-16 мм. Многих интересует вопрос о том, сколько нужно арматуры для фундамента из блоков ФБ. Здесь все зависит от высоты здания и предполагаемых нагрузок – обычно укладывается 2-4 продольных прута, которые связываются между собой поперечными стержнями меньшего диаметра (6-8 мм). Подобные сетки, как правило, укладываются в 2 ряда.

    Фото 15. Первый ряд армирующего каркаса армопояса поверх блочного фундамента.jpg

    Фото 15. Первый ряд армирующего каркаса армопояса поверх блочного фундамента

  • Бетонирование – осуществляется за один раз, чтобы получить надежную цельнолитую конструкцию с максимальной несущей способностью. Фото 16. Готовый армопояс блочного основания.jpg

    Фото 16. Готовый армопояс блочного основания

Гидроизоляция

Согласно проектам на устройство фундамента из блоков ФБС гидроизоляционные работы являются обязательным этапом. Гидроизоляция позволяет исключить впитывание железобетонными изделиями влаги из почвы и предупредить их постепенное разрушение вследствие воздействия попеременного замерзания и оттаивания.

Фото 17. Гидроизоляция блочного фундамента жидкой битумной мастикой.jpg

Фото 17. Гидроизоляция блочного фундамента жидкой битумной мастикой

Гидроизоляция может выполняться рулонными и жидкими материалами. Удобнее всего использовать жидкие мастики, которыми покрывается вся поверхность ФБС с внутренней и наружно стороны. Особое внимание при обмазывании уделяется растворным швам между блоками.

После застывания и набора армопоясом достаточной прочности можно продолжать строительные работы.
