Фундамент – основной конструктивный элемент зданий и сооружений, воспринимающий все нагрузки от других конструкций и распределяющий их по массиву грунта. От правильности выбора и качества устройства основания зависит надежность и эксплуатационный ресурс всего здания. Именно в результате неправильного подбора и расчета определенного вида фундамента домовладельцы сталкиваются с такими проблемами, как неравномерная усадка, трещинообразования на стенах, нарушение геометрии коробки и т.д.
Особенности фундамента
Фундамент – одна из основных несущих конструкций любого здания или сооружения. Он служит для восприятия и передачи на грунтовое основание нагрузок от всех вышерасположенных конструкций строения.
Основания классифицируются на разные виды по глубине заложения:
- Заглубленные – сооружаются на глубине ниже уровня промерзания почвы, чтобы предупредить их выпучивание.
- Мелкозаглубленные – погружаются на глубину выше уровня промерзания почвы (обычно не более 0,7 м). Менее эффективно противостоит морозному пучению, для минимизации этого эффекта требуется качественная теплоизоляция.
- Незаглубленные – сооружаются на уровне земли, для строительства полноценных домов не применяются. Оптимально подходят для заборов и небольших построек из легких материалов.
Рисунок 1. Работы по устройству основания
По технологии строительства различают монолитные и сборные фундаменты. Монолитные основания изготовляются непосредственно на участке застройки из бетона с предварительным созданием опалубки и изготовлением армирующего каркаса. Сборные варианты выкладываются из бетонных блоков заводского производства. Однако блочные конструкции под большие дома и строения из тяжелых материалов дополнительно усиливаются армопоясом по контуру всего основания.
Что учитывается при выборе фундамента?
Полноценно ответить на вопрос о том, какой фундамент лучше для дома, вы сможете только после детального ознакомления со следующими нормативными документами:
- Свод правил «Земляные сооружения, основания и фундаменты».
- Свод правил «Проектирование и устройство оснований и фундаментов зданий».
- Свод правил «Нагрузки и воздействия».
- ГОСТ 25100 «Грунты. Классификация».
Каждый тип основания обладает присущими только ему особенностями – одни незаменимы на грунтах с высоким уровнем грунтовых вод (УГВ) и болотистой местности, другие лучше всего работают в условиях морозного пучения, третьи сооружаются под здания с большим количеством этажей и т.д.
Рисунок 2. Последствия неправильного выбора и устройства фундамента
Фундамент для частного дома подбирается в зависимости от таких факторов:
- весогабаритные характеристики строения;
- материал стен и разновидность перекрытия;
- наличие подвального помещения или цокольного этажа;
- преобладающий грунт на участке застройки;
- сейсмичность местности;
- уровень грунтовых вод на строительной площадке.
Также при выборе основания под частный дом застройщики учитывают примерные сроки строительства, необходимость и/или возможность аренды спецтехники (например, экскаватор, бетоновоз и т.д.).
Особенности выбора основания под здание рассмотрены в представленном ниже видео:
Особое внимание стоить уделить выбору технологии строительства – надежный фундамент может быть как монолитным, так и сборным. Подробнее особенности каждого из них мы с вами рассмотрим далее в статье.
Сборный тип фундамента для частного дома
Конструктивно блочное ленточное основание представляет собой сборную конструкцию, для сооружения которой используются готовые железобетонные блоки ФБС. Существуют следующие варианты конструкции блочного фундамента:
- Прямоугольного сечения – ФБС монтируются на песчано-гравийную подушку и формируют конструкцию стандартной прямоугольной формы.
Рисунок 3. Сборный фундамент прямоугольного сечения
- Т-образного сечения – блоки укладываются на специальные железобетонные подошвы заводского производства ФЛ, формируя фундамент Т-образной формы. Такое основание отличается более высокой несущей способностью за счет большей площади опирания нижней подошвы.
Рисунок 4. Сборное основание Т-образной формы
Ленточный фундамент из ФБС – в чем его отличие?
Сборные фундаменты пользуются меньшим спросом по сравнению с монолитнымиВажно, что следует отметить – под дома из тяжелых материалов и большие здания опытные строители рекомендуют дополнительно делать армопояс.
Фото 5. Устройство армопояса на сборном ленточном основании
Благодаря изготовлению в заводских условиях, блоки ФБС отличаются высокими технико-эксплуатационными характеристиками. Выпускаются изделия разных размеров:
- толщина –300-600 мм (через каждые 100 мм);
- высота – 280, 300 и 580 мм;
- длина – 880, 1180, 1780 и 2380 мм.

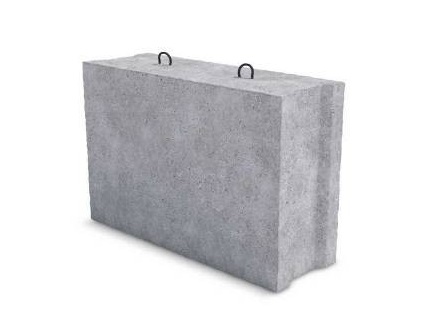

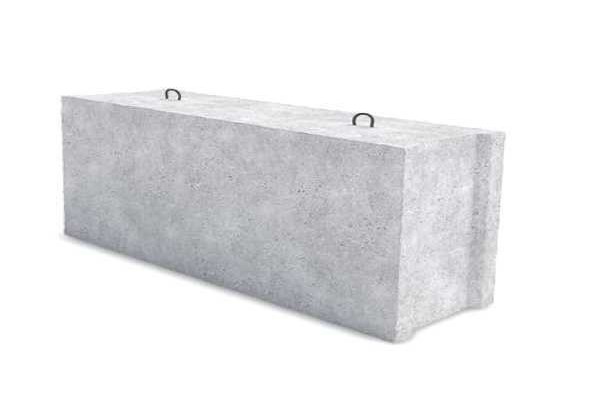

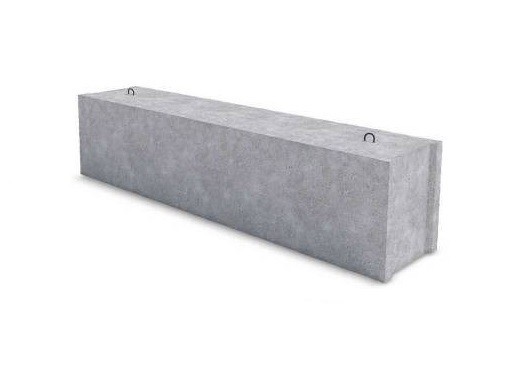

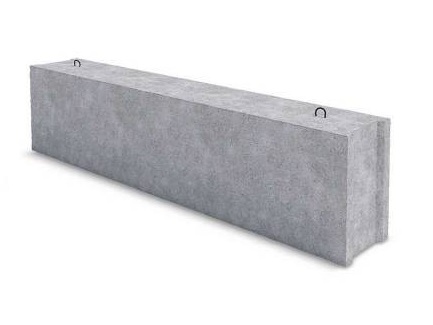

Рисунок 6. Блоки ФБС разных размеров
Большие размеры и высокая несущая способность ФБС позволяют готовому фундаменту воспринимать значительные нагрузки и равномерно передавать их на грунтовое основание. Кладка блоков производится на стандартный цементно-песчаный раствор, но впоследствии нужно особое внимание уделять гидроизоляции конструкции (особенно в местах швов).
Плюсы и минусы ленточного фундамента из блоков ФБС
Конкурентные преимущества блочных оснований ленточного типа:
- Скорость строительства – не требуется выжидать 3-4 недели для застывания бетона, как в случае с монолитной конструкцией.
- Минимальная трудоемкость – монтаж блоков выполняется с помощью крана, не требуется сборка опалубки и последующая распалубка, исключается необходимость в изготовлении армирующего каркаса.
- Меньшая цена – при условии сравнения сборного и монолитного фундамента с идентичными геометрическими параметрами.
- Длительный срок службы – при соблюдении всех технологических моментов устройства сборное основание из ФБС прослужит не меньше, чем монолитное.
Фото 7. Внешний вид сборного ленточного фундамента из блоков ФБС
Из недостатков можно отметить наличие кладочных швов, которые нарушают целостность конструкции. Но это не значит, что фундамент будет менее надежным, тем более, если сверху усилить его армопоясом.
Монолитные виды фундаментов
Монолитное основание – надежная железобетонная конструкция, которая сооружается непосредственно на строительной площадке. Для устройства подобных фундаментов требуется опалубка и рифленая арматура для изготовления армирующего каркаса. В результате получается цельная конструкция с более высокой несущей способностью по сравнению со сборными типами.
Монолитный ленточный фундамент
Монолитное ленточное основание – железобетонная лента, сооружаемая по периметру будущего строения и под внутренними стенами. Фундамент этого типа считается наиболее универсальным и широко востребован среди частных застройщиков и не только. Именно на таком основании строятся дома с подвалами и цокольными этажами.
Рисунок 8. Конструкция ленточного основания
Различают несколько видов ленточного фундамента в зависимости от глубины залегания:
- мелкозаглубленный (МЗЛФ);
- заглубленный.
Также он может иметь разную форму в разрезе:
- прямоугольную – стандартная монолитная лента;
Рисунок 9. Прямоугольное ленточное основание
- Т-образную – подошва в нижней части способствует увеличению несущей способности конструкции.
Рисунок 10. Ленточный фундамент Т-образного сечения
Технология устройства ленточных оснований рассмотрена в представленном ниже видео:
Мелкозаглубленный ленточный фундамент
МЗЛФ оптимально подходит для строительства домов на относительно прочных почвах, но при условии проведения дополнительных мероприятий по гидроизоляции и утеплению может сооружаться и на пучинистых грунтах. Его устройство выполняется на участках, где уровень грунтовых вод находится не выше, чем 1,5 м от поверхности земли. Глубина заложения, как правило, не превышает 0,5-0,7 м.
Рисунок 11. Схема устойчивого к морозному пучению мелкозаглубленного ленточного фундамента
Мелкозаглубленное основание обычно выбирают для зданий из бруса, бревна, легких стеновых материалов (газобетон, керамзитобетон, арболит и т.д.) высотой до 2-х этажей. Характеризуется более низкой стоимостью и меньшей трудоемкостью в исполнении по сравнению с заглубленным фундаментом.
Существует также незаглубленный фундамент, который располагается на уровне земли, но он применим только для малых строений на загородном участке – заборы, хозпостройки, террасы, беседки и т.д. Отличается минимальными финансовыми и трудовыми затратами, но при этом обладает слабой несущей способностью.
Рисунок 12. Конструкция незаглубленного ленточного основания
Полнозаглубленный ленточный фундамент
Заглубленное основание является наиболее надежным и долговечным. На таком фундаменте можно строить даже высотные здания (до 9 и более этажей) – в этом случае обычно сооружаются конструкции Т-образного сечения с повышенной несущей способностью.
Рисунок 13. Конструктивная схема заглубленного ленточного основания
В частном домостроении используется для возведения массивных каменных домов из кирпича и других тяжелых материалов. Оптимально подходит для строительства на пучинистых грунтах, поскольку располагается на 150-200 мм ниже глубины промерзания. Так как характеризуется большим объемом земляных работ, его устройство нецелесообразно на крупнообломочных почвах. При сооружении на местности с высоким УГВ требует дополнительных мер по устройству дренажной системы и максимально качественной гидроизоляции.
Фото 14. Внешний вид заглубленного ленточного фундамента с цокольным этажом
Заглубленный ленточный фундамент отличается способностью воспринимать значительные нагрузки, обеспечивает возможность строительства домов с подвалами и цокольными этажами. Основные минусы – сложность и высокая стоимость сооружения.
Плитный фундамент
Плитное основание представляет собой монолитную железобетонную плиту, которая сооружается по всей площади будущего строения. Может применяться для домов из различных материалов, так как несущая способность повышается путем увеличения толщины конструкции, диаметром арматуры для армирования и шагом ее расположения.
Рисунок 15. Конструкция плитного фундамента
Устройство плитного фундамента наиболее целесообразно на слабонесущих грунтах. При этом уровень грунтовых вод должен располагаться не выше 500 м от поверхности земли. Тоже бывает заглубленным и мелкозаглубленным. Первый обычно применяется для зданий с цокольным этажом, а второй вариант не подходит для возведения строений с подвалом.
Фото 16. Внешний вид готового плитного основания
Стандартное мелкозаглубленное основание характеризуется минимальным количеством земляных работ и возможностью использования плиты в качестве чернового пола. Фундамент в виде монолитной плиты является одним из наиболее дорогостоящих за счет большого расхода арматуры и бетона.
Видео по устройству фундаментной плиты:
Монолитный столбчатый фундамент
Монолитное столбчатое основание может применяться для строительства небольших деревянных и каркасных зданий, а также для домов из легких ячеистых бетонов, но при соблюдении определенных условий – залегание ниже глубины промерзания грунта и монолитный железобетонный ростверк поверх опорных столбов.
Рисунок 17. Конструкция монолитного столбчатого фундамента с железобетонным ростверком
Основание на железобетонных столбах оптимально походит для применения на пучинистых грунтах с низким уровнем грунтовых вод. Мелкозаглубленные конструкции обычно применяются для небольших построек типа бань, гаражей, сараев и т.д., поскольку обладают невысокой несущей способностью.
В качестве обвязки опорных столбов может служить не только монолитная лента – при строительстве деревянных и каркасных домов обычно используется обвязочный брус. Также нередко применяются металлические балки для обустройства ростверка.
Фото 18. Столбчатый фундамент с деревянным ростверком
На таком основании нет возможности строить дома с подвальными помещениями.
Сборный столбчатый фундамент
Сборное столбчатое основание может быть выполнено из бетонных блоков или высокопрочного кирпича. Обладает еще более низкой несущей способностью, чем монолитная конструкция, поэтому сооружается только на прочных грунтах для небольших и легких строений. Обвязка выполняется из различных материалов – дерево, металл и железобетон.
Рисунок 19. Столбчатый фундамент из блоков с обвязкой из различных материалов
Фундамент на винтовых сваях
Свайно-винтовое основание конструктивно состоит из металлических свай, которые вкручиваются в грунт, и обвязки из обвязки из деревянных, металлических балок или железобетонной монолитной ленты. Такой тип фундамента предназначен для устройства на болотистой местности, участках с высоким уровнем грунтовых вод и со сложным ландшафтом.
Рисунок 20. Виды конструкций фундамента на винтовых сваях
Основные плюсы:
- невысокая стоимость;
- минимальные объемы земляных работ;
- высокая скорость сооружения.
Фото 21. Брусовый дом на свайно-винтовом основании
Из недостатков можно отметить склонность стальных свай к процессам коррозии (перед погружением их нужно качественно защитить от воздействия влаги) и относительно небольшая несущая способность.
Фундамент ТИСЭ
В регионах с большой глубиной промерзания грунта особым спросом пользуется разновидность буронабивного свайного основания – ТИСЭ – с монолитным ростверком, который сооружается непосредственно по поверхности грунта. Только на этот тип фундамента некоторые строительные организации в Московской области дают пожизненную гарантию.
Конструктивно он состоит из железобетонных столбов с расширениями (подошвами) в опорной части и монолитного бетонного ростверка, который заливается сразу по уровню земли.
Рисунок 22. Конструктивная схема фундамента ТИСЭ
Лучше всего фундаменты ТИСЭ работают в условиях морозного пучения. Но важно знать, что на них можно строить здания высотой до 3-х этажей – из газобетона, бруса, «теплой керамики», керамзитобетона.
Последовательность устройства:
- Бурение отверстий в почве на необходимую глубину (обычно ниже отметки промерзания грунта) и подготовка расширений в нижней части с использованием специального приспособления.
- Создание опалубки для будущего монолитного ростверка.
- Изготовление и установка армирующего каркаса.
- Укладка гидроизоляции прямо в отверстие – как правило, применяются рулонные материалы.
- Заливка бетона в отверстия для столбов и в опалубку для монолитной ленты с качественным его уплотнением.
Фото 23. Дом из газобетона на фундаменте ТИСЭ
Фундамент на забивных сваях
Забивные железобетонные сваи для устройства фундаментов малоэтажных домов применяются крайне редко, поскольку при сооружении не обойтись без спецтехники, которая механизированным способом осуществляет погружения бетонных столбов в грунт.
Рисунок 24. Конструкция забивного свайного фундамента
Обвязка тоже может быть выполнена с применением бруса, металлического швеллера или путем создания железобетонной ленты.
Процесс устройства показан в следующем видеоматериале:
Утепление и гидроизоляция фундамента
Теплоизоляция фундаментов выполняется не только с целью сохранения тепла в доме, но и для минимизации сил морозного пучения, воздействующих на него. Технологи утепления напрямую зависит от разновидности основания, глубины его залегания и прочих параметров.
Как правило, для утепления оснований применяется фундаментный экструдированный пенополистирол, обладающий повышенной плотностью и прочностью, что исключает его повреждения при обратной засыпке и под воздействием давления грунта. Кроме самого фундамента, нужно качественно теплоизолировать отмостку, которая сооружается по периметру здания.
Фото 25. Утепление основания и отмостки вокруг дома
Гидроизоляция производится для защиты фундамента от разрушающего воздействия влаги. Техника выполнения работ тоже зависит преимущественно от типа конструкции. Традиционными материалами для гидроизоляционных работ является оклеечная и обмазочная гидроизоляция. При высоком расположении грунтовых вод дополнительно создается дренажная система.
Фото 26. Особенности утепления и гидроизоляции и сооружения дренажа фундамента
От чего зависит цена фундамента под строительство дома?
Стоимость сооружения основания зависит, прежде всего, от его типа. Мы с вами рассмотрели все основные виды фундаментов для частного дома, и вы уже сами могли сравнить особенности их устройства. А цена формируется также и с учетом сложности в исполнении.
Другие факторы, влияющие на стоимость:
- габаритные размеры;
- глубина заложения;
- необходимость в комплексных мерах по гидроизоляции (например, при высоком УГВ);
- используемые материалы;
- наличие цокольного этажа.
Самостоятельное строительство фундамента позволит сэкономить немалую сумму. Строительные организации довольно дорого берут за свою работу, но если другого выхода нет, то остается обращаться к подрядчикам. В этом случае нужно внимательно отнестись к выбору компании.
