Один из наиболее бюджетных и быстрых способов обустроить основание под баню, террасу, небольшой каркасный дом или беседку – сделать винтовой фундамент. В данной статье мы подробно рассмотрим все особенности конструкций этого типа, возможность их применения на определенных грунтах, конструкцию, принципы расчета и технику самостоятельного монтажа.

Особенности установки свайно-винтового фундамента.jpg

Особенности фундамента на сваях

Основные преимущества заключаются в том, что фундамент на винтовых сваях сооружается за короткие сроки и стоит на порядок ниже других видов основания - ленточного и плитного. Также он отличается относительно высокой несущей способностью, однако здания в несколько этажей и строения из тяжелых материалов (кирпича и др.) возводить на нем не рекомендуется.

Другие достоинства:

  • Простая технология устройства и минимальное количество земляных работ.
  • Возможность продолжения строительных работ в день установки свай.
  • Предрасположенность к модернизации – при необходимости постройку можно расширить уже в ходе эксплуатации путем монтажа дополнительных свай.
  • Отсутствие влияния уровня расположения грунтовых вод.
  • Абсолютная стойкость к морозному пучению.
  • Качественная вентиляция подполья – благодаря этому свайные основания идеально подходят для деревянных строений.
  • Длительный срок службы – качественные металлические сваи, дополнительно обработанные противокоррозийными средствами, способны прослужить 50 и более лет.
  • Возможность установки винтовых опор вручную, без привлечения спецтехники.

Фото 1. Процесс самостоятельного вкручивания свай в почву.jpg

Фото 1. Процесс самостоятельного вкручивания свай в почву

Основные недостатки винтового фундамента:

  • Отсутствие конструктивной возможности сделать подвальный или цокольный этаж.
  • Необходимость утепления подпольного пространства, что ведет к дополнительным финансовым затратам.
  • Высокая сложность или даже невозможность сооружения на каменистых и скалистых грунтах.
  • Пагубное воздействие коррозии на металл – поэтому не рекомендуется устройство фундаментов этого типа вблизи источников блуждающих токов (электроподстанции, электрофицированные железные дороги, вышки сотовой связи и т.д.)

Применение фундамента на винтовых сваях

Свайно-винтовой фундамент (СВФ) нетребователен к характеристикам грунта и особенностям ландшафта. Он идеально подходит для установки на местности, где плотные несущие грунтовые слои находятся гораздо ниже отметки поверхности.

Также винтовые сваи выбираются при строительстве зданий на:

  • склонах;
  • сильно обводненных почвах;
  • торфяных грунтах;
  • местности, постоянно заливаемой паводком;
  • пучинистых почвах;
  • подвижных и плавающих грунтах.

Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании.jpg

Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании

Свайные основания сооружаются даже вблизи пролегания разнообразных инфраструктурных коммуникаций и возле деревьев с густой корневой системой, поскольку они не являются преградой для их установки.

Винтовые сваи: особенности конструкции

Конструктивно винтовые сваи под фундамент представляют собой толстостенные стальные трубы, которые в основании оборудованы винтом-резьбой для ввинчивания в грунт. При вкручивании в почву спиральные лопасти уплотняют ее и способствуют прочной фиксации опорной сваи в ней. Внутреннюю полость труб после установки опытные строители рекомендуют заполнять бетоном.

Размеры и нагрузка

Стандартные размеры свай под винтовой фундамент:

  • диаметр – 100-300 мм;
  • длина – до 2500 мм.

Рисунок 3. Конструкция свайно-винтового фундамента.jpg

Рисунок 3. Конструкция свайно-винтового фундамента

В зависимости от диаметра одна свая может воспринимать нагрузку порядка 4-8 т. Обязательное условие при монтаже этого типа основания – ввинчивание свай ниже глубины промерзания грунта, поэтому оптимальная длина изделий подбирается с учетом этого уровня на местности, где предполагается строительство здания.

Наращивание свай

Конструкцией свай предусмотрена возможность их наращивания, поскольку не всегда стандартной длины достаточно для обеспечения необходимого уровня. Особенно актуально это при строительстве домов на склонах, где перепады высоты могут значительно превышать 2,5 м.

Наращивание выполняется путем сварки – 2 сваи стыкуются между собой с предварительным насаживанием отрезка трубы немного большего диаметра, которая впоследствии приваривается к нижней и верхней опоре.

Фото 4. Наращенные винтовые сваи.jpg

Фото 4. Наращенные винтовые сваи

Верхняя часть сваи после заливки бетоном, как правило, перекрывается стальным оголовком или «пяткой» в простонародье, которая тоже приваривается к металлической трубе.

Фото 5. Приваривание оголовка к винтовой свае.jpg

Фото 5. Приваривание оголовка к винтовой свае

Срок эксплуатации винтовых свай

Гарантийный эксплуатационный ресурс свай под фундамент для дома, который предоставляет большинство подрядных организаций, обычно составляет 50 лет.

Фото 6. Свая, демонтированная с маяка, возрастом более 300 лет.jpg

Фото 6. Свая, демонтированная с маяка, возрастом более 300 лет

Фактический срок службы может быть гораздо больше – все зависит от условий эксплуатации и характеристик используемого для их защиты антикоррозийного состава.

Принципы расчета и проектирования свайно-винтового фундамента

Традиционно расчетами винтового фундамента занимаются конструкторские бюро при разработке проектно-технической документации на строительство. Но если вы решили самостоятельно рассчитать СВФ, то для этого нужно использовать СП 24.13330.

К числу основных расчетов относятся:

  • Несущая способность грунтового слоя на глубине расположения спиральных лопастей после вкручивания – этот показатель нужен для расчета несущей способности сваи.
  • Число свай – определяется шаг их установки на прямых участках, в местах состыковки стен, на отдельных участках, где будут располагаться специальные конструкции (камины, печи, лестницы, генераторы и др.).

Рисунок 7. Примерный план сооружения свайно-винтового основания.jpg

Рисунок 7. Примерный план сооружения свайно-винтового основания

Идеальный способ определения типа грунта – полноценные геологические изыскания. Однако можно это выполнить и проще – путем пробного вкручивания. Это позволяет определить глубину залегания плотного несущего слоя, состав почвы и уровень грунтовых вод. Но в результате вы получите очень условные данные, поэтому для получения более объективной картины несущей способности грунта применяют поправочный коэффициент 1,6-1,7.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

  1. Разметка участка.
  2. Погружение и выравнивание свай.
  3. Заливка бетоном.
  4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай.jpg

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

  • Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
  • Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную.jpg

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом.jpg

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

  • Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
  • Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор.jpg

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:


Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном.jpg

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

  • Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

    Фото 13. Свайное основание с железобетонным ростверком.jpg

    Фото 13. Свайное основание с железобетонным ростверком

  • Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

    Фото 14. Свайный фундамент с обвязкой из деревянных балок.jpg

    Фото 14. Свайный фундамент с обвязкой из деревянных балок

  • Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

    Фото 15. Обвязка свай с применением стального швеллера.jpg

    Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

[~DETAIL_TEXT] =>

Один из наиболее бюджетных и быстрых способов обустроить основание под баню, террасу, небольшой каркасный дом или беседку – сделать винтовой фундамент. В данной статье мы подробно рассмотрим все особенности конструкций этого типа, возможность их применения на определенных грунтах, конструкцию, принципы расчета и технику самостоятельного монтажа.

Особенности установки свайно-винтового фундамента.jpg

Особенности фундамента на сваях

Основные преимущества заключаются в том, что фундамент на винтовых сваях сооружается за короткие сроки и стоит на порядок ниже других видов основания - ленточного и плитного. Также он отличается относительно высокой несущей способностью, однако здания в несколько этажей и строения из тяжелых материалов (кирпича и др.) возводить на нем не рекомендуется.

Другие достоинства:

  • Простая технология устройства и минимальное количество земляных работ.
  • Возможность продолжения строительных работ в день установки свай.
  • Предрасположенность к модернизации – при необходимости постройку можно расширить уже в ходе эксплуатации путем монтажа дополнительных свай.
  • Отсутствие влияния уровня расположения грунтовых вод.
  • Абсолютная стойкость к морозному пучению.
  • Качественная вентиляция подполья – благодаря этому свайные основания идеально подходят для деревянных строений.
  • Длительный срок службы – качественные металлические сваи, дополнительно обработанные противокоррозийными средствами, способны прослужить 50 и более лет.
  • Возможность установки винтовых опор вручную, без привлечения спецтехники.

Фото 1. Процесс самостоятельного вкручивания свай в почву.jpg

Фото 1. Процесс самостоятельного вкручивания свай в почву

Основные недостатки винтового фундамента:

  • Отсутствие конструктивной возможности сделать подвальный или цокольный этаж.
  • Необходимость утепления подпольного пространства, что ведет к дополнительным финансовым затратам.
  • Высокая сложность или даже невозможность сооружения на каменистых и скалистых грунтах.
  • Пагубное воздействие коррозии на металл – поэтому не рекомендуется устройство фундаментов этого типа вблизи источников блуждающих токов (электроподстанции, электрофицированные железные дороги, вышки сотовой связи и т.д.)

Применение фундамента на винтовых сваях

Свайно-винтовой фундамент (СВФ) нетребователен к характеристикам грунта и особенностям ландшафта. Он идеально подходит для установки на местности, где плотные несущие грунтовые слои находятся гораздо ниже отметки поверхности.

Также винтовые сваи выбираются при строительстве зданий на:

  • склонах;
  • сильно обводненных почвах;
  • торфяных грунтах;
  • местности, постоянно заливаемой паводком;
  • пучинистых почвах;
  • подвижных и плавающих грунтах.

Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании.jpg

Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании

Свайные основания сооружаются даже вблизи пролегания разнообразных инфраструктурных коммуникаций и возле деревьев с густой корневой системой, поскольку они не являются преградой для их установки.

Винтовые сваи: особенности конструкции

Конструктивно винтовые сваи под фундамент представляют собой толстостенные стальные трубы, которые в основании оборудованы винтом-резьбой для ввинчивания в грунт. При вкручивании в почву спиральные лопасти уплотняют ее и способствуют прочной фиксации опорной сваи в ней. Внутреннюю полость труб после установки опытные строители рекомендуют заполнять бетоном.

Размеры и нагрузка

Стандартные размеры свай под винтовой фундамент:

  • диаметр – 100-300 мм;
  • длина – до 2500 мм.

Рисунок 3. Конструкция свайно-винтового фундамента.jpg

Рисунок 3. Конструкция свайно-винтового фундамента

В зависимости от диаметра одна свая может воспринимать нагрузку порядка 4-8 т. Обязательное условие при монтаже этого типа основания – ввинчивание свай ниже глубины промерзания грунта, поэтому оптимальная длина изделий подбирается с учетом этого уровня на местности, где предполагается строительство здания.

Наращивание свай

Конструкцией свай предусмотрена возможность их наращивания, поскольку не всегда стандартной длины достаточно для обеспечения необходимого уровня. Особенно актуально это при строительстве домов на склонах, где перепады высоты могут значительно превышать 2,5 м.

Наращивание выполняется путем сварки – 2 сваи стыкуются между собой с предварительным насаживанием отрезка трубы немного большего диаметра, которая впоследствии приваривается к нижней и верхней опоре.

Фото 4. Наращенные винтовые сваи.jpg

Фото 4. Наращенные винтовые сваи

Верхняя часть сваи после заливки бетоном, как правило, перекрывается стальным оголовком или «пяткой» в простонародье, которая тоже приваривается к металлической трубе.

Фото 5. Приваривание оголовка к винтовой свае.jpg

Фото 5. Приваривание оголовка к винтовой свае

Срок эксплуатации винтовых свай

Гарантийный эксплуатационный ресурс свай под фундамент для дома, который предоставляет большинство подрядных организаций, обычно составляет 50 лет.

Фото 6. Свая, демонтированная с маяка, возрастом более 300 лет.jpg

Фото 6. Свая, демонтированная с маяка, возрастом более 300 лет

Фактический срок службы может быть гораздо больше – все зависит от условий эксплуатации и характеристик используемого для их защиты антикоррозийного состава.

Принципы расчета и проектирования свайно-винтового фундамента

Традиционно расчетами винтового фундамента занимаются конструкторские бюро при разработке проектно-технической документации на строительство. Но если вы решили самостоятельно рассчитать СВФ, то для этого нужно использовать СП 24.13330.

К числу основных расчетов относятся:

  • Несущая способность грунтового слоя на глубине расположения спиральных лопастей после вкручивания – этот показатель нужен для расчета несущей способности сваи.
  • Число свай – определяется шаг их установки на прямых участках, в местах состыковки стен, на отдельных участках, где будут располагаться специальные конструкции (камины, печи, лестницы, генераторы и др.).

Рисунок 7. Примерный план сооружения свайно-винтового основания.jpg

Рисунок 7. Примерный план сооружения свайно-винтового основания

Идеальный способ определения типа грунта – полноценные геологические изыскания. Однако можно это выполнить и проще – путем пробного вкручивания. Это позволяет определить глубину залегания плотного несущего слоя, состав почвы и уровень грунтовых вод. Но в результате вы получите очень условные данные, поэтому для получения более объективной картины несущей способности грунта применяют поправочный коэффициент 1,6-1,7.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

  1. Разметка участка.
  2. Погружение и выравнивание свай.
  3. Заливка бетоном.
  4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай.jpg

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

  • Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
  • Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную.jpg

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом.jpg

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

  • Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
  • Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор.jpg

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:


Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном.jpg

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

  • Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

    Фото 13. Свайное основание с железобетонным ростверком.jpg

    Фото 13. Свайное основание с железобетонным ростверком

  • Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

    Фото 14. Свайный фундамент с обвязкой из деревянных балок.jpg

    Фото 14. Свайный фундамент с обвязкой из деревянных балок

  • Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

    Фото 15. Обвязка свай с применением стального швеллера.jpg

    Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 22.03.2019 15:36:46 [~DATE_CREATE] => 22.03.2019 15:36:46 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [TIMESTAMP_X] => 08.07.2019 16:20:57 [~TIMESTAMP_X] => 08.07.2019 16:20:57 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 859 [~IBLOCK_SECTION_ID] => 859 [DETAIL_PAGE_URL] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/ [~DETAIL_PAGE_URL] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 10360765 [TIMESTAMP_X] => 22.03.2019 15:36:46 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 28875 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/884 [FILE_NAME] => foto-10.-vkruchivanie-vintovykh-svay-mekhanicheskim-sposobom.jpg [ORIGINAL_NAME] => Фото 10. Вкручивание винтовых свай механическим способом.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => cd135c9b1c660878e1f9aa1324e93c91 [~src] => [SRC] => /upload/iblock/884/foto-10.-vkruchivanie-vintovykh-svay-mekhanicheskim-sposobom.jpg [ALT] => Особенности установки свайно-винтового фундамента [TITLE] => Особенности установки свайно-винтового фундамента ) [~PREVIEW_PICTURE] => 10360765 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 23666 [~EXTERNAL_ID] => 23666 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Особенности установки свайно-винтового фундамента [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Особенности установки свайно-винтового фундамента [ELEMENT_META_KEYWORDS] => [ELEMENT_META_TITLE] => Фундамент на винтовых сваях: виды, принципы расчета и монтажа [ELEMENT_META_DESCRIPTION] => Чем отличается винтовой фундамент от других видов оснований? В чем его плюсы и минусы? Подробно рассматриваем вопросы о том, как выполняется монтаж свайно-винтового фундамента и какие применяются материалы для обвязки свай. ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 131139176 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 149196588 [1] => 149196589 ) [VALUE] => Array ( [0] => 6862 [1] => 6855 ) [DESCRIPTION] => Array ( [0] => [1] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 6862 [1] => 6855 ) [~DESCRIPTION] => Array ( [0] => [1] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 859 [~ID] => 859 [TIMESTAMP_X] => 25.03.2019 17:33:29 [~TIMESTAMP_X] => 25.03.2019 17:33:29 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [DATE_CREATE] => 25.03.2019 17:33:29 [~DATE_CREATE] => 25.03.2019 17:33:29 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Фундаменты [~NAME] => Фундаменты [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 25 [~LEFT_MARGIN] => 25 [RIGHT_MARGIN] => 26 [~RIGHT_MARGIN] => 26 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ФУНДАМЕНТЫ [~SEARCHABLE_CONTENT] => ФУНДАМЕНТЫ [CODE] => fundamenty [~CODE] => fundamenty [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/fundamenty/ [~SECTION_PAGE_URL] => /info/fundamenty/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 859 [~ID] => 859 [TIMESTAMP_X] => 2019-03-25 17:33:29 [~TIMESTAMP_X] => 2019-03-25 17:33:29 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [DATE_CREATE] => 2019-03-25 17:33:29 [~DATE_CREATE] => 2019-03-25 17:33:29 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Фундаменты [~NAME] => Фундаменты [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 25 [~LEFT_MARGIN] => 25 [RIGHT_MARGIN] => 26 [~RIGHT_MARGIN] => 26 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ФУНДАМЕНТЫ [~SEARCHABLE_CONTENT] => ФУНДАМЕНТЫ [CODE] => fundamenty [~CODE] => fundamenty [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/fundamenty/ [~SECTION_PAGE_URL] => /info/fundamenty/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Фундаменты [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Фундаменты [ELEMENT_META_TITLE] => Фундаменты [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Фундаменты ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/?action=BUY&id=23666 [BUY_URL] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/?action=BUY&id=23666 [~ADD_URL] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/?action=ADD2BASKET&id=23666 [ADD_URL] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/?action=ADD2BASKET&id=23666 [LINK_URL] => link.php?PARENT_ELEMENT_ID=23666 [~SUBSCRIBE_URL] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/?action=SUBSCRIBE_PRODUCT&id=23666 [SUBSCRIBE_URL] => /info/fundamenty/osobennosti-ustanovki-svajno-vintovogo-fundamenta/?action=SUBSCRIBE_PRODUCT&id=23666 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjM2NjYiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDFlXHUwNDQxXHUwNDNlXHUwNDMxXHUwNDM1XHUwNDNkXHUwNDNkXHUwNDNlXHUwNDQxXHUwNDQyXHUwNDM4IFx1MDQ0M1x1MDQ0MVx1MDQ0Mlx1MDQzMFx1MDQzZFx1MDQzZVx1MDQzMlx1MDQzYVx1MDQzOCBcdTA0NDFcdTA0MzJcdTA0MzBcdTA0MzlcdTA0M2RcdTA0M2UtXHUwNDMyXHUwNDM4XHUwNDNkXHUwNDQyXHUwNDNlXHUwNDMyXHUwNDNlXHUwNDMzXHUwNDNlIFx1MDQ0NFx1MDQ0M1x1MDQzZFx1MDQzNFx1MDQzMFx1MDQzY1x1MDQzNVx1MDQzZFx1MDQ0Mlx1MDQzMCIsImNhdGVnb3J5X2lkIjoiODU5IiwiY2F0ZWdvcnkiOnsiODU5IjoiXHUwNDI0XHUwNDQzXHUwNDNkXHUwNDM0XHUwNDMwXHUwNDNjXHUwNDM1XHUwNDNkXHUwNDQyXHUwNDRiIn0sInByaWNlIjpudWxsLCJjdXJyZW5jeSI6bnVsbH0= [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 23666; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 520 [PRODUCTS] => Array ( [0] => 6862 [1] => 6855 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Один из наиболее бюджетных и быстрых способов обустроить основание под баню, террасу, небольшой каркасный дом или беседку – сделать винтовой фундамент. В данной статье мы подробно рассмотрим все особенности конструкций этого типа, возможность их применения на определенных грунтах, конструкцию, принципы расчета и технику самостоятельного монтажа.

Особенности установки свайно-винтового фундамента.jpg

Особенности фундамента на сваях

Основные преимущества заключаются в том, что фундамент на винтовых сваях сооружается за короткие сроки и стоит на порядок ниже других видов основания - ленточного и плитного. Также он отличается относительно высокой несущей способностью, однако здания в несколько этажей и строения из тяжелых материалов (кирпича и др.) возводить на нем не рекомендуется.

Другие достоинства:

  • Простая технология устройства и минимальное количество земляных работ.
  • Возможность продолжения строительных работ в день установки свай.
  • Предрасположенность к модернизации – при необходимости постройку можно расширить уже в ходе эксплуатации путем монтажа дополнительных свай.
  • Отсутствие влияния уровня расположения грунтовых вод.
  • Абсолютная стойкость к морозному пучению.
  • Качественная вентиляция подполья – благодаря этому свайные основания идеально подходят для деревянных строений.
  • Длительный срок службы – качественные металлические сваи, дополнительно обработанные противокоррозийными средствами, способны прослужить 50 и более лет.
  • Возможность установки винтовых опор вручную, без привлечения спецтехники.

Фото 1. Процесс самостоятельного вкручивания свай в почву.jpg

Фото 1. Процесс самостоятельного вкручивания свай в почву

Основные недостатки винтового фундамента:

  • Отсутствие конструктивной возможности сделать подвальный или цокольный этаж.
  • Необходимость утепления подпольного пространства, что ведет к дополнительным финансовым затратам.
  • Высокая сложность или даже невозможность сооружения на каменистых и скалистых грунтах.
  • Пагубное воздействие коррозии на металл – поэтому не рекомендуется устройство фундаментов этого типа вблизи источников блуждающих токов (электроподстанции, электрофицированные железные дороги, вышки сотовой связи и т.д.)

Применение фундамента на винтовых сваях

Свайно-винтовой фундамент (СВФ) нетребователен к характеристикам грунта и особенностям ландшафта. Он идеально подходит для установки на местности, где плотные несущие грунтовые слои находятся гораздо ниже отметки поверхности.

Также винтовые сваи выбираются при строительстве зданий на:

  • склонах;
  • сильно обводненных почвах;
  • торфяных грунтах;
  • местности, постоянно заливаемой паводком;
  • пучинистых почвах;
  • подвижных и плавающих грунтах.

Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании.jpg

Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании

Свайные основания сооружаются даже вблизи пролегания разнообразных инфраструктурных коммуникаций и возле деревьев с густой корневой системой, поскольку они не являются преградой для их установки.

Винтовые сваи: особенности конструкции

Конструктивно винтовые сваи под фундамент представляют собой толстостенные стальные трубы, которые в основании оборудованы винтом-резьбой для ввинчивания в грунт. При вкручивании в почву спиральные лопасти уплотняют ее и способствуют прочной фиксации опорной сваи в ней. Внутреннюю полость труб после установки опытные строители рекомендуют заполнять бетоном.

Размеры и нагрузка

Стандартные размеры свай под винтовой фундамент:

  • диаметр – 100-300 мм;
  • длина – до 2500 мм.

Рисунок 3. Конструкция свайно-винтового фундамента.jpg

Рисунок 3. Конструкция свайно-винтового фундамента

В зависимости от диаметра одна свая может воспринимать нагрузку порядка 4-8 т. Обязательное условие при монтаже этого типа основания – ввинчивание свай ниже глубины промерзания грунта, поэтому оптимальная длина изделий подбирается с учетом этого уровня на местности, где предполагается строительство здания.

Наращивание свай

Конструкцией свай предусмотрена возможность их наращивания, поскольку не всегда стандартной длины достаточно для обеспечения необходимого уровня. Особенно актуально это при строительстве домов на склонах, где перепады высоты могут значительно превышать 2,5 м.

Наращивание выполняется путем сварки – 2 сваи стыкуются между собой с предварительным насаживанием отрезка трубы немного большего диаметра, которая впоследствии приваривается к нижней и верхней опоре.

Фото 4. Наращенные винтовые сваи.jpg

Фото 4. Наращенные винтовые сваи

Верхняя часть сваи после заливки бетоном, как правило, перекрывается стальным оголовком или «пяткой» в простонародье, которая тоже приваривается к металлической трубе.

Фото 5. Приваривание оголовка к винтовой свае.jpg

Фото 5. Приваривание оголовка к винтовой свае

Срок эксплуатации винтовых свай

Гарантийный эксплуатационный ресурс свай под фундамент для дома, который предоставляет большинство подрядных организаций, обычно составляет 50 лет.

Фото 6. Свая, демонтированная с маяка, возрастом более 300 лет.jpg

Фото 6. Свая, демонтированная с маяка, возрастом более 300 лет

Фактический срок службы может быть гораздо больше – все зависит от условий эксплуатации и характеристик используемого для их защиты антикоррозийного состава.

Принципы расчета и проектирования свайно-винтового фундамента

Традиционно расчетами винтового фундамента занимаются конструкторские бюро при разработке проектно-технической документации на строительство. Но если вы решили самостоятельно рассчитать СВФ, то для этого нужно использовать СП 24.13330.

К числу основных расчетов относятся:

  • Несущая способность грунтового слоя на глубине расположения спиральных лопастей после вкручивания – этот показатель нужен для расчета несущей способности сваи.
  • Число свай – определяется шаг их установки на прямых участках, в местах состыковки стен, на отдельных участках, где будут располагаться специальные конструкции (камины, печи, лестницы, генераторы и др.).

Рисунок 7. Примерный план сооружения свайно-винтового основания.jpg

Рисунок 7. Примерный план сооружения свайно-винтового основания

Идеальный способ определения типа грунта – полноценные геологические изыскания. Однако можно это выполнить и проще – путем пробного вкручивания. Это позволяет определить глубину залегания плотного несущего слоя, состав почвы и уровень грунтовых вод. Но в результате вы получите очень условные данные, поэтому для получения более объективной картины несущей способности грунта применяют поправочный коэффициент 1,6-1,7.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

  1. Разметка участка.
  2. Погружение и выравнивание свай.
  3. Заливка бетоном.
  4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай.jpg

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

  • Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
  • Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную.jpg

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом.jpg

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

  • Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
  • Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор.jpg

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:


Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном.jpg

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

  • Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

    Фото 13. Свайное основание с железобетонным ростверком.jpg

    Фото 13. Свайное основание с железобетонным ростверком

  • Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

    Фото 14. Свайный фундамент с обвязкой из деревянных балок.jpg

    Фото 14. Свайный фундамент с обвязкой из деревянных балок

  • Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

    Фото 15. Обвязка свай с применением стального швеллера.jpg

    Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Один из наиболее бюджетных и быстрых способов обустроить основание под баню, террасу, небольшой каркасный дом или беседку – сделать винтовой фундамент. В данной статье мы подробно рассмотрим все особенности конструкций этого типа, возможность их применения на определенных грунтах, конструкцию, принципы расчета и технику самостоятельного монтажа.

Особенности установки свайно-винтового фундамента.jpg

Особенности фундамента на сваях

Основные преимущества заключаются в том, что фундамент на винтовых сваях сооружается за короткие сроки и стоит на порядок ниже других видов основания - ленточного и плитного. Также он отличается относительно высокой несущей способностью, однако здания в несколько этажей и строения из тяжелых материалов (кирпича и др.) возводить на нем не рекомендуется.

Другие достоинства:

  • Простая технология устройства и минимальное количество земляных работ.
  • Возможность продолжения строительных работ в день установки свай.
  • Предрасположенность к модернизации – при необходимости постройку можно расширить уже в ходе эксплуатации путем монтажа дополнительных свай.
  • Отсутствие влияния уровня расположения грунтовых вод.
  • Абсолютная стойкость к морозному пучению.
  • Качественная вентиляция подполья – благодаря этому свайные основания идеально подходят для деревянных строений.
  • Длительный срок службы – качественные металлические сваи, дополнительно обработанные противокоррозийными средствами, способны прослужить 50 и более лет.
  • Возможность установки винтовых опор вручную, без привлечения спецтехники.

Фото 1. Процесс самостоятельного вкручивания свай в почву.jpg

Фото 1. Процесс самостоятельного вкручивания свай в почву

Основные недостатки винтового фундамента:

  • Отсутствие конструктивной возможности сделать подвальный или цокольный этаж.
  • Необходимость утепления подпольного пространства, что ведет к дополнительным финансовым затратам.
  • Высокая сложность или даже невозможность сооружения на каменистых и скалистых грунтах.
  • Пагубное воздействие коррозии на металл – поэтому не рекомендуется устройство фундаментов этого типа вблизи источников блуждающих токов (электроподстанции, электрофицированные железные дороги, вышки сотовой связи и т.д.)

Применение фундамента на винтовых сваях

Свайно-винтовой фундамент (СВФ) нетребователен к характеристикам грунта и особенностям ландшафта. Он идеально подходит для установки на местности, где плотные несущие грунтовые слои находятся гораздо ниже отметки поверхности.

Также винтовые сваи выбираются при строительстве зданий на:

  • склонах;
  • сильно обводненных почвах;
  • торфяных грунтах;
  • местности, постоянно заливаемой паводком;
  • пучинистых почвах;
  • подвижных и плавающих грунтах.

Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании.jpg

Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании

Свайные основания сооружаются даже вблизи пролегания разнообразных инфраструктурных коммуникаций и возле деревьев с густой корневой системой, поскольку они не являются преградой для их установки.

Винтовые сваи: особенности конструкции

Конструктивно винтовые сваи под фундамент представляют собой толстостенные стальные трубы, которые в основании оборудованы винтом-резьбой для ввинчивания в грунт. При вкручивании в почву спиральные лопасти уплотняют ее и способствуют прочной фиксации опорной сваи в ней. Внутреннюю полость труб после установки опытные строители рекомендуют заполнять бетоном.

Размеры и нагрузка

Стандартные размеры свай под винтовой фундамент:

  • диаметр – 100-300 мм;
  • длина – до 2500 мм.

Рисунок 3. Конструкция свайно-винтового фундамента.jpg

Рисунок 3. Конструкция свайно-винтового фундамента

В зависимости от диаметра одна свая может воспринимать нагрузку порядка 4-8 т. Обязательное условие при монтаже этого типа основания – ввинчивание свай ниже глубины промерзания грунта, поэтому оптимальная длина изделий подбирается с учетом этого уровня на местности, где предполагается строительство здания.

Наращивание свай

Конструкцией свай предусмотрена возможность их наращивания, поскольку не всегда стандартной длины достаточно для обеспечения необходимого уровня. Особенно актуально это при строительстве домов на склонах, где перепады высоты могут значительно превышать 2,5 м.

Наращивание выполняется путем сварки – 2 сваи стыкуются между собой с предварительным насаживанием отрезка трубы немного большего диаметра, которая впоследствии приваривается к нижней и верхней опоре.

Фото 4. Наращенные винтовые сваи.jpg

Фото 4. Наращенные винтовые сваи

Верхняя часть сваи после заливки бетоном, как правило, перекрывается стальным оголовком или «пяткой» в простонародье, которая тоже приваривается к металлической трубе.

Фото 5. Приваривание оголовка к винтовой свае.jpg

Фото 5. Приваривание оголовка к винтовой свае

Срок эксплуатации винтовых свай

Гарантийный эксплуатационный ресурс свай под фундамент для дома, который предоставляет большинство подрядных организаций, обычно составляет 50 лет.

Фото 6. Свая, демонтированная с маяка, возрастом более 300 лет.jpg

Фото 6. Свая, демонтированная с маяка, возрастом более 300 лет

Фактический срок службы может быть гораздо больше – все зависит от условий эксплуатации и характеристик используемого для их защиты антикоррозийного состава.

Принципы расчета и проектирования свайно-винтового фундамента

Традиционно расчетами винтового фундамента занимаются конструкторские бюро при разработке проектно-технической документации на строительство. Но если вы решили самостоятельно рассчитать СВФ, то для этого нужно использовать СП 24.13330.

К числу основных расчетов относятся:

  • Несущая способность грунтового слоя на глубине расположения спиральных лопастей после вкручивания – этот показатель нужен для расчета несущей способности сваи.
  • Число свай – определяется шаг их установки на прямых участках, в местах состыковки стен, на отдельных участках, где будут располагаться специальные конструкции (камины, печи, лестницы, генераторы и др.).

Рисунок 7. Примерный план сооружения свайно-винтового основания.jpg

Рисунок 7. Примерный план сооружения свайно-винтового основания

Идеальный способ определения типа грунта – полноценные геологические изыскания. Однако можно это выполнить и проще – путем пробного вкручивания. Это позволяет определить глубину залегания плотного несущего слоя, состав почвы и уровень грунтовых вод. Но в результате вы получите очень условные данные, поэтому для получения более объективной картины несущей способности грунта применяют поправочный коэффициент 1,6-1,7.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

  1. Разметка участка.
  2. Погружение и выравнивание свай.
  3. Заливка бетоном.
  4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай.jpg

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

  • Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
  • Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную.jpg

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом.jpg

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

  • Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
  • Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор.jpg

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:


Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном.jpg

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

  • Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

    Фото 13. Свайное основание с железобетонным ростверком.jpg

    Фото 13. Свайное основание с железобетонным ростверком

  • Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

    Фото 14. Свайный фундамент с обвязкой из деревянных балок.jpg

    Фото 14. Свайный фундамент с обвязкой из деревянных балок

  • Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

    Фото 15. Обвязка свай с применением стального швеллера.jpg

    Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

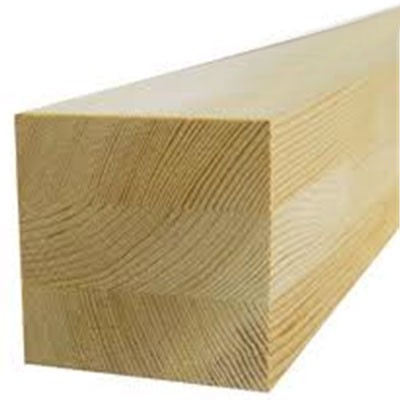

Брус обрезной 200х200х6000 ГОСТ 1-й сорт

Брус изготавливается из сосны и ели - хвойных пород с естественной влажностью 20-30%.
От 9600 руб/м³
Подробнее
© СтройПартнер | st-par.ru
Брус обрезной 150х150х6000 ГОСТ 1-й сорт

Брус изготавливается из сосны и ели - хвойных пород с естественной влажностью 20-30%.
От 9600 руб/м³
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Фундаменты

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
