Чтобы построить надежный дом на местности с неустойчивым грунте или высоким уровнем грунтовых вод, нужно соорудить качественный свайный фундамент. Только основание этого типа способно эффективно работать на подобных участках застройки. При этом для его устройства необязательно привлекать бригаду специалистов, все работы можно выполнить и своими силами, что обойдется вам в разы дешевле.

Пошаговая инструкция по строительству свайного фундамента своими руками.jpg

Что такое свайный фундамент?

Классический фундамент на сваях – это конструкция, состоящая из вертикальных опор, погруженных в грунт и связанных между собой ростверком. Верхняя обвязка в большинстве случаев делается в виде монолитной железобетонной ленты над поверхностью земли. Реже (для небольших и легких строений) она выполняется из деревянных или металлических балок.

Рисунок 1. Конструкция и внешний вид свайно-ростверкового основания.jpg

Рисунок 1. Конструкция и внешний вид свайно-ростверкового основания

Благодаря расположению ростверка над поверхностью земли, на него не воздействует морозное пучение и влага. А при погружении свай ниже уровня промерзания грунта, сезонные расширения и сжатия пластов почвы обходят стороной и их.

Наиболее часто свайному основанию отдают предпочтение при строительстве на плывучих, песчаных, торфяных и болотистых грунтах.

Достоинства и недостатки свайных конструкций

Свайно-ростверковый железобетонный фундамент отличается по стоимости: он гораздо дешевле (примерно на 20-30 %) классического ленточного. Экономия достигается за счет минимального объема земляных работ и значительно меньшего расхода основных материалов – арматуры и бетона. Это является его основным преимуществом.

Другие достоинства:

  • Скорость строительства – за счет минимального объема, а иногда и полного отсутствия земляных работ требуется значительно меньше времени на его сооружение.
  • Возможность устройства в любое время года – погодные условия никак не отразятся на качестве и надежности основания.
  • Возможность самостоятельного проведения работ – для вкручивания свай необязательно наличие специализированного оборудования, так как это можно сделать и вручную силами 2 человек.
  • Возможность устройства на участках со сложным рельефом.
  • Прокладка коммуникаций возможна уже после сооружения фундамента.

Рисунок 2. Разновидности свай для фундаментов.jpg

Рисунок 2. Разновидности свай для фундаментов

Из недостатков стоит выделить невозможность строительства свайно-ростверковых конструкций на скалистых и каменистых грунтах. Не менее значимым минусом является подверженность металлических свай коррозии. Тем не менее, срок службы фундамента этого типа может достигать более 50 лет в зависимости от используемых свай и метода их противокоррозионной защиты.

Разновидности свайных оснований

Несмотря на то, что свайное основание считается менее надежным, чем монолитный ленточный фундамент, на плывучих, болотистых и торфяных почвах он работает гораздо эффективнее. Перед выбором и строительством обязательно нужно проводить геологические изыскания для определения типа грунта, поскольку на основании этих данных определяется целесообразность применения того или иного вида свайного фундамента.

Основные виды свайных оснований:

  • Винтовой – сваи из стальных труб ввинчиваются в почву.
  • Забивной – фундамент на ЖБ сваях, которые забиваются в почву.
  • Буронабивной – сваи формируются из бетона в предварительно пробуренных в грунте отверстий.

Рисунок 3. Основные типы свай для устройства свайного фундамента.jpg

Рисунок 3. Основные типы свай для устройства свайного фундамента

Свайно-винтовой фундамент

Винтовое основание сооружается из специальных труб круглого сечения с лопастями, которые могут быть расположены в один или несколько рядов. В большинстве случаев внутренняя полость свай после погружения заливается бетоном, что позволяет существенно повысить несущую способность будущего фундамента.

Рисунок 4. Способы обвязки свайно-винтового основания.jpg

Рисунок 4. Способы обвязки свайно-винтового основания

Особенности

Свайно-ленточный фундамент обладает множеством преимуществ, но основным из них является возможность самостоятельного погружения свай. Благодаря наличию лопастей на стальных трубах их погружения можно выполнить силами 2-х человек. Реже для вкручивания привлекают спецтехнику или используют специальное оборудование.

Другие особенности:

  • Минимальные сроки установки свайно-винтового поля – даже при ручном погружении работа занимает не более 2-х дней (в зависимости от размеров будущего строения).
  • Возможность продолжения строительства уже на следующий день после вкручивания свай – при условии, что для обвязки будет использоваться деревянные или металлические балки.
  • Приспособляемость к неравномерным нагрузкам – например, когда к вертикальному давлению от веса дома прибавляются еще и горизонтальные нагрузки. Стальные сваи с лопастями способны немного отклоняться от вертикальной оси – на несколько градусов, но этого вполне достаточно для более-менее равномерного распределения нагрузок по всем опорам.

Рисунок 5. Конструкция свайно-винтового основания.jpg

Рисунок 5. Конструкция свайно-винтового основания

Устройство

Последовательность действий при сооружении свайно-винтового фундамента:

  1. Разметка мест установки свайных опор.
  2. Покрытие металлических опор антикоррозийным составом.
  3. Бурение скважин глубиной до 0,5-0,7 м для создания направляющего приямка.
  4. Ввинчивание винтовых опор в грунт на необходимую глубину.
  5. Фото 6. Процесс ввинчивания свай.jpg

    Фото 6. Процесс ввинчивания свай

  6. Проверка уровня расположения выступающих частей опор относительно горизонтальной плоскости.
  7. Обрезание верхних оголовков в соответствии с общим горизонтальным уровнем.
  8. Заполнение внутренних полостей труб бетонной смесью.
  9. Обвязка свай выбранным способом – монолитная железобетонная лента, деревянные или металлические балки.

Фото 7. Готовое свайно-винтовое основание с ростверком из металлического швеллера.jpg

Фото 7. Готовое свайно-винтовое основание с ростверком из металлического швеллера

Пошаговая инструкция по устройству свайного фундамента своими руками в следующих видеоматериалах:




Забивной свайный фундамент

Забивной фундамент сооружается с применением железобетонных свай квадратного сечения с заостренным концом. Но они считаются менее надежными по сравнению с металлическими трубами, которые за счет наличия лопастей обладают лучшей устойчивостью.

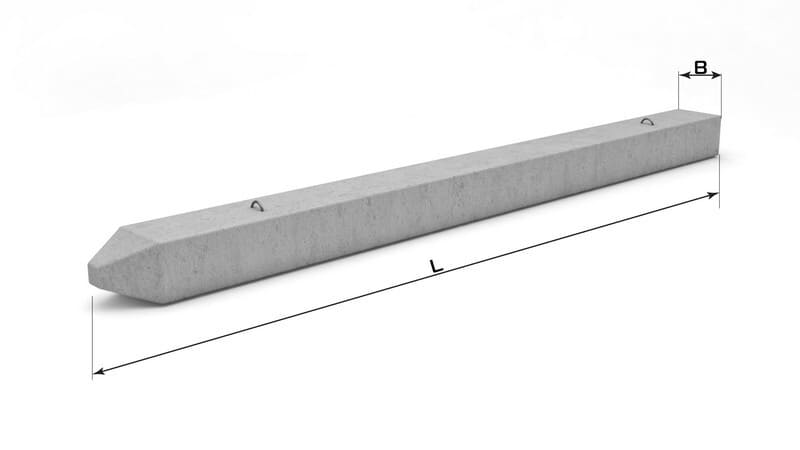

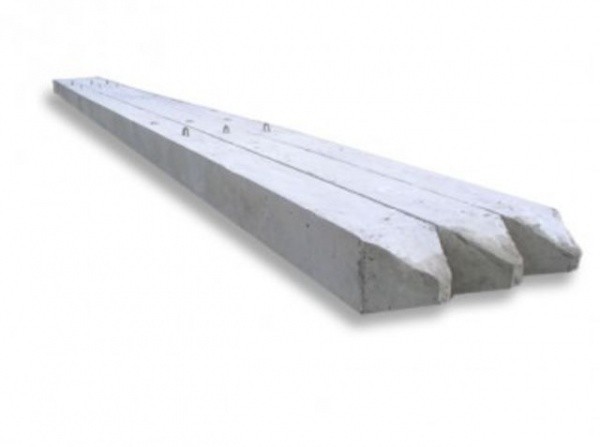

Рисунок 8. Забивные железобетонные сваи.jpg

Рисунок 8. Забивные железобетонные сваи

Особенности

Железобетонные сваи изготовляются в заводских условиях из качественного бетона с предварительным армированием. Они бывают разной длины, что позволяет сооружать забивной фундамент практически на любых почвах (исключение составляют скалистые), так как изделия погружаются на глубину залегания плотных несущих слоев.

Рисунок 9. Конструкция забивного свайного фундамента.jpg

Рисунок 9. Конструкция забивного свайного фундамента

Основные плюсы:

  • Устойчивость к неблагоприятным климатическим условиям.
  • Способность выдерживать вертикальные и горизонтальные нагрузки за счет качественного армирования железобетонных свай.
  • Минимальная трудоемкость устройства, поскольку погружение выполняется с привлечением спецтехники.
  • Небольшой объем земляных работ – для погружения не требуется предварительно делать скважины или копать траншеи.

Этапы монтажа

Последовательность устройства фундамента на забивных сваях:

  • Подготовка строительной площадки.
  • Разметочные работы.
  • Подготовка подъездных путей для спецтехники, которая будет производить забивку свай.
  • Забивка железобетонных опор ударным или вибрационным способом.

    Фото 10. Процесс забивки свай.jpg

    Фото 10. Процесс забивки свай

  • Монтаж ростверка.

Фото 11. Забивные сваи, обвязанные металлическим швеллером.jpg

Фото 11. Забивные сваи, обвязанные металлическим швеллером

Процесс забивки железобетонных свай показан в следующем видео:


Буронабивной свайный фундамент

Буронабивное основание сооружается непосредственно на месте строительства путем заливки пробуренных скважин в грунте бетоном с предварительным армированием. К этому виду относится фундамент ТИСЭ, который на сегодня пользуется наибольшим спросом среди застройщиков. Он лучше других разновидностей работает в условиях морозного пучения, а крупные строительные компании Московской области дают на него даже пожизненную гарантию.

Рисунок 12. Внешний вид буронабивного основания типа ТИСЭ.jpg

Рисунок 12. Внешний вид буронабивного основания типа ТИСЭ

Особенности

ЖБ фундамент типа ТИСЭ представляет собой конструкцию на основе буронабивных свай с полусферической подошвой в нижней части и железобетонным ростверком. Подобное конструктивное исполнение опор способствует увеличению их несущей способности, повышает устойчивость к воздействию сил морозного пучения. В большинстве случаев буронабивные сваи сооружаются ниже глубины промерзания грунта.

Рисунок 13. Конструкция фундамента ТИСЭ.jpg

Рисунок 13. Конструкция фундамента ТИСЭ

Другие особенности буронабивного основания:

  • Более низкая цена устройства по сравнению с традиционным ленточным фундаментом.
  • Минимальный объем земляных работ – нужно подготовить только скважины с расширением в нижней части и снять верхний плодородный слой почвы.
  • Универсальность – подходит для разных типов грунтов, за исключением болотистых, обводненных и илистых. На каменистых и скалистых почвах сооружение проблематично из-за сложности бурения скважин.

При выборе этого типа основания также следует учитывать, что он требует устройства широкой отмостки (как правило, не менее 1 м).

Устройство

Монтаж свайного фундамента по технологии ТИСЭ требует наличия специального бура – ТИСЭ-Ф, который имеет конструкцию раздвижной штанги с 2-мя рукоятками и режущими кромками. Опускают его на уровне расширения нижней части сваи.

Общая технология устройства:

  1. Разметка расположения железобетонных опор.
  2. Бурение скважин и подготовка расширений в нижней их части.
  3. Изготовление и установка армирующего каркаса из рифленой арматуры диаметром 12-16 мм для буронабивных свай.
  4. Гидроизоляция скважин путем расположения в них рулонного гидроизоляционного материала.
  5. Заливка скважин бетоном с тщательным уплотнением для удаления воздуха из смеси.

    Рисунок 14. Последовательность устройства свай с полусферическим расширением в основании.jpg

    Рисунок 14. Последовательность устройства свай с полусферическим расширением в основании

  6. Сборка опалубки для железобетонного ростверка.
  7. Изготовление армирующего каркаса и его связка с арматурой свайных опор.
  8. Бетонирование монолитной ленты.

    Фото 15. Бетонирование монолитной ленты поверх железобетонных свай.jpg

    Фото 15. Бетонирование монолитной ленты поверх железобетонных свай

Бетонирование свайных опор и ростверка лучше выполнять одновременно, что позволит создать цельнолитую железобетонную конструкцию. Но в этом случае будет более затруднительным процесс уплотнения бетона в скважинах. Поэтому чаще изначально выполняется заливка свай, а после – выполняется сборка опалубки для ростверка, армирование и бетонирование ленты.

Подробно процесс устройства фундамента ТИСЭ рассмотрен в следующем видео:


Существуют и другие технологии сооружения свайных фундаментов, но их применяют гораздо реже. Так, для легких построек типа бань, гаражей, хозпостроек застройщики часто используют асбестоцементные трубы в качестве оболочки. Они погружаются в предварительно пробуренные скважины, в их внутреннюю полость устанавливается армирующий каркас и производится заливка бетоном.

Рисунок 16. Последовательность устройства свайного основания с применением асбестоцементных труб.jpg

Рисунок 16. Последовательность устройства свайного основания с применением асбестоцементных труб

Виды используемых ростверков для свайных фундаментов

В зависимости от весогабаритных характеристик и назначения постройки для сооружения ростверков свайного фундамента могут применяться:

  • металлические балки;

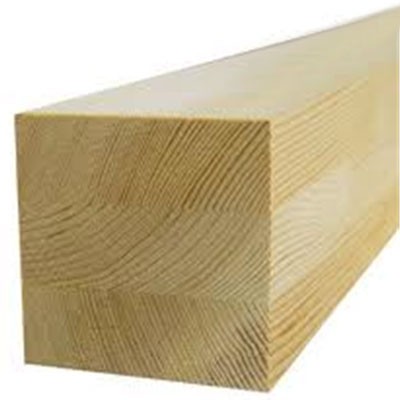

  • деревянный брус;
  • монолитные железобетонные ленты.

    Рисунок 17. Основные способы сооружения ростверка.jpg

    Рисунок 17. Основные способы сооружения ростверка

В качестве обвязки свай при строительстве домов из бревна и бруса обычно выступает нижний венец сруба. Также деревянные балки для устройства ростверка используются при строительстве зданий по каркасной технологии.

Металлические балки из швеллеров тоже применяются для обвязки свайных фундаментов под деревянные дома.

Свайные основания с железобетонными ростверками подходят для строительства домо из любых материалов. Их ширина выбирается в зависимости от толщины будущих стен. Такие конструкции являются наиболее прочными и надежными, способны выдерживать и равномерно распределелять на сваи значительные нагрузки от строений.
