Сегодня многих индивидуальных застройщиков, выполняющих строительные работы самостоятельно, интересует вопрос о том, из чего и как сделать межэтажное перекрытие. В данной статье мы рассмотрим оптимально подходящие способы устройства горизонтальных несущих конструкций, разделяющих этажи строения, и рассмотрим.
Какие есть виды перекрытий?
Перекрытие должно строго соответствовать требованиям строительных норм и правил, быть надежным и обладать необходимым запасом прочности для восприятия и передачи на стены и фундамент предполагаемых эксплуатационных нагрузок. Всем вышеперечисленным параметрам отвечают следующие виды конструкций:
- Монолитное перекрытие – в доме сооружается по всему периметру «коробки». Может опираться как на стены, так и на опорные колонны. Состоит из слоя бетона с армирующим каркасом внутри.
Фото 1. Монолитная горизонтальная несущая конструкция

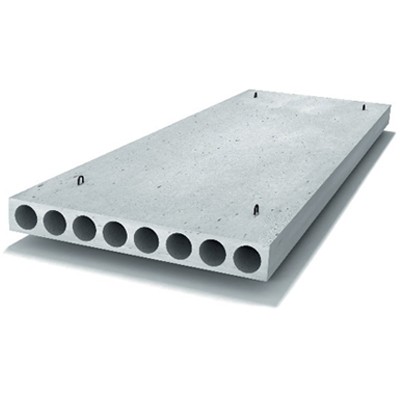

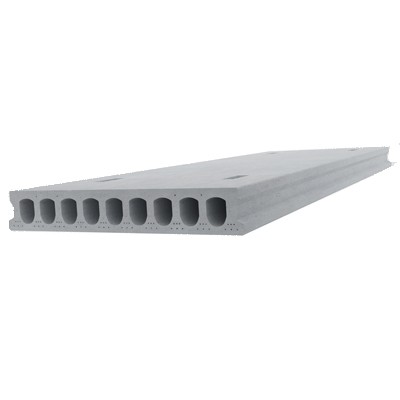

- Железобетонные плиты – просты в монтаже и дешевле, чем монолит. Укладка возможна прямо «с колес» транспорта, выполнявшего доставку. В частном домостроении обычно используются пустотелые изделия, которые отличаются относительно небольшим весом.
Рисунок 2. Перекрытия из плит
- Сборно-монолитное перекрытие (СМП) – сравнительно новый вид конструкции, способный воспринимать значительные нагрузки. Помимо более легкого веса по сравнению с монолитом, обладает высокими теплоизоляционными характеристиками (при использовании газоблоков и подобных им материалов). Не требует привлечения тяжелой строительной техники. Заливка межэтажного перекрытия своими руками выполняется в несъемную опалубку, сформированную из балок и блоков-вкладышей.
Фото 3. Внешний вид сборно-монолитной конструкции
Перекрытия по деревянным балкам чаще применяются в «каркасниках», домах из бруса и бревна. В качестве способа устройства несущих горизонтальных конструкций в строениях высотой 2 и более этажа они не рассматриваются.
Правила укладки сборных ЖБ плит
Готовые железобетонные плиты монтируются с помощью автокрана. Технологическая последовательность действий следующая:
- На поверхность опирания на стенах накладывается «растворная постель» толщиной слоя в пределах 20-30 мм. Стандартно укладка изделий производится с опорой на 2 стены.
- Выполняется строповка плит. За это время нанесенный раствор немного подсохнет, что предупредит его выдавливание под воздействием большого веса ЖБИ.
- Изделие перемещается к месту установки. При приближении рабочие зацепляют его баграми, направляя его, таким образом, к месту укладки.
- ЖБИ укладываются на 2 противоположные стены с обеспечением глубины опирания в пределах 100-150 мм в зависимости от материала стеновых конструкций.
- При необходимости подкорректировать положение плиты лучше использовать лом. При этом в поперечном направлении стен их двигать нельзя во избежание съезжания с зоны опирания и разрушения стеновых конструкций.
Фото 4. Процесс укладки железобетонных плит
На следующем этапе производится анкеровка плит и заделка швов между уложенными изделиями.
Фото 5. Заделка стыков между плитами
Особенности укладки рассмотрены в следующем видео:
Самостоятельная заливка монолитного перекрытия
Несмотря на то, что монолитное перекрытие более чем на 30 % дороже по сравнению с плитами, по популярности оно им уступает незначительно. Его основные преимущества заключаются в возможности перекрывать пролеты любых форм и размеров. При этом все работы можно выполнить самостоятельно, но только при условии неукоснительного соблюдения технологии.
Монтаж опалубки
Заливка бетона производится в предварительно сооруженную опалубку, которая после бетонирования демонтируется. Ее можно арендовать или сделать своими руками из бруса (для вертикальных опор) и досок либо фанеры/OSB. Основные плюсы арендованной опалубки – телескопические (регулируемые по высоте) опоры и продуманная сборно-разборная конструкция.
Фото 6. Сооружение опалубки под монолитное перекрытие
Последовательность сооружения опалубки:
- Установка стоек-опор с шагом примерно 1 м на удалении от стен 200 мм.
- Укладка ригелей на вертикальные опоры для поддержания горизонтальной опалубки.
- Монтаж горизонтальной опалубки – готовой сборно-разборной или сделанной из досок или листов фанеры.
- Регулировка высоты стоек – верхний край горизонтальной опалубки должен находиться в одной плоскости с верхним краем несущих стен.
- Установка вертикальных элементов по периметру будущего перекрытия.
Армирование монолитной конструкции
На следующем этапе изготавливается армирующий каркас в виде 2-х сеток (верхней и нижней) с размером ячеек 200х200 мм или меньше. Для этого используется рифленая арматура сечением от 10 до 14 мм. Соединение прутов между собой выполняется с помощью вязальной проволоки, сварка не допускается.
Для обеспечения необходимого расстояния от нижней сетки до края плиты применяются специальные пластиковые фиксаторы.
Фото 7. Фиксаторы для нижней сетки
Верхний армирующий каркас устанавливается на самостоятельно сделанные из арматуры подставки.
Фото 8. Подставка для верхней армирующей сетки
Бетонирование
Бетон выгоднее заказать на заводе – его привезут в специальном «миксере», что позволит залить всю плиту за один раз и получить качественное монолитное перекрытие. Перед бетонированием необходимо установить короба и другие приспособления для формирования технологических отверстий, например, под дымоход, вентиляцию и инженерные коммуникации.
После заливки бетон требуется качественно уплотнить. Осилить такой объем с применением трамбовок и палок не получится, поэтому обычно используются специальные глубинные вибраторы.
Фото 9. Бетонирование монолитного перекрытия
Регламентированный срок высыхания и набора бетоном эксплуатационной прочности составляет 28 дней. Но при хороших погодных условиях строительные работы можно продолжать уже по истечении 14 дней после бетонирования. Единственное ограничение – не следует сильно нагружать перекрытие – например, поддонами с кирпичом, блоками или другими материалами.
Технология устройств рассмотрена в представленном ниже видео:
Сборно-монолитные конструкции: особенности устройства
Основными конструктивными элементами сборно-монолитных конструкций являются специальные балки, блоки-вкладыши, армирующая сетка и бетонная основа. Сооружение выполняется следующим образом:
- На 2 противоположные несущие стены монтируются балки с шагом в соответствии с размерами блоков.
Фото 10. Установленные на стенах балки
- Пространство между балками заполняется блоками-вкладышами, формируя, таким образом, несъемную опалубку для последующего бетонирования.
Рисунок 11. Заполнение блоками пролетов между балками
- Изготовляется армирующая сетка из рифленой арматуры, которая укладывается поверх блоков.
Фото 12. Армирование СМП
- Бетонируются пустоты между рядами блоков и верхний слой сверху них толщиной 50 мм.
Фото 13. Бетонирование сборно-монолитного перекрытия
Техника и последовательность работ показаны в следующем видеоматериале:
Вывод
Мы с вами рассмотрели общую последовательность устройства разных видов межэтажных перекрытий. На основании этой информации вы сможете самостоятельно оценить трудоемкость, скорость их сооружения и выбрать оптимально подходящий для конкретной ситуации тип горизонтальной несущей и ограждающей конструкции.
