Размеры плит перекрытия пустотных по ГОСТу


244
Array
(
    [ID] => 23173
    [~ID] => 23173
    [IBLOCK_ID] => 16
    [~IBLOCK_ID] => 16
    [CODE] => razmery-plit-perekrytiya-pustotnyh-po-gostu
    [~CODE] => razmery-plit-perekrytiya-pustotnyh-po-gostu
    [XML_ID] => 23173
    [~XML_ID] => 23173
    [NAME] => Размеры плит перекрытия пустотных по ГОСТу
    [~NAME] => Размеры плит перекрытия пустотных по ГОСТу
    [ACTIVE] => Y
    [~ACTIVE] => Y
    [DATE_ACTIVE_FROM] =>
    [~DATE_ACTIVE_FROM] =>
    [DATE_ACTIVE_TO] =>
    [~DATE_ACTIVE_TO] =>
    [SORT] => 500
    [~SORT] => 500
    [PREVIEW_TEXT] =>
    [~PREVIEW_TEXT] =>
    [PREVIEW_TEXT_TYPE] => text
    [~PREVIEW_TEXT_TYPE] => text
    [DETAIL_TEXT] =>

Плиты представляют собой железобетонные изделия для устройства цокольных, междуэтажных и чердачных перекрытий. Наибольшим спросом среди застройщиков сегодня пользуются многопустотные ЖБИ, так как они отличаются высокими технико-эксплуатационными характеристиками, имеют небольшой вес и минимизируют нагрузки на фундамент. Размеры плит перекрытия пустотных по ГОСТу могут быть разными – все зависит от их разновидности и особенностей изготовления.

Размеры плит перекрытия пустотных по ГОСТу.jpg

Марки пустотных плит

Многопустотные плиты производятся с применением 2 основных технологий:

  • Опалубочная (старая) – техника изготовления заключается в заливке бетоном специальных форм с последующим его уплотнением с помощью вибрационного оборудования. Изделия, изготовленные по данной технологии, характеризуются большими продольными пустотами круглой формы, диаметр которых в зависимости от разновидности может достигать до 160 мм, что позволяет прокладывать по ним инженерные коммуникации (канализационные стояки и т.д.).

    Фото 1. Металлоформы для производства плит типа ПК.jpg

    Фото 1. Металлоформы для производства плит типа ПК

  • Безопалубочная (новая) – предполагает изготовление ЖБИ методом непрерывного формования на автоматизированных конвейерных линиях. Бетон подается в специальные машины (слипформеры), обеспечивающие оптимальное его уплотнение. Затем длинные плиты-полуфабрикаты подвергаются тепловой обработке. После набора бетоном необходимой прочности производится резка на изделия заданных размеров. При этом порезка возможна под любым углом – от 0 до 180°, что актуально при необходимости перекрытия пролетов нестандартной конфигурации. ЖБИ этого типа отличаются идеально точными геометрическими параметрами и гладкой лицевой поверхностью, что минимизирует затраты на отделочные работы.

    Фото 2. Производство железобетонных изделий марки ПБ.jpg

    Фото 2. Производство железобетонных изделий марки ПБ


По опалубочной технологии производятся стандартные (ПК, толщиной 220 мм) и облегченные (ПНО, толщиной 160 мм) железобетонные изделия. Первые используются при возведении жилых, общественных и производственных зданий и сооружений, вторые – преимущественно в сфере малоэтажного строительства.

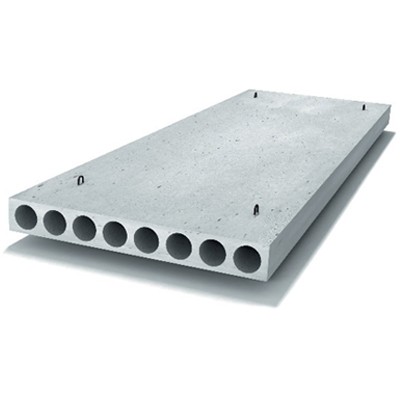

Фото 3. Внешний вид бетонных конструкций ПК.jpg

Фото 3. Внешний вид бетонных конструкций ПК

Безопалубочным методом формования изготовляются тоже универсальные плиты марки ПБ с толщиной 220 мм и облегченные ЖБИ марок 3,1ПБ и 1,6ПБ для перекрытия малоэтажных строений.

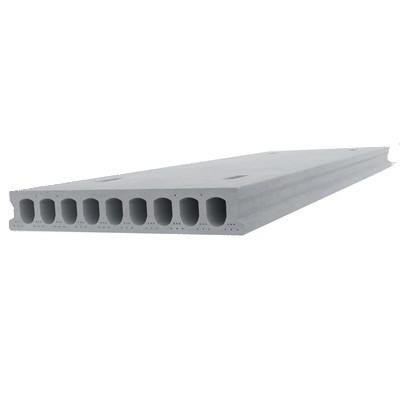

Фото 4. Внешний вид плит серии ПБ.jpg

Фото 4. Внешний вид плит серии ПБ

Маркировка изделий производится согласно ГОСТ 23006. Марка состоит из буквенно-цифрового обозначения и в ней зашифрованы основные технические параметры ЖБИ – длина, ширина и несущая способность.

Пример расшифровки изделия марки ПК-25-12-8:

  • ПК – плита круглопустотная, изготовленная методом опалубочного формования;
  • 25 – длина ЖБИ в дециметрах (2,5 м);
  • 12 – ширина конструкции в дециметрах (1,2 м);
  • 8 – несущая способность в кПа (800 кг/м2).

Однако размеры конструкций округлены: длина на 0,2 дм меньше, а ширина – на 0,1 дм. То есть реальные габариты составляют 24,8 и 11,9 дм соответственно.

Фото 5. Подъем многопустотных ЖБИ с использованием специального грузозахватного приспособления.jpg

Фото 5. Подъем многопустотных ЖБИ с использованием специального грузозахватного приспособления

Другие виды плит маркируются аналогично, с единственным отличием – первые буквы в марке обозначают название изделия, например:

  • ПБ – пустотная плита безопалубочного формования;
  • ПНО – плита пустотная облегченная толщиной 160 мм, изготовленная по опалубочной технологии.

Также в конце буквенно-цифровое обозначение может быть дополнено такими значениями:

  • т – для изготовления изделия был использован тяжелый бетон;
  • АтV – для армирования использована преднапряженная арматура;
  • а – наличие уплотняющих вкладышей в технологических отверстиях на торцах.

Размеры и вес

Сортамент пустотных плит перекрытия включает изделия разных марок и габаритных размеров. Так как ЖБИ выпускаются с шагом 10 см по длине и четырех размеров по ширине (1 м, 1,2 м, 1,5 м, 1,8 м), подобрать подходящую продукцию можно для перекрытия практически любых пролетов.

Рисунок 6. Изделия серии ПК со специальными монтажными скобами для строповки крюком.jpg

Рисунок 6. Изделия серии ПК со специальными монтажными скобами для строповки крюком

Толщина стандартной пустотной плиты перекрытия ПК или ПБ составляет 220 мм, для облегченных видов железобетонных изделий марок ПНО, 3,1ПБ и 1,6ПБ – 160 мм.

Таблица 1. Многопустотные плиты перекрытия – размеры и вес в соответствии с ГОСТ 26434-2015

Серия

Длина, м

Ширина, м

ПК

1,6-7,2

1-1,8

ПБ

1,6-10,8

1-1,5

ПНО

1,6-6,3

1-1,5

3,1ПБ и 1,6ПБ

1,6-9

1-1,5

Ширина пустотной плиты перекрытия может достигать и 1,8 м, но такие изделия поступают в свободную продажу гораздо реже, обычно их изготовляют на заказ. Оптимальным размером считается 1,2 м, поскольку такие ЖБИ удобнее и перевозить (кузов стандартной машины 2,6 м по ширине позволяет разместить 2 плиты), и раскладывать.

За счет современной безопалубочной технологии непрерывного формования и отсутствию поперечного армирования, заводы-изготовители предлагают услуги порезки плит ПБ на элементы разных габаритов и формы (их допускается резать под любым углом). Это позволяет исключить сложности с перекрытиями пролетов неправильной конфигурации.

Фото 7. Нестандартная плита с косыми торцами.jpg

Фото 7. Нестандартная плита с косыми торцами

Плиты перекрытия пустотные в зависимости от толщины, длины и ширины имеют вес от 0,3 до 5 т, что гораздо меньше по сравнению с монолитными горизонтальными несущими конструкциями. При этом по техническим параметрам многопустотные ЖБИ уступают цельным железобетонным перекрытиям незначительно. Это позволяет существенно сократить нагрузки на фундамент здания без потери прочностных характеристик.

Виды нагрузок на железобетонную конструкцию

В зависимости от используемой марки бетона для изготовления плит перекрытия их несущая способность может составлять от 300 до 1600 кг/м2. Однако наиболее востребованы в строительстве изделия, способные выдерживать нагрузку 800 кг/м2 без потерь прочности, нарушения целостности и появления прогибов.

Фото 8. Реальные испытания плит на прогиб.jpg

Фото 8. Реальные испытания плит на прогиб

Виды нагрузок, воздействующих на горизонтальные несущие и ограждающие конструкции:

  • Статические или постоянные – воздействуют на протяжении всего периода эксплуатации. Сверху они создаются строительными конструкциями (стяжка пола, межкомнатные перегородки), отделочными материалами, мебелью и прочими функциональными и декоративными предметами интерьера. Снизу такие нагрузки создают осветительные приборы, подвесные потолки, различной навесное оборудование и т.д.
  • Динамические или временные – воздействуют на плиты на протяжении ограниченного времени. К таким видам можно отнести нагрузки от перемещения людей и животных, передвижного оборудования и бытовой техники, снега на крыше и т.д.

Распределенный и точечный виды нагрузок

В зависимости от площади приложения нагрузки бывают следующих типов:

  • Распределенные – распределяются по большой площади плиты. Актуальным примером является навесной потолок.
  • Точечные – сконцентрированы в одной точке, например, нагрузки от потолочной люстры или другого подобного оборудования.

Рисунок 9. Воздействие точечной нагрузки на несущие горизонтальные конструкции.jpg

Рисунок 9. Воздействие точечной нагрузки на несущие горизонтальные конструкции

Одной из самых сложных видов нагрузок (с точки зрения расчетов) являются комплексные. В качестве примера можно привести ванну, которая в наполненном состоянии создает распределенные нагрузки, а ее опоры – точечные. Также в пустом состоянии создаваемые ей нагрузки можно отнести к статическим, а при наполнении водой – они уже будут динамическими.

Расчет допустимых нагрузок

Чтобы правильно рассчитать воздействующие на плиты нагрузки, нужно выполнить следующее:

  1. Разработать подробную схему сооружения, учитывая при этом число опор, оказывающих давление на несущую конструкцию, и особенности их расположения.
  2. Высчитать общий вес всех конструкций, предметов и материалов, создающих нагрузки на ЖБИ.
  3. Разделить суммарную нагрузку на количество межэтажных плит перекрытия.

Фото 10. Процесс укладки ЖБИ на несущие стены.jpg

Фото 10. Процесс укладки ЖБИ на несущие стены

Проверить запас прочности плиты перекрытия, например, ПБ-25-15-8 весом 1230 кг можно следующим образом:

  • Определить площадь основы – 2,48×1,49=3,7 м2.
  • Вычислить нагрузку на квадратный метр, создаваемую собственным весом – 1230/3,7=332 кг/м2.
  • Высчитать разницу между номинальной нагрузкой и нагрузкой от собственного веса – 800-332=468 кг/м2.
  • Определить разницу между реальной несущей способностью плиты и воздействующими на нее нагрузками (согласно СНиП принимается равной 150 кг/м2 для жилых зданий, а с учетом коэффициента запаса прочности 1,3 – 193, округляем до 200 кг/м2). В результате получается 468-200=228 кг/м2.

Фактический запас прочности железобетонного изделия марки ПБ-25-15-8 составляет 228 кг/м2.

Государственные стандарты и технические требования

ГОСТ 26434-2015 является действующим стандартом на плиты перекрытия пустотные. Данный нормативный документ регламентирует виды, габаритные размеры изделий и основные технические параметры.

Фото 11. Нанесение слоя раствора для укладки плиты.jpg

Фото 11. Нанесение слоя раствора для укладки плиты

Основные государственные стандарты, которые применимы к многопустотным плитам:

  • ГОСТ 9561-91 на плиты перекрытия пустотные распространяется на изделия из легкого, тяжелого и плотного силикатного бетонов, которые предназначены для устройства горизонтальных несущих и ограждающих конструкций в зданиях разного назначения. В нем указаны технические требования на изготовление многопустотных железобетонных изделий.
  • ГОСТ 21779 – технологические допуски, 5-6 класс точности геометрических параметров.
  • ГОСТ 13015 – правила приемки, транспортировки и хранения ЖБИ.

Стандартная толщина, ширина и длина плит перекрытия пустотных указана как в ГОСТ 26434-2015, так и в ГОСТ 9561-91.

Отличительные особенности многопустотных плит

По сравнению с полнотелыми изделиями и монолитными железобетонными конструкциями пустотные плиты перекрытия отличаются такими преимуществами:

  • Повышенные прочностные характеристики при относительно малом весе, что способствует снижению нагрузок на фундамент.
  • Высокая точность геометрических параметров (особенно у плит серии ПБ).
  • Хорошие тепло- и звукоизоляционные качества – обеспечиваются наличием воздуха в пустотах.
  • Сравнительно хорошая устойчивость к вибрационным нагрузкам.
  • Возможность прокладки инженерных коммуникаций в продольных пустотах ЖБИ.
  • Возможность использования в любых климатических условиях.
  • Большой выбор изделий по длине и ширине.
  • Быстрый монтаж, в том числе «с колес», не нужно ждать 28 дней, как в случае монолита.

Рисунок 12. Пошаговый монтаж плит перекрытия.jpg

Рисунок 12. Пошаговый монтаж плит перекрытия

Единственный минус – необходимость привлечения грузоподъемной техники для укладки плит. Но этот факт является одновременно и достоинством, поскольку автокраном ЖБИ монтируются в минимально короткие сроки.

Стоимость плит

Цена заводских железобетонных плит зависит от марки, габаритных размеров и номинальной несущей способности. Также расценки на изделия варьируются в зависимости от производителя. Стоимость ЖБИ устанавливает поставщик на основании рекомендованной компанией-изготовителем, поэтому у одних торговых фирмах она может быть выше, у других – ниже.

Серия

Ориентировочная стоимость

ПК

от 1800 до 19000 руб.

ПБ

от 1900 до 33000 руб.

3,1ПБ и 1,6ПБ

от 2300 до 18000 руб.

ПНО

от 2200 до 10000 руб.
