От того, насколько качественно выполнен «пирог» под металлочерепицу, зависит комфорт вашего проживания в доме. Также правильное расположение всех элементов конструкции влияет на срок службы стропильной системы и непосредственно кровельного покрытия. Поэтому данная тема является весьма актуальной для владельцев загородных домов, принявших решение самостоятельно заниматься укрытием крыши.

«кровельный пирог» под металлочерепицу.jpg

Что такое «кровельный пирог» под металлочерепицу и из чего он состоит?

Под «кровельным пирогом» следует понимать многослойную систему, которая одновременно выполняет несколько функций:

  • защищает от чрезмерного шума, который может возникать при сильном дожде или граде;
  • предотвращает увлажнение кровельных конструкций, которые под постоянным воздействием влаги, содержащейся в парах, загнивают и разрушаются;
  • минимизирует количество теплопотерь, что особенно актуально при обустройстве жилого мансардного этажа;
  • способствует эффективной циркуляции воздуха в пространстве между гидроизоляцией и металлочерепицей и высушиванию как деревянных конструкций, так и стальных листов.

Рисунок 1. Качественный «кровельный пирог».jpg

Рисунок 1. Качественный «кровельный пирог»

Кровельный пирог под металлочерепицу состоит из таких функциональных слоев:

  • внутренняя подшивка;
  • пароизоляция;
  • тепло- и звукоизоляционный материал;
  • ветрогидроизоляция;
  • контробрешетка;
  • обрешетка.

Требования к термоизоляции

Поскольку рассматриваемое кровельное покрытие имеет небольшую толщину и стальную основу, уровень шума при дожде и граде будет ощутимым. Поэтому качественный «пирог» крыши под металлочерепицу обязательно включает слой звуко- и теплоизоляционного материала.

Лучше всего с функциями тепло- и звукоизоляции справляется минеральная вата. Еще одним ее преимуществом является хорошая паропроницаемость. Кровельная система обычно сооружается из пиломатериалов и если обложить ее, например, пенополистиролом с нулевой паропропускной способностью, дерево будет впитывать скапливающийся в подкровельном пространстве конденсат, что в скором времени приведет к загниванию стропил и снижению их несущей способности.

Фото 2. Минеральная вата в виде плит.jpg

Фото 2. Минеральная вата в виде плит

Для «пирога» кровли под металлочерепицу допускается использовать минеральную вату любой жесткости, но эксперты рекомендуют остановить выбор на полужестком материале в виде плит. Они наиболее удобны в монтаже, стоят сравнительно недорого и при правильном выборе шага стропил не требуют временного крепления до момента внутренней обшивки.

Виды «кровельного пирога»

В данном пункте статьи мы более подробно рассмотрим «кровельный пирог» для металлочерепицы при сооружении холодной и утепленной крыши. Основное отличие заключается в конструктивном исполнении, которое, в свою очередь, выбирается в зависимости от назначения чердачного помещения и необходимого уровня комфорта при эксплуатации жилья.

Холодная кровля

При обустройстве нежилого чердачного этажа предпочтение отдают в основном холодной крыше, конструкция которой не предполагает наличия теплоизоляционного материала, а значит и пароизоляции. Внутренняя обшивка обычно тоже не выполняется. Однако стоит учитывать, что в этом случае утепляется перекрытие для обеспечения оптимального температурного баланса на нижнем жилом этаже.

Рисунок 3. Конструктивные особенности холодной крыши.jpg

Рисунок 3. Конструктивные особенности холодной крыши

Существенным минусом холодной кровли является повышенный уровень шума, создающийся атмосферными осадками – ливнями и градом. Хотя если все конструкции дома теплоизолированы, установлены качественные окна, то возможно проникающий в здание посторонний звук будет не таким уж и сильным.

Особенности утепленной крыши

Теплая кровля выбирается при необходимости обустройства жилого мансардного этажа. Она характеризуется более сложной конструкцией и по стоимости гораздо дороже. Но преимуществ у нее больше, чем у холодной крыши:

  • создание оптимального температурного режима на мансардном этаже в зимний и летний периоды;
  • полная изолированность от посторонних звуков извне;
  • длительный срок службы кровельной системы при правильной эксплуатации.

Рисунок 4. Конструктивные особенности утепленной кровли.jpg

Рисунок 4. Конструктивные особенности утепленной кровли

Функциональные слои кровельного пирога

На каждый из слоев «пирога» кровли из металлочерепицы возложены определенные функции, которые в комплексе обеспечивают высокое качество, эффективность и долговечность кровельной системы. Рассмотрим подробнее функциональные особенности каждой позиции.

Рисунок 5. Схема «кровельного пирога».jpg

Рисунок 5. Схема «кровельного пирога»

Внутренняя обшивка

Внутренняя подшивка, как правило, выполняется только при обустройстве жилого мансардного этажа, холодная крыша в отделке не нуждается. В качестве обшивки может выступать как черновой (OSB, гипсокартон, обрезная доска), так и финишный отделочный материал (вагонка, пластиковые или МДФ панели и т.д.). Крепление производится непосредственно к стропильным ногам.

Фото 6. Внутренняя подшивка стропильной системы вагонкой.jpg

Фото 6. Внутренняя подшивка стропильной системы вагонкой

Пароизоляция

Пароизоляционная мембрана предупреждает проникновение теплого воздуха в зимний период в теплоизоляцию, что приведет к образованию конденсата и потери теплоизоляционных свойств. Фиксируется материал строительным степлером к стропилам изнутри чердака. При этом важно обеспечить герметичность слоя – отдельные куски пленки соединяются между собой с применением специального двустороннего скотча и с обеспечением нахлеста не менее 100 мм.

Фото 7. Монтаж пароизоляции.jpg

Фото 7. Монтаж пароизоляции

Утеплитель

Тепло- и звукоизоляционный материал сокращает теплопотери и минимизирует уровень шума, поступающего с улицы, а также помогает избегать образованию сосулек. Минераловатные плиты укладываются в пространство между стропилами, поэтому перед устройством стропильной конструкции нужно детально все продумать.

Фото 8. Утепленная минватой стропильная система.jpg

Фото 8. Утепленная минватой стропильная система

Оптимальный шаг между центральными осями стропильных ног – 600 мм. Это обеспечит плотное размещение плит минеральной ваты, стандартная ширина которых составляет 600 мм, между стропилами. Зазоров не должно быть ни между минватой и элементами стропильной системы, ни между самими плитами утеплителя.

При использовании полужестких плит достаточно установить их враспор между деревянными элементами. Если применяется мягкий материал, его необходимо дополнительно фиксировать – это можно сделать путем натягивания капроновой нити или тонкой мягкой проволоки.

Фото 9. Крепление минваты капроновой нитью.jpg

Фото 9. Крепление минваты капроновой нитью

Гидроизоляция

Ветро- и гидроизоляционная мембрана предотвращает выдувание ветром минераловатного утеплителя и исключает риски попадания влаги (при наличии мелких протечек) на теплоизоляционный материал. Укладывает с наружно стороны стропильной системы, крепится степлером к стропилам, между собой соединяется с нахлестом не меньше 100 мм при помощи двустороннего скотча.

Фото 10. Укладка гидроизоляционной мембраны.jpg

Фото 10. Укладка гидроизоляционной мембраны

Обрешетка и контробрешетка

Контробрешетка нужна для создания вентиляционного зазора между кровельными листами и гидроизоляционной мембраной. Циркуляция воздуха обеспечит эффективное отведение конденсата, который может скапливаться на внутренней поверхности металлочерепичных листов. Для этого чаще применяются бруски сечением 50х50 мм, которые набиваются вдоль по стропилам уже поверх гидроизоляционной мембраны.

Фото 11. Монтаж контробрешетки.jpg

Фото 11. Монтаж контробрешетки

Обрешетка служит основой для укладки металлочерепицы. Сооружается из досок толщиной от 25 до 32 мм и шириной 100 мм, которые крепятся на бруски контробрешетки в перпендикулярном по отношению к ним положении. Шаг их монтажа определяется с учетом типа профиля металлочерепичных листов, а именно – длины волны, которая обычно составляет 350 мм.

Фото 12. Устройство обрешетки под металлочерепицу.jpg

Фото 12. Устройство обрешетки под металлочерепицу

При этом учитывайте, что нижняя от карниза рейка должна быть выше остальных (толщина примерно 50 мм), поскольку в этом месте кровельное покрытие будет фиксироваться не в спаде под волной, а на ней. Возле конькового узла доска тоже должна иметь большую толщину (определяется по факту).

Порядок монтажа «кровельного пирога» под металлочерепицу

Правильная последовательность монтажа всех слоев «кровельного пирога» с точки зрения удобства выполнения работ:

  1. Укладка минеральной ваты между стропилами изнутри чердака.
  2. Защита утеплителя пароизоляционной мембраной с внутренней стороны чердака.
  3. Защита теплоизоляционного материала гидроизоляционной мембраной с наружной стороны стропильной системы.
  4. Монтаж контробрешетки.
  5. Устройство обрешетки под укладку листов металлочерепицы.

Правильная технология устройства «кровельного пирога» для последующей укладки металлочерепицы рассмотрена в следующем видео:


Ошибки монтажа

Главное перед обустройством «кровельного пирога» – детально изучить технологию и последовательность работ. Отсутствие необходимых знаний и опыта чревато пагубными последствиями – существенным сокращением срока службы кровельной системы или отдельных ее элементов, в частности теплоизоляционного материала.

Основные ошибки, которые допускают неопытные мастера при устройстве кровли:

  • Неправильное расположение гидро- или пароизоляционной мембраны – грозит скоплением конденсата внутри утеплителя.
  • Отсутствие контробрешетки – без вентиляционного зазора на тыльной поверхности металлочерепицы будет скапливаться конденсат, что ведет к ускоренному поражению материала коррозией.
  • Применение досок разной толщины для сооружения обрешетки или неровный каркас – ведет к перекосу листов и образованию зазоров в местах их соединений между собой.

Фото 13. Скопление конденсата на внутренней поверхности гироизоляционной мембраны из-за ее неправильной укладки.jpg

Фото 13. Скопление конденсата на внутренней поверхности гироизоляционной мембраны из-за ее неправильной укладки

Эксплуатация кровли из металлочерепицы

Несмотря на то, что металлочерепица является не требует регулярного обслуживания, некоторые мероприятия все же необходимо выполнять в процессе ее эксплуатации. Полное отсутствие ухода может стать причиной серьезных проблем:

  • Образование протечек – чаще герметичность нарушается в местах примыканий к дымоходам и другим, выходящим с крыши, коммуникациям в результате нарушений технологии монтажа. Поэтому важно время от времени проверять крышу на наличие подобных дефектов и своевременно их устранять.
  • Появление течи в результате неправильно монтажа кровельного покрытия – обычно наблюдается после замены отдельных листов. Здесь важно купить точно материал того же производителя и типа профиля, что и был установлен.
  • Образование трещин и сквозной коррозии в результате естественного старения – если такие дефекты не единичны, то целесообразнее перекрыть кровлю полностью. В противном случае в зимний период она создаст много ненужных проблем.

Фото 14. Ремонт небольшой пробоины с помощью специальной самоклеющейся ленты.jpg

Фото 14. Ремонт небольшой пробоины с помощью специальной самоклеющейся ленты

При обнаружении мелких поверхностных дефектов в виде царапин и сколов их надо своевременно удалить – в продаже имеются специальные краски или маркеры для закрашивания мелких повреждений. Небольшие отверстия и трещины можно заделать водо- и морозостойким герметиком. При наличии больших повреждений проблема решается полной заменой листа.

[~DETAIL_TEXT] =>

От того, насколько качественно выполнен «пирог» под металлочерепицу, зависит комфорт вашего проживания в доме. Также правильное расположение всех элементов конструкции влияет на срок службы стропильной системы и непосредственно кровельного покрытия. Поэтому данная тема является весьма актуальной для владельцев загородных домов, принявших решение самостоятельно заниматься укрытием крыши.

«кровельный пирог» под металлочерепицу.jpg

Что такое «кровельный пирог» под металлочерепицу и из чего он состоит?

Под «кровельным пирогом» следует понимать многослойную систему, которая одновременно выполняет несколько функций:

  • защищает от чрезмерного шума, который может возникать при сильном дожде или граде;
  • предотвращает увлажнение кровельных конструкций, которые под постоянным воздействием влаги, содержащейся в парах, загнивают и разрушаются;
  • минимизирует количество теплопотерь, что особенно актуально при обустройстве жилого мансардного этажа;
  • способствует эффективной циркуляции воздуха в пространстве между гидроизоляцией и металлочерепицей и высушиванию как деревянных конструкций, так и стальных листов.

Рисунок 1. Качественный «кровельный пирог».jpg

Рисунок 1. Качественный «кровельный пирог»

Кровельный пирог под металлочерепицу состоит из таких функциональных слоев:

  • внутренняя подшивка;
  • пароизоляция;
  • тепло- и звукоизоляционный материал;
  • ветрогидроизоляция;
  • контробрешетка;
  • обрешетка.

Требования к термоизоляции

Поскольку рассматриваемое кровельное покрытие имеет небольшую толщину и стальную основу, уровень шума при дожде и граде будет ощутимым. Поэтому качественный «пирог» крыши под металлочерепицу обязательно включает слой звуко- и теплоизоляционного материала.

Лучше всего с функциями тепло- и звукоизоляции справляется минеральная вата. Еще одним ее преимуществом является хорошая паропроницаемость. Кровельная система обычно сооружается из пиломатериалов и если обложить ее, например, пенополистиролом с нулевой паропропускной способностью, дерево будет впитывать скапливающийся в подкровельном пространстве конденсат, что в скором времени приведет к загниванию стропил и снижению их несущей способности.

Фото 2. Минеральная вата в виде плит.jpg

Фото 2. Минеральная вата в виде плит

Для «пирога» кровли под металлочерепицу допускается использовать минеральную вату любой жесткости, но эксперты рекомендуют остановить выбор на полужестком материале в виде плит. Они наиболее удобны в монтаже, стоят сравнительно недорого и при правильном выборе шага стропил не требуют временного крепления до момента внутренней обшивки.

Виды «кровельного пирога»

В данном пункте статьи мы более подробно рассмотрим «кровельный пирог» для металлочерепицы при сооружении холодной и утепленной крыши. Основное отличие заключается в конструктивном исполнении, которое, в свою очередь, выбирается в зависимости от назначения чердачного помещения и необходимого уровня комфорта при эксплуатации жилья.

Холодная кровля

При обустройстве нежилого чердачного этажа предпочтение отдают в основном холодной крыше, конструкция которой не предполагает наличия теплоизоляционного материала, а значит и пароизоляции. Внутренняя обшивка обычно тоже не выполняется. Однако стоит учитывать, что в этом случае утепляется перекрытие для обеспечения оптимального температурного баланса на нижнем жилом этаже.

Рисунок 3. Конструктивные особенности холодной крыши.jpg

Рисунок 3. Конструктивные особенности холодной крыши

Существенным минусом холодной кровли является повышенный уровень шума, создающийся атмосферными осадками – ливнями и градом. Хотя если все конструкции дома теплоизолированы, установлены качественные окна, то возможно проникающий в здание посторонний звук будет не таким уж и сильным.

Особенности утепленной крыши

Теплая кровля выбирается при необходимости обустройства жилого мансардного этажа. Она характеризуется более сложной конструкцией и по стоимости гораздо дороже. Но преимуществ у нее больше, чем у холодной крыши:

  • создание оптимального температурного режима на мансардном этаже в зимний и летний периоды;
  • полная изолированность от посторонних звуков извне;
  • длительный срок службы кровельной системы при правильной эксплуатации.

Рисунок 4. Конструктивные особенности утепленной кровли.jpg

Рисунок 4. Конструктивные особенности утепленной кровли

Функциональные слои кровельного пирога

На каждый из слоев «пирога» кровли из металлочерепицы возложены определенные функции, которые в комплексе обеспечивают высокое качество, эффективность и долговечность кровельной системы. Рассмотрим подробнее функциональные особенности каждой позиции.

Рисунок 5. Схема «кровельного пирога».jpg

Рисунок 5. Схема «кровельного пирога»

Внутренняя обшивка

Внутренняя подшивка, как правило, выполняется только при обустройстве жилого мансардного этажа, холодная крыша в отделке не нуждается. В качестве обшивки может выступать как черновой (OSB, гипсокартон, обрезная доска), так и финишный отделочный материал (вагонка, пластиковые или МДФ панели и т.д.). Крепление производится непосредственно к стропильным ногам.

Фото 6. Внутренняя подшивка стропильной системы вагонкой.jpg

Фото 6. Внутренняя подшивка стропильной системы вагонкой

Пароизоляция

Пароизоляционная мембрана предупреждает проникновение теплого воздуха в зимний период в теплоизоляцию, что приведет к образованию конденсата и потери теплоизоляционных свойств. Фиксируется материал строительным степлером к стропилам изнутри чердака. При этом важно обеспечить герметичность слоя – отдельные куски пленки соединяются между собой с применением специального двустороннего скотча и с обеспечением нахлеста не менее 100 мм.

Фото 7. Монтаж пароизоляции.jpg

Фото 7. Монтаж пароизоляции

Утеплитель

Тепло- и звукоизоляционный материал сокращает теплопотери и минимизирует уровень шума, поступающего с улицы, а также помогает избегать образованию сосулек. Минераловатные плиты укладываются в пространство между стропилами, поэтому перед устройством стропильной конструкции нужно детально все продумать.

Фото 8. Утепленная минватой стропильная система.jpg

Фото 8. Утепленная минватой стропильная система

Оптимальный шаг между центральными осями стропильных ног – 600 мм. Это обеспечит плотное размещение плит минеральной ваты, стандартная ширина которых составляет 600 мм, между стропилами. Зазоров не должно быть ни между минватой и элементами стропильной системы, ни между самими плитами утеплителя.

При использовании полужестких плит достаточно установить их враспор между деревянными элементами. Если применяется мягкий материал, его необходимо дополнительно фиксировать – это можно сделать путем натягивания капроновой нити или тонкой мягкой проволоки.

Фото 9. Крепление минваты капроновой нитью.jpg

Фото 9. Крепление минваты капроновой нитью

Гидроизоляция

Ветро- и гидроизоляционная мембрана предотвращает выдувание ветром минераловатного утеплителя и исключает риски попадания влаги (при наличии мелких протечек) на теплоизоляционный материал. Укладывает с наружно стороны стропильной системы, крепится степлером к стропилам, между собой соединяется с нахлестом не меньше 100 мм при помощи двустороннего скотча.

Фото 10. Укладка гидроизоляционной мембраны.jpg

Фото 10. Укладка гидроизоляционной мембраны

Обрешетка и контробрешетка

Контробрешетка нужна для создания вентиляционного зазора между кровельными листами и гидроизоляционной мембраной. Циркуляция воздуха обеспечит эффективное отведение конденсата, который может скапливаться на внутренней поверхности металлочерепичных листов. Для этого чаще применяются бруски сечением 50х50 мм, которые набиваются вдоль по стропилам уже поверх гидроизоляционной мембраны.

Фото 11. Монтаж контробрешетки.jpg

Фото 11. Монтаж контробрешетки

Обрешетка служит основой для укладки металлочерепицы. Сооружается из досок толщиной от 25 до 32 мм и шириной 100 мм, которые крепятся на бруски контробрешетки в перпендикулярном по отношению к ним положении. Шаг их монтажа определяется с учетом типа профиля металлочерепичных листов, а именно – длины волны, которая обычно составляет 350 мм.

Фото 12. Устройство обрешетки под металлочерепицу.jpg

Фото 12. Устройство обрешетки под металлочерепицу

При этом учитывайте, что нижняя от карниза рейка должна быть выше остальных (толщина примерно 50 мм), поскольку в этом месте кровельное покрытие будет фиксироваться не в спаде под волной, а на ней. Возле конькового узла доска тоже должна иметь большую толщину (определяется по факту).

Порядок монтажа «кровельного пирога» под металлочерепицу

Правильная последовательность монтажа всех слоев «кровельного пирога» с точки зрения удобства выполнения работ:

  1. Укладка минеральной ваты между стропилами изнутри чердака.
  2. Защита утеплителя пароизоляционной мембраной с внутренней стороны чердака.
  3. Защита теплоизоляционного материала гидроизоляционной мембраной с наружной стороны стропильной системы.
  4. Монтаж контробрешетки.
  5. Устройство обрешетки под укладку листов металлочерепицы.

Правильная технология устройства «кровельного пирога» для последующей укладки металлочерепицы рассмотрена в следующем видео:


Ошибки монтажа

Главное перед обустройством «кровельного пирога» – детально изучить технологию и последовательность работ. Отсутствие необходимых знаний и опыта чревато пагубными последствиями – существенным сокращением срока службы кровельной системы или отдельных ее элементов, в частности теплоизоляционного материала.

Основные ошибки, которые допускают неопытные мастера при устройстве кровли:

  • Неправильное расположение гидро- или пароизоляционной мембраны – грозит скоплением конденсата внутри утеплителя.
  • Отсутствие контробрешетки – без вентиляционного зазора на тыльной поверхности металлочерепицы будет скапливаться конденсат, что ведет к ускоренному поражению материала коррозией.
  • Применение досок разной толщины для сооружения обрешетки или неровный каркас – ведет к перекосу листов и образованию зазоров в местах их соединений между собой.

Фото 13. Скопление конденсата на внутренней поверхности гироизоляционной мембраны из-за ее неправильной укладки.jpg

Фото 13. Скопление конденсата на внутренней поверхности гироизоляционной мембраны из-за ее неправильной укладки

Эксплуатация кровли из металлочерепицы

Несмотря на то, что металлочерепица является не требует регулярного обслуживания, некоторые мероприятия все же необходимо выполнять в процессе ее эксплуатации. Полное отсутствие ухода может стать причиной серьезных проблем:

  • Образование протечек – чаще герметичность нарушается в местах примыканий к дымоходам и другим, выходящим с крыши, коммуникациям в результате нарушений технологии монтажа. Поэтому важно время от времени проверять крышу на наличие подобных дефектов и своевременно их устранять.
  • Появление течи в результате неправильно монтажа кровельного покрытия – обычно наблюдается после замены отдельных листов. Здесь важно купить точно материал того же производителя и типа профиля, что и был установлен.
  • Образование трещин и сквозной коррозии в результате естественного старения – если такие дефекты не единичны, то целесообразнее перекрыть кровлю полностью. В противном случае в зимний период она создаст много ненужных проблем.

Фото 14. Ремонт небольшой пробоины с помощью специальной самоклеющейся ленты.jpg

Фото 14. Ремонт небольшой пробоины с помощью специальной самоклеющейся ленты

При обнаружении мелких поверхностных дефектов в виде царапин и сколов их надо своевременно удалить – в продаже имеются специальные краски или маркеры для закрашивания мелких повреждений. Небольшие отверстия и трещины можно заделать водо- и морозостойким герметиком. При наличии больших повреждений проблема решается полной заменой листа.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 22.05.2019 12:15:20 [~DATE_CREATE] => 22.05.2019 12:15:20 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [TIMESTAMP_X] => 23.05.2019 13:55:04 [~TIMESTAMP_X] => 23.05.2019 13:55:04 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 475 [~IBLOCK_SECTION_ID] => 475 [DETAIL_PAGE_URL] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/ [~DETAIL_PAGE_URL] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 10914416 [TIMESTAMP_X] => 22.05.2019 12:15:20 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 28078 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/36f [FILE_NAME] => foto-10.-ukladka-gidroizolyatsionnoy-membrany.jpg [ORIGINAL_NAME] => Фото 10. Укладка гидроизоляционной мембраны.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 7c51b0543cb72f03ecf434a72a787575 [~src] => [SRC] => /upload/iblock/36f/foto-10.-ukladka-gidroizolyatsionnoy-membrany.jpg [ALT] => Что такое «кровельный пирог» под металлочерепицу? [TITLE] => Что такое «кровельный пирог» под металлочерепицу? ) [~PREVIEW_PICTURE] => 10914416 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 24627 [~EXTERNAL_ID] => 24627 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Что такое «кровельный пирог» под металлочерепицу? [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Что такое «кровельный пирог» под металлочерепицу? [ELEMENT_META_KEYWORDS] => [ELEMENT_META_TITLE] => Кровельный пирог под металлочерепицу: состав, требования, виды. [ELEMENT_META_DESCRIPTION] => Что такое кровельный пирог под металлочерепицу и из чего он состоит? Требования к термоизоляции. Виды кровельного пирога. Порядок монтажа кровельного пирога под металлочерепицу. ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 139586515 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 139586589 [1] => 139586590 [2] => 139586591 [3] => 139586592 [4] => 139586593 [5] => 139586594 [6] => 139586595 [7] => 139586596 ) [VALUE] => Array ( [0] => 13857 [1] => 15621 [2] => 14062 [3] => 14233 [4] => 15689 [5] => 14068 [6] => 13872 [7] => 13960 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 13857 [1] => 15621 [2] => 14062 [3] => 14233 [4] => 15689 [5] => 14068 [6] => 13872 [7] => 13960 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 27.07.2017 09:56:31 [~TIMESTAMP_X] => 27.07.2017 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 25.05.2017 09:49:00 [~DATE_CREATE] => 25.05.2017 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 2017-07-27 09:56:31 [~TIMESTAMP_X] => 2017-07-27 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 2017-05-25 09:49:00 [~DATE_CREATE] => 2017-05-25 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Кровельные материалы [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Кровельные материалы [ELEMENT_META_TITLE] => Кровельные материалы [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Кровельные материалы ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/?action=BUY&id=24627 [BUY_URL] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/?action=BUY&id=24627 [~ADD_URL] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/?action=ADD2BASKET&id=24627 [ADD_URL] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/?action=ADD2BASKET&id=24627 [LINK_URL] => link.php?PARENT_ELEMENT_ID=24627 [~SUBSCRIBE_URL] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/?action=SUBSCRIBE_PRODUCT&id=24627 [SUBSCRIBE_URL] => /info/stati-o-krovle/chto-takoe-krovelnyj-pirog-pod-metallocherepicu/?action=SUBSCRIBE_PRODUCT&id=24627 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjQ2MjciLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDI3XHUwNDQyXHUwNDNlIFx1MDQ0Mlx1MDQzMFx1MDQzYVx1MDQzZVx1MDQzNSBcdTAwYWJcdTA0M2FcdTA0NDBcdTA0M2VcdTA0MzJcdTA0MzVcdTA0M2JcdTA0NGNcdTA0M2RcdTA0NGJcdTA0MzkgXHUwNDNmXHUwNDM4XHUwNDQwXHUwNDNlXHUwNDMzXHUwMGJiIFx1MDQzZlx1MDQzZVx1MDQzNCBcdTA0M2NcdTA0MzVcdTA0NDJcdTA0MzBcdTA0M2JcdTA0M2JcdTA0M2VcdTA0NDdcdTA0MzVcdTA0NDBcdTA0MzVcdTA0M2ZcdTA0MzhcdTA0NDZcdTA0NDM/IiwiY2F0ZWdvcnlfaWQiOiI0NzUiLCJjYXRlZ29yeSI6eyI0NzUiOiJcdTA0MWFcdTA0NDBcdTA0M2VcdTA0MzJcdTA0MzVcdTA0M2JcdTA0NGNcdTA0M2RcdTA0NGJcdTA0MzUgXHUwNDNjXHUwNDMwXHUwNDQyXHUwNDM1XHUwNDQwXHUwNDM4XHUwNDMwXHUwNDNiXHUwNDRiIn0sInByaWNlIjpudWxsLCJjdXJyZW5jeSI6bnVsbH0= [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 24627; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 79 [PRODUCTS] => Array ( [0] => 13857 [1] => 15621 [2] => 14062 [3] => 14233 [4] => 15689 [5] => 14068 [6] => 13872 [7] => 13960 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

От того, насколько качественно выполнен «пирог» под металлочерепицу, зависит комфорт вашего проживания в доме. Также правильное расположение всех элементов конструкции влияет на срок службы стропильной системы и непосредственно кровельного покрытия. Поэтому данная тема является весьма актуальной для владельцев загородных домов, принявших решение самостоятельно заниматься укрытием крыши.

«кровельный пирог» под металлочерепицу.jpg

Что такое «кровельный пирог» под металлочерепицу и из чего он состоит?

Под «кровельным пирогом» следует понимать многослойную систему, которая одновременно выполняет несколько функций:

  • защищает от чрезмерного шума, который может возникать при сильном дожде или граде;
  • предотвращает увлажнение кровельных конструкций, которые под постоянным воздействием влаги, содержащейся в парах, загнивают и разрушаются;
  • минимизирует количество теплопотерь, что особенно актуально при обустройстве жилого мансардного этажа;
  • способствует эффективной циркуляции воздуха в пространстве между гидроизоляцией и металлочерепицей и высушиванию как деревянных конструкций, так и стальных листов.

Рисунок 1. Качественный «кровельный пирог».jpg

Рисунок 1. Качественный «кровельный пирог»

Кровельный пирог под металлочерепицу состоит из таких функциональных слоев:

  • внутренняя подшивка;
  • пароизоляция;
  • тепло- и звукоизоляционный материал;
  • ветрогидроизоляция;
  • контробрешетка;
  • обрешетка.

Требования к термоизоляции

Поскольку рассматриваемое кровельное покрытие имеет небольшую толщину и стальную основу, уровень шума при дожде и граде будет ощутимым. Поэтому качественный «пирог» крыши под металлочерепицу обязательно включает слой звуко- и теплоизоляционного материала.

Лучше всего с функциями тепло- и звукоизоляции справляется минеральная вата. Еще одним ее преимуществом является хорошая паропроницаемость. Кровельная система обычно сооружается из пиломатериалов и если обложить ее, например, пенополистиролом с нулевой паропропускной способностью, дерево будет впитывать скапливающийся в подкровельном пространстве конденсат, что в скором времени приведет к загниванию стропил и снижению их несущей способности.

Фото 2. Минеральная вата в виде плит.jpg

Фото 2. Минеральная вата в виде плит

Для «пирога» кровли под металлочерепицу допускается использовать минеральную вату любой жесткости, но эксперты рекомендуют остановить выбор на полужестком материале в виде плит. Они наиболее удобны в монтаже, стоят сравнительно недорого и при правильном выборе шага стропил не требуют временного крепления до момента внутренней обшивки.

Виды «кровельного пирога»

В данном пункте статьи мы более подробно рассмотрим «кровельный пирог» для металлочерепицы при сооружении холодной и утепленной крыши. Основное отличие заключается в конструктивном исполнении, которое, в свою очередь, выбирается в зависимости от назначения чердачного помещения и необходимого уровня комфорта при эксплуатации жилья.

Холодная кровля

При обустройстве нежилого чердачного этажа предпочтение отдают в основном холодной крыше, конструкция которой не предполагает наличия теплоизоляционного материала, а значит и пароизоляции. Внутренняя обшивка обычно тоже не выполняется. Однако стоит учитывать, что в этом случае утепляется перекрытие для обеспечения оптимального температурного баланса на нижнем жилом этаже.

Рисунок 3. Конструктивные особенности холодной крыши.jpg

Рисунок 3. Конструктивные особенности холодной крыши

Существенным минусом холодной кровли является повышенный уровень шума, создающийся атмосферными осадками – ливнями и градом. Хотя если все конструкции дома теплоизолированы, установлены качественные окна, то возможно проникающий в здание посторонний звук будет не таким уж и сильным.

Особенности утепленной крыши

Теплая кровля выбирается при необходимости обустройства жилого мансардного этажа. Она характеризуется более сложной конструкцией и по стоимости гораздо дороже. Но преимуществ у нее больше, чем у холодной крыши:

  • создание оптимального температурного режима на мансардном этаже в зимний и летний периоды;
  • полная изолированность от посторонних звуков извне;
  • длительный срок службы кровельной системы при правильной эксплуатации.

Рисунок 4. Конструктивные особенности утепленной кровли.jpg

Рисунок 4. Конструктивные особенности утепленной кровли

Функциональные слои кровельного пирога

На каждый из слоев «пирога» кровли из металлочерепицы возложены определенные функции, которые в комплексе обеспечивают высокое качество, эффективность и долговечность кровельной системы. Рассмотрим подробнее функциональные особенности каждой позиции.

Рисунок 5. Схема «кровельного пирога».jpg

Рисунок 5. Схема «кровельного пирога»

Внутренняя обшивка

Внутренняя подшивка, как правило, выполняется только при обустройстве жилого мансардного этажа, холодная крыша в отделке не нуждается. В качестве обшивки может выступать как черновой (OSB, гипсокартон, обрезная доска), так и финишный отделочный материал (вагонка, пластиковые или МДФ панели и т.д.). Крепление производится непосредственно к стропильным ногам.

Фото 6. Внутренняя подшивка стропильной системы вагонкой.jpg

Фото 6. Внутренняя подшивка стропильной системы вагонкой

Пароизоляция

Пароизоляционная мембрана предупреждает проникновение теплого воздуха в зимний период в теплоизоляцию, что приведет к образованию конденсата и потери теплоизоляционных свойств. Фиксируется материал строительным степлером к стропилам изнутри чердака. При этом важно обеспечить герметичность слоя – отдельные куски пленки соединяются между собой с применением специального двустороннего скотча и с обеспечением нахлеста не менее 100 мм.

Фото 7. Монтаж пароизоляции.jpg

Фото 7. Монтаж пароизоляции

Утеплитель

Тепло- и звукоизоляционный материал сокращает теплопотери и минимизирует уровень шума, поступающего с улицы, а также помогает избегать образованию сосулек. Минераловатные плиты укладываются в пространство между стропилами, поэтому перед устройством стропильной конструкции нужно детально все продумать.

Фото 8. Утепленная минватой стропильная система.jpg

Фото 8. Утепленная минватой стропильная система

Оптимальный шаг между центральными осями стропильных ног – 600 мм. Это обеспечит плотное размещение плит минеральной ваты, стандартная ширина которых составляет 600 мм, между стропилами. Зазоров не должно быть ни между минватой и элементами стропильной системы, ни между самими плитами утеплителя.

При использовании полужестких плит достаточно установить их враспор между деревянными элементами. Если применяется мягкий материал, его необходимо дополнительно фиксировать – это можно сделать путем натягивания капроновой нити или тонкой мягкой проволоки.

Фото 9. Крепление минваты капроновой нитью.jpg

Фото 9. Крепление минваты капроновой нитью

Гидроизоляция

Ветро- и гидроизоляционная мембрана предотвращает выдувание ветром минераловатного утеплителя и исключает риски попадания влаги (при наличии мелких протечек) на теплоизоляционный материал. Укладывает с наружно стороны стропильной системы, крепится степлером к стропилам, между собой соединяется с нахлестом не меньше 100 мм при помощи двустороннего скотча.

Фото 10. Укладка гидроизоляционной мембраны.jpg

Фото 10. Укладка гидроизоляционной мембраны

Обрешетка и контробрешетка

Контробрешетка нужна для создания вентиляционного зазора между кровельными листами и гидроизоляционной мембраной. Циркуляция воздуха обеспечит эффективное отведение конденсата, который может скапливаться на внутренней поверхности металлочерепичных листов. Для этого чаще применяются бруски сечением 50х50 мм, которые набиваются вдоль по стропилам уже поверх гидроизоляционной мембраны.

Фото 11. Монтаж контробрешетки.jpg

Фото 11. Монтаж контробрешетки

Обрешетка служит основой для укладки металлочерепицы. Сооружается из досок толщиной от 25 до 32 мм и шириной 100 мм, которые крепятся на бруски контробрешетки в перпендикулярном по отношению к ним положении. Шаг их монтажа определяется с учетом типа профиля металлочерепичных листов, а именно – длины волны, которая обычно составляет 350 мм.

Фото 12. Устройство обрешетки под металлочерепицу.jpg

Фото 12. Устройство обрешетки под металлочерепицу

При этом учитывайте, что нижняя от карниза рейка должна быть выше остальных (толщина примерно 50 мм), поскольку в этом месте кровельное покрытие будет фиксироваться не в спаде под волной, а на ней. Возле конькового узла доска тоже должна иметь большую толщину (определяется по факту).

Порядок монтажа «кровельного пирога» под металлочерепицу

Правильная последовательность монтажа всех слоев «кровельного пирога» с точки зрения удобства выполнения работ:

  1. Укладка минеральной ваты между стропилами изнутри чердака.
  2. Защита утеплителя пароизоляционной мембраной с внутренней стороны чердака.
  3. Защита теплоизоляционного материала гидроизоляционной мембраной с наружной стороны стропильной системы.
  4. Монтаж контробрешетки.
  5. Устройство обрешетки под укладку листов металлочерепицы.

Правильная технология устройства «кровельного пирога» для последующей укладки металлочерепицы рассмотрена в следующем видео:


Ошибки монтажа

Главное перед обустройством «кровельного пирога» – детально изучить технологию и последовательность работ. Отсутствие необходимых знаний и опыта чревато пагубными последствиями – существенным сокращением срока службы кровельной системы или отдельных ее элементов, в частности теплоизоляционного материала.

Основные ошибки, которые допускают неопытные мастера при устройстве кровли:

  • Неправильное расположение гидро- или пароизоляционной мембраны – грозит скоплением конденсата внутри утеплителя.
  • Отсутствие контробрешетки – без вентиляционного зазора на тыльной поверхности металлочерепицы будет скапливаться конденсат, что ведет к ускоренному поражению материала коррозией.
  • Применение досок разной толщины для сооружения обрешетки или неровный каркас – ведет к перекосу листов и образованию зазоров в местах их соединений между собой.

Фото 13. Скопление конденсата на внутренней поверхности гироизоляционной мембраны из-за ее неправильной укладки.jpg

Фото 13. Скопление конденсата на внутренней поверхности гироизоляционной мембраны из-за ее неправильной укладки

Эксплуатация кровли из металлочерепицы

Несмотря на то, что металлочерепица является не требует регулярного обслуживания, некоторые мероприятия все же необходимо выполнять в процессе ее эксплуатации. Полное отсутствие ухода может стать причиной серьезных проблем:

  • Образование протечек – чаще герметичность нарушается в местах примыканий к дымоходам и другим, выходящим с крыши, коммуникациям в результате нарушений технологии монтажа. Поэтому важно время от времени проверять крышу на наличие подобных дефектов и своевременно их устранять.
  • Появление течи в результате неправильно монтажа кровельного покрытия – обычно наблюдается после замены отдельных листов. Здесь важно купить точно материал того же производителя и типа профиля, что и был установлен.
  • Образование трещин и сквозной коррозии в результате естественного старения – если такие дефекты не единичны, то целесообразнее перекрыть кровлю полностью. В противном случае в зимний период она создаст много ненужных проблем.

Фото 14. Ремонт небольшой пробоины с помощью специальной самоклеющейся ленты.jpg

Фото 14. Ремонт небольшой пробоины с помощью специальной самоклеющейся ленты

При обнаружении мелких поверхностных дефектов в виде царапин и сколов их надо своевременно удалить – в продаже имеются специальные краски или маркеры для закрашивания мелких повреждений. Небольшие отверстия и трещины можно заделать водо- и морозостойким герметиком. При наличии больших повреждений проблема решается полной заменой листа.

От того, насколько качественно выполнен «пирог» под металлочерепицу, зависит комфорт вашего проживания в доме. Также правильное расположение всех элементов конструкции влияет на срок службы стропильной системы и непосредственно кровельного покрытия. Поэтому данная тема является весьма актуальной для владельцев загородных домов, принявших решение самостоятельно заниматься укрытием крыши.

«кровельный пирог» под металлочерепицу.jpg

Что такое «кровельный пирог» под металлочерепицу и из чего он состоит?

Под «кровельным пирогом» следует понимать многослойную систему, которая одновременно выполняет несколько функций:

  • защищает от чрезмерного шума, который может возникать при сильном дожде или граде;
  • предотвращает увлажнение кровельных конструкций, которые под постоянным воздействием влаги, содержащейся в парах, загнивают и разрушаются;
  • минимизирует количество теплопотерь, что особенно актуально при обустройстве жилого мансардного этажа;
  • способствует эффективной циркуляции воздуха в пространстве между гидроизоляцией и металлочерепицей и высушиванию как деревянных конструкций, так и стальных листов.

Рисунок 1. Качественный «кровельный пирог».jpg

Рисунок 1. Качественный «кровельный пирог»

Кровельный пирог под металлочерепицу состоит из таких функциональных слоев:

  • внутренняя подшивка;
  • пароизоляция;
  • тепло- и звукоизоляционный материал;
  • ветрогидроизоляция;
  • контробрешетка;
  • обрешетка.

Требования к термоизоляции

Поскольку рассматриваемое кровельное покрытие имеет небольшую толщину и стальную основу, уровень шума при дожде и граде будет ощутимым. Поэтому качественный «пирог» крыши под металлочерепицу обязательно включает слой звуко- и теплоизоляционного материала.

Лучше всего с функциями тепло- и звукоизоляции справляется минеральная вата. Еще одним ее преимуществом является хорошая паропроницаемость. Кровельная система обычно сооружается из пиломатериалов и если обложить ее, например, пенополистиролом с нулевой паропропускной способностью, дерево будет впитывать скапливающийся в подкровельном пространстве конденсат, что в скором времени приведет к загниванию стропил и снижению их несущей способности.

Фото 2. Минеральная вата в виде плит.jpg

Фото 2. Минеральная вата в виде плит

Для «пирога» кровли под металлочерепицу допускается использовать минеральную вату любой жесткости, но эксперты рекомендуют остановить выбор на полужестком материале в виде плит. Они наиболее удобны в монтаже, стоят сравнительно недорого и при правильном выборе шага стропил не требуют временного крепления до момента внутренней обшивки.

Виды «кровельного пирога»

В данном пункте статьи мы более подробно рассмотрим «кровельный пирог» для металлочерепицы при сооружении холодной и утепленной крыши. Основное отличие заключается в конструктивном исполнении, которое, в свою очередь, выбирается в зависимости от назначения чердачного помещения и необходимого уровня комфорта при эксплуатации жилья.

Холодная кровля

При обустройстве нежилого чердачного этажа предпочтение отдают в основном холодной крыше, конструкция которой не предполагает наличия теплоизоляционного материала, а значит и пароизоляции. Внутренняя обшивка обычно тоже не выполняется. Однако стоит учитывать, что в этом случае утепляется перекрытие для обеспечения оптимального температурного баланса на нижнем жилом этаже.

Рисунок 3. Конструктивные особенности холодной крыши.jpg

Рисунок 3. Конструктивные особенности холодной крыши

Существенным минусом холодной кровли является повышенный уровень шума, создающийся атмосферными осадками – ливнями и градом. Хотя если все конструкции дома теплоизолированы, установлены качественные окна, то возможно проникающий в здание посторонний звук будет не таким уж и сильным.

Особенности утепленной крыши

Теплая кровля выбирается при необходимости обустройства жилого мансардного этажа. Она характеризуется более сложной конструкцией и по стоимости гораздо дороже. Но преимуществ у нее больше, чем у холодной крыши:

  • создание оптимального температурного режима на мансардном этаже в зимний и летний периоды;
  • полная изолированность от посторонних звуков извне;
  • длительный срок службы кровельной системы при правильной эксплуатации.

Рисунок 4. Конструктивные особенности утепленной кровли.jpg

Рисунок 4. Конструктивные особенности утепленной кровли

Функциональные слои кровельного пирога

На каждый из слоев «пирога» кровли из металлочерепицы возложены определенные функции, которые в комплексе обеспечивают высокое качество, эффективность и долговечность кровельной системы. Рассмотрим подробнее функциональные особенности каждой позиции.

Рисунок 5. Схема «кровельного пирога».jpg

Рисунок 5. Схема «кровельного пирога»

Внутренняя обшивка

Внутренняя подшивка, как правило, выполняется только при обустройстве жилого мансардного этажа, холодная крыша в отделке не нуждается. В качестве обшивки может выступать как черновой (OSB, гипсокартон, обрезная доска), так и финишный отделочный материал (вагонка, пластиковые или МДФ панели и т.д.). Крепление производится непосредственно к стропильным ногам.

Фото 6. Внутренняя подшивка стропильной системы вагонкой.jpg

Фото 6. Внутренняя подшивка стропильной системы вагонкой

Пароизоляция

Пароизоляционная мембрана предупреждает проникновение теплого воздуха в зимний период в теплоизоляцию, что приведет к образованию конденсата и потери теплоизоляционных свойств. Фиксируется материал строительным степлером к стропилам изнутри чердака. При этом важно обеспечить герметичность слоя – отдельные куски пленки соединяются между собой с применением специального двустороннего скотча и с обеспечением нахлеста не менее 100 мм.

Фото 7. Монтаж пароизоляции.jpg

Фото 7. Монтаж пароизоляции

Утеплитель

Тепло- и звукоизоляционный материал сокращает теплопотери и минимизирует уровень шума, поступающего с улицы, а также помогает избегать образованию сосулек. Минераловатные плиты укладываются в пространство между стропилами, поэтому перед устройством стропильной конструкции нужно детально все продумать.

Фото 8. Утепленная минватой стропильная система.jpg

Фото 8. Утепленная минватой стропильная система

Оптимальный шаг между центральными осями стропильных ног – 600 мм. Это обеспечит плотное размещение плит минеральной ваты, стандартная ширина которых составляет 600 мм, между стропилами. Зазоров не должно быть ни между минватой и элементами стропильной системы, ни между самими плитами утеплителя.

При использовании полужестких плит достаточно установить их враспор между деревянными элементами. Если применяется мягкий материал, его необходимо дополнительно фиксировать – это можно сделать путем натягивания капроновой нити или тонкой мягкой проволоки.

Фото 9. Крепление минваты капроновой нитью.jpg

Фото 9. Крепление минваты капроновой нитью

Гидроизоляция

Ветро- и гидроизоляционная мембрана предотвращает выдувание ветром минераловатного утеплителя и исключает риски попадания влаги (при наличии мелких протечек) на теплоизоляционный материал. Укладывает с наружно стороны стропильной системы, крепится степлером к стропилам, между собой соединяется с нахлестом не меньше 100 мм при помощи двустороннего скотча.

Фото 10. Укладка гидроизоляционной мембраны.jpg

Фото 10. Укладка гидроизоляционной мембраны

Обрешетка и контробрешетка

Контробрешетка нужна для создания вентиляционного зазора между кровельными листами и гидроизоляционной мембраной. Циркуляция воздуха обеспечит эффективное отведение конденсата, который может скапливаться на внутренней поверхности металлочерепичных листов. Для этого чаще применяются бруски сечением 50х50 мм, которые набиваются вдоль по стропилам уже поверх гидроизоляционной мембраны.

Фото 11. Монтаж контробрешетки.jpg

Фото 11. Монтаж контробрешетки

Обрешетка служит основой для укладки металлочерепицы. Сооружается из досок толщиной от 25 до 32 мм и шириной 100 мм, которые крепятся на бруски контробрешетки в перпендикулярном по отношению к ним положении. Шаг их монтажа определяется с учетом типа профиля металлочерепичных листов, а именно – длины волны, которая обычно составляет 350 мм.

Фото 12. Устройство обрешетки под металлочерепицу.jpg

Фото 12. Устройство обрешетки под металлочерепицу

При этом учитывайте, что нижняя от карниза рейка должна быть выше остальных (толщина примерно 50 мм), поскольку в этом месте кровельное покрытие будет фиксироваться не в спаде под волной, а на ней. Возле конькового узла доска тоже должна иметь большую толщину (определяется по факту).

Порядок монтажа «кровельного пирога» под металлочерепицу

Правильная последовательность монтажа всех слоев «кровельного пирога» с точки зрения удобства выполнения работ:

  1. Укладка минеральной ваты между стропилами изнутри чердака.
  2. Защита утеплителя пароизоляционной мембраной с внутренней стороны чердака.
  3. Защита теплоизоляционного материала гидроизоляционной мембраной с наружной стороны стропильной системы.
  4. Монтаж контробрешетки.
  5. Устройство обрешетки под укладку листов металлочерепицы.

Правильная технология устройства «кровельного пирога» для последующей укладки металлочерепицы рассмотрена в следующем видео:


Ошибки монтажа

Главное перед обустройством «кровельного пирога» – детально изучить технологию и последовательность работ. Отсутствие необходимых знаний и опыта чревато пагубными последствиями – существенным сокращением срока службы кровельной системы или отдельных ее элементов, в частности теплоизоляционного материала.

Основные ошибки, которые допускают неопытные мастера при устройстве кровли:

  • Неправильное расположение гидро- или пароизоляционной мембраны – грозит скоплением конденсата внутри утеплителя.
  • Отсутствие контробрешетки – без вентиляционного зазора на тыльной поверхности металлочерепицы будет скапливаться конденсат, что ведет к ускоренному поражению материала коррозией.
  • Применение досок разной толщины для сооружения обрешетки или неровный каркас – ведет к перекосу листов и образованию зазоров в местах их соединений между собой.

Фото 13. Скопление конденсата на внутренней поверхности гироизоляционной мембраны из-за ее неправильной укладки.jpg

Фото 13. Скопление конденсата на внутренней поверхности гироизоляционной мембраны из-за ее неправильной укладки

Эксплуатация кровли из металлочерепицы

Несмотря на то, что металлочерепица является не требует регулярного обслуживания, некоторые мероприятия все же необходимо выполнять в процессе ее эксплуатации. Полное отсутствие ухода может стать причиной серьезных проблем:

  • Образование протечек – чаще герметичность нарушается в местах примыканий к дымоходам и другим, выходящим с крыши, коммуникациям в результате нарушений технологии монтажа. Поэтому важно время от времени проверять крышу на наличие подобных дефектов и своевременно их устранять.
  • Появление течи в результате неправильно монтажа кровельного покрытия – обычно наблюдается после замены отдельных листов. Здесь важно купить точно материал того же производителя и типа профиля, что и был установлен.
  • Образование трещин и сквозной коррозии в результате естественного старения – если такие дефекты не единичны, то целесообразнее перекрыть кровлю полностью. В противном случае в зимний период она создаст много ненужных проблем.

Фото 14. Ремонт небольшой пробоины с помощью специальной самоклеющейся ленты.jpg

Фото 14. Ремонт небольшой пробоины с помощью специальной самоклеющейся ленты

При обнаружении мелких поверхностных дефектов в виде царапин и сколов их надо своевременно удалить – в продаже имеются специальные краски или маркеры для закрашивания мелких повреждений. Небольшие отверстия и трещины можно заделать водо- и морозостойким герметиком. При наличии больших повреждений проблема решается полной заменой листа.

Металлочерепица Grand Line Classic, Полиэстер, зеленый мох (RAL 6005) 0,45 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 335 руб/м²
Подробнее
© СтройПартнер | st-par.ru

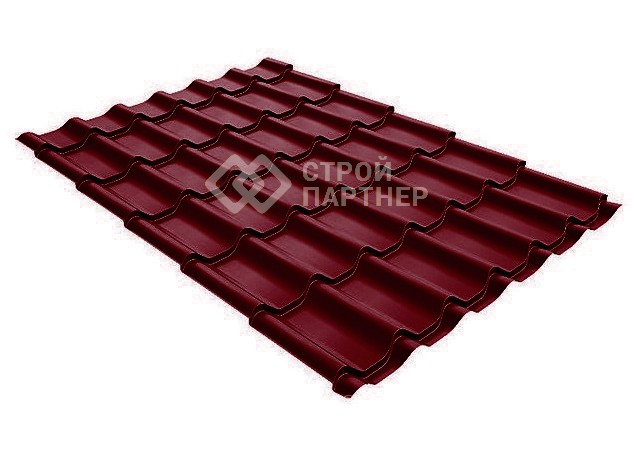

Металлочерепица Grand Line Classic, Satin, красное вино (RAL 3005) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 376 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Velur20, мокрый асфальт (RAL 7024) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 594.88 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Полиэстер, сигнально-синий (RAL 5005) 0,45 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 335 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Modern, Полиэстер, сигнально-синий (RAL 5005) 0,4 мм

Металлочерепица в профиле Modern, форма которого приближена к классической керамической че...
От 287 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Kredo, Полиэстер, мокрый асфальт (RAL 7024) 0,45 мм

Металлочерепица с закругленной формой гребня и мягкими и ровными линиями, отражающими Сред...
От 347 руб/м²
Подробнее
© СтройПартнер | st-par.ru

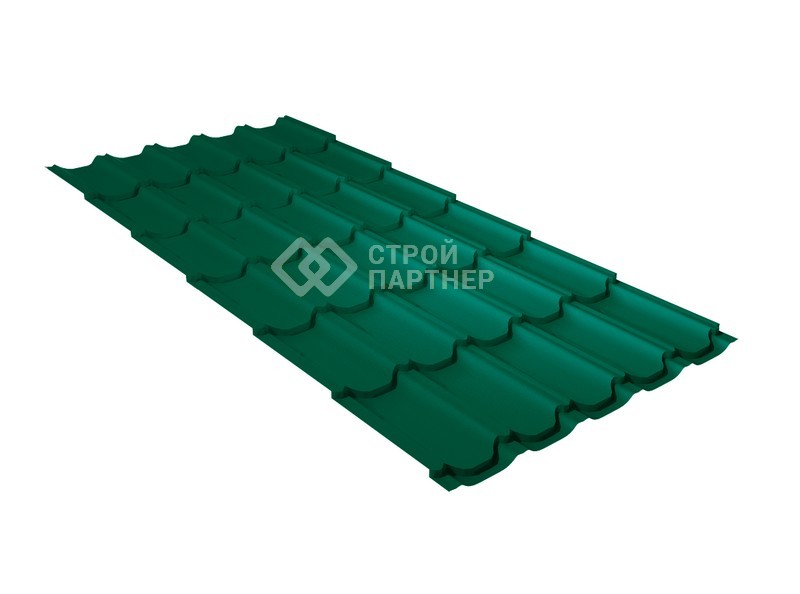

Металлочерепица Grand Line Kvinta plus, Полиэстер, зеленый мох (RAL 6005) 0,45 мм

Металлочерепица с симметричным профилем и оригинальными канавками, повышающими жесткость и...
От 354 руб/м²
Подробнее
© СтройПартнер | st-par.ru

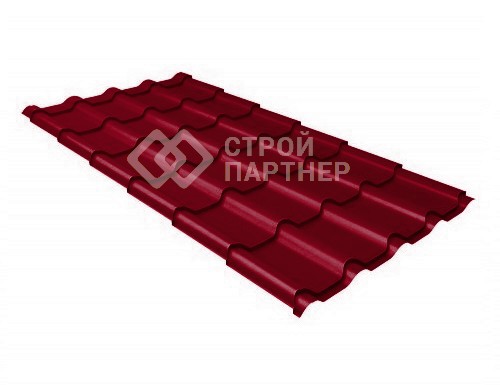

Металлочерепица Grand Line Kamea, Полиэстер, красное вино (RAL 3005) 0,45 мм

Металлочерепица в стильном и современном профиле Камея с покрытием Полиэстер с гладкой гля...
От 347 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Кровельные материалы

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
