Обрешетка под металлочерепицу – основа всего кровельно пирога. От качества ее монтажа зависит удобство выполнению последующих работ и надежность будущей кровли. В этой статье мы подробно рассмотрим процесс устройства каркаса в зависимости от угла наклона и других особенностей конструкции. Но изначально несколько слов о металлочерепице.

Как правильно сделать обрешетку под металлочерепицу.jpg

От чего зависит стоимость крыши из металлочерепицы?

Металлочерепица считается одним из самых востребованных на сегодня кровельных материалов. Это обусловлено в основном относительно невысокой стоимостью, надежностью, практичностью и эстетической привлекательностью материала. Ее используют как при строительстве новых домов и других строений (бани, сараи, беседки, навесы), так и для ремонта старых крыш.

Фото 1. Крыша, укрытая металлической черепицей.jpg

Фото 1. Крыша, укрытая металлической черепицей

Основные факторы, влияющие на итоговую цену металлочерепичной кровли:

  • Выбранный вид металлочерепицы – она производится разных типов по толщине, размерам и покрытию.
  • Угол наклона крыши – обрешетка для металлочерепицы сооружается с учетом этого параметра. Так, при скате от 14 до 20° обычно применяется сплошной каркас, а при большем наклоне – шаг между досками выбирается в зависимости от толщины металлочерепичных листов и предполагаемых нагрузок.
  • Характеристики досок для обрешетки – порода древесины, сечение, длина и тип обработки.
  • Необходимость привлечения бригады кровельщиков или самостоятельное выполнение работ.

Виды металлочерепицы

На рынке кровельных материалов наиболее востребованы металлочерепичные листы толщиной 0,5 и 0,6 мм благодаря оптимальному соотношению цены и эксплуатационных характеристик. Более тонкое покрытие (0,35-0,45 мм) – недолговечное, а также склонно к повреждениям при транспортировке и монтаже. Реже в продаже встречаются изделия толщиной 0,7-0,8 мм – это наиболее надежный, но и дорогостоящий материал.

Основные виды металлочерепицы по типу профиля – Classic, Country, Kamea, Kvinta. Листы выпускаются в различных цветовых решениях согласно каталогу RAL.

Рисунок 2. Основные виды листов по форме профиля.jpg

Рисунок 2. Основные виды листов по форме профиля

В качестве защитно-декоративного покрытия обычно служит полиуретан, стандартный или текстурированный модифицированный полиэстер, а также полиамид. Толщина слоя в зависимости от разновидности может составлять от 0,25 до 0,55 мкм, что напрямую влияет на эксплуатационный ресурс материала.

Из чего производят металлочерепицу?

Классическая металлочерепица производится из стальных профилированных методом холодного проката листов. Обычно применяется сталь с повышенным содержанием цинка, реже – сплавы цинка и алюминия.

Рисунок 3. Классическая стальная металлочерепица.jpg

Рисунок 3. Классическая стальная металлочерепица

Однако сегодня выпускаются не только металлочерепичные листы из стали, но и из цветных металлов:

  • Алюминиевая металлочерепица – основной особенностью является устойчивость к коррозии и легкий вес. Но дополнительное защитно-декоративное покрытие тоже имеется – оно продлевает эксплуатационный ресурс кровли. Стоимость такого кровельного материала на порядок выше по сравнению со стальным.
  • Медные листы – не нуждаются в дополнительном защитно-декоративном покрытии. Со временем на поверхности образуется налет зеленоватой патины, который является отличной защитой от любых неблагоприятных факторов, а также придает благородный и изысканный внешний вид. Но стоит она очень дорого, поэтому большим спросом не пользуется среди потребителей.

Фото 4. Медная металлочерепица.jpg

Фото 4. Медная металлочерепица

Какая обрешетка под металлочерепицу лучше?

Как правило, укладывается металлочерепица по деревянной обрешетке шагового (разреженного) или сплошного типа. Конкретный вид выбирается в зависимости от угла наклона ската, толщины кровельного материала и предполагаемых нагрузок на его поверхность (в основном от снега в зимний период).

Виды каркасов под металлочерепицу:

  • Сплошной – рекомендован для пологих крыш с углом наклона от 14 до 20°. Однако между досками обрешетки под металлочерепицу нужно предусмотреть расстояние в 10-30 мм, которое будет компенсировать сезонные сжатия/расширения дерева.

    Рисунок 5. Сплошная конструкция.jpg

    Рисунок 5. Сплошная конструкция

  • Разреженный – доски обрешетки под металлочерепицу укладываются с определенным шагом (обычно равным длине волны). Является наиболее распространенным видом, поскольку подходит для крыш практически любых форм с углом наклона ската более 20°.

    Рисунок 6. Шаговая (разреженная) конструкция.jpg

    Рисунок 6. Шаговая (разреженная) конструкция

Однако в местах внутренних и внешних изломов ската (ендова, конек), примыканий к стенам, вентиляционным и другим трубам, крепления лестниц, снегозадержателей, а также по периметру мансардных окон и кровельных люков в обязательном порядке сооружается сплошной каркас.

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова).jpg

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова)

Основные правила устройства обрешетки под металлочерепицу

Перед тем как сделать обрешетку под металлочерепицу, нужно убедиться в качестве и надежности «кровельного пирога». Особого внимания требует вентиляционный зазор, который нужно обеспечить между гидроизоляционной мембраной и досками обрешетки.

Необходимое для циркуляции воздуха в подкровельном пространстве расстояние обеспечивается за счет устройства контробрешетки из брусков сечением 50х50 мм. Они крепятся поверх гидроизоляции непосредственно на стропила – т.е. шаг их установки равен ширине пролета стропильной системы и обычно составляет в пределах 700-800 мм. Обрешетка крыши под металлочерепицу сооружается поверх брусков.

Рисунок 8. Правильный «кровельный пирог» для укрытия крыши металлочерепицей.jpg

Рисунок 8. Правильный «кровельный пирог» для укрытия крыши металлочерепицей

Вентиляционный зазор обеспечивает «выветривание» конденсата, который образуется под металлочерепичными листами. Это позволяет существенно продлить срок службы как деревянного каркаса, так и самого кровельного материала.

Выбор материала для обрешетки под металлочерепицу

Обрешетка для кровли из металлочерепицы обычно выполняется из обрезной доски хвойных пород – сосны и ели. Это обусловлено их невысокой ценой и хорошими технико-эксплуатационными характеристиками. Лиственные породы применяются крайне редко из-за высокой стоимости.

Фото 9. Внешний вид досок для устройства каркаса.jpg

Фото 9. Внешний вид досок для устройства каркаса

Информацию о том, как правильно сделать обрешетку под металлочерепицу найти в сети несложно. Главное – выбрать качественный пиломатериал для ее сооружения. Основные требования, которым должны соответствовать используемые доски:

  • Одинаковая толщина – допустимые отклонения до 3 мм, в противном случае будут перепады, что существенно снизит качество кровельных работ.
  • Относительная влажность – оптимальный показатель не более 22 %. Более влажные пиломатериалы при высыхании буду деформироваться и растрескиваться.
  • Дополнительная обработка – применяются антисептики для защиты древесины от грибка и плесени, антипирены для повышения предела огнестойкости и другие биозащитные средства.

Фото 10. Обработка досок защитными средствами.jpg

Фото 10. Обработка досок защитными средствами

Сечение доски для обрешетки под металлочерепицу выбирается в зависимости от конструктивных особенностей кровли:

  • 25х100 мм – используется для крыш простой конфигурации с шагом стропил до 600 мм;
  • 28-32х100 мм – подходит для сложных кровельных конструкций с шагом стропильной системы от 600 до 800 мм;
  • брусок 50х50 мм – применяется при строительстве нестандартных кровель, где расстояние между стропилами больше 1 м.

Какие замеры нужно делать при устройстве обрешетки крыши под металлочерепицу?

Непосредственно размер обрешетки под металлочерепицу определяется габаритами стропильной системы. Но чтобы кровельное покрытие получилось максимально надежным и соответствовало выдвигаемым к нему требованиям, нужно знать и другие геометрические и конструктивные параметры конструкции:

  • угол ската кровли;
  • размер бруса, из которого изготовлена стропильная система;
  • шаг между стропилами;
  • количество ендов на кровельной конструкции;
  • количество выходных труб (вентиляции, дымохода), мансардных окон, ревизионных люков и других элементов, вокруг которых требуется установка сплошной обрешетки под металлочерепицу.

Рисунок 11. Способы создания обрешетки в местах ендов.jpg

Рисунок 11. Способы создания обрешетки в местах ендов

Расчет шага обрешетки под металлочерепицу

Многих домашних мастеров, самостоятельно выполняющих укрытие крыши, интересует вопрос о том, какой принимать шаг обрешетки под металлочерепицу. Здесь все зависит от длины волны металлочерепичного листа – обычно этот параметр указывается в инструкции по монтажу кровельного покрытия.

Металлочерепица – кровельный материал со ступенчатой структурой и каждый модуль должен иметь опору (т.е. опираться на доску каркаса). Чрезмерно большой шаг обрешетки для металлочерепицы может стать причиной образования прогибов на покрытии, что не только испортит внешний вид, но и надежность конструкции.

Рисунок 12. Схема укрытия крыши металлочерепицей (обозначения расшифрованы снизу вверх).jpg

где с – вынос кровельного материала по отношению к стартовой доске (чаще принимается равным 50 мм);

стартовая доска – всегда имеет большую толщину, чем остальные, поскольку она вместе со следующей доской, как правило, располагаются под одной волной;

а1 – межосевое расстояние между стартовой и следующей доской;

b – шаг крепления досок каркаса, соответствующий длине волны;

а2 – расстояние между последней (возле конька) и предыдущей доской (определяется по факту), последняя волна подрезается, поэтому толщина последней доски обрешетки наращивается.

Рисунок 12. Схема укрытия крыши металлочерепицей (обозначения расшифрованы снизу вверх)

В зависимости от типа профиля металлочерепичного листа длина волны может составлять 300, 350 и 400 мм. Расстояние между досками обрешетки для металлочерепицы выбирается в соответствии с данным параметром выбранного покрытия.

Расчет пиломатериалов для обрешетки

Для определения количества досок для сооружения каркаса под металлочерепичную кровлю нужны следующие данные:

  • общая площадь крыши и размеры ее скатов;
  • дистанция (расстояние) между досками обрешетки под металлочерепицу;
  • размеры используемого пиломатериала.

Расчет выполним на примере двускатной крыши общей площадью 100 м2 с размерами скатов 5х10 м (ДхШ). В качестве материала для каркаса будет использована доска толщиной 25 мм, шириной 100 мм и длиной 4 м. Шаг между ними определяется длиной волны металлической черепицы и в конкретном случае составляет 350 мм.

Фото 13. Процесс сооружения каркаса.jpg

Фото 13. Процесс сооружения каркаса

Методика расчета:

  • Высчитываем количество рядов досок для одного ската – 5 / 0,35 = 14,28, округляем до 15 шт.
  • Определяем общий погонаж на одном скате – 15 × 10 = 150 м.
  • Общий метраж пиломатериала на 2 ската – 150 × 2 = 300 м.
  • Рассчитываем количество досок длиной 4 м – 300 / 4 = 75 шт.
  • Высчитываем объем одной доски – 0,025 × 0,1 × 4 = 0,01 м3.
  • Находим необходимый для крыши объем пиломатериала – 75 шт. × 0,01 м3 = 0,75 м3.
  • Добавляем коэффициент запаса 10 % для возможного расхода на подрезку или возможные ошибки при монтаже – 0,75 × 1,1 = 0,83 м3 или 75 × 1,1 = 83 доски.

На основании произведенных расчетов мы видим, что для укладки обрешетки под монтаж металлочерепицы на рассматриваемой крыше нужно 0,83 м3 или 83 обрезные доски размером 25×100×4000 мм.

Монтаж обрешетки под металлочерепицу – пошаговая инструкция

Устройство обрешетки под металлочерепицу выполняется по направлению от карниза к коньку. Для работ нужны гвозди или саморезы, шуруповерт, молоток, строительный уровень, ножовка. Крепежные элементы рекомендуется предварительно обработать специальными антикоррозионными средствами.

Последовательность и технические особенности монтажа обрешетки под металлочерепицу:

  1. Крепление стартовой доски. Пиломатериал располагается горизонтально непосредственно по краю стропил и фиксируется к брусу контробрешетки или элементам стропильной системы. Фиксация досок в каждом месте соединения со стропилами производится минимум 2-мя саморезами. Поверх стартовой доски крепится брусок аналогичной с основным пиломатериалом толщины, чтобы исключить вероятность провисания металлической черепицы в этом месте.

    Фото 14. Крепление досок к контробрешетке саморезами.jpg

    Фото 14. Крепление досок к контробрешетке саморезами

  2. Фиксация следующего ряда каркаса. Интервал между первыми двумя рядами досок обрешетки под металлочерепицу должен быть меньше по сравнению с остальными.

    Рисунок 15. Схема фиксации стартового и последующих рядов каркаса.jpg

    Рисунок 15. Схема фиксации стартового и последующих рядов каркаса

  3. Установка последующих рядов пиломатериала с шагом, соответствующим длине волны металлочерепичных листов.

    Фото 16. Процесс устройства каркаса под кровельный материал.jpg

    Фото 16. Процесс устройства каркаса под кровельный материал

  4. В местах внутренних и наружных изломов, коньков, дымоходов и на других ответственных участках обрешетку нужно делать сплошной с компенсационным зазором между досками в пределах 10-30 мм.

    Фото 17. Две доски каркаса на коньке.jpg

    Фото 17. Две доски каркаса на коньке

  5. Проверка всех узлов на предмет надежности крепления, чтобы в процессе эксплуатации конструкция не стучала под воздействием сильных порывов ветра.

Процесс укладки гидроизоляционной мембраны, сооружения контробрешетки и обрешетки показан в следующем видео:


Как видите, ничего сложного в сооружении каркаса нет, и все работы вполне можно выполнить самостоятельно без привлечения подрядчиков. По завершению монтажа обрешетки выполняется укладка и крепление металлочерепицы. Подробно этот процесс рассмотрен в другой статье на нашем сайте.


[~DETAIL_TEXT] =>

Обрешетка под металлочерепицу – основа всего кровельно пирога. От качества ее монтажа зависит удобство выполнению последующих работ и надежность будущей кровли. В этой статье мы подробно рассмотрим процесс устройства каркаса в зависимости от угла наклона и других особенностей конструкции. Но изначально несколько слов о металлочерепице.

Как правильно сделать обрешетку под металлочерепицу.jpg

От чего зависит стоимость крыши из металлочерепицы?

Металлочерепица считается одним из самых востребованных на сегодня кровельных материалов. Это обусловлено в основном относительно невысокой стоимостью, надежностью, практичностью и эстетической привлекательностью материала. Ее используют как при строительстве новых домов и других строений (бани, сараи, беседки, навесы), так и для ремонта старых крыш.

Фото 1. Крыша, укрытая металлической черепицей.jpg

Фото 1. Крыша, укрытая металлической черепицей

Основные факторы, влияющие на итоговую цену металлочерепичной кровли:

  • Выбранный вид металлочерепицы – она производится разных типов по толщине, размерам и покрытию.
  • Угол наклона крыши – обрешетка для металлочерепицы сооружается с учетом этого параметра. Так, при скате от 14 до 20° обычно применяется сплошной каркас, а при большем наклоне – шаг между досками выбирается в зависимости от толщины металлочерепичных листов и предполагаемых нагрузок.
  • Характеристики досок для обрешетки – порода древесины, сечение, длина и тип обработки.
  • Необходимость привлечения бригады кровельщиков или самостоятельное выполнение работ.

Виды металлочерепицы

На рынке кровельных материалов наиболее востребованы металлочерепичные листы толщиной 0,5 и 0,6 мм благодаря оптимальному соотношению цены и эксплуатационных характеристик. Более тонкое покрытие (0,35-0,45 мм) – недолговечное, а также склонно к повреждениям при транспортировке и монтаже. Реже в продаже встречаются изделия толщиной 0,7-0,8 мм – это наиболее надежный, но и дорогостоящий материал.

Основные виды металлочерепицы по типу профиля – Classic, Country, Kamea, Kvinta. Листы выпускаются в различных цветовых решениях согласно каталогу RAL.

Рисунок 2. Основные виды листов по форме профиля.jpg

Рисунок 2. Основные виды листов по форме профиля

В качестве защитно-декоративного покрытия обычно служит полиуретан, стандартный или текстурированный модифицированный полиэстер, а также полиамид. Толщина слоя в зависимости от разновидности может составлять от 0,25 до 0,55 мкм, что напрямую влияет на эксплуатационный ресурс материала.

Из чего производят металлочерепицу?

Классическая металлочерепица производится из стальных профилированных методом холодного проката листов. Обычно применяется сталь с повышенным содержанием цинка, реже – сплавы цинка и алюминия.

Рисунок 3. Классическая стальная металлочерепица.jpg

Рисунок 3. Классическая стальная металлочерепица

Однако сегодня выпускаются не только металлочерепичные листы из стали, но и из цветных металлов:

  • Алюминиевая металлочерепица – основной особенностью является устойчивость к коррозии и легкий вес. Но дополнительное защитно-декоративное покрытие тоже имеется – оно продлевает эксплуатационный ресурс кровли. Стоимость такого кровельного материала на порядок выше по сравнению со стальным.
  • Медные листы – не нуждаются в дополнительном защитно-декоративном покрытии. Со временем на поверхности образуется налет зеленоватой патины, который является отличной защитой от любых неблагоприятных факторов, а также придает благородный и изысканный внешний вид. Но стоит она очень дорого, поэтому большим спросом не пользуется среди потребителей.

Фото 4. Медная металлочерепица.jpg

Фото 4. Медная металлочерепица

Какая обрешетка под металлочерепицу лучше?

Как правило, укладывается металлочерепица по деревянной обрешетке шагового (разреженного) или сплошного типа. Конкретный вид выбирается в зависимости от угла наклона ската, толщины кровельного материала и предполагаемых нагрузок на его поверхность (в основном от снега в зимний период).

Виды каркасов под металлочерепицу:

  • Сплошной – рекомендован для пологих крыш с углом наклона от 14 до 20°. Однако между досками обрешетки под металлочерепицу нужно предусмотреть расстояние в 10-30 мм, которое будет компенсировать сезонные сжатия/расширения дерева.

    Рисунок 5. Сплошная конструкция.jpg

    Рисунок 5. Сплошная конструкция

  • Разреженный – доски обрешетки под металлочерепицу укладываются с определенным шагом (обычно равным длине волны). Является наиболее распространенным видом, поскольку подходит для крыш практически любых форм с углом наклона ската более 20°.

    Рисунок 6. Шаговая (разреженная) конструкция.jpg

    Рисунок 6. Шаговая (разреженная) конструкция

Однако в местах внутренних и внешних изломов ската (ендова, конек), примыканий к стенам, вентиляционным и другим трубам, крепления лестниц, снегозадержателей, а также по периметру мансардных окон и кровельных люков в обязательном порядке сооружается сплошной каркас.

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова).jpg

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова)

Основные правила устройства обрешетки под металлочерепицу

Перед тем как сделать обрешетку под металлочерепицу, нужно убедиться в качестве и надежности «кровельного пирога». Особого внимания требует вентиляционный зазор, который нужно обеспечить между гидроизоляционной мембраной и досками обрешетки.

Необходимое для циркуляции воздуха в подкровельном пространстве расстояние обеспечивается за счет устройства контробрешетки из брусков сечением 50х50 мм. Они крепятся поверх гидроизоляции непосредственно на стропила – т.е. шаг их установки равен ширине пролета стропильной системы и обычно составляет в пределах 700-800 мм. Обрешетка крыши под металлочерепицу сооружается поверх брусков.

Рисунок 8. Правильный «кровельный пирог» для укрытия крыши металлочерепицей.jpg

Рисунок 8. Правильный «кровельный пирог» для укрытия крыши металлочерепицей

Вентиляционный зазор обеспечивает «выветривание» конденсата, который образуется под металлочерепичными листами. Это позволяет существенно продлить срок службы как деревянного каркаса, так и самого кровельного материала.

Выбор материала для обрешетки под металлочерепицу

Обрешетка для кровли из металлочерепицы обычно выполняется из обрезной доски хвойных пород – сосны и ели. Это обусловлено их невысокой ценой и хорошими технико-эксплуатационными характеристиками. Лиственные породы применяются крайне редко из-за высокой стоимости.

Фото 9. Внешний вид досок для устройства каркаса.jpg

Фото 9. Внешний вид досок для устройства каркаса

Информацию о том, как правильно сделать обрешетку под металлочерепицу найти в сети несложно. Главное – выбрать качественный пиломатериал для ее сооружения. Основные требования, которым должны соответствовать используемые доски:

  • Одинаковая толщина – допустимые отклонения до 3 мм, в противном случае будут перепады, что существенно снизит качество кровельных работ.
  • Относительная влажность – оптимальный показатель не более 22 %. Более влажные пиломатериалы при высыхании буду деформироваться и растрескиваться.
  • Дополнительная обработка – применяются антисептики для защиты древесины от грибка и плесени, антипирены для повышения предела огнестойкости и другие биозащитные средства.

Фото 10. Обработка досок защитными средствами.jpg

Фото 10. Обработка досок защитными средствами

Сечение доски для обрешетки под металлочерепицу выбирается в зависимости от конструктивных особенностей кровли:

  • 25х100 мм – используется для крыш простой конфигурации с шагом стропил до 600 мм;
  • 28-32х100 мм – подходит для сложных кровельных конструкций с шагом стропильной системы от 600 до 800 мм;
  • брусок 50х50 мм – применяется при строительстве нестандартных кровель, где расстояние между стропилами больше 1 м.

Какие замеры нужно делать при устройстве обрешетки крыши под металлочерепицу?

Непосредственно размер обрешетки под металлочерепицу определяется габаритами стропильной системы. Но чтобы кровельное покрытие получилось максимально надежным и соответствовало выдвигаемым к нему требованиям, нужно знать и другие геометрические и конструктивные параметры конструкции:

  • угол ската кровли;
  • размер бруса, из которого изготовлена стропильная система;
  • шаг между стропилами;
  • количество ендов на кровельной конструкции;
  • количество выходных труб (вентиляции, дымохода), мансардных окон, ревизионных люков и других элементов, вокруг которых требуется установка сплошной обрешетки под металлочерепицу.

Рисунок 11. Способы создания обрешетки в местах ендов.jpg

Рисунок 11. Способы создания обрешетки в местах ендов

Расчет шага обрешетки под металлочерепицу

Многих домашних мастеров, самостоятельно выполняющих укрытие крыши, интересует вопрос о том, какой принимать шаг обрешетки под металлочерепицу. Здесь все зависит от длины волны металлочерепичного листа – обычно этот параметр указывается в инструкции по монтажу кровельного покрытия.

Металлочерепица – кровельный материал со ступенчатой структурой и каждый модуль должен иметь опору (т.е. опираться на доску каркаса). Чрезмерно большой шаг обрешетки для металлочерепицы может стать причиной образования прогибов на покрытии, что не только испортит внешний вид, но и надежность конструкции.

Рисунок 12. Схема укрытия крыши металлочерепицей (обозначения расшифрованы снизу вверх).jpg

где с – вынос кровельного материала по отношению к стартовой доске (чаще принимается равным 50 мм);

стартовая доска – всегда имеет большую толщину, чем остальные, поскольку она вместе со следующей доской, как правило, располагаются под одной волной;

а1 – межосевое расстояние между стартовой и следующей доской;

b – шаг крепления досок каркаса, соответствующий длине волны;

а2 – расстояние между последней (возле конька) и предыдущей доской (определяется по факту), последняя волна подрезается, поэтому толщина последней доски обрешетки наращивается.

Рисунок 12. Схема укрытия крыши металлочерепицей (обозначения расшифрованы снизу вверх)

В зависимости от типа профиля металлочерепичного листа длина волны может составлять 300, 350 и 400 мм. Расстояние между досками обрешетки для металлочерепицы выбирается в соответствии с данным параметром выбранного покрытия.

Расчет пиломатериалов для обрешетки

Для определения количества досок для сооружения каркаса под металлочерепичную кровлю нужны следующие данные:

  • общая площадь крыши и размеры ее скатов;
  • дистанция (расстояние) между досками обрешетки под металлочерепицу;
  • размеры используемого пиломатериала.

Расчет выполним на примере двускатной крыши общей площадью 100 м2 с размерами скатов 5х10 м (ДхШ). В качестве материала для каркаса будет использована доска толщиной 25 мм, шириной 100 мм и длиной 4 м. Шаг между ними определяется длиной волны металлической черепицы и в конкретном случае составляет 350 мм.

Фото 13. Процесс сооружения каркаса.jpg

Фото 13. Процесс сооружения каркаса

Методика расчета:

  • Высчитываем количество рядов досок для одного ската – 5 / 0,35 = 14,28, округляем до 15 шт.
  • Определяем общий погонаж на одном скате – 15 × 10 = 150 м.
  • Общий метраж пиломатериала на 2 ската – 150 × 2 = 300 м.
  • Рассчитываем количество досок длиной 4 м – 300 / 4 = 75 шт.
  • Высчитываем объем одной доски – 0,025 × 0,1 × 4 = 0,01 м3.
  • Находим необходимый для крыши объем пиломатериала – 75 шт. × 0,01 м3 = 0,75 м3.
  • Добавляем коэффициент запаса 10 % для возможного расхода на подрезку или возможные ошибки при монтаже – 0,75 × 1,1 = 0,83 м3 или 75 × 1,1 = 83 доски.

На основании произведенных расчетов мы видим, что для укладки обрешетки под монтаж металлочерепицы на рассматриваемой крыше нужно 0,83 м3 или 83 обрезные доски размером 25×100×4000 мм.

Монтаж обрешетки под металлочерепицу – пошаговая инструкция

Устройство обрешетки под металлочерепицу выполняется по направлению от карниза к коньку. Для работ нужны гвозди или саморезы, шуруповерт, молоток, строительный уровень, ножовка. Крепежные элементы рекомендуется предварительно обработать специальными антикоррозионными средствами.

Последовательность и технические особенности монтажа обрешетки под металлочерепицу:

  1. Крепление стартовой доски. Пиломатериал располагается горизонтально непосредственно по краю стропил и фиксируется к брусу контробрешетки или элементам стропильной системы. Фиксация досок в каждом месте соединения со стропилами производится минимум 2-мя саморезами. Поверх стартовой доски крепится брусок аналогичной с основным пиломатериалом толщины, чтобы исключить вероятность провисания металлической черепицы в этом месте.

    Фото 14. Крепление досок к контробрешетке саморезами.jpg

    Фото 14. Крепление досок к контробрешетке саморезами

  2. Фиксация следующего ряда каркаса. Интервал между первыми двумя рядами досок обрешетки под металлочерепицу должен быть меньше по сравнению с остальными.

    Рисунок 15. Схема фиксации стартового и последующих рядов каркаса.jpg

    Рисунок 15. Схема фиксации стартового и последующих рядов каркаса

  3. Установка последующих рядов пиломатериала с шагом, соответствующим длине волны металлочерепичных листов.

    Фото 16. Процесс устройства каркаса под кровельный материал.jpg

    Фото 16. Процесс устройства каркаса под кровельный материал

  4. В местах внутренних и наружных изломов, коньков, дымоходов и на других ответственных участках обрешетку нужно делать сплошной с компенсационным зазором между досками в пределах 10-30 мм.

    Фото 17. Две доски каркаса на коньке.jpg

    Фото 17. Две доски каркаса на коньке

  5. Проверка всех узлов на предмет надежности крепления, чтобы в процессе эксплуатации конструкция не стучала под воздействием сильных порывов ветра.

Процесс укладки гидроизоляционной мембраны, сооружения контробрешетки и обрешетки показан в следующем видео:


Как видите, ничего сложного в сооружении каркаса нет, и все работы вполне можно выполнить самостоятельно без привлечения подрядчиков. По завершению монтажа обрешетки выполняется укладка и крепление металлочерепицы. Подробно этот процесс рассмотрен в другой статье на нашем сайте.


[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 20.05.2019 13:19:22 [~DATE_CREATE] => 20.05.2019 13:19:22 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [TIMESTAMP_X] => 23.05.2019 15:23:01 [~TIMESTAMP_X] => 23.05.2019 15:23:01 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 475 [~IBLOCK_SECTION_ID] => 475 [DETAIL_PAGE_URL] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/ [~DETAIL_PAGE_URL] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 10869990 [TIMESTAMP_X] => 20.05.2019 13:19:22 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 30164 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/1ba [FILE_NAME] => foto-4.-mednaya-metallocherepitsa.jpg [ORIGINAL_NAME] => Фото 4. Медная металлочерепица.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 0a2a1a4ad96b52a4bf5cd0364642bcee [~src] => [SRC] => /upload/iblock/1ba/foto-4.-mednaya-metallocherepitsa.jpg [ALT] => Как правильно сделать обрешетку под металлочерепицу? [TITLE] => Как правильно сделать обрешетку под металлочерепицу? ) [~PREVIEW_PICTURE] => 10869990 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 24602 [~EXTERNAL_ID] => 24602 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Как правильно сделать обрешетку под металлочерепицу? [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Как правильно сделать обрешетку под металлочерепицу? [ELEMENT_META_KEYWORDS] => [ELEMENT_META_TITLE] => Обрешетка под металлочерепицу: особенности и правила монтажа [ELEMENT_META_DESCRIPTION] => Как монтируется обрешетка под металлочерепицу? Рассматриваем основные правила сооружения обрешетки под металлочерепицу, выбираем доски, рассчитываем их количество и определяем шаг монтажа. ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 138889731 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 139586629 [1] => 139586630 [2] => 139586631 [3] => 139586632 [4] => 139586633 [5] => 139586634 [6] => 139586635 [7] => 139586636 ) [VALUE] => Array ( [0] => 13872 [1] => 13960 [2] => 14233 [3] => 15689 [4] => 14068 [5] => 14062 [6] => 15621 [7] => 13857 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 13872 [1] => 13960 [2] => 14233 [3] => 15689 [4] => 14068 [5] => 14062 [6] => 15621 [7] => 13857 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 27.07.2017 09:56:31 [~TIMESTAMP_X] => 27.07.2017 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 25.05.2017 09:49:00 [~DATE_CREATE] => 25.05.2017 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 2017-07-27 09:56:31 [~TIMESTAMP_X] => 2017-07-27 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 2017-05-25 09:49:00 [~DATE_CREATE] => 2017-05-25 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Кровельные материалы [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Кровельные материалы [ELEMENT_META_TITLE] => Кровельные материалы [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Кровельные материалы ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/?action=BUY&id=24602 [BUY_URL] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/?action=BUY&id=24602 [~ADD_URL] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/?action=ADD2BASKET&id=24602 [ADD_URL] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/?action=ADD2BASKET&id=24602 [LINK_URL] => link.php?PARENT_ELEMENT_ID=24602 [~SUBSCRIBE_URL] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/?action=SUBSCRIBE_PRODUCT&id=24602 [SUBSCRIBE_URL] => /info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/?action=SUBSCRIBE_PRODUCT&id=24602 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjQ2MDIiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDFhXHUwNDMwXHUwNDNhIFx1MDQzZlx1MDQ0MFx1MDQzMFx1MDQzMlx1MDQzOFx1MDQzYlx1MDQ0Y1x1MDQzZFx1MDQzZSBcdTA0NDFcdTA0MzRcdTA0MzVcdTA0M2JcdTA0MzBcdTA0NDJcdTA0NGMgXHUwNDNlXHUwNDMxXHUwNDQwXHUwNDM1XHUwNDQ4XHUwNDM1XHUwNDQyXHUwNDNhXHUwNDQzIFx1MDQzZlx1MDQzZVx1MDQzNCBcdTA0M2NcdTA0MzVcdTA0NDJcdTA0MzBcdTA0M2JcdTA0M2JcdTA0M2VcdTA0NDdcdTA0MzVcdTA0NDBcdTA0MzVcdTA0M2ZcdTA0MzhcdTA0NDZcdTA0NDM/IiwiY2F0ZWdvcnlfaWQiOiI0NzUiLCJjYXRlZ29yeSI6eyI0NzUiOiJcdTA0MWFcdTA0NDBcdTA0M2VcdTA0MzJcdTA0MzVcdTA0M2JcdTA0NGNcdTA0M2RcdTA0NGJcdTA0MzUgXHUwNDNjXHUwNDMwXHUwNDQyXHUwNDM1XHUwNDQwXHUwNDM4XHUwNDMwXHUwNDNiXHUwNDRiIn0sInByaWNlIjpudWxsLCJjdXJyZW5jeSI6bnVsbH0= [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 24602; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 506 [PRODUCTS] => Array ( [0] => 13872 [1] => 13960 [2] => 14233 [3] => 15689 [4] => 14068 [5] => 14062 [6] => 15621 [7] => 13857 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Обрешетка под металлочерепицу – основа всего кровельно пирога. От качества ее монтажа зависит удобство выполнению последующих работ и надежность будущей кровли. В этой статье мы подробно рассмотрим процесс устройства каркаса в зависимости от угла наклона и других особенностей конструкции. Но изначально несколько слов о металлочерепице.

Как правильно сделать обрешетку под металлочерепицу.jpg

От чего зависит стоимость крыши из металлочерепицы?

Металлочерепица считается одним из самых востребованных на сегодня кровельных материалов. Это обусловлено в основном относительно невысокой стоимостью, надежностью, практичностью и эстетической привлекательностью материала. Ее используют как при строительстве новых домов и других строений (бани, сараи, беседки, навесы), так и для ремонта старых крыш.

Фото 1. Крыша, укрытая металлической черепицей.jpg

Фото 1. Крыша, укрытая металлической черепицей

Основные факторы, влияющие на итоговую цену металлочерепичной кровли:

  • Выбранный вид металлочерепицы – она производится разных типов по толщине, размерам и покрытию.
  • Угол наклона крыши – обрешетка для металлочерепицы сооружается с учетом этого параметра. Так, при скате от 14 до 20° обычно применяется сплошной каркас, а при большем наклоне – шаг между досками выбирается в зависимости от толщины металлочерепичных листов и предполагаемых нагрузок.
  • Характеристики досок для обрешетки – порода древесины, сечение, длина и тип обработки.
  • Необходимость привлечения бригады кровельщиков или самостоятельное выполнение работ.

Виды металлочерепицы

На рынке кровельных материалов наиболее востребованы металлочерепичные листы толщиной 0,5 и 0,6 мм благодаря оптимальному соотношению цены и эксплуатационных характеристик. Более тонкое покрытие (0,35-0,45 мм) – недолговечное, а также склонно к повреждениям при транспортировке и монтаже. Реже в продаже встречаются изделия толщиной 0,7-0,8 мм – это наиболее надежный, но и дорогостоящий материал.

Основные виды металлочерепицы по типу профиля – Classic, Country, Kamea, Kvinta. Листы выпускаются в различных цветовых решениях согласно каталогу RAL.

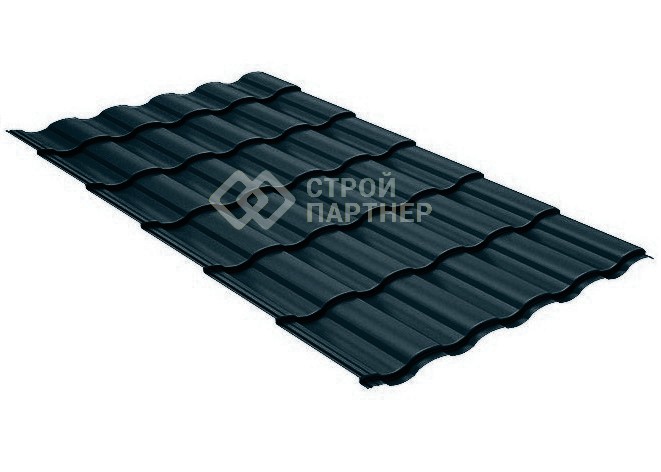

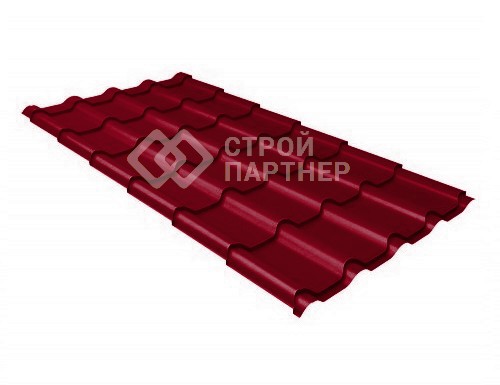

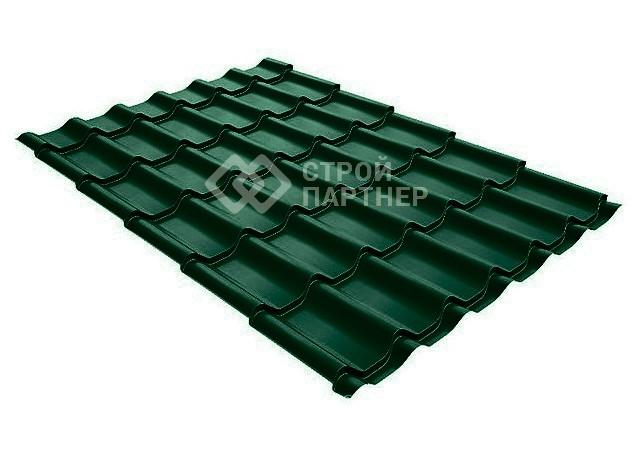

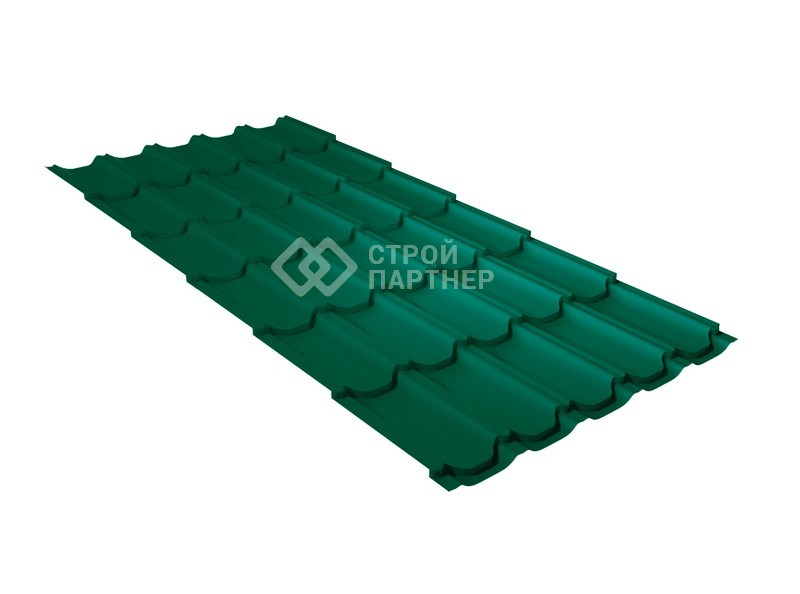

Рисунок 2. Основные виды листов по форме профиля.jpg

Рисунок 2. Основные виды листов по форме профиля

В качестве защитно-декоративного покрытия обычно служит полиуретан, стандартный или текстурированный модифицированный полиэстер, а также полиамид. Толщина слоя в зависимости от разновидности может составлять от 0,25 до 0,55 мкм, что напрямую влияет на эксплуатационный ресурс материала.

Из чего производят металлочерепицу?

Классическая металлочерепица производится из стальных профилированных методом холодного проката листов. Обычно применяется сталь с повышенным содержанием цинка, реже – сплавы цинка и алюминия.

Рисунок 3. Классическая стальная металлочерепица.jpg

Рисунок 3. Классическая стальная металлочерепица

Однако сегодня выпускаются не только металлочерепичные листы из стали, но и из цветных металлов:

  • Алюминиевая металлочерепица – основной особенностью является устойчивость к коррозии и легкий вес. Но дополнительное защитно-декоративное покрытие тоже имеется – оно продлевает эксплуатационный ресурс кровли. Стоимость такого кровельного материала на порядок выше по сравнению со стальным.
  • Медные листы – не нуждаются в дополнительном защитно-декоративном покрытии. Со временем на поверхности образуется налет зеленоватой патины, который является отличной защитой от любых неблагоприятных факторов, а также придает благородный и изысканный внешний вид. Но стоит она очень дорого, поэтому большим спросом не пользуется среди потребителей.

Фото 4. Медная металлочерепица.jpg

Фото 4. Медная металлочерепица

Какая обрешетка под металлочерепицу лучше?

Как правило, укладывается металлочерепица по деревянной обрешетке шагового (разреженного) или сплошного типа. Конкретный вид выбирается в зависимости от угла наклона ската, толщины кровельного материала и предполагаемых нагрузок на его поверхность (в основном от снега в зимний период).

Виды каркасов под металлочерепицу:

  • Сплошной – рекомендован для пологих крыш с углом наклона от 14 до 20°. Однако между досками обрешетки под металлочерепицу нужно предусмотреть расстояние в 10-30 мм, которое будет компенсировать сезонные сжатия/расширения дерева.

    Рисунок 5. Сплошная конструкция.jpg

    Рисунок 5. Сплошная конструкция

  • Разреженный – доски обрешетки под металлочерепицу укладываются с определенным шагом (обычно равным длине волны). Является наиболее распространенным видом, поскольку подходит для крыш практически любых форм с углом наклона ската более 20°.

    Рисунок 6. Шаговая (разреженная) конструкция.jpg

    Рисунок 6. Шаговая (разреженная) конструкция

Однако в местах внутренних и внешних изломов ската (ендова, конек), примыканий к стенам, вентиляционным и другим трубам, крепления лестниц, снегозадержателей, а также по периметру мансардных окон и кровельных люков в обязательном порядке сооружается сплошной каркас.

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова).jpg

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова)

Основные правила устройства обрешетки под металлочерепицу

Перед тем как сделать обрешетку под металлочерепицу, нужно убедиться в качестве и надежности «кровельного пирога». Особого внимания требует вентиляционный зазор, который нужно обеспечить между гидроизоляционной мембраной и досками обрешетки.

Необходимое для циркуляции воздуха в подкровельном пространстве расстояние обеспечивается за счет устройства контробрешетки из брусков сечением 50х50 мм. Они крепятся поверх гидроизоляции непосредственно на стропила – т.е. шаг их установки равен ширине пролета стропильной системы и обычно составляет в пределах 700-800 мм. Обрешетка крыши под металлочерепицу сооружается поверх брусков.

Рисунок 8. Правильный «кровельный пирог» для укрытия крыши металлочерепицей.jpg

Рисунок 8. Правильный «кровельный пирог» для укрытия крыши металлочерепицей

Вентиляционный зазор обеспечивает «выветривание» конденсата, который образуется под металлочерепичными листами. Это позволяет существенно продлить срок службы как деревянного каркаса, так и самого кровельного материала.

Выбор материала для обрешетки под металлочерепицу

Обрешетка для кровли из металлочерепицы обычно выполняется из обрезной доски хвойных пород – сосны и ели. Это обусловлено их невысокой ценой и хорошими технико-эксплуатационными характеристиками. Лиственные породы применяются крайне редко из-за высокой стоимости.

Фото 9. Внешний вид досок для устройства каркаса.jpg

Фото 9. Внешний вид досок для устройства каркаса

Информацию о том, как правильно сделать обрешетку под металлочерепицу найти в сети несложно. Главное – выбрать качественный пиломатериал для ее сооружения. Основные требования, которым должны соответствовать используемые доски:

  • Одинаковая толщина – допустимые отклонения до 3 мм, в противном случае будут перепады, что существенно снизит качество кровельных работ.
  • Относительная влажность – оптимальный показатель не более 22 %. Более влажные пиломатериалы при высыхании буду деформироваться и растрескиваться.
  • Дополнительная обработка – применяются антисептики для защиты древесины от грибка и плесени, антипирены для повышения предела огнестойкости и другие биозащитные средства.

Фото 10. Обработка досок защитными средствами.jpg

Фото 10. Обработка досок защитными средствами

Сечение доски для обрешетки под металлочерепицу выбирается в зависимости от конструктивных особенностей кровли:

  • 25х100 мм – используется для крыш простой конфигурации с шагом стропил до 600 мм;
  • 28-32х100 мм – подходит для сложных кровельных конструкций с шагом стропильной системы от 600 до 800 мм;
  • брусок 50х50 мм – применяется при строительстве нестандартных кровель, где расстояние между стропилами больше 1 м.

Какие замеры нужно делать при устройстве обрешетки крыши под металлочерепицу?

Непосредственно размер обрешетки под металлочерепицу определяется габаритами стропильной системы. Но чтобы кровельное покрытие получилось максимально надежным и соответствовало выдвигаемым к нему требованиям, нужно знать и другие геометрические и конструктивные параметры конструкции:

  • угол ската кровли;
  • размер бруса, из которого изготовлена стропильная система;
  • шаг между стропилами;
  • количество ендов на кровельной конструкции;
  • количество выходных труб (вентиляции, дымохода), мансардных окон, ревизионных люков и других элементов, вокруг которых требуется установка сплошной обрешетки под металлочерепицу.

Рисунок 11. Способы создания обрешетки в местах ендов.jpg

Рисунок 11. Способы создания обрешетки в местах ендов

Расчет шага обрешетки под металлочерепицу

Многих домашних мастеров, самостоятельно выполняющих укрытие крыши, интересует вопрос о том, какой принимать шаг обрешетки под металлочерепицу. Здесь все зависит от длины волны металлочерепичного листа – обычно этот параметр указывается в инструкции по монтажу кровельного покрытия.

Металлочерепица – кровельный материал со ступенчатой структурой и каждый модуль должен иметь опору (т.е. опираться на доску каркаса). Чрезмерно большой шаг обрешетки для металлочерепицы может стать причиной образования прогибов на покрытии, что не только испортит внешний вид, но и надежность конструкции.

Рисунок 12. Схема укрытия крыши металлочерепицей (обозначения расшифрованы снизу вверх).jpg

где с – вынос кровельного материала по отношению к стартовой доске (чаще принимается равным 50 мм);

стартовая доска – всегда имеет большую толщину, чем остальные, поскольку она вместе со следующей доской, как правило, располагаются под одной волной;

а1 – межосевое расстояние между стартовой и следующей доской;

b – шаг крепления досок каркаса, соответствующий длине волны;

а2 – расстояние между последней (возле конька) и предыдущей доской (определяется по факту), последняя волна подрезается, поэтому толщина последней доски обрешетки наращивается.

Рисунок 12. Схема укрытия крыши металлочерепицей (обозначения расшифрованы снизу вверх)

В зависимости от типа профиля металлочерепичного листа длина волны может составлять 300, 350 и 400 мм. Расстояние между досками обрешетки для металлочерепицы выбирается в соответствии с данным параметром выбранного покрытия.

Расчет пиломатериалов для обрешетки

Для определения количества досок для сооружения каркаса под металлочерепичную кровлю нужны следующие данные:

  • общая площадь крыши и размеры ее скатов;
  • дистанция (расстояние) между досками обрешетки под металлочерепицу;
  • размеры используемого пиломатериала.

Расчет выполним на примере двускатной крыши общей площадью 100 м2 с размерами скатов 5х10 м (ДхШ). В качестве материала для каркаса будет использована доска толщиной 25 мм, шириной 100 мм и длиной 4 м. Шаг между ними определяется длиной волны металлической черепицы и в конкретном случае составляет 350 мм.

Фото 13. Процесс сооружения каркаса.jpg

Фото 13. Процесс сооружения каркаса

Методика расчета:

  • Высчитываем количество рядов досок для одного ската – 5 / 0,35 = 14,28, округляем до 15 шт.
  • Определяем общий погонаж на одном скате – 15 × 10 = 150 м.
  • Общий метраж пиломатериала на 2 ската – 150 × 2 = 300 м.
  • Рассчитываем количество досок длиной 4 м – 300 / 4 = 75 шт.
  • Высчитываем объем одной доски – 0,025 × 0,1 × 4 = 0,01 м3.
  • Находим необходимый для крыши объем пиломатериала – 75 шт. × 0,01 м3 = 0,75 м3.
  • Добавляем коэффициент запаса 10 % для возможного расхода на подрезку или возможные ошибки при монтаже – 0,75 × 1,1 = 0,83 м3 или 75 × 1,1 = 83 доски.

На основании произведенных расчетов мы видим, что для укладки обрешетки под монтаж металлочерепицы на рассматриваемой крыше нужно 0,83 м3 или 83 обрезные доски размером 25×100×4000 мм.

Монтаж обрешетки под металлочерепицу – пошаговая инструкция

Устройство обрешетки под металлочерепицу выполняется по направлению от карниза к коньку. Для работ нужны гвозди или саморезы, шуруповерт, молоток, строительный уровень, ножовка. Крепежные элементы рекомендуется предварительно обработать специальными антикоррозионными средствами.

Последовательность и технические особенности монтажа обрешетки под металлочерепицу:

  1. Крепление стартовой доски. Пиломатериал располагается горизонтально непосредственно по краю стропил и фиксируется к брусу контробрешетки или элементам стропильной системы. Фиксация досок в каждом месте соединения со стропилами производится минимум 2-мя саморезами. Поверх стартовой доски крепится брусок аналогичной с основным пиломатериалом толщины, чтобы исключить вероятность провисания металлической черепицы в этом месте.

    Фото 14. Крепление досок к контробрешетке саморезами.jpg

    Фото 14. Крепление досок к контробрешетке саморезами

  2. Фиксация следующего ряда каркаса. Интервал между первыми двумя рядами досок обрешетки под металлочерепицу должен быть меньше по сравнению с остальными.

    Рисунок 15. Схема фиксации стартового и последующих рядов каркаса.jpg

    Рисунок 15. Схема фиксации стартового и последующих рядов каркаса

  3. Установка последующих рядов пиломатериала с шагом, соответствующим длине волны металлочерепичных листов.

    Фото 16. Процесс устройства каркаса под кровельный материал.jpg

    Фото 16. Процесс устройства каркаса под кровельный материал

  4. В местах внутренних и наружных изломов, коньков, дымоходов и на других ответственных участках обрешетку нужно делать сплошной с компенсационным зазором между досками в пределах 10-30 мм.

    Фото 17. Две доски каркаса на коньке.jpg

    Фото 17. Две доски каркаса на коньке

  5. Проверка всех узлов на предмет надежности крепления, чтобы в процессе эксплуатации конструкция не стучала под воздействием сильных порывов ветра.

Процесс укладки гидроизоляционной мембраны, сооружения контробрешетки и обрешетки показан в следующем видео:


Как видите, ничего сложного в сооружении каркаса нет, и все работы вполне можно выполнить самостоятельно без привлечения подрядчиков. По завершению монтажа обрешетки выполняется укладка и крепление металлочерепицы. Подробно этот процесс рассмотрен в другой статье на нашем сайте.


Обрешетка под металлочерепицу – основа всего кровельно пирога. От качества ее монтажа зависит удобство выполнению последующих работ и надежность будущей кровли. В этой статье мы подробно рассмотрим процесс устройства каркаса в зависимости от угла наклона и других особенностей конструкции. Но изначально несколько слов о металлочерепице.

Как правильно сделать обрешетку под металлочерепицу.jpg

От чего зависит стоимость крыши из металлочерепицы?

Металлочерепица считается одним из самых востребованных на сегодня кровельных материалов. Это обусловлено в основном относительно невысокой стоимостью, надежностью, практичностью и эстетической привлекательностью материала. Ее используют как при строительстве новых домов и других строений (бани, сараи, беседки, навесы), так и для ремонта старых крыш.

Фото 1. Крыша, укрытая металлической черепицей.jpg

Фото 1. Крыша, укрытая металлической черепицей

Основные факторы, влияющие на итоговую цену металлочерепичной кровли:

  • Выбранный вид металлочерепицы – она производится разных типов по толщине, размерам и покрытию.
  • Угол наклона крыши – обрешетка для металлочерепицы сооружается с учетом этого параметра. Так, при скате от 14 до 20° обычно применяется сплошной каркас, а при большем наклоне – шаг между досками выбирается в зависимости от толщины металлочерепичных листов и предполагаемых нагрузок.
  • Характеристики досок для обрешетки – порода древесины, сечение, длина и тип обработки.
  • Необходимость привлечения бригады кровельщиков или самостоятельное выполнение работ.

Виды металлочерепицы

На рынке кровельных материалов наиболее востребованы металлочерепичные листы толщиной 0,5 и 0,6 мм благодаря оптимальному соотношению цены и эксплуатационных характеристик. Более тонкое покрытие (0,35-0,45 мм) – недолговечное, а также склонно к повреждениям при транспортировке и монтаже. Реже в продаже встречаются изделия толщиной 0,7-0,8 мм – это наиболее надежный, но и дорогостоящий материал.

Основные виды металлочерепицы по типу профиля – Classic, Country, Kamea, Kvinta. Листы выпускаются в различных цветовых решениях согласно каталогу RAL.

Рисунок 2. Основные виды листов по форме профиля.jpg

Рисунок 2. Основные виды листов по форме профиля

В качестве защитно-декоративного покрытия обычно служит полиуретан, стандартный или текстурированный модифицированный полиэстер, а также полиамид. Толщина слоя в зависимости от разновидности может составлять от 0,25 до 0,55 мкм, что напрямую влияет на эксплуатационный ресурс материала.

Из чего производят металлочерепицу?

Классическая металлочерепица производится из стальных профилированных методом холодного проката листов. Обычно применяется сталь с повышенным содержанием цинка, реже – сплавы цинка и алюминия.

Рисунок 3. Классическая стальная металлочерепица.jpg

Рисунок 3. Классическая стальная металлочерепица

Однако сегодня выпускаются не только металлочерепичные листы из стали, но и из цветных металлов:

  • Алюминиевая металлочерепица – основной особенностью является устойчивость к коррозии и легкий вес. Но дополнительное защитно-декоративное покрытие тоже имеется – оно продлевает эксплуатационный ресурс кровли. Стоимость такого кровельного материала на порядок выше по сравнению со стальным.
  • Медные листы – не нуждаются в дополнительном защитно-декоративном покрытии. Со временем на поверхности образуется налет зеленоватой патины, который является отличной защитой от любых неблагоприятных факторов, а также придает благородный и изысканный внешний вид. Но стоит она очень дорого, поэтому большим спросом не пользуется среди потребителей.

Фото 4. Медная металлочерепица.jpg

Фото 4. Медная металлочерепица

Какая обрешетка под металлочерепицу лучше?

Как правило, укладывается металлочерепица по деревянной обрешетке шагового (разреженного) или сплошного типа. Конкретный вид выбирается в зависимости от угла наклона ската, толщины кровельного материала и предполагаемых нагрузок на его поверхность (в основном от снега в зимний период).

Виды каркасов под металлочерепицу:

  • Сплошной – рекомендован для пологих крыш с углом наклона от 14 до 20°. Однако между досками обрешетки под металлочерепицу нужно предусмотреть расстояние в 10-30 мм, которое будет компенсировать сезонные сжатия/расширения дерева.

    Рисунок 5. Сплошная конструкция.jpg

    Рисунок 5. Сплошная конструкция

  • Разреженный – доски обрешетки под металлочерепицу укладываются с определенным шагом (обычно равным длине волны). Является наиболее распространенным видом, поскольку подходит для крыш практически любых форм с углом наклона ската более 20°.

    Рисунок 6. Шаговая (разреженная) конструкция.jpg

    Рисунок 6. Шаговая (разреженная) конструкция

Однако в местах внутренних и внешних изломов ската (ендова, конек), примыканий к стенам, вентиляционным и другим трубам, крепления лестниц, снегозадержателей, а также по периметру мансардных окон и кровельных люков в обязательном порядке сооружается сплошной каркас.

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова).jpg

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова)

Основные правила устройства обрешетки под металлочерепицу

Перед тем как сделать обрешетку под металлочерепицу, нужно убедиться в качестве и надежности «кровельного пирога». Особого внимания требует вентиляционный зазор, который нужно обеспечить между гидроизоляционной мембраной и досками обрешетки.

Необходимое для циркуляции воздуха в подкровельном пространстве расстояние обеспечивается за счет устройства контробрешетки из брусков сечением 50х50 мм. Они крепятся поверх гидроизоляции непосредственно на стропила – т.е. шаг их установки равен ширине пролета стропильной системы и обычно составляет в пределах 700-800 мм. Обрешетка крыши под металлочерепицу сооружается поверх брусков.

Рисунок 8. Правильный «кровельный пирог» для укрытия крыши металлочерепицей.jpg

Рисунок 8. Правильный «кровельный пирог» для укрытия крыши металлочерепицей

Вентиляционный зазор обеспечивает «выветривание» конденсата, который образуется под металлочерепичными листами. Это позволяет существенно продлить срок службы как деревянного каркаса, так и самого кровельного материала.

Выбор материала для обрешетки под металлочерепицу

Обрешетка для кровли из металлочерепицы обычно выполняется из обрезной доски хвойных пород – сосны и ели. Это обусловлено их невысокой ценой и хорошими технико-эксплуатационными характеристиками. Лиственные породы применяются крайне редко из-за высокой стоимости.

Фото 9. Внешний вид досок для устройства каркаса.jpg

Фото 9. Внешний вид досок для устройства каркаса

Информацию о том, как правильно сделать обрешетку под металлочерепицу найти в сети несложно. Главное – выбрать качественный пиломатериал для ее сооружения. Основные требования, которым должны соответствовать используемые доски:

  • Одинаковая толщина – допустимые отклонения до 3 мм, в противном случае будут перепады, что существенно снизит качество кровельных работ.
  • Относительная влажность – оптимальный показатель не более 22 %. Более влажные пиломатериалы при высыхании буду деформироваться и растрескиваться.
  • Дополнительная обработка – применяются антисептики для защиты древесины от грибка и плесени, антипирены для повышения предела огнестойкости и другие биозащитные средства.

Фото 10. Обработка досок защитными средствами.jpg

Фото 10. Обработка досок защитными средствами

Сечение доски для обрешетки под металлочерепицу выбирается в зависимости от конструктивных особенностей кровли:

  • 25х100 мм – используется для крыш простой конфигурации с шагом стропил до 600 мм;
  • 28-32х100 мм – подходит для сложных кровельных конструкций с шагом стропильной системы от 600 до 800 мм;
  • брусок 50х50 мм – применяется при строительстве нестандартных кровель, где расстояние между стропилами больше 1 м.

Какие замеры нужно делать при устройстве обрешетки крыши под металлочерепицу?

Непосредственно размер обрешетки под металлочерепицу определяется габаритами стропильной системы. Но чтобы кровельное покрытие получилось максимально надежным и соответствовало выдвигаемым к нему требованиям, нужно знать и другие геометрические и конструктивные параметры конструкции:

  • угол ската кровли;
  • размер бруса, из которого изготовлена стропильная система;
  • шаг между стропилами;
  • количество ендов на кровельной конструкции;
  • количество выходных труб (вентиляции, дымохода), мансардных окон, ревизионных люков и других элементов, вокруг которых требуется установка сплошной обрешетки под металлочерепицу.

Рисунок 11. Способы создания обрешетки в местах ендов.jpg

Рисунок 11. Способы создания обрешетки в местах ендов

Расчет шага обрешетки под металлочерепицу

Многих домашних мастеров, самостоятельно выполняющих укрытие крыши, интересует вопрос о том, какой принимать шаг обрешетки под металлочерепицу. Здесь все зависит от длины волны металлочерепичного листа – обычно этот параметр указывается в инструкции по монтажу кровельного покрытия.

Металлочерепица – кровельный материал со ступенчатой структурой и каждый модуль должен иметь опору (т.е. опираться на доску каркаса). Чрезмерно большой шаг обрешетки для металлочерепицы может стать причиной образования прогибов на покрытии, что не только испортит внешний вид, но и надежность конструкции.

Рисунок 12. Схема укрытия крыши металлочерепицей (обозначения расшифрованы снизу вверх).jpg

где с – вынос кровельного материала по отношению к стартовой доске (чаще принимается равным 50 мм);

стартовая доска – всегда имеет большую толщину, чем остальные, поскольку она вместе со следующей доской, как правило, располагаются под одной волной;

а1 – межосевое расстояние между стартовой и следующей доской;

b – шаг крепления досок каркаса, соответствующий длине волны;

а2 – расстояние между последней (возле конька) и предыдущей доской (определяется по факту), последняя волна подрезается, поэтому толщина последней доски обрешетки наращивается.

Рисунок 12. Схема укрытия крыши металлочерепицей (обозначения расшифрованы снизу вверх)

В зависимости от типа профиля металлочерепичного листа длина волны может составлять 300, 350 и 400 мм. Расстояние между досками обрешетки для металлочерепицы выбирается в соответствии с данным параметром выбранного покрытия.

Расчет пиломатериалов для обрешетки

Для определения количества досок для сооружения каркаса под металлочерепичную кровлю нужны следующие данные:

  • общая площадь крыши и размеры ее скатов;
  • дистанция (расстояние) между досками обрешетки под металлочерепицу;
  • размеры используемого пиломатериала.

Расчет выполним на примере двускатной крыши общей площадью 100 м2 с размерами скатов 5х10 м (ДхШ). В качестве материала для каркаса будет использована доска толщиной 25 мм, шириной 100 мм и длиной 4 м. Шаг между ними определяется длиной волны металлической черепицы и в конкретном случае составляет 350 мм.

Фото 13. Процесс сооружения каркаса.jpg

Фото 13. Процесс сооружения каркаса

Методика расчета:

  • Высчитываем количество рядов досок для одного ската – 5 / 0,35 = 14,28, округляем до 15 шт.
  • Определяем общий погонаж на одном скате – 15 × 10 = 150 м.
  • Общий метраж пиломатериала на 2 ската – 150 × 2 = 300 м.
  • Рассчитываем количество досок длиной 4 м – 300 / 4 = 75 шт.
  • Высчитываем объем одной доски – 0,025 × 0,1 × 4 = 0,01 м3.
  • Находим необходимый для крыши объем пиломатериала – 75 шт. × 0,01 м3 = 0,75 м3.
  • Добавляем коэффициент запаса 10 % для возможного расхода на подрезку или возможные ошибки при монтаже – 0,75 × 1,1 = 0,83 м3 или 75 × 1,1 = 83 доски.

На основании произведенных расчетов мы видим, что для укладки обрешетки под монтаж металлочерепицы на рассматриваемой крыше нужно 0,83 м3 или 83 обрезные доски размером 25×100×4000 мм.

Монтаж обрешетки под металлочерепицу – пошаговая инструкция

Устройство обрешетки под металлочерепицу выполняется по направлению от карниза к коньку. Для работ нужны гвозди или саморезы, шуруповерт, молоток, строительный уровень, ножовка. Крепежные элементы рекомендуется предварительно обработать специальными антикоррозионными средствами.

Последовательность и технические особенности монтажа обрешетки под металлочерепицу:

  1. Крепление стартовой доски. Пиломатериал располагается горизонтально непосредственно по краю стропил и фиксируется к брусу контробрешетки или элементам стропильной системы. Фиксация досок в каждом месте соединения со стропилами производится минимум 2-мя саморезами. Поверх стартовой доски крепится брусок аналогичной с основным пиломатериалом толщины, чтобы исключить вероятность провисания металлической черепицы в этом месте.

    Фото 14. Крепление досок к контробрешетке саморезами.jpg

    Фото 14. Крепление досок к контробрешетке саморезами

  2. Фиксация следующего ряда каркаса. Интервал между первыми двумя рядами досок обрешетки под металлочерепицу должен быть меньше по сравнению с остальными.

    Рисунок 15. Схема фиксации стартового и последующих рядов каркаса.jpg

    Рисунок 15. Схема фиксации стартового и последующих рядов каркаса

  3. Установка последующих рядов пиломатериала с шагом, соответствующим длине волны металлочерепичных листов.

    Фото 16. Процесс устройства каркаса под кровельный материал.jpg

    Фото 16. Процесс устройства каркаса под кровельный материал

  4. В местах внутренних и наружных изломов, коньков, дымоходов и на других ответственных участках обрешетку нужно делать сплошной с компенсационным зазором между досками в пределах 10-30 мм.

    Фото 17. Две доски каркаса на коньке.jpg

    Фото 17. Две доски каркаса на коньке

  5. Проверка всех узлов на предмет надежности крепления, чтобы в процессе эксплуатации конструкция не стучала под воздействием сильных порывов ветра.

Процесс укладки гидроизоляционной мембраны, сооружения контробрешетки и обрешетки показан в следующем видео:


Как видите, ничего сложного в сооружении каркаса нет, и все работы вполне можно выполнить самостоятельно без привлечения подрядчиков. По завершению монтажа обрешетки выполняется укладка и крепление металлочерепицы. Подробно этот процесс рассмотрен в другой статье на нашем сайте.


Металлочерепица Grand Line Kvinta plus, Полиэстер, зеленый мох (RAL 6005) 0,45 мм

Металлочерепица с симметричным профилем и оригинальными канавками, повышающими жесткость и...
От 319 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Kamea, Полиэстер, красное вино (RAL 3005) 0,45 мм

Металлочерепица в стильном и современном профиле Камея с покрытием Полиэстер с гладкой гля...
От 318 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Полиэстер, сигнально-синий (RAL 5005) 0,45 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 307 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Modern, Полиэстер, сигнально-синий (RAL 5005) 0,4 мм

Металлочерепица в профиле Modern, форма которого приближена к классической керамической че...
От 250 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Kredo, Полиэстер, мокрый асфальт (RAL 7024) 0,45 мм

Металлочерепица с закругленной формой гребня и мягкими и ровными линиями, отражающими Сред...
От 318 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Velur20, мокрый асфальт (RAL 7024) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 594.88 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Satin, красное вино (RAL 3005) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 333 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Полиэстер, зеленый мох (RAL 6005) 0,45 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 307 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Кровельные материалы

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
