Перед любыми строительными работами нужно максимально точно определить необходимое количество материала для закупки. Расчет металлочерепицы для крыши – задача несложная, но имеет свои особенности, поскольку нужно учитывать такие факторы, как рабочая и фактическая ширина листов, их количество в одном ряду, направление укладки и т.д. Подробно об этом и будет идти речь в нашей статье.

Как рассчитать металлочерепицу на крышу.jpg

Что нужно знать перед расчетом?

Существует несколько фактов, которые нужно учитывать при расчете кровельных листов:

  • Металлочерепица не симметричная – т.е. листы нельзя монтировать в свободной ориентации, так как они имеют низ и верх. Этот фактор значительно увеличивает количество отходов при укрытии сложных кровель с большим количеством внешних и внутренних ендов.
  • Дополнительно нужны доборные элементы – коньки, ендовы, торцевые, примыкающие, карнизные планки и другие изделия. Без них качественную кровельную систему сделать не получится.

Рисунок 1. Направление укладки металлической черепицы – вода должна стекать с поверхности волны, а не скапливаться у линии штамповки.jpg

Рисунок 1. Направление укладки металлической черепицы – вода должна стекать с поверхности волны, а не скапливаться у линии штамповки

Еще один момент, несколько затрудняющий самостоятельный расчет кровли из металлочерепицы – листы, кроме фактических размеров, имеют полезную ширину (т.е. без учета торцевых участков, которые обеспечивают необходимый нахлест при соединении изделий между собой). Но с другой стороны это является плюсом, поскольку нет необходимости вычитать данный перехлест самостоятельно при определении количества листов в горизонтальном ряду.

Методика расчета металлочерепицы на двухскатную крышу

Большинство домашних мастеров не знают, как рассчитать металлочерепицу без серьезных ошибок, перерасхода или недобора. В этой статье мы приведем методику правильного расчета количества кровельных листов с учетом всех основных параметров на примере двускатной крыши.

Замеры кровли

Изначально необходимо определить размеры кровли, а точнее каждого ската отдельно. Мы для примера возьмем 2 ската равных габаритов, поскольку здесь главное понять принцип расчета, в остальном сложностей не возникнет.

Рисунок 2. Конструктивные элементы кровельной системы и их расположение.jpg

Рисунок 2. Конструктивные элементы кровельной системы и их расположение

Итак, выполняем замеры скатов:

  • ширина (измеряется по коньку) – 8,5 м;
  • длина (измеряется по стропилам) – 5,5 м.

Сбор необходимых данных для расчетов

Сегодня большинство производителей производят на заказ листы длиной до 8 м. Однако профессиональные кровельщики не рекомендуют применять изделия более 4,5 м, так как они существенно усложняют как монтажные работы, так и транспортировку.

О том, почему важно правильно подирать длину листов, вы можете узнать из представленного ниже видео:


При этом считать длину металлочерепицы удобнее по волнам, стандартные размер которых составляет 350 мм, но при порезке учитываются припуски на обеспечение необходимой величины нахлеста.

Рисунок 3. Полезная и фактическая ширина листа, длина волны, размер технологической торцовки и другие параметры.jpg

Рисунок 3. Полезная и фактическая ширина листа, длина волны, размер технологической торцовки и другие параметры

Мы будем оперировать стандартными размерами листов, которые предлагает большинство производителей:

  • изделие с 1 волной – 470×1180 мм;
  • материал с 3 волнами – 1170×1180 мм;
  • покрытие с 6 волнами – 2220×1180 мм;
  • лист с 10 волнами – 3620×1180 мм.

Здесь указана фактическая ширина листов, рабочая составляет 1100 мм – т.е. на 80 мм меньше, которые необходимы для обеспечения качественного нахлеста.

Расчет количества горизонтальных рядов

Рисунок 4. Правила расчета количества рядов.jpg

Рисунок 4. Правила расчета количества рядов

Изначально нам нужно рассчитать количество металлочерепицы, необходимое для перекрытия длины ската. Это выполняется в таком порядке:

  • Определяем количество волн для всего ската – 5500 / 350 = 16 волн, что фактически равняется 5600 мм.
  • К этой длине можно добавить 120 мм технологических торцовок и 30-50 мм ширины конька – 5600 + 120 + 30 = 5750 мм.
  • Этот размер позволяет нам сделать свес в 200 мм.

На следующем этапе требуется подобрать кровельные листы таким образом, чтобы в сумме у нас получилось 16 волн. В нашем случае получается идеальная раскладка – 10/6, а именно один 10-волновой и один 6-волновой лист.

Расчет количества листов в одном ряду

Но при этом учитывайте, что размер свеса надо определить до устройства стропильной системы, поскольку он влияет на размеры стропил и обрешетки.

Рисунок 5. Расположение горизонтальных рядов металлической черепицы.jpg

Рисунок 5. Расположение горизонтальных рядов металлической черепицы

Теперь высчитаем количество листов в одном горизонтальном ряду. Для этого ширину кровли по коньку делим на полезную ширину кровельного листа:

8,5 / 1,1 = 7,7 штук

Если купить 7 листов, мы не перекроем весь скат по ширине, так как 7×1,1=7,7 м. Поэтому покупать надо 8 листов, их общая ширина после укладки будет 8,8 м. Здесь важно учесть, что если ширина конька составляет ровно 8,5 м, то после обрезки изделия останется кусок шириной примерно 0,3 м. Он пойдет в отходы, поскольку конструкция листа предполагает наличие специальной капиллярной канавки (для герметичной стыковки элементов между собой) только с одной стороны.

Итоговый подсчет

Итак, мы определили количество горизонтальных рядов и число листов, необходимое для перекрытия всей ширины ската. Теперь можем определить количество изделий для всего ската, так как у нас металлочерепица будет укладываться в 2 ряда:

  • 10-волновых – 8 штук;
  • 6 волновых – 8 штук;

Теперь посчитаем, сколько металлочерепицы нужно на всю крышу:

  • 10-волновых – 8 ×2 = 16 штук;
  • 6 волновых – 8 × 2 = 16 штук.

Использование калькулятора

Гораздо проще использовать калькулятор для расчета металлочерепицы, который есть у каждого ответственного производителя на официальном сайте. Как правило, для этого необходимо выполнить несколько несложных шагов:

  1. Указать тип крыши – одно-, двускатная, вальмовая, шатровая или мансардная.
  2. Обозначить основные размеры – ширина и длина скатов и коньков.
  3. Выбрать подходящий кровельный материал.

Онлайн-калькулятор в автоматическом режиме просчитает необходимое количество листов металлочерепицы и выдаст вам готовый результат. Таким же образом можно посчитать и основные виды доборных элементов в зависимости от конструкции крыши. Перейти к калькулятору металлочерепицы Grand Line.

Расчет доборных элементов и крепежа

Доборные элементы – неотъемлемые составляющие качественной кровельной системы из металлочерепицы. Одними из основных изделий являются разнообразные планки – коньковые, торцевые, карнизные, ендовы. Как правило, они выпускаются стандартной длины 2 м и рассчитываются с учетом протяженности того или иного конструктивного элемента кровельной системы и оптимальной величины нахлестка для соединения между собой 100 мм.

Рисунок 6. Существующие виды доборных элементов и их расположение на кровле.jpg

Рисунок 6. Существующие виды доборных элементов и их расположение на кровле

Крепление металлочерепицы к обрешетке производится специальными саморезами с каучуковыми шайбами для обеспечения герметичности мест фиксации.

Фото 7. Саморезы для крепления металлочерепичных листов.jpg

Фото 7. Саморезы для крепления металлочерепичных листов

Средний расход саморезов – 8-9 штук на квадратный метр с учетом того, что к первому брусу обрешетки кровельный лист крепится в каждой волне.

Полезное видео о том, какие саморезы лучше покапать для металлической черепицы:


Рисунок 8. Схема крепления листа металлической черепицы.jpg

Рисунок 8. Схема крепления листа металлической черепицы

Как видите, посчитать, сколько надо металлочерепицы на крышу, совсем несложно и вполне под силу любому желающему. Главное – понять принцип расчета и в дальнейшем каких-либо сложностей возникнуть не должно.

[~DETAIL_TEXT] =>

Перед любыми строительными работами нужно максимально точно определить необходимое количество материала для закупки. Расчет металлочерепицы для крыши – задача несложная, но имеет свои особенности, поскольку нужно учитывать такие факторы, как рабочая и фактическая ширина листов, их количество в одном ряду, направление укладки и т.д. Подробно об этом и будет идти речь в нашей статье.

Как рассчитать металлочерепицу на крышу.jpg

Что нужно знать перед расчетом?

Существует несколько фактов, которые нужно учитывать при расчете кровельных листов:

  • Металлочерепица не симметричная – т.е. листы нельзя монтировать в свободной ориентации, так как они имеют низ и верх. Этот фактор значительно увеличивает количество отходов при укрытии сложных кровель с большим количеством внешних и внутренних ендов.
  • Дополнительно нужны доборные элементы – коньки, ендовы, торцевые, примыкающие, карнизные планки и другие изделия. Без них качественную кровельную систему сделать не получится.

Рисунок 1. Направление укладки металлической черепицы – вода должна стекать с поверхности волны, а не скапливаться у линии штамповки.jpg

Рисунок 1. Направление укладки металлической черепицы – вода должна стекать с поверхности волны, а не скапливаться у линии штамповки

Еще один момент, несколько затрудняющий самостоятельный расчет кровли из металлочерепицы – листы, кроме фактических размеров, имеют полезную ширину (т.е. без учета торцевых участков, которые обеспечивают необходимый нахлест при соединении изделий между собой). Но с другой стороны это является плюсом, поскольку нет необходимости вычитать данный перехлест самостоятельно при определении количества листов в горизонтальном ряду.

Методика расчета металлочерепицы на двухскатную крышу

Большинство домашних мастеров не знают, как рассчитать металлочерепицу без серьезных ошибок, перерасхода или недобора. В этой статье мы приведем методику правильного расчета количества кровельных листов с учетом всех основных параметров на примере двускатной крыши.

Замеры кровли

Изначально необходимо определить размеры кровли, а точнее каждого ската отдельно. Мы для примера возьмем 2 ската равных габаритов, поскольку здесь главное понять принцип расчета, в остальном сложностей не возникнет.

Рисунок 2. Конструктивные элементы кровельной системы и их расположение.jpg

Рисунок 2. Конструктивные элементы кровельной системы и их расположение

Итак, выполняем замеры скатов:

  • ширина (измеряется по коньку) – 8,5 м;
  • длина (измеряется по стропилам) – 5,5 м.

Сбор необходимых данных для расчетов

Сегодня большинство производителей производят на заказ листы длиной до 8 м. Однако профессиональные кровельщики не рекомендуют применять изделия более 4,5 м, так как они существенно усложняют как монтажные работы, так и транспортировку.

О том, почему важно правильно подирать длину листов, вы можете узнать из представленного ниже видео:


При этом считать длину металлочерепицы удобнее по волнам, стандартные размер которых составляет 350 мм, но при порезке учитываются припуски на обеспечение необходимой величины нахлеста.

Рисунок 3. Полезная и фактическая ширина листа, длина волны, размер технологической торцовки и другие параметры.jpg

Рисунок 3. Полезная и фактическая ширина листа, длина волны, размер технологической торцовки и другие параметры

Мы будем оперировать стандартными размерами листов, которые предлагает большинство производителей:

  • изделие с 1 волной – 470×1180 мм;
  • материал с 3 волнами – 1170×1180 мм;
  • покрытие с 6 волнами – 2220×1180 мм;
  • лист с 10 волнами – 3620×1180 мм.

Здесь указана фактическая ширина листов, рабочая составляет 1100 мм – т.е. на 80 мм меньше, которые необходимы для обеспечения качественного нахлеста.

Расчет количества горизонтальных рядов

Рисунок 4. Правила расчета количества рядов.jpg

Рисунок 4. Правила расчета количества рядов

Изначально нам нужно рассчитать количество металлочерепицы, необходимое для перекрытия длины ската. Это выполняется в таком порядке:

  • Определяем количество волн для всего ската – 5500 / 350 = 16 волн, что фактически равняется 5600 мм.
  • К этой длине можно добавить 120 мм технологических торцовок и 30-50 мм ширины конька – 5600 + 120 + 30 = 5750 мм.
  • Этот размер позволяет нам сделать свес в 200 мм.

На следующем этапе требуется подобрать кровельные листы таким образом, чтобы в сумме у нас получилось 16 волн. В нашем случае получается идеальная раскладка – 10/6, а именно один 10-волновой и один 6-волновой лист.

Расчет количества листов в одном ряду

Но при этом учитывайте, что размер свеса надо определить до устройства стропильной системы, поскольку он влияет на размеры стропил и обрешетки.

Рисунок 5. Расположение горизонтальных рядов металлической черепицы.jpg

Рисунок 5. Расположение горизонтальных рядов металлической черепицы

Теперь высчитаем количество листов в одном горизонтальном ряду. Для этого ширину кровли по коньку делим на полезную ширину кровельного листа:

8,5 / 1,1 = 7,7 штук

Если купить 7 листов, мы не перекроем весь скат по ширине, так как 7×1,1=7,7 м. Поэтому покупать надо 8 листов, их общая ширина после укладки будет 8,8 м. Здесь важно учесть, что если ширина конька составляет ровно 8,5 м, то после обрезки изделия останется кусок шириной примерно 0,3 м. Он пойдет в отходы, поскольку конструкция листа предполагает наличие специальной капиллярной канавки (для герметичной стыковки элементов между собой) только с одной стороны.

Итоговый подсчет

Итак, мы определили количество горизонтальных рядов и число листов, необходимое для перекрытия всей ширины ската. Теперь можем определить количество изделий для всего ската, так как у нас металлочерепица будет укладываться в 2 ряда:

  • 10-волновых – 8 штук;
  • 6 волновых – 8 штук;

Теперь посчитаем, сколько металлочерепицы нужно на всю крышу:

  • 10-волновых – 8 ×2 = 16 штук;
  • 6 волновых – 8 × 2 = 16 штук.

Использование калькулятора

Гораздо проще использовать калькулятор для расчета металлочерепицы, который есть у каждого ответственного производителя на официальном сайте. Как правило, для этого необходимо выполнить несколько несложных шагов:

  1. Указать тип крыши – одно-, двускатная, вальмовая, шатровая или мансардная.
  2. Обозначить основные размеры – ширина и длина скатов и коньков.
  3. Выбрать подходящий кровельный материал.

Онлайн-калькулятор в автоматическом режиме просчитает необходимое количество листов металлочерепицы и выдаст вам готовый результат. Таким же образом можно посчитать и основные виды доборных элементов в зависимости от конструкции крыши. Перейти к калькулятору металлочерепицы Grand Line.

Расчет доборных элементов и крепежа

Доборные элементы – неотъемлемые составляющие качественной кровельной системы из металлочерепицы. Одними из основных изделий являются разнообразные планки – коньковые, торцевые, карнизные, ендовы. Как правило, они выпускаются стандартной длины 2 м и рассчитываются с учетом протяженности того или иного конструктивного элемента кровельной системы и оптимальной величины нахлестка для соединения между собой 100 мм.

Рисунок 6. Существующие виды доборных элементов и их расположение на кровле.jpg

Рисунок 6. Существующие виды доборных элементов и их расположение на кровле

Крепление металлочерепицы к обрешетке производится специальными саморезами с каучуковыми шайбами для обеспечения герметичности мест фиксации.

Фото 7. Саморезы для крепления металлочерепичных листов.jpg

Фото 7. Саморезы для крепления металлочерепичных листов

Средний расход саморезов – 8-9 штук на квадратный метр с учетом того, что к первому брусу обрешетки кровельный лист крепится в каждой волне.

Полезное видео о том, какие саморезы лучше покапать для металлической черепицы:


Рисунок 8. Схема крепления листа металлической черепицы.jpg

Рисунок 8. Схема крепления листа металлической черепицы

Как видите, посчитать, сколько надо металлочерепицы на крышу, совсем несложно и вполне под силу любому желающему. Главное – понять принцип расчета и в дальнейшем каких-либо сложностей возникнуть не должно.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 22.05.2019 14:02:39 [~DATE_CREATE] => 22.05.2019 14:02:39 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [TIMESTAMP_X] => 15.08.2019 09:21:40 [~TIMESTAMP_X] => 15.08.2019 09:21:40 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 475 [~IBLOCK_SECTION_ID] => 475 [DETAIL_PAGE_URL] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/ [~DETAIL_PAGE_URL] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 10914454 [TIMESTAMP_X] => 22.05.2019 14:08:39 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 24283 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/48c [FILE_NAME] => raschet_metallicheskoy_cherepicy.jpg [ORIGINAL_NAME] => raschet-metallicheskoy-cherepicy.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 60c755a14e93c2376870679a42a8d166 [~src] => [SRC] => /upload/iblock/48c/raschet_metallicheskoy_cherepicy.jpg [ALT] => Как рассчитать металлочерепицу на крышу? [TITLE] => Как рассчитать металлочерепицу на крышу? ) [~PREVIEW_PICTURE] => 10914454 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 24630 [~EXTERNAL_ID] => 24630 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Как рассчитать металлочерепицу на крышу? [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Как рассчитать металлочерепицу на крышу? [ELEMENT_META_KEYWORDS] => [ELEMENT_META_TITLE] => Расчет кровли из металлочерепицы: особенности и пошаговая инструкция [ELEMENT_META_DESCRIPTION] => Инструкция по расчету металлочерепицы на крышу. Что нужно знать перед расчетом? Методика расчета металлочерепицы на двухскатную крышу. Расчет доборных элементов и крепежа. ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 139586518 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 139586566 [1] => 139586567 [2] => 139586568 [3] => 139586569 [4] => 139586570 [5] => 139586571 [6] => 139586572 [7] => 139586573 ) [VALUE] => Array ( [0] => 14233 [1] => 14062 [2] => 14068 [3] => 13960 [4] => 13857 [5] => 15621 [6] => 15689 [7] => 13872 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 14233 [1] => 14062 [2] => 14068 [3] => 13960 [4] => 13857 [5] => 15621 [6] => 15689 [7] => 13872 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 27.07.2017 09:56:31 [~TIMESTAMP_X] => 27.07.2017 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 25.05.2017 09:49:00 [~DATE_CREATE] => 25.05.2017 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 2017-07-27 09:56:31 [~TIMESTAMP_X] => 2017-07-27 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 2017-05-25 09:49:00 [~DATE_CREATE] => 2017-05-25 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Кровельные материалы [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Кровельные материалы [ELEMENT_META_TITLE] => Кровельные материалы [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Кровельные материалы ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/?action=BUY&id=24630 [BUY_URL] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/?action=BUY&id=24630 [~ADD_URL] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/?action=ADD2BASKET&id=24630 [ADD_URL] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/?action=ADD2BASKET&id=24630 [LINK_URL] => link.php?PARENT_ELEMENT_ID=24630 [~SUBSCRIBE_URL] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/?action=SUBSCRIBE_PRODUCT&id=24630 [SUBSCRIBE_URL] => /info/stati-o-krovle/kak-rasschitat-metallocherepicu-na-kryshu/?action=SUBSCRIBE_PRODUCT&id=24630 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjQ2MzAiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDFhXHUwNDMwXHUwNDNhIFx1MDQ0MFx1MDQzMFx1MDQ0MVx1MDQ0MVx1MDQ0N1x1MDQzOFx1MDQ0Mlx1MDQzMFx1MDQ0Mlx1MDQ0YyBcdTA0M2NcdTA0MzVcdTA0NDJcdTA0MzBcdTA0M2JcdTA0M2JcdTA0M2VcdTA0NDdcdTA0MzVcdTA0NDBcdTA0MzVcdTA0M2ZcdTA0MzhcdTA0NDZcdTA0NDMgXHUwNDNkXHUwNDMwIFx1MDQzYVx1MDQ0MFx1MDQ0Ylx1MDQ0OFx1MDQ0Mz8iLCJjYXRlZ29yeV9pZCI6IjQ3NSIsImNhdGVnb3J5Ijp7IjQ3NSI6Ilx1MDQxYVx1MDQ0MFx1MDQzZVx1MDQzMlx1MDQzNVx1MDQzYlx1MDQ0Y1x1MDQzZFx1MDQ0Ylx1MDQzNSBcdTA0M2NcdTA0MzBcdTA0NDJcdTA0MzVcdTA0NDBcdTA0MzhcdTA0MzBcdTA0M2JcdTA0NGIifSwicHJpY2UiOm51bGwsImN1cnJlbmN5IjpudWxsfQ== [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 24630; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 200 [PRODUCTS] => Array ( [0] => 14233 [1] => 14062 [2] => 14068 [3] => 13960 [4] => 13857 [5] => 15621 [6] => 15689 [7] => 13872 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Перед любыми строительными работами нужно максимально точно определить необходимое количество материала для закупки. Расчет металлочерепицы для крыши – задача несложная, но имеет свои особенности, поскольку нужно учитывать такие факторы, как рабочая и фактическая ширина листов, их количество в одном ряду, направление укладки и т.д. Подробно об этом и будет идти речь в нашей статье.

Как рассчитать металлочерепицу на крышу.jpg

Что нужно знать перед расчетом?

Существует несколько фактов, которые нужно учитывать при расчете кровельных листов:

  • Металлочерепица не симметричная – т.е. листы нельзя монтировать в свободной ориентации, так как они имеют низ и верх. Этот фактор значительно увеличивает количество отходов при укрытии сложных кровель с большим количеством внешних и внутренних ендов.
  • Дополнительно нужны доборные элементы – коньки, ендовы, торцевые, примыкающие, карнизные планки и другие изделия. Без них качественную кровельную систему сделать не получится.

Рисунок 1. Направление укладки металлической черепицы – вода должна стекать с поверхности волны, а не скапливаться у линии штамповки.jpg

Рисунок 1. Направление укладки металлической черепицы – вода должна стекать с поверхности волны, а не скапливаться у линии штамповки

Еще один момент, несколько затрудняющий самостоятельный расчет кровли из металлочерепицы – листы, кроме фактических размеров, имеют полезную ширину (т.е. без учета торцевых участков, которые обеспечивают необходимый нахлест при соединении изделий между собой). Но с другой стороны это является плюсом, поскольку нет необходимости вычитать данный перехлест самостоятельно при определении количества листов в горизонтальном ряду.

Методика расчета металлочерепицы на двухскатную крышу

Большинство домашних мастеров не знают, как рассчитать металлочерепицу без серьезных ошибок, перерасхода или недобора. В этой статье мы приведем методику правильного расчета количества кровельных листов с учетом всех основных параметров на примере двускатной крыши.

Замеры кровли

Изначально необходимо определить размеры кровли, а точнее каждого ската отдельно. Мы для примера возьмем 2 ската равных габаритов, поскольку здесь главное понять принцип расчета, в остальном сложностей не возникнет.

Рисунок 2. Конструктивные элементы кровельной системы и их расположение.jpg

Рисунок 2. Конструктивные элементы кровельной системы и их расположение

Итак, выполняем замеры скатов:

  • ширина (измеряется по коньку) – 8,5 м;
  • длина (измеряется по стропилам) – 5,5 м.

Сбор необходимых данных для расчетов

Сегодня большинство производителей производят на заказ листы длиной до 8 м. Однако профессиональные кровельщики не рекомендуют применять изделия более 4,5 м, так как они существенно усложняют как монтажные работы, так и транспортировку.

О том, почему важно правильно подирать длину листов, вы можете узнать из представленного ниже видео:


При этом считать длину металлочерепицы удобнее по волнам, стандартные размер которых составляет 350 мм, но при порезке учитываются припуски на обеспечение необходимой величины нахлеста.

Рисунок 3. Полезная и фактическая ширина листа, длина волны, размер технологической торцовки и другие параметры.jpg

Рисунок 3. Полезная и фактическая ширина листа, длина волны, размер технологической торцовки и другие параметры

Мы будем оперировать стандартными размерами листов, которые предлагает большинство производителей:

  • изделие с 1 волной – 470×1180 мм;
  • материал с 3 волнами – 1170×1180 мм;
  • покрытие с 6 волнами – 2220×1180 мм;
  • лист с 10 волнами – 3620×1180 мм.

Здесь указана фактическая ширина листов, рабочая составляет 1100 мм – т.е. на 80 мм меньше, которые необходимы для обеспечения качественного нахлеста.

Расчет количества горизонтальных рядов

Рисунок 4. Правила расчета количества рядов.jpg

Рисунок 4. Правила расчета количества рядов

Изначально нам нужно рассчитать количество металлочерепицы, необходимое для перекрытия длины ската. Это выполняется в таком порядке:

  • Определяем количество волн для всего ската – 5500 / 350 = 16 волн, что фактически равняется 5600 мм.
  • К этой длине можно добавить 120 мм технологических торцовок и 30-50 мм ширины конька – 5600 + 120 + 30 = 5750 мм.
  • Этот размер позволяет нам сделать свес в 200 мм.

На следующем этапе требуется подобрать кровельные листы таким образом, чтобы в сумме у нас получилось 16 волн. В нашем случае получается идеальная раскладка – 10/6, а именно один 10-волновой и один 6-волновой лист.

Расчет количества листов в одном ряду

Но при этом учитывайте, что размер свеса надо определить до устройства стропильной системы, поскольку он влияет на размеры стропил и обрешетки.

Рисунок 5. Расположение горизонтальных рядов металлической черепицы.jpg

Рисунок 5. Расположение горизонтальных рядов металлической черепицы

Теперь высчитаем количество листов в одном горизонтальном ряду. Для этого ширину кровли по коньку делим на полезную ширину кровельного листа:

8,5 / 1,1 = 7,7 штук

Если купить 7 листов, мы не перекроем весь скат по ширине, так как 7×1,1=7,7 м. Поэтому покупать надо 8 листов, их общая ширина после укладки будет 8,8 м. Здесь важно учесть, что если ширина конька составляет ровно 8,5 м, то после обрезки изделия останется кусок шириной примерно 0,3 м. Он пойдет в отходы, поскольку конструкция листа предполагает наличие специальной капиллярной канавки (для герметичной стыковки элементов между собой) только с одной стороны.

Итоговый подсчет

Итак, мы определили количество горизонтальных рядов и число листов, необходимое для перекрытия всей ширины ската. Теперь можем определить количество изделий для всего ската, так как у нас металлочерепица будет укладываться в 2 ряда:

  • 10-волновых – 8 штук;
  • 6 волновых – 8 штук;

Теперь посчитаем, сколько металлочерепицы нужно на всю крышу:

  • 10-волновых – 8 ×2 = 16 штук;
  • 6 волновых – 8 × 2 = 16 штук.

Использование калькулятора

Гораздо проще использовать калькулятор для расчета металлочерепицы, который есть у каждого ответственного производителя на официальном сайте. Как правило, для этого необходимо выполнить несколько несложных шагов:

  1. Указать тип крыши – одно-, двускатная, вальмовая, шатровая или мансардная.
  2. Обозначить основные размеры – ширина и длина скатов и коньков.
  3. Выбрать подходящий кровельный материал.

Онлайн-калькулятор в автоматическом режиме просчитает необходимое количество листов металлочерепицы и выдаст вам готовый результат. Таким же образом можно посчитать и основные виды доборных элементов в зависимости от конструкции крыши. Перейти к калькулятору металлочерепицы Grand Line.

Расчет доборных элементов и крепежа

Доборные элементы – неотъемлемые составляющие качественной кровельной системы из металлочерепицы. Одними из основных изделий являются разнообразные планки – коньковые, торцевые, карнизные, ендовы. Как правило, они выпускаются стандартной длины 2 м и рассчитываются с учетом протяженности того или иного конструктивного элемента кровельной системы и оптимальной величины нахлестка для соединения между собой 100 мм.

Рисунок 6. Существующие виды доборных элементов и их расположение на кровле.jpg

Рисунок 6. Существующие виды доборных элементов и их расположение на кровле

Крепление металлочерепицы к обрешетке производится специальными саморезами с каучуковыми шайбами для обеспечения герметичности мест фиксации.

Фото 7. Саморезы для крепления металлочерепичных листов.jpg

Фото 7. Саморезы для крепления металлочерепичных листов

Средний расход саморезов – 8-9 штук на квадратный метр с учетом того, что к первому брусу обрешетки кровельный лист крепится в каждой волне.

Полезное видео о том, какие саморезы лучше покапать для металлической черепицы:


Рисунок 8. Схема крепления листа металлической черепицы.jpg

Рисунок 8. Схема крепления листа металлической черепицы

Как видите, посчитать, сколько надо металлочерепицы на крышу, совсем несложно и вполне под силу любому желающему. Главное – понять принцип расчета и в дальнейшем каких-либо сложностей возникнуть не должно.

Перед любыми строительными работами нужно максимально точно определить необходимое количество материала для закупки. Расчет металлочерепицы для крыши – задача несложная, но имеет свои особенности, поскольку нужно учитывать такие факторы, как рабочая и фактическая ширина листов, их количество в одном ряду, направление укладки и т.д. Подробно об этом и будет идти речь в нашей статье.

Как рассчитать металлочерепицу на крышу.jpg

Что нужно знать перед расчетом?

Существует несколько фактов, которые нужно учитывать при расчете кровельных листов:

  • Металлочерепица не симметричная – т.е. листы нельзя монтировать в свободной ориентации, так как они имеют низ и верх. Этот фактор значительно увеличивает количество отходов при укрытии сложных кровель с большим количеством внешних и внутренних ендов.
  • Дополнительно нужны доборные элементы – коньки, ендовы, торцевые, примыкающие, карнизные планки и другие изделия. Без них качественную кровельную систему сделать не получится.

Рисунок 1. Направление укладки металлической черепицы – вода должна стекать с поверхности волны, а не скапливаться у линии штамповки.jpg

Рисунок 1. Направление укладки металлической черепицы – вода должна стекать с поверхности волны, а не скапливаться у линии штамповки

Еще один момент, несколько затрудняющий самостоятельный расчет кровли из металлочерепицы – листы, кроме фактических размеров, имеют полезную ширину (т.е. без учета торцевых участков, которые обеспечивают необходимый нахлест при соединении изделий между собой). Но с другой стороны это является плюсом, поскольку нет необходимости вычитать данный перехлест самостоятельно при определении количества листов в горизонтальном ряду.

Методика расчета металлочерепицы на двухскатную крышу

Большинство домашних мастеров не знают, как рассчитать металлочерепицу без серьезных ошибок, перерасхода или недобора. В этой статье мы приведем методику правильного расчета количества кровельных листов с учетом всех основных параметров на примере двускатной крыши.

Замеры кровли

Изначально необходимо определить размеры кровли, а точнее каждого ската отдельно. Мы для примера возьмем 2 ската равных габаритов, поскольку здесь главное понять принцип расчета, в остальном сложностей не возникнет.

Рисунок 2. Конструктивные элементы кровельной системы и их расположение.jpg

Рисунок 2. Конструктивные элементы кровельной системы и их расположение

Итак, выполняем замеры скатов:

  • ширина (измеряется по коньку) – 8,5 м;
  • длина (измеряется по стропилам) – 5,5 м.

Сбор необходимых данных для расчетов

Сегодня большинство производителей производят на заказ листы длиной до 8 м. Однако профессиональные кровельщики не рекомендуют применять изделия более 4,5 м, так как они существенно усложняют как монтажные работы, так и транспортировку.

О том, почему важно правильно подирать длину листов, вы можете узнать из представленного ниже видео:


При этом считать длину металлочерепицы удобнее по волнам, стандартные размер которых составляет 350 мм, но при порезке учитываются припуски на обеспечение необходимой величины нахлеста.

Рисунок 3. Полезная и фактическая ширина листа, длина волны, размер технологической торцовки и другие параметры.jpg

Рисунок 3. Полезная и фактическая ширина листа, длина волны, размер технологической торцовки и другие параметры

Мы будем оперировать стандартными размерами листов, которые предлагает большинство производителей:

  • изделие с 1 волной – 470×1180 мм;
  • материал с 3 волнами – 1170×1180 мм;
  • покрытие с 6 волнами – 2220×1180 мм;
  • лист с 10 волнами – 3620×1180 мм.

Здесь указана фактическая ширина листов, рабочая составляет 1100 мм – т.е. на 80 мм меньше, которые необходимы для обеспечения качественного нахлеста.

Расчет количества горизонтальных рядов

Рисунок 4. Правила расчета количества рядов.jpg

Рисунок 4. Правила расчета количества рядов

Изначально нам нужно рассчитать количество металлочерепицы, необходимое для перекрытия длины ската. Это выполняется в таком порядке:

  • Определяем количество волн для всего ската – 5500 / 350 = 16 волн, что фактически равняется 5600 мм.
  • К этой длине можно добавить 120 мм технологических торцовок и 30-50 мм ширины конька – 5600 + 120 + 30 = 5750 мм.
  • Этот размер позволяет нам сделать свес в 200 мм.

На следующем этапе требуется подобрать кровельные листы таким образом, чтобы в сумме у нас получилось 16 волн. В нашем случае получается идеальная раскладка – 10/6, а именно один 10-волновой и один 6-волновой лист.

Расчет количества листов в одном ряду

Но при этом учитывайте, что размер свеса надо определить до устройства стропильной системы, поскольку он влияет на размеры стропил и обрешетки.

Рисунок 5. Расположение горизонтальных рядов металлической черепицы.jpg

Рисунок 5. Расположение горизонтальных рядов металлической черепицы

Теперь высчитаем количество листов в одном горизонтальном ряду. Для этого ширину кровли по коньку делим на полезную ширину кровельного листа:

8,5 / 1,1 = 7,7 штук

Если купить 7 листов, мы не перекроем весь скат по ширине, так как 7×1,1=7,7 м. Поэтому покупать надо 8 листов, их общая ширина после укладки будет 8,8 м. Здесь важно учесть, что если ширина конька составляет ровно 8,5 м, то после обрезки изделия останется кусок шириной примерно 0,3 м. Он пойдет в отходы, поскольку конструкция листа предполагает наличие специальной капиллярной канавки (для герметичной стыковки элементов между собой) только с одной стороны.

Итоговый подсчет

Итак, мы определили количество горизонтальных рядов и число листов, необходимое для перекрытия всей ширины ската. Теперь можем определить количество изделий для всего ската, так как у нас металлочерепица будет укладываться в 2 ряда:

  • 10-волновых – 8 штук;
  • 6 волновых – 8 штук;

Теперь посчитаем, сколько металлочерепицы нужно на всю крышу:

  • 10-волновых – 8 ×2 = 16 штук;
  • 6 волновых – 8 × 2 = 16 штук.

Использование калькулятора

Гораздо проще использовать калькулятор для расчета металлочерепицы, который есть у каждого ответственного производителя на официальном сайте. Как правило, для этого необходимо выполнить несколько несложных шагов:

  1. Указать тип крыши – одно-, двускатная, вальмовая, шатровая или мансардная.
  2. Обозначить основные размеры – ширина и длина скатов и коньков.
  3. Выбрать подходящий кровельный материал.

Онлайн-калькулятор в автоматическом режиме просчитает необходимое количество листов металлочерепицы и выдаст вам готовый результат. Таким же образом можно посчитать и основные виды доборных элементов в зависимости от конструкции крыши. Перейти к калькулятору металлочерепицы Grand Line.

Расчет доборных элементов и крепежа

Доборные элементы – неотъемлемые составляющие качественной кровельной системы из металлочерепицы. Одними из основных изделий являются разнообразные планки – коньковые, торцевые, карнизные, ендовы. Как правило, они выпускаются стандартной длины 2 м и рассчитываются с учетом протяженности того или иного конструктивного элемента кровельной системы и оптимальной величины нахлестка для соединения между собой 100 мм.

Рисунок 6. Существующие виды доборных элементов и их расположение на кровле.jpg

Рисунок 6. Существующие виды доборных элементов и их расположение на кровле

Крепление металлочерепицы к обрешетке производится специальными саморезами с каучуковыми шайбами для обеспечения герметичности мест фиксации.

Фото 7. Саморезы для крепления металлочерепичных листов.jpg

Фото 7. Саморезы для крепления металлочерепичных листов

Средний расход саморезов – 8-9 штук на квадратный метр с учетом того, что к первому брусу обрешетки кровельный лист крепится в каждой волне.

Полезное видео о том, какие саморезы лучше покапать для металлической черепицы:


Рисунок 8. Схема крепления листа металлической черепицы.jpg

Рисунок 8. Схема крепления листа металлической черепицы

Как видите, посчитать, сколько надо металлочерепицы на крышу, совсем несложно и вполне под силу любому желающему. Главное – понять принцип расчета и в дальнейшем каких-либо сложностей возникнуть не должно.

Металлочерепица Grand Line Classic, Полиэстер, сигнально-синий (RAL 5005) 0,45 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 335 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Velur20, мокрый асфальт (RAL 7024) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 594.88 руб/м²
Подробнее
© СтройПартнер | st-par.ru

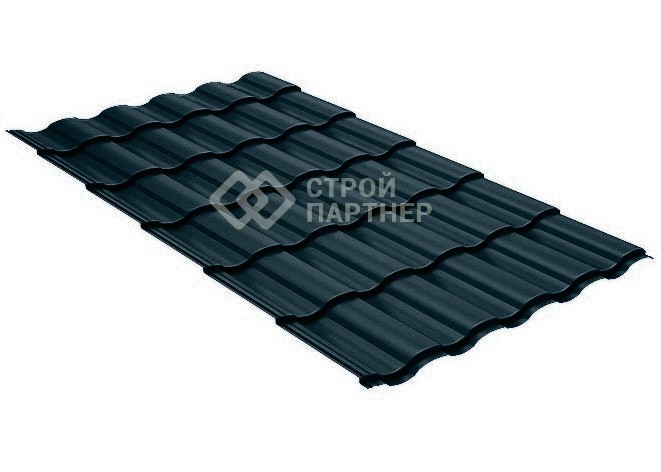

Металлочерепица Grand Line Kredo, Полиэстер, мокрый асфальт (RAL 7024) 0,45 мм

Металлочерепица с закругленной формой гребня и мягкими и ровными линиями, отражающими Сред...
От 347 руб/м²
Подробнее
© СтройПартнер | st-par.ru

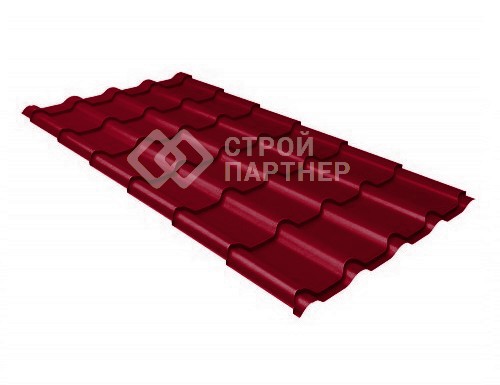

Металлочерепица Grand Line Kamea, Полиэстер, красное вино (RAL 3005) 0,45 мм

Металлочерепица в стильном и современном профиле Камея с покрытием Полиэстер с гладкой гля...
От 347 руб/м²
Подробнее
© СтройПартнер | st-par.ru

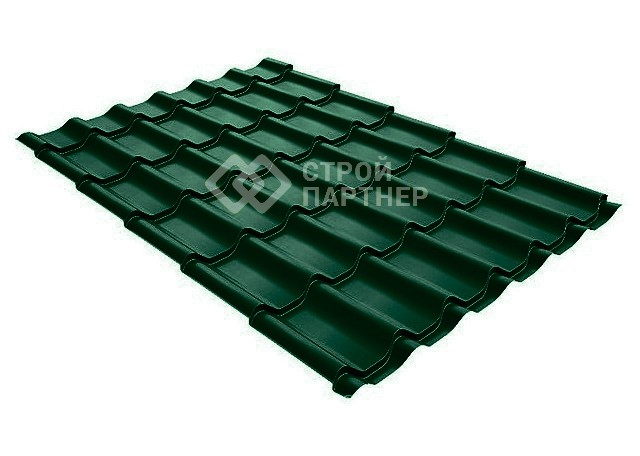

Металлочерепица Grand Line Classic, Полиэстер, зеленый мох (RAL 6005) 0,45 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 335 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Classic, Satin, красное вино (RAL 3005) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 372 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Modern, Полиэстер, сигнально-синий (RAL 5005) 0,4 мм

Металлочерепица в профиле Modern, форма которого приближена к классической керамической че...
От 287 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Металлочерепица Grand Line Kvinta plus, Полиэстер, зеленый мох (RAL 6005) 0,45 мм

Металлочерепица с симметричным профилем и оригинальными канавками, повышающими жесткость и...
От 349 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Кровельные материалы

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
