Крыша – одна из основных конструкций здания, которая служит для защиты от атмосферных осадков и теплоизоляции при обустройстве мансардного этажа. Ее вид выбирается еще на стадии проектирования объекта, так как нужно определить размеры и рассчитать все элементы кровли. В данной статье мы рассмотрим все основные и вспомогательные компоненты, необходимые для сооружения надежной кровельной системы.


Требования к системе

Кровельная система должна соответствовать требованиям безопасности и надежности. Изначально при устройстве крыши нужно определиться с уклоном. Самыми практичными считаются скатные типы крыш с углом наклона от 20°. Это минимальный показатель, эксперты рекомендуют делать угол наклона скатов больше. Однако все зависит от климатических условий региона и выбранного кровельного материала.


Рисунок 1. Конструкция стропильного каркаса

Основные требования, выдвигаемые к кровельным системам:

  • Качественная стропильная конструкция – должна сооружаться из надежных деталей в соответствии с проектной документацией и с учетом всех особенностей системы. Стандартные двускатные системы обойдутся намного дешевле сложных многоскатных конструкций.

  • Надежность и функциональность – покрытие должно обеспечивать защиту от любых осадков и сильных порывов ветра. Для этого рекомендуется обеспечить минимальное количество стыков при монтаже кровельного материала.

  • Возможность обслуживания – так, при устройстве односкатной крыши протечки вы обнаружите тогда, когда влага проступит на потолке внутри здания. Дефекты двускатной кровли с чердачным помещением вы сможете выявить и своевременно их устранить.


Нормативное регулирование

При устройстве крыши важно учитывать следующие факторы:

  • Наличие вентиляционного зазора между ветрогидроизоляционной мембраной (укладывается поверх слоя теплоизоляции) и покрытием на утепленных совмещенных крышах из штучных и листовых кровельных материалов.
  • Наличие пароизоляционной мембраны с внутренней стороны чердака или мансарды, перед слоем утеплителя. Она служит для защиты волокнистого теплоизоляционного материала от конденсата.
  • Несущие конструкции обычно сооружаются из пиломатериалов – сечение выбирается в зависимости от разновидности системы, веса «кровельного пирога» и предполагаемых эксплуатационных нагрузок.
  • Элементы безопасности подбираются с учетом вида и особенностей кровли – снегозадержатели, молниеотводы, лестницы, ходовые трапы и т.д.
  • При реконструкции существующей крыши проверяется состояние теплоизоляции – при недостаточной прочности и высокой влажности ее нужно полностью заменить. При удовлетворительных прочностных показателях утеплитель допускается просто просушить – для этого можно обустроить вентиляционные каналы в 2-х взаимно перпендикулярных направлениях или полностью раскрыть гидроизоляционную мембрану (при наличии такой возможности) на определенное время.


Рисунок 2. Основные конструктивные детали кровельной системы

Элементы крыши и их названия

Состав кровли определяется ее разновидностью и конструктивными особенностями. Одни элементы (скат, карниз, конек) присутствуют в конструкции обязательно, наличие других (ендовы, эркер, снегозащита) обусловлено типом и сложностью кровельной системы.

Рассмотрим названия элементов кровли, их расположение и назначение более подробно.

Фронтоны

Фронтон представляет собой завершение фасада здания (обычно треугольное). Ограничивается 2-мя скатами по боковым сторонам, а у основания – карнизом. Чаще выполняются из того же материала, что и стены. Но допускаются и другие варианты сооружения этих конструктивных элементов – например, обшивка OSB с последующей отделкой.


Фото 3. Внешний вид фронтона здания

Скаты – часть кровли, которая располагается между крайними стропильными ногами. Бывают разных конфигураций, наиболее распространены прямоугольные, треугольные, трапециевидные.


Рисунок 4. Схема кровли с обозначением скатов, карнизов и других конструктивных элементов

Эркер

Эркером называют выступающую из плоскости фасада часть помещения, которая увеличивает внутренней пространство жилья. Конструкция его крыши может быть 2-скатной, вальмовой, шатровой и другой, независимо от типа основной кровли.


Фото 5. Эркер в конструкции кровли

Мауэрлат

Мауэрлат – один из основных элементов крыши, который традиционно делается из бруса и выступает в качестве крайней нижней опоры для стропильных ног. Укладывается по периметру строения поверх наружных стен. Служит для распределения сосредоточенной нагрузки от точек опирания стропил по всей площади верхней части стен, а также для обеспечения связи кровли со стенами.


Фото 6. Мауэрлат из бруса

Лежень

Лежень представляет собой конструктивный элемент (как правило, из бруса), предназначенный для поддержания и увеличения прочности конька, а также различных упоров в строении кровли.


Рисунок 7. Лежень в конструкции двускатной кровельной системы

Балки перекрытия

Балки перекрытия могут быть составляющими элементами как перекрытия, так и крыши. В процессе постройки кровли на них опирают различные детали стропильной системы, особенно при обустройстве сложных кровельных конструкций. Монтируются непосредственно на несущие стены либо на мауэрлаты и лежни.


Фото 8. Балки перекрытия, совмещенные со стропильной системой

Карниз

Карнизом называется конструктивный элемент, отделяющий вертикальную плоскость фасада и край кровли. Обычно служит для защиты стен от атмосферных осадков, но может выполнять только декоративную функцию (при расположении между этажами в виде узкой горизонтальной полосы).


Фото 9. Внешний вид карнизного свеса


Фото 10. Междуэтажный карниз (гезимс)

Опорная рама

Опорная рама является одной из основных несущих конструкций. Состоит из вертикальных опор, установленных на лежни, и горизонтальных прогонов. Монтируется под коньком и в других слабых местах с целью создания дополнительных опор для стропильных ног.


Рисунок 11. Опорная рама стропильной системы

Конек

Конек представляет собой верхнюю точку стропильной системы, в которой скаты примыкают друг к другу. Одноименное название носит доборной элемент для создания герметичного соединения кровельного материала по линии стыка скатов.


Фото 12. Конек, который еще не подшили специальной планкой


Фото 13. Конек полукруглый для создания герметичного соединения в месте стыковки скатов

Стропилины основной крыши

Стропила являются основными элементами для кровли, которые воспринимают все нагрузки от веса «кровельного пирога». В верхней части стропила могут примыкать друг к другу, к коньковому брусу, упираться в коньковой прогон либо иметь отдельную опорную конструкцию. Изготавливаются из досок разного сечения.


Фото 14. Стропила кровельной системы

Кобылки

Кобылка – это элемент каркаса крыши, который служит для удлинения стропильных ног и образования карнизного свеса. Сооружаются из досок меньшего сечения, чем стропила, поскольку не воспринимают значительных нагрузок.


Рисунок 15. Кобылки в конструкции кровельного каркаса

Короб для софитов

Служит каркасом для обшивки карнизных свесов, снижает вероятность подрыва кровли под воздействием сильных порывов ветра. Сооружается из досок, подшивается специальными софитами из пластика или дерева.


Фото 16. Готовый короб для софитов

Угловые стропилины

Угловые (диагональные) стропила – деталь каркаса сложных многоскатных кровель. Являются самым длинным элементом системы, поэтому требуют особого внимания при монтаже.


Рисунок 17. Угловые стропильные ноги

Нарожники

Нарожник – конструктивная деталь для увеличения жесткости крепления угловых стропил. Устанавливаются на мауэрлат, балки перекрытия или специальные закладные детали.


Рисунок 18. Нарожники, установленные на мауэрлат

Стропилины эркера

Стропильные ноги эркера верхним концом фиксируются к центрирующему ядру, а нижним – на балки.


Рисунок 19. Стропила эркера, опирающиеся на центрирующее ядро

Нижний подкос

Служит для увеличения жесткости стропильного каркаса. Его нижний конец упирается в балку и вертикальную опору, а верхний – в стропильную ногу.


Рисунок 20. Нижний подкос

Вертикальная стойка

Вертикальные стойки выполняют функции подпор под стропильные ноги. Устанавливаются одним нижним концом на балку, а верхние упирается в стропилину.


Рисунок 21. Расположение вертикальных стоек в конструкции стропильного каркаса

Верхний подкос

Представляет собой элемент жесткости стропильной системы. Находится в верхней части стропильной системы, одним концом крепится к стропилине, а вторым – к горизонтальной затяжке.


Рисунок 22. Расположение верхнего подкоса

Горизонтальная затяжка

Горизонтальные затяжки предназначены для соединения 2-х стропил в единую конструкцию фермы.


Рисунок 23. Расположение горизонтальной затяжки

Подвесы конькового прогона

Усиливающие элементы в стропильных системах больших размеров. Располагаются вертикально, крепятся нижним концом к горизонтальной затяжке, а верхним – к стропилам или коньковому брусу.


Рисунок 24. Расположение подвесов конькового прогона

Ендовы

Ендова – один из ключевых узлов кровельной системы. Представляет собой внутренний угол, который образуется в месте примыкания двух скатов крыши. Данный узел подвержен значительным нагрузкам, так как в него сходятся и по нему отводятся все атмосферные осадки, попадающие на образующие его скаты.


Фото 25. Ендова крыши

Контробрешетка

Элемент «кровельного пирога», необходимый для обустройства вентиляционного зазора между слоем теплоизоляции с гидроизоляционной мембраной и покрытием. Для устройства применяются бруски толщиной 40-50 мм, которые монтируются вдоль стропильных ног.


Рисунок 26. Контробрешетка в конструкции крыши

Обрешетка

Обрешетка – сплошной или решетчатый настил, сооружаемый сверху стропил. Выступает в качестве основания для укладки кровельного покрытия, а также служит для усиления пространственной стропильной конструкции.


Фото 27. Обрешетка для укрытия кровли

Ветровые доски

Ветровые балки нужны для увеличения пространственной жесткости стропильного каркаса и минимизации риска подрыва кровли в результате сильных ветровых нагрузок.


Рисунок 28. Местоположение ветровой доски в кровельном карскасе

Карнизные доски

Улучшают внешний вид кровли, облегчают отделку карнизного свеса.


Рисунок 29. Карнизная доска

Кровельное покрытие

Основная задача кровельного материала – защита подкровельного пространства от дождя, снега и ветра, создание надежного, герметичного покрытия. Современный строительный рынок предлагает множество видов листовых и штучных материалов для укрытия крыши.


Рисунок 30. Разные виды кровельных покрытий

«Кровельный пирог»

«Кровельным пирогом» называют все составляющие кровли, обеспечивающие надежность, герметичность и долговечность покрытия:

  • Пароизоляционная мембрана – для предупреждения проникновения конденсата в слой теплоизоляции из минеральной ваты.
  • Теплоизоляционный материал (минвата)– для снижения теплопотерь и создания благоприятного климата на мансардном этаже или эксплуатируемом чердаке.
  • Ветрогидроизоляционная мембрана – для защиты минваты от увлажнения при незначительных протечках кровельного покрытия и от выдувания сквозняком волокон утеплителя.
  • Контробрешетка – для устройства вентиляционного зазора, который обеспечивает вентиляцию подкровельного пространства и предупреждает скопление конденсата на внутренней стороне кровельного покрытия.
  • Кровельное покрытие – для укрытия крыши.


Рисунок 31. Качественный «кровельный пирог» для устройства теплой крыши

Водостоки

Водосточная система необходима для отвода дождевой и талой воды со скатов, предотвращения чрезмерного увлажнения грунта возле фундамента и переувлажнения цокольной части здания. Водостоки бывают пластиковые, металлические и состоят из таких основных элементов:

  • Желоб – принимает воду со скатов и направляет ее в вертикальные водоотводящие конструкции.
  • Вертикальные водоотводы – отводят воду из желоба на поверхность почвы или по водосточным трубам в другое место.
  • Воронка – соединяют желоба с вертикальными водоотводами.
  • Держатели – фиксируют желоба к стропильной системе и трубы к фасаду здания.
  • Заглушки желоба, поворотные и соединительные детали.


Рисунок 32. Подробная схема системы водоотведения с кровли

Снегозащита

Снегозадержатели предотвращают лавинообразный сход снега с крыши и защищают систему водоотведения от чрезмерных нагрузок во время таяния снежного покрова. Крепление выполняется обязательно к обрешетке стропильного каркаса.


Рисунок 33. Разные виды снегозадержателей для крыши

Элементы вентиляции, выходящие на кровлю

Предназначены для устройства узла прохода вентиляционных и других труб через «кровельный пирог». Выпускаются разных видов в зависимости от кровельного материала, назначения и других факторов.


Фото 34. Разные виды элементов вентиляции

Мансардные окна

Мансардные окна отличаются от обычных усиленной конструкцией, что позволяет им выдерживать те же нагрузки, что и кровельное покрытие.


Фото 35. Мансардное окно

Планки

Различают несколько разновидностей планок в зависимости от назначения:

  • Карнизная – крепится к первому бруску обрешетки и служит для защиты подкровельного пространства от ветра, пыли и мусора.


Рисунок 36. Карнизная планка в кровельной системе

  • Коньковая – служит для подшивки конька, устанавливается сверху в месте примыкания двух скатов


Фото 37. Установленная на крыше коньковая планка

  • Фронтонная – монтируется в месте примыкания кровли к фронтонам, служит для защиты от продувания, попадания влаги и легкого мусора (листьев и т.д.).


Рисунок 38. Фронтонная планка в конструкции кровли

Капельник

Основное назначение капельника – обеспечить стекание влаги с гидроизоляционного материала в водосточный желоб.


Рисунок 39. Капельник в конструкции кровли

Софиты

Софиты – специальные изделия, предназначенные для подшивки карнизного свеса. Как правило, имеют перфорацию. Выпускаются разных видов по материалу изготовления и декоративным качествам.


Фото 40. Карнизный свес, подшитый софитами

Чердачные помещения

Этаж под крышей может быть жилым (мансарда) и нежилым (чердак). Мансарда является самостоятельным этажом с криволинейными потолками. Чердак обычно отличается гораздо меньшей высотой и используется только для хранения разных вещей.


Фото 41. Жилая мансарда


Фото 42. Нежилой чердак

[~DETAIL_TEXT] =>

Крыша – одна из основных конструкций здания, которая служит для защиты от атмосферных осадков и теплоизоляции при обустройстве мансардного этажа. Ее вид выбирается еще на стадии проектирования объекта, так как нужно определить размеры и рассчитать все элементы кровли. В данной статье мы рассмотрим все основные и вспомогательные компоненты, необходимые для сооружения надежной кровельной системы.


Требования к системе

Кровельная система должна соответствовать требованиям безопасности и надежности. Изначально при устройстве крыши нужно определиться с уклоном. Самыми практичными считаются скатные типы крыш с углом наклона от 20°. Это минимальный показатель, эксперты рекомендуют делать угол наклона скатов больше. Однако все зависит от климатических условий региона и выбранного кровельного материала.


Рисунок 1. Конструкция стропильного каркаса

Основные требования, выдвигаемые к кровельным системам:

  • Качественная стропильная конструкция – должна сооружаться из надежных деталей в соответствии с проектной документацией и с учетом всех особенностей системы. Стандартные двускатные системы обойдутся намного дешевле сложных многоскатных конструкций.

  • Надежность и функциональность – покрытие должно обеспечивать защиту от любых осадков и сильных порывов ветра. Для этого рекомендуется обеспечить минимальное количество стыков при монтаже кровельного материала.

  • Возможность обслуживания – так, при устройстве односкатной крыши протечки вы обнаружите тогда, когда влага проступит на потолке внутри здания. Дефекты двускатной кровли с чердачным помещением вы сможете выявить и своевременно их устранить.


Нормативное регулирование

При устройстве крыши важно учитывать следующие факторы:

  • Наличие вентиляционного зазора между ветрогидроизоляционной мембраной (укладывается поверх слоя теплоизоляции) и покрытием на утепленных совмещенных крышах из штучных и листовых кровельных материалов.
  • Наличие пароизоляционной мембраны с внутренней стороны чердака или мансарды, перед слоем утеплителя. Она служит для защиты волокнистого теплоизоляционного материала от конденсата.
  • Несущие конструкции обычно сооружаются из пиломатериалов – сечение выбирается в зависимости от разновидности системы, веса «кровельного пирога» и предполагаемых эксплуатационных нагрузок.
  • Элементы безопасности подбираются с учетом вида и особенностей кровли – снегозадержатели, молниеотводы, лестницы, ходовые трапы и т.д.
  • При реконструкции существующей крыши проверяется состояние теплоизоляции – при недостаточной прочности и высокой влажности ее нужно полностью заменить. При удовлетворительных прочностных показателях утеплитель допускается просто просушить – для этого можно обустроить вентиляционные каналы в 2-х взаимно перпендикулярных направлениях или полностью раскрыть гидроизоляционную мембрану (при наличии такой возможности) на определенное время.


Рисунок 2. Основные конструктивные детали кровельной системы

Элементы крыши и их названия

Состав кровли определяется ее разновидностью и конструктивными особенностями. Одни элементы (скат, карниз, конек) присутствуют в конструкции обязательно, наличие других (ендовы, эркер, снегозащита) обусловлено типом и сложностью кровельной системы.

Рассмотрим названия элементов кровли, их расположение и назначение более подробно.

Фронтоны

Фронтон представляет собой завершение фасада здания (обычно треугольное). Ограничивается 2-мя скатами по боковым сторонам, а у основания – карнизом. Чаще выполняются из того же материала, что и стены. Но допускаются и другие варианты сооружения этих конструктивных элементов – например, обшивка OSB с последующей отделкой.


Фото 3. Внешний вид фронтона здания

Скаты – часть кровли, которая располагается между крайними стропильными ногами. Бывают разных конфигураций, наиболее распространены прямоугольные, треугольные, трапециевидные.


Рисунок 4. Схема кровли с обозначением скатов, карнизов и других конструктивных элементов

Эркер

Эркером называют выступающую из плоскости фасада часть помещения, которая увеличивает внутренней пространство жилья. Конструкция его крыши может быть 2-скатной, вальмовой, шатровой и другой, независимо от типа основной кровли.


Фото 5. Эркер в конструкции кровли

Мауэрлат

Мауэрлат – один из основных элементов крыши, который традиционно делается из бруса и выступает в качестве крайней нижней опоры для стропильных ног. Укладывается по периметру строения поверх наружных стен. Служит для распределения сосредоточенной нагрузки от точек опирания стропил по всей площади верхней части стен, а также для обеспечения связи кровли со стенами.


Фото 6. Мауэрлат из бруса

Лежень

Лежень представляет собой конструктивный элемент (как правило, из бруса), предназначенный для поддержания и увеличения прочности конька, а также различных упоров в строении кровли.


Рисунок 7. Лежень в конструкции двускатной кровельной системы

Балки перекрытия

Балки перекрытия могут быть составляющими элементами как перекрытия, так и крыши. В процессе постройки кровли на них опирают различные детали стропильной системы, особенно при обустройстве сложных кровельных конструкций. Монтируются непосредственно на несущие стены либо на мауэрлаты и лежни.


Фото 8. Балки перекрытия, совмещенные со стропильной системой

Карниз

Карнизом называется конструктивный элемент, отделяющий вертикальную плоскость фасада и край кровли. Обычно служит для защиты стен от атмосферных осадков, но может выполнять только декоративную функцию (при расположении между этажами в виде узкой горизонтальной полосы).


Фото 9. Внешний вид карнизного свеса


Фото 10. Междуэтажный карниз (гезимс)

Опорная рама

Опорная рама является одной из основных несущих конструкций. Состоит из вертикальных опор, установленных на лежни, и горизонтальных прогонов. Монтируется под коньком и в других слабых местах с целью создания дополнительных опор для стропильных ног.


Рисунок 11. Опорная рама стропильной системы

Конек

Конек представляет собой верхнюю точку стропильной системы, в которой скаты примыкают друг к другу. Одноименное название носит доборной элемент для создания герметичного соединения кровельного материала по линии стыка скатов.


Фото 12. Конек, который еще не подшили специальной планкой


Фото 13. Конек полукруглый для создания герметичного соединения в месте стыковки скатов

Стропилины основной крыши

Стропила являются основными элементами для кровли, которые воспринимают все нагрузки от веса «кровельного пирога». В верхней части стропила могут примыкать друг к другу, к коньковому брусу, упираться в коньковой прогон либо иметь отдельную опорную конструкцию. Изготавливаются из досок разного сечения.


Фото 14. Стропила кровельной системы

Кобылки

Кобылка – это элемент каркаса крыши, который служит для удлинения стропильных ног и образования карнизного свеса. Сооружаются из досок меньшего сечения, чем стропила, поскольку не воспринимают значительных нагрузок.


Рисунок 15. Кобылки в конструкции кровельного каркаса

Короб для софитов

Служит каркасом для обшивки карнизных свесов, снижает вероятность подрыва кровли под воздействием сильных порывов ветра. Сооружается из досок, подшивается специальными софитами из пластика или дерева.


Фото 16. Готовый короб для софитов

Угловые стропилины

Угловые (диагональные) стропила – деталь каркаса сложных многоскатных кровель. Являются самым длинным элементом системы, поэтому требуют особого внимания при монтаже.


Рисунок 17. Угловые стропильные ноги

Нарожники

Нарожник – конструктивная деталь для увеличения жесткости крепления угловых стропил. Устанавливаются на мауэрлат, балки перекрытия или специальные закладные детали.


Рисунок 18. Нарожники, установленные на мауэрлат

Стропилины эркера

Стропильные ноги эркера верхним концом фиксируются к центрирующему ядру, а нижним – на балки.


Рисунок 19. Стропила эркера, опирающиеся на центрирующее ядро

Нижний подкос

Служит для увеличения жесткости стропильного каркаса. Его нижний конец упирается в балку и вертикальную опору, а верхний – в стропильную ногу.


Рисунок 20. Нижний подкос

Вертикальная стойка

Вертикальные стойки выполняют функции подпор под стропильные ноги. Устанавливаются одним нижним концом на балку, а верхние упирается в стропилину.


Рисунок 21. Расположение вертикальных стоек в конструкции стропильного каркаса

Верхний подкос

Представляет собой элемент жесткости стропильной системы. Находится в верхней части стропильной системы, одним концом крепится к стропилине, а вторым – к горизонтальной затяжке.


Рисунок 22. Расположение верхнего подкоса

Горизонтальная затяжка

Горизонтальные затяжки предназначены для соединения 2-х стропил в единую конструкцию фермы.


Рисунок 23. Расположение горизонтальной затяжки

Подвесы конькового прогона

Усиливающие элементы в стропильных системах больших размеров. Располагаются вертикально, крепятся нижним концом к горизонтальной затяжке, а верхним – к стропилам или коньковому брусу.


Рисунок 24. Расположение подвесов конькового прогона

Ендовы

Ендова – один из ключевых узлов кровельной системы. Представляет собой внутренний угол, который образуется в месте примыкания двух скатов крыши. Данный узел подвержен значительным нагрузкам, так как в него сходятся и по нему отводятся все атмосферные осадки, попадающие на образующие его скаты.


Фото 25. Ендова крыши

Контробрешетка

Элемент «кровельного пирога», необходимый для обустройства вентиляционного зазора между слоем теплоизоляции с гидроизоляционной мембраной и покрытием. Для устройства применяются бруски толщиной 40-50 мм, которые монтируются вдоль стропильных ног.


Рисунок 26. Контробрешетка в конструкции крыши

Обрешетка

Обрешетка – сплошной или решетчатый настил, сооружаемый сверху стропил. Выступает в качестве основания для укладки кровельного покрытия, а также служит для усиления пространственной стропильной конструкции.


Фото 27. Обрешетка для укрытия кровли

Ветровые доски

Ветровые балки нужны для увеличения пространственной жесткости стропильного каркаса и минимизации риска подрыва кровли в результате сильных ветровых нагрузок.


Рисунок 28. Местоположение ветровой доски в кровельном карскасе

Карнизные доски

Улучшают внешний вид кровли, облегчают отделку карнизного свеса.


Рисунок 29. Карнизная доска

Кровельное покрытие

Основная задача кровельного материала – защита подкровельного пространства от дождя, снега и ветра, создание надежного, герметичного покрытия. Современный строительный рынок предлагает множество видов листовых и штучных материалов для укрытия крыши.


Рисунок 30. Разные виды кровельных покрытий

«Кровельный пирог»

«Кровельным пирогом» называют все составляющие кровли, обеспечивающие надежность, герметичность и долговечность покрытия:

  • Пароизоляционная мембрана – для предупреждения проникновения конденсата в слой теплоизоляции из минеральной ваты.
  • Теплоизоляционный материал (минвата)– для снижения теплопотерь и создания благоприятного климата на мансардном этаже или эксплуатируемом чердаке.
  • Ветрогидроизоляционная мембрана – для защиты минваты от увлажнения при незначительных протечках кровельного покрытия и от выдувания сквозняком волокон утеплителя.
  • Контробрешетка – для устройства вентиляционного зазора, который обеспечивает вентиляцию подкровельного пространства и предупреждает скопление конденсата на внутренней стороне кровельного покрытия.
  • Кровельное покрытие – для укрытия крыши.


Рисунок 31. Качественный «кровельный пирог» для устройства теплой крыши

Водостоки

Водосточная система необходима для отвода дождевой и талой воды со скатов, предотвращения чрезмерного увлажнения грунта возле фундамента и переувлажнения цокольной части здания. Водостоки бывают пластиковые, металлические и состоят из таких основных элементов:

  • Желоб – принимает воду со скатов и направляет ее в вертикальные водоотводящие конструкции.
  • Вертикальные водоотводы – отводят воду из желоба на поверхность почвы или по водосточным трубам в другое место.
  • Воронка – соединяют желоба с вертикальными водоотводами.
  • Держатели – фиксируют желоба к стропильной системе и трубы к фасаду здания.
  • Заглушки желоба, поворотные и соединительные детали.


Рисунок 32. Подробная схема системы водоотведения с кровли

Снегозащита

Снегозадержатели предотвращают лавинообразный сход снега с крыши и защищают систему водоотведения от чрезмерных нагрузок во время таяния снежного покрова. Крепление выполняется обязательно к обрешетке стропильного каркаса.


Рисунок 33. Разные виды снегозадержателей для крыши

Элементы вентиляции, выходящие на кровлю

Предназначены для устройства узла прохода вентиляционных и других труб через «кровельный пирог». Выпускаются разных видов в зависимости от кровельного материала, назначения и других факторов.


Фото 34. Разные виды элементов вентиляции

Мансардные окна

Мансардные окна отличаются от обычных усиленной конструкцией, что позволяет им выдерживать те же нагрузки, что и кровельное покрытие.


Фото 35. Мансардное окно

Планки

Различают несколько разновидностей планок в зависимости от назначения:

  • Карнизная – крепится к первому бруску обрешетки и служит для защиты подкровельного пространства от ветра, пыли и мусора.


Рисунок 36. Карнизная планка в кровельной системе

  • Коньковая – служит для подшивки конька, устанавливается сверху в месте примыкания двух скатов


Фото 37. Установленная на крыше коньковая планка

  • Фронтонная – монтируется в месте примыкания кровли к фронтонам, служит для защиты от продувания, попадания влаги и легкого мусора (листьев и т.д.).


Рисунок 38. Фронтонная планка в конструкции кровли

Капельник

Основное назначение капельника – обеспечить стекание влаги с гидроизоляционного материала в водосточный желоб.


Рисунок 39. Капельник в конструкции кровли

Софиты

Софиты – специальные изделия, предназначенные для подшивки карнизного свеса. Как правило, имеют перфорацию. Выпускаются разных видов по материалу изготовления и декоративным качествам.


Фото 40. Карнизный свес, подшитый софитами

Чердачные помещения

Этаж под крышей может быть жилым (мансарда) и нежилым (чердак). Мансарда является самостоятельным этажом с криволинейными потолками. Чердак обычно отличается гораздо меньшей высотой и используется только для хранения разных вещей.


Фото 41. Жилая мансарда


Фото 42. Нежилой чердак

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 02.08.2019 15:21:24 [~DATE_CREATE] => 02.08.2019 15:21:24 [CREATED_BY] => 1366671 [~CREATED_BY] => 1366671 [TIMESTAMP_X] => 16.08.2019 12:58:43 [~TIMESTAMP_X] => 16.08.2019 12:58:43 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 475 [~IBLOCK_SECTION_ID] => 475 [DETAIL_PAGE_URL] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/ [~DETAIL_PAGE_URL] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 11808050 [TIMESTAMP_X] => 02.08.2019 15:30:54 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 24225 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/489 [FILE_NAME] => krovlya-elementy.jpg [ORIGINAL_NAME] => кровля элементы.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => f0abada459a29a5292c5a67a1e631442 [~src] => [SRC] => /upload/iblock/489/krovlya-elementy.jpg [ALT] => Какие бывают элементы кровли? [TITLE] => Какие бывают элементы кровли? ) [~PREVIEW_PICTURE] => 11808050 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 25523 [~EXTERNAL_ID] => 25523 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_KEYWORDS] => [ELEMENT_META_KEYWORDS] => [ELEMENT_META_TITLE] => Элементы кровли: виды, названия и назначение [ELEMENT_META_DESCRIPTION] => Рассматриваем все основные элементы крыши и стропильной системы в частности, их названия и назначение. Какие требования выдвигаются к кровельной системе? [SECTION_META_TITLE] => Статьи о кровле и кровельных материалах [SECTION_META_DESCRIPTION] => В рубрике собрана база знаний о кровле и кровельных материалах от наших специалистов. Вы можете проконсультироваться с нами по тел: +7(495)215-00-80. [SECTION_PAGE_TITLE] => Статьи о кровле и кровельных материалах от специалистов СтройПартнёр ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 153740674 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 153740666 [1] => 153740667 [2] => 153740668 [3] => 153740669 [4] => 153740670 [5] => 153740671 [6] => 153740672 ) [VALUE] => Array ( [0] => 17483 [1] => 17490 [2] => 15367 [3] => 25269 [4] => 17525 [5] => 17553 [6] => 16266 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 17483 [1] => 17490 [2] => 15367 [3] => 25269 [4] => 17525 [5] => 17553 [6] => 16266 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 27.07.2017 09:56:31 [~TIMESTAMP_X] => 27.07.2017 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 25.05.2017 09:49:00 [~DATE_CREATE] => 25.05.2017 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 2017-07-27 09:56:31 [~TIMESTAMP_X] => 2017-07-27 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 2017-05-25 09:49:00 [~DATE_CREATE] => 2017-05-25 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_KEYWORDS] => [ELEMENT_META_TITLE] => Кровельные материалы [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Кровельные материалы [SECTION_META_TITLE] => Статьи о кровле и кровельных материалах [SECTION_META_DESCRIPTION] => В рубрике собрана база знаний о кровле и кровельных материалах от наших специалистов. Вы можете проконсультироваться с нами по тел: +7(495)215-00-80. [SECTION_PAGE_TITLE] => Статьи о кровле и кровельных материалах от специалистов СтройПартнёр ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/?action=BUY&id=25523 [BUY_URL] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/?action=BUY&id=25523 [~ADD_URL] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/?action=ADD2BASKET&id=25523 [ADD_URL] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/?action=ADD2BASKET&id=25523 [LINK_URL] => link.php?PARENT_ELEMENT_ID=25523 [~SUBSCRIBE_URL] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/?action=SUBSCRIBE_PRODUCT&id=25523 [SUBSCRIBE_URL] => /info/stati-o-krovle/kakie-byvayut-ehlementy-krovli/?action=SUBSCRIBE_PRODUCT&id=25523 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjU1MjMiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDFhXHUwNDMwXHUwNDNhXHUwNDM4XHUwNDM1IFx1MDQzMVx1MDQ0Ylx1MDQzMlx1MDQzMFx1MDQ0ZVx1MDQ0MiBcdTA0NGRcdTA0M2JcdTA0MzVcdTA0M2NcdTA0MzVcdTA0M2RcdTA0NDJcdTA0NGIgXHUwNDNhXHUwNDQwXHUwNDNlXHUwNDMyXHUwNDNiXHUwNDM4PyIsImNhdGVnb3J5X2lkIjoiNDc1IiwiY2F0ZWdvcnkiOnsiNDc1IjoiXHUwNDFhXHUwNDQwXHUwNDNlXHUwNDMyXHUwNDM1XHUwNDNiXHUwNDRjXHUwNDNkXHUwNDRiXHUwNDM1IFx1MDQzY1x1MDQzMFx1MDQ0Mlx1MDQzNVx1MDQ0MFx1MDQzOFx1MDQzMFx1MDQzYlx1MDQ0YiJ9LCJwcmljZSI6bnVsbCwiY3VycmVuY3kiOm51bGx9 [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 25523; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 125811 [PRODUCTS] => Array ( [0] => 17483 [1] => 17490 [2] => 15367 [3] => 25269 [4] => 17525 [5] => 17553 [6] => 16266 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Крыша – одна из основных конструкций здания, которая служит для защиты от атмосферных осадков и теплоизоляции при обустройстве мансардного этажа. Ее вид выбирается еще на стадии проектирования объекта, так как нужно определить размеры и рассчитать все элементы кровли. В данной статье мы рассмотрим все основные и вспомогательные компоненты, необходимые для сооружения надежной кровельной системы.


Требования к системе

Кровельная система должна соответствовать требованиям безопасности и надежности. Изначально при устройстве крыши нужно определиться с уклоном. Самыми практичными считаются скатные типы крыш с углом наклона от 20°. Это минимальный показатель, эксперты рекомендуют делать угол наклона скатов больше. Однако все зависит от климатических условий региона и выбранного кровельного материала.


Рисунок 1. Конструкция стропильного каркаса

Основные требования, выдвигаемые к кровельным системам:

  • Качественная стропильная конструкция – должна сооружаться из надежных деталей в соответствии с проектной документацией и с учетом всех особенностей системы. Стандартные двускатные системы обойдутся намного дешевле сложных многоскатных конструкций.

  • Надежность и функциональность – покрытие должно обеспечивать защиту от любых осадков и сильных порывов ветра. Для этого рекомендуется обеспечить минимальное количество стыков при монтаже кровельного материала.

  • Возможность обслуживания – так, при устройстве односкатной крыши протечки вы обнаружите тогда, когда влага проступит на потолке внутри здания. Дефекты двускатной кровли с чердачным помещением вы сможете выявить и своевременно их устранить.


Нормативное регулирование

При устройстве крыши важно учитывать следующие факторы:

  • Наличие вентиляционного зазора между ветрогидроизоляционной мембраной (укладывается поверх слоя теплоизоляции) и покрытием на утепленных совмещенных крышах из штучных и листовых кровельных материалов.
  • Наличие пароизоляционной мембраны с внутренней стороны чердака или мансарды, перед слоем утеплителя. Она служит для защиты волокнистого теплоизоляционного материала от конденсата.
  • Несущие конструкции обычно сооружаются из пиломатериалов – сечение выбирается в зависимости от разновидности системы, веса «кровельного пирога» и предполагаемых эксплуатационных нагрузок.
  • Элементы безопасности подбираются с учетом вида и особенностей кровли – снегозадержатели, молниеотводы, лестницы, ходовые трапы и т.д.
  • При реконструкции существующей крыши проверяется состояние теплоизоляции – при недостаточной прочности и высокой влажности ее нужно полностью заменить. При удовлетворительных прочностных показателях утеплитель допускается просто просушить – для этого можно обустроить вентиляционные каналы в 2-х взаимно перпендикулярных направлениях или полностью раскрыть гидроизоляционную мембрану (при наличии такой возможности) на определенное время.


Рисунок 2. Основные конструктивные детали кровельной системы

Элементы крыши и их названия

Состав кровли определяется ее разновидностью и конструктивными особенностями. Одни элементы (скат, карниз, конек) присутствуют в конструкции обязательно, наличие других (ендовы, эркер, снегозащита) обусловлено типом и сложностью кровельной системы.

Рассмотрим названия элементов кровли, их расположение и назначение более подробно.

Фронтоны

Фронтон представляет собой завершение фасада здания (обычно треугольное). Ограничивается 2-мя скатами по боковым сторонам, а у основания – карнизом. Чаще выполняются из того же материала, что и стены. Но допускаются и другие варианты сооружения этих конструктивных элементов – например, обшивка OSB с последующей отделкой.


Фото 3. Внешний вид фронтона здания

Скаты – часть кровли, которая располагается между крайними стропильными ногами. Бывают разных конфигураций, наиболее распространены прямоугольные, треугольные, трапециевидные.


Рисунок 4. Схема кровли с обозначением скатов, карнизов и других конструктивных элементов

Эркер

Эркером называют выступающую из плоскости фасада часть помещения, которая увеличивает внутренней пространство жилья. Конструкция его крыши может быть 2-скатной, вальмовой, шатровой и другой, независимо от типа основной кровли.


Фото 5. Эркер в конструкции кровли

Мауэрлат

Мауэрлат – один из основных элементов крыши, который традиционно делается из бруса и выступает в качестве крайней нижней опоры для стропильных ног. Укладывается по периметру строения поверх наружных стен. Служит для распределения сосредоточенной нагрузки от точек опирания стропил по всей площади верхней части стен, а также для обеспечения связи кровли со стенами.


Фото 6. Мауэрлат из бруса

Лежень

Лежень представляет собой конструктивный элемент (как правило, из бруса), предназначенный для поддержания и увеличения прочности конька, а также различных упоров в строении кровли.


Рисунок 7. Лежень в конструкции двускатной кровельной системы

Балки перекрытия

Балки перекрытия могут быть составляющими элементами как перекрытия, так и крыши. В процессе постройки кровли на них опирают различные детали стропильной системы, особенно при обустройстве сложных кровельных конструкций. Монтируются непосредственно на несущие стены либо на мауэрлаты и лежни.


Фото 8. Балки перекрытия, совмещенные со стропильной системой

Карниз

Карнизом называется конструктивный элемент, отделяющий вертикальную плоскость фасада и край кровли. Обычно служит для защиты стен от атмосферных осадков, но может выполнять только декоративную функцию (при расположении между этажами в виде узкой горизонтальной полосы).


Фото 9. Внешний вид карнизного свеса


Фото 10. Междуэтажный карниз (гезимс)

Опорная рама

Опорная рама является одной из основных несущих конструкций. Состоит из вертикальных опор, установленных на лежни, и горизонтальных прогонов. Монтируется под коньком и в других слабых местах с целью создания дополнительных опор для стропильных ног.


Рисунок 11. Опорная рама стропильной системы

Конек

Конек представляет собой верхнюю точку стропильной системы, в которой скаты примыкают друг к другу. Одноименное название носит доборной элемент для создания герметичного соединения кровельного материала по линии стыка скатов.


Фото 12. Конек, который еще не подшили специальной планкой


Фото 13. Конек полукруглый для создания герметичного соединения в месте стыковки скатов

Стропилины основной крыши

Стропила являются основными элементами для кровли, которые воспринимают все нагрузки от веса «кровельного пирога». В верхней части стропила могут примыкать друг к другу, к коньковому брусу, упираться в коньковой прогон либо иметь отдельную опорную конструкцию. Изготавливаются из досок разного сечения.


Фото 14. Стропила кровельной системы

Кобылки

Кобылка – это элемент каркаса крыши, который служит для удлинения стропильных ног и образования карнизного свеса. Сооружаются из досок меньшего сечения, чем стропила, поскольку не воспринимают значительных нагрузок.


Рисунок 15. Кобылки в конструкции кровельного каркаса

Короб для софитов

Служит каркасом для обшивки карнизных свесов, снижает вероятность подрыва кровли под воздействием сильных порывов ветра. Сооружается из досок, подшивается специальными софитами из пластика или дерева.


Фото 16. Готовый короб для софитов

Угловые стропилины

Угловые (диагональные) стропила – деталь каркаса сложных многоскатных кровель. Являются самым длинным элементом системы, поэтому требуют особого внимания при монтаже.


Рисунок 17. Угловые стропильные ноги

Нарожники

Нарожник – конструктивная деталь для увеличения жесткости крепления угловых стропил. Устанавливаются на мауэрлат, балки перекрытия или специальные закладные детали.


Рисунок 18. Нарожники, установленные на мауэрлат

Стропилины эркера

Стропильные ноги эркера верхним концом фиксируются к центрирующему ядру, а нижним – на балки.


Рисунок 19. Стропила эркера, опирающиеся на центрирующее ядро

Нижний подкос

Служит для увеличения жесткости стропильного каркаса. Его нижний конец упирается в балку и вертикальную опору, а верхний – в стропильную ногу.


Рисунок 20. Нижний подкос

Вертикальная стойка

Вертикальные стойки выполняют функции подпор под стропильные ноги. Устанавливаются одним нижним концом на балку, а верхние упирается в стропилину.


Рисунок 21. Расположение вертикальных стоек в конструкции стропильного каркаса

Верхний подкос

Представляет собой элемент жесткости стропильной системы. Находится в верхней части стропильной системы, одним концом крепится к стропилине, а вторым – к горизонтальной затяжке.


Рисунок 22. Расположение верхнего подкоса

Горизонтальная затяжка

Горизонтальные затяжки предназначены для соединения 2-х стропил в единую конструкцию фермы.


Рисунок 23. Расположение горизонтальной затяжки

Подвесы конькового прогона

Усиливающие элементы в стропильных системах больших размеров. Располагаются вертикально, крепятся нижним концом к горизонтальной затяжке, а верхним – к стропилам или коньковому брусу.


Рисунок 24. Расположение подвесов конькового прогона

Ендовы

Ендова – один из ключевых узлов кровельной системы. Представляет собой внутренний угол, который образуется в месте примыкания двух скатов крыши. Данный узел подвержен значительным нагрузкам, так как в него сходятся и по нему отводятся все атмосферные осадки, попадающие на образующие его скаты.


Фото 25. Ендова крыши

Контробрешетка

Элемент «кровельного пирога», необходимый для обустройства вентиляционного зазора между слоем теплоизоляции с гидроизоляционной мембраной и покрытием. Для устройства применяются бруски толщиной 40-50 мм, которые монтируются вдоль стропильных ног.


Рисунок 26. Контробрешетка в конструкции крыши

Обрешетка

Обрешетка – сплошной или решетчатый настил, сооружаемый сверху стропил. Выступает в качестве основания для укладки кровельного покрытия, а также служит для усиления пространственной стропильной конструкции.


Фото 27. Обрешетка для укрытия кровли

Ветровые доски

Ветровые балки нужны для увеличения пространственной жесткости стропильного каркаса и минимизации риска подрыва кровли в результате сильных ветровых нагрузок.


Рисунок 28. Местоположение ветровой доски в кровельном карскасе

Карнизные доски

Улучшают внешний вид кровли, облегчают отделку карнизного свеса.


Рисунок 29. Карнизная доска

Кровельное покрытие

Основная задача кровельного материала – защита подкровельного пространства от дождя, снега и ветра, создание надежного, герметичного покрытия. Современный строительный рынок предлагает множество видов листовых и штучных материалов для укрытия крыши.


Рисунок 30. Разные виды кровельных покрытий

«Кровельный пирог»

«Кровельным пирогом» называют все составляющие кровли, обеспечивающие надежность, герметичность и долговечность покрытия:

  • Пароизоляционная мембрана – для предупреждения проникновения конденсата в слой теплоизоляции из минеральной ваты.
  • Теплоизоляционный материал (минвата)– для снижения теплопотерь и создания благоприятного климата на мансардном этаже или эксплуатируемом чердаке.
  • Ветрогидроизоляционная мембрана – для защиты минваты от увлажнения при незначительных протечках кровельного покрытия и от выдувания сквозняком волокон утеплителя.
  • Контробрешетка – для устройства вентиляционного зазора, который обеспечивает вентиляцию подкровельного пространства и предупреждает скопление конденсата на внутренней стороне кровельного покрытия.
  • Кровельное покрытие – для укрытия крыши.


Рисунок 31. Качественный «кровельный пирог» для устройства теплой крыши

Водостоки

Водосточная система необходима для отвода дождевой и талой воды со скатов, предотвращения чрезмерного увлажнения грунта возле фундамента и переувлажнения цокольной части здания. Водостоки бывают пластиковые, металлические и состоят из таких основных элементов:

  • Желоб – принимает воду со скатов и направляет ее в вертикальные водоотводящие конструкции.
  • Вертикальные водоотводы – отводят воду из желоба на поверхность почвы или по водосточным трубам в другое место.
  • Воронка – соединяют желоба с вертикальными водоотводами.
  • Держатели – фиксируют желоба к стропильной системе и трубы к фасаду здания.
  • Заглушки желоба, поворотные и соединительные детали.


Рисунок 32. Подробная схема системы водоотведения с кровли

Снегозащита

Снегозадержатели предотвращают лавинообразный сход снега с крыши и защищают систему водоотведения от чрезмерных нагрузок во время таяния снежного покрова. Крепление выполняется обязательно к обрешетке стропильного каркаса.


Рисунок 33. Разные виды снегозадержателей для крыши

Элементы вентиляции, выходящие на кровлю

Предназначены для устройства узла прохода вентиляционных и других труб через «кровельный пирог». Выпускаются разных видов в зависимости от кровельного материала, назначения и других факторов.


Фото 34. Разные виды элементов вентиляции

Мансардные окна

Мансардные окна отличаются от обычных усиленной конструкцией, что позволяет им выдерживать те же нагрузки, что и кровельное покрытие.


Фото 35. Мансардное окно

Планки

Различают несколько разновидностей планок в зависимости от назначения:

  • Карнизная – крепится к первому бруску обрешетки и служит для защиты подкровельного пространства от ветра, пыли и мусора.


Рисунок 36. Карнизная планка в кровельной системе

  • Коньковая – служит для подшивки конька, устанавливается сверху в месте примыкания двух скатов


Фото 37. Установленная на крыше коньковая планка

  • Фронтонная – монтируется в месте примыкания кровли к фронтонам, служит для защиты от продувания, попадания влаги и легкого мусора (листьев и т.д.).


Рисунок 38. Фронтонная планка в конструкции кровли

Капельник

Основное назначение капельника – обеспечить стекание влаги с гидроизоляционного материала в водосточный желоб.


Рисунок 39. Капельник в конструкции кровли

Софиты

Софиты – специальные изделия, предназначенные для подшивки карнизного свеса. Как правило, имеют перфорацию. Выпускаются разных видов по материалу изготовления и декоративным качествам.


Фото 40. Карнизный свес, подшитый софитами

Чердачные помещения

Этаж под крышей может быть жилым (мансарда) и нежилым (чердак). Мансарда является самостоятельным этажом с криволинейными потолками. Чердак обычно отличается гораздо меньшей высотой и используется только для хранения разных вещей.


Фото 41. Жилая мансарда


Фото 42. Нежилой чердак

Крыша – одна из основных конструкций здания, которая служит для защиты от атмосферных осадков и теплоизоляции при обустройстве мансардного этажа. Ее вид выбирается еще на стадии проектирования объекта, так как нужно определить размеры и рассчитать все элементы кровли. В данной статье мы рассмотрим все основные и вспомогательные компоненты, необходимые для сооружения надежной кровельной системы.


Требования к системе

Кровельная система должна соответствовать требованиям безопасности и надежности. Изначально при устройстве крыши нужно определиться с уклоном. Самыми практичными считаются скатные типы крыш с углом наклона от 20°. Это минимальный показатель, эксперты рекомендуют делать угол наклона скатов больше. Однако все зависит от климатических условий региона и выбранного кровельного материала.


Рисунок 1. Конструкция стропильного каркаса

Основные требования, выдвигаемые к кровельным системам:

  • Качественная стропильная конструкция – должна сооружаться из надежных деталей в соответствии с проектной документацией и с учетом всех особенностей системы. Стандартные двускатные системы обойдутся намного дешевле сложных многоскатных конструкций.

  • Надежность и функциональность – покрытие должно обеспечивать защиту от любых осадков и сильных порывов ветра. Для этого рекомендуется обеспечить минимальное количество стыков при монтаже кровельного материала.

  • Возможность обслуживания – так, при устройстве односкатной крыши протечки вы обнаружите тогда, когда влага проступит на потолке внутри здания. Дефекты двускатной кровли с чердачным помещением вы сможете выявить и своевременно их устранить.


Нормативное регулирование

При устройстве крыши важно учитывать следующие факторы:

  • Наличие вентиляционного зазора между ветрогидроизоляционной мембраной (укладывается поверх слоя теплоизоляции) и покрытием на утепленных совмещенных крышах из штучных и листовых кровельных материалов.
  • Наличие пароизоляционной мембраны с внутренней стороны чердака или мансарды, перед слоем утеплителя. Она служит для защиты волокнистого теплоизоляционного материала от конденсата.
  • Несущие конструкции обычно сооружаются из пиломатериалов – сечение выбирается в зависимости от разновидности системы, веса «кровельного пирога» и предполагаемых эксплуатационных нагрузок.
  • Элементы безопасности подбираются с учетом вида и особенностей кровли – снегозадержатели, молниеотводы, лестницы, ходовые трапы и т.д.
  • При реконструкции существующей крыши проверяется состояние теплоизоляции – при недостаточной прочности и высокой влажности ее нужно полностью заменить. При удовлетворительных прочностных показателях утеплитель допускается просто просушить – для этого можно обустроить вентиляционные каналы в 2-х взаимно перпендикулярных направлениях или полностью раскрыть гидроизоляционную мембрану (при наличии такой возможности) на определенное время.


Рисунок 2. Основные конструктивные детали кровельной системы

Элементы крыши и их названия

Состав кровли определяется ее разновидностью и конструктивными особенностями. Одни элементы (скат, карниз, конек) присутствуют в конструкции обязательно, наличие других (ендовы, эркер, снегозащита) обусловлено типом и сложностью кровельной системы.

Рассмотрим названия элементов кровли, их расположение и назначение более подробно.

Фронтоны

Фронтон представляет собой завершение фасада здания (обычно треугольное). Ограничивается 2-мя скатами по боковым сторонам, а у основания – карнизом. Чаще выполняются из того же материала, что и стены. Но допускаются и другие варианты сооружения этих конструктивных элементов – например, обшивка OSB с последующей отделкой.


Фото 3. Внешний вид фронтона здания

Скаты – часть кровли, которая располагается между крайними стропильными ногами. Бывают разных конфигураций, наиболее распространены прямоугольные, треугольные, трапециевидные.


Рисунок 4. Схема кровли с обозначением скатов, карнизов и других конструктивных элементов

Эркер

Эркером называют выступающую из плоскости фасада часть помещения, которая увеличивает внутренней пространство жилья. Конструкция его крыши может быть 2-скатной, вальмовой, шатровой и другой, независимо от типа основной кровли.


Фото 5. Эркер в конструкции кровли

Мауэрлат

Мауэрлат – один из основных элементов крыши, который традиционно делается из бруса и выступает в качестве крайней нижней опоры для стропильных ног. Укладывается по периметру строения поверх наружных стен. Служит для распределения сосредоточенной нагрузки от точек опирания стропил по всей площади верхней части стен, а также для обеспечения связи кровли со стенами.


Фото 6. Мауэрлат из бруса

Лежень

Лежень представляет собой конструктивный элемент (как правило, из бруса), предназначенный для поддержания и увеличения прочности конька, а также различных упоров в строении кровли.


Рисунок 7. Лежень в конструкции двускатной кровельной системы

Балки перекрытия

Балки перекрытия могут быть составляющими элементами как перекрытия, так и крыши. В процессе постройки кровли на них опирают различные детали стропильной системы, особенно при обустройстве сложных кровельных конструкций. Монтируются непосредственно на несущие стены либо на мауэрлаты и лежни.


Фото 8. Балки перекрытия, совмещенные со стропильной системой

Карниз

Карнизом называется конструктивный элемент, отделяющий вертикальную плоскость фасада и край кровли. Обычно служит для защиты стен от атмосферных осадков, но может выполнять только декоративную функцию (при расположении между этажами в виде узкой горизонтальной полосы).


Фото 9. Внешний вид карнизного свеса


Фото 10. Междуэтажный карниз (гезимс)

Опорная рама

Опорная рама является одной из основных несущих конструкций. Состоит из вертикальных опор, установленных на лежни, и горизонтальных прогонов. Монтируется под коньком и в других слабых местах с целью создания дополнительных опор для стропильных ног.


Рисунок 11. Опорная рама стропильной системы

Конек

Конек представляет собой верхнюю точку стропильной системы, в которой скаты примыкают друг к другу. Одноименное название носит доборной элемент для создания герметичного соединения кровельного материала по линии стыка скатов.


Фото 12. Конек, который еще не подшили специальной планкой


Фото 13. Конек полукруглый для создания герметичного соединения в месте стыковки скатов

Стропилины основной крыши

Стропила являются основными элементами для кровли, которые воспринимают все нагрузки от веса «кровельного пирога». В верхней части стропила могут примыкать друг к другу, к коньковому брусу, упираться в коньковой прогон либо иметь отдельную опорную конструкцию. Изготавливаются из досок разного сечения.


Фото 14. Стропила кровельной системы

Кобылки

Кобылка – это элемент каркаса крыши, который служит для удлинения стропильных ног и образования карнизного свеса. Сооружаются из досок меньшего сечения, чем стропила, поскольку не воспринимают значительных нагрузок.


Рисунок 15. Кобылки в конструкции кровельного каркаса

Короб для софитов

Служит каркасом для обшивки карнизных свесов, снижает вероятность подрыва кровли под воздействием сильных порывов ветра. Сооружается из досок, подшивается специальными софитами из пластика или дерева.


Фото 16. Готовый короб для софитов

Угловые стропилины

Угловые (диагональные) стропила – деталь каркаса сложных многоскатных кровель. Являются самым длинным элементом системы, поэтому требуют особого внимания при монтаже.


Рисунок 17. Угловые стропильные ноги

Нарожники

Нарожник – конструктивная деталь для увеличения жесткости крепления угловых стропил. Устанавливаются на мауэрлат, балки перекрытия или специальные закладные детали.


Рисунок 18. Нарожники, установленные на мауэрлат

Стропилины эркера

Стропильные ноги эркера верхним концом фиксируются к центрирующему ядру, а нижним – на балки.


Рисунок 19. Стропила эркера, опирающиеся на центрирующее ядро

Нижний подкос

Служит для увеличения жесткости стропильного каркаса. Его нижний конец упирается в балку и вертикальную опору, а верхний – в стропильную ногу.


Рисунок 20. Нижний подкос

Вертикальная стойка

Вертикальные стойки выполняют функции подпор под стропильные ноги. Устанавливаются одним нижним концом на балку, а верхние упирается в стропилину.


Рисунок 21. Расположение вертикальных стоек в конструкции стропильного каркаса

Верхний подкос

Представляет собой элемент жесткости стропильной системы. Находится в верхней части стропильной системы, одним концом крепится к стропилине, а вторым – к горизонтальной затяжке.


Рисунок 22. Расположение верхнего подкоса

Горизонтальная затяжка

Горизонтальные затяжки предназначены для соединения 2-х стропил в единую конструкцию фермы.


Рисунок 23. Расположение горизонтальной затяжки

Подвесы конькового прогона

Усиливающие элементы в стропильных системах больших размеров. Располагаются вертикально, крепятся нижним концом к горизонтальной затяжке, а верхним – к стропилам или коньковому брусу.


Рисунок 24. Расположение подвесов конькового прогона

Ендовы

Ендова – один из ключевых узлов кровельной системы. Представляет собой внутренний угол, который образуется в месте примыкания двух скатов крыши. Данный узел подвержен значительным нагрузкам, так как в него сходятся и по нему отводятся все атмосферные осадки, попадающие на образующие его скаты.


Фото 25. Ендова крыши

Контробрешетка

Элемент «кровельного пирога», необходимый для обустройства вентиляционного зазора между слоем теплоизоляции с гидроизоляционной мембраной и покрытием. Для устройства применяются бруски толщиной 40-50 мм, которые монтируются вдоль стропильных ног.


Рисунок 26. Контробрешетка в конструкции крыши

Обрешетка

Обрешетка – сплошной или решетчатый настил, сооружаемый сверху стропил. Выступает в качестве основания для укладки кровельного покрытия, а также служит для усиления пространственной стропильной конструкции.


Фото 27. Обрешетка для укрытия кровли

Ветровые доски

Ветровые балки нужны для увеличения пространственной жесткости стропильного каркаса и минимизации риска подрыва кровли в результате сильных ветровых нагрузок.


Рисунок 28. Местоположение ветровой доски в кровельном карскасе

Карнизные доски

Улучшают внешний вид кровли, облегчают отделку карнизного свеса.


Рисунок 29. Карнизная доска

Кровельное покрытие

Основная задача кровельного материала – защита подкровельного пространства от дождя, снега и ветра, создание надежного, герметичного покрытия. Современный строительный рынок предлагает множество видов листовых и штучных материалов для укрытия крыши.


Рисунок 30. Разные виды кровельных покрытий

«Кровельный пирог»

«Кровельным пирогом» называют все составляющие кровли, обеспечивающие надежность, герметичность и долговечность покрытия:

  • Пароизоляционная мембрана – для предупреждения проникновения конденсата в слой теплоизоляции из минеральной ваты.
  • Теплоизоляционный материал (минвата)– для снижения теплопотерь и создания благоприятного климата на мансардном этаже или эксплуатируемом чердаке.
  • Ветрогидроизоляционная мембрана – для защиты минваты от увлажнения при незначительных протечках кровельного покрытия и от выдувания сквозняком волокон утеплителя.
  • Контробрешетка – для устройства вентиляционного зазора, который обеспечивает вентиляцию подкровельного пространства и предупреждает скопление конденсата на внутренней стороне кровельного покрытия.
  • Кровельное покрытие – для укрытия крыши.


Рисунок 31. Качественный «кровельный пирог» для устройства теплой крыши

Водостоки

Водосточная система необходима для отвода дождевой и талой воды со скатов, предотвращения чрезмерного увлажнения грунта возле фундамента и переувлажнения цокольной части здания. Водостоки бывают пластиковые, металлические и состоят из таких основных элементов:

  • Желоб – принимает воду со скатов и направляет ее в вертикальные водоотводящие конструкции.
  • Вертикальные водоотводы – отводят воду из желоба на поверхность почвы или по водосточным трубам в другое место.
  • Воронка – соединяют желоба с вертикальными водоотводами.
  • Держатели – фиксируют желоба к стропильной системе и трубы к фасаду здания.
  • Заглушки желоба, поворотные и соединительные детали.


Рисунок 32. Подробная схема системы водоотведения с кровли

Снегозащита

Снегозадержатели предотвращают лавинообразный сход снега с крыши и защищают систему водоотведения от чрезмерных нагрузок во время таяния снежного покрова. Крепление выполняется обязательно к обрешетке стропильного каркаса.


Рисунок 33. Разные виды снегозадержателей для крыши

Элементы вентиляции, выходящие на кровлю

Предназначены для устройства узла прохода вентиляционных и других труб через «кровельный пирог». Выпускаются разных видов в зависимости от кровельного материала, назначения и других факторов.


Фото 34. Разные виды элементов вентиляции

Мансардные окна

Мансардные окна отличаются от обычных усиленной конструкцией, что позволяет им выдерживать те же нагрузки, что и кровельное покрытие.


Фото 35. Мансардное окно

Планки

Различают несколько разновидностей планок в зависимости от назначения:

  • Карнизная – крепится к первому бруску обрешетки и служит для защиты подкровельного пространства от ветра, пыли и мусора.


Рисунок 36. Карнизная планка в кровельной системе

  • Коньковая – служит для подшивки конька, устанавливается сверху в месте примыкания двух скатов


Фото 37. Установленная на крыше коньковая планка

  • Фронтонная – монтируется в месте примыкания кровли к фронтонам, служит для защиты от продувания, попадания влаги и легкого мусора (листьев и т.д.).


Рисунок 38. Фронтонная планка в конструкции кровли

Капельник

Основное назначение капельника – обеспечить стекание влаги с гидроизоляционного материала в водосточный желоб.


Рисунок 39. Капельник в конструкции кровли

Софиты

Софиты – специальные изделия, предназначенные для подшивки карнизного свеса. Как правило, имеют перфорацию. Выпускаются разных видов по материалу изготовления и декоративным качествам.


Фото 40. Карнизный свес, подшитый софитами

Чердачные помещения

Этаж под крышей может быть жилым (мансарда) и нежилым (чердак). Мансарда является самостоятельным этажом с криволинейными потолками. Чердак обычно отличается гораздо меньшей высотой и используется только для хранения разных вещей.


Фото 41. Жилая мансарда


Фото 42. Нежилой чердак

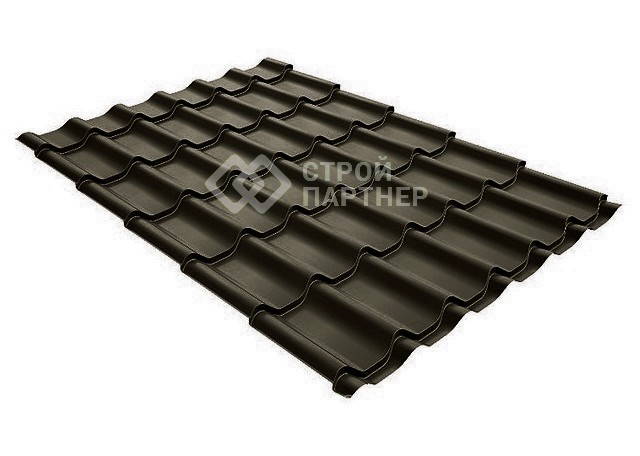

Металлочерепица Grand Line Classic, Pural, Темно-коричневый (RR 32) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 2509 руб/м²
Подробнее
© СтройПартнер | st-par.ru

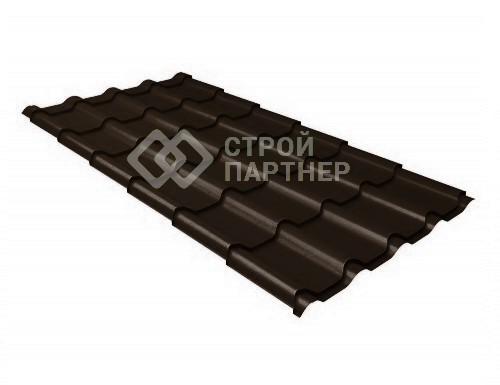

Металлочерепица Grand Line Kamea, Pural, Темно-коричневый (RR 32) 0,5 мм

Металлочерепица в стильном и современном профиле Камея с финским покрытием GreenCoat Pural...
От 2521 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Мягкая кровля Shinglas ДЖАЗ, текстура "драконий зуб" (коррида)

Двухслойная гибкая черепица. Гарантия 50 лет. Полезная площадь в упаковке 2 кв.м. Имеет ос...
От 987 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Мягкая кровля Shinglas ДЖАЗ, текстура "драконий зуб" (сицилия)

Двухслойная гибкая черепица. Гарантия 50 лет. Полезная площадь в упаковке 2 кв.м. Имеет ос...
От 809 руб/м²
Подробнее
© СтройПартнер | st-par.ru

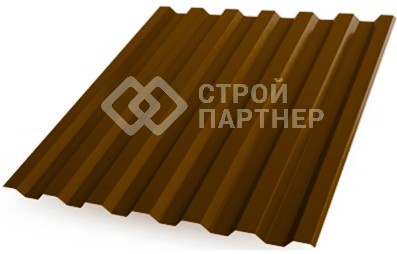

Профнастил С21 Grand Line, Pural, темно-коричневый (RR 32) 0,5 мм

Самый популярный вид профнастила для кровли или ограждения с симметричным рисуноком профил...
От 2986 руб/м²
Подробнее
© СтройПартнер | st-par.ru

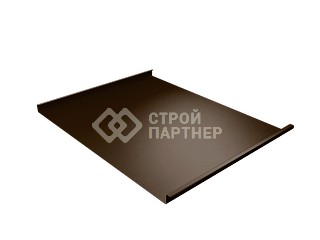

Двойной стоячий фальц Grand Line Pural, темно-коричневый (RR 32) 0,5 мм

Главная особенность двойного стоячего фальца - универсальность применения, материал подход...
От 2460 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Малый полукруглый конек Grand Line Satin

Фирменный доборный элемент от производителя кровли. Доступны все расцветки.
От 168 руб/пог. м
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Кровельные материалы

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
