Понятие мягкой кровли объединяет множество кровельных материалов (мембранные, рулонные), но самым популярным считается гибкая (битумная) черепица. Она предназначена для крыш с наклоном от 12°, включая сложные конструкции – купольные луковичные и т.д. В этой статье мы подробно рассмотрим устройство мягкой кровли – технологию и основные схемы «кровельных пирогов» для жилой мансарды и неотапливаемого чердака.

Виды «кровельного пирога» под гибкую черепицу

Устройство кровли из мягкой черепицы по конструкции и технологии несколько отличается от кровельных систем под укладку другим материалов (металлочерепицы, профнастила, керамической черепицы и др.). Это обусловлено ее физико-механическими свойствами – данное покрытие обладает высокой пластичностью и выпускается в виде гонтов небольших размеров.

«Кровельный пирог» для укладки мягкой кровли в зависимости от назначения верхнего уровня здания. Чердачное помещение может быть жилым (мансарда) и нежилым (холодный чердак). В первом случае мансардный этаж будет отапливаться, поэтому конструкция крыши обязательно утепляется, во втором – слой теплоизоляции не нужен.


где 1 – битумная черепица; 2 – подкладочный ковер; 3 – сплошное основание; 4 – обрешетка; 5 – контробрешетка; 6 – гидроизоляция; 7 – теплоизоляция; 8 – пароизоляция; 9 – стропила; 10 – внутренняя подшивка.

Рисунок 1. Правильное устройство «пирога» мягкой кровли

Также в «кровельном пироге» должна быть предусмотрена гидроизоляционная пленка перед обрешеткой и дополнительная гидроизоляция под монтируемую мягкую кровлю на сплошном основании – называется подкладочным ковром. Рассмотрим более подробно устройство кровельных конструкций для отапливаемой мансарды и холодного чердака

Теплый мансардный этаж

Начнем с пирога кровли для мансарды под мягкую черепицу, схема которого позволит нам подробно рассмотреть все конструктивные слои и понять их назначение.


Рисунок 2. «Кровельный пирог» под мягкую кровлю с утеплением

Конструктивные слои «кровельного пирога» под укладку мягкой кровли с утеплением (рассматриваем по направлению изнутри-наружу):

  • Подшивка потолка – служит основанием для финишной отделки потолочной поверхности. Применяются такие материалы, как OSB, фанера, гипсокартон в зависимости от используемого отделочного материала. Также может использоваться вагонка для чистовой отделки.

  • Пароизоляционная мембрана – служит для изоляции минераловатного утеплителя от влажного воздуха, который поступает из жилых помещений. При неправильном монтаже пароизоляции в толще минерально ватый будет конденсироваться влага, что приведет к потере теплоизоляционных качеств.


Фото 3. Внешний вид пароизоляционной мембраны

  • Утеплитель – как правило, используется минеральная вата, которая предупреждает теплопотери и изолирует жилое пространство от поступающего снаружи шума. Толщина теплоизоляционного материала подбирается с учетом климатических особенностей местности – для средней полосы России составляет 150-200 мм.


Фото 4. Минеральная вата в плитах для утепления крыши

  • Стропила – основные несущие элементы стропильной системы, между ними укладываются плиты теплоизоляционного материала.

  • Гидроветроизоляционная пленка – предупреждает увлажнение минваты в результате возможных протечек кровельного покрытия, исключает вероятность выдувания волокон утеплителя из подкровельного пространства.

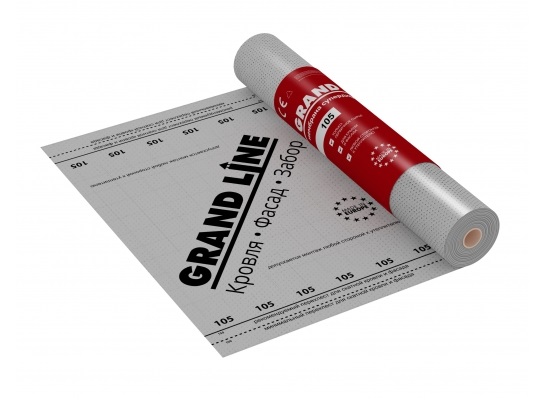

Фото 5. Внешний вид гидроизоляционной пленки

  • Контробрешетка – обеспечивает вентиляционный зазор, необходимый для удаления испарившейся из минеральной ваты влаги путем естественной вентиляции.

  • Обрешетка – служит для монтажа сплошного основания, поскольку при его укладке непосредственно на бруски контробрешетки нарушается эффективность вентиляции подкровельного пространства.

  • Сплошное основание – необходимо для укладки подкладочного ковра и мягкой кровли.


Фото 6. Сплошное основание из OSB

  • Подкладочный ковер – служит в качестве дополнительной гидроизоляции как непосредственно поверхности скатов, так и сложных участков (ендов, примыканий к дымоходам и другим инженерным коммуникациям).

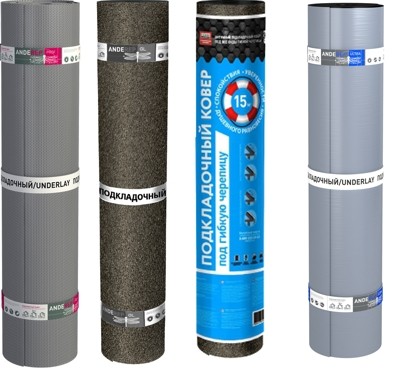

Фото 7. Внешний вид подкладочного ковра для мягкой кровли

  • Битумная черепица – финишное кровельное покрытие, обеспечивающее герметичность кровельной систем и защиту от любых капризов природы.


Рисунок 8. Разные виды битумной черепицы

Холодный чердак

В случае с холодным чердаком все слои «кровельного пирога» под мягкую кровлю переносятся на чердачное перекрытие. Из конструктивных элементов нужно только соорудить обрешетку, сделать сплошное основание и уложить подкладочный ковер. Затем можно монтировать гонты гибкой черепицы.


Рисунок 9. Конструкция пирога под мягкую кровлю без теплоизоляционного материала

Однако здесь есть один важный момент – из-за разности температур снаружи и внутри помещений в зимний период возможно образование конденсата. В результате увлажнения плиты OSB со временем разбухают, что ведет к образованию трещин на стыковочных швах уложенной битумной черепицы. На фанеру и деревянный настил влага воздействует иначе – возникают очаги гниения, что через время приводит к необходимости капитального ремонта кровельной системы.

Чтобы этого не произошло, необходимо качественно изолировать холодный чердак от проникновения тепла с отапливаемых помещений и от инженерных коммуникаций. Для этого пирог с утеплителем сооружается на чердачном перекрытии (схема показана на рис. 10).


Рисунок 10. Схема утепления холодного чердака

Также требуется качественно теплоизолировать все возможные источники тепла, проходящие через чердак – дымоход, трубы от кухонной вытяжки и другие коммуникации. Проникновение даже незначительного количества тепла в холодное подкровельное пространство может привести к необратимым последствиям.

Варианты применения мягкой кровли

Высокая пластичность гибкой черепицы позволяет использовать ее для укрытия крыш самых сложных конфигураций:

  • купольных;


Фото 11. Купольная крыша из битумной черепицы

  • конусных;


Фото 12. Мягкая кровля на конусном участке крыши

  • конусных шпилей;


Фото 13. Крыша в форме конусного шпиля из мягкой черепицы

  • ломаных разноуровневых;


Фото 14. Крыша уникальной конфигурации, укрытая гибкой черепицей

  • пагоды;


Фото 15. Крыша в форме пагоды из битумной черепицы

  • многощипцовых и др.


Монтаж слоев «кровельного пирога»

Последовательность монтажа конструктивных элементов рассмотрим на примере «пирога» под мягкую кровлю с утеплителем:

1. Монтаж плит минеральной ваты враспор между стропилами. Установку можно производить как в 1, так и в 2 слоя.


Фото 17. Монтаж утеплителя в 2 слоя с перекрытием стропил

2. Монтаж пароизоляции для защиты мягкой кровли и других слоев от насыщенных влагой паров. Настил выполняется сверху вниз с обеспечением нахлеста при соединении отдельных полотен не менее 100 мм. Крепление осуществляется строительным степлером к стропилам.


Фото 18. Крепление пароизоляционной мембраны

3. Настил гидроизоляционной пленки осуществляется снизу вверх. Материал тоже крепится степлером к стропильным ногам – только с наружной стороны крыши. Величина нахлеста при стыковке полотен – 100 мм.


Фото 19. Монтаж гидроизоляции

  • Сооружение контробрешетки. Применяются бруски толщиной 40-50 мм, которые набиваются на стропила в параллельном с ними направлении.


Фото 20. Крепление брусков контробрешетки

  • Устройство обрешетки под сплошное основание. Используются доски толщиной от 25 мм, которые крепятся поверх контробрешетки в перпендикулярном направлении по отношению к стропилам.


Фото 21. Фиксация досок обрешетки

В следующих видеоматериалах подробно рассмотрены процессы монтажа:

  • пароизоляции;


  • утеплителя;


  • контробрешетки и обрешетки.


Подготовка основания под мягкую кровлю

Устройство «кровельного пирога» для мягкой кровли также предполагает необходимость создания сплошного и ровного основания. Для этих целей применяется OSB, фанера или обрезные доски. При выборе следует учитывать, что дешевле всего обойдется OSB, при этом по эксплуатационным качествам данный материал практически не уступает другим изделиям.


Фото 22. Монтаж сплошного основания из OSB под мягкую кровлю

При укладке требуется обеспечить зазор между отдельными изделиями для компенсации линейного расширения. Для фанеры и OSB он должен составлять 3-5 мм, для обрезных досок – 1-3 мм.

Процесс монтажа рассмотрен в следующем видео:


Техника укладки покрытия и порядок работ

После окончания сооружения «пирога» кровли под мягкую черепицу можно приступать к монтажу остальных составляющих элементов – подкладочного ковра и непосредственно гонтов битумного кровельного материала.

Подкладочный ковер

Изначально необходимо выполнить усиление карнизов с помощью карнизной металлической планки, которая крепится гвоздями в шахматном порядке.


Фото 23. Смонтированные карнизные планки

Пирог крыши с мягкой кровлей предполагает обязательное наличие подкладочного ковра, который выступает в роли дополнительного, а при строительстве холодного чердака – основного гидроизоляционного материала.

Монтировать подкладочный ковер можно в вертикальном и горизонтальном направлении. Изначально он укладывается в местах ендов и на других сложных участках, а затем на ровных площадках ската. Это обеспечит правильное перекрытие и предупредит образование протечек в опасных местах.


Фото 24. Горизонтальная укладка подкладочного ковра

Обрезку подкладочного ковра не допускается выполнять на готовых участках крыши – при необходимости под разрезаемое полотно надо подложить обрезок доски, чтобы защитить уже уложенный материал от прорезов. Чаще используются самоклеющиеся ковры, однако при низкой температуре окружающей среды полотна дополнительно прибиваются к основанию кровельными гвоздями. Места соединений отдельных полотен смазываются битумной мастикой на ширину 100 мм и толщиной не более 1 мм.

Металлические планки

На следующем этапе устройства мягкой кровли выполняется усиление фронтонных свесов с помощью специальной металлической планки – для защиты торца от дождя и ветра. Она крепится кровельными гвоздями в шахматном порядке. При соединении планок необходимо обеспечить нахлест не менее 30 мм.


Рисунок 25. Соединение фронтонных планок

Монтаж гибкой черепицы

В зависимости от разновидности используемой кровли укладка начинается со стартовой полосы – универсальной коньково-карнизной или выкройки из рядового гонта. Материал накладывается на карнизную планку с незначительным отступом от места ее изгиба.

Монтаж гибкой черепицы производится снизу вверх, на длинных скатах укладку следует начинать с их центра с выравниванием по горизонтали. Второй ряд укладывается со смещением гонтов влево или вправо на половину модуля.


Фото 26. Начало укладки мягкой кровли с центра ската

Крепление гонтов выполняется кровельными гвоздями, при этом следует следить, чтобы головка крепеж не выступала за поверхность материала и не была утоплена в него.


Рисунок 27. Правильные и неправильные варианты забивания гвоздей

Конек

При укрытии крыши мягкой кровлей своими руками нужно изначально закрепить коньковый аэратор и уже на него укладывать специальную коньковую черепицу.


Фото 28. Укладка коньковой черепицы

Процесс укладки мягкой кровли рассмотрен в следующем видеоматериале:


Процесс укладки мягкой кровли несложный, но требует соблюдения технологии и правильного обустройства «кровельного пирога». От этого напрямую зависит надежность и долговечность кровельного покрытия.
