Столбчатый фундамент обычно сооружается под строительство небольших и легких построек. Для возведения полноценных домов в несколько этажей он практически не применяется, но оптимально подходит для таких строений, как бани, сауны, сараи, гаражи, временные сооружения, а также для террас, веранд, беседок, навесов и т.д. Однако даже для легких зданий нужно прочное и надежное основание, чтобы избежать деформаций и образования трещин на стенах.

Пошаговая инструкция строительства столбчатого фундамента своими руками.jpg

Характерные особенности столбчатого фундамента

Конструктивно основание этого типа состоит из заглубленных в грунт опор. Устройство столбчатого фундамента выполняется на глубину не более 1,5 м, но средний показатель редко превышает 0,5-0,7 м. Над уровнем земли опорные столбы обычно выступают на 0,2-0,5 м.

Опоры монтируются под всеми углами строения, а также в местах примыкания внутренних несущих стен и перегородок. Под участками длиной более 3-3,5 м устанавливаются дополнительные столбы. Стандартное расстояние между соседними опорами составляет от 1,5 до 3 м и определяется в зависимости от типа грунта, общим весом строения и предполагаемыми нагрузками.

Фото 1. Небольшой домик, построенный на столбчатом фундаменте.jpg

Фото 1. Небольшой домик, построенный на столбчатом фундаменте

Однако опорный фундамент состоит не только из столбов. Другим его конструктивным элементом является ростверк, который обеспечивает равномерное распределение нагрузок на грунтовое основание.

Так, столбчатый фундамент для каркасного дома может сооружаться с обвязкой из бруса или бревна. Для более тяжелых строений ростверк, как правило, делается из стальных двутавровых балок или швеллеров. Но чаще застройщики отдают предпочтение монолитной железобетонной ленте, сооружаемой поверх опорных столбов. Это обусловлено более высокой несущей способностью и капитальностью подобной конструкции.

Рисунок 2. Конструкция каркасного строения на столбчатом основании.jpg

Рисунок 2. Конструкция каркасного строения на столбчатом основании

Преимущества и недостатки столбчатого фундамента

Лучше всего столбчатый фундамент работает в условиях морозного пучения, которое опасно для ленточного. Это обусловлено тем, что силы выталкивающие основание из почвы, воздействуют на существенно меньшую площадь конструкции, в результате чего усадочные деформации будут менее выраженными, чем в случае с монолитной лентой.

Основные плюсы устройства столбчатого основания:

  • Невысокая стоимость – примерно на 35-50 % дешевле по сравнению с монолитным ленточным основанием.
  • Минимальный объем земляных работ – не требуется копать траншею по периметру всего дома.
  • Возможность самостоятельного выполнения работ – привлечение спецтехники и рабочей силы необязательно.
  • Сжатые сроки устройства – за счет сравнительно небольшого объема работ.

Из недостатков следует выделить невозможность строительства подвала в доме совместно с таким фундаментом. На столбчатом основании не рекомендуется строить здания из тяжелых материалов (кирпич, газобетон, бетонные блоки) и строения высотой более 1-этажа. Также он не подходит для строительства на слабых, глинистых, водонасыщенных и торфяных грунтах, на местности со сложным рельефом, особенно где перепад высот более 1,5-2 м.

Материалы для строительства столбчатого фундамента

Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.

Фундамент из бревен

Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу).jpg

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)

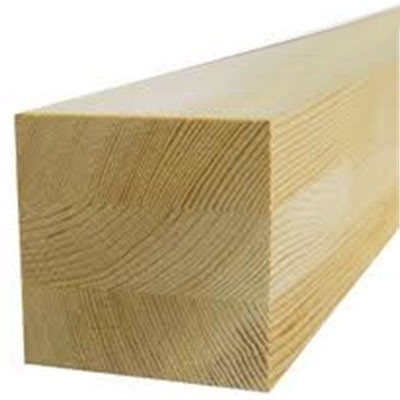

Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.

Опоры из кирпича и бетонных блоков

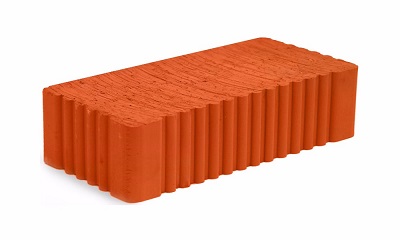

Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).

Фото 4. Опорные столбы из красного кирпича.jpg

Фото 4. Опорные столбы из красного кирпича

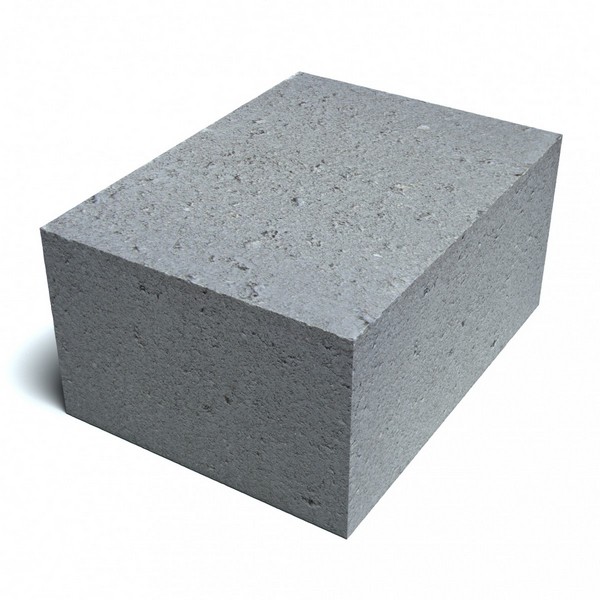

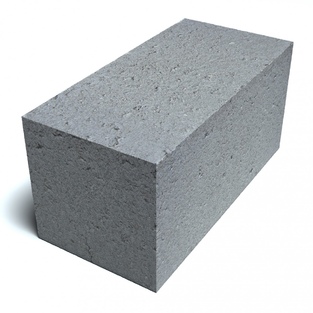

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

Фото 5. Опорные столбы из блоков.jpg

Фото 5. Опорные столбы из блоков

Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.

После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.

Монолитные железобетонные и трубные столбчатые фундаменты

Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.

Фото 6. Железобетонные опоры столбчатого фундамента.jpg

Фото 6. Железобетонные опоры столбчатого фундамента

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.

Фото 7. Столбчатое основание с использованием асбестоцементных труб.jpg

Фото 7. Столбчатое основание с использованием асбестоцементных труб

В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части.jpg

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части

Как правильно выполнить расчет столбчатого фундамента?

Чтобы правильно рассчитать столбчатый фундамент для дома, нужно учитывать следующие факторы:

  • Глубина промерзания грунта в регионе, где планируется строительство.
  • Тип почвы и геологические особенности местности.
  • Гидрологическая обстановка – уровень грунтовых вод, риски паводковых и сезонных колебаний.
  • Климатические особенности – количество осадков в зимний период, которые создают дополнительные нагрузки на конструкции здания.
  • Общий вес строения и предполагаемые нагрузки.

Уже в зависимости от вышеперечисленных параметров определяется глубина заложения столбчатого фундамента, сечение опорных столбов, а также их количество и расстояние между ними.

Столбчатый фундамент своими руками: пошаговая инструкция

Чтобы сделать качественный столбчатый фундамент своими руками, нужно знать пошаговую инструкцию. Только при условии соблюдения всех технологических моментов вы сможете построить действительно надежное и долговечное основание для определенного строения.

Столбчатый незаглубленный фундамент

Подобный тип основания сооружается на непучинистых и слабопучинистых почвах. Фундамент можно сооружать из различных материалов (бетон, бутобетон, кирпич), но обычно применяются бетонные блоки размерами 400×200×200 мм. Оптимальный шаг между отдельными опорами составляет 1,5-2,5 м.

Рисунок 9. Конструктивная схема незаглубленного столбчатого фундамента из бетонных блоков.jpg

Рисунок 9. Конструктивная схема незаглубленного столбчатого фундамента из бетонных блоков

Пошаговая инструкция по устройству:

  1. Подготовительные работы – очистка площадки и разметка расположения столбов.
  2. Снятие верхнего слоя почвы и устройство песчаной подушки толщиной не менее 150 мм с последующим тщательным уплотнением.
  3. Кладка столбов – каждая опора выкладывается минимум в 2 ряда из 4 блоков с обеспечением их перевязки между собой. Для этого применяется стандартный цементно-песчаный раствор. Открытую часть столбов дополнительно рекомендуется оштукатурить.
  4. Гидроизоляционные работы – горизонтальная поверхность опорных столбов (где они будут соприкасаться с обвязкой) обязательно гидроизолируется с использованием рулонных или обмазочных материалов.

Техника устройства рассмотрена в следующем видео:


Мелкозаглубленный столбчатый фундамент

Основания этого типа чаще сооружаются с использованием труб (асбестоцементных, пластиковых канализационных, металлических) в качестве несъемной опалубки. Основную нагрузку будет воспринимать железобетонный столб, поэтому материал несъемной опалубки особой роли не играет.

А вот диаметр труб нужно подбирать уже с учетом предполагаемых нагрузок:

  • для небольших строений типа беседок, террас будет достаточно сечения 100 мм;
  • для более тяжелых построек (дома из бревна и бруса) нужны трубы диаметром 250-300 мм.

Рисунок 10. Применение пластиковых канализационных труб в качестве несъемной опалубки для столбчатого основания.jpg

Рисунок 10. Применение пластиковых канализационных труб в качестве несъемной опалубки для столбчатого основания

Общая последовательность действий при сооружении:

  1. Подготовка площадки – очистка, снятие верхнего слоя почвы, выравнивание и разметка.
  2. Бурение отверстий – удобно использовать ручной бур для этих целей. Глубину нужно обеспечить примерно на 200 мм больше расчетной для обустройства песчаной подушки.
  3. Создание песчаной подушки – для лучшего уплотнения песок смачивается водой и тщательно трамбуется.
  4. Настил рубероида на дно песчаной подушки во избежание впитывания цементного молочка из бетонной смеси.
  5. Монтаж труб в отверстия – после установки они выставляются по уровню и распираются деревянными колышками между стенками скважины. При использовании асбестоцементных изделий перед установкой их рекомендуется дополнительно обработать битумной мастикой.
  6. Армирование конструкции – для этого применяется рифленая арматура сечением 12-16 мм для вертикальной установки и 6-10 мм для связывания вертикальных прутков между собой в единый каркас.
  7. Заливка бетона примерно на половину трубы или 400-500 мм с последующим ее подъемом на 150-200 мм для создания подобия подошвы в нижней части столбов, которая будет более эффективно противостоять пучению, чем обычные опоры.
  8. Бетонирование труб до верха.

Рисунок 11. Устройство столбчатого фундамента из асбестоцементных труб.jpg

Рисунок 11. Устройство столбчатого фундамента из асбестоцементных труб

Продолжать строительство можно после набора бетоном проектной прочности – т.е. примерно через 2-3 недели после заливки.

В следующем видеоматериале показан процесс бетонирования столбов с применением пластиковых труб для последующего строительства веранды:


Стоимость работ по устройству столбчатого фундамента

Итоговая цена сооружения столбчатого фундамента зависит в основном от его разновидности, но также на стоимость влияет множество других факторов. Большая часть бюджета уйдет на материалы для его возведения, немного меньшая – на саму работы (если будет привлекаться бригада подрядчиков).

Тем не менее, стоимость основания столбчатого типа на порядок ниже по сравнению с классическим ленточным фундаментом. Это обусловлено гораздо меньшим расходом бетона и арматуры для армирования и т.д. Однако учитывайте, что подходит он не для всех типов почвы, поэтому выбирать нужно, предварительно оценив все плюсы и минусы его устройства на конкретной местности.
