Одним из завершающих этапов сооружения горизонтальной несущей и ограждающей конструкции здания является анкеровка плит перекрытия. Она производится с целью соединения железобетонных изделий между собой и с несущими стенами с последующей заделкой бетоном или цементно-песчаным раствором. При этом важно знать и соблюдать основные правила работ во избежание разрушения связей, о чем и будет идти речь в нашей очередной статье.

Анкеровка плит перекрытия.jpg

Для чего нужны анкерные связи?

Железобетонные плиты при сооружении перекрытий и покрытий после замоноличивания создают жесткую горизонтальную конструкцию, образующую в комплексе со стенами пространственный каркас строения. Согласно требованиям пунктов 6.35-6.39 СНиП II-22-81 нужно обязательно предусмотреть анкерные связи – межплиточные и в узлах опирания сборных ЖБИ со стенами.

Фото 1. Анкерные связи плит между собой и со стенами.jpg

Фото 1. Анкерные связи плит между собой и со стенами

У многих начинающих застройщиков возникает вопрос о том, зачем связывать сборные плиты между собой и со стенами. Здесь все просто – основным назначением анкерных связей является исключение вероятности взаимного смещения стеновых конструкций и перекрытий. Это может произойти как в результате воздействия на дом расчетных нагрузок, так и по причине просадок и деформаций основания, тектонических подвижек и прочих явлений.

Анкеровка ЖБ плит является обязательным этапом при сооружении перекрытий в зданиях с несколькими этажами и в домах, строительство которых выполняется на местности с повышенной сейсмической активностью. При устройстве чердачных перекрытий в небольших одноэтажных домах, возводимых в зоне с нормальной техногенной сейсмичностью, допускается не использовать анкерные связи.

Способы анкеровки

Анкеровка плит перекрытия между собой и с несущими стенами может быть выполнена несколькими способами:

  • С помощью арматуры – она крепится к монтажным петлям железобетонных изделий. При этом варианте также выполняется связь со стенами с применением Г-образных прутков. При отсутствии монтажных петель арматурные стержни привариваются к пластине, она размещается в шве между соседними плитами, которые впоследствии заливаются бетоном.

    Фото 2. Анкеровка плит арматурой.jpg

    Фото 2. Анкеровка плит арматурой

  • Путем обустройства кольцевого анкера – предполагает зажатие плит со всех сторон монолитным железобетонным поясом, который по конструкции напоминает сейсмопояс (или армопояс, выполняемый под плитами перекрытий в случае газобетонных стен). Для этого по периметру уложенных плит сооружается опалубка шириной 100-150 мм, в нее размещается арматурный каркас и заливается бетон. При создании каркаса соединения арматуры между собой по длине выполняется внахлест примерно на 400-500 мм вязальной проволокой.

    Фото 3. Кольцевой бетонный анкер с дополнительным креплением плит Г-образными прутками, утопленными в монолитный пояс.jpg

    Фото 3. Кольцевой бетонный анкер с дополнительным креплением плит Г-образными прутками, утопленными в монолитный пояс

Какие элементы используются для пустотелых плит перекрытий?

Анкерные связи плит перекрытия, конструкция которых предполагает наличие монтажных петель, могут выполняться с применением таких материалов:

  1. Вязальная проволока диаметром 4-6 мм.

    Фото 4. Диагональные анкерные связи из вязальной проволоки.jpg

    Фото 4. Диагональные анкерные связи из вязальной проволоки

  2. Арматура класса A-III, соединяющаяся методом сварки. Сечение прутков обычно выбирается не менее 10 мм.

    Фото 5. Закрепление ЖБИ арматурой A-III.jpg

    Фото 5. Закрепление ЖБИ арматурой A-III

  3. Связь с несущими стенами, как правило, производится при помощи Г-образных элементов из арматуры класса A-III, один конец которого крепится к монтажной петле ЖБИ, а другой – помещается в шов кладки или бетон при заделке боковых участков по периметру «коробки».

    Фото 6. Г-образный анкер для связи со стеной.jpg

    Фото 6. Г-образный анкер для связи со стеной

Для анкеровки плит без монтажных петель анкерные связи изготовляются из арматуры класса A-III, к концам которой привариваются пластины размерами 100?50 мм из металла толщиной 5 мм. Эти элементы укладываются в швы между уложенными ЖБИ над внутренними стенами (рис. 7).

Рисунок 7. Схема анкеровки плит без монтажных петель.jpg

Рисунок 7. Схема анкеровки плит без монтажных петель

Требования СНиП

Согласно СНиП II-22-81 анкеровка плит к разным конструктивным элементам зданий производится следующим образом:

  • Каменные стеновые конструкции и опорные столбы крепятся с перекрытиями и покрытиями анкерами, площадь сечения которых составляет не меньше 0,5 см2.
  • Максимальное расстояние между анкерами перекрытий из плит, опирающихся на стены, не должно быть более 6 м.
  • Расчет анкерных элементов требуется только в исключительных случаях – при несимметричном изменении толщины стен, на которые будут опираться плиты, а также при расстоянии между анкерами более 6 м.
Но, как правило, анкерные связи делаются из арматуры диаметром не меньше 10 мм, а длина анкеровки составляет не менее 500 мм.

Основные этапы перекрытия здания плитами

Укладка плит производится в такой последовательности:

  1. Изделия стропятся и перемещаются краном к месту установки.
  2. ЖБИ укладываются на слой цементно-песчаного раствора толщиной 20-30 мм с опиранием на 2 короткие стороны. Оптимальная глубина опирания на стены составляет 120 мм, но проектом может быть предусмотрена и другая величина в зависимости от материала несущих стеновых конструкций и наличия армопояса непосредственно под плитами.
  3. Проверяется качество укладки – перепад высот уложенных плит не должен превышать 20 мм. Такие неровности устранятся при устройстве стяжки.

К анкеровке приступают после монтажа всех плит перекрытия.

Рисунок 8. Пример проекта со схемой анкеровки.jpg

Рисунок 8. Пример проекта со схемой анкеровки

Особенности анкеровки разными способами

Схема анкеровки плит указывается в проектно-технической документации на строительство объекта. Но если дом строится без проекта, можно воспользоваться универсальным планом размещения анкерных связей (рис. 9):

  • соседние плиты анкерятся между собой П-образными перемычками;
  • дополнительно все соседние ЖБИ крепятся поперечными связями;
  • 2 крайние изделия соединяются между собой диагональной обвязкой;
  • плиты со стенами связываются Г-образными анкерами с загибом в пределах 400-500 мм.

Рисунок 9. Схема анкеровки плит при сооружении перекрытия.jpg

Рисунок 9. Схема анкеровки плит при сооружении перекрытия

При использовании арматуры класса A-III анкера делаются путем загибания концов с их продеванием по-отдельности в монтажные петли плит и последующей сваркой. Перед привариванием прутков между собой их нужно хорошо натянуть.

Наглядно процесс анкеровки прутком 10 мм с применением сварки показан в следующем видео:


Анкеровка с применением вязальной проволоки диаметром 4-6 мм принципиальных отличий по расположению связей от способа с использованием арматуры 10 мм не имеет. Единственное – в этом случае вместо сварки выполняется скрутка двойной проволокой.

Детально процесс скручивания и натягивания анкерных связей из вязальной проволоки показан в следующем видео:


Еще один эффективный способ анкеровки – устройство бетонного кольцевого анкера. По конструкции он не отличается от традиционного монолитного армопояса, но сооружается он в одной плоскости с плитами, а не под ними. Этот метод характеризуется большой трудоемкостью и наиболее оправдан в регионах с повышенной сейсмоопасностью и при необходимости закрепления изделий, конструкция которых не предполагает наличия монтажных петель.

Фото 10. Подготовка к сооружению бетонного кольцевого анкера.jpg

Фото 10. Подготовка к сооружению бетонного кольцевого анкера

Как избежать разрушения крепежа?

Особого внимания заслуживает способ анкеровки, при котором применяется сварка. Здесь важно обеспечить качественное сварное соединение, которое не разрушится под воздействием возможных нагрузок в процессе эксплуатации здания.

Рекомендации по сварке прутков при создании анкерных связей:

  • Для получения качественного соединения используются электроды типа Э46 (например, АНО-4, АНО-21, ОЗС-6 и др.) диаметром 3-4 мм.
  • Длина сварного шва должна составлять 80-100 мм.

При анкеровке любым из описанных выше способов важно качественно скрыть арматурные прутки в толще раствора (обычно поверх плит перекрытия делается стяжка) для защиты от поражения коррозией, которая может стать причиной разрушения анкерных связей.

Фото 11. Заделанные раствором швы и анкерные связи.jpg

Фото 11. Заделанные раствором швы и анкерные связи

С заделкой всех монтажных петель и рустов (зазоров между соседними плитами) цементно-песчаным раствором или бетоном не стоит затягивать во избежание попадания в щели строительного мусора и влаги.

[~DETAIL_TEXT] =>

Одним из завершающих этапов сооружения горизонтальной несущей и ограждающей конструкции здания является анкеровка плит перекрытия. Она производится с целью соединения железобетонных изделий между собой и с несущими стенами с последующей заделкой бетоном или цементно-песчаным раствором. При этом важно знать и соблюдать основные правила работ во избежание разрушения связей, о чем и будет идти речь в нашей очередной статье.

Анкеровка плит перекрытия.jpg

Для чего нужны анкерные связи?

Железобетонные плиты при сооружении перекрытий и покрытий после замоноличивания создают жесткую горизонтальную конструкцию, образующую в комплексе со стенами пространственный каркас строения. Согласно требованиям пунктов 6.35-6.39 СНиП II-22-81 нужно обязательно предусмотреть анкерные связи – межплиточные и в узлах опирания сборных ЖБИ со стенами.

Фото 1. Анкерные связи плит между собой и со стенами.jpg

Фото 1. Анкерные связи плит между собой и со стенами

У многих начинающих застройщиков возникает вопрос о том, зачем связывать сборные плиты между собой и со стенами. Здесь все просто – основным назначением анкерных связей является исключение вероятности взаимного смещения стеновых конструкций и перекрытий. Это может произойти как в результате воздействия на дом расчетных нагрузок, так и по причине просадок и деформаций основания, тектонических подвижек и прочих явлений.

Анкеровка ЖБ плит является обязательным этапом при сооружении перекрытий в зданиях с несколькими этажами и в домах, строительство которых выполняется на местности с повышенной сейсмической активностью. При устройстве чердачных перекрытий в небольших одноэтажных домах, возводимых в зоне с нормальной техногенной сейсмичностью, допускается не использовать анкерные связи.

Способы анкеровки

Анкеровка плит перекрытия между собой и с несущими стенами может быть выполнена несколькими способами:

  • С помощью арматуры – она крепится к монтажным петлям железобетонных изделий. При этом варианте также выполняется связь со стенами с применением Г-образных прутков. При отсутствии монтажных петель арматурные стержни привариваются к пластине, она размещается в шве между соседними плитами, которые впоследствии заливаются бетоном.

    Фото 2. Анкеровка плит арматурой.jpg

    Фото 2. Анкеровка плит арматурой

  • Путем обустройства кольцевого анкера – предполагает зажатие плит со всех сторон монолитным железобетонным поясом, который по конструкции напоминает сейсмопояс (или армопояс, выполняемый под плитами перекрытий в случае газобетонных стен). Для этого по периметру уложенных плит сооружается опалубка шириной 100-150 мм, в нее размещается арматурный каркас и заливается бетон. При создании каркаса соединения арматуры между собой по длине выполняется внахлест примерно на 400-500 мм вязальной проволокой.

    Фото 3. Кольцевой бетонный анкер с дополнительным креплением плит Г-образными прутками, утопленными в монолитный пояс.jpg

    Фото 3. Кольцевой бетонный анкер с дополнительным креплением плит Г-образными прутками, утопленными в монолитный пояс

Какие элементы используются для пустотелых плит перекрытий?

Анкерные связи плит перекрытия, конструкция которых предполагает наличие монтажных петель, могут выполняться с применением таких материалов:

  1. Вязальная проволока диаметром 4-6 мм.

    Фото 4. Диагональные анкерные связи из вязальной проволоки.jpg

    Фото 4. Диагональные анкерные связи из вязальной проволоки

  2. Арматура класса A-III, соединяющаяся методом сварки. Сечение прутков обычно выбирается не менее 10 мм.

    Фото 5. Закрепление ЖБИ арматурой A-III.jpg

    Фото 5. Закрепление ЖБИ арматурой A-III

  3. Связь с несущими стенами, как правило, производится при помощи Г-образных элементов из арматуры класса A-III, один конец которого крепится к монтажной петле ЖБИ, а другой – помещается в шов кладки или бетон при заделке боковых участков по периметру «коробки».

    Фото 6. Г-образный анкер для связи со стеной.jpg

    Фото 6. Г-образный анкер для связи со стеной

Для анкеровки плит без монтажных петель анкерные связи изготовляются из арматуры класса A-III, к концам которой привариваются пластины размерами 100?50 мм из металла толщиной 5 мм. Эти элементы укладываются в швы между уложенными ЖБИ над внутренними стенами (рис. 7).

Рисунок 7. Схема анкеровки плит без монтажных петель.jpg

Рисунок 7. Схема анкеровки плит без монтажных петель

Требования СНиП

Согласно СНиП II-22-81 анкеровка плит к разным конструктивным элементам зданий производится следующим образом:

  • Каменные стеновые конструкции и опорные столбы крепятся с перекрытиями и покрытиями анкерами, площадь сечения которых составляет не меньше 0,5 см2.
  • Максимальное расстояние между анкерами перекрытий из плит, опирающихся на стены, не должно быть более 6 м.
  • Расчет анкерных элементов требуется только в исключительных случаях – при несимметричном изменении толщины стен, на которые будут опираться плиты, а также при расстоянии между анкерами более 6 м.
Но, как правило, анкерные связи делаются из арматуры диаметром не меньше 10 мм, а длина анкеровки составляет не менее 500 мм.

Основные этапы перекрытия здания плитами

Укладка плит производится в такой последовательности:

  1. Изделия стропятся и перемещаются краном к месту установки.
  2. ЖБИ укладываются на слой цементно-песчаного раствора толщиной 20-30 мм с опиранием на 2 короткие стороны. Оптимальная глубина опирания на стены составляет 120 мм, но проектом может быть предусмотрена и другая величина в зависимости от материала несущих стеновых конструкций и наличия армопояса непосредственно под плитами.
  3. Проверяется качество укладки – перепад высот уложенных плит не должен превышать 20 мм. Такие неровности устранятся при устройстве стяжки.

К анкеровке приступают после монтажа всех плит перекрытия.

Рисунок 8. Пример проекта со схемой анкеровки.jpg

Рисунок 8. Пример проекта со схемой анкеровки

Особенности анкеровки разными способами

Схема анкеровки плит указывается в проектно-технической документации на строительство объекта. Но если дом строится без проекта, можно воспользоваться универсальным планом размещения анкерных связей (рис. 9):

  • соседние плиты анкерятся между собой П-образными перемычками;
  • дополнительно все соседние ЖБИ крепятся поперечными связями;
  • 2 крайние изделия соединяются между собой диагональной обвязкой;
  • плиты со стенами связываются Г-образными анкерами с загибом в пределах 400-500 мм.

Рисунок 9. Схема анкеровки плит при сооружении перекрытия.jpg

Рисунок 9. Схема анкеровки плит при сооружении перекрытия

При использовании арматуры класса A-III анкера делаются путем загибания концов с их продеванием по-отдельности в монтажные петли плит и последующей сваркой. Перед привариванием прутков между собой их нужно хорошо натянуть.

Наглядно процесс анкеровки прутком 10 мм с применением сварки показан в следующем видео:


Анкеровка с применением вязальной проволоки диаметром 4-6 мм принципиальных отличий по расположению связей от способа с использованием арматуры 10 мм не имеет. Единственное – в этом случае вместо сварки выполняется скрутка двойной проволокой.

Детально процесс скручивания и натягивания анкерных связей из вязальной проволоки показан в следующем видео:


Еще один эффективный способ анкеровки – устройство бетонного кольцевого анкера. По конструкции он не отличается от традиционного монолитного армопояса, но сооружается он в одной плоскости с плитами, а не под ними. Этот метод характеризуется большой трудоемкостью и наиболее оправдан в регионах с повышенной сейсмоопасностью и при необходимости закрепления изделий, конструкция которых не предполагает наличия монтажных петель.

Фото 10. Подготовка к сооружению бетонного кольцевого анкера.jpg

Фото 10. Подготовка к сооружению бетонного кольцевого анкера

Как избежать разрушения крепежа?

Особого внимания заслуживает способ анкеровки, при котором применяется сварка. Здесь важно обеспечить качественное сварное соединение, которое не разрушится под воздействием возможных нагрузок в процессе эксплуатации здания.

Рекомендации по сварке прутков при создании анкерных связей:

  • Для получения качественного соединения используются электроды типа Э46 (например, АНО-4, АНО-21, ОЗС-6 и др.) диаметром 3-4 мм.
  • Длина сварного шва должна составлять 80-100 мм.

При анкеровке любым из описанных выше способов важно качественно скрыть арматурные прутки в толще раствора (обычно поверх плит перекрытия делается стяжка) для защиты от поражения коррозией, которая может стать причиной разрушения анкерных связей.

Фото 11. Заделанные раствором швы и анкерные связи.jpg

Фото 11. Заделанные раствором швы и анкерные связи

С заделкой всех монтажных петель и рустов (зазоров между соседними плитами) цементно-песчаным раствором или бетоном не стоит затягивать во избежание попадания в щели строительного мусора и влаги.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 07.02.2019 17:35:16 [~DATE_CREATE] => 07.02.2019 17:35:16 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [TIMESTAMP_X] => 25.04.2019 17:22:31 [~TIMESTAMP_X] => 25.04.2019 17:22:31 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 850 [~IBLOCK_SECTION_ID] => 850 [DETAIL_PAGE_URL] => /info/perekrytiya/ankerovka-plit-perekrytiya/ [~DETAIL_PAGE_URL] => /info/perekrytiya/ankerovka-plit-perekrytiya/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 10039227 [TIMESTAMP_X] => 07.02.2019 17:35:16 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 19670 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/fd4 [FILE_NAME] => foto-4.-diagonalnye-ankernye-svyazi-iz-vyazalnoy-provoloki.jpg [ORIGINAL_NAME] => Фото 4. Диагональные анкерные связи из вязальной проволоки.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 9982c4ee71505a3d1ace86e7b989c52b [~src] => [SRC] => /upload/iblock/fd4/foto-4.-diagonalnye-ankernye-svyazi-iz-vyazalnoy-provoloki.jpg [ALT] => Анкеровка плит перекрытия [TITLE] => Анкеровка плит перекрытия ) [~PREVIEW_PICTURE] => 10039227 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 23188 [~EXTERNAL_ID] => 23188 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/perekrytiya/ankerovka-plit-perekrytiya/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/perekrytiya/ankerovka-plit-perekrytiya/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/perekrytiya/ankerovka-plit-perekrytiya/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/perekrytiya/ankerovka-plit-perekrytiya/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/perekrytiya/ankerovka-plit-perekrytiya/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/perekrytiya/ankerovka-plit-perekrytiya/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Анкеровка плит перекрытия [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Анкеровка плит перекрытия [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Для чего выполняется анкеровка плит перекрытия? Какие существуют способы анкеровки плит между собой и с несущими стенами? Рассматриваем последовательность сооружения перекрытия и особенности закрепления сборных плит. [ELEMENT_META_TITLE] => Для чего и как выполняется анкеровка плит перекрытия? ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 125805498 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 125805494 [1] => 125805495 [2] => 125805496 [3] => 125805497 [4] => 126794808 [5] => 126794809 [6] => 126794810 [7] => 126794811 [8] => 126794812 [9] => 126794813 ) [VALUE] => Array ( [0] => 13559 [1] => 6059 [2] => 6058 [3] => 6061 [4] => 6067 [5] => 3513 [6] => 6016 [7] => 6073 [8] => 12958 [9] => 6065 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => [8] => [9] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 13559 [1] => 6059 [2] => 6058 [3] => 6061 [4] => 6067 [5] => 3513 [6] => 6016 [7] => 6073 [8] => 12958 [9] => 6065 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => [8] => [9] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 850 [~ID] => 850 [TIMESTAMP_X] => 13.02.2019 10:50:04 [~TIMESTAMP_X] => 13.02.2019 10:50:04 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [DATE_CREATE] => 13.02.2019 10:50:04 [~DATE_CREATE] => 13.02.2019 10:50:04 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Перекрытия [~NAME] => Перекрытия [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 21 [~LEFT_MARGIN] => 21 [RIGHT_MARGIN] => 22 [~RIGHT_MARGIN] => 22 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [~SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [CODE] => perekrytiya [~CODE] => perekrytiya [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/perekrytiya/ [~SECTION_PAGE_URL] => /info/perekrytiya/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 850 [~ID] => 850 [TIMESTAMP_X] => 2019-02-13 10:50:04 [~TIMESTAMP_X] => 2019-02-13 10:50:04 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [DATE_CREATE] => 2019-02-13 10:50:04 [~DATE_CREATE] => 2019-02-13 10:50:04 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Перекрытия [~NAME] => Перекрытия [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 21 [~LEFT_MARGIN] => 21 [RIGHT_MARGIN] => 22 [~RIGHT_MARGIN] => 22 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [~SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [CODE] => perekrytiya [~CODE] => perekrytiya [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/perekrytiya/ [~SECTION_PAGE_URL] => /info/perekrytiya/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Перекрытия [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Перекрытия [ELEMENT_META_TITLE] => Перекрытия [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Перекрытия ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/perekrytiya/ankerovka-plit-perekrytiya/?action=BUY&id=23188 [BUY_URL] => /info/perekrytiya/ankerovka-plit-perekrytiya/?action=BUY&id=23188 [~ADD_URL] => /info/perekrytiya/ankerovka-plit-perekrytiya/?action=ADD2BASKET&id=23188 [ADD_URL] => /info/perekrytiya/ankerovka-plit-perekrytiya/?action=ADD2BASKET&id=23188 [LINK_URL] => link.php?PARENT_ELEMENT_ID=23188 [~SUBSCRIBE_URL] => /info/perekrytiya/ankerovka-plit-perekrytiya/?action=SUBSCRIBE_PRODUCT&id=23188 [SUBSCRIBE_URL] => /info/perekrytiya/ankerovka-plit-perekrytiya/?action=SUBSCRIBE_PRODUCT&id=23188 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjMxODgiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDEwXHUwNDNkXHUwNDNhXHUwNDM1XHUwNDQwXHUwNDNlXHUwNDMyXHUwNDNhXHUwNDMwIFx1MDQzZlx1MDQzYlx1MDQzOFx1MDQ0MiBcdTA0M2ZcdTA0MzVcdTA0NDBcdTA0MzVcdTA0M2FcdTA0NDBcdTA0NGJcdTA0NDJcdTA0MzhcdTA0NGYiLCJjYXRlZ29yeV9pZCI6Ijg1MCIsImNhdGVnb3J5Ijp7Ijg1MCI6Ilx1MDQxZlx1MDQzNVx1MDQ0MFx1MDQzNVx1MDQzYVx1MDQ0MFx1MDQ0Ylx1MDQ0Mlx1MDQzOFx1MDQ0ZiJ9LCJwcmljZSI6bnVsbCwiY3VycmVuY3kiOm51bGx9 [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 23188; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 7180 [PRODUCTS] => Array ( [0] => 13559 [1] => 6059 [2] => 6058 [3] => 6061 [4] => 6067 [5] => 3513 [6] => 6016 [7] => 6073 [8] => 12958 [9] => 6065 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Одним из завершающих этапов сооружения горизонтальной несущей и ограждающей конструкции здания является анкеровка плит перекрытия. Она производится с целью соединения железобетонных изделий между собой и с несущими стенами с последующей заделкой бетоном или цементно-песчаным раствором. При этом важно знать и соблюдать основные правила работ во избежание разрушения связей, о чем и будет идти речь в нашей очередной статье.

Анкеровка плит перекрытия.jpg

Для чего нужны анкерные связи?

Железобетонные плиты при сооружении перекрытий и покрытий после замоноличивания создают жесткую горизонтальную конструкцию, образующую в комплексе со стенами пространственный каркас строения. Согласно требованиям пунктов 6.35-6.39 СНиП II-22-81 нужно обязательно предусмотреть анкерные связи – межплиточные и в узлах опирания сборных ЖБИ со стенами.

Фото 1. Анкерные связи плит между собой и со стенами.jpg

Фото 1. Анкерные связи плит между собой и со стенами

У многих начинающих застройщиков возникает вопрос о том, зачем связывать сборные плиты между собой и со стенами. Здесь все просто – основным назначением анкерных связей является исключение вероятности взаимного смещения стеновых конструкций и перекрытий. Это может произойти как в результате воздействия на дом расчетных нагрузок, так и по причине просадок и деформаций основания, тектонических подвижек и прочих явлений.

Анкеровка ЖБ плит является обязательным этапом при сооружении перекрытий в зданиях с несколькими этажами и в домах, строительство которых выполняется на местности с повышенной сейсмической активностью. При устройстве чердачных перекрытий в небольших одноэтажных домах, возводимых в зоне с нормальной техногенной сейсмичностью, допускается не использовать анкерные связи.

Способы анкеровки

Анкеровка плит перекрытия между собой и с несущими стенами может быть выполнена несколькими способами:

  • С помощью арматуры – она крепится к монтажным петлям железобетонных изделий. При этом варианте также выполняется связь со стенами с применением Г-образных прутков. При отсутствии монтажных петель арматурные стержни привариваются к пластине, она размещается в шве между соседними плитами, которые впоследствии заливаются бетоном.

    Фото 2. Анкеровка плит арматурой.jpg

    Фото 2. Анкеровка плит арматурой

  • Путем обустройства кольцевого анкера – предполагает зажатие плит со всех сторон монолитным железобетонным поясом, который по конструкции напоминает сейсмопояс (или армопояс, выполняемый под плитами перекрытий в случае газобетонных стен). Для этого по периметру уложенных плит сооружается опалубка шириной 100-150 мм, в нее размещается арматурный каркас и заливается бетон. При создании каркаса соединения арматуры между собой по длине выполняется внахлест примерно на 400-500 мм вязальной проволокой.

    Фото 3. Кольцевой бетонный анкер с дополнительным креплением плит Г-образными прутками, утопленными в монолитный пояс.jpg

    Фото 3. Кольцевой бетонный анкер с дополнительным креплением плит Г-образными прутками, утопленными в монолитный пояс

Какие элементы используются для пустотелых плит перекрытий?

Анкерные связи плит перекрытия, конструкция которых предполагает наличие монтажных петель, могут выполняться с применением таких материалов:

  1. Вязальная проволока диаметром 4-6 мм.

    Фото 4. Диагональные анкерные связи из вязальной проволоки.jpg

    Фото 4. Диагональные анкерные связи из вязальной проволоки

  2. Арматура класса A-III, соединяющаяся методом сварки. Сечение прутков обычно выбирается не менее 10 мм.

    Фото 5. Закрепление ЖБИ арматурой A-III.jpg

    Фото 5. Закрепление ЖБИ арматурой A-III

  3. Связь с несущими стенами, как правило, производится при помощи Г-образных элементов из арматуры класса A-III, один конец которого крепится к монтажной петле ЖБИ, а другой – помещается в шов кладки или бетон при заделке боковых участков по периметру «коробки».

    Фото 6. Г-образный анкер для связи со стеной.jpg

    Фото 6. Г-образный анкер для связи со стеной

Для анкеровки плит без монтажных петель анкерные связи изготовляются из арматуры класса A-III, к концам которой привариваются пластины размерами 100?50 мм из металла толщиной 5 мм. Эти элементы укладываются в швы между уложенными ЖБИ над внутренними стенами (рис. 7).

Рисунок 7. Схема анкеровки плит без монтажных петель.jpg

Рисунок 7. Схема анкеровки плит без монтажных петель

Требования СНиП

Согласно СНиП II-22-81 анкеровка плит к разным конструктивным элементам зданий производится следующим образом:

  • Каменные стеновые конструкции и опорные столбы крепятся с перекрытиями и покрытиями анкерами, площадь сечения которых составляет не меньше 0,5 см2.
  • Максимальное расстояние между анкерами перекрытий из плит, опирающихся на стены, не должно быть более 6 м.
  • Расчет анкерных элементов требуется только в исключительных случаях – при несимметричном изменении толщины стен, на которые будут опираться плиты, а также при расстоянии между анкерами более 6 м.
Но, как правило, анкерные связи делаются из арматуры диаметром не меньше 10 мм, а длина анкеровки составляет не менее 500 мм.

Основные этапы перекрытия здания плитами

Укладка плит производится в такой последовательности:

  1. Изделия стропятся и перемещаются краном к месту установки.
  2. ЖБИ укладываются на слой цементно-песчаного раствора толщиной 20-30 мм с опиранием на 2 короткие стороны. Оптимальная глубина опирания на стены составляет 120 мм, но проектом может быть предусмотрена и другая величина в зависимости от материала несущих стеновых конструкций и наличия армопояса непосредственно под плитами.
  3. Проверяется качество укладки – перепад высот уложенных плит не должен превышать 20 мм. Такие неровности устранятся при устройстве стяжки.

К анкеровке приступают после монтажа всех плит перекрытия.

Рисунок 8. Пример проекта со схемой анкеровки.jpg

Рисунок 8. Пример проекта со схемой анкеровки

Особенности анкеровки разными способами

Схема анкеровки плит указывается в проектно-технической документации на строительство объекта. Но если дом строится без проекта, можно воспользоваться универсальным планом размещения анкерных связей (рис. 9):

  • соседние плиты анкерятся между собой П-образными перемычками;
  • дополнительно все соседние ЖБИ крепятся поперечными связями;
  • 2 крайние изделия соединяются между собой диагональной обвязкой;
  • плиты со стенами связываются Г-образными анкерами с загибом в пределах 400-500 мм.

Рисунок 9. Схема анкеровки плит при сооружении перекрытия.jpg

Рисунок 9. Схема анкеровки плит при сооружении перекрытия

При использовании арматуры класса A-III анкера делаются путем загибания концов с их продеванием по-отдельности в монтажные петли плит и последующей сваркой. Перед привариванием прутков между собой их нужно хорошо натянуть.

Наглядно процесс анкеровки прутком 10 мм с применением сварки показан в следующем видео:


Анкеровка с применением вязальной проволоки диаметром 4-6 мм принципиальных отличий по расположению связей от способа с использованием арматуры 10 мм не имеет. Единственное – в этом случае вместо сварки выполняется скрутка двойной проволокой.

Детально процесс скручивания и натягивания анкерных связей из вязальной проволоки показан в следующем видео:


Еще один эффективный способ анкеровки – устройство бетонного кольцевого анкера. По конструкции он не отличается от традиционного монолитного армопояса, но сооружается он в одной плоскости с плитами, а не под ними. Этот метод характеризуется большой трудоемкостью и наиболее оправдан в регионах с повышенной сейсмоопасностью и при необходимости закрепления изделий, конструкция которых не предполагает наличия монтажных петель.

Фото 10. Подготовка к сооружению бетонного кольцевого анкера.jpg

Фото 10. Подготовка к сооружению бетонного кольцевого анкера

Как избежать разрушения крепежа?

Особого внимания заслуживает способ анкеровки, при котором применяется сварка. Здесь важно обеспечить качественное сварное соединение, которое не разрушится под воздействием возможных нагрузок в процессе эксплуатации здания.

Рекомендации по сварке прутков при создании анкерных связей:

  • Для получения качественного соединения используются электроды типа Э46 (например, АНО-4, АНО-21, ОЗС-6 и др.) диаметром 3-4 мм.
  • Длина сварного шва должна составлять 80-100 мм.

При анкеровке любым из описанных выше способов важно качественно скрыть арматурные прутки в толще раствора (обычно поверх плит перекрытия делается стяжка) для защиты от поражения коррозией, которая может стать причиной разрушения анкерных связей.

Фото 11. Заделанные раствором швы и анкерные связи.jpg

Фото 11. Заделанные раствором швы и анкерные связи

С заделкой всех монтажных петель и рустов (зазоров между соседними плитами) цементно-песчаным раствором или бетоном не стоит затягивать во избежание попадания в щели строительного мусора и влаги.

Одним из завершающих этапов сооружения горизонтальной несущей и ограждающей конструкции здания является анкеровка плит перекрытия. Она производится с целью соединения железобетонных изделий между собой и с несущими стенами с последующей заделкой бетоном или цементно-песчаным раствором. При этом важно знать и соблюдать основные правила работ во избежание разрушения связей, о чем и будет идти речь в нашей очередной статье.

Анкеровка плит перекрытия.jpg

Для чего нужны анкерные связи?

Железобетонные плиты при сооружении перекрытий и покрытий после замоноличивания создают жесткую горизонтальную конструкцию, образующую в комплексе со стенами пространственный каркас строения. Согласно требованиям пунктов 6.35-6.39 СНиП II-22-81 нужно обязательно предусмотреть анкерные связи – межплиточные и в узлах опирания сборных ЖБИ со стенами.

Фото 1. Анкерные связи плит между собой и со стенами.jpg

Фото 1. Анкерные связи плит между собой и со стенами

У многих начинающих застройщиков возникает вопрос о том, зачем связывать сборные плиты между собой и со стенами. Здесь все просто – основным назначением анкерных связей является исключение вероятности взаимного смещения стеновых конструкций и перекрытий. Это может произойти как в результате воздействия на дом расчетных нагрузок, так и по причине просадок и деформаций основания, тектонических подвижек и прочих явлений.

Анкеровка ЖБ плит является обязательным этапом при сооружении перекрытий в зданиях с несколькими этажами и в домах, строительство которых выполняется на местности с повышенной сейсмической активностью. При устройстве чердачных перекрытий в небольших одноэтажных домах, возводимых в зоне с нормальной техногенной сейсмичностью, допускается не использовать анкерные связи.

Способы анкеровки

Анкеровка плит перекрытия между собой и с несущими стенами может быть выполнена несколькими способами:

  • С помощью арматуры – она крепится к монтажным петлям железобетонных изделий. При этом варианте также выполняется связь со стенами с применением Г-образных прутков. При отсутствии монтажных петель арматурные стержни привариваются к пластине, она размещается в шве между соседними плитами, которые впоследствии заливаются бетоном.

    Фото 2. Анкеровка плит арматурой.jpg

    Фото 2. Анкеровка плит арматурой

  • Путем обустройства кольцевого анкера – предполагает зажатие плит со всех сторон монолитным железобетонным поясом, который по конструкции напоминает сейсмопояс (или армопояс, выполняемый под плитами перекрытий в случае газобетонных стен). Для этого по периметру уложенных плит сооружается опалубка шириной 100-150 мм, в нее размещается арматурный каркас и заливается бетон. При создании каркаса соединения арматуры между собой по длине выполняется внахлест примерно на 400-500 мм вязальной проволокой.

    Фото 3. Кольцевой бетонный анкер с дополнительным креплением плит Г-образными прутками, утопленными в монолитный пояс.jpg

    Фото 3. Кольцевой бетонный анкер с дополнительным креплением плит Г-образными прутками, утопленными в монолитный пояс

Какие элементы используются для пустотелых плит перекрытий?

Анкерные связи плит перекрытия, конструкция которых предполагает наличие монтажных петель, могут выполняться с применением таких материалов:

  1. Вязальная проволока диаметром 4-6 мм.

    Фото 4. Диагональные анкерные связи из вязальной проволоки.jpg

    Фото 4. Диагональные анкерные связи из вязальной проволоки

  2. Арматура класса A-III, соединяющаяся методом сварки. Сечение прутков обычно выбирается не менее 10 мм.

    Фото 5. Закрепление ЖБИ арматурой A-III.jpg

    Фото 5. Закрепление ЖБИ арматурой A-III

  3. Связь с несущими стенами, как правило, производится при помощи Г-образных элементов из арматуры класса A-III, один конец которого крепится к монтажной петле ЖБИ, а другой – помещается в шов кладки или бетон при заделке боковых участков по периметру «коробки».

    Фото 6. Г-образный анкер для связи со стеной.jpg

    Фото 6. Г-образный анкер для связи со стеной

Для анкеровки плит без монтажных петель анкерные связи изготовляются из арматуры класса A-III, к концам которой привариваются пластины размерами 100?50 мм из металла толщиной 5 мм. Эти элементы укладываются в швы между уложенными ЖБИ над внутренними стенами (рис. 7).

Рисунок 7. Схема анкеровки плит без монтажных петель.jpg

Рисунок 7. Схема анкеровки плит без монтажных петель

Требования СНиП

Согласно СНиП II-22-81 анкеровка плит к разным конструктивным элементам зданий производится следующим образом:

  • Каменные стеновые конструкции и опорные столбы крепятся с перекрытиями и покрытиями анкерами, площадь сечения которых составляет не меньше 0,5 см2.
  • Максимальное расстояние между анкерами перекрытий из плит, опирающихся на стены, не должно быть более 6 м.
  • Расчет анкерных элементов требуется только в исключительных случаях – при несимметричном изменении толщины стен, на которые будут опираться плиты, а также при расстоянии между анкерами более 6 м.
Но, как правило, анкерные связи делаются из арматуры диаметром не меньше 10 мм, а длина анкеровки составляет не менее 500 мм.

Основные этапы перекрытия здания плитами

Укладка плит производится в такой последовательности:

  1. Изделия стропятся и перемещаются краном к месту установки.
  2. ЖБИ укладываются на слой цементно-песчаного раствора толщиной 20-30 мм с опиранием на 2 короткие стороны. Оптимальная глубина опирания на стены составляет 120 мм, но проектом может быть предусмотрена и другая величина в зависимости от материала несущих стеновых конструкций и наличия армопояса непосредственно под плитами.
  3. Проверяется качество укладки – перепад высот уложенных плит не должен превышать 20 мм. Такие неровности устранятся при устройстве стяжки.

К анкеровке приступают после монтажа всех плит перекрытия.

Рисунок 8. Пример проекта со схемой анкеровки.jpg

Рисунок 8. Пример проекта со схемой анкеровки

Особенности анкеровки разными способами

Схема анкеровки плит указывается в проектно-технической документации на строительство объекта. Но если дом строится без проекта, можно воспользоваться универсальным планом размещения анкерных связей (рис. 9):

  • соседние плиты анкерятся между собой П-образными перемычками;
  • дополнительно все соседние ЖБИ крепятся поперечными связями;
  • 2 крайние изделия соединяются между собой диагональной обвязкой;
  • плиты со стенами связываются Г-образными анкерами с загибом в пределах 400-500 мм.

Рисунок 9. Схема анкеровки плит при сооружении перекрытия.jpg

Рисунок 9. Схема анкеровки плит при сооружении перекрытия

При использовании арматуры класса A-III анкера делаются путем загибания концов с их продеванием по-отдельности в монтажные петли плит и последующей сваркой. Перед привариванием прутков между собой их нужно хорошо натянуть.

Наглядно процесс анкеровки прутком 10 мм с применением сварки показан в следующем видео:


Анкеровка с применением вязальной проволоки диаметром 4-6 мм принципиальных отличий по расположению связей от способа с использованием арматуры 10 мм не имеет. Единственное – в этом случае вместо сварки выполняется скрутка двойной проволокой.

Детально процесс скручивания и натягивания анкерных связей из вязальной проволоки показан в следующем видео:


Еще один эффективный способ анкеровки – устройство бетонного кольцевого анкера. По конструкции он не отличается от традиционного монолитного армопояса, но сооружается он в одной плоскости с плитами, а не под ними. Этот метод характеризуется большой трудоемкостью и наиболее оправдан в регионах с повышенной сейсмоопасностью и при необходимости закрепления изделий, конструкция которых не предполагает наличия монтажных петель.

Фото 10. Подготовка к сооружению бетонного кольцевого анкера.jpg

Фото 10. Подготовка к сооружению бетонного кольцевого анкера

Как избежать разрушения крепежа?

Особого внимания заслуживает способ анкеровки, при котором применяется сварка. Здесь важно обеспечить качественное сварное соединение, которое не разрушится под воздействием возможных нагрузок в процессе эксплуатации здания.

Рекомендации по сварке прутков при создании анкерных связей:

  • Для получения качественного соединения используются электроды типа Э46 (например, АНО-4, АНО-21, ОЗС-6 и др.) диаметром 3-4 мм.
  • Длина сварного шва должна составлять 80-100 мм.

При анкеровке любым из описанных выше способов важно качественно скрыть арматурные прутки в толще раствора (обычно поверх плит перекрытия делается стяжка) для защиты от поражения коррозией, которая может стать причиной разрушения анкерных связей.

Фото 11. Заделанные раствором швы и анкерные связи.jpg

Фото 11. Заделанные раствором швы и анкерные связи

С заделкой всех монтажных петель и рустов (зазоров между соседними плитами) цементно-песчаным раствором или бетоном не стоит затягивать во избежание попадания в щели строительного мусора и влаги.

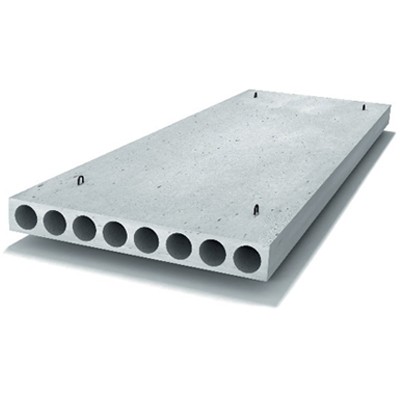

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино...
От 3352 руб/шт
Подробнее
© СтройПартнер | st-par.ru

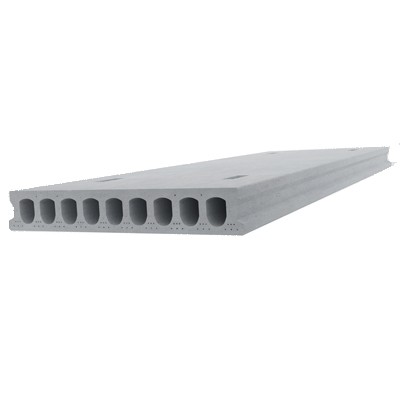

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной...
От 7295 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино...
От 7665 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино...
От 7234 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино...
От 5851 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной...
От 8741 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино...
От 10784 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной...
От 4086 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино...
От 4701 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино...
От 6510 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Перекрытия

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
