Сегодня застройщики активно применяют газобетонные блоки для строительства жилых домов. Это обусловлено высокими теплоизоляционными характеристиками материала и способностью обеспечивать оптимальный микроклимат в помещениях благодаря повышенной паропроницаемости. Но также газоблоки являются относительно хрупким материалом, поэтому при перекрытии зданий плитами требуется соблюдать определенные правила.

Укладка плит перекрытия на газобетонные блоки.jpg

Виды плит перекрытия

Для перекрытия домов из газобетонных блоков могут применяться следующие виды плит:

  • Газобетонные – самонесущие армированные изделия сплошного сечения. Обычно их конструкция имеет пазогребневую систему соединения (на российском рынке фактически не представлены).

    Фото 1. Газобетонные плиты для сооружения горизонтальной несущей конструкции.jpg

    Фото 1. Газобетонные плиты для сооружения горизонтальной несущей конструкции

  • Многопустотные железобетонные – стандартные ЖБИ с продольными пустотами, изготовленные из тяжелого бетона.

    Рисунок 2. Разные виды пустотных железобетонных изделий.jpg

    Рисунок 2. Разные виды пустотных железобетонных изделий

Вне зависимости от выбранного типа плит, важно обеспечить равномерное распределение нагрузок, которые перекрытие будет передавать на капитальные стены. С этой целью, а также для увеличения жесткости здания и предотвращения растрескивания блоков в обязательном порядке сооружается монолитный железобетонный армопояс.

Газобетонные плиты перекрытия

Плиты из газобетона имеют сплошную конструкцию, но при этом обладают меньшим весом по сравнению с пустотными ЖБИ. Также они характеризуются высокими теплоизоляционными характеристиками и высокоточной геометрией, что позволяет сократить финансовые расходы на отделочные работы.

Фото 3. Сооружение перекрытия из газобетонных плит.jpg

Фото 3. Сооружение перекрытия из газобетонных плит

Плиты перекрытия укладываются на газобетонные блоки с помощью автокрана по аналогичной технологии с железобетонными изделиями. Но при этом важно обеспечить максимально плотное примыкание элементов между собой в области пазогребневого соединения.

Железобетонные плиты перекрытия

ЖБ плиты выпускаются нескольких типов по технологии изготовления:

  • ПБ, 3,1ПБ и 1,6ПБ – производятся с применением современного метода безопалубочного формования.
  • ПК, ПНО – изготовляются по устаревшей опалубочной технологии.

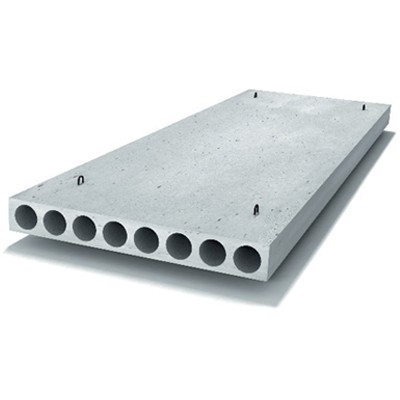

Фото 4. Изделия марки ПК.jpg

Фото 4. Изделия марки ПК

Также изделия выпускаются разной толщины:

  • Стандартные толщиной 220 мм – ПК и ПБ
  • Облегченные толщиной 160 мм – ПНО, 3,1ПБ и 1,6ПБ, предназначены для малоэтажного строительства.

Пустотелые плиты выпускаются с разными значениями несущей способности – от 300 до 1600 кг/м2. Также они бывают разных размеров – ширина, как правило, стандартная у всех видов и может составлять 1 м, 1,2 м и 1,5 м. Реже в продаже встречаются ЖБИ типа ПК шириной 1,8 м.

Фото 5. Изделия марки ПБ.jpg

Фото 5. Изделия марки ПБ

Максимальная длина плит зависит от их разновидности:

  • ПБ – 10,8 м;
  • ПК – 7,2 м;
  • 1,6ПБ и 3,1ПБ – 9 м;
  • ПНО – 6,3 м.

Как укладываются плиты перекрытия на газобетонные блоки?

Укладка плит перекрытия на газобетонные блоки выполняется только после предварительного устройства армопояса и набора бетоном проектной прочности.

Фото 6. Армопояс, выполненный с применением съемной опалубки.jpg

Фото 6. Армопояс, выполненный с применением съемной опалубки

Армопояс в конструкции зданий выполняет несколько функций:

·         исключает вероятность деформации стен;

·         увеличивает общую прочность и жесткость строения;

·         минимизирует негативные воздействия неравномерной усадки фундамента.

Фото 7. Армопояс из U-блоков.jpg

Фото 7. Армопояс из U-блоков

Процесс устройства состоит из нескольких этапов:

  • сооружение опалубки;
  • изготовление армирующего каркаса;
  • прокладка утеплителя по внешнему контуру несущих стен;
  • бетонирование конструкции.

Опалубка может быть разборной и несъемной. Сборно-разборная конструкция сооружается с применением деревянных щитов или листов OSB. Более удачным решением будет выбор несъемной опалубки из специальных газобетонных U-блоков (или П-блоков, что одно и тоже), кладка которых выполняется на всех несущих стенах по аналогии с обычными газоблоками.

Фото 8. Деревянная опалубка под армопояс.jpg

Фото 8. Деревянная опалубка под армопояс

На следующем этапе изготовляется армирующий каркас. Для этого применяется рифленая арматура сечением 10-12 мм, которая соединяется между собой при помощи вязальной проволоки. Важно обеспечить расположение металлических прутков на несколько сантиметров вглубь бетона для предотвращения коррозии и разрушения.

Фото 9. Опалубка из U-блоков с уложенным армирующим каркасом.jpg

Фото 9. Опалубка из U-блоков с уложенным армирующим каркасом

Бетонирование армопояса требуется выполнить за один прием для получения монолитной конструкции. Для этих целей обычно применяется бетон марки М200 или более. Одновременно с заливкой выполняется уплотнение смеси с помощью глубинного вибрационного оборудования или путем покалывания свежего состава обычным толстым прутком либо палкой.

Фото 10. Бетонирование армопояса.jpg

Фото 10. Бетонирование армопояса

Более детально процесс устройства армопояса с применением U-блоков в качестве несъемной опалубки рассмотрен в представленном ниже видео:


Монтаж плит перекрытия производится с помощью автокрана, как правило, с опорой на 2 короткие стороны. Схема раскладки изделий и глубина опирания обычно отражаются в проектно-технической документации на строительство дома. Оптимальными показателями глубины опирания являются 100-150 мм.

Фото 11. Процесс монтажа газобетонных плит.jpg

Фото 11. Процесс монтажа газобетонных плит

Технологические аспекты укладки ЖБ плит:

  1. Выкладывание слоя цементно-песчаного раствора толщиной 20-30 мм на несущих стенах в местах расположения железобетонных изделий.
  2. Строповка, подъем и перемещение плит к месту установки.
  3. Опускание ЖБИ на стеновые конструкции с одновременным корректированием положения.
  4. Корректировка положения изделий с помощью ломов уже после укладки.
  5. Анкеровка плит между собой и с несущими стенами.
  6. Заделывание швов между смежными изделиями цементно-песчаным раствором или бетоном с предварительным армированием. Техника заделки зависит от размеров стыков.

Фото 12. Монтаж железобетонных плит на стены из газобетона.jpg

Фото 12. Монтаж железобетонных плит на стены из газобетона

Процесс укладки многопустотных плит перекрытия на стены из газобетонных блоков детально показан в следующем видео:
