Сегодня существует множество способов устройства перекрытий и покрытий зданий, но в большинстве случаев они сооружаются из сборных ж/б плит пустотного типа. Это обусловлено их надежностью, небольшим весом и невысокой ценой по сравнению с другими видами конструкций. Не менее весомым преимуществом является возможность быстрого монтажа при минимальных трудозатратах. Однако чтобы купить наиболее подходящие ЖБИ, нужно детально изучить характеристики железобетонных плит и их стандартные размеры.

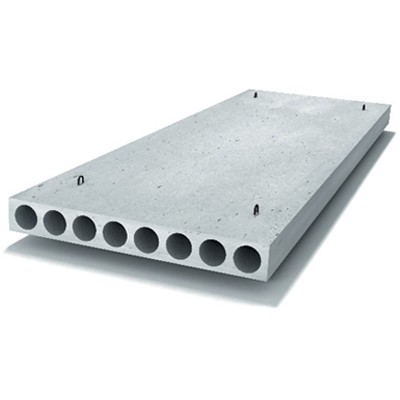

Характеристики железобетонных плит.jpg

Преимущества пустотелых железобетонных плит

Основные достоинства применения пустотных плит перекрытия по сравнению с другими способами устройства перекрытий:

  • Вес – конструкция плиты перекрытия предполагает наличие продольных технологических пустот, которые позволяют не только снизить общую массу изделия, но и минимизировать нагрузки на фундамент, по сравнению с монолитным перекрытием.
  • Теплоизоляционные свойства – воздух внутри пустот является природным теплоизолятором.
  • Стоимость – примерно на 30 % дешевле, чем устройство монолитного ЖБ перекрытия.
  • Геометрические размеры и качество поверхности – изготовление в заводских условиях обеспечивает хорошую геометрию плит и отсутствие серьезных дефектов, что позволяет сэкономить на отделочных работах (особенно это касается плит ПБ, которые наиболее ровные). Это достигается за счет возможности нанесения более тонкого слоя стяжки пола.
  • Монтаж – устройство плиты перекрытия из ЖБИ гораздо проще и быстрее, поскольку укладка производится автокраном и не требуется ожидать, пока бетон наберет необходимую для продолжения строительных работ прочность.

При этом следует учитывать, что пустотелые ЖБИ выпускаются разных видов по технологии изготовления и толщине. В зависимости от техники производства различают изделия, изготовленные с применением опалубочного (ПК) и безопалубочного метода формования (ПБ). В состав плиты перекрытия входит бетон и армирующий каркас для обеспечения повышенной прочности, жесткости и устойчивости к воздействующим на нее нагрузкам.

 Фото 1. Внешний вид плит ПК.jpg

Фото 1. Внешний вид плит ПК

 Фото 2. Внешний вид плит ПБ.jpg

Фото 2. Внешний вид плит ПБ

Толщина или сечение плит перекрытия может составлять 220 мм (стандартные изделия ПБ и ПК) и 160 мм (облегченные ЖБИ марок ПНО, 1,6 ПБ и 3,1ПБ). Облегченные конструкции предназначены в основном для малоэтажного строительства. ПНО, так же как и ПК, производятся по старой опалубочной технологии, а 3,1ПБ и 1,6 ПБ с использованием более современного безопалубочного метода непрерывного формования.

 Фото 3. Внешний вид плит ПНО.jpg

Фото 3. Внешний вид плит ПНО

 Фото 4. Внешний вид плит 1,6ПБ и 3,1ПБ.jpg

Фото 4. Внешний вид плит 1,6ПБ и 3,1ПБ

Основные характеристики железобетонных плит

К основным характеристикам пустотных плит относятся геометрические размеры и предельно допустимая нагрузка (несущая способность). Именно по этим параметрам и подбираются железобетонные изделия для перекрытия пролетов зданий гражданского, коммерческого и производственного назначения.

Таблица 1. Геометрические размеры пустотелых плит

Марка

Длина, мм

Ширина, мм

Толщина, мм

ПБ

1600-10800

1000-1500

220

ПК

1600-7200

1000-1800

220

3,1ПБ и 1,6ПБ

1600-9000

1000-1500

160

ПНО

1600-6300

1000-1500

160

При этом важно учитывать, что плиты производятся с допуском – т.е. их фактическая длина и ширина отличаются от паспортных данных:

  • длина меньше на 20 мм;
  • ширина меньше на 10 мм.

Стандартная несущая способность изделий, которые производятся по опалубочной технологии формования, составляет 800 кг/м2. Реже в продаже можно встретить ЖБИ с максимальной нагрузкой 1250 кг/м2. Плиты безопалубочного формования выпускаются в более широком ассортименте по предельной нагрузке – от 300 до 1600 кг/м2.

Фото 5. Испытания железобетонного изделия на предельные нагрузки.jpg

Фото 5. Испытания железобетонного изделия на предельные нагрузки

Маркировка плит перекрытия

Правила маркировки регламентируются ГОСТ 23006. Марка состоит из буквенно-цифрового обозначения, в котором зашифрованы основные технические характеристики плит перекрытия.

Рассмотрим расшифровку маркировки на примере плиты ПК 72-10-12,5АтV:

  • ПБ – круглопустотная плита толщиной 220 мм, изготовленная методом опалубочного формования;
  • 72 – конструктивная длина, 72 дм или 7,2 м;
  • 10 – конструктивная ширина, 10 дм или 1 м.
  • 12,5 – предельно допустимая нагрузка, которую изделие способно выдержать без разрушения, 12,5 кПа или 1250 кг/м2;
  • АтV – класс напрягаемой арматуры для предварительно напряженных конструкций).

Фото 6. Промаркированные плиты серии ПК.jpg

Фото 6. Промаркированные плиты серии ПК

ЖБИ других серий маркируются аналогично с единственным отличием – буквенным обозначением в начале марки, например:

  • ПБ – плита безопалубочного непрерывного формования толщиной 220 мм;
  • ПНО – плита настила облегченная толщиной 160 мм, изготовленная по технологии опалубочного формования.

Ориентировочные цены

Расценки на железобетонные плиты перекрытий формируются исходя из их разновидности, а также геометрических размеров.

Таблица 2. Примерная стоимость плит перекрытия разных серий

 Марка ЖБИ

Цена, руб.

ПК

от 1800 до 19000

ПБ

от 1900 до 33000

3,1ПБ и 1,6ПБ

от 2300 до 18000

ПНО

от 2200 до 10000
