Укладка плит перекрытия на фундамент


167
Array
(
    [ID] => 23176
    [~ID] => 23176
    [IBLOCK_ID] => 16
    [~IBLOCK_ID] => 16
    [CODE] => ukladka-plit-perekrytiya-na-fundament
    [~CODE] => ukladka-plit-perekrytiya-na-fundament
    [XML_ID] => 23176
    [~XML_ID] => 23176
    [NAME] => Укладка плит перекрытия на фундамент
    [~NAME] => Укладка плит перекрытия на фундамент
    [ACTIVE] => Y
    [~ACTIVE] => Y
    [DATE_ACTIVE_FROM] =>
    [~DATE_ACTIVE_FROM] =>
    [DATE_ACTIVE_TO] =>
    [~DATE_ACTIVE_TO] =>
    [SORT] => 500
    [~SORT] => 500
    [PREVIEW_TEXT] =>
    [~PREVIEW_TEXT] =>
    [PREVIEW_TEXT_TYPE] => text
    [~PREVIEW_TEXT_TYPE] => text
    [DETAIL_TEXT] =>

Нижнее перекрытие, которое также служит полом первого этажа, может быть выполнено нескольким способами. Некоторые застройщики отдают предпочтение монолитным конструкциям, но более целесообразным с точки зрения финансовых расходов и трудоемкости монтажа является укладка плит перекрытия на фундамент. Именно этот вариант мы и рассмотрим более подробно в нашей статье.

Укладка плит перекрытия на фундамент.jpg

Виды плит перекрытия

Важно сразу отметить, что делать фундамент из железобетонных плит перекрытия нельзя – допустим только вариант их укладки на ленточное основание. Такие виды ЖБИ не рассчитаны на укладку по всей плоскости – большинство изделий выпускаются с возможностью установки на 2 стороны, реже встречаются конструкции с 3-мя и 4-мя опорными сторонами.

Итак, основной вопрос выяснили – установку плит можно производить только на предварительно сооруженное ленточное основание из бетона или рядового полнотелого кирпича. Теперь рассмотрим разновидности плит, которые обычно применяются для этих целей.

Рисунок 1. Основные разновидности плит.jpg

Рисунок 1. Основные разновидности плит

Сегодня наибольшим спросом среди застройщиков пользуются следующие виды плит:

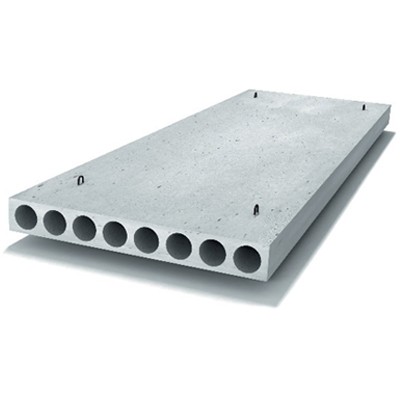

  • ПК – изготовляются по старой опалубочной технологии. Бетон заливается в специальные формы стандартных размеров с последующим его уплотнением на вибрационном оборудовании и тепловой обработкой.

    Фото 2. Внешний вид изделий типа ПК.jpg

    Фото 2. Внешний вид изделий типа ПК

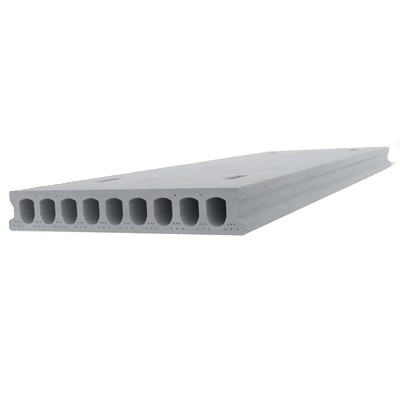

  • ПБ – производятся по новой технологии безопалубочного формования. Заготовки формируются специальными машинами с одновременным уплотнением. На изделия нужных размеров плиты-полуфабрикаты разрезаются уже после набора бетоном прочности.

    Фото 3. Внешний вид плит серии ПБ.jpg

    Фото 3. Внешний вид плит серии ПБ

  • Облегченные – отличаются уменьшенной толщиной 160 мм (у стандартных плит она 220 мм). Изготавливаются с использованием опалубочного (ПНО) и безопалубочного метода (3,1ПБ и 1,6ПБ).

Реже применяются ребристые железобетонные изделия – они предназначены в основном для устройства покрытий и перекрытий промышленных зданий и сооружений. Характеризуются повышенной сейсмоустойчивостью за счет особой конструкции армирования и наличия ребер жесткости.

Рисунок 4. Внешний вид ребристых железобетонных изделий.jpg

Рисунок 4. Внешний вид ребристых железобетонных изделий

Особенности монтажа

Основное правило установки (укладки) плит перекрытия на фундамент и стены – их опирание должно выполняться в строгом соответствии со строительными нормами. Так, все виды ЖБИ серии ПБ и большинство изделий марок ПК (за исключением специальных с опиранием на 3 или 4 стороны, что указывается в маркировке в конце буквенно-цифрового обозначения символами «3» и «4» соответственно) могут опираться только на 2 стороны. В этом случае перекрытие изгибается под весом нагрузки, и все растяжение воспринимает на себя армирующий каркас – при отсутствии нагрузок, превышающих допустимые значения, повреждений не будет.

Рисунок 5. Классический способ опирания по 2-м сторонам.jpg

Рисунок 5. Классический способ опирания по 2-м сторонам

В исключительных случаях возможна укладка плит перекрытия на цоколь или стены с опиранием на 3 стороны – 2 короткие и 1 длинную. Данный способ применяется, если изделия при раскладке не помещаются по ширине пролета. При этом глубина опоры на длинную сторону должна быть минимальной. Здесь изгибающим нагрузкам подвергается не вся конструкция, а только ее свободный край, а продольный армирующий каркас воспринимает растягивающие напряжения не по всей длине, а лишь в определенном фрагменте. Однако к такому варианту установки лучше не прибегать.

Рисунок 6. Допустимый, но нерекомендуемый вариант установки на 3 стороны.jpg

Рисунок 6. Допустимый, но нерекомендуемый вариант установки на 3 стороны

Мы рассмотрели 2 основных способа, как правильно укладывать плиты перекрытия на фундамент (стены). Для полноты понимания всей ситуации, рассмотрим несколько вариантов неправильной установки:

  • Опирание по 2-м длинным сторонам – армирующий каркас в плитах расположен в продольном направлении, а в поперечном имеется только сетка, которая воспринимает преимущественно нагрузки от собственного веса изделия. При укладке таким способом сетка с тонкими армирующими прутками не сможет долго работать под нагрузками и перекрытие разрушится.

    Рисунок 7. Последствия установки плит с опорой на 2 длинные стороны.jpg

    Рисунок 7. Последствия установки плит с опорой на 2 длинные стороны

  • Монтаж плит перекрытия на фундамент или стены с дополнительной опорой в пролете. Многопустотные изделия применяются только в качестве однопролетных. При наличии трех или более опор под воздействием нагрузок плита между ними будет прогибаться вниз, а над средней опорой появится выгиб вверх. Поскольку в верхней части ЖБИ армирующий каркас отсутствует, последствием воздействия растягивающего давления изгиба будет деформация перекрытия и образование трещин.

Рисунок 8. Перекрытие пролета с тремя опорами и его последствия.jpg

Рисунок 8. Перекрытие пролета с тремя опорами и его последствия

Также стоит учитывать, что укладывать плиты перекрытия можно только на ленточный фундамент – монтаж на основание свайного типа (или колонны с опорой по 4-м точкам) не допускается. Арматура правильно воспринимает напряжения только в случае, если ее концы заведены за опору. Когда под всеми концами прутков опора отсутствует, армирующий каркас работать не будет – ЖБИ будет прогибаться под нагрузками и в продольном, и в поперечном направлении, что приведет к его ускоренному разрушению. Решить эту проблем можно путем устройства монолитной ленты поверх свай либо установкой балок между колоннами.

Рисунок 9. Пример установки плит с опорой по 4-м точкам.jpg

Рисунок 9. Пример установки плит с опорой по 4-м точкам

Также не допускается перекрытие плитами цоколя, как и «коробки» здания, с защемлением железобетонных изделий. Под защемлением следует понимать слишком глубокое заведение изделия на несущие конструкции, в результате чего оно не может работать, как шарнирно опирающееся. Это ведет к неравномерному восприятию арматурным каркасом растягивающих напряжений и образованию трещин вблизи опор.

Рисунок 10. Последствия защемления плиты.jpg

Рисунок 10. Последствия защемления плиты

Технология укладки

Плиты железобетонные ленточных фундаментов монтируются с помощью автокрана путем зацепления за специальные монтажные скобы или специальными грузозахватными приспособлениями непосредственно за «тело» изделия. Предварительно разрабатывается план раскладки с учетом конфигурации и размеров пролетов, межэтажных проемов, наличия вентиляционных каналов и других технологических отверстий.

Рисунок 11. Схема раскладки, составленная своими руками.jpg

Рисунок 11. Схема раскладки, составленная своими руками

Перед монтажными работами необходимо качественно подготовить поверхность фундамента, на которую будут опираться железобетонные изделия.

Вывод общего уровня или отстрел углов

Сборное перекрытие из плит будет эффективно работать и без последствий воспринимать нагрузки только при условии, что фундаментные плиты железобетонные плоские будут уложены на качественно подготовленное основание с соблюдением всех технологических аспектов.

Подготовительные мероприятия:

  • Измерить высоту перепадов основания (при их наличии) с помощью лазерного уровня.
  • Определить способ выравнивания.
  • При отклонениях менее 50 мм целесообразнее выровнять поверхность стяжкой с укладкой армирующей сетки.
  • Перепады свыше 50 мм лучше устранить путем дополнительного ряда кирпичной кладки или заливкой усиливающего пояса из бетона.

При сооружении фундамента из ФБС по периметру основания эксперты рекомендуют сделать монолитный армопояс. В процессе работ важно заранее выставить опалубку в строгом соответствии с горизонтальным уровнем, чтобы впоследствии избежать дополнительных финансовых и временных затрат на выравнивание плоскости.

Фото 12. Основание из ФБС с монолитным армопоясом.jpg

Фото 12. Основание из ФБС с монолитным армопоясом

Также надо выполнить качественную гидроизоляцию фундамента с помощью рулонного рубероида или специальных проникающих составов, которые добавляются в воду при приготовлении бетона.

Фото 13. Установка плит на качественно гидроизолированный фундамент.jpg

Фото 13. Установка плит на качественно гидроизолированный фундамент

Нанесение раствора

Установка плит перекрытия на фундамент производится на слой цементно-песчаного раствора толщиной 20-30 мм. Для этого можно купить готовую смесь или приготовить самостоятельно в пропорции 1:3 – 1 часть цемента и 3 части песка. Состав равномерно распределяется по поверхности предполагаемой зоны опирания железобетонного изделия.

Укладка плит

Не все начинающие строители имеют представление о том, как класть плиты перекрытия на фундамент. На самом деле все довольно просто, главное – соблюдать технологические рекомендации и правила техники безопасности.

Фото 14. Процесс монтажа плит на фундамент.jpg

Фото 14. Процесс монтажа плит на фундамент

Монтаж производится в несколько этапов:

  • Плиты стропятся и перемещаются к месту установки.
  • При опускании на место укладки производится выравнивание положения изделия.

    Фото 15. Выравнивание изделия при опускании.jpg

    Фото 15. Выравнивание изделия при опускании

  • Корректировка положения плит возможна только при натянутых стропах в течение первых 10 минут после установки и выполняется при помощи ломов.
  • Осуществляется анкеровка плит между собой и с фундаментом при помощи диагональных, поперечных П-образных связей, выполненных из прутка сечением 8-10 мм.

    Рисунок 16. Схема анкеровки плит перекрытия.jpg

    Рисунок 16. Схема анкеровки плит перекрытия

Оптимальное опирание плиты перекрытия на фундамент, которое закладывают конструкторы в проектно-технической документации, составляет 120 мм.

Обкладка пустот

Технологические отверстия в плитах со стороны наружной части будущей «коробки» рекомендуется заложить половинками кирпичей или теплоизоляционным материалом во избежание проникновения холода в пустоты. Это можно выполнить как перед их монтажом, так и уже после укладки на фундамент.

Фото 17. Заделка пустот керамическим кирпичом.jpg

Фото 17. Заделка пустот керамическим кирпичом

Щели между уложенными плитами и места анкеровки тоже необходимо заделать цементно-песчаным раствором. Если стыки между железобетонными изделиями большие, они заполняются густым составом с продольным армированием. Чрезмерно большие зазоры и не перекрытые участки бетонируются с предварительным созданием армирующего каркаса и устройством опалубки снизу.

Рисунок 18. Опалубка и армирование не перекрытого фрагмента.jpg

Рисунок 18. Опалубка и армирование не перекрытого фрагмента

Укрепление коробки

Когда выполняется устройство фундаментных плит железобетонных плоских, укрепление, как правило, не производится. При использовании заводских многопустотных плит, монтируемых на ленточное основание, выполненное из блоков ФБС, некоторые специалисты укрепляют сооружение путем создания монолитного армопояса по периметру будущей «коробки». Это позволяет повысить устойчивость будущих стен к различным воздействиям и предотвратить трещинообразование.

Но в большинстве случаев достаточно обложить плиты кирпичом и уложить в пространство между кладкой и железобетонным изделием теплоизоляционный материал (обычно используется пенополистирол). Для кладки применяется полнотелый строительный кирпич марки не ниже М150 с армированием кладочной сеткой, поскольку этот участок сооружения будет выступать в качестве цокольной части, подвергаться большим нагрузкам и постоянному воздействию негативных факторов окружающей среды.

Процесс монтажа плит перекрытия на кирпичный цоколь показан в следующем видео:


[~DETAIL_TEXT] =>

Нижнее перекрытие, которое также служит полом первого этажа, может быть выполнено нескольким способами. Некоторые застройщики отдают предпочтение монолитным конструкциям, но более целесообразным с точки зрения финансовых расходов и трудоемкости монтажа является укладка плит перекрытия на фундамент. Именно этот вариант мы и рассмотрим более подробно в нашей статье.

Укладка плит перекрытия на фундамент.jpg

Виды плит перекрытия

Важно сразу отметить, что делать фундамент из железобетонных плит перекрытия нельзя – допустим только вариант их укладки на ленточное основание. Такие виды ЖБИ не рассчитаны на укладку по всей плоскости – большинство изделий выпускаются с возможностью установки на 2 стороны, реже встречаются конструкции с 3-мя и 4-мя опорными сторонами.

Итак, основной вопрос выяснили – установку плит можно производить только на предварительно сооруженное ленточное основание из бетона или рядового полнотелого кирпича. Теперь рассмотрим разновидности плит, которые обычно применяются для этих целей.

Рисунок 1. Основные разновидности плит.jpg

Рисунок 1. Основные разновидности плит

Сегодня наибольшим спросом среди застройщиков пользуются следующие виды плит:

  • ПК – изготовляются по старой опалубочной технологии. Бетон заливается в специальные формы стандартных размеров с последующим его уплотнением на вибрационном оборудовании и тепловой обработкой.

    Фото 2. Внешний вид изделий типа ПК.jpg

    Фото 2. Внешний вид изделий типа ПК

  • ПБ – производятся по новой технологии безопалубочного формования. Заготовки формируются специальными машинами с одновременным уплотнением. На изделия нужных размеров плиты-полуфабрикаты разрезаются уже после набора бетоном прочности.

    Фото 3. Внешний вид плит серии ПБ.jpg

    Фото 3. Внешний вид плит серии ПБ

  • Облегченные – отличаются уменьшенной толщиной 160 мм (у стандартных плит она 220 мм). Изготавливаются с использованием опалубочного (ПНО) и безопалубочного метода (3,1ПБ и 1,6ПБ).

Реже применяются ребристые железобетонные изделия – они предназначены в основном для устройства покрытий и перекрытий промышленных зданий и сооружений. Характеризуются повышенной сейсмоустойчивостью за счет особой конструкции армирования и наличия ребер жесткости.

Рисунок 4. Внешний вид ребристых железобетонных изделий.jpg

Рисунок 4. Внешний вид ребристых железобетонных изделий

Особенности монтажа

Основное правило установки (укладки) плит перекрытия на фундамент и стены – их опирание должно выполняться в строгом соответствии со строительными нормами. Так, все виды ЖБИ серии ПБ и большинство изделий марок ПК (за исключением специальных с опиранием на 3 или 4 стороны, что указывается в маркировке в конце буквенно-цифрового обозначения символами «3» и «4» соответственно) могут опираться только на 2 стороны. В этом случае перекрытие изгибается под весом нагрузки, и все растяжение воспринимает на себя армирующий каркас – при отсутствии нагрузок, превышающих допустимые значения, повреждений не будет.

Рисунок 5. Классический способ опирания по 2-м сторонам.jpg

Рисунок 5. Классический способ опирания по 2-м сторонам

В исключительных случаях возможна укладка плит перекрытия на цоколь или стены с опиранием на 3 стороны – 2 короткие и 1 длинную. Данный способ применяется, если изделия при раскладке не помещаются по ширине пролета. При этом глубина опоры на длинную сторону должна быть минимальной. Здесь изгибающим нагрузкам подвергается не вся конструкция, а только ее свободный край, а продольный армирующий каркас воспринимает растягивающие напряжения не по всей длине, а лишь в определенном фрагменте. Однако к такому варианту установки лучше не прибегать.

Рисунок 6. Допустимый, но нерекомендуемый вариант установки на 3 стороны.jpg

Рисунок 6. Допустимый, но нерекомендуемый вариант установки на 3 стороны

Мы рассмотрели 2 основных способа, как правильно укладывать плиты перекрытия на фундамент (стены). Для полноты понимания всей ситуации, рассмотрим несколько вариантов неправильной установки:

  • Опирание по 2-м длинным сторонам – армирующий каркас в плитах расположен в продольном направлении, а в поперечном имеется только сетка, которая воспринимает преимущественно нагрузки от собственного веса изделия. При укладке таким способом сетка с тонкими армирующими прутками не сможет долго работать под нагрузками и перекрытие разрушится.

    Рисунок 7. Последствия установки плит с опорой на 2 длинные стороны.jpg

    Рисунок 7. Последствия установки плит с опорой на 2 длинные стороны

  • Монтаж плит перекрытия на фундамент или стены с дополнительной опорой в пролете. Многопустотные изделия применяются только в качестве однопролетных. При наличии трех или более опор под воздействием нагрузок плита между ними будет прогибаться вниз, а над средней опорой появится выгиб вверх. Поскольку в верхней части ЖБИ армирующий каркас отсутствует, последствием воздействия растягивающего давления изгиба будет деформация перекрытия и образование трещин.

Рисунок 8. Перекрытие пролета с тремя опорами и его последствия.jpg

Рисунок 8. Перекрытие пролета с тремя опорами и его последствия

Также стоит учитывать, что укладывать плиты перекрытия можно только на ленточный фундамент – монтаж на основание свайного типа (или колонны с опорой по 4-м точкам) не допускается. Арматура правильно воспринимает напряжения только в случае, если ее концы заведены за опору. Когда под всеми концами прутков опора отсутствует, армирующий каркас работать не будет – ЖБИ будет прогибаться под нагрузками и в продольном, и в поперечном направлении, что приведет к его ускоренному разрушению. Решить эту проблем можно путем устройства монолитной ленты поверх свай либо установкой балок между колоннами.

Рисунок 9. Пример установки плит с опорой по 4-м точкам.jpg

Рисунок 9. Пример установки плит с опорой по 4-м точкам

Также не допускается перекрытие плитами цоколя, как и «коробки» здания, с защемлением железобетонных изделий. Под защемлением следует понимать слишком глубокое заведение изделия на несущие конструкции, в результате чего оно не может работать, как шарнирно опирающееся. Это ведет к неравномерному восприятию арматурным каркасом растягивающих напряжений и образованию трещин вблизи опор.

Рисунок 10. Последствия защемления плиты.jpg

Рисунок 10. Последствия защемления плиты

Технология укладки

Плиты железобетонные ленточных фундаментов монтируются с помощью автокрана путем зацепления за специальные монтажные скобы или специальными грузозахватными приспособлениями непосредственно за «тело» изделия. Предварительно разрабатывается план раскладки с учетом конфигурации и размеров пролетов, межэтажных проемов, наличия вентиляционных каналов и других технологических отверстий.

Рисунок 11. Схема раскладки, составленная своими руками.jpg

Рисунок 11. Схема раскладки, составленная своими руками

Перед монтажными работами необходимо качественно подготовить поверхность фундамента, на которую будут опираться железобетонные изделия.

Вывод общего уровня или отстрел углов

Сборное перекрытие из плит будет эффективно работать и без последствий воспринимать нагрузки только при условии, что фундаментные плиты железобетонные плоские будут уложены на качественно подготовленное основание с соблюдением всех технологических аспектов.

Подготовительные мероприятия:

  • Измерить высоту перепадов основания (при их наличии) с помощью лазерного уровня.
  • Определить способ выравнивания.
  • При отклонениях менее 50 мм целесообразнее выровнять поверхность стяжкой с укладкой армирующей сетки.
  • Перепады свыше 50 мм лучше устранить путем дополнительного ряда кирпичной кладки или заливкой усиливающего пояса из бетона.

При сооружении фундамента из ФБС по периметру основания эксперты рекомендуют сделать монолитный армопояс. В процессе работ важно заранее выставить опалубку в строгом соответствии с горизонтальным уровнем, чтобы впоследствии избежать дополнительных финансовых и временных затрат на выравнивание плоскости.

Фото 12. Основание из ФБС с монолитным армопоясом.jpg

Фото 12. Основание из ФБС с монолитным армопоясом

Также надо выполнить качественную гидроизоляцию фундамента с помощью рулонного рубероида или специальных проникающих составов, которые добавляются в воду при приготовлении бетона.

Фото 13. Установка плит на качественно гидроизолированный фундамент.jpg

Фото 13. Установка плит на качественно гидроизолированный фундамент

Нанесение раствора

Установка плит перекрытия на фундамент производится на слой цементно-песчаного раствора толщиной 20-30 мм. Для этого можно купить готовую смесь или приготовить самостоятельно в пропорции 1:3 – 1 часть цемента и 3 части песка. Состав равномерно распределяется по поверхности предполагаемой зоны опирания железобетонного изделия.

Укладка плит

Не все начинающие строители имеют представление о том, как класть плиты перекрытия на фундамент. На самом деле все довольно просто, главное – соблюдать технологические рекомендации и правила техники безопасности.

Фото 14. Процесс монтажа плит на фундамент.jpg

Фото 14. Процесс монтажа плит на фундамент

Монтаж производится в несколько этапов:

  • Плиты стропятся и перемещаются к месту установки.
  • При опускании на место укладки производится выравнивание положения изделия.

    Фото 15. Выравнивание изделия при опускании.jpg

    Фото 15. Выравнивание изделия при опускании

  • Корректировка положения плит возможна только при натянутых стропах в течение первых 10 минут после установки и выполняется при помощи ломов.
  • Осуществляется анкеровка плит между собой и с фундаментом при помощи диагональных, поперечных П-образных связей, выполненных из прутка сечением 8-10 мм.

    Рисунок 16. Схема анкеровки плит перекрытия.jpg

    Рисунок 16. Схема анкеровки плит перекрытия

Оптимальное опирание плиты перекрытия на фундамент, которое закладывают конструкторы в проектно-технической документации, составляет 120 мм.

Обкладка пустот

Технологические отверстия в плитах со стороны наружной части будущей «коробки» рекомендуется заложить половинками кирпичей или теплоизоляционным материалом во избежание проникновения холода в пустоты. Это можно выполнить как перед их монтажом, так и уже после укладки на фундамент.

Фото 17. Заделка пустот керамическим кирпичом.jpg

Фото 17. Заделка пустот керамическим кирпичом

Щели между уложенными плитами и места анкеровки тоже необходимо заделать цементно-песчаным раствором. Если стыки между железобетонными изделиями большие, они заполняются густым составом с продольным армированием. Чрезмерно большие зазоры и не перекрытые участки бетонируются с предварительным созданием армирующего каркаса и устройством опалубки снизу.

Рисунок 18. Опалубка и армирование не перекрытого фрагмента.jpg

Рисунок 18. Опалубка и армирование не перекрытого фрагмента

Укрепление коробки

Когда выполняется устройство фундаментных плит железобетонных плоских, укрепление, как правило, не производится. При использовании заводских многопустотных плит, монтируемых на ленточное основание, выполненное из блоков ФБС, некоторые специалисты укрепляют сооружение путем создания монолитного армопояса по периметру будущей «коробки». Это позволяет повысить устойчивость будущих стен к различным воздействиям и предотвратить трещинообразование.

Но в большинстве случаев достаточно обложить плиты кирпичом и уложить в пространство между кладкой и железобетонным изделием теплоизоляционный материал (обычно используется пенополистирол). Для кладки применяется полнотелый строительный кирпич марки не ниже М150 с армированием кладочной сеткой, поскольку этот участок сооружения будет выступать в качестве цокольной части, подвергаться большим нагрузкам и постоянному воздействию негативных факторов окружающей среды.

Процесс монтажа плит перекрытия на кирпичный цоколь показан в следующем видео:


[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 05.02.2019 17:55:33 [~DATE_CREATE] => 05.02.2019 17:55:33 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [TIMESTAMP_X] => 13.02.2019 11:32:48 [~TIMESTAMP_X] => 13.02.2019 11:32:48 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 850 [~IBLOCK_SECTION_ID] => 850 [DETAIL_PAGE_URL] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/ [~DETAIL_PAGE_URL] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 10039122 [TIMESTAMP_X] => 05.02.2019 17:55:33 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 29260 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/e9d [FILE_NAME] => risunok-1.-osnovnye-raznovidnosti-plit.jpg [ORIGINAL_NAME] => Рисунок 1. Основные разновидности плит.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => c4600de267124ae3e73fa042eec5bf6f [~src] => [SRC] => /upload/iblock/e9d/risunok-1.-osnovnye-raznovidnosti-plit.jpg [ALT] => Укладка плит перекрытия на фундамент [TITLE] => Укладка плит перекрытия на фундамент ) [~PREVIEW_PICTURE] => 10039122 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 23176 [~EXTERNAL_ID] => 23176 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Укладка плит перекрытия на фундамент [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Укладка плит перекрытия на фундамент [ELEMENT_META_TITLE] => Укладка плит перекрытия на фундамент [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Рассматриваем технологию укладки плит перекрытия на фундамент. Особенности опирания плит перекрытия на фундамент. Как правильно класть плиты перекрытия на фундамент? ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 125805304 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 125805305 [1] => 125805306 [2] => 125805307 [3] => 125805308 [4] => 126794765 [5] => 126794766 [6] => 126794767 [7] => 126794768 [8] => 126794769 [9] => 126794770 ) [VALUE] => Array ( [0] => 6016 [1] => 6073 [2] => 12958 [3] => 6065 [4] => 3513 [5] => 13559 [6] => 6059 [7] => 6058 [8] => 6061 [9] => 6067 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => [8] => [9] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 6016 [1] => 6073 [2] => 12958 [3] => 6065 [4] => 3513 [5] => 13559 [6] => 6059 [7] => 6058 [8] => 6061 [9] => 6067 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => [8] => [9] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 850 [~ID] => 850 [TIMESTAMP_X] => 13.02.2019 10:50:04 [~TIMESTAMP_X] => 13.02.2019 10:50:04 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [DATE_CREATE] => 13.02.2019 10:50:04 [~DATE_CREATE] => 13.02.2019 10:50:04 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Перекрытия [~NAME] => Перекрытия [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 19 [~LEFT_MARGIN] => 19 [RIGHT_MARGIN] => 20 [~RIGHT_MARGIN] => 20 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [~SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [CODE] => perekrytiya [~CODE] => perekrytiya [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/perekrytiya/ [~SECTION_PAGE_URL] => /info/perekrytiya/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 850 [~ID] => 850 [TIMESTAMP_X] => 2019-02-13 10:50:04 [~TIMESTAMP_X] => 2019-02-13 10:50:04 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [DATE_CREATE] => 2019-02-13 10:50:04 [~DATE_CREATE] => 2019-02-13 10:50:04 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Перекрытия [~NAME] => Перекрытия [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 19 [~LEFT_MARGIN] => 19 [RIGHT_MARGIN] => 20 [~RIGHT_MARGIN] => 20 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [~SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [CODE] => perekrytiya [~CODE] => perekrytiya [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/perekrytiya/ [~SECTION_PAGE_URL] => /info/perekrytiya/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Перекрытия [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Перекрытия [ELEMENT_META_TITLE] => Перекрытия [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Перекрытия ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/?action=BUY&id=23176 [BUY_URL] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/?action=BUY&id=23176 [~ADD_URL] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/?action=ADD2BASKET&id=23176 [ADD_URL] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/?action=ADD2BASKET&id=23176 [LINK_URL] => link.php?PARENT_ELEMENT_ID=23176 [~SUBSCRIBE_URL] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/?action=SUBSCRIBE_PRODUCT&id=23176 [SUBSCRIBE_URL] => /info/perekrytiya/ukladka-plit-perekrytiya-na-fundament/?action=SUBSCRIBE_PRODUCT&id=23176 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjMxNzYiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDIzXHUwNDNhXHUwNDNiXHUwNDMwXHUwNDM0XHUwNDNhXHUwNDMwIFx1MDQzZlx1MDQzYlx1MDQzOFx1MDQ0MiBcdTA0M2ZcdTA0MzVcdTA0NDBcdTA0MzVcdTA0M2FcdTA0NDBcdTA0NGJcdTA0NDJcdTA0MzhcdTA0NGYgXHUwNDNkXHUwNDMwIFx1MDQ0NFx1MDQ0M1x1MDQzZFx1MDQzNFx1MDQzMFx1MDQzY1x1MDQzNVx1MDQzZFx1MDQ0MiIsImNhdGVnb3J5X2lkIjoiODUwIiwiY2F0ZWdvcnkiOnsiODUwIjoiXHUwNDFmXHUwNDM1XHUwNDQwXHUwNDM1XHUwNDNhXHUwNDQwXHUwNDRiXHUwNDQyXHUwNDM4XHUwNDRmIn0sInByaWNlIjpudWxsLCJjdXJyZW5jeSI6bnVsbH0= [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 23176; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 167 [PRODUCTS] => Array ( [0] => 6016 [1] => 6073 [2] => 12958 [3] => 6065 [4] => 3513 [5] => 13559 [6] => 6059 [7] => 6058 [8] => 6061 [9] => 6067 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Нижнее перекрытие, которое также служит полом первого этажа, может быть выполнено нескольким способами. Некоторые застройщики отдают предпочтение монолитным конструкциям, но более целесообразным с точки зрения финансовых расходов и трудоемкости монтажа является укладка плит перекрытия на фундамент. Именно этот вариант мы и рассмотрим более подробно в нашей статье.

Укладка плит перекрытия на фундамент.jpg

Виды плит перекрытия

Важно сразу отметить, что делать фундамент из железобетонных плит перекрытия нельзя – допустим только вариант их укладки на ленточное основание. Такие виды ЖБИ не рассчитаны на укладку по всей плоскости – большинство изделий выпускаются с возможностью установки на 2 стороны, реже встречаются конструкции с 3-мя и 4-мя опорными сторонами.

Итак, основной вопрос выяснили – установку плит можно производить только на предварительно сооруженное ленточное основание из бетона или рядового полнотелого кирпича. Теперь рассмотрим разновидности плит, которые обычно применяются для этих целей.

Рисунок 1. Основные разновидности плит.jpg

Рисунок 1. Основные разновидности плит

Сегодня наибольшим спросом среди застройщиков пользуются следующие виды плит:

  • ПК – изготовляются по старой опалубочной технологии. Бетон заливается в специальные формы стандартных размеров с последующим его уплотнением на вибрационном оборудовании и тепловой обработкой.

    Фото 2. Внешний вид изделий типа ПК.jpg

    Фото 2. Внешний вид изделий типа ПК

  • ПБ – производятся по новой технологии безопалубочного формования. Заготовки формируются специальными машинами с одновременным уплотнением. На изделия нужных размеров плиты-полуфабрикаты разрезаются уже после набора бетоном прочности.

    Фото 3. Внешний вид плит серии ПБ.jpg

    Фото 3. Внешний вид плит серии ПБ

  • Облегченные – отличаются уменьшенной толщиной 160 мм (у стандартных плит она 220 мм). Изготавливаются с использованием опалубочного (ПНО) и безопалубочного метода (3,1ПБ и 1,6ПБ).

Реже применяются ребристые железобетонные изделия – они предназначены в основном для устройства покрытий и перекрытий промышленных зданий и сооружений. Характеризуются повышенной сейсмоустойчивостью за счет особой конструкции армирования и наличия ребер жесткости.

Рисунок 4. Внешний вид ребристых железобетонных изделий.jpg

Рисунок 4. Внешний вид ребристых железобетонных изделий

Особенности монтажа

Основное правило установки (укладки) плит перекрытия на фундамент и стены – их опирание должно выполняться в строгом соответствии со строительными нормами. Так, все виды ЖБИ серии ПБ и большинство изделий марок ПК (за исключением специальных с опиранием на 3 или 4 стороны, что указывается в маркировке в конце буквенно-цифрового обозначения символами «3» и «4» соответственно) могут опираться только на 2 стороны. В этом случае перекрытие изгибается под весом нагрузки, и все растяжение воспринимает на себя армирующий каркас – при отсутствии нагрузок, превышающих допустимые значения, повреждений не будет.

Рисунок 5. Классический способ опирания по 2-м сторонам.jpg

Рисунок 5. Классический способ опирания по 2-м сторонам

В исключительных случаях возможна укладка плит перекрытия на цоколь или стены с опиранием на 3 стороны – 2 короткие и 1 длинную. Данный способ применяется, если изделия при раскладке не помещаются по ширине пролета. При этом глубина опоры на длинную сторону должна быть минимальной. Здесь изгибающим нагрузкам подвергается не вся конструкция, а только ее свободный край, а продольный армирующий каркас воспринимает растягивающие напряжения не по всей длине, а лишь в определенном фрагменте. Однако к такому варианту установки лучше не прибегать.

Рисунок 6. Допустимый, но нерекомендуемый вариант установки на 3 стороны.jpg

Рисунок 6. Допустимый, но нерекомендуемый вариант установки на 3 стороны

Мы рассмотрели 2 основных способа, как правильно укладывать плиты перекрытия на фундамент (стены). Для полноты понимания всей ситуации, рассмотрим несколько вариантов неправильной установки:

  • Опирание по 2-м длинным сторонам – армирующий каркас в плитах расположен в продольном направлении, а в поперечном имеется только сетка, которая воспринимает преимущественно нагрузки от собственного веса изделия. При укладке таким способом сетка с тонкими армирующими прутками не сможет долго работать под нагрузками и перекрытие разрушится.

    Рисунок 7. Последствия установки плит с опорой на 2 длинные стороны.jpg

    Рисунок 7. Последствия установки плит с опорой на 2 длинные стороны

  • Монтаж плит перекрытия на фундамент или стены с дополнительной опорой в пролете. Многопустотные изделия применяются только в качестве однопролетных. При наличии трех или более опор под воздействием нагрузок плита между ними будет прогибаться вниз, а над средней опорой появится выгиб вверх. Поскольку в верхней части ЖБИ армирующий каркас отсутствует, последствием воздействия растягивающего давления изгиба будет деформация перекрытия и образование трещин.

Рисунок 8. Перекрытие пролета с тремя опорами и его последствия.jpg

Рисунок 8. Перекрытие пролета с тремя опорами и его последствия

Также стоит учитывать, что укладывать плиты перекрытия можно только на ленточный фундамент – монтаж на основание свайного типа (или колонны с опорой по 4-м точкам) не допускается. Арматура правильно воспринимает напряжения только в случае, если ее концы заведены за опору. Когда под всеми концами прутков опора отсутствует, армирующий каркас работать не будет – ЖБИ будет прогибаться под нагрузками и в продольном, и в поперечном направлении, что приведет к его ускоренному разрушению. Решить эту проблем можно путем устройства монолитной ленты поверх свай либо установкой балок между колоннами.

Рисунок 9. Пример установки плит с опорой по 4-м точкам.jpg

Рисунок 9. Пример установки плит с опорой по 4-м точкам

Также не допускается перекрытие плитами цоколя, как и «коробки» здания, с защемлением железобетонных изделий. Под защемлением следует понимать слишком глубокое заведение изделия на несущие конструкции, в результате чего оно не может работать, как шарнирно опирающееся. Это ведет к неравномерному восприятию арматурным каркасом растягивающих напряжений и образованию трещин вблизи опор.

Рисунок 10. Последствия защемления плиты.jpg

Рисунок 10. Последствия защемления плиты

Технология укладки

Плиты железобетонные ленточных фундаментов монтируются с помощью автокрана путем зацепления за специальные монтажные скобы или специальными грузозахватными приспособлениями непосредственно за «тело» изделия. Предварительно разрабатывается план раскладки с учетом конфигурации и размеров пролетов, межэтажных проемов, наличия вентиляционных каналов и других технологических отверстий.

Рисунок 11. Схема раскладки, составленная своими руками.jpg

Рисунок 11. Схема раскладки, составленная своими руками

Перед монтажными работами необходимо качественно подготовить поверхность фундамента, на которую будут опираться железобетонные изделия.

Вывод общего уровня или отстрел углов

Сборное перекрытие из плит будет эффективно работать и без последствий воспринимать нагрузки только при условии, что фундаментные плиты железобетонные плоские будут уложены на качественно подготовленное основание с соблюдением всех технологических аспектов.

Подготовительные мероприятия:

  • Измерить высоту перепадов основания (при их наличии) с помощью лазерного уровня.
  • Определить способ выравнивания.
  • При отклонениях менее 50 мм целесообразнее выровнять поверхность стяжкой с укладкой армирующей сетки.
  • Перепады свыше 50 мм лучше устранить путем дополнительного ряда кирпичной кладки или заливкой усиливающего пояса из бетона.

При сооружении фундамента из ФБС по периметру основания эксперты рекомендуют сделать монолитный армопояс. В процессе работ важно заранее выставить опалубку в строгом соответствии с горизонтальным уровнем, чтобы впоследствии избежать дополнительных финансовых и временных затрат на выравнивание плоскости.

Фото 12. Основание из ФБС с монолитным армопоясом.jpg

Фото 12. Основание из ФБС с монолитным армопоясом

Также надо выполнить качественную гидроизоляцию фундамента с помощью рулонного рубероида или специальных проникающих составов, которые добавляются в воду при приготовлении бетона.

Фото 13. Установка плит на качественно гидроизолированный фундамент.jpg

Фото 13. Установка плит на качественно гидроизолированный фундамент

Нанесение раствора

Установка плит перекрытия на фундамент производится на слой цементно-песчаного раствора толщиной 20-30 мм. Для этого можно купить готовую смесь или приготовить самостоятельно в пропорции 1:3 – 1 часть цемента и 3 части песка. Состав равномерно распределяется по поверхности предполагаемой зоны опирания железобетонного изделия.

Укладка плит

Не все начинающие строители имеют представление о том, как класть плиты перекрытия на фундамент. На самом деле все довольно просто, главное – соблюдать технологические рекомендации и правила техники безопасности.

Фото 14. Процесс монтажа плит на фундамент.jpg

Фото 14. Процесс монтажа плит на фундамент

Монтаж производится в несколько этапов:

  • Плиты стропятся и перемещаются к месту установки.
  • При опускании на место укладки производится выравнивание положения изделия.

    Фото 15. Выравнивание изделия при опускании.jpg

    Фото 15. Выравнивание изделия при опускании

  • Корректировка положения плит возможна только при натянутых стропах в течение первых 10 минут после установки и выполняется при помощи ломов.
  • Осуществляется анкеровка плит между собой и с фундаментом при помощи диагональных, поперечных П-образных связей, выполненных из прутка сечением 8-10 мм.

    Рисунок 16. Схема анкеровки плит перекрытия.jpg

    Рисунок 16. Схема анкеровки плит перекрытия

Оптимальное опирание плиты перекрытия на фундамент, которое закладывают конструкторы в проектно-технической документации, составляет 120 мм.

Обкладка пустот

Технологические отверстия в плитах со стороны наружной части будущей «коробки» рекомендуется заложить половинками кирпичей или теплоизоляционным материалом во избежание проникновения холода в пустоты. Это можно выполнить как перед их монтажом, так и уже после укладки на фундамент.

Фото 17. Заделка пустот керамическим кирпичом.jpg

Фото 17. Заделка пустот керамическим кирпичом

Щели между уложенными плитами и места анкеровки тоже необходимо заделать цементно-песчаным раствором. Если стыки между железобетонными изделиями большие, они заполняются густым составом с продольным армированием. Чрезмерно большие зазоры и не перекрытые участки бетонируются с предварительным созданием армирующего каркаса и устройством опалубки снизу.

Рисунок 18. Опалубка и армирование не перекрытого фрагмента.jpg

Рисунок 18. Опалубка и армирование не перекрытого фрагмента

Укрепление коробки

Когда выполняется устройство фундаментных плит железобетонных плоских, укрепление, как правило, не производится. При использовании заводских многопустотных плит, монтируемых на ленточное основание, выполненное из блоков ФБС, некоторые специалисты укрепляют сооружение путем создания монолитного армопояса по периметру будущей «коробки». Это позволяет повысить устойчивость будущих стен к различным воздействиям и предотвратить трещинообразование.

Но в большинстве случаев достаточно обложить плиты кирпичом и уложить в пространство между кладкой и железобетонным изделием теплоизоляционный материал (обычно используется пенополистирол). Для кладки применяется полнотелый строительный кирпич марки не ниже М150 с армированием кладочной сеткой, поскольку этот участок сооружения будет выступать в качестве цокольной части, подвергаться большим нагрузкам и постоянному воздействию негативных факторов окружающей среды.

Процесс монтажа плит перекрытия на кирпичный цоколь показан в следующем видео:


Нижнее перекрытие, которое также служит полом первого этажа, может быть выполнено нескольким способами. Некоторые застройщики отдают предпочтение монолитным конструкциям, но более целесообразным с точки зрения финансовых расходов и трудоемкости монтажа является укладка плит перекрытия на фундамент. Именно этот вариант мы и рассмотрим более подробно в нашей статье.

Укладка плит перекрытия на фундамент.jpg

Виды плит перекрытия

Важно сразу отметить, что делать фундамент из железобетонных плит перекрытия нельзя – допустим только вариант их укладки на ленточное основание. Такие виды ЖБИ не рассчитаны на укладку по всей плоскости – большинство изделий выпускаются с возможностью установки на 2 стороны, реже встречаются конструкции с 3-мя и 4-мя опорными сторонами.

Итак, основной вопрос выяснили – установку плит можно производить только на предварительно сооруженное ленточное основание из бетона или рядового полнотелого кирпича. Теперь рассмотрим разновидности плит, которые обычно применяются для этих целей.

Рисунок 1. Основные разновидности плит.jpg

Рисунок 1. Основные разновидности плит

Сегодня наибольшим спросом среди застройщиков пользуются следующие виды плит:

  • ПК – изготовляются по старой опалубочной технологии. Бетон заливается в специальные формы стандартных размеров с последующим его уплотнением на вибрационном оборудовании и тепловой обработкой.

    Фото 2. Внешний вид изделий типа ПК.jpg

    Фото 2. Внешний вид изделий типа ПК

  • ПБ – производятся по новой технологии безопалубочного формования. Заготовки формируются специальными машинами с одновременным уплотнением. На изделия нужных размеров плиты-полуфабрикаты разрезаются уже после набора бетоном прочности.

    Фото 3. Внешний вид плит серии ПБ.jpg

    Фото 3. Внешний вид плит серии ПБ

  • Облегченные – отличаются уменьшенной толщиной 160 мм (у стандартных плит она 220 мм). Изготавливаются с использованием опалубочного (ПНО) и безопалубочного метода (3,1ПБ и 1,6ПБ).

Реже применяются ребристые железобетонные изделия – они предназначены в основном для устройства покрытий и перекрытий промышленных зданий и сооружений. Характеризуются повышенной сейсмоустойчивостью за счет особой конструкции армирования и наличия ребер жесткости.

Рисунок 4. Внешний вид ребристых железобетонных изделий.jpg

Рисунок 4. Внешний вид ребристых железобетонных изделий

Особенности монтажа

Основное правило установки (укладки) плит перекрытия на фундамент и стены – их опирание должно выполняться в строгом соответствии со строительными нормами. Так, все виды ЖБИ серии ПБ и большинство изделий марок ПК (за исключением специальных с опиранием на 3 или 4 стороны, что указывается в маркировке в конце буквенно-цифрового обозначения символами «3» и «4» соответственно) могут опираться только на 2 стороны. В этом случае перекрытие изгибается под весом нагрузки, и все растяжение воспринимает на себя армирующий каркас – при отсутствии нагрузок, превышающих допустимые значения, повреждений не будет.

Рисунок 5. Классический способ опирания по 2-м сторонам.jpg

Рисунок 5. Классический способ опирания по 2-м сторонам

В исключительных случаях возможна укладка плит перекрытия на цоколь или стены с опиранием на 3 стороны – 2 короткие и 1 длинную. Данный способ применяется, если изделия при раскладке не помещаются по ширине пролета. При этом глубина опоры на длинную сторону должна быть минимальной. Здесь изгибающим нагрузкам подвергается не вся конструкция, а только ее свободный край, а продольный армирующий каркас воспринимает растягивающие напряжения не по всей длине, а лишь в определенном фрагменте. Однако к такому варианту установки лучше не прибегать.

Рисунок 6. Допустимый, но нерекомендуемый вариант установки на 3 стороны.jpg

Рисунок 6. Допустимый, но нерекомендуемый вариант установки на 3 стороны

Мы рассмотрели 2 основных способа, как правильно укладывать плиты перекрытия на фундамент (стены). Для полноты понимания всей ситуации, рассмотрим несколько вариантов неправильной установки:

  • Опирание по 2-м длинным сторонам – армирующий каркас в плитах расположен в продольном направлении, а в поперечном имеется только сетка, которая воспринимает преимущественно нагрузки от собственного веса изделия. При укладке таким способом сетка с тонкими армирующими прутками не сможет долго работать под нагрузками и перекрытие разрушится.

    Рисунок 7. Последствия установки плит с опорой на 2 длинные стороны.jpg

    Рисунок 7. Последствия установки плит с опорой на 2 длинные стороны

  • Монтаж плит перекрытия на фундамент или стены с дополнительной опорой в пролете. Многопустотные изделия применяются только в качестве однопролетных. При наличии трех или более опор под воздействием нагрузок плита между ними будет прогибаться вниз, а над средней опорой появится выгиб вверх. Поскольку в верхней части ЖБИ армирующий каркас отсутствует, последствием воздействия растягивающего давления изгиба будет деформация перекрытия и образование трещин.

Рисунок 8. Перекрытие пролета с тремя опорами и его последствия.jpg

Рисунок 8. Перекрытие пролета с тремя опорами и его последствия

Также стоит учитывать, что укладывать плиты перекрытия можно только на ленточный фундамент – монтаж на основание свайного типа (или колонны с опорой по 4-м точкам) не допускается. Арматура правильно воспринимает напряжения только в случае, если ее концы заведены за опору. Когда под всеми концами прутков опора отсутствует, армирующий каркас работать не будет – ЖБИ будет прогибаться под нагрузками и в продольном, и в поперечном направлении, что приведет к его ускоренному разрушению. Решить эту проблем можно путем устройства монолитной ленты поверх свай либо установкой балок между колоннами.

Рисунок 9. Пример установки плит с опорой по 4-м точкам.jpg

Рисунок 9. Пример установки плит с опорой по 4-м точкам

Также не допускается перекрытие плитами цоколя, как и «коробки» здания, с защемлением железобетонных изделий. Под защемлением следует понимать слишком глубокое заведение изделия на несущие конструкции, в результате чего оно не может работать, как шарнирно опирающееся. Это ведет к неравномерному восприятию арматурным каркасом растягивающих напряжений и образованию трещин вблизи опор.

Рисунок 10. Последствия защемления плиты.jpg

Рисунок 10. Последствия защемления плиты

Технология укладки

Плиты железобетонные ленточных фундаментов монтируются с помощью автокрана путем зацепления за специальные монтажные скобы или специальными грузозахватными приспособлениями непосредственно за «тело» изделия. Предварительно разрабатывается план раскладки с учетом конфигурации и размеров пролетов, межэтажных проемов, наличия вентиляционных каналов и других технологических отверстий.

Рисунок 11. Схема раскладки, составленная своими руками.jpg

Рисунок 11. Схема раскладки, составленная своими руками

Перед монтажными работами необходимо качественно подготовить поверхность фундамента, на которую будут опираться железобетонные изделия.

Вывод общего уровня или отстрел углов

Сборное перекрытие из плит будет эффективно работать и без последствий воспринимать нагрузки только при условии, что фундаментные плиты железобетонные плоские будут уложены на качественно подготовленное основание с соблюдением всех технологических аспектов.

Подготовительные мероприятия:

  • Измерить высоту перепадов основания (при их наличии) с помощью лазерного уровня.
  • Определить способ выравнивания.
  • При отклонениях менее 50 мм целесообразнее выровнять поверхность стяжкой с укладкой армирующей сетки.
  • Перепады свыше 50 мм лучше устранить путем дополнительного ряда кирпичной кладки или заливкой усиливающего пояса из бетона.

При сооружении фундамента из ФБС по периметру основания эксперты рекомендуют сделать монолитный армопояс. В процессе работ важно заранее выставить опалубку в строгом соответствии с горизонтальным уровнем, чтобы впоследствии избежать дополнительных финансовых и временных затрат на выравнивание плоскости.

Фото 12. Основание из ФБС с монолитным армопоясом.jpg

Фото 12. Основание из ФБС с монолитным армопоясом

Также надо выполнить качественную гидроизоляцию фундамента с помощью рулонного рубероида или специальных проникающих составов, которые добавляются в воду при приготовлении бетона.

Фото 13. Установка плит на качественно гидроизолированный фундамент.jpg

Фото 13. Установка плит на качественно гидроизолированный фундамент

Нанесение раствора

Установка плит перекрытия на фундамент производится на слой цементно-песчаного раствора толщиной 20-30 мм. Для этого можно купить готовую смесь или приготовить самостоятельно в пропорции 1:3 – 1 часть цемента и 3 части песка. Состав равномерно распределяется по поверхности предполагаемой зоны опирания железобетонного изделия.

Укладка плит

Не все начинающие строители имеют представление о том, как класть плиты перекрытия на фундамент. На самом деле все довольно просто, главное – соблюдать технологические рекомендации и правила техники безопасности.

Фото 14. Процесс монтажа плит на фундамент.jpg

Фото 14. Процесс монтажа плит на фундамент

Монтаж производится в несколько этапов:

  • Плиты стропятся и перемещаются к месту установки.
  • При опускании на место укладки производится выравнивание положения изделия.

    Фото 15. Выравнивание изделия при опускании.jpg

    Фото 15. Выравнивание изделия при опускании

  • Корректировка положения плит возможна только при натянутых стропах в течение первых 10 минут после установки и выполняется при помощи ломов.
  • Осуществляется анкеровка плит между собой и с фундаментом при помощи диагональных, поперечных П-образных связей, выполненных из прутка сечением 8-10 мм.

    Рисунок 16. Схема анкеровки плит перекрытия.jpg

    Рисунок 16. Схема анкеровки плит перекрытия

Оптимальное опирание плиты перекрытия на фундамент, которое закладывают конструкторы в проектно-технической документации, составляет 120 мм.

Обкладка пустот

Технологические отверстия в плитах со стороны наружной части будущей «коробки» рекомендуется заложить половинками кирпичей или теплоизоляционным материалом во избежание проникновения холода в пустоты. Это можно выполнить как перед их монтажом, так и уже после укладки на фундамент.

Фото 17. Заделка пустот керамическим кирпичом.jpg

Фото 17. Заделка пустот керамическим кирпичом

Щели между уложенными плитами и места анкеровки тоже необходимо заделать цементно-песчаным раствором. Если стыки между железобетонными изделиями большие, они заполняются густым составом с продольным армированием. Чрезмерно большие зазоры и не перекрытые участки бетонируются с предварительным созданием армирующего каркаса и устройством опалубки снизу.

Рисунок 18. Опалубка и армирование не перекрытого фрагмента.jpg

Рисунок 18. Опалубка и армирование не перекрытого фрагмента

Укрепление коробки

Когда выполняется устройство фундаментных плит железобетонных плоских, укрепление, как правило, не производится. При использовании заводских многопустотных плит, монтируемых на ленточное основание, выполненное из блоков ФБС, некоторые специалисты укрепляют сооружение путем создания монолитного армопояса по периметру будущей «коробки». Это позволяет повысить устойчивость будущих стен к различным воздействиям и предотвратить трещинообразование.

Но в большинстве случаев достаточно обложить плиты кирпичом и уложить в пространство между кладкой и железобетонным изделием теплоизоляционный материал (обычно используется пенополистирол). Для кладки применяется полнотелый строительный кирпич марки не ниже М150 с армированием кладочной сеткой, поскольку этот участок сооружения будет выступать в качестве цокольной части, подвергаться большим нагрузкам и постоянному воздействию негативных факторов окружающей среды.

Процесс монтажа плит перекрытия на кирпичный цоколь показан в следующем видео:


Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино...
От 11939.42 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной...
От 4425.44 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино...
От 5219.32 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино...
От 7059.07 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной...
От 9253 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино...
От 3744.17 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной...
От 7850.72 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино...
От 8313.44 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино...
От 7796.08 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино...
От 6343.24 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Перекрытия

Рекомендуемые товары из нашего каталога:

Обсуждение:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
