Для устройства горизонтальных несущих и ограждающих конструкций при строительстве зданий разного назначения в большинстве случаев применяются многопустотные ЖБИ. Основным параметром является нагрузка на плиту перекрытия пустотную, которая определяется на стадии разработки проектно-технической документации. При этом важно не ошибиться при расчетах, так как этом может стать причиной снижения надежности и долговечности возводимого объекта.

Нагрузка на плиту перекрытия пустотную.jpg

Виды и особенности пустотных плит

Многопустотные железобетонные изделия для горизонтальных несущих и ограждающих конструкций выпускаются нескольких типов по технологии производства:

  • ПК – применяется опалубочный метод формования, при котором бетон заливается в специальные формы стандартных размеров.

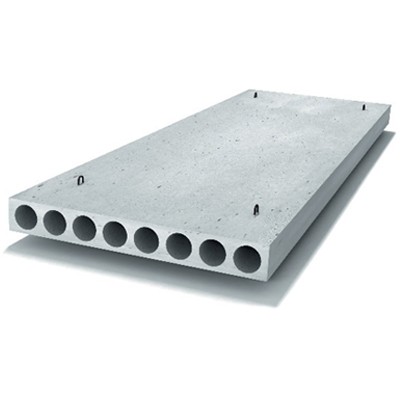

    Фото 1. ЖБ плиты серии ПК.jpg

    Фото 1. ЖБ плиты серии ПК

  • ПБ – используется метод непрерывного безопалубочного формования. В результате получается длинная плита-полуфабрикат, которая разрезается на элементы заданных габаритов после набора бетоном прочности.

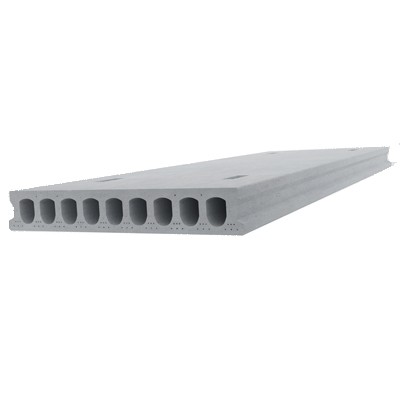

    Фото 2. Изделия марки ПБ.jpg

    Фото 2. Изделия марки ПБ

ЖБИ выпускаются разных видов по толщине:

  • Стандартные толщиной 220 мм – ПК и ПБ.
  • Облегченные толщиной 160 мм – ПНО (изготовляются по старой опалубочной технологии), а также 3,1ПБ и 1,6ПБ (производятся согласно современному безопалубочному методу).

Между собой плиты ПБ и ПК отличаются такими особенностями:

  • Внутреннее армирование – конструкция армирующего каркаса в изделиях, изготовленных безопалубочным методом, позволяет резать их под любым углом от 0 до 180°. Однако это лучше производить в заводских условиях. ПК резать не допускается – это может привести к нарушению их несущей способности.

    Фото 3. Плиты ПБ, отрезанные под разными углами.jpg

    Фото 3. Плиты ПБ, отрезанные под разными углами

  • Конфигурация продольных технологических отверстий – ЖБИ, произведенные по опалубочной технологии, имеют круглые большие пустоты, что обеспечивает возможность прокладки в них инженерных коммуникаций (к примеру, канализационных стояков).
  • Качество бетонной поверхности – благодаря современной технологии изготовления плиты ПБ характеризуются идеальной геометрией и более качественной поверхностью без наплывов и сколов. Это позволяет сэкономить на последующих отделочных работах.

Достоинства и недостатки изделий

Основные преимущества применения пустотных железобетонных плит по сравнению с устройством монолитных перекрытий:

  • Небольшой вес – позволяет минимизировать нагрузки на стены и фундамент.
  • Быстрый монтаж и минимальная трудоемкость – укладка выполняется с привлечением автокрана и занимает считанные часы, заделка щелей и обкладка пустот тоже не отнимают много времени.
  • Более низкая цена – обусловлена отсутствием необходимости в приобретении или аренде дополнительной оснастки и инструмента (опалубки, арматуры, вибрационного оборудования и т.д.).
  • Дополнительная звуко- и теплоизоляция – воздух, содержащийся в технологических пустотах, способствует уменьшению теплопотерь и снижению уровня шума, проникающего извне.
  • Широкий выбор плит по типоразмерам – ПК выпускаются длиной 1,6-7,2 м, а ПБ от 1,6 до 10,8 м.

Фото 4. Процесс монтажа плит автокраном.jpg

Фото 4. Процесс монтажа плит автокраном

К числу недостатков относится необходимость привлечения грузоподъемной техники, требующей свободного подъезда к месту проведения монтажных работ. Перед установкой плит на стены из материалов низко плотности (газосиликат, пеноблок, пенополистиролбетон и т.д.) требуется соорудить армопояс по периметру несущих стен «коробки».

Также при выборе многопустотных железобетонных изделий для сооружения горизонтальных несущих и ограждающих конструкций учитывайте, что сбор нагрузок на плиту перекрытия производится в соответствии с требованиями СП 20.13330.2016 («Актуализированная редакция СНиП 2.01.07-85»). Подробнее расчет будет рассмотрен в следующих разделах нашей статьи.

Расшифровка маркировок

Маркировка железобетонных изделий содержит буквенно-цифровое обозначение, которое позволяет определить разновидность плиты, ее габаритные размеры и несущую способность. В некоторых случаях в марке также содержится информация об используемом для изготовления бетоне, армирующем каркасе, наличии монтажных петель (пример расшифровки показан на рис. 5). Требования к маркированию регламентированы государственным стандартом.

Рисунок 5. Пример расшифровки изделия, изготовленного методом непрерывного безопалубочного формования.jpg

Рисунок 5. Пример расшифровки изделия, изготовленного методом непрерывного безопалубочного формования

Рассмотрим пример расшифровки плит марки ПК 63-12-8:

  • ПК – плита круглопустотная толщиной 220 мм, изготовленная по технологии опалубочного формования;
  • 63 – длина в дециметрах (6300 мм);
  • 12 – ширина в дециметрах (1200 мм);
  • 8 – предельная нагрузка в кПа (800 кг/м2).

Какие виды нагрузок воздействуют на изделие?

Нагрузки на горизонтальные несущие конструкции образовываются за счет массы строительных и отделочных материалов, а также в результате внешних воздействий на конструкции здания (например, ветер, снег). Важной операцией при проектировании домов является сбор воздействующих нагрузок.

На перекрытие воздействуют 2 основных вида нагрузок:

  • Постоянные – действуют на протяжении всего срока эксплуатации (вес всех вышерасположенных строительных конструкций, отделочных материалов, инженерных коммуникаций и оборудования).
  • Временные – вызваны определенными действиями (снеговые, ветровые, нагрузки от перемещения людей, мебели и других предметов в здании).

Рисунок 6. Основные виды нагрузок.jpg

Рисунок 6. Основные виды нагрузок

Как рассчитать предельные нагрузки?

Максимальная нагрузка на плиту перекрытия рассчитывается довольно просто – рассмотрим на примере изделия марки ПБ 65-12-8 весом 2,5 т:

  • Определяем площадь ЖБИ – 6,5×1,2=7,8 м2.
  • Высчитываем нагрузку от массы самого изделия на единицу площади – 2,5/7,8=0,321 т/м2 (321 кг/м2).
  • От предельно допустимой отнимаем нагрузку от веса самой плиты – 0,8-0,321=0,479 т/м2 (479 кг/м2).
  • Вычисляем нагрузку от всех строительных конструкций, отделки, стяжки пола и т.д. – для жилых домов принимаем величину с небольшим запасом равную 300 кг/м2.
  • От расчетного значения отнимаем принятую величину – 479-300=179 кг/м2.

Расчет пустотной плиты перекрытия ПБ 65-12-8 показал, что ее запас прочности составляет 179 кг/м2 и данное изделие может быть использовано в конкретном случае.

Сегодня в сети можно найти калькулятор расчета нагрузки на плиту перекрытия. Но учитывайте, что он просто поможет вам в автоматическом режиме вычислить запас прочности – т.е. в любом случае нужно ввести вид используемого железобетонного изделия и вес расположенных на нем конструкций, материалов, мебели и предметов.

Точечная нагрузка: точный расчет

Строительные нормы и правила СНиП регламентируют, что максимальная статическая нагрузка на плиту перекрытия, сосредоточенная в одной точке, определяет с учетом коэффициента запаса 1,3. Т.е. при использовании изделия с несущей способность 800 кг/м2 предельное значение будет составлять 800×1,3=1040 кг/м2.

Рисунок 7. Воздействие точечной нагрузки на несущие горизонтальные конструкции.jpg

Рисунок 7. Воздействие точечной нагрузки на несущие горизонтальные конструкции

Если в одной точке прилагаются динамические (временные) нагрузки, для расчета максимального значения  применяется коэффициент запаса 1,5 – 800×1,5= 1200 кг/м2.

В следующем видео показан процесс испытаний плиты нагрузкой до момента разрушения:


Нагрузки при ремонтах старых квартир

В этом случае произвести необходимые расчеты гораздо сложнее, так как эксплуатирующиеся плиты уже подверглись физическому износу. Чтобы разместить в старом здании тяжелую мебель, оборудование и другие предметы, изначально необходимо определить, какую нагрузку перекрытие способно выдержать по факту.

При определении допустимых нагрузок нужно учесть множество факторов:

  • нагрузочную способность старых стен;
  • фактическое состояние горизонтальной несущей конструкции;
  • состояние армирующего каркаса плиты перекрытия.

Самостоятельно выполнить оценку всех вышеописанных параметров без профессиональных навыков и специализированного оборудования не получится, поэтому оптимальным решением в данной ситуации будет обратиться за помощью к квалифицированным специалистам.

Способ пересчета нагрузок на квадратный метр

Методику расчета нагрузочной способности рассмотрим на примере плиты марки ПБ 45-12-8 весом 1710 кг:

  • Высчитываем площадь – 4,5×1,2=5,4 м2.
  • Определяем максимальную загрузочную способность – 5,4×0,8=4,32 т.
  • Отнимаем вес изделия – 4,32-1,71=2,61 т.
  • Вычисляем массу стяжки пола, покрытия и перегородок – обычно она не превышают 250 кг/м2.
  • Рассчитываем нагрузку на перекрытие от веса расположенных на нем конструкций – 5,4*0,25=1,35 т.
  • Определяем запас прочности – 2,61-1,35=1,26 т.

Фактическую нагрузку высчитываем путем деления полученной величины запаса прочности на площадь плиты – 1260/5,4=234 кг/м2, что гораздо меньше нормативного показателя 800 кг/м2.

Фото 8. Нагруженная блоками ФБС плита перекрытия.jpg

Фото 8. Нагруженная блоками ФБС плита перекрытия

Требования к нагрузкам по СНиП

СП 20.13330.2016 («Актуализированная редакция СНиП 2.01.07-85») регламентирует технические требования по назначению нагрузок и воздействий при строительстве и реконструкции зданий разного назначения. Свод правил содержит необходимые для расчетов нормативные значения и коэффициенты:

  • Временные нагрузки – к ним относится все, что способно двигаться и может переставляться (мебель, техника, люди и т.д.). Нормативные значения равномерно-распределенных нагрузок этого вида указаны в таблице 8.3 (СП 20.13330.2016) – так, для квартир жилых зданий оно принимается равным 150 кг/м2.
  • Расчетные нагрузки – определяются с учетом соответствующих коэффициентов надежности. Для расчета равномерно-распределенных временных нагрузок коэффициент подбирается по пункту 8.2.2 СП 20.13330.2016: при весе до 200 кг/м2 он составляет 1,3, а от 200 кг/м2 – 1,3.
  • Нормативные нагрузки от веса перегородок – согласно тому же пункту 8.2.2 значение должно быть не менее 50 кг/м2.

С учетом этих коэффициентов производятся расчеты нагрузок на пустотные плиты перекрытия, примеры которых были рассмотрены нами выше по тексту.

О том, как производятся испытания плит на жесткость, трещиностойкость и проверка прочности по значениям максимальной нагрузки (до разрушения), показано в следующем видео:
