Маркировка плит перекрытия


349
Array
(
    [ID] => 23205
    [~ID] => 23205
    [IBLOCK_ID] => 16
    [~IBLOCK_ID] => 16
    [CODE] => markirovka-plit-perekrytiya
    [~CODE] => markirovka-plit-perekrytiya
    [XML_ID] => 23205
    [~XML_ID] => 23205
    [NAME] => Маркировка плит перекрытия
    [~NAME] => Маркировка плит перекрытия
    [ACTIVE] => Y
    [~ACTIVE] => Y
    [DATE_ACTIVE_FROM] =>
    [~DATE_ACTIVE_FROM] =>
    [DATE_ACTIVE_TO] =>
    [~DATE_ACTIVE_TO] =>
    [SORT] => 500
    [~SORT] => 500
    [PREVIEW_TEXT] =>
    [~PREVIEW_TEXT] =>
    [PREVIEW_TEXT_TYPE] => html
    [~PREVIEW_TEXT_TYPE] => html
    [DETAIL_TEXT] =>

Строительный рынок предлагает большой ассортимент плит для сооружения горизонтальных несущих и ограждающих конструкций. Они отличаются между собой технологией изготовления, конструкцией, размерами и характеристиками. И что особенно важно – всю эту информацию содержит маркировка плит перекрытия. В данной статье мы подробно рассмотрим не только разновидности изделий, их основные отличия, но и расшифровку обозначений ЖБИ.

Маркировка плит перекрытия.jpg

Классификация и особенности основных видов плит

Обозначение плит перекрытия регламентируется ГОСТ 23009. Марка может содержать от 2 до 3 буквенно цифровых групп:

  • Первая – содержит буквенное обозначение разновидности изделия.
  • Вторая – включает основные размеры и показатель предельной нагрузки.
  • Третья – содержит дополнительную информацию такую, как класс арматуры для армирования, вид бетона и т.д.

Маркировка ЖБ плит помогает определить разновидность изделия, способ производства и конструктивные особенности. Железобетонные изделия для сооружения горизонтальных несущих и ограждающих конструкций подразделяются на такие виды:

  • Многопустотные – изделия с продольными технологическими пустотами, которые характеризуются сравнительно небольшим весом и высокими прочностными характеристиками.

    Фото 1. Пустотные железобетонные изделия.jpg

    Фото 1. Пустотные железобетонные изделия

  • Ребристые – ЖБИ с продольными ребрами, обеспечивающими повышенную жесткость.
  • Полнотелые – плиты сплошного сечения, отличающиеся высокой прочностью.

Фото 2. Промаркированные полнотелые плиты.jpg

Фото 2. Промаркированные полнотелые плиты

Зная марку железобетонных плит, вы сможете легко определить не только их разновидность, но также основные размеры и несущую способность. Поэтому важно знать и понимать, как расшифровываются обозначения основных типов ЖБИ.

Пустотные плиты

Производятся согласно ГОСТ 9561 с продольными пустотами разных форм. Буквенная маркировка пустотелых плит перекрытия:

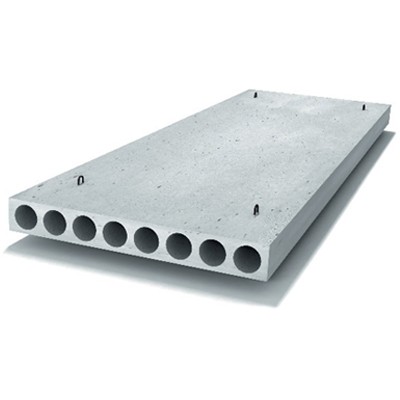

  • ПК – круглопустотные ЖБИ толщиной 220 мм, изготовленные методом опалубочного формования.

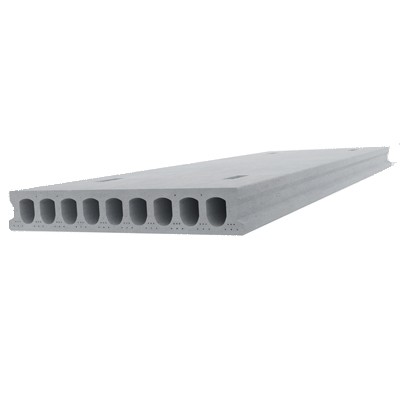

  • ПБ – многопустотные ЖБИ толщиной 220 мм, которые производятся согласно современному методу безопалубочного (непрерывного) формования.
  • ПНО – облегченные круглопустотные изделия толщиной 160 мм, которые изготовляются по опалубочной технологии.
  • 3,1ПБ и 1,6ПБ – облегченные пустотные ЖБИ толщиной 160 мм, изготовленные по безопалубочной технологии.

Маркировка плит перекрытия ПК и ПБ детально расшифрована в соответствующе пункте данной статьи.

Фото 3. Разные типы многопустотных изделий.jpg

Фото 3. Разные типы многопустотных изделий

Другие виды плит

Заводы-изготовители выпускают и другие виды плит, но они, как правило, относятся к категории изделий специального назначения:

  • Ребристые (ПГ, ПР, ПП) – применяются преимущественно для покрытия и перекрытия промышленных и общественных многоэтажных объектов. Изготовляются по ГОСТ 28042. Характеризуются высокой стойкостью к вибрационным нагрузкам, поэтому наиболее востребованы в регионах с высокой сейсмоактивностью.

    Рисунок 4. Внешний вид ребристых ЖБИ.jpg

    Рисунок 4. Внешний вид ребристых ЖБИ

  • Сплошные (ПТ, П) – характеризуются полнотелой конструкцией, высокими прочностными характеристиками. Производятся в соответствии с ГОСТ 19570. Большим спросом среди застройщиков не пользуются из-за большого веса, что создает значительные нагрузки на стены и фундамент.

    Фото 5. Внешний вид плиты сплошного сечения.jpg

    Фото 5. Внешний вид плиты сплошного сечения

Расшифровка маркировок плит

Пример расшифровки пустотелой плиты ПБ 75-12-16:

  • ПБ – плита пустотелая толщиной 220 мм, изготовленная по технологии безопалубочного формования;
  • 75 – длина, 75 дм или 7,5 м;
  • 12 – ширина, 12 дм или 1,2 м;
  • 16 – предельно допустимая нагрузка, 16 кПа или 1600 кг/м2.

Фото 6. Железобетонные изделия серии ПБ.jpg

Фото 6. Железобетонные изделия серии ПБ

Пример расшифровки ЖБИ марки ПК 65-15-8:

  • ПК – плита круглопустотная толщиной 220 мм, изготовленная методом опалубочного формования;
  • 65 – длина, 65 дм или 6,5 м;
  • 15 – ширина, 15 дм или 1,5 м;
  • 8 – предельно допустимая нагрузка, 8 кПа или 800 кг/м2.

Фото 7. Железобетонные изделия марки ПК.jpg

Фото 7. Железобетонные изделия марки ПК

Пример расшифровки ребристой плиты 2ПГ 6-4 AтVт:

  • 2ПГ – изделие с продольными ребрами жесткости без проемов, высотой 300 мм;
  • 6 – длина 6 м;
  • 4 – индекс несущей способности, 4 кПа или 400 кг/м2;
  • AтV – класс напрягаемой арматуры;
  • т – изготовлена из тяжелого бетона.

Фото 8. Ребристые плиты.jpg

Фото 8. Ребристые плиты

Пример расшифровки сплошного ЖБИ марки П 60-12-3,5:

  • П – плита сплошного сечения;
  • 60 – длина, 60 дм или 6 м;
  • 12 – ширина, 12 дм или 1,2 м;
  • 3,5 – класс прочности бетона, В3,5.

Фото 9. Железобетонные изделия сплошного сечения.jpg

Фото 9. Железобетонные изделия сплошного сечения

Чем отличаются плиты ПК и ПБ?

Таблица 1. Основные отличия железобетонных изделий серий ПК и ПБ

Отличительные качества

Марка плит

ПБ

ПК

Технология производства

Безопалубочный метод

Опалубочный метод

Максимальная длина

10,8 м

7,2 м

Несущая способность

Изготовляются плиты с несущей способностью от 300 до 1600 кг/м2.

Стандартный показатель предельной нагрузки – 800 кг/м2. Реже выпускаются изделия до 1250 кг/м2.



Состояние поверхности

Плиты имеют гладкую поверхность с минимальным количеством поверхностных дефектов, что удешевляет последующие отделочные работы.

Изделия формуются в металлических опалубках, поэтому качество поверхности ниже сравнительно с ПБ.

Армирование

Для армирования применяется предварительно напряженная арматура.

Предварительно напряженной арматурой выполняется армирование плит длиной свыше 4,2 м.

Марка используемого бетона

от М400 до М500

М200-М400

Резка

Резку рекомендуется производить в заводских условиях.

Резку рекомендуется производить в заводских условиях.

Расчет количества плит и их размеров

Как правило, в частном домостроении чаще применяются многопустотные плиты. Их количество и размеры рассчитываются исходя из габаритов перекрываемого пролета. Это удобнее выполнять, разработав предварительно схему укладку в определенном масштабе.

Рисунок 10. Составленная вручную схема раскладки ЖБИ.jpg

Рисунок 10. Составленная вручную схема раскладки ЖБИ

Вес

Таблица 2. Примерный вес пустотелых плит разных серий

Марка изделий

ПК

ПБ

ПНО

3,1ПБ и 1,6ПБ

Вес квадратного метра плиты, кг

280-310

300-330

210-230

220-240

Размеры стандартных плит

Таблица 3. Габаритные размеры многопустотных железобетонных изделий

Марка изделия

Ширина, мм

Длина, мм

Толщина, мм

ПК

1000, 1200, 1500, 1800

от 1600 до 7200

220

ПБ

1000, 1200, 1500

от 1600 до 10800

220

3,1ПБ и 1,6ПБ

1000, 1200, 1500

от 1600 до 9000

160

ПНО

1000, 1200, 1500

от 1600 до 6300

160

Другие параметры

Не менее важным параметром при выборе плит является их несущая способность. Так, предельная нагрузка у железобетонных изделий, изготовленных по опалубочному методу, обычно составляет от 800 до 1250 кг/м2. А выбор плит ПБ по несущей способности гораздо шире – от 300 до 1600 кг/м2.

Рисунок 11. Плиты ПК (слева) и ПБ (справа).jpg

Рисунок 11. Плиты ПК (слева) и ПБ (справа)

Средние цены на разные виды плит

Таблица 4. Примерные расценки на пустотелые железобетонные изделия для перекрытия зданий

Марка

Цена, руб.

ПБ

от 1900 до 33000

ПК

от 1800 до 19000

ПНО

от 2200 до 10000

3,1ПБ и 1,6ПБ

от 2300 до 18000

В следующем видео рассмотрены вопросы выбора плит, зависимости цены от качества и целесообразности применения б/у изделий:
