Монтаж железобетонных изделий, предназначенных для сооружения горизонтальных несущих и ограждающих конструкций, должен выполняться в строгом соответствии со строительными нормами и правилами. Однако одним из наиболее важных требований является опирание плит перекрытия на стены согласно СНиП. В данной статье мы рассмотрим особенности укладки и величину нахлеста на несущие стеновые конструкции из разных материалов.

Опирание плит перекрытия на стены по СНиП.jpg

Особенности и назначение плит перекрытия

Железобетонные плиты перекрытия являются одним из основных конструктивных элементов зданий и сооружений. Главная их функция – перераспределение нагрузок от вышерасположенных строительных конструкций, отделки, мебели, бытовой техники на стены или опоры и фундамент. Также они служат в качестве межэтажных перекрытий – разделяют здание на этажи, подвал и чердак.

Глубина опирания плит перекрытия определяется в зависимости от их разновидности, а также от материала, из которого возведены стены. Но оптимальной величиной является 120 мм – в проектно-технической документации на строительство объектов конструкторами обычно закладывается именно это значение.

Рисунок 1. Оптимальная величина опоры ЖБИ на стеновые конструкции.jpg

Рисунок 1. Оптимальная величина опоры ЖБИ на стеновые конструкции

Сегодня наибольшим спросом среди застройщиков пользуются многопустотные плиты следующих марок:

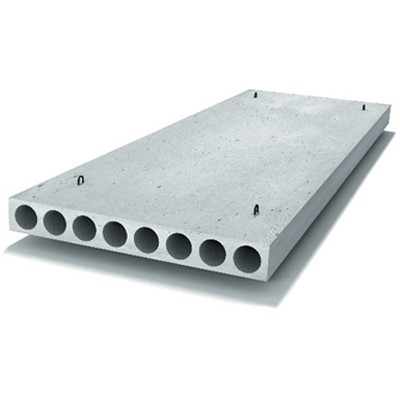

  • ПК – круглопустотные изделия, изготовленные по опалубочной технологии, которая предполагает применение специальных форм для заливки бетона.

    Фото 2. ЖБИ серии ПК.jpg

    Фото 2. ЖБИ серии ПК

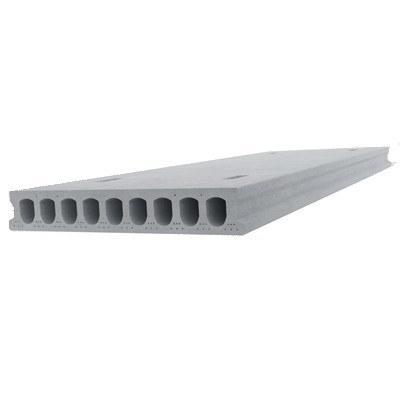

  • ПБ – современные ЖБИ, произведенные с использованием непрерывного безопалубочного метода формования.

    Фото 3. Изделия, изготовленные по безопалубочной технологии.jpg

    Фото 3. Изделия, изготовленные по безопалубочной технологии

В частном домостроении чаще применяются облегченные плиты, толщина которых составляет 160 мм в отличие от стандартных с толщиной 220 мм. Они тоже изготовляются по безопалубочной (3,1ПБ и 1,6ПБ) и опалубочной (ПНО) технологии.

Также производители выпускают ребристые железобетонные изделия, которые характеризуются повышенной жесткостью и устойчивостью к вибрационным нагрузкам за счет наличия продольных и поперечных ребер. Их обычно используют для перекрытия производственных объектов.

Рисунок 4. Внешний вид ребристых плит.jpg

Рисунок 4. Внешний вид ребристых плит

Крайне редко в продаже можно найти сплошные железобетонные плиты. Это обусловлено их ограниченным применением из-за большого веса. Но при этом они обладают повышенными прочностными характеристиками.

Рисунок 5. Внешний вид сплошной плиты.jpg

Рисунок 5. Внешний вид сплошной плиты

Виды и особенности по способу опирания

Строительные нормы СНиП регламентируют возможность опирания плит перекрытия на стены по 2, 3 и 4 сторонам. Но здесь все зависит от разновидности железобетонных изделий и конструктивных особенностей армирующего каркаса. Так, ЖБИ марок ПБ могут опираться только на 2 стороны, а ПК выпускаются нескольких типов по количеству опорных сторон.

По двум сторонам

Опорой для подобных изделий служат 2 противоположные стеновые конструкции. Укладка осуществляется узкими сторонами, поскольку армирование выполнено в продольном направлении.

Рисунок 6. Опирание ЖБИ по 2-м сторонам.jpg

Рисунок 6. Опирание ЖБИ по 2-м сторонам

По трем сторонам

Эти плиты предназначены для перекрытия П-образных пролетов в углах зданий. Возможность монтажа по 3-м сторонам обеспечивается благодаря усиленному торцевому армированию.

Рисунок 7. Укладка изделия с опорой на 3 стороны.jpg

Рисунок 7. Укладка изделия с опорой на 3 стороны

По четырем сторонам

ЖБИ данных видов обычно применяют в сложных конструкциях, где требуется оптимальное распределение повышенных нагрузок, и при возведении дополнительных надстроек. За счет наличия армирующего каркаса по всем торцам опирание пустотных плит перекрытия может производиться на 4 стены.

Выдержка требований из СНИП

Минимальная величина опирания плит перекрытия согласно требованиям строительных норм и правил составляет (Пособие по проектированию жилых зданий к СНиП 2.08.01-85):

  • Изделия сплошного сечения на бетонное основание или армопояс – 40 мм при опирании по 4-м сторонам или 2-м длинным и 1-й короткой. 50 мм при перекрытии пролетов до 4,2 м при условии укладки на 2 стороны или на 2 короткие и 1 длинную. 70 мм при монтаже на 2 стороны на пролет длиной более 4,2 м.
  • Многопустотные ЖБИ – обычно глубина заведения принимается равной 120 мм. Однако в зависимости от материала стен может составлять от 60 до 150 мм.

Особенности работ

Все виды железобетонных плит допускается монтировать на фундамент или несущие стены из кирпича, бетона, газобетона и других крупноформатных блоков. При этом стоит учитывать, что «коробку» из стеновых материалов с низкими показателями плотности (пеноблока, газоблока, керамзитобетона, полистиролбетон) необходимо дополнительно усилить армопоясом.

Рисунок 8. Укладка плиты на армопояс.jpg

Рисунок 8. Укладка плиты на армопояс

Глубина опирания плит перекрытия на различные виды стен

Стандартный нахлест при установке плиты на несущие стены в зависимости от материала, из которого они возведены, должен составлять:

  • 50-90 мм – для крупноформатных блоков из бетона марки не ниже М100;
  • 90-120 мм – для стен из прочных мелкоштучных элементов (кирпича и т.д.);
  • 100-150 мм – для стеновых конструкций из материалов низкой плотности (газосиликат, пеноблок и др.);
  • в пределах 70 мм – для стальных несущих элементов (двутавровые балки и т.д.);
  • до 150 мм – для стен из камня.

Фото 9. Плиты уложены с соблюдением СНиП с опорой на 2 стороны, пространство над продольной стеной будет залито бетоном.jpg

Фото 9. Плиты уложены с соблюдением СНиП с опорой на 2 стороны, пространство над продольной стеной будет залито бетоном

Опирание плит перекрытия на стены: расчетные параметры

Однако обеспечить оптимальную глубину опирания получается не всегда. В таком случае нужно производить расчеты для вычисления минимально возможной величины. Подобные работы производятся квалифицированными специалистами при разработке проектно-технической документации.

Самостоятельно рассчитать нахлест без соответствующих знаний и навыков вряд ли получится, поскольку надо учитывать множество параметров:

  • все виды действующих нагрузок;
  • требуемый уровень сейсмостойкости строения;
  • длины и веса ЖБ плиты;
  • толщины несущей стены;
  • наличия в «стеновом пироге» теплоизоляционного и облицовочного материала.

Опирание пустотных плит перекрытия при монтаже

Как мы уже обсуждали выше, многопустотные плиты бывают нескольких видов по способу изготовления – ПК (опалубочного формования) и ПБ (безопалубочного формования). Ввиду разной технологии изготовления, при монтаже важно учитывать конструктивные особенности выбранных железобетонных изделий.

Особое внимание при укладке плит марок ПК следует уделять нагрузкам от вышерасположенных строительных конструкций на торцы ЖБИ, поскольку с увеличением глубины опирания повышается и риск раздавливания торцевой части. Исключить подобные неприятности позволяют небольшие вертикальные сетки, на которые и приходятся сдавливающие нагрузки. Именно поэтому изделия данных марок не допускается самостоятельно резать, в связи с чем может возникнуть необходимость при закупке плит большой длины.

С целью увеличения жесткости торцов изделий ПК рекомендуется заделывать технологические пустоты с одной из сторон. Отверстия можно заполнить бетоном марки М-200 либо заложить половинками полнотелого прочного кирпича.

Фото 10. Заделка пустот керамическим кирпичом.jpg

Фото 10. Заделка пустот керамическим кирпичом

Глубина опирания плит серии ПБ не является строго регламентированным параметром, но на лучше не превышать показатель в 120 мм. Особенности конструкции технологических пустот и безопалубочная технология производства обеспечивают достаточную прочность их торцевых участков. При условии, что в процессе эксплуатации на торцы изделия будут воздействовать допустимые для него нагрузки, никаких проблем не возникнет.

Фото 11. Технология производства плит ПБ и конструкция армирующего каркаса позволяет резать их под любым углом.jpg

Фото 11. Технология производства плит ПБ и конструкция армирующего каркаса позволяет резать их под любым углом

Важно знать:

  • Опирание плит перекрытия ПБ по трем и более сторонам не допускается.
  • Укладка облегченных изделий по технике исполнения и величине нахлеста на стены не отличается от монтажа их стандартных аналогов.

Советы профессионалов

Плиты перекрытия укладываются на стены в строгом соответствии с проектно-технической документацией на строительство здания. «Коробка» будущего объекта проектируется таким образом, что обеспечить оптимальную глубину опирания – без разрывов по периметру и защемления.

Рисунок 12. Примеры правильного и неправильного опирания ЖБ плит.jpg

Рисунок 12. Примеры правильного и неправильного опирания ЖБ плит

Рисунок 13. Результат защемления плиты перекрытия.jpg

Рисунок 13. Результат защемления плиты перекрытия

В качестве примера можно рассмотреть укладку железобетонного изделия на стены стандартной толщины 380 мм (рис. 14) из крупноформатных керамоблоков. При обеспечении оптимальной глубины опирания 120 мм с обеих сторон между ЖБИ и стеновой конструкцией останется  пустое пространство для теплоизоляционной воздушной прослойки.

Рисунок 14. Пример укладки плит на стены толщиной 380 мм из поризованных блоков с обеспечением воздушной прослойки.jpg

Рисунок 14. Пример укладки плит на стены толщиной 380 мм из поризованных блоков с обеспечением воздушной прослойки

Более подробно вопрос раскладки плит перекрытия рассмотрен в представленном видео:
