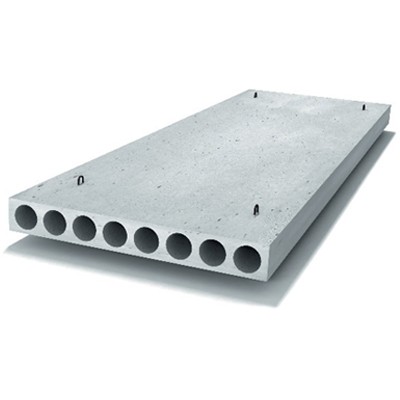

Обычно в проекте на строительство дома отражаются размеры и марка плит, имеется детальная схема раскладки со спецификацией. Это значительно облегчает выбор ЖБИ и последующие работы по монтажу. Однако иногда планировка дома исключает возможность укладки стандартного изделия – например, при сложной конфигурации пролета или необходимости обустройства люка. В этом случае требуется резка плит перекрытия, о чем и будет идти речь в нашей статье.

Резка плит перекрытия.jpg

Особенности резки плит

Изначально хотим ответить на самый важный и интересующий многих вопрос – можно ли вообще резать плиты? Можно, но не все так просто – не допускается резка железобетонных плит ПК большой длины (свыше 4780 мм при толщине 220 мм), а также с анкерами в торцах. Но даже если вышеперечисленные условия не нарушены, учитывайте, что процесс резания может негативно отразиться на прочностных характеристиках. Это обусловлено наличием в конструкции предварительно напряженной арматуры, которая обеспечивает устойчивость изделия к изгибающим нагрузкам.

Фото 1. Процесс резания железобетонного перекрытия специальной дисковой пилой.jpg

Фото 1. Процесс резания железобетонного перекрытия специальной дисковой пилой

Резку плиты лучше заказать непосредственно на заводе-изготовителе, который располагает необходимым для этой работы оборудованием и персоналом. В этом случае вы гарантированно сохраните все качества железобетонного изделия. Самостоятельно резать ЖБ конструкцию специалисты не рекомендуют.

Фото 2. Автоматическая пила для резания плит в заводских условиях.jpg

Фото 2. Автоматическая пила для резания плит в заводских условиях

Если вы все же решили резать своими руками, знайте, что это сопряжено со значительной физической нагрузкой, поэтому важно соблюдать правила безопасности при работе с инструментом и использовать необходимые средства индивидуальной защиты – защитные очки, перчатки и респираторы.

Как подогнать размеры пустотной плиты перекрытия перед монтажом – пошаговая инструкция

Легче и безопаснее выполнять резку ЖБИ до монтажа бетонных плит – когда они находятся еще на земле. Изначально нужно правильно подготовить рабочее место и весь необходимый инструмент.

Для работ понадобится следующее оборудование и инструмент:

  • дисковая пила (предпочтительнее) или болгарка;
  • кувалда;
  • лом;
  • рулетка;
  • мел для разметки.

Фото 3. Специализированный бензорез.jpg

Фото 3. Специализированный бензорез

В качестве режущего инструмента рекомендуется использовать универсальный алмазный диск для железобетона, который может резать и арматуру. Обычный круг по бетону при попадании на металлический прут разлетится, что может привести к необратимым последствиям.

Обратите внимание! Резка в продольном и поперечном направлении несколько отличаются по технике исполнения, а вырезка отверстий является их комбинацией.

Фото 4. Резание плиты под углом.jpg

Фото 4. Резание плиты под углом

Резка пустотных плит поперек

Плита должна располагаться на ровной поверхности. Изначально выполняются обмеры изделия, мелом намечается линия реза. Под ЖБИ по разметке желательно поместить жесткую опору (например, брус) – чем точнее она будет находиться относительно линии, тем лучше. Это исключит вероятность крошения и деформации изделия в процессе резания. При обрезании большого куска под него тоже рекомендуется подложить опору.

Далее в работу включается дисковая пила – по намеченной линии делается надрез. Затем с помощью кувалды разбивается бетон в местах продольных пустот, сплошные ребра проще разбивать сбоку. Разбивать бетонный слой нужно предельно аккуратно во избежание попадания по арматурным стержням. Это может нарушить качество их сцепления между собой и стать причиной «скольжения»  прутков внутри изделия.

Фото 6. Обрезка изделия по длине.jpg

Фото 6. Обрезка изделия по длине

После освобождения арматуры от бетона нужно взять болгарку с диском по металлу и аккуратно обрезать все прутки. После этого требуется заполнить пустот ЖБИ саморасширяющимся бетоном на глубина опирания, которая обычно составляет в пределах 120-150 мм.

Резка плит перекрытия продольно

Обрезка плит по ширине выполняется исключительно по продольным пустотам. При этом важно сразу определить места прохождения арматуры, чтобы при резке не попасть прямо на них.

Техника резания:

  1. Изначально делается пропил вдоль изделия.
  2. Затем выполняется надрез поперек.
  3. С помощью кувалды оббивается бетон.
  4. Срезаются арматурные стержни.
  5. Заделываются пустоты.

Вырезка отверстия в плите

Отверстия в перекрытии для лестниц, дымоходов, вентиляционных каналов лучше обходить, а не перекрытые участки пролета делать монолитными. Это будет более рациональным решением, чем вырезание в плите отверстия. Однако в некоторых случаях приходится все же вырезать и здесь важно понимать, что нарушается не только целостность, но и несущая способность будущего перекрытия.

Фото 7.Вырезание отверстия в перекрытии.jpg

Фото 7.Вырезание отверстия в перекрытии

Чтобы обойтись минимальными потерями, рекомендуется сделать отверстие на границах двух смежных плит. Алгоритм действий:

  • Разметка расположения отверстия.
  • Подрезание контура дисковой пилой по бетону вдоль и поперек.
  • Разбивание бетонного слоя над пустотами.
  • Разрушение ребер путем боковых ударов.
  • Срезание арматуры.

Фото 8. Разбивание бетонного слоя.jpg

Фото 8. Разбивание  бетонного слоя

Окончательный этап – заделывание технологических пустот. После этих мероприятий плиту можно монтировать на стены.

Фото 9. Готовый люк в плите.jpg

Фото 9. Готовый люк в плите

Полезные советы профессионалов

Самый полезный совет от любого эксперта – лучше и безопаснее не заниматься самодеятельностью, при выполнении опасных работ это неуместно. Лучше заранее оговорите с заводом или поставщиком условия, на которых они предоставляют услуги резки железобетонных плит, тем более что это, почти наверняка, стоит недорого.

Фото 10. Алмазный диск пильной машины.jpg

Фото 10. Алмазный диск пильной машины

В заводских условиях резка производится на специальном оборудовании, с помощью которого можно резать плиты в поперечном направлении под любым углом.

Фото 11. Механизм оборудования для изменения угла резки.jpg

Фото 11. Механизм оборудования для изменения угла резки

Наглядно процесс резания железобетонного изделия показан в следующем видео:


Настоятельно не рекомендуем резать железобетонные плиты самостоятельно – это очень рискованно. Делегировав работу профессионалам, вы обезопасите себя не только от лишних финансовых затрат на приобретение новой плиты, но и от возможных травм при выполнении работ.
