Основным параметром горизонтальных несущих конструкций из пустотелых плит является несущая способность, снижение которой может привести к опасным последствиям. В ходе эксплуатации любые железобетонные конструкции подвергаются износу как физическому, так и в результате непредвиденных обстоятельств – например, землетрясения, воздействия высоких температур при пожарах, механические повреждения и т.д. Единственно возможный способ восстановления при обнаружении дефектов – усиление многопустотных плит перекрытия.
Основные преимущества многопустотных плит
Ключевые особенности применения пустотных железобетонных плит для перекрытия зданий:
- Небольшой вес – за счет наличия продольных технологических пустот в конструкции изделий.
- Быстрый монтаж – ЖБИ укладываются с помощью автокрана, что существенно минимизирует трудоемкость и повышает скорость работ.
- Высокие показатели прочности и жесткости – изделия производятся в заводских условиях с соблюдением технологических норм и правил.
- Невысокая стоимость – сооружение перекрытия из сборных плит обойдется на более чем 30 % дешевле по сравнению с устройством монолитной горизонтальной конструкции.
Фото 1. Процесс укладки многопустотных плит
Технологические характеристики многопустотных перекрытий
Пустотелые плиты перекрытия выпускаются разных видов по технологии изготовления:
- Опалубочный метод производства – изделия формируются в специальных опалубках стандартных размеров. Выпускаются стандартные ЖБИ серии ПК толщиной 220 мм и облегченные марки ПНО толщиной 160 мм.

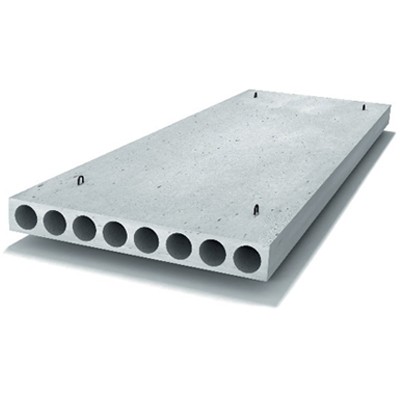

Фото 2. ЖБИ для перекрытий, изготовленные опалубочным методом
- Безопалубочный метод – изготовляются с применением технологии непрерывного формования. Тоже производятся стандартные плиты серии ПБ толщиной 220 мм и облегченные марок 1,6ПБ и 3,1ПБ.

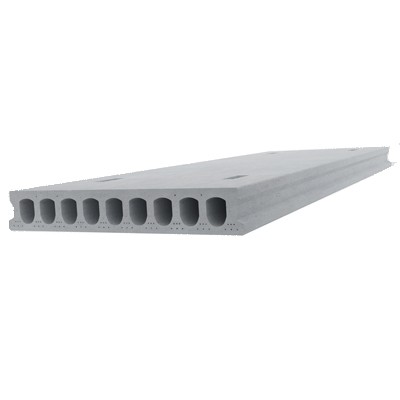

Фото 2. Плиты, изготовленные по технологии безопалубочного формования
Основные технико-эксплуатационные характеристики плит, которыми руководствуются при их выборе:
- Максимально допустимая нагрузка. ЖБИ, изготовленные по технологии опалубочного формования, обладают несущей способностью 800 кг/м2. Реже в продаже встречаются изделия, рассчитанные на нагрузку 1250 кг/м2. Плиты безопалубочного формования производятся с несущей способностью от 300 до 1600 кг/м2.
- Габаритные размеры. Подбираются в зависимости от геометрических параметров перекрываемого пролета. Все серии ЖБИ обладают стандартной шириной – 1, 1,2 и 1,5 м. Максимальная длина зависит от марки: ПК – до 7,2 м, ПНО – до 6,3 м, ПБ – до 10,8 м, а 3,1ПБ и 1,6ПБ – до 9 м.
Метод усиления сборных железобетонных многопустотных плит выбирается в зависимости от того, в каком состоянии находится усиливаемая конструкция. Подобные работы производятся при надстройке дополнительных этажей на эксплуатирующееся здание и реконструкции объектов. Но чаще всего они выполняются при обнаружении дефектов с целью восстановления целостности и прочностных характеристик перекрытия.
Способы усиления многопустотных плит
В большинстве случаев усиление сборных железобетонных многопустотных плит осуществляется путем замоноличивания технологических пустот (рис. 3-4). Этот способ наиболее эффективен при необходимости устранения трещин в стенке между технологическими отверстиями и увеличения несущей способности.
Технология работ предполагает выполнение следующих работ:
- Предварительная очистка железобетонного изделия от стяжки и других элементов пола.
- Пробивка борозд шириной 70-100 мм вдоль плит над пустотами.
- Продувка сжатым воздухом контактной поверхности.
- Изготовление и установка вертикальных армирующих каркасов и горизонтальной армирующей сетки для набетонки.
- Выставление маячных реек для набетонки.
- Заливка бетоном подготовленных пустот с устройством набетонки поверх плит.
Рисунок 3. Набетонка – наращивание перекрытия с обеспечением качественного сцепления
Рисунок 4. Наращивание плит сверху с замоноличиванием продольных пустот
Реже перекрытия усиливаются путем установки разгружающих балок (рис. 5-6).
Рисунок 5. Нижнее подведение разгружающих балок
Рисунок 6. Верхнее подведение разгружающих балок
Чтобы соорудить жесткий диск перекрытия, конструкция дополняется связкой вертикальных арматурных каркасов, усиливающих 2 смежные плиты, и набетонкой с армирующей горизонтальной сеткой (рис. 7).
Рисунок 7. Обеспечение неразрезности путем установки вертикальных армирующих каркасов
Усиливать пустотные плиты перекрытия можно и другими способами – с помощью шпренгельных затяжек (рис. 8), путем верхней установки разгружающих двухконсольных балок (рис. 9), усилением дополнительной арматурой на полимеррастворе (рис. 10).
Рисунок 8. Усиление плит шпренгельными затяжками
Рисунок 9. Монтаж разгружающих балок из спаренных швеллеров
Рисунок 10. Применение дополнительной арматуры и полимерраствора для усиления
Одним из самых современных способов является усиление плит специальной композитной лентой. Технология работ заключается в наклеивании холста снизу на поверхность перекрытия из многопустотных ЖБИ. При этом важно учитывать, что от количества слоев углекомпозита зависит степень упрочнения.
Фото 11. Упрочнение пустотелых плит композитной лентой
Особенности применения углекомпозита для усиления перекрытий рассмотрена в следующем видео:
Напоследок хотим отметить, что самостоятельное усиление плит требует наличия профессиональных навыков и инструмента не только для работ, но и для проверки рабочих параметров перекрытия. Также это очень опасно, поскольку малейшее нарушение технологии может стать причиной полного разрушения горизонтальной несущей конструкции. В связи с этим, целесообразнее поручить эту работу квалифицированным специалистам.
