Сегодня большинство застройщиков перекрывают здания готовыми железобетонными изделиями. Их популярность обусловлена более легким весом и минимальной трудоемкостью монтажных работ по сравнению с монолитом. Заводы выпускают разные виды плит перекрытия по конструкции, назначению, размерам и другим характеристикам, поэтому подобрать подходящие изделия не составит труда. В этой статье мы с вами подробно рассмотрим классификацию, особенности и габариты ЖБИ.
Что представляют собой плиты перекрытия?
Плита перекрытия – железобетонное изделие заводского производства, предназначенное для сооружения горизонтальных несущих конструкций в зданиях разного назначения. Они предназначены для разделения между собой разных этажей, а также восприятия вертикальных нагрузок, их распределения и передачи на другие несущие элементы (стены, фундамент).
Перекрытие не только воспринимает и передает нагрузки, но и служит элементом жесткости в конструкции дома. По назначению оно может быть цокольным междуэтажным и чердачным.
Рисунок 1. Примеры применения плит для сооружения разных видов перекрытий
Плиты производятся стандартных размеров, которые регламентированы государственными стандартами. Конструктивно представляют собой прямоугольное изделие, состоящее из армирующего каркаса, который заключен в бетонную основу.
Классификация плит
Вопрос о том, какие бывают плиты перекрытия, чаще возникает у домашних мастеров, которые решили самостоятельно заниматься строительством дома. Но при этом важно учитывать, что выбор конкретных железобетонных изделий основывается на предварительных расчетах, выполняющихся при разработке проектно-технической документации. Из этого следует вывод – строить дом нужно в строгом соответствии с разработанным профессионалами проектом.
Основные разновидности ЖБ плит перекрытия:
- Пустотные – с продольными технологическими отверстиями, проходящими по всей длине изделия.
Рисунок 2. Разные типы многопустотных железобетонных изделий
- Ребристые – с продольными ребрами, обеспечивающими высокую жесткость ЖБИ.
Фото 3. Ребристые плиты
- Сплошные или полнотелые – железобетонные изделия сплошного сечения.
Фото 4. Полнотелые ЖБИ
Также различные типы плит перекрытия имеют разные размеры – ширина и высота обычно стандартная, а максимальная длина отличается. Подробнее этот вопрос будет рассмотрен в соответствующем пункте этой статьи.
Многопустотные плиты
В частном домостроении наибольшим спросом пользуются пустотные железобетонные плиты. Продольные технологические пустоты обеспечивают относительно небольшой вес ЖБИ, способствуют увеличению тепло- и звукоизоляционных характеристик за счет содержащегося в них воздуха.
В зависимости от толщины различают такие вид плит:
- Стандартные – ПК и ПБ толщиной 220 мм.
- Облегченные – ПНО, 3,1ПБ и 1,6ПБ толщиной 160 мм.

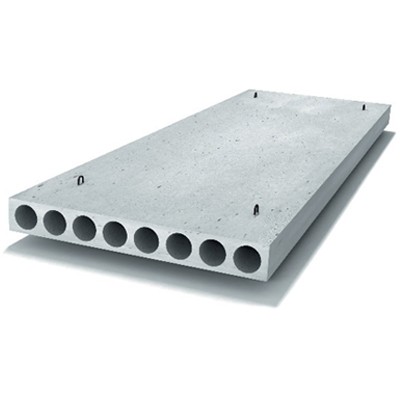

Фото 5. Плиты серии ПК с круглыми пустотами
Разновидности железобетонных изделий по технологии изготовления:
- ПК и ПНО – производятся по старой опалубочной технологии. Бетон заливается в специальные металлические опалубки. Характеризуются круглыми пустотами и наличием монтажных петель.
- ПБ, 3,1ПБ и 1,6ПБ – изготовляются методом непрерывного безопалубочного формования. Плита-полуфабрикат большой длины формуется на стендах с применением специализированного оборудования. После набора бетоном прочности производится резка на изделия необходимых размеров.

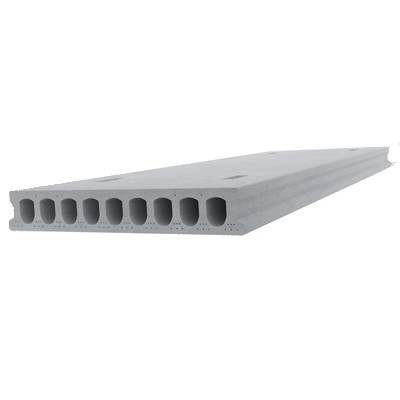

Фото 6. Внешний вид ЖБИ серии ПБ
Облегченные плиты серий ПНО, 3,1ПБ и 1,6ПБ предназначены в основном для малоэтажного строительства. Однако благодаря особому методу армирования они обладают аналогичной стандартным изделиям несущей способностью. При этом за счет сниженного веса эти ЖБИ передают меньшие нагрузки на несущие конструкции. Также они характеризуются более низкими расходами на транспортировку.
Другие разновидности плит
Гораздо меньшим спросом в частном домостроении пользуются следующие типы железобетонных изделий:
- Ребристые – повышенные прочностные характеристики и несущая способность достигаются благодаря оптимальному распределению в конструкции ребер жесткости и более тонкой основы согласно нагрузкам на растяжение и сжатие. Основная область применения – перекрытие производственных объектов и высотных зданий. При строительстве частных домов используются крайне редко в основном из-за ребристой нижней плоскости, усложняющей отделку.
Рисунок 7. Внешний вид ребристых изделий
- Полнотелые – представляют собой железобетонное изделие сплошного сечения (без пустот), за счет чего обладают большим весом при практически равной несущей способности по сравнению с пустотными плитами. В частном домостроении спросом практически не пользуются.
Рисунок 8. Внешний вид сплошных плит
Отличительные особенности плит ПК и ПБ
Таблица 1. Сравнительный обзор отличий железобетонных плит перекрытия серий ПБ и ПК
|
Отличительные особенности |
Серия железобетонных изделий |
|
|
ПБ |
ПК |
|
|
Технология изготовления |
Безопалубочное формование |
Опалубочное формование |
|
Максимальная длина |
10,8 м |
7,2 м |
|
Несущая способность |
Выпускаются плиты с предельной нагрузкой от 300 до 1600 кг/м2. |
Стандартная – 800 кг/м2, реже в продаже встречаются изделия с предельной нагрузкой до 1250 кг/м2. |
|
Состояние поверхности |
Изделия отличаются идеально гладкой поверхностью с минимальным количеством сколов, что минимизирует стоимость последующих отделочных работ. |
Формование выполняется в металлических опалубках, поэтому качество поверхность на порядок ниже по сравнению с ПБ. |
|
Армирование |
Все плиты армируются предварительно напряженной арматурой. |
В изделия длиной до 4,2 м закладывается обычная арматурная сетка. В конструкции плиты длиной более 4,2 м, нижнее армирование выполняется предварительно напряженной арматурой. |
|
Марка используемого бетона |
М400-М500 |
От М200 до М400 |
|
Резка |
Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях. |
Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях. |
Процесс производства плит по опалубочной технологии показан в следующем видео:
Техника изготовления плит с применением безопалубочного метода непрерывного формования рассмотрена в следующем видеоматериале:
Расчет количества плит и их размеров для частного дома
Как правило, разновидность, количество и размеры изделий определяются при проектировании – в большинстве случае инженеры просто «подгоняют» планировку стен под стандартные габариты плит перекрытия. Но нельзя исключать возможность возведения строения без проектно-технической документации, ведь в частном строительстве бывают разные ситуации.
Так, если «коробка» здания уже распланирована или даже возведена, расчет количества и габаритных размеров плит нужно с учетом некоторых правил:
- Длина изделий подбирается в зависимости от расстояния между противоположными стенами, к которому добавляется глубина опирания на стеновые конструкции с двух сторон.
- Высчитать количество ЖБИ будет проще, предварительно выполнив их раскладку на листе бумаги (рис. 9). При расчете количества учитывается поперечное расстояние между несущими стенами и ширина плит.
Рисунок 9. Самостоятельно составленная схема раскладки
Швы между уложенными железобетонными изделиями обязательно заделываются цементно-песчаным раствором, а большие зазоры – бетоном.
Фото 10. Заполненные раствором швы
Бывают ситуации, когда остается не перекрытая площадка из-за того, что она не вписывается в стандартную конфигурацию и типоразмеры плит. Подобные участки перекрываются путем монолитной заливки с предварительным армированием.
Фото 11. Армирование не перекрытого участка между плитами для последующего бетонирования
Стандартные размеры плит
Согласно ГОСТ 26434-2015 сортамент плит перекрытия с продольными пустотами включает изделия разной длины и ширины. Однако максимальная длина отличается у разных видов ЖБИ.
Таблица 2. Геометрические параметры многопустотных плит
|
Серия |
Ширина, м |
Длина, м |
Толщина, мм |
|
ПК |
1-1,8 |
1,6-7,2 |
220 |
|
ПНО |
1-1,5 |
1,6-6,3 |
160 |
|
ПБ |
1-1,5 |
1,6-10,8 |
220 |
|
3,1ПБ и 1,6ПБ |
1-1,5 |
1,6-9 |
160 |
Вес
Масса плиты нужна для правильного выполнения расчетов строительных конструкций. Однако этим занимаются конструкторы, у которых есть все необходимые данные. Частному застройщику вес может понадобиться для организации доставки и последующего монтажа изделий.
Фото 12. Перевозка плит на специализированном транспорте
Стандартный вес наиболее востребованных плит перекрытия:
- ПК – в пределах 280-310 кг/м2;
- ПБ – в пределах 300-330 кг/м2;
- ПНО – 210-230 кг/м2;
- 3,1ПБ и 1,6ПБ – 220-240 кг/м2.
Маркировка плит
Сортамент плит перекрытия включает железобетонные изделия разных серий, но их маркировка производится согласно одному стандарту – ГОСТ 23006. Марка состоит из букв и цифр, Первая буквенно-цифровая группа обозначает тип ЖБИ (например, ПК, ПНО, ПБ), вторая – основные технико-эксплуатационные параметры.
Рассмотрим расшифровку маркировки на примере плиты ПБ 72-12-8:
- ПБ – пустотная плита безопалубочного непрерывного формования;
- 72 – конструктивная длина в дециметрах, 72 дм или 7,2 м;
- 12 – ширина изделия в дециметрах, 12 дм или 1,2 м.
- 8 – предельная нагрузка, которую изделие способно выдержать без разрушения, составляет 8 кПа или 800 кг/м2.
На конце буквенно-цифрового обозначения еще может указываться класс напрягаемой арматуры (например, АтV).
Мы постарались осветить на все основные вопросы, связанные с видами ЖБ плит, применяемых в частном домостроении. Еще раз хотим обратить ваше внимание, что перекрытие является одним из основных конструктивных элементов здания, поэтому выбирать железобетонные изделия для его сооружения надо только на основании проектных расчетов с учетом необходимого запаса прочности.
