В зданиях жилого, промышленного и коммерческого назначения в качестве горизонтальных несущих и ограждающих (разделяющих на этажи) конструкций обычно применяются железобетонные плиты перекрытия, размеры которых могут быть разными по ширине и длине. Однако выбирать изделия, руководствуясь только габаритами, не правильно, поскольку они бывают различных видов по конструкции, а значит и технико-эксплуатационные характеристики у них тоже разные.

Плиты перекрытия размеры, виды, критерии выбора.jpg

Виды плит для перекрытий

Плита перекрытия представляет собой железобетонное изделие, которое производится из конструкционного и тяжелого бетона с предварительным армированием арматурой специальных марок и/или стальной сеткой.

Таблица 1. Разновидности плит по конструкции

Название

Внешний вид

Особенности

Полнотелые или монолитные (П, ПТ)

Таблица 1. Полнотелые или монолитные (П, ПТ).jpg

Характеризуются хорошими прочностными характеристиками, но при этом обладают большим весом, что создает значительные нагрузки на фундамент.

Пустотные (ПК, ПБ, НВ)

Таблица 2. Пустотные (ПК, ПБ, НВ).jpg

ПК производятся по опалубочной, ПБ – по безопалубочной технологии, НВ – методом пропаривания в металлических формах. Характеризуются небольшим весом и высокими технико-эксплуатационными параметрами, что делает их универсальными в применении. Толщина обеих плит – 220мм.



Утолщенные 2ПБ

Таблица 3. Утолщенные 2ПБ.jpg

Производятся по безопалубочной технологии, отличаются от ПБ большей толщиной 265 мм

Пустотные облегченные (ПНО, 3,1ПБ и 1,6 ПБ)

Таблица 4. Пустотные облегченные (ПНО, 3,1ПБ и 1,6 ПБ).jpg

ПНО изготовляются опалубочным, а 3,1ПБ и 1,6ПБ безопалубочным методом. Отличаются уменьшенной толщиной (160мм) по сравнению со стандартными (220мм), предназначены в основном для малоэтажного строительства.

Ребристые (ПГ, ПР, ПП)

Таблица 5. Ребристые ПГ ПР ПП.jpg

Обладают высокой устойчивостью к вибрационным нагрузкам, благодаря чему пользуются большой популярность в сейсмоактивных регионах. Практически не применяются в малоэтажном строительстве в центральной России.

Существует еще несколько типов перекрытий:

  • Монолитные – устройство выполняется непосредственно на объекте. Процесс проходит в несколько этапов – создание опалубки, подготовка армирующего каркаса и заливка бетонной смесью. Такой способ обычно применяется при необходимости перекрыть пролеты сложных форм. Фото 1. Устройство монолитного перекрытия.jpg

    Фото 1. Устройство монолитного перекрытия

  • Сборно-монолитные – конструктивные элементы для них производятся на заводах. После доставки устанавливаются специальные балки, укладываются блоки-вкладыши, поверх которых располагается армирующая сетка и производится заливка бетоном толщиной 50 мм или более для получения монолитной конструкции.

    Фото 2. Сборно-монолитное перекрытие.jpg

    Фото 2. Сборно-монолитное перекрытие

Но в данной статье будут подробно рассмотрены именно ЖБИ.

Сборные плиты по сериям ПК и ПБ

Наиболее востребованными в мало- и многоэтажном строительстве являются плиты перекрытия ПК и ПБ. Основное их отличие заключается в технологии производства. ПК изготовляются с применением опалубочной технологии – бетон заливается в опалубку с установленной в ней армирующей конструкцией, после чего выполняется его уплотнение с использованием специализированного оборудования.

Рисунок 3. Схема армирующего каркаса в плитах серии ПК.jpg

Рисунок 3. Схема армирующего каркаса в плитах серии ПК

Техника производства рассмотрена в представленном ниже видео:


Изделия ПБ производятся по более современной безопалубочной технологии, при которой бетонная смесь загружается на непрерывно движущиеся конвейерные линии. В результате получается длинная плита-полуфабрикат, после затвердевания бетона ее разрезают на изделия необходимой длины.

Фото 4. Внешний вид плит перекрытия, изготовленных методом безопалубочного формования (ПБ).jpg

Фото 4. Внешний вид плит перекрытия, изготовленных методом безопалубочного формования (ПБ)

Процесс изготовления изделий ПБ показан в следующем видеоматериале:


Конструкции типа ПБ отличаются более точными геометрическими параметрами и гладкой бетонной поверхностью за счет применения современных технологий производства. А отсутствие поперечного армирования обеспечивает возможность их разрезания (продольного, поперечного и под углом 45°) без потери прочностных характеристик.

Облегченные изделия ПНО, 3,1ПБ и 1,6ПБ

Производятся эти ЖБИ из тяжелого бетона:

  • ПНО – опалубочным методом;
  • 3,1ПБ и 1,6ПБ – по технологии непрерывного формования.

Единственным их отличием от рассмотренных выше плит является уменьшенная толщина – 160мм. За счет этого они могут применяться только в малоэтажном строительстве.

Полнотелые плиты серии ПТ и П

ЖБИ этого типа не получили широкого распространения среди застройщиков. Обычно применяются при сооружении лотковых тоннелей, камер, каналов подземным и надземным способами, под автомобильными и железными дорогами.

Фото 5. Внешний вид полнотелых ЖБИ.jpg

Фото 5. Внешний вид полнотелых ЖБИ

Ребристые плиты перекрытия

Основной конструктивной особенностью ребристых ЖБИ является наличие продольных ребер жесткости, которые также выполняют функцию опорных элементов при укладке на стены здания. Также они могут иметь дополнительные поперечные ребра жесткости.

Фото 6. Объект, перекрытый ребристыми ЖБИ.jpg

Фото 6. Объект, перекрытый ребристыми ЖБИ

Основные области применения:

  • ПР отличаются универсальностью, но в большинстве случаев используются для перекрытия промышленных объектов, больших торговых площадей.
  • ПГ обычно применяются для покрытия зданий – т.е. служат крышей на бесчердачных объектах.

Главные технические параметры и расшифровка маркировочных знаков

Основными характеристиками, которые нужно учитывать при выборе и покупке, являются стандартные размеры ЖБ плит и их несущая способность. Номинальная нагрузка в зависимости от разновидности и габаритных параметров может достигать от 300 до 1600 кг/м2. А габариты конструкций разных серий отличаются.

Максимальная длина плиты перекрытия в зависимости от ее разновидности:

  • ПК – 7,2 м;
  • ПНО – 6,3 м;
  • ПБ – 10,8 м;
  • 3,1ПБ и 1,6ПБ – 9 м;
  • ПГ, ПР – до 12 м.

Согласно государственным стандартам изделия маркируются буквенно-цифровым кодом, в котором зашифрованы основные их параметры. На самих конструкциях марка обычно указывается в сокращенном виде (например, ПБ 91-15-8), где обозначены основные параметры. Полная маркировка отображается в сертификатах качества, которые предоставляются производителем.

Пример расшифровки железобетонной конструкции марки ПК 72-12-8-АтVт:

  • ПК – плита круглопустотная, изготовленная с применением опалубочной технологии формования, толщиной 220 мм;
  • 72 – длина плиты перекрытия в дм или 7,2 м;
  • 12 – ширина плиты перекрытия в дм или 1,2 м;
  • 8 – предельно допустимая нагрузка, которая составляет 8 кПа или 800 кгс/м2;
  • АтV – для армирования использована арматура класса АтV;
  • т – изделие изготовлено из тяжелого бетона.

Высота плит перекрытия многопустотных стандартная и составляет 220 мм для ПК и ПБ, а для облегченных видов (ПНО, 3,1ПБ и 1,6ПБ) – 160 мм.

Еще один пример расшифровки более сложной марки ЖБИ приведен на рис. 7.

Рисунок 7. Расшифровка изделий серии ПБ.jpg

Рисунок 7. Расшифровка изделий серии ПБ

Расчет количества плит и их размеров для частного дома

Обычно размеры железобетонных плит перекрытия определяются инженером конструктором при проектировании «коробки» здания и указываются в проектно-технической документации на строительство объекта.

Однако в частном домостроении случается всякое – например, с целью сэкономить будущие владельцы нередко заказывают дешевые проекты у дилетантов или сами находят некачественные эскизы в сети Интернет и т.п. Если у вас нет данных по плитам, то придется определяться с их габаритами и количеством самостоятельно:

  • Длина должна соответствовать расстоянию между стенами, к которому нужно добавить ширину опирания изделия на несущие конструкции.
  • Ширина рассчитывается исходя из того, сколько штук ЖБИ полностью перекроют поперечное расстояние между несущими стенами. При этом межкомнатные ненесущие перегородки при расчетах не учитываются – пустотные плиты укладываются впритык к ним или над ними (без опирания плит).

Если обеспечить полное перекрытие пролета не получается, небольшой зазор между уложенными плитами можно залить бетоном с применением опалубки и дополнительным армированием. Швы между ЖБИ обязательно заделываются бетонной смесью.

Главное при расчетах – подобрать изделия оптимально подходящих размеров для перекрытия всего пролета без их резки. Самостоятельно резать железобетонные конструкции очень рискованно, поэтому если возникнет такая необходимость, лучше заказать подобные услуги на заводе или нанять профессионалов.

Стандартные размеры плит

Таблица 2 – размеры плит перекрытия ЖБИ по ГОСТ

Серия плит

Длина, мм

Ширина, мм

Высота, мм

ПК

1600-7200

1000-1800

220

НВ

2900-7200

1000, 1200, 1800

220

ПНО

1600-6300

1000-1500

160

ПБ

1600-10800

1000-1500

220

2ПБ

1600-12000

1200-1500

265

3,1ПБ и 1,6ПБ

1600-9000

1000-1500

160

ПГ, ПР, ПП

6000 и 12000

1500 и 3000

300 и 400

П, ПТ

2400-6000

1200-6600

120 и 160

Вес

Таблица 3 – масса (вес) и объем плит перекрытия в зависимости от размеров (для ПК и ПБ, которые являются наиболее востребованными на строительном рынке)

Серия

Длина, м

Ширина, м

Вес, т

Объем, м3



ПК



1,6-7,2

1

0,52-2,12

0,35-1,58

1,2

0,62-2,58

0,42-1,9

2,4-7,2

1,5

1,18-3,4

0,79-2,37



ПБ



1,6-10,8

1

0,52-3,5

0,35-2,37

1,2

0,62-4,1

0,42-2,85

1,5

0,78-5

0,52-3,56

Толщина плит

Толщина многопустотных железобетонных изделий серий ПК и ПБ стандартная и составляет 220 мм. Заводы ЖБИ также выпускают облегченные конструкции для частного домостроения ПНО, 1,6ПБ и 3,1 ПБ с высотой 160 мм.

Высота ребристых плит ПР и ПГ измеряется по продольным ребрам жесткости и может составлять 300 и 400 мм, а по горизонтальной основе она, как правило, не менее 50 мм.

Толщина монолитной плиты перекрытия серии П и ПТ достигает 120 и 160 мм, что обусловлено более высокой жесткостью за счет отсутствия технологических пустот.

Сравнительный анализ монолитных перекрытий и железобетонных плит

Как уже обсуждалось выше, устройство монолитной конструкции наиболее выгодно при необходимости перекрытия пролетов со сложной конфигурацией, где по каким-либо причинам невозможно или нецелесообразно применение заводских плит. Также монолит (при условии правильного расчета толщины, сечения арматуры, выбора марки бетона, соблюдения технологии армирования и заливки) характеризуется повышенной несущей способностью и долговечностью.

Фото 8. Устройство опалубки для монолитного перекрытия.jpg

Фото 8. Устройство опалубки для монолитного перекрытия

Другие преимущества монолитных конструкций:

  • минимальные расходы на отделку при качественной заливке;
  • отсутствие стыков, которые нужно заделывать.

Фото 9. Армирование будущей монолитной конструкции.jpg

Фото 9. Армирование будущей монолитной конструкции

Однако процесс устройства такого перекрытия очень трудоемкий и стоимость довольно высока, так как необходимо подготовить материалы для создания опалубки и армирования конструкции, завезти огромное количество бетонной смеси. Сроки строительства могут значительно затянуться, поскольку заливка бетона выполняется только при плюсовой температуре и застывает он относительно долго – полный набор прочности длится 24 дня в условиях нормального температурно-влажностного режима.

Фото 10. Залитое бетоном перекрытие.jpg

Фото 10. Залитое бетоном перекрытие

С готовыми железобетонными плитами работать проще и быстрее:

·

  • они изготовляются в заводских условиях;
  • характеризуются точными геометрическими размерами;
  • монтаж производится подъемным краном;
  • нет необходимости закупать материалы и тратить время на армирование, создание опалубки и заливку бетона.

Фото 11. Нанесение раствора на несущие стены для последующей укладки плиты.jpg

Фото 11. Нанесение раствора на несущие стены для последующей укладки плиты

Еще одно преимущество – итоговая стоимость перекрытия из ЖБИ будет ниже по сравнению с монолитным.

Фото 12. Монтаж плит автокраном.jpg

Фото 12. Монтаж плит автокраном

Как покупать плиты перекрытия?

Основная рекомендация экспертов – покупать нужно только у проверенных поставщиков, которые работают напрямую с заводами-изготовителями и предоставляют сертификаты соответствия на продукцию. В противном случае вы рискуете купить плиты, изготовленные в «кустарных» условиях без соблюдения важных технологических аспектов. Важно понимать, что теплое время года на заводах, производящих качественную продукцию, всегда очередь – от недели до месяца, а плиты в наличии бывают только, если кто-то из покупателей отказался от заказа.

При доставке ЖБИ на объект обязательно нужно произвести внешний осмотр каждого изделия на предмет наличия недопустимых дефектов – трещин, механических повреждений, которые нередко случаются при погрузке, и др. Подобные конструкции уже не будут соответствовать заявленным характеристикам и использовать их для перекрытия – «себе дороже».

Фото 13. Трещины на плите, образовавшиеся в результате неправильной транспортировки или хранения.jpg

Фото 13. Трещины на плите, образовавшиеся в результате неправильной транспортировки или хранения

Как транспортировать и складировать железобетонные плиты?

Во избежание повреждения и образования трещин требуется соблюдать определенные правила при транспортировке и хранении ЖБИ. Перевозка плит производится на грузовых машинах. Идеальный вариант, если укладка будет выполняться прямо с автомобиля после доставки, что исключит необходимость складирования изделий.

Правила складирования плит:

  • При транспортировке изделия должны быть уложены с применением прокладочных брусков с двух сторон, погрузка друг на друга не допускается.

    Фото 14. Правильная перевозка ЖБИ.jpg

    Фото 14. Правильная перевозка ЖБИ

  • При складировании конструкций на длительное хранение укладка тоже должна быть произведена на деревянные бруски, расположенные на расстоянии не менее 200 мм от краев строго вертикально друг над другом.

    Фото 15. Правильное складирование изделий.jpg

    Фото 15. Правильное складирование изделий

  • Особого внимания требует укладка нижней плиты – ее нужно расположит как можно выше над уровнем земли. Для этого можно использовать брус большого сечения либо бетонный столб с уложенным поверх него бруском.

    Фото 16. Уложенные на большом расстоянии от земли ЖБИ для длительного хранения.jpg

    Фото 16. Уложенные на большом расстоянии от земли ЖБИ для длительного хранения

  • Максимальная высота штабеля – 2,5 м.

Соблюдая эти несложные рекомендации, вы минимизируете риск повреждения плит перекрытия как при перевозке к месту строительства, так и при длительном их хранении на стройплощадке.

[~DETAIL_TEXT] =>

В зданиях жилого, промышленного и коммерческого назначения в качестве горизонтальных несущих и ограждающих (разделяющих на этажи) конструкций обычно применяются железобетонные плиты перекрытия, размеры которых могут быть разными по ширине и длине. Однако выбирать изделия, руководствуясь только габаритами, не правильно, поскольку они бывают различных видов по конструкции, а значит и технико-эксплуатационные характеристики у них тоже разные.

Плиты перекрытия размеры, виды, критерии выбора.jpg

Виды плит для перекрытий

Плита перекрытия представляет собой железобетонное изделие, которое производится из конструкционного и тяжелого бетона с предварительным армированием арматурой специальных марок и/или стальной сеткой.

Таблица 1. Разновидности плит по конструкции

Название

Внешний вид

Особенности

Полнотелые или монолитные (П, ПТ)

Таблица 1. Полнотелые или монолитные (П, ПТ).jpg

Характеризуются хорошими прочностными характеристиками, но при этом обладают большим весом, что создает значительные нагрузки на фундамент.

Пустотные (ПК, ПБ, НВ)

Таблица 2. Пустотные (ПК, ПБ, НВ).jpg

ПК производятся по опалубочной, ПБ – по безопалубочной технологии, НВ – методом пропаривания в металлических формах. Характеризуются небольшим весом и высокими технико-эксплуатационными параметрами, что делает их универсальными в применении. Толщина обеих плит – 220мм.



Утолщенные 2ПБ

Таблица 3. Утолщенные 2ПБ.jpg

Производятся по безопалубочной технологии, отличаются от ПБ большей толщиной 265 мм

Пустотные облегченные (ПНО, 3,1ПБ и 1,6 ПБ)

Таблица 4. Пустотные облегченные (ПНО, 3,1ПБ и 1,6 ПБ).jpg

ПНО изготовляются опалубочным, а 3,1ПБ и 1,6ПБ безопалубочным методом. Отличаются уменьшенной толщиной (160мм) по сравнению со стандартными (220мм), предназначены в основном для малоэтажного строительства.

Ребристые (ПГ, ПР, ПП)

Таблица 5. Ребристые ПГ ПР ПП.jpg

Обладают высокой устойчивостью к вибрационным нагрузкам, благодаря чему пользуются большой популярность в сейсмоактивных регионах. Практически не применяются в малоэтажном строительстве в центральной России.

Существует еще несколько типов перекрытий:

  • Монолитные – устройство выполняется непосредственно на объекте. Процесс проходит в несколько этапов – создание опалубки, подготовка армирующего каркаса и заливка бетонной смесью. Такой способ обычно применяется при необходимости перекрыть пролеты сложных форм. Фото 1. Устройство монолитного перекрытия.jpg

    Фото 1. Устройство монолитного перекрытия

  • Сборно-монолитные – конструктивные элементы для них производятся на заводах. После доставки устанавливаются специальные балки, укладываются блоки-вкладыши, поверх которых располагается армирующая сетка и производится заливка бетоном толщиной 50 мм или более для получения монолитной конструкции.

    Фото 2. Сборно-монолитное перекрытие.jpg

    Фото 2. Сборно-монолитное перекрытие

Но в данной статье будут подробно рассмотрены именно ЖБИ.

Сборные плиты по сериям ПК и ПБ

Наиболее востребованными в мало- и многоэтажном строительстве являются плиты перекрытия ПК и ПБ. Основное их отличие заключается в технологии производства. ПК изготовляются с применением опалубочной технологии – бетон заливается в опалубку с установленной в ней армирующей конструкцией, после чего выполняется его уплотнение с использованием специализированного оборудования.

Рисунок 3. Схема армирующего каркаса в плитах серии ПК.jpg

Рисунок 3. Схема армирующего каркаса в плитах серии ПК

Техника производства рассмотрена в представленном ниже видео:


Изделия ПБ производятся по более современной безопалубочной технологии, при которой бетонная смесь загружается на непрерывно движущиеся конвейерные линии. В результате получается длинная плита-полуфабрикат, после затвердевания бетона ее разрезают на изделия необходимой длины.

Фото 4. Внешний вид плит перекрытия, изготовленных методом безопалубочного формования (ПБ).jpg

Фото 4. Внешний вид плит перекрытия, изготовленных методом безопалубочного формования (ПБ)

Процесс изготовления изделий ПБ показан в следующем видеоматериале:


Конструкции типа ПБ отличаются более точными геометрическими параметрами и гладкой бетонной поверхностью за счет применения современных технологий производства. А отсутствие поперечного армирования обеспечивает возможность их разрезания (продольного, поперечного и под углом 45°) без потери прочностных характеристик.

Облегченные изделия ПНО, 3,1ПБ и 1,6ПБ

Производятся эти ЖБИ из тяжелого бетона:

  • ПНО – опалубочным методом;
  • 3,1ПБ и 1,6ПБ – по технологии непрерывного формования.

Единственным их отличием от рассмотренных выше плит является уменьшенная толщина – 160мм. За счет этого они могут применяться только в малоэтажном строительстве.

Полнотелые плиты серии ПТ и П

ЖБИ этого типа не получили широкого распространения среди застройщиков. Обычно применяются при сооружении лотковых тоннелей, камер, каналов подземным и надземным способами, под автомобильными и железными дорогами.

Фото 5. Внешний вид полнотелых ЖБИ.jpg

Фото 5. Внешний вид полнотелых ЖБИ

Ребристые плиты перекрытия

Основной конструктивной особенностью ребристых ЖБИ является наличие продольных ребер жесткости, которые также выполняют функцию опорных элементов при укладке на стены здания. Также они могут иметь дополнительные поперечные ребра жесткости.

Фото 6. Объект, перекрытый ребристыми ЖБИ.jpg

Фото 6. Объект, перекрытый ребристыми ЖБИ

Основные области применения:

  • ПР отличаются универсальностью, но в большинстве случаев используются для перекрытия промышленных объектов, больших торговых площадей.
  • ПГ обычно применяются для покрытия зданий – т.е. служат крышей на бесчердачных объектах.

Главные технические параметры и расшифровка маркировочных знаков

Основными характеристиками, которые нужно учитывать при выборе и покупке, являются стандартные размеры ЖБ плит и их несущая способность. Номинальная нагрузка в зависимости от разновидности и габаритных параметров может достигать от 300 до 1600 кг/м2. А габариты конструкций разных серий отличаются.

Максимальная длина плиты перекрытия в зависимости от ее разновидности:

  • ПК – 7,2 м;
  • ПНО – 6,3 м;
  • ПБ – 10,8 м;
  • 3,1ПБ и 1,6ПБ – 9 м;
  • ПГ, ПР – до 12 м.

Согласно государственным стандартам изделия маркируются буквенно-цифровым кодом, в котором зашифрованы основные их параметры. На самих конструкциях марка обычно указывается в сокращенном виде (например, ПБ 91-15-8), где обозначены основные параметры. Полная маркировка отображается в сертификатах качества, которые предоставляются производителем.

Пример расшифровки железобетонной конструкции марки ПК 72-12-8-АтVт:

  • ПК – плита круглопустотная, изготовленная с применением опалубочной технологии формования, толщиной 220 мм;
  • 72 – длина плиты перекрытия в дм или 7,2 м;
  • 12 – ширина плиты перекрытия в дм или 1,2 м;
  • 8 – предельно допустимая нагрузка, которая составляет 8 кПа или 800 кгс/м2;
  • АтV – для армирования использована арматура класса АтV;
  • т – изделие изготовлено из тяжелого бетона.

Высота плит перекрытия многопустотных стандартная и составляет 220 мм для ПК и ПБ, а для облегченных видов (ПНО, 3,1ПБ и 1,6ПБ) – 160 мм.

Еще один пример расшифровки более сложной марки ЖБИ приведен на рис. 7.

Рисунок 7. Расшифровка изделий серии ПБ.jpg

Рисунок 7. Расшифровка изделий серии ПБ

Расчет количества плит и их размеров для частного дома

Обычно размеры железобетонных плит перекрытия определяются инженером конструктором при проектировании «коробки» здания и указываются в проектно-технической документации на строительство объекта.

Однако в частном домостроении случается всякое – например, с целью сэкономить будущие владельцы нередко заказывают дешевые проекты у дилетантов или сами находят некачественные эскизы в сети Интернет и т.п. Если у вас нет данных по плитам, то придется определяться с их габаритами и количеством самостоятельно:

  • Длина должна соответствовать расстоянию между стенами, к которому нужно добавить ширину опирания изделия на несущие конструкции.
  • Ширина рассчитывается исходя из того, сколько штук ЖБИ полностью перекроют поперечное расстояние между несущими стенами. При этом межкомнатные ненесущие перегородки при расчетах не учитываются – пустотные плиты укладываются впритык к ним или над ними (без опирания плит).

Если обеспечить полное перекрытие пролета не получается, небольшой зазор между уложенными плитами можно залить бетоном с применением опалубки и дополнительным армированием. Швы между ЖБИ обязательно заделываются бетонной смесью.

Главное при расчетах – подобрать изделия оптимально подходящих размеров для перекрытия всего пролета без их резки. Самостоятельно резать железобетонные конструкции очень рискованно, поэтому если возникнет такая необходимость, лучше заказать подобные услуги на заводе или нанять профессионалов.

Стандартные размеры плит

Таблица 2 – размеры плит перекрытия ЖБИ по ГОСТ

Серия плит

Длина, мм

Ширина, мм

Высота, мм

ПК

1600-7200

1000-1800

220

НВ

2900-7200

1000, 1200, 1800

220

ПНО

1600-6300

1000-1500

160

ПБ

1600-10800

1000-1500

220

2ПБ

1600-12000

1200-1500

265

3,1ПБ и 1,6ПБ

1600-9000

1000-1500

160

ПГ, ПР, ПП

6000 и 12000

1500 и 3000

300 и 400

П, ПТ

2400-6000

1200-6600

120 и 160

Вес

Таблица 3 – масса (вес) и объем плит перекрытия в зависимости от размеров (для ПК и ПБ, которые являются наиболее востребованными на строительном рынке)

Серия

Длина, м

Ширина, м

Вес, т

Объем, м3



ПК



1,6-7,2

1

0,52-2,12

0,35-1,58

1,2

0,62-2,58

0,42-1,9

2,4-7,2

1,5

1,18-3,4

0,79-2,37



ПБ



1,6-10,8

1

0,52-3,5

0,35-2,37

1,2

0,62-4,1

0,42-2,85

1,5

0,78-5

0,52-3,56

Толщина плит

Толщина многопустотных железобетонных изделий серий ПК и ПБ стандартная и составляет 220 мм. Заводы ЖБИ также выпускают облегченные конструкции для частного домостроения ПНО, 1,6ПБ и 3,1 ПБ с высотой 160 мм.

Высота ребристых плит ПР и ПГ измеряется по продольным ребрам жесткости и может составлять 300 и 400 мм, а по горизонтальной основе она, как правило, не менее 50 мм.

Толщина монолитной плиты перекрытия серии П и ПТ достигает 120 и 160 мм, что обусловлено более высокой жесткостью за счет отсутствия технологических пустот.

Сравнительный анализ монолитных перекрытий и железобетонных плит

Как уже обсуждалось выше, устройство монолитной конструкции наиболее выгодно при необходимости перекрытия пролетов со сложной конфигурацией, где по каким-либо причинам невозможно или нецелесообразно применение заводских плит. Также монолит (при условии правильного расчета толщины, сечения арматуры, выбора марки бетона, соблюдения технологии армирования и заливки) характеризуется повышенной несущей способностью и долговечностью.

Фото 8. Устройство опалубки для монолитного перекрытия.jpg

Фото 8. Устройство опалубки для монолитного перекрытия

Другие преимущества монолитных конструкций:

  • минимальные расходы на отделку при качественной заливке;
  • отсутствие стыков, которые нужно заделывать.

Фото 9. Армирование будущей монолитной конструкции.jpg

Фото 9. Армирование будущей монолитной конструкции

Однако процесс устройства такого перекрытия очень трудоемкий и стоимость довольно высока, так как необходимо подготовить материалы для создания опалубки и армирования конструкции, завезти огромное количество бетонной смеси. Сроки строительства могут значительно затянуться, поскольку заливка бетона выполняется только при плюсовой температуре и застывает он относительно долго – полный набор прочности длится 24 дня в условиях нормального температурно-влажностного режима.

Фото 10. Залитое бетоном перекрытие.jpg

Фото 10. Залитое бетоном перекрытие

С готовыми железобетонными плитами работать проще и быстрее:

·

  • они изготовляются в заводских условиях;
  • характеризуются точными геометрическими размерами;
  • монтаж производится подъемным краном;
  • нет необходимости закупать материалы и тратить время на армирование, создание опалубки и заливку бетона.

Фото 11. Нанесение раствора на несущие стены для последующей укладки плиты.jpg

Фото 11. Нанесение раствора на несущие стены для последующей укладки плиты

Еще одно преимущество – итоговая стоимость перекрытия из ЖБИ будет ниже по сравнению с монолитным.

Фото 12. Монтаж плит автокраном.jpg

Фото 12. Монтаж плит автокраном

Как покупать плиты перекрытия?

Основная рекомендация экспертов – покупать нужно только у проверенных поставщиков, которые работают напрямую с заводами-изготовителями и предоставляют сертификаты соответствия на продукцию. В противном случае вы рискуете купить плиты, изготовленные в «кустарных» условиях без соблюдения важных технологических аспектов. Важно понимать, что теплое время года на заводах, производящих качественную продукцию, всегда очередь – от недели до месяца, а плиты в наличии бывают только, если кто-то из покупателей отказался от заказа.

При доставке ЖБИ на объект обязательно нужно произвести внешний осмотр каждого изделия на предмет наличия недопустимых дефектов – трещин, механических повреждений, которые нередко случаются при погрузке, и др. Подобные конструкции уже не будут соответствовать заявленным характеристикам и использовать их для перекрытия – «себе дороже».

Фото 13. Трещины на плите, образовавшиеся в результате неправильной транспортировки или хранения.jpg

Фото 13. Трещины на плите, образовавшиеся в результате неправильной транспортировки или хранения

Как транспортировать и складировать железобетонные плиты?

Во избежание повреждения и образования трещин требуется соблюдать определенные правила при транспортировке и хранении ЖБИ. Перевозка плит производится на грузовых машинах. Идеальный вариант, если укладка будет выполняться прямо с автомобиля после доставки, что исключит необходимость складирования изделий.

Правила складирования плит:

  • При транспортировке изделия должны быть уложены с применением прокладочных брусков с двух сторон, погрузка друг на друга не допускается.

    Фото 14. Правильная перевозка ЖБИ.jpg

    Фото 14. Правильная перевозка ЖБИ

  • При складировании конструкций на длительное хранение укладка тоже должна быть произведена на деревянные бруски, расположенные на расстоянии не менее 200 мм от краев строго вертикально друг над другом.

    Фото 15. Правильное складирование изделий.jpg

    Фото 15. Правильное складирование изделий

  • Особого внимания требует укладка нижней плиты – ее нужно расположит как можно выше над уровнем земли. Для этого можно использовать брус большого сечения либо бетонный столб с уложенным поверх него бруском.

    Фото 16. Уложенные на большом расстоянии от земли ЖБИ для длительного хранения.jpg

    Фото 16. Уложенные на большом расстоянии от земли ЖБИ для длительного хранения

  • Максимальная высота штабеля – 2,5 м.

Соблюдая эти несложные рекомендации, вы минимизируете риск повреждения плит перекрытия как при перевозке к месту строительства, так и при длительном их хранении на стройплощадке.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 01.02.2019 17:58:24 [~DATE_CREATE] => 01.02.2019 17:58:24 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [TIMESTAMP_X] => 29.04.2019 15:47:11 [~TIMESTAMP_X] => 29.04.2019 15:47:11 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 850 [~IBLOCK_SECTION_ID] => 850 [DETAIL_PAGE_URL] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/ [~DETAIL_PAGE_URL] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 10019226 [TIMESTAMP_X] => 04.02.2019 15:20:46 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 26352 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/d75 [FILE_NAME] => tablitsa-2.-pustotnye-_pk_-pb_-nv_.jpg [ORIGINAL_NAME] => Таблица 2. Пустотные (ПК, ПБ, НВ).jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 664cb4033d36eac397082597a69c7d78 [~src] => [SRC] => /upload/iblock/d75/tablitsa-2.-pustotnye-_pk_-pb_-nv_.jpg [ALT] => Плиты перекрытия: размеры, виды, критерии выбора [TITLE] => Плиты перекрытия: размеры, виды, критерии выбора ) [~PREVIEW_PICTURE] => 10019226 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 23152 [~EXTERNAL_ID] => 23152 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_KEYWORDS] => [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Рассматриваем виды плит перекрытия и их размеры – максимальная длина, ширина и высота. Учимся расшифровывать марку плиты перекрытия. Как рассчитать количество плит для перекрытия пролета определенных размеров? Как выбирать, складировать и хранить ЖБИ? [ELEMENT_META_TITLE] => Виды и стандартные размеры плит перекрытия [SECTION_META_TITLE] => Статьи о перекрытиях [SECTION_META_DESCRIPTION] => В рубрике собрана база знаний о всех типах перекрытий: плитных, СМП, монолитных и деревянных от наших специалистов. Вы можете проконсультироваться с нами по тел: +7(495)215-00-80. [SECTION_PAGE_TITLE] => Статьи о перекрытиях от специалистов компании СтройПартнёр ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 125145700 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 125475551 [1] => 125475552 [2] => 125475553 [3] => 125805280 [4] => 126794717 [5] => 126794718 [6] => 126794719 [7] => 126794720 [8] => 126794721 [9] => 126794722 ) [VALUE] => Array ( [0] => 6073 [1] => 12958 [2] => 6065 [3] => 3513 [4] => 6058 [5] => 13559 [6] => 6059 [7] => 6061 [8] => 6067 [9] => 6016 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => [8] => [9] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 6073 [1] => 12958 [2] => 6065 [3] => 3513 [4] => 6058 [5] => 13559 [6] => 6059 [7] => 6061 [8] => 6067 [9] => 6016 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => [8] => [9] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 850 [~ID] => 850 [TIMESTAMP_X] => 17.12.2019 16:11:43 [~TIMESTAMP_X] => 17.12.2019 16:11:43 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 13.02.2019 10:50:04 [~DATE_CREATE] => 13.02.2019 10:50:04 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Перекрытия [~NAME] => Перекрытия [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 21 [~LEFT_MARGIN] => 21 [RIGHT_MARGIN] => 22 [~RIGHT_MARGIN] => 22 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [~SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [CODE] => perekrytiya [~CODE] => perekrytiya [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/perekrytiya/ [~SECTION_PAGE_URL] => /info/perekrytiya/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 850 [~ID] => 850 [TIMESTAMP_X] => 2019-12-17 16:11:43 [~TIMESTAMP_X] => 2019-12-17 16:11:43 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 2019-02-13 10:50:04 [~DATE_CREATE] => 2019-02-13 10:50:04 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Перекрытия [~NAME] => Перекрытия [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 21 [~LEFT_MARGIN] => 21 [RIGHT_MARGIN] => 22 [~RIGHT_MARGIN] => 22 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [~SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [CODE] => perekrytiya [~CODE] => perekrytiya [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/perekrytiya/ [~SECTION_PAGE_URL] => /info/perekrytiya/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_KEYWORDS] => [ELEMENT_META_TITLE] => Перекрытия [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Перекрытия [SECTION_META_TITLE] => Статьи о перекрытиях [SECTION_META_DESCRIPTION] => В рубрике собрана база знаний о всех типах перекрытий: плитных, СМП, монолитных и деревянных от наших специалистов. Вы можете проконсультироваться с нами по тел: +7(495)215-00-80. [SECTION_PAGE_TITLE] => Статьи о перекрытиях от специалистов компании СтройПартнёр ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/?action=BUY&id=23152 [BUY_URL] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/?action=BUY&id=23152 [~ADD_URL] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/?action=ADD2BASKET&id=23152 [ADD_URL] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/?action=ADD2BASKET&id=23152 [LINK_URL] => link.php?PARENT_ELEMENT_ID=23152 [~SUBSCRIBE_URL] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/?action=SUBSCRIBE_PRODUCT&id=23152 [SUBSCRIBE_URL] => /info/perekrytiya/plity-perekrytiya-razmery-vidy-kriterii-vybora/?action=SUBSCRIBE_PRODUCT&id=23152 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjMxNTIiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDFmXHUwNDNiXHUwNDM4XHUwNDQyXHUwNDRiIFx1MDQzZlx1MDQzNVx1MDQ0MFx1MDQzNVx1MDQzYVx1MDQ0MFx1MDQ0Ylx1MDQ0Mlx1MDQzOFx1MDQ0ZjogXHUwNDQwXHUwNDMwXHUwNDM3XHUwNDNjXHUwNDM1XHUwNDQwXHUwNDRiLCBcdTA0MzJcdTA0MzhcdTA0MzRcdTA0NGIsIFx1MDQzYVx1MDQ0MFx1MDQzOFx1MDQ0Mlx1MDQzNVx1MDQ0MFx1MDQzOFx1MDQzOCBcdTA0MzJcdTA0NGJcdTA0MzFcdTA0M2VcdTA0NDBcdTA0MzAiLCJjYXRlZ29yeV9pZCI6Ijg1MCIsImNhdGVnb3J5Ijp7Ijg1MCI6Ilx1MDQxZlx1MDQzNVx1MDQ0MFx1MDQzNVx1MDQzYVx1MDQ0MFx1MDQ0Ylx1MDQ0Mlx1MDQzOFx1MDQ0ZiJ9LCJwcmljZSI6bnVsbCwiY3VycmVuY3kiOm51bGx9 [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 23152; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 48162 [PRODUCTS] => Array ( [0] => 6073 [1] => 12958 [2] => 6065 [3] => 3513 [4] => 6058 [5] => 13559 [6] => 6059 [7] => 6061 [8] => 6067 [9] => 6016 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

В зданиях жилого, промышленного и коммерческого назначения в качестве горизонтальных несущих и ограждающих (разделяющих на этажи) конструкций обычно применяются железобетонные плиты перекрытия, размеры которых могут быть разными по ширине и длине. Однако выбирать изделия, руководствуясь только габаритами, не правильно, поскольку они бывают различных видов по конструкции, а значит и технико-эксплуатационные характеристики у них тоже разные.

Плиты перекрытия размеры, виды, критерии выбора.jpg

Виды плит для перекрытий

Плита перекрытия представляет собой железобетонное изделие, которое производится из конструкционного и тяжелого бетона с предварительным армированием арматурой специальных марок и/или стальной сеткой.

Таблица 1. Разновидности плит по конструкции

Название

Внешний вид

Особенности

Полнотелые или монолитные (П, ПТ)

Таблица 1. Полнотелые или монолитные (П, ПТ).jpg

Характеризуются хорошими прочностными характеристиками, но при этом обладают большим весом, что создает значительные нагрузки на фундамент.

Пустотные (ПК, ПБ, НВ)

Таблица 2. Пустотные (ПК, ПБ, НВ).jpg

ПК производятся по опалубочной, ПБ – по безопалубочной технологии, НВ – методом пропаривания в металлических формах. Характеризуются небольшим весом и высокими технико-эксплуатационными параметрами, что делает их универсальными в применении. Толщина обеих плит – 220мм.



Утолщенные 2ПБ

Таблица 3. Утолщенные 2ПБ.jpg

Производятся по безопалубочной технологии, отличаются от ПБ большей толщиной 265 мм

Пустотные облегченные (ПНО, 3,1ПБ и 1,6 ПБ)

Таблица 4. Пустотные облегченные (ПНО, 3,1ПБ и 1,6 ПБ).jpg

ПНО изготовляются опалубочным, а 3,1ПБ и 1,6ПБ безопалубочным методом. Отличаются уменьшенной толщиной (160мм) по сравнению со стандартными (220мм), предназначены в основном для малоэтажного строительства.

Ребристые (ПГ, ПР, ПП)

Таблица 5. Ребристые ПГ ПР ПП.jpg

Обладают высокой устойчивостью к вибрационным нагрузкам, благодаря чему пользуются большой популярность в сейсмоактивных регионах. Практически не применяются в малоэтажном строительстве в центральной России.

Существует еще несколько типов перекрытий:

  • Монолитные – устройство выполняется непосредственно на объекте. Процесс проходит в несколько этапов – создание опалубки, подготовка армирующего каркаса и заливка бетонной смесью. Такой способ обычно применяется при необходимости перекрыть пролеты сложных форм. Фото 1. Устройство монолитного перекрытия.jpg

    Фото 1. Устройство монолитного перекрытия

  • Сборно-монолитные – конструктивные элементы для них производятся на заводах. После доставки устанавливаются специальные балки, укладываются блоки-вкладыши, поверх которых располагается армирующая сетка и производится заливка бетоном толщиной 50 мм или более для получения монолитной конструкции.

    Фото 2. Сборно-монолитное перекрытие.jpg

    Фото 2. Сборно-монолитное перекрытие

Но в данной статье будут подробно рассмотрены именно ЖБИ.

Сборные плиты по сериям ПК и ПБ

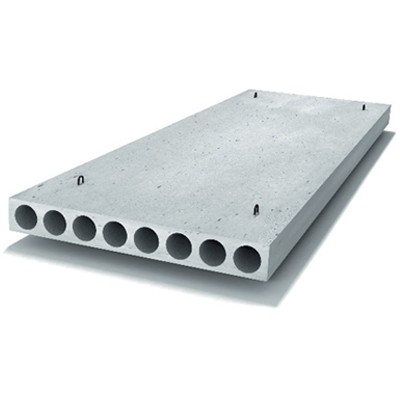

Наиболее востребованными в мало- и многоэтажном строительстве являются плиты перекрытия ПК и ПБ. Основное их отличие заключается в технологии производства. ПК изготовляются с применением опалубочной технологии – бетон заливается в опалубку с установленной в ней армирующей конструкцией, после чего выполняется его уплотнение с использованием специализированного оборудования.

Рисунок 3. Схема армирующего каркаса в плитах серии ПК.jpg

Рисунок 3. Схема армирующего каркаса в плитах серии ПК

Техника производства рассмотрена в представленном ниже видео:

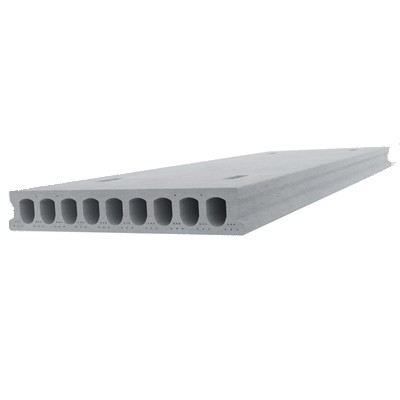

Изделия ПБ производятся по более современной безопалубочной технологии, при которой бетонная смесь загружается на непрерывно движущиеся конвейерные линии. В результате получается длинная плита-полуфабрикат, после затвердевания бетона ее разрезают на изделия необходимой длины.

Фото 4. Внешний вид плит перекрытия, изготовленных методом безопалубочного формования (ПБ).jpg

Фото 4. Внешний вид плит перекрытия, изготовленных методом безопалубочного формования (ПБ)

Процесс изготовления изделий ПБ показан в следующем видеоматериале:


Конструкции типа ПБ отличаются более точными геометрическими параметрами и гладкой бетонной поверхностью за счет применения современных технологий производства. А отсутствие поперечного армирования обеспечивает возможность их разрезания (продольного, поперечного и под углом 45°) без потери прочностных характеристик.

Облегченные изделия ПНО, 3,1ПБ и 1,6ПБ

Производятся эти ЖБИ из тяжелого бетона:

  • ПНО – опалубочным методом;
  • 3,1ПБ и 1,6ПБ – по технологии непрерывного формования.

Единственным их отличием от рассмотренных выше плит является уменьшенная толщина – 160мм. За счет этого они могут применяться только в малоэтажном строительстве.

Полнотелые плиты серии ПТ и П

ЖБИ этого типа не получили широкого распространения среди застройщиков. Обычно применяются при сооружении лотковых тоннелей, камер, каналов подземным и надземным способами, под автомобильными и железными дорогами.

Фото 5. Внешний вид полнотелых ЖБИ.jpg

Фото 5. Внешний вид полнотелых ЖБИ

Ребристые плиты перекрытия

Основной конструктивной особенностью ребристых ЖБИ является наличие продольных ребер жесткости, которые также выполняют функцию опорных элементов при укладке на стены здания. Также они могут иметь дополнительные поперечные ребра жесткости.

Фото 6. Объект, перекрытый ребристыми ЖБИ.jpg

Фото 6. Объект, перекрытый ребристыми ЖБИ

Основные области применения:

  • ПР отличаются универсальностью, но в большинстве случаев используются для перекрытия промышленных объектов, больших торговых площадей.
  • ПГ обычно применяются для покрытия зданий – т.е. служат крышей на бесчердачных объектах.

Главные технические параметры и расшифровка маркировочных знаков

Основными характеристиками, которые нужно учитывать при выборе и покупке, являются стандартные размеры ЖБ плит и их несущая способность. Номинальная нагрузка в зависимости от разновидности и габаритных параметров может достигать от 300 до 1600 кг/м2. А габариты конструкций разных серий отличаются.

Максимальная длина плиты перекрытия в зависимости от ее разновидности:

  • ПК – 7,2 м;
  • ПНО – 6,3 м;
  • ПБ – 10,8 м;
  • 3,1ПБ и 1,6ПБ – 9 м;
  • ПГ, ПР – до 12 м.

Согласно государственным стандартам изделия маркируются буквенно-цифровым кодом, в котором зашифрованы основные их параметры. На самих конструкциях марка обычно указывается в сокращенном виде (например, ПБ 91-15-8), где обозначены основные параметры. Полная маркировка отображается в сертификатах качества, которые предоставляются производителем.

Пример расшифровки железобетонной конструкции марки ПК 72-12-8-АтVт:

  • ПК – плита круглопустотная, изготовленная с применением опалубочной технологии формования, толщиной 220 мм;
  • 72 – длина плиты перекрытия в дм или 7,2 м;
  • 12 – ширина плиты перекрытия в дм или 1,2 м;
  • 8 – предельно допустимая нагрузка, которая составляет 8 кПа или 800 кгс/м2;
  • АтV – для армирования использована арматура класса АтV;
  • т – изделие изготовлено из тяжелого бетона.

Высота плит перекрытия многопустотных стандартная и составляет 220 мм для ПК и ПБ, а для облегченных видов (ПНО, 3,1ПБ и 1,6ПБ) – 160 мм.

Еще один пример расшифровки более сложной марки ЖБИ приведен на рис. 7.

Рисунок 7. Расшифровка изделий серии ПБ.jpg

Рисунок 7. Расшифровка изделий серии ПБ

Расчет количества плит и их размеров для частного дома

Обычно размеры железобетонных плит перекрытия определяются инженером конструктором при проектировании «коробки» здания и указываются в проектно-технической документации на строительство объекта.

Однако в частном домостроении случается всякое – например, с целью сэкономить будущие владельцы нередко заказывают дешевые проекты у дилетантов или сами находят некачественные эскизы в сети Интернет и т.п. Если у вас нет данных по плитам, то придется определяться с их габаритами и количеством самостоятельно:

  • Длина должна соответствовать расстоянию между стенами, к которому нужно добавить ширину опирания изделия на несущие конструкции.
  • Ширина рассчитывается исходя из того, сколько штук ЖБИ полностью перекроют поперечное расстояние между несущими стенами. При этом межкомнатные ненесущие перегородки при расчетах не учитываются – пустотные плиты укладываются впритык к ним или над ними (без опирания плит).

Если обеспечить полное перекрытие пролета не получается, небольшой зазор между уложенными плитами можно залить бетоном с применением опалубки и дополнительным армированием. Швы между ЖБИ обязательно заделываются бетонной смесью.

Главное при расчетах – подобрать изделия оптимально подходящих размеров для перекрытия всего пролета без их резки. Самостоятельно резать железобетонные конструкции очень рискованно, поэтому если возникнет такая необходимость, лучше заказать подобные услуги на заводе или нанять профессионалов.

Стандартные размеры плит

Таблица 2 – размеры плит перекрытия ЖБИ по ГОСТ

Серия плит

Длина, мм

Ширина, мм

Высота, мм

ПК

1600-7200

1000-1800

220

НВ

2900-7200

1000, 1200, 1800

220

ПНО

1600-6300

1000-1500

160

ПБ

1600-10800

1000-1500

220

2ПБ

1600-12000

1200-1500

265

3,1ПБ и 1,6ПБ

1600-9000

1000-1500

160

ПГ, ПР, ПП

6000 и 12000

1500 и 3000

300 и 400

П, ПТ

2400-6000

1200-6600

120 и 160

Вес

Таблица 3 – масса (вес) и объем плит перекрытия в зависимости от размеров (для ПК и ПБ, которые являются наиболее востребованными на строительном рынке)

Серия

Длина, м

Ширина, м

Вес, т

Объем, м3



ПК



1,6-7,2

1

0,52-2,12

0,35-1,58

1,2

0,62-2,58

0,42-1,9

2,4-7,2

1,5

1,18-3,4

0,79-2,37



ПБ



1,6-10,8

1

0,52-3,5

0,35-2,37

1,2

0,62-4,1

0,42-2,85

1,5

0,78-5

0,52-3,56

Толщина плит

Толщина многопустотных железобетонных изделий серий ПК и ПБ стандартная и составляет 220 мм. Заводы ЖБИ также выпускают облегченные конструкции для частного домостроения ПНО, 1,6ПБ и 3,1 ПБ с высотой 160 мм.

Высота ребристых плит ПР и ПГ измеряется по продольным ребрам жесткости и может составлять 300 и 400 мм, а по горизонтальной основе она, как правило, не менее 50 мм.

Толщина монолитной плиты перекрытия серии П и ПТ достигает 120 и 160 мм, что обусловлено более высокой жесткостью за счет отсутствия технологических пустот.

Сравнительный анализ монолитных перекрытий и железобетонных плит

Как уже обсуждалось выше, устройство монолитной конструкции наиболее выгодно при необходимости перекрытия пролетов со сложной конфигурацией, где по каким-либо причинам невозможно или нецелесообразно применение заводских плит. Также монолит (при условии правильного расчета толщины, сечения арматуры, выбора марки бетона, соблюдения технологии армирования и заливки) характеризуется повышенной несущей способностью и долговечностью.

Фото 8. Устройство опалубки для монолитного перекрытия.jpg

Фото 8. Устройство опалубки для монолитного перекрытия

Другие преимущества монолитных конструкций:

  • минимальные расходы на отделку при качественной заливке;
  • отсутствие стыков, которые нужно заделывать.

Фото 9. Армирование будущей монолитной конструкции.jpg

Фото 9. Армирование будущей монолитной конструкции

Однако процесс устройства такого перекрытия очень трудоемкий и стоимость довольно высока, так как необходимо подготовить материалы для создания опалубки и армирования конструкции, завезти огромное количество бетонной смеси. Сроки строительства могут значительно затянуться, поскольку заливка бетона выполняется только при плюсовой температуре и застывает он относительно долго – полный набор прочности длится 24 дня в условиях нормального температурно-влажностного режима.

Фото 10. Залитое бетоном перекрытие.jpg

Фото 10. Залитое бетоном перекрытие

С готовыми железобетонными плитами работать проще и быстрее:

·

  • они изготовляются в заводских условиях;
  • характеризуются точными геометрическими размерами;
  • монтаж производится подъемным краном;
  • нет необходимости закупать материалы и тратить время на армирование, создание опалубки и заливку бетона.

Фото 11. Нанесение раствора на несущие стены для последующей укладки плиты.jpg

Фото 11. Нанесение раствора на несущие стены для последующей укладки плиты

Еще одно преимущество – итоговая стоимость перекрытия из ЖБИ будет ниже по сравнению с монолитным.

Фото 12. Монтаж плит автокраном.jpg

Фото 12. Монтаж плит автокраном

Как покупать плиты перекрытия?

Основная рекомендация экспертов – покупать нужно только у проверенных поставщиков, которые работают напрямую с заводами-изготовителями и предоставляют сертификаты соответствия на продукцию. В противном случае вы рискуете купить плиты, изготовленные в «кустарных» условиях без соблюдения важных технологических аспектов. Важно понимать, что теплое время года на заводах, производящих качественную продукцию, всегда очередь – от недели до месяца, а плиты в наличии бывают только, если кто-то из покупателей отказался от заказа.

При доставке ЖБИ на объект обязательно нужно произвести внешний осмотр каждого изделия на предмет наличия недопустимых дефектов – трещин, механических повреждений, которые нередко случаются при погрузке, и др. Подобные конструкции уже не будут соответствовать заявленным характеристикам и использовать их для перекрытия – «себе дороже».

Фото 13. Трещины на плите, образовавшиеся в результате неправильной транспортировки или хранения.jpg

Фото 13. Трещины на плите, образовавшиеся в результате неправильной транспортировки или хранения

Как транспортировать и складировать железобетонные плиты?

Во избежание повреждения и образования трещин требуется соблюдать определенные правила при транспортировке и хранении ЖБИ. Перевозка плит производится на грузовых машинах. Идеальный вариант, если укладка будет выполняться прямо с автомобиля после доставки, что исключит необходимость складирования изделий.

Правила складирования плит:

  • При транспортировке изделия должны быть уложены с применением прокладочных брусков с двух сторон, погрузка друг на друга не допускается.

    Фото 14. Правильная перевозка ЖБИ.jpg

    Фото 14. Правильная перевозка ЖБИ

  • При складировании конструкций на длительное хранение укладка тоже должна быть произведена на деревянные бруски, расположенные на расстоянии не менее 200 мм от краев строго вертикально друг над другом.

    Фото 15. Правильное складирование изделий.jpg

    Фото 15. Правильное складирование изделий

  • Особого внимания требует укладка нижней плиты – ее нужно расположит как можно выше над уровнем земли. Для этого можно использовать брус большого сечения либо бетонный столб с уложенным поверх него бруском.

    Фото 16. Уложенные на большом расстоянии от земли ЖБИ для длительного хранения.jpg

    Фото 16. Уложенные на большом расстоянии от земли ЖБИ для длительного хранения

  • Максимальная высота штабеля – 2,5 м.

Соблюдая эти несложные рекомендации, вы минимизируете риск повреждения плит перекрытия как при перевозке к месту строительства, так и при длительном их хранении на стройплощадке.

В зданиях жилого, промышленного и коммерческого назначения в качестве горизонтальных несущих и ограждающих (разделяющих на этажи) конструкций обычно применяются железобетонные плиты перекрытия, размеры которых могут быть разными по ширине и длине. Однако выбирать изделия, руководствуясь только габаритами, не правильно, поскольку они бывают различных видов по конструкции, а значит и технико-эксплуатационные характеристики у них тоже разные.

Плиты перекрытия размеры, виды, критерии выбора.jpg

Виды плит для перекрытий

Плита перекрытия представляет собой железобетонное изделие, которое производится из конструкционного и тяжелого бетона с предварительным армированием арматурой специальных марок и/или стальной сеткой.

Таблица 1. Разновидности плит по конструкции

Название

Внешний вид

Особенности

Полнотелые или монолитные (П, ПТ)

Таблица 1. Полнотелые или монолитные (П, ПТ).jpg

Характеризуются хорошими прочностными характеристиками, но при этом обладают большим весом, что создает значительные нагрузки на фундамент.

Пустотные (ПК, ПБ, НВ)

Таблица 2. Пустотные (ПК, ПБ, НВ).jpg

ПК производятся по опалубочной, ПБ – по безопалубочной технологии, НВ – методом пропаривания в металлических формах. Характеризуются небольшим весом и высокими технико-эксплуатационными параметрами, что делает их универсальными в применении. Толщина обеих плит – 220мм.



Утолщенные 2ПБ

Таблица 3. Утолщенные 2ПБ.jpg

Производятся по безопалубочной технологии, отличаются от ПБ большей толщиной 265 мм

Пустотные облегченные (ПНО, 3,1ПБ и 1,6 ПБ)

Таблица 4. Пустотные облегченные (ПНО, 3,1ПБ и 1,6 ПБ).jpg

ПНО изготовляются опалубочным, а 3,1ПБ и 1,6ПБ безопалубочным методом. Отличаются уменьшенной толщиной (160мм) по сравнению со стандартными (220мм), предназначены в основном для малоэтажного строительства.

Ребристые (ПГ, ПР, ПП)

Таблица 5. Ребристые ПГ ПР ПП.jpg

Обладают высокой устойчивостью к вибрационным нагрузкам, благодаря чему пользуются большой популярность в сейсмоактивных регионах. Практически не применяются в малоэтажном строительстве в центральной России.

Существует еще несколько типов перекрытий:

  • Монолитные – устройство выполняется непосредственно на объекте. Процесс проходит в несколько этапов – создание опалубки, подготовка армирующего каркаса и заливка бетонной смесью. Такой способ обычно применяется при необходимости перекрыть пролеты сложных форм. Фото 1. Устройство монолитного перекрытия.jpg

    Фото 1. Устройство монолитного перекрытия

  • Сборно-монолитные – конструктивные элементы для них производятся на заводах. После доставки устанавливаются специальные балки, укладываются блоки-вкладыши, поверх которых располагается армирующая сетка и производится заливка бетоном толщиной 50 мм или более для получения монолитной конструкции.

    Фото 2. Сборно-монолитное перекрытие.jpg

    Фото 2. Сборно-монолитное перекрытие

Но в данной статье будут подробно рассмотрены именно ЖБИ.

Сборные плиты по сериям ПК и ПБ

Наиболее востребованными в мало- и многоэтажном строительстве являются плиты перекрытия ПК и ПБ. Основное их отличие заключается в технологии производства. ПК изготовляются с применением опалубочной технологии – бетон заливается в опалубку с установленной в ней армирующей конструкцией, после чего выполняется его уплотнение с использованием специализированного оборудования.

Рисунок 3. Схема армирующего каркаса в плитах серии ПК.jpg

Рисунок 3. Схема армирующего каркаса в плитах серии ПК

Техника производства рассмотрена в представленном ниже видео:


Изделия ПБ производятся по более современной безопалубочной технологии, при которой бетонная смесь загружается на непрерывно движущиеся конвейерные линии. В результате получается длинная плита-полуфабрикат, после затвердевания бетона ее разрезают на изделия необходимой длины.

Фото 4. Внешний вид плит перекрытия, изготовленных методом безопалубочного формования (ПБ).jpg

Фото 4. Внешний вид плит перекрытия, изготовленных методом безопалубочного формования (ПБ)

Процесс изготовления изделий ПБ показан в следующем видеоматериале:


Конструкции типа ПБ отличаются более точными геометрическими параметрами и гладкой бетонной поверхностью за счет применения современных технологий производства. А отсутствие поперечного армирования обеспечивает возможность их разрезания (продольного, поперечного и под углом 45°) без потери прочностных характеристик.

Облегченные изделия ПНО, 3,1ПБ и 1,6ПБ

Производятся эти ЖБИ из тяжелого бетона:

  • ПНО – опалубочным методом;
  • 3,1ПБ и 1,6ПБ – по технологии непрерывного формования.

Единственным их отличием от рассмотренных выше плит является уменьшенная толщина – 160мм. За счет этого они могут применяться только в малоэтажном строительстве.

Полнотелые плиты серии ПТ и П

ЖБИ этого типа не получили широкого распространения среди застройщиков. Обычно применяются при сооружении лотковых тоннелей, камер, каналов подземным и надземным способами, под автомобильными и железными дорогами.

Фото 5. Внешний вид полнотелых ЖБИ.jpg

Фото 5. Внешний вид полнотелых ЖБИ

Ребристые плиты перекрытия

Основной конструктивной особенностью ребристых ЖБИ является наличие продольных ребер жесткости, которые также выполняют функцию опорных элементов при укладке на стены здания. Также они могут иметь дополнительные поперечные ребра жесткости.

Фото 6. Объект, перекрытый ребристыми ЖБИ.jpg

Фото 6. Объект, перекрытый ребристыми ЖБИ

Основные области применения:

  • ПР отличаются универсальностью, но в большинстве случаев используются для перекрытия промышленных объектов, больших торговых площадей.
  • ПГ обычно применяются для покрытия зданий – т.е. служат крышей на бесчердачных объектах.

Главные технические параметры и расшифровка маркировочных знаков

Основными характеристиками, которые нужно учитывать при выборе и покупке, являются стандартные размеры ЖБ плит и их несущая способность. Номинальная нагрузка в зависимости от разновидности и габаритных параметров может достигать от 300 до 1600 кг/м2. А габариты конструкций разных серий отличаются.

Максимальная длина плиты перекрытия в зависимости от ее разновидности:

  • ПК – 7,2 м;
  • ПНО – 6,3 м;
  • ПБ – 10,8 м;
  • 3,1ПБ и 1,6ПБ – 9 м;
  • ПГ, ПР – до 12 м.

Согласно государственным стандартам изделия маркируются буквенно-цифровым кодом, в котором зашифрованы основные их параметры. На самих конструкциях марка обычно указывается в сокращенном виде (например, ПБ 91-15-8), где обозначены основные параметры. Полная маркировка отображается в сертификатах качества, которые предоставляются производителем.

Пример расшифровки железобетонной конструкции марки ПК 72-12-8-АтVт:

  • ПК – плита круглопустотная, изготовленная с применением опалубочной технологии формования, толщиной 220 мм;
  • 72 – длина плиты перекрытия в дм или 7,2 м;
  • 12 – ширина плиты перекрытия в дм или 1,2 м;
  • 8 – предельно допустимая нагрузка, которая составляет 8 кПа или 800 кгс/м2;
  • АтV – для армирования использована арматура класса АтV;
  • т – изделие изготовлено из тяжелого бетона.

Высота плит перекрытия многопустотных стандартная и составляет 220 мм для ПК и ПБ, а для облегченных видов (ПНО, 3,1ПБ и 1,6ПБ) – 160 мм.

Еще один пример расшифровки более сложной марки ЖБИ приведен на рис. 7.

Рисунок 7. Расшифровка изделий серии ПБ.jpg

Рисунок 7. Расшифровка изделий серии ПБ

Расчет количества плит и их размеров для частного дома

Обычно размеры железобетонных плит перекрытия определяются инженером конструктором при проектировании «коробки» здания и указываются в проектно-технической документации на строительство объекта.

Однако в частном домостроении случается всякое – например, с целью сэкономить будущие владельцы нередко заказывают дешевые проекты у дилетантов или сами находят некачественные эскизы в сети Интернет и т.п. Если у вас нет данных по плитам, то придется определяться с их габаритами и количеством самостоятельно:

  • Длина должна соответствовать расстоянию между стенами, к которому нужно добавить ширину опирания изделия на несущие конструкции.
  • Ширина рассчитывается исходя из того, сколько штук ЖБИ полностью перекроют поперечное расстояние между несущими стенами. При этом межкомнатные ненесущие перегородки при расчетах не учитываются – пустотные плиты укладываются впритык к ним или над ними (без опирания плит).

Если обеспечить полное перекрытие пролета не получается, небольшой зазор между уложенными плитами можно залить бетоном с применением опалубки и дополнительным армированием. Швы между ЖБИ обязательно заделываются бетонной смесью.

Главное при расчетах – подобрать изделия оптимально подходящих размеров для перекрытия всего пролета без их резки. Самостоятельно резать железобетонные конструкции очень рискованно, поэтому если возникнет такая необходимость, лучше заказать подобные услуги на заводе или нанять профессионалов.

Стандартные размеры плит

Таблица 2 – размеры плит перекрытия ЖБИ по ГОСТ

Серия плит

Длина, мм

Ширина, мм

Высота, мм

ПК

1600-7200

1000-1800

220

НВ

2900-7200

1000, 1200, 1800

220

ПНО

1600-6300

1000-1500

160

ПБ

1600-10800

1000-1500

220

2ПБ

1600-12000

1200-1500

265

3,1ПБ и 1,6ПБ

1600-9000

1000-1500

160

ПГ, ПР, ПП

6000 и 12000

1500 и 3000

300 и 400

П, ПТ

2400-6000

1200-6600

120 и 160

Вес

Таблица 3 – масса (вес) и объем плит перекрытия в зависимости от размеров (для ПК и ПБ, которые являются наиболее востребованными на строительном рынке)

Серия

Длина, м

Ширина, м

Вес, т

Объем, м3



ПК



1,6-7,2

1

0,52-2,12

0,35-1,58

1,2

0,62-2,58

0,42-1,9

2,4-7,2

1,5

1,18-3,4

0,79-2,37



ПБ



1,6-10,8

1

0,52-3,5

0,35-2,37

1,2

0,62-4,1

0,42-2,85

1,5

0,78-5

0,52-3,56

Толщина плит

Толщина многопустотных железобетонных изделий серий ПК и ПБ стандартная и составляет 220 мм. Заводы ЖБИ также выпускают облегченные конструкции для частного домостроения ПНО, 1,6ПБ и 3,1 ПБ с высотой 160 мм.

Высота ребристых плит ПР и ПГ измеряется по продольным ребрам жесткости и может составлять 300 и 400 мм, а по горизонтальной основе она, как правило, не менее 50 мм.

Толщина монолитной плиты перекрытия серии П и ПТ достигает 120 и 160 мм, что обусловлено более высокой жесткостью за счет отсутствия технологических пустот.

Сравнительный анализ монолитных перекрытий и железобетонных плит

Как уже обсуждалось выше, устройство монолитной конструкции наиболее выгодно при необходимости перекрытия пролетов со сложной конфигурацией, где по каким-либо причинам невозможно или нецелесообразно применение заводских плит. Также монолит (при условии правильного расчета толщины, сечения арматуры, выбора марки бетона, соблюдения технологии армирования и заливки) характеризуется повышенной несущей способностью и долговечностью.

Фото 8. Устройство опалубки для монолитного перекрытия.jpg

Фото 8. Устройство опалубки для монолитного перекрытия

Другие преимущества монолитных конструкций:

  • минимальные расходы на отделку при качественной заливке;
  • отсутствие стыков, которые нужно заделывать.

Фото 9. Армирование будущей монолитной конструкции.jpg

Фото 9. Армирование будущей монолитной конструкции

Однако процесс устройства такого перекрытия очень трудоемкий и стоимость довольно высока, так как необходимо подготовить материалы для создания опалубки и армирования конструкции, завезти огромное количество бетонной смеси. Сроки строительства могут значительно затянуться, поскольку заливка бетона выполняется только при плюсовой температуре и застывает он относительно долго – полный набор прочности длится 24 дня в условиях нормального температурно-влажностного режима.

Фото 10. Залитое бетоном перекрытие.jpg

Фото 10. Залитое бетоном перекрытие

С готовыми железобетонными плитами работать проще и быстрее:

·

  • они изготовляются в заводских условиях;
  • характеризуются точными геометрическими размерами;
  • монтаж производится подъемным краном;
  • нет необходимости закупать материалы и тратить время на армирование, создание опалубки и заливку бетона.

Фото 11. Нанесение раствора на несущие стены для последующей укладки плиты.jpg

Фото 11. Нанесение раствора на несущие стены для последующей укладки плиты

Еще одно преимущество – итоговая стоимость перекрытия из ЖБИ будет ниже по сравнению с монолитным.

Фото 12. Монтаж плит автокраном.jpg

Фото 12. Монтаж плит автокраном

Как покупать плиты перекрытия?

Основная рекомендация экспертов – покупать нужно только у проверенных поставщиков, которые работают напрямую с заводами-изготовителями и предоставляют сертификаты соответствия на продукцию. В противном случае вы рискуете купить плиты, изготовленные в «кустарных» условиях без соблюдения важных технологических аспектов. Важно понимать, что теплое время года на заводах, производящих качественную продукцию, всегда очередь – от недели до месяца, а плиты в наличии бывают только, если кто-то из покупателей отказался от заказа.

При доставке ЖБИ на объект обязательно нужно произвести внешний осмотр каждого изделия на предмет наличия недопустимых дефектов – трещин, механических повреждений, которые нередко случаются при погрузке, и др. Подобные конструкции уже не будут соответствовать заявленным характеристикам и использовать их для перекрытия – «себе дороже».

Фото 13. Трещины на плите, образовавшиеся в результате неправильной транспортировки или хранения.jpg

Фото 13. Трещины на плите, образовавшиеся в результате неправильной транспортировки или хранения

Как транспортировать и складировать железобетонные плиты?

Во избежание повреждения и образования трещин требуется соблюдать определенные правила при транспортировке и хранении ЖБИ. Перевозка плит производится на грузовых машинах. Идеальный вариант, если укладка будет выполняться прямо с автомобиля после доставки, что исключит необходимость складирования изделий.

Правила складирования плит:

  • При транспортировке изделия должны быть уложены с применением прокладочных брусков с двух сторон, погрузка друг на друга не допускается.

    Фото 14. Правильная перевозка ЖБИ.jpg

    Фото 14. Правильная перевозка ЖБИ

  • При складировании конструкций на длительное хранение укладка тоже должна быть произведена на деревянные бруски, расположенные на расстоянии не менее 200 мм от краев строго вертикально друг над другом.

    Фото 15. Правильное складирование изделий.jpg

    Фото 15. Правильное складирование изделий

  • Особого внимания требует укладка нижней плиты – ее нужно расположит как можно выше над уровнем земли. Для этого можно использовать брус большого сечения либо бетонный столб с уложенным поверх него бруском.

    Фото 16. Уложенные на большом расстоянии от земли ЖБИ для длительного хранения.jpg

    Фото 16. Уложенные на большом расстоянии от земли ЖБИ для длительного хранения

  • Максимальная высота штабеля – 2,5 м.

Соблюдая эти несложные рекомендации, вы минимизируете риск повреждения плит перекрытия как при перевозке к месту строительства, так и при длительном их хранении на стройплощадке.

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной...
От 7929 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино...
От 9119 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино...
От 12629 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной...
От 17545 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино...
От 14868 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино...
От 6504 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной...
От 14152 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино...
От 14033 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино...
От 11351 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино...
От 20918 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Перекрытия

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
