Любое здание нуждается в качественной вентиляции, которая обеспечит вывод загрязненного воздуха. Классический вариант устройства – через крышу строения. Но для обеспечения эффективной работы системы и сохранения герметичности кровельного покрытия нужно правильно выполнить узел прохода (УП) конструктивных элементов вентиляции через кровлю – в строгом соответствии с требованиями СНиП и ГОСТ.

Что это такое и зачем он нужен?

Узел прохода (УП) труб вентиляции через кровлю (другое название – вентиляционная проходка) представляет собой специальное устройство, которое служит для вывода загрязненного воздуха наружу здания. Оно состоит из трубопровода и других конструктивных элементов, обеспечивающих герметичное соединение с кровельным покрытием.


Рисунок 1. Внешний вид вентиляционной проходки через кровлю

Согласно СНиП узел прохода вентиляции нужен для таких целей:

  • Вывод отработанного воздуха из помещений со сложным температурно-влажностным режимом.
  • Обеспечение качественного воздухообмена на чердачном или мансардном этаже.
  • Монтаж фанового стояка в стене – он соединяется с канализационной и вентиляционной системой для отвода запахов.

Также проходные узлы применяются для вывода дымовой трубы через кровлю – при наличии в доме каминов, печей, газовых, твердотопливных котлов и другого подобного оборудования. В этом случае для проходок необходимо дополнительно применять огнезащитные материалы, поскольку дымоходные трубы (тем более металлические), склонны к сильному нагреву. Это может привести к повреждению элементов кровельной системы.

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.


Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.


Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

  • Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
  • Воздуховод – трубы, которые проходят через отверстие в кровле.
  • Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

  • Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.


Рисунок 4. Эластичная проходка

  • Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.


Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.


Рисунок 6. Вывод фановой трубы через крышу в частном доме

Виды УП

Сегодня рынок стройматериалов предлагает различные виды устройств для сооружения прохода вентиляционной трубы через кровлю:

  • С клапаном и без. Конструкция бесклапанных УП не предусматривает возможность регулировки и полного перекрытия воздушного потока. Клапанные приспособления имеют специальную заслонку, с помощь которой можно ограничивать потоки выходящего воздуха.


Рисунок 7. Клапанные и бесклапанные устройства

  • Механические и автоматические. УП с механическим управлением предполагают наличие тросика для регулирования объема циркуляции воздуха. В автоматических устройствах за функционирование системы отвечает специальный контроллер.
  • С утеплителем и без. Неутепленные узлы обычно применяются в регионах с мягким климатом и в случаях, когда выводная труба расположена рядом с коньком. Утепленные устройства используются в любых климатических условий и при значительном удалении воздуховода от конькового прогона. Слой теплоизоляции служит для минимизации разницы между температурой снаружи и внутри здания, что снижает вероятность образования конденсата на поверхности труб.

Также проходные элементы выпускаются разных видов по назначению и разновидности кровельного покрытия, на которое будет устанавливаться (рис. 8).


Рисунок 8. Проходные элементы разного назначения

Для прохода труб дымохода через кровлю применяются огнестойкие материалы – обычно стальные оцинкованные трубы с теплоизоляционным материалом внутри. Также он изолируется от других элементов кровельной системы защитным коробом.


Рисунок 9. Внешний вид дымоходных труб


Фото 10. Изоляционный короб для дымоходной трубы

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

  • Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
  • Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
  • Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.


Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

  • Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском.
  • Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу.
  • Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.


Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.


Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

  • Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
  • Место установки УП тщательно промазывается мастикой.
  • Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Важные тонкости и советы

По правилам система вентиляции должна разрабатываться на стадии проектирования здания, что существенно облегчит последующие монтажные работы. Однако на практике устройство или реконструкция вентиляционных узлов прохода через кровлю чаще выполняется  в уже эксплуатирующемся доме с учетом особенностей планировки.

Важные рекомендации экспертов по обустройству узла прохода воздуховода через кровлю:

  • Монтаж проходных элементов нужно выполнять с минимальным уклоном и изгибом. Оптимальное расположение труб – точно над внутренним стояком шахты вентиляции. Если такой точности достичь по каким-либо причинам не получается, рекомендуется использовать специальную гофрированную трубу для соединения стояка с выводом.


Фото 14. Гофрированная труба для УП

  • Важно четко различать узлы для обустройства прохода вентиляционной и дымовой трубы на кровле. Устройства для вентиляции рассчитаны на воздушные потоки нормальной и низкой температуры, а дымоходы выводят продукты сгорания, поэтому должны обладать высокой огнестойкостью.

Как видите, сам процесс установки несложный, но требуется соблюдать все технологические аспекты во избежание нарушения герметичности покрытия и эффективности вентиляционной системы.

[~DETAIL_TEXT] =>

Любое здание нуждается в качественной вентиляции, которая обеспечит вывод загрязненного воздуха. Классический вариант устройства – через крышу строения. Но для обеспечения эффективной работы системы и сохранения герметичности кровельного покрытия нужно правильно выполнить узел прохода (УП) конструктивных элементов вентиляции через кровлю – в строгом соответствии с требованиями СНиП и ГОСТ.

Что это такое и зачем он нужен?

Узел прохода (УП) труб вентиляции через кровлю (другое название – вентиляционная проходка) представляет собой специальное устройство, которое служит для вывода загрязненного воздуха наружу здания. Оно состоит из трубопровода и других конструктивных элементов, обеспечивающих герметичное соединение с кровельным покрытием.


Рисунок 1. Внешний вид вентиляционной проходки через кровлю

Согласно СНиП узел прохода вентиляции нужен для таких целей:

  • Вывод отработанного воздуха из помещений со сложным температурно-влажностным режимом.
  • Обеспечение качественного воздухообмена на чердачном или мансардном этаже.
  • Монтаж фанового стояка в стене – он соединяется с канализационной и вентиляционной системой для отвода запахов.

Также проходные узлы применяются для вывода дымовой трубы через кровлю – при наличии в доме каминов, печей, газовых, твердотопливных котлов и другого подобного оборудования. В этом случае для проходок необходимо дополнительно применять огнезащитные материалы, поскольку дымоходные трубы (тем более металлические), склонны к сильному нагреву. Это может привести к повреждению элементов кровельной системы.

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.


Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.


Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

  • Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
  • Воздуховод – трубы, которые проходят через отверстие в кровле.
  • Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

  • Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.


Рисунок 4. Эластичная проходка

  • Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.


Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.


Рисунок 6. Вывод фановой трубы через крышу в частном доме

Виды УП

Сегодня рынок стройматериалов предлагает различные виды устройств для сооружения прохода вентиляционной трубы через кровлю:

  • С клапаном и без. Конструкция бесклапанных УП не предусматривает возможность регулировки и полного перекрытия воздушного потока. Клапанные приспособления имеют специальную заслонку, с помощь которой можно ограничивать потоки выходящего воздуха.


Рисунок 7. Клапанные и бесклапанные устройства

  • Механические и автоматические. УП с механическим управлением предполагают наличие тросика для регулирования объема циркуляции воздуха. В автоматических устройствах за функционирование системы отвечает специальный контроллер.
  • С утеплителем и без. Неутепленные узлы обычно применяются в регионах с мягким климатом и в случаях, когда выводная труба расположена рядом с коньком. Утепленные устройства используются в любых климатических условий и при значительном удалении воздуховода от конькового прогона. Слой теплоизоляции служит для минимизации разницы между температурой снаружи и внутри здания, что снижает вероятность образования конденсата на поверхности труб.

Также проходные элементы выпускаются разных видов по назначению и разновидности кровельного покрытия, на которое будет устанавливаться (рис. 8).


Рисунок 8. Проходные элементы разного назначения

Для прохода труб дымохода через кровлю применяются огнестойкие материалы – обычно стальные оцинкованные трубы с теплоизоляционным материалом внутри. Также он изолируется от других элементов кровельной системы защитным коробом.


Рисунок 9. Внешний вид дымоходных труб


Фото 10. Изоляционный короб для дымоходной трубы

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

  • Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
  • Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
  • Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.


Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

  • Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском.
  • Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу.
  • Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.


Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.


Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

  • Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
  • Место установки УП тщательно промазывается мастикой.
  • Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Важные тонкости и советы

По правилам система вентиляции должна разрабатываться на стадии проектирования здания, что существенно облегчит последующие монтажные работы. Однако на практике устройство или реконструкция вентиляционных узлов прохода через кровлю чаще выполняется  в уже эксплуатирующемся доме с учетом особенностей планировки.

Важные рекомендации экспертов по обустройству узла прохода воздуховода через кровлю:

  • Монтаж проходных элементов нужно выполнять с минимальным уклоном и изгибом. Оптимальное расположение труб – точно над внутренним стояком шахты вентиляции. Если такой точности достичь по каким-либо причинам не получается, рекомендуется использовать специальную гофрированную трубу для соединения стояка с выводом.


Фото 14. Гофрированная труба для УП

  • Важно четко различать узлы для обустройства прохода вентиляционной и дымовой трубы на кровле. Устройства для вентиляции рассчитаны на воздушные потоки нормальной и низкой температуры, а дымоходы выводят продукты сгорания, поэтому должны обладать высокой огнестойкостью.

Как видите, сам процесс установки несложный, но требуется соблюдать все технологические аспекты во избежание нарушения герметичности покрытия и эффективности вентиляционной системы.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 02.08.2019 17:06:16 [~DATE_CREATE] => 02.08.2019 17:06:16 [CREATED_BY] => 1366671 [~CREATED_BY] => 1366671 [TIMESTAMP_X] => 06.08.2019 15:17:44 [~TIMESTAMP_X] => 06.08.2019 15:17:44 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 475 [~IBLOCK_SECTION_ID] => 475 [DETAIL_PAGE_URL] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/ [~DETAIL_PAGE_URL] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 11808094 [TIMESTAMP_X] => 02.08.2019 17:06:16 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 21510 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/58f [FILE_NAME] => 0.jpg [ORIGINAL_NAME] => 0.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 21a93023d09aee24f2037e695b03bb5f [~src] => [SRC] => /upload/iblock/58f/0.jpg [ALT] => Как сделать узел прохода вентиляции через кровлю? [TITLE] => Как сделать узел прохода вентиляции через кровлю? ) [~PREVIEW_PICTURE] => 11808094 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 25526 [~EXTERNAL_ID] => 25526 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Как сделать узел прохода вентиляции через кровлю? [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Как сделать узел прохода вентиляции через кровлю? [ELEMENT_META_KEYWORDS] => [ELEMENT_META_TITLE] => Узел прохода вентиляции через кровлю: назначение, строение и монтаж [ELEMENT_META_DESCRIPTION] => Что такое узел прохода вентиляции через кровлю? Конструктивные особенности и разновидности проходных элементов. Особенности монтажа узла прохода вентиляции на жесткую и мягкую кровлю. ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 153740682 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 153740675 [1] => 153740676 [2] => 153740677 [3] => 153740678 [4] => 153740679 [5] => 153740680 [6] => 153740681 ) [VALUE] => Array ( [0] => 17483 [1] => 17490 [2] => 15367 [3] => 25269 [4] => 17525 [5] => 17553 [6] => 16266 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 17483 [1] => 17490 [2] => 15367 [3] => 25269 [4] => 17525 [5] => 17553 [6] => 16266 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 27.07.2017 09:56:31 [~TIMESTAMP_X] => 27.07.2017 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 25.05.2017 09:49:00 [~DATE_CREATE] => 25.05.2017 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 475 [~ID] => 475 [TIMESTAMP_X] => 2017-07-27 09:56:31 [~TIMESTAMP_X] => 2017-07-27 09:56:31 [MODIFIED_BY] => 1366671 [~MODIFIED_BY] => 1366671 [DATE_CREATE] => 2017-05-25 09:49:00 [~DATE_CREATE] => 2017-05-25 09:49:00 [CREATED_BY] => 1366931 [~CREATED_BY] => 1366931 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Кровельные материалы [~NAME] => Кровельные материалы [PICTURE] => 3616162 [~PICTURE] => 3616162 [LEFT_MARGIN] => 13 [~LEFT_MARGIN] => 13 [RIGHT_MARGIN] => 14 [~RIGHT_MARGIN] => 14 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [~DESCRIPTION] => Кровля - верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной ее функцией является отвод дождевой и талой воды. [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [~SEARCHABLE_CONTENT] => КРОВЕЛЬНЫЕ МАТЕРИАЛЫ КРОВЛЯ - ВЕРХНИЙ ЭЛЕМЕНТ ПОКРЫТИЯ ЗДАНИЯ, ПОДВЕРГАЮЩИЙСЯ АТМОСФЕРНЫМ ВОЗДЕЙСТВИЯМ. ГЛАВНОЙ ЕЕ ФУНКЦИЕЙ ЯВЛЯЕТСЯ ОТВОД ДОЖДЕВОЙ И ТАЛОЙ ВОДЫ. [CODE] => stati-o-krovle [~CODE] => stati-o-krovle [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/stati-o-krovle/ [~SECTION_PAGE_URL] => /info/stati-o-krovle/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Кровельные материалы [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Кровельные материалы [ELEMENT_META_TITLE] => Кровельные материалы [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Кровельные материалы ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/?action=BUY&id=25526 [BUY_URL] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/?action=BUY&id=25526 [~ADD_URL] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/?action=ADD2BASKET&id=25526 [ADD_URL] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/?action=ADD2BASKET&id=25526 [LINK_URL] => link.php?PARENT_ELEMENT_ID=25526 [~SUBSCRIBE_URL] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/?action=SUBSCRIBE_PRODUCT&id=25526 [SUBSCRIBE_URL] => /info/stati-o-krovle/kak-sdelat-uzel-prohoda-ventilyacii-cherez-krovlyu/?action=SUBSCRIBE_PRODUCT&id=25526 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjU1MjYiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDFhXHUwNDMwXHUwNDNhIFx1MDQ0MVx1MDQzNFx1MDQzNVx1MDQzYlx1MDQzMFx1MDQ0Mlx1MDQ0YyBcdTA0NDNcdTA0MzdcdTA0MzVcdTA0M2IgXHUwNDNmXHUwNDQwXHUwNDNlXHUwNDQ1XHUwNDNlXHUwNDM0XHUwNDMwIFx1MDQzMlx1MDQzNVx1MDQzZFx1MDQ0Mlx1MDQzOFx1MDQzYlx1MDQ0Zlx1MDQ0Nlx1MDQzOFx1MDQzOCBcdTA0NDdcdTA0MzVcdTA0NDBcdTA0MzVcdTA0MzcgXHUwNDNhXHUwNDQwXHUwNDNlXHUwNDMyXHUwNDNiXHUwNDRlPyIsImNhdGVnb3J5X2lkIjoiNDc1IiwiY2F0ZWdvcnkiOnsiNDc1IjoiXHUwNDFhXHUwNDQwXHUwNDNlXHUwNDMyXHUwNDM1XHUwNDNiXHUwNDRjXHUwNDNkXHUwNDRiXHUwNDM1IFx1MDQzY1x1MDQzMFx1MDQ0Mlx1MDQzNVx1MDQ0MFx1MDQzOFx1MDQzMFx1MDQzYlx1MDQ0YiJ9LCJwcmljZSI6bnVsbCwiY3VycmVuY3kiOm51bGx9 [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 25526; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 105 [PRODUCTS] => Array ( [0] => 17483 [1] => 17490 [2] => 15367 [3] => 25269 [4] => 17525 [5] => 17553 [6] => 16266 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Любое здание нуждается в качественной вентиляции, которая обеспечит вывод загрязненного воздуха. Классический вариант устройства – через крышу строения. Но для обеспечения эффективной работы системы и сохранения герметичности кровельного покрытия нужно правильно выполнить узел прохода (УП) конструктивных элементов вентиляции через кровлю – в строгом соответствии с требованиями СНиП и ГОСТ.

Что это такое и зачем он нужен?

Узел прохода (УП) труб вентиляции через кровлю (другое название – вентиляционная проходка) представляет собой специальное устройство, которое служит для вывода загрязненного воздуха наружу здания. Оно состоит из трубопровода и других конструктивных элементов, обеспечивающих герметичное соединение с кровельным покрытием.


Рисунок 1. Внешний вид вентиляционной проходки через кровлю

Согласно СНиП узел прохода вентиляции нужен для таких целей:

  • Вывод отработанного воздуха из помещений со сложным температурно-влажностным режимом.
  • Обеспечение качественного воздухообмена на чердачном или мансардном этаже.
  • Монтаж фанового стояка в стене – он соединяется с канализационной и вентиляционной системой для отвода запахов.

Также проходные узлы применяются для вывода дымовой трубы через кровлю – при наличии в доме каминов, печей, газовых, твердотопливных котлов и другого подобного оборудования. В этом случае для проходок необходимо дополнительно применять огнезащитные материалы, поскольку дымоходные трубы (тем более металлические), склонны к сильному нагреву. Это может привести к повреждению элементов кровельной системы.

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.


Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.


Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

  • Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
  • Воздуховод – трубы, которые проходят через отверстие в кровле.
  • Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

  • Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.


Рисунок 4. Эластичная проходка

  • Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.


Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.


Рисунок 6. Вывод фановой трубы через крышу в частном доме

Виды УП

Сегодня рынок стройматериалов предлагает различные виды устройств для сооружения прохода вентиляционной трубы через кровлю:

  • С клапаном и без. Конструкция бесклапанных УП не предусматривает возможность регулировки и полного перекрытия воздушного потока. Клапанные приспособления имеют специальную заслонку, с помощь которой можно ограничивать потоки выходящего воздуха.


Рисунок 7. Клапанные и бесклапанные устройства

  • Механические и автоматические. УП с механическим управлением предполагают наличие тросика для регулирования объема циркуляции воздуха. В автоматических устройствах за функционирование системы отвечает специальный контроллер.
  • С утеплителем и без. Неутепленные узлы обычно применяются в регионах с мягким климатом и в случаях, когда выводная труба расположена рядом с коньком. Утепленные устройства используются в любых климатических условий и при значительном удалении воздуховода от конькового прогона. Слой теплоизоляции служит для минимизации разницы между температурой снаружи и внутри здания, что снижает вероятность образования конденсата на поверхности труб.

Также проходные элементы выпускаются разных видов по назначению и разновидности кровельного покрытия, на которое будет устанавливаться (рис. 8).


Рисунок 8. Проходные элементы разного назначения

Для прохода труб дымохода через кровлю применяются огнестойкие материалы – обычно стальные оцинкованные трубы с теплоизоляционным материалом внутри. Также он изолируется от других элементов кровельной системы защитным коробом.


Рисунок 9. Внешний вид дымоходных труб


Фото 10. Изоляционный короб для дымоходной трубы

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

  • Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
  • Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
  • Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.


Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

  • Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском.
  • Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу.
  • Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.


Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.


Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

  • Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
  • Место установки УП тщательно промазывается мастикой.
  • Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Важные тонкости и советы

По правилам система вентиляции должна разрабатываться на стадии проектирования здания, что существенно облегчит последующие монтажные работы. Однако на практике устройство или реконструкция вентиляционных узлов прохода через кровлю чаще выполняется  в уже эксплуатирующемся доме с учетом особенностей планировки.

Важные рекомендации экспертов по обустройству узла прохода воздуховода через кровлю:

  • Монтаж проходных элементов нужно выполнять с минимальным уклоном и изгибом. Оптимальное расположение труб – точно над внутренним стояком шахты вентиляции. Если такой точности достичь по каким-либо причинам не получается, рекомендуется использовать специальную гофрированную трубу для соединения стояка с выводом.


Фото 14. Гофрированная труба для УП

  • Важно четко различать узлы для обустройства прохода вентиляционной и дымовой трубы на кровле. Устройства для вентиляции рассчитаны на воздушные потоки нормальной и низкой температуры, а дымоходы выводят продукты сгорания, поэтому должны обладать высокой огнестойкостью.

Как видите, сам процесс установки несложный, но требуется соблюдать все технологические аспекты во избежание нарушения герметичности покрытия и эффективности вентиляционной системы.

Любое здание нуждается в качественной вентиляции, которая обеспечит вывод загрязненного воздуха. Классический вариант устройства – через крышу строения. Но для обеспечения эффективной работы системы и сохранения герметичности кровельного покрытия нужно правильно выполнить узел прохода (УП) конструктивных элементов вентиляции через кровлю – в строгом соответствии с требованиями СНиП и ГОСТ.

Что это такое и зачем он нужен?

Узел прохода (УП) труб вентиляции через кровлю (другое название – вентиляционная проходка) представляет собой специальное устройство, которое служит для вывода загрязненного воздуха наружу здания. Оно состоит из трубопровода и других конструктивных элементов, обеспечивающих герметичное соединение с кровельным покрытием.


Рисунок 1. Внешний вид вентиляционной проходки через кровлю

Согласно СНиП узел прохода вентиляции нужен для таких целей:

  • Вывод отработанного воздуха из помещений со сложным температурно-влажностным режимом.
  • Обеспечение качественного воздухообмена на чердачном или мансардном этаже.
  • Монтаж фанового стояка в стене – он соединяется с канализационной и вентиляционной системой для отвода запахов.

Также проходные узлы применяются для вывода дымовой трубы через кровлю – при наличии в доме каминов, печей, газовых, твердотопливных котлов и другого подобного оборудования. В этом случае для проходок необходимо дополнительно применять огнезащитные материалы, поскольку дымоходные трубы (тем более металлические), склонны к сильному нагреву. Это может привести к повреждению элементов кровельной системы.

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.


Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.


Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

  • Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
  • Воздуховод – трубы, которые проходят через отверстие в кровле.
  • Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

  • Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.


Рисунок 4. Эластичная проходка

  • Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.


Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.


Рисунок 6. Вывод фановой трубы через крышу в частном доме

Виды УП

Сегодня рынок стройматериалов предлагает различные виды устройств для сооружения прохода вентиляционной трубы через кровлю:

  • С клапаном и без. Конструкция бесклапанных УП не предусматривает возможность регулировки и полного перекрытия воздушного потока. Клапанные приспособления имеют специальную заслонку, с помощь которой можно ограничивать потоки выходящего воздуха.


Рисунок 7. Клапанные и бесклапанные устройства

  • Механические и автоматические. УП с механическим управлением предполагают наличие тросика для регулирования объема циркуляции воздуха. В автоматических устройствах за функционирование системы отвечает специальный контроллер.
  • С утеплителем и без. Неутепленные узлы обычно применяются в регионах с мягким климатом и в случаях, когда выводная труба расположена рядом с коньком. Утепленные устройства используются в любых климатических условий и при значительном удалении воздуховода от конькового прогона. Слой теплоизоляции служит для минимизации разницы между температурой снаружи и внутри здания, что снижает вероятность образования конденсата на поверхности труб.

Также проходные элементы выпускаются разных видов по назначению и разновидности кровельного покрытия, на которое будет устанавливаться (рис. 8).


Рисунок 8. Проходные элементы разного назначения

Для прохода труб дымохода через кровлю применяются огнестойкие материалы – обычно стальные оцинкованные трубы с теплоизоляционным материалом внутри. Также он изолируется от других элементов кровельной системы защитным коробом.


Рисунок 9. Внешний вид дымоходных труб


Фото 10. Изоляционный короб для дымоходной трубы

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

  • Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
  • Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
  • Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.


Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

  • Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском.
  • Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу.
  • Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.


Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.


Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

  • Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
  • Место установки УП тщательно промазывается мастикой.
  • Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Важные тонкости и советы

По правилам система вентиляции должна разрабатываться на стадии проектирования здания, что существенно облегчит последующие монтажные работы. Однако на практике устройство или реконструкция вентиляционных узлов прохода через кровлю чаще выполняется  в уже эксплуатирующемся доме с учетом особенностей планировки.

Важные рекомендации экспертов по обустройству узла прохода воздуховода через кровлю:

  • Монтаж проходных элементов нужно выполнять с минимальным уклоном и изгибом. Оптимальное расположение труб – точно над внутренним стояком шахты вентиляции. Если такой точности достичь по каким-либо причинам не получается, рекомендуется использовать специальную гофрированную трубу для соединения стояка с выводом.


Фото 14. Гофрированная труба для УП

  • Важно четко различать узлы для обустройства прохода вентиляционной и дымовой трубы на кровле. Устройства для вентиляции рассчитаны на воздушные потоки нормальной и низкой температуры, а дымоходы выводят продукты сгорания, поэтому должны обладать высокой огнестойкостью.

Как видите, сам процесс установки несложный, но требуется соблюдать все технологические аспекты во избежание нарушения герметичности покрытия и эффективности вентиляционной системы.

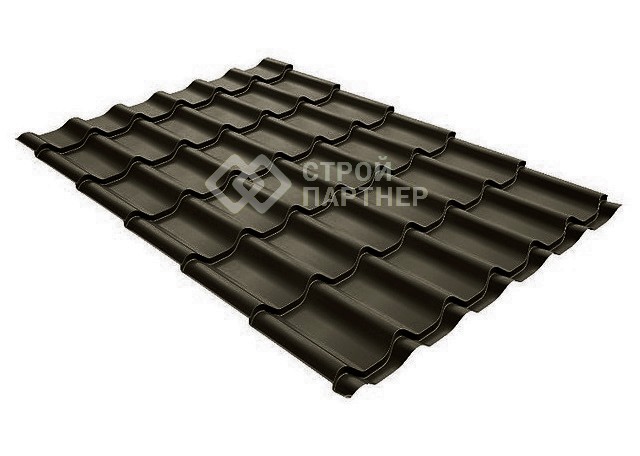

Металлочерепица Grand Line Classic, Pural, Темно-коричневый (RR 32) 0,5 мм

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч...
От 703 руб/м²
Подробнее
© СтройПартнер | st-par.ru

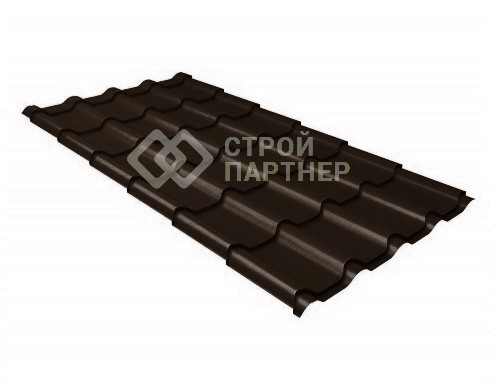

Металлочерепица Grand Line Kamea, Pural, Темно-коричневый (RR 32) 0,5 мм

Металлочерепица в стильном и современном профиле Камея с финским покрытием GreenCoat Pural...
От 715 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Мягкая кровля Shinglas ДЖАЗ, текстура "драконий зуб" (коррида)

Двухслойная гибкая черепица. Гарантия 50 лет. Полезная площадь в упаковке 2 кв.м. Имеет ос...
От 446.91 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Мягкая кровля Shinglas ДЖАЗ, текстура "драконий зуб" (сицилия)

Двухслойная гибкая черепица. Гарантия 50 лет. Полезная площадь в упаковке 2 кв.м. Имеет ос...
От 446.91 руб/м²
Подробнее
© СтройПартнер | st-par.ru

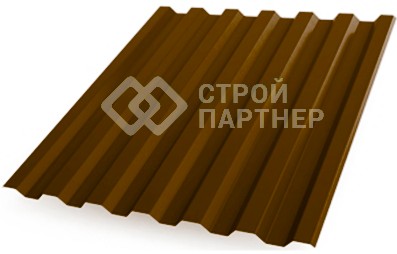

Профнастил С21 Grand Line (GL21), Pural, темно-коричневый (RR 32) 0,5 мм

Самый популярный вид профнастила для кровли или ограждения с симметричным рисуноком профил...
От 747 руб/м²
Подробнее
© СтройПартнер | st-par.ru

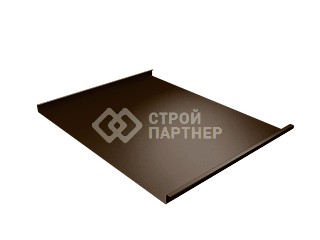

Двойной стоячий фальц Grand Line Pural, темно-коричневый (RR 32) 0,5 мм

Главная особенность двойного стоячего фальца - универсальность применения, материал подход...
От 675 руб/м²
Подробнее
© СтройПартнер | st-par.ru
Малый полукруглый конек Grand Line Satin

Фирменный доборный элемент от производителя кровли. Доступны все расцветки.
От 165 руб/пог. м
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Кровельные материалы

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
