Использование железобетонных изделий для устройства горизонтальных несущих и ограждающих межэтажных конструкций не всегда возможно или целесообразно с экономической точки зрения. Особенно актуально это при необходимости перекрыть пролеты нестандартной конфигурации. В подобных случаях отдают предпочтение монолитным или сборно-монолитным (СМП) конструкциям. Здесь важно учитывать, что придется обязательно выполнять армирование плиты перекрытия.

Армирование плиты перекрытия – монолитной и сборно-монолитной.jpg

Преимущества армированных плит перекрытия

Армирование монолитной плиты перекрытия производится с целью увеличения ее устойчивости к прогибу. Совместная работа армирующего каркаса и бетона, надежно соединенных между собой, обеспечивает более качественное восприятие несущими конструкциями растягивающих напряжений.

Фото 1. Процесс устройства монолитной конструкции.jpg

Фото 1. Процесс устройства монолитной конструкции

Преимущества устройства монолитных плит перекрытия с арматурой:

  • Возможность реализации любых проектных решений.
  • В качестве опорных элементов могут выступать не только стены здания, но и колонны.
  • Цельная железобетонная конструкция отличается повышенными прочностными характеристиками и жесткостью.
  • Монолитное перекрытие способствует равномерному распределению нагрузок с последующей их передачей на несущие стены и фундамент здания.

Но имеет монолит и недостатки, основным из которых является большая трудоемкость процесса. Также в ходе застывания бетона за ним нужен специальный уход – укрыть пленкой, мешковиной или другим материалом для предупреждения быстрого испарения влаги, регулярно увлажнять, первые 2 недели не нагружать поверхность плиты.

Сборно-монолитные перекрытия по сравнению с монолитными обладают большим количеством преимуществ – в частности это гораздо меньший вес и повышенные теплоизоляционные и шумоизоляционные характеристики.

Рисунок 2. Внешний вид СМП.jpg

Рисунок 2. Внешний вид СМП

Подробнее конструкция и устройства СМП рассмотрено в следующем видео:


Конструктивные особенности

Монолитное перекрытие представляет собой цельную железобетонную конструкцию, которая сооружается с применением опалубки. Толщина таких конструкций обычно не превышает 200 мм, что обусловлено их большим весом.

Рисунок 3. Конструкция монолитного перекрытия.jpg

Рисунок 3. Конструкция монолитного перекрытия

СМП – более современные и легкий вид перекрытия. Состоит из продольных балок перекрытия, между которыми укладываются специальные блоки. В результате получается несъемная опалубка, армирующаяся впоследствии и заливающаяся бетоном. Толщина бетонной основы поверх блоков обычно составляет в пределах 50 мм.

Рисунок 4. Конструкция сборно-монолитного перекрытия.jpg

Рисунок 4. Конструкция сборно-монолитного перекрытия

Армирование монолитных железобетонных (жб) плит и сборно-монолитных перекрытий является обязательным процессом. Но конструкции их армирующих каркасов отличаются между собой и имеют свои конструктивные особенности.

Конструктивные особенности армирования:

  1. Монолит – в зависимости от предполагаемых нагрузок и толщины будущей плиты, армирование может выполняться в 1 (до 150 мм) или 2 слоя (более 150 мм). Арматурная сетка располагается в толще бетона (примерно на 20-30 мм), чтобы исключить ее контакт с воздухом и образование коррозии.

    Рисунок 5. Армирование плиты перекрытия – чертеж.jpg

    Рисунок 5. Армирование плиты перекрытия – чертеж

  2. СМП – армирующая сетка укладывается в один ряд поверх блоков, уложенных на балки перекрытия с небольшим зазором, который обеспечивается благодаря выступающему треугольному каркасу балок перекрытия.

    Фото 6. Армирующая сетка в конструкции СМП.jpg

    Фото 6. Армирующая сетка в конструкции СМП

Армирование плиты перекрытия: чертежи и схемы

Существует несколько общих правил того, как армировать плиту перекрытия:

  1. Для этих целей, как правило, применяется рифленая арматура сечением 8-12 мм в зависимости от габаритов перекрываемого пролета. При устройстве монолитных конструкций нижнюю сетку можно сделать из толстых прутков, верхнюю – из более тонких стержней.
  2. Размер ячеек армирующей сетки обычно составляет 150х150 или 200х200 мм.

    Фото 7. Готовый армирующий каркас монолитной плиты перекрытия.jpg

    Фото 7. Готовый армирующий каркас монолитной плиты перекрытия

  3. Соединение арматуры между собой производится с помощью вязальной проволоки диаметром 1,2-1,6 мм.
  4. Соединять прутки электросваркой не допускается, так как это нарушает структуру металла в местах сварки и снижает несущую способность конструкций.

    Рисунок 8. Чертеж армирования монолитной плиты перекрытия.jpg

    Рисунок 8. Чертеж армирования монолитной плиты перекрытия

Еще один важный момент – схема армирования плиты перекрытия разрабатывается обязательно с учетом глубины опирания на несущие конструкции. Она должна составлять в пределах 100-150 мм в зависимости от материала, из которого возведена «коробка» здания.

Рисунок 9. Расположение арматуры в сборно-монолитной плите перекрытия.jpg

Рисунок 9. Расположение арматуры в сборно-монолитной плите перекрытия

Порядок армирования

Технология работ заключается в предварительном сооружении опалубки, заделке щелей, через которые может просачиваться бетон, нарезке арматуры с последующей ее увязкой в армирующую сетку с размером ячеек 200х200 мм и заливке бетоном. Рассмотрим на примере армирование плит перекрытия монолитного и сборно-монолитного типа.

Устройство опалубки

Для самостоятельного сооружения опалубки под монолитную конструкцию обычно используют листы фанеры или OSB толщиной 20 мм или более. Также будут нужны горизонтальные подпоры и вертикальные опоры – подойдут брус, швеллера, двутавры. Однако гораздо выгоднее арендовать сборно-разборную конструкцию с телескопическими опорами.

Фото 10. Заводская сборно-разборная опалубка с регулируемыми по высоте опорами.jpg

Фото 10. Заводская сборно-разборная опалубка с регулируемыми по высоте опорами

Последовательность монтажа опалубки:

  • Установить вертикальные опорные стойки с шагом в пределах 1 м.
  • Уложить горизонтальные подпоры поверх вертикальных опор.
  • Смонтировать горизонтальный щит опалубки.
  • Отрегулировать высоту вертикальных опор таким образом, чтобы горизонтальный щит находился с верхним краем стены.
  • Установить ограждающие элементы по наружной стороне стен.

Фото 11. Монтаж сборно-разборной опалубки.jpg

Фото 11. Монтаж сборно-разборной опалубки

В конструкции СМП в качестве несъемной опалубки выступает система, состоящая из блоков и балок перекрытия:

  1. Изначально выкладываются балки с опорой на несущие стены 120-150 мм с предварительно нанесенным слоем раствора.
  2. Затем между балками укладываются специальные блоки. При этом важно обеспечить отсутствие больших зазоров между ними.

При перекрытии пролетов более 3 м нужно соорудить временные опоры с шагом 3 м. Если длина составляет 6 м, то пролет надо разделить на две равные части и расположить опорные элементы. По истечении 3 дней после заливки бетоном их можно будет демонтировать.

Фото 12. Расположение деревянных опор под конструкцией СМП длиной свыше 3 м.jpg

Фото 12. Расположение деревянных опор под конструкцией СМП длиной свыше 3 м

Монтаж арматуры

Традиционно монолитное перекрытие армируется 2-мя рядами арматурной сетки:

  • Нижняя – устанавливается на специальные пластиковые фиксаторы для обеспечения зазора между поверхностью опалубки и арматурой.

    Фото 13. Установка нижней армирующей сетки на фиксаторы.jpg

    Фото 13. Установка нижней армирующей сетки на фиксаторы

  • Верхняя – располагается тоже на расстоянии 25-30 мм от предполагаемого верхнего края бетонного основания. Укладка производится на самостоятельно изготовленные из обрезков прутков фиксаторы «птички».

Фото 14. Установка верхней сетки на фиксаторы «птички» из арматуры.jpg

Фото 14. Установка верхней сетки на фиксаторы «птички» из арматуры

Фото 15. Готовый армирующий каркас для монолитного перекрытия.jpg

Фото 15. Готовый армирующий каркас для монолитного перекрытия

Процесс армирования монолитной несущей горизонтальной конструкции показан в следующем видео:


При армировании сборно-монолитного перекрытия сетка из рифленой арматуры располагается поверх блоков и дополнительно увязывается проволокой с треугольным арматурным каркасом балки.

Фото 16. Увязывание армирующей сетки с треугольным каркасом балки.jpg

Фото 16. Увязывание армирующей сетки с треугольным каркасом балки

На следующем этапе выполняется заливка бетоном с уплотнением и разравниванием.

Фото 17. Заливка перекрытия бетоном.jpg

Фото 17. Заливка перекрытия бетоном

Главное – помнить, что армирование является неотъемлемым этапом устройства монолитных перекрытий и СМП. Оно позволяет повысить надежность, увеличить запас прочности и срок эксплуатации бетонных конструкций.

[~DETAIL_TEXT] =>

Использование железобетонных изделий для устройства горизонтальных несущих и ограждающих межэтажных конструкций не всегда возможно или целесообразно с экономической точки зрения. Особенно актуально это при необходимости перекрыть пролеты нестандартной конфигурации. В подобных случаях отдают предпочтение монолитным или сборно-монолитным (СМП) конструкциям. Здесь важно учитывать, что придется обязательно выполнять армирование плиты перекрытия.

Армирование плиты перекрытия – монолитной и сборно-монолитной.jpg

Преимущества армированных плит перекрытия

Армирование монолитной плиты перекрытия производится с целью увеличения ее устойчивости к прогибу. Совместная работа армирующего каркаса и бетона, надежно соединенных между собой, обеспечивает более качественное восприятие несущими конструкциями растягивающих напряжений.

Фото 1. Процесс устройства монолитной конструкции.jpg

Фото 1. Процесс устройства монолитной конструкции

Преимущества устройства монолитных плит перекрытия с арматурой:

  • Возможность реализации любых проектных решений.
  • В качестве опорных элементов могут выступать не только стены здания, но и колонны.
  • Цельная железобетонная конструкция отличается повышенными прочностными характеристиками и жесткостью.
  • Монолитное перекрытие способствует равномерному распределению нагрузок с последующей их передачей на несущие стены и фундамент здания.

Но имеет монолит и недостатки, основным из которых является большая трудоемкость процесса. Также в ходе застывания бетона за ним нужен специальный уход – укрыть пленкой, мешковиной или другим материалом для предупреждения быстрого испарения влаги, регулярно увлажнять, первые 2 недели не нагружать поверхность плиты.

Сборно-монолитные перекрытия по сравнению с монолитными обладают большим количеством преимуществ – в частности это гораздо меньший вес и повышенные теплоизоляционные и шумоизоляционные характеристики.

Рисунок 2. Внешний вид СМП.jpg

Рисунок 2. Внешний вид СМП

Подробнее конструкция и устройства СМП рассмотрено в следующем видео:


Конструктивные особенности

Монолитное перекрытие представляет собой цельную железобетонную конструкцию, которая сооружается с применением опалубки. Толщина таких конструкций обычно не превышает 200 мм, что обусловлено их большим весом.

Рисунок 3. Конструкция монолитного перекрытия.jpg

Рисунок 3. Конструкция монолитного перекрытия

СМП – более современные и легкий вид перекрытия. Состоит из продольных балок перекрытия, между которыми укладываются специальные блоки. В результате получается несъемная опалубка, армирующаяся впоследствии и заливающаяся бетоном. Толщина бетонной основы поверх блоков обычно составляет в пределах 50 мм.

Рисунок 4. Конструкция сборно-монолитного перекрытия.jpg

Рисунок 4. Конструкция сборно-монолитного перекрытия

Армирование монолитных железобетонных (жб) плит и сборно-монолитных перекрытий является обязательным процессом. Но конструкции их армирующих каркасов отличаются между собой и имеют свои конструктивные особенности.

Конструктивные особенности армирования:

  1. Монолит – в зависимости от предполагаемых нагрузок и толщины будущей плиты, армирование может выполняться в 1 (до 150 мм) или 2 слоя (более 150 мм). Арматурная сетка располагается в толще бетона (примерно на 20-30 мм), чтобы исключить ее контакт с воздухом и образование коррозии.

    Рисунок 5. Армирование плиты перекрытия – чертеж.jpg

    Рисунок 5. Армирование плиты перекрытия – чертеж

  2. СМП – армирующая сетка укладывается в один ряд поверх блоков, уложенных на балки перекрытия с небольшим зазором, который обеспечивается благодаря выступающему треугольному каркасу балок перекрытия.

    Фото 6. Армирующая сетка в конструкции СМП.jpg

    Фото 6. Армирующая сетка в конструкции СМП

Армирование плиты перекрытия: чертежи и схемы

Существует несколько общих правил того, как армировать плиту перекрытия:

  1. Для этих целей, как правило, применяется рифленая арматура сечением 8-12 мм в зависимости от габаритов перекрываемого пролета. При устройстве монолитных конструкций нижнюю сетку можно сделать из толстых прутков, верхнюю – из более тонких стержней.
  2. Размер ячеек армирующей сетки обычно составляет 150х150 или 200х200 мм.

    Фото 7. Готовый армирующий каркас монолитной плиты перекрытия.jpg

    Фото 7. Готовый армирующий каркас монолитной плиты перекрытия

  3. Соединение арматуры между собой производится с помощью вязальной проволоки диаметром 1,2-1,6 мм.
  4. Соединять прутки электросваркой не допускается, так как это нарушает структуру металла в местах сварки и снижает несущую способность конструкций.

    Рисунок 8. Чертеж армирования монолитной плиты перекрытия.jpg

    Рисунок 8. Чертеж армирования монолитной плиты перекрытия

Еще один важный момент – схема армирования плиты перекрытия разрабатывается обязательно с учетом глубины опирания на несущие конструкции. Она должна составлять в пределах 100-150 мм в зависимости от материала, из которого возведена «коробка» здания.

Рисунок 9. Расположение арматуры в сборно-монолитной плите перекрытия.jpg

Рисунок 9. Расположение арматуры в сборно-монолитной плите перекрытия

Порядок армирования

Технология работ заключается в предварительном сооружении опалубки, заделке щелей, через которые может просачиваться бетон, нарезке арматуры с последующей ее увязкой в армирующую сетку с размером ячеек 200х200 мм и заливке бетоном. Рассмотрим на примере армирование плит перекрытия монолитного и сборно-монолитного типа.

Устройство опалубки

Для самостоятельного сооружения опалубки под монолитную конструкцию обычно используют листы фанеры или OSB толщиной 20 мм или более. Также будут нужны горизонтальные подпоры и вертикальные опоры – подойдут брус, швеллера, двутавры. Однако гораздо выгоднее арендовать сборно-разборную конструкцию с телескопическими опорами.

Фото 10. Заводская сборно-разборная опалубка с регулируемыми по высоте опорами.jpg

Фото 10. Заводская сборно-разборная опалубка с регулируемыми по высоте опорами

Последовательность монтажа опалубки:

  • Установить вертикальные опорные стойки с шагом в пределах 1 м.
  • Уложить горизонтальные подпоры поверх вертикальных опор.
  • Смонтировать горизонтальный щит опалубки.
  • Отрегулировать высоту вертикальных опор таким образом, чтобы горизонтальный щит находился с верхним краем стены.
  • Установить ограждающие элементы по наружной стороне стен.

Фото 11. Монтаж сборно-разборной опалубки.jpg

Фото 11. Монтаж сборно-разборной опалубки

В конструкции СМП в качестве несъемной опалубки выступает система, состоящая из блоков и балок перекрытия:

  1. Изначально выкладываются балки с опорой на несущие стены 120-150 мм с предварительно нанесенным слоем раствора.
  2. Затем между балками укладываются специальные блоки. При этом важно обеспечить отсутствие больших зазоров между ними.

При перекрытии пролетов более 3 м нужно соорудить временные опоры с шагом 3 м. Если длина составляет 6 м, то пролет надо разделить на две равные части и расположить опорные элементы. По истечении 3 дней после заливки бетоном их можно будет демонтировать.

Фото 12. Расположение деревянных опор под конструкцией СМП длиной свыше 3 м.jpg

Фото 12. Расположение деревянных опор под конструкцией СМП длиной свыше 3 м

Монтаж арматуры

Традиционно монолитное перекрытие армируется 2-мя рядами арматурной сетки:

  • Нижняя – устанавливается на специальные пластиковые фиксаторы для обеспечения зазора между поверхностью опалубки и арматурой.

    Фото 13. Установка нижней армирующей сетки на фиксаторы.jpg

    Фото 13. Установка нижней армирующей сетки на фиксаторы

  • Верхняя – располагается тоже на расстоянии 25-30 мм от предполагаемого верхнего края бетонного основания. Укладка производится на самостоятельно изготовленные из обрезков прутков фиксаторы «птички».

Фото 14. Установка верхней сетки на фиксаторы «птички» из арматуры.jpg

Фото 14. Установка верхней сетки на фиксаторы «птички» из арматуры

Фото 15. Готовый армирующий каркас для монолитного перекрытия.jpg

Фото 15. Готовый армирующий каркас для монолитного перекрытия

Процесс армирования монолитной несущей горизонтальной конструкции показан в следующем видео:


При армировании сборно-монолитного перекрытия сетка из рифленой арматуры располагается поверх блоков и дополнительно увязывается проволокой с треугольным арматурным каркасом балки.

Фото 16. Увязывание армирующей сетки с треугольным каркасом балки.jpg

Фото 16. Увязывание армирующей сетки с треугольным каркасом балки

На следующем этапе выполняется заливка бетоном с уплотнением и разравниванием.

Фото 17. Заливка перекрытия бетоном.jpg

Фото 17. Заливка перекрытия бетоном

Главное – помнить, что армирование является неотъемлемым этапом устройства монолитных перекрытий и СМП. Оно позволяет повысить надежность, увеличить запас прочности и срок эксплуатации бетонных конструкций.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [DATE_CREATE] => 05.02.2019 14:29:30 [~DATE_CREATE] => 05.02.2019 14:29:30 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [TIMESTAMP_X] => 25.04.2019 17:18:42 [~TIMESTAMP_X] => 25.04.2019 17:18:42 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [TAGS] => [~TAGS] => [IBLOCK_SECTION_ID] => 850 [~IBLOCK_SECTION_ID] => 850 [DETAIL_PAGE_URL] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/ [~DETAIL_PAGE_URL] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/ [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [PREVIEW_PICTURE] => Array ( [ID] => 10039078 [TIMESTAMP_X] => 05.02.2019 14:29:30 [MODULE_ID] => iblock [HEIGHT] => 170 [WIDTH] => 230 [FILE_SIZE] => 36084 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/2dd [FILE_NAME] => armirovanie-plity-perekrytiya-_-monolitnoy-i-sborno_monolitnoy.jpg [ORIGINAL_NAME] => Армирование плиты перекрытия – монолитной и сборно-монолитной.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 7e7236dfda8bd545f9213752669920f7 [~src] => [SRC] => /upload/iblock/2dd/armirovanie-plity-perekrytiya-_-monolitnoy-i-sborno_monolitnoy.jpg [ALT] => Армирование плиты перекрытия – монолитной и сборно-монолитной [TITLE] => Армирование плиты перекрытия – монолитной и сборно-монолитной ) [~PREVIEW_PICTURE] => 10039078 [LANG_DIR] => / [~LANG_DIR] => / [EXTERNAL_ID] => 23174 [~EXTERNAL_ID] => 23174 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [~BUY_URL_TEMPLATE] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/?action=BUY&id=#ID# [BUY_URL_TEMPLATE] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/?action=BUY&id=#ID# [~ADD_URL_TEMPLATE] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/?action=ADD2BASKET&id=#ID# [ADD_URL_TEMPLATE] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/?action=ADD2BASKET&id=#ID# [~SUBSCRIBE_URL_TEMPLATE] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/?action=SUBSCRIBE_PRODUCT&id=#ID# [SUBSCRIBE_URL_TEMPLATE] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/?action=SUBSCRIBE_PRODUCT&id=#ID# [~COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [COMPARE_URL_TEMPLATE] => /info/?action=ADD_TO_COMPARE_LIST&id=#ID# [ACTIVE_FROM] => [ACTIVE_TO] => [CONVERT_CURRENCY] => Array ( ) [MODULES] => Array ( [iblock] => 1 [catalog] => 1 [currency] => 1 [workflow] => ) [CAT_PRICES] => Array ( ) [PRICES_ALLOW] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Армирование плиты перекрытия – монолитной и сборно-монолитной [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Армирование плиты перекрытия – монолитной и сборно-монолитной [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Как выполняется армирование плиты перекрытия? Подробно рассматриваем конструктивные особенности и технологию армирования монолитных и сборно-монолитных перекрытий. [ELEMENT_META_TITLE] => Для чего нужно выполнять армирование плиты перекрытия? ) [PROPERTIES] => Array ( [SPEC_STAT] => Array ( [ID] => 1193 [TIMESTAMP_X] => 2017-12-18 11:05:35 [IBLOCK_ID] => 16 [NAME] => Статья специалистов компании СтройПартнер [ACTIVE] => Y [SORT] => 400 [CODE] => SPEC_STAT [DEFAULT_VALUE] => N [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => SASDCheckbox [USER_TYPE_SETTINGS] => Array ( [VIEW] => Array ( [N] => N [Y] => Y ) ) [HINT] => [PROPERTY_VALUE_ID] => 125805298 [VALUE] => Y [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Y [~DESCRIPTION] => [~NAME] => Статья специалистов компании СтройПартнер [~DEFAULT_VALUE] => N ) [PRODUCTS] => Array ( [ID] => 1116 [TIMESTAMP_X] => 2017-07-19 09:56:00 [IBLOCK_ID] => 16 [NAME] => Товары [ACTIVE] => Y [SORT] => 500 [CODE] => PRODUCTS [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 39 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => Array ( [0] => 125805294 [1] => 125805295 [2] => 125805296 [3] => 125805297 [4] => 126794753 [5] => 126794754 [6] => 126794755 [7] => 126794756 [8] => 126794757 [9] => 126794758 ) [VALUE] => Array ( [0] => 3513 [1] => 6065 [2] => 12958 [3] => 6073 [4] => 6016 [5] => 6067 [6] => 6061 [7] => 6058 [8] => 6059 [9] => 13559 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => [8] => [9] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => Array ( [0] => 3513 [1] => 6065 [2] => 12958 [3] => 6073 [4] => 6016 [5] => 6067 [6] => 6061 [7] => 6058 [8] => 6059 [9] => 13559 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => [5] => [6] => [7] => [8] => [9] => ) [~NAME] => Товары [~DEFAULT_VALUE] => ) [ARTICLES] => Array ( [ID] => 1117 [TIMESTAMP_X] => 2017-07-19 09:56:59 [IBLOCK_ID] => 16 [NAME] => Статьи [ACTIVE] => Y [SORT] => 500 [CODE] => ARTICLES [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 16 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Статьи [~DEFAULT_VALUE] => ) [OLD_URL] => Array ( [ID] => 1118 [TIMESTAMP_X] => 2017-07-21 18:18:50 [IBLOCK_ID] => 16 [NAME] => Старый URL [ACTIVE] => Y [SORT] => 500 [CODE] => OLD_URL [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [TMP_ID] => [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [PROPERTY_VALUE_ID] => [VALUE] => [DESCRIPTION] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [~VALUE] => [~DESCRIPTION] => [~NAME] => Старый URL [~DEFAULT_VALUE] => ) ) [DISPLAY_PROPERTIES] => Array ( ) [BACKGROUND_IMAGE] => [PRODUCT_PROPERTIES] => Array ( ) [PRODUCT_PROPERTIES_FILL] => Array ( ) [MORE_PHOTO] => Array ( ) [LINKED_ELEMENTS] => Array ( ) [SECTION] => Array ( [ID] => 850 [~ID] => 850 [TIMESTAMP_X] => 13.02.2019 10:50:04 [~TIMESTAMP_X] => 13.02.2019 10:50:04 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [DATE_CREATE] => 13.02.2019 10:50:04 [~DATE_CREATE] => 13.02.2019 10:50:04 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Перекрытия [~NAME] => Перекрытия [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 21 [~LEFT_MARGIN] => 21 [RIGHT_MARGIN] => 22 [~RIGHT_MARGIN] => 22 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [~SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [CODE] => perekrytiya [~CODE] => perekrytiya [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/perekrytiya/ [~SECTION_PAGE_URL] => /info/perekrytiya/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [PATH] => Array ( [0] => Array ( [ID] => 850 [~ID] => 850 [TIMESTAMP_X] => 2019-02-13 10:50:04 [~TIMESTAMP_X] => 2019-02-13 10:50:04 [MODIFIED_BY] => 1367098 [~MODIFIED_BY] => 1367098 [DATE_CREATE] => 2019-02-13 10:50:04 [~DATE_CREATE] => 2019-02-13 10:50:04 [CREATED_BY] => 1367098 [~CREATED_BY] => 1367098 [IBLOCK_ID] => 16 [~IBLOCK_ID] => 16 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [NAME] => Перекрытия [~NAME] => Перекрытия [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 21 [~LEFT_MARGIN] => 21 [RIGHT_MARGIN] => 22 [~RIGHT_MARGIN] => 22 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [~SEARCHABLE_CONTENT] => ПЕРЕКРЫТИЯ [CODE] => perekrytiya [~CODE] => perekrytiya [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /info/ [~LIST_PAGE_URL] => /info/ [SECTION_PAGE_URL] => /info/perekrytiya/ [~SECTION_PAGE_URL] => /info/perekrytiya/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => special_offers [~IBLOCK_CODE] => special_offers [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Перекрытия [SECTION_META_KEYWORDS] => [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Перекрытия [ELEMENT_META_TITLE] => Перекрытия [ELEMENT_META_KEYWORDS] => [ELEMENT_META_DESCRIPTION] => Перекрытия ) ) ) ) [PRICE_MATRIX] => [PRICES] => Array ( ) [MIN_PRICE] => [CAN_BUY] => [~BUY_URL] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/?action=BUY&id=23174 [BUY_URL] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/?action=BUY&id=23174 [~ADD_URL] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/?action=ADD2BASKET&id=23174 [ADD_URL] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/?action=ADD2BASKET&id=23174 [LINK_URL] => link.php?PARENT_ELEMENT_ID=23174 [~SUBSCRIBE_URL] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/?action=SUBSCRIBE_PRODUCT&id=23174 [SUBSCRIBE_URL] => /info/perekrytiya/armirovanie-plity-perekrytiya-monolitnoj-i-sborno-monolitnoj/?action=SUBSCRIBE_PRODUCT&id=23174 [OFFERS] => Array ( ) [counterData] => Array ( [item] => eyJwcm9kdWN0X2lkIjoiMjMxNzQiLCJpYmxvY2tfaWQiOjE2LCJwcm9kdWN0X3RpdGxlIjoiXHUwNDEwXHUwNDQwXHUwNDNjXHUwNDM4XHUwNDQwXHUwNDNlXHUwNDMyXHUwNDMwXHUwNDNkXHUwNDM4XHUwNDM1IFx1MDQzZlx1MDQzYlx1MDQzOFx1MDQ0Mlx1MDQ0YiBcdTA0M2ZcdTA0MzVcdTA0NDBcdTA0MzVcdTA0M2FcdTA0NDBcdTA0NGJcdTA0NDJcdTA0MzhcdTA0NGYgXHUyMDEzIFx1MDQzY1x1MDQzZVx1MDQzZFx1MDQzZVx1MDQzYlx1MDQzOFx1MDQ0Mlx1MDQzZFx1MDQzZVx1MDQzOSBcdTA0MzggXHUwNDQxXHUwNDMxXHUwNDNlXHUwNDQwXHUwNDNkXHUwNDNlLVx1MDQzY1x1MDQzZVx1MDQzZFx1MDQzZVx1MDQzYlx1MDQzOFx1MDQ0Mlx1MDQzZFx1MDQzZVx1MDQzOSIsImNhdGVnb3J5X2lkIjoiODUwIiwiY2F0ZWdvcnkiOnsiODUwIjoiXHUwNDFmXHUwNDM1XHUwNDQwXHUwNDM1XHUwNDNhXHUwNDQwXHUwNDRiXHUwNDQyXHUwNDM4XHUwNDRmIn0sInByaWNlIjpudWxsLCJjdXJyZW5jeSI6bnVsbH0= [user_id] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { return BX.message("USER_ID") ? BX.message("USER_ID") : 0; } ) [recommendation] => Bitrix\Main\Text\JsExpression Object ( [expression:protected] => function() { var rcmId = ""; var cookieValue = BX.getCookie("stp_RCM_PRODUCT_LOG"); var productId = 23174; var cItems = [], cItem; if (cookieValue) { cItems = cookieValue.split('.'); } var i = cItems.length; while (i--) { cItem = cItems[i].split('-'); if (cItem[0] == productId) { rcmId = cItem[1]; break; } } return rcmId; } ) [v] => 2 ) [SHOW_COUNTER] => 754 [PRODUCTS] => Array ( [0] => 3513 [1] => 6065 [2] => 12958 [3] => 6073 [4] => 6016 [5] => 6067 [6] => 6061 [7] => 6058 [8] => 6059 [9] => 13559 ) [ARTICLES] => )
СтройПартнер 8 (495) 215-00-80

Использование железобетонных изделий для устройства горизонтальных несущих и ограждающих межэтажных конструкций не всегда возможно или целесообразно с экономической точки зрения. Особенно актуально это при необходимости перекрыть пролеты нестандартной конфигурации. В подобных случаях отдают предпочтение монолитным или сборно-монолитным (СМП) конструкциям. Здесь важно учитывать, что придется обязательно выполнять армирование плиты перекрытия.

Армирование плиты перекрытия – монолитной и сборно-монолитной.jpg

Преимущества армированных плит перекрытия

Армирование монолитной плиты перекрытия производится с целью увеличения ее устойчивости к прогибу. Совместная работа армирующего каркаса и бетона, надежно соединенных между собой, обеспечивает более качественное восприятие несущими конструкциями растягивающих напряжений.

Фото 1. Процесс устройства монолитной конструкции.jpg

Фото 1. Процесс устройства монолитной конструкции

Преимущества устройства монолитных плит перекрытия с арматурой:

  • Возможность реализации любых проектных решений.
  • В качестве опорных элементов могут выступать не только стены здания, но и колонны.
  • Цельная железобетонная конструкция отличается повышенными прочностными характеристиками и жесткостью.
  • Монолитное перекрытие способствует равномерному распределению нагрузок с последующей их передачей на несущие стены и фундамент здания.

Но имеет монолит и недостатки, основным из которых является большая трудоемкость процесса. Также в ходе застывания бетона за ним нужен специальный уход – укрыть пленкой, мешковиной или другим материалом для предупреждения быстрого испарения влаги, регулярно увлажнять, первые 2 недели не нагружать поверхность плиты.

Сборно-монолитные перекрытия по сравнению с монолитными обладают большим количеством преимуществ – в частности это гораздо меньший вес и повышенные теплоизоляционные и шумоизоляционные характеристики.

Рисунок 2. Внешний вид СМП.jpg

Рисунок 2. Внешний вид СМП

Подробнее конструкция и устройства СМП рассмотрено в следующем видео:


Конструктивные особенности

Монолитное перекрытие представляет собой цельную железобетонную конструкцию, которая сооружается с применением опалубки. Толщина таких конструкций обычно не превышает 200 мм, что обусловлено их большим весом.

Рисунок 3. Конструкция монолитного перекрытия.jpg

Рисунок 3. Конструкция монолитного перекрытия

СМП – более современные и легкий вид перекрытия. Состоит из продольных балок перекрытия, между которыми укладываются специальные блоки. В результате получается несъемная опалубка, армирующаяся впоследствии и заливающаяся бетоном. Толщина бетонной основы поверх блоков обычно составляет в пределах 50 мм.

Рисунок 4. Конструкция сборно-монолитного перекрытия.jpg

Рисунок 4. Конструкция сборно-монолитного перекрытия

Армирование монолитных железобетонных (жб) плит и сборно-монолитных перекрытий является обязательным процессом. Но конструкции их армирующих каркасов отличаются между собой и имеют свои конструктивные особенности.

Конструктивные особенности армирования:

  1. Монолит – в зависимости от предполагаемых нагрузок и толщины будущей плиты, армирование может выполняться в 1 (до 150 мм) или 2 слоя (более 150 мм). Арматурная сетка располагается в толще бетона (примерно на 20-30 мм), чтобы исключить ее контакт с воздухом и образование коррозии.

    Рисунок 5. Армирование плиты перекрытия – чертеж.jpg

    Рисунок 5. Армирование плиты перекрытия – чертеж

  2. СМП – армирующая сетка укладывается в один ряд поверх блоков, уложенных на балки перекрытия с небольшим зазором, который обеспечивается благодаря выступающему треугольному каркасу балок перекрытия.

    Фото 6. Армирующая сетка в конструкции СМП.jpg

    Фото 6. Армирующая сетка в конструкции СМП

Армирование плиты перекрытия: чертежи и схемы

Существует несколько общих правил того, как армировать плиту перекрытия:

  1. Для этих целей, как правило, применяется рифленая арматура сечением 8-12 мм в зависимости от габаритов перекрываемого пролета. При устройстве монолитных конструкций нижнюю сетку можно сделать из толстых прутков, верхнюю – из более тонких стержней.
  2. Размер ячеек армирующей сетки обычно составляет 150х150 или 200х200 мм.

    Фото 7. Готовый армирующий каркас монолитной плиты перекрытия.jpg

    Фото 7. Готовый армирующий каркас монолитной плиты перекрытия

  3. Соединение арматуры между собой производится с помощью вязальной проволоки диаметром 1,2-1,6 мм.
  4. Соединять прутки электросваркой не допускается, так как это нарушает структуру металла в местах сварки и снижает несущую способность конструкций.

    Рисунок 8. Чертеж армирования монолитной плиты перекрытия.jpg

    Рисунок 8. Чертеж армирования монолитной плиты перекрытия

Еще один важный момент – схема армирования плиты перекрытия разрабатывается обязательно с учетом глубины опирания на несущие конструкции. Она должна составлять в пределах 100-150 мм в зависимости от материала, из которого возведена «коробка» здания.

Рисунок 9. Расположение арматуры в сборно-монолитной плите перекрытия.jpg

Рисунок 9. Расположение арматуры в сборно-монолитной плите перекрытия

Порядок армирования

Технология работ заключается в предварительном сооружении опалубки, заделке щелей, через которые может просачиваться бетон, нарезке арматуры с последующей ее увязкой в армирующую сетку с размером ячеек 200х200 мм и заливке бетоном. Рассмотрим на примере армирование плит перекрытия монолитного и сборно-монолитного типа.

Устройство опалубки

Для самостоятельного сооружения опалубки под монолитную конструкцию обычно используют листы фанеры или OSB толщиной 20 мм или более. Также будут нужны горизонтальные подпоры и вертикальные опоры – подойдут брус, швеллера, двутавры. Однако гораздо выгоднее арендовать сборно-разборную конструкцию с телескопическими опорами.

Фото 10. Заводская сборно-разборная опалубка с регулируемыми по высоте опорами.jpg

Фото 10. Заводская сборно-разборная опалубка с регулируемыми по высоте опорами

Последовательность монтажа опалубки:

  • Установить вертикальные опорные стойки с шагом в пределах 1 м.
  • Уложить горизонтальные подпоры поверх вертикальных опор.
  • Смонтировать горизонтальный щит опалубки.
  • Отрегулировать высоту вертикальных опор таким образом, чтобы горизонтальный щит находился с верхним краем стены.
  • Установить ограждающие элементы по наружной стороне стен.

Фото 11. Монтаж сборно-разборной опалубки.jpg

Фото 11. Монтаж сборно-разборной опалубки

В конструкции СМП в качестве несъемной опалубки выступает система, состоящая из блоков и балок перекрытия:

  1. Изначально выкладываются балки с опорой на несущие стены 120-150 мм с предварительно нанесенным слоем раствора.
  2. Затем между балками укладываются специальные блоки. При этом важно обеспечить отсутствие больших зазоров между ними.

При перекрытии пролетов более 3 м нужно соорудить временные опоры с шагом 3 м. Если длина составляет 6 м, то пролет надо разделить на две равные части и расположить опорные элементы. По истечении 3 дней после заливки бетоном их можно будет демонтировать.

Фото 12. Расположение деревянных опор под конструкцией СМП длиной свыше 3 м.jpg

Фото 12. Расположение деревянных опор под конструкцией СМП длиной свыше 3 м

Монтаж арматуры

Традиционно монолитное перекрытие армируется 2-мя рядами арматурной сетки:

  • Нижняя – устанавливается на специальные пластиковые фиксаторы для обеспечения зазора между поверхностью опалубки и арматурой.

    Фото 13. Установка нижней армирующей сетки на фиксаторы.jpg

    Фото 13. Установка нижней армирующей сетки на фиксаторы

  • Верхняя – располагается тоже на расстоянии 25-30 мм от предполагаемого верхнего края бетонного основания. Укладка производится на самостоятельно изготовленные из обрезков прутков фиксаторы «птички».

Фото 14. Установка верхней сетки на фиксаторы «птички» из арматуры.jpg

Фото 14. Установка верхней сетки на фиксаторы «птички» из арматуры

Фото 15. Готовый армирующий каркас для монолитного перекрытия.jpg

Фото 15. Готовый армирующий каркас для монолитного перекрытия

Процесс армирования монолитной несущей горизонтальной конструкции показан в следующем видео:


При армировании сборно-монолитного перекрытия сетка из рифленой арматуры располагается поверх блоков и дополнительно увязывается проволокой с треугольным арматурным каркасом балки.

Фото 16. Увязывание армирующей сетки с треугольным каркасом балки.jpg

Фото 16. Увязывание армирующей сетки с треугольным каркасом балки

На следующем этапе выполняется заливка бетоном с уплотнением и разравниванием.

Фото 17. Заливка перекрытия бетоном.jpg

Фото 17. Заливка перекрытия бетоном

Главное – помнить, что армирование является неотъемлемым этапом устройства монолитных перекрытий и СМП. Оно позволяет повысить надежность, увеличить запас прочности и срок эксплуатации бетонных конструкций.

Использование железобетонных изделий для устройства горизонтальных несущих и ограждающих межэтажных конструкций не всегда возможно или целесообразно с экономической точки зрения. Особенно актуально это при необходимости перекрыть пролеты нестандартной конфигурации. В подобных случаях отдают предпочтение монолитным или сборно-монолитным (СМП) конструкциям. Здесь важно учитывать, что придется обязательно выполнять армирование плиты перекрытия.

Армирование плиты перекрытия – монолитной и сборно-монолитной.jpg

Преимущества армированных плит перекрытия

Армирование монолитной плиты перекрытия производится с целью увеличения ее устойчивости к прогибу. Совместная работа армирующего каркаса и бетона, надежно соединенных между собой, обеспечивает более качественное восприятие несущими конструкциями растягивающих напряжений.

Фото 1. Процесс устройства монолитной конструкции.jpg

Фото 1. Процесс устройства монолитной конструкции

Преимущества устройства монолитных плит перекрытия с арматурой:

  • Возможность реализации любых проектных решений.
  • В качестве опорных элементов могут выступать не только стены здания, но и колонны.
  • Цельная железобетонная конструкция отличается повышенными прочностными характеристиками и жесткостью.
  • Монолитное перекрытие способствует равномерному распределению нагрузок с последующей их передачей на несущие стены и фундамент здания.

Но имеет монолит и недостатки, основным из которых является большая трудоемкость процесса. Также в ходе застывания бетона за ним нужен специальный уход – укрыть пленкой, мешковиной или другим материалом для предупреждения быстрого испарения влаги, регулярно увлажнять, первые 2 недели не нагружать поверхность плиты.

Сборно-монолитные перекрытия по сравнению с монолитными обладают большим количеством преимуществ – в частности это гораздо меньший вес и повышенные теплоизоляционные и шумоизоляционные характеристики.

Рисунок 2. Внешний вид СМП.jpg

Рисунок 2. Внешний вид СМП

Подробнее конструкция и устройства СМП рассмотрено в следующем видео:


Конструктивные особенности

Монолитное перекрытие представляет собой цельную железобетонную конструкцию, которая сооружается с применением опалубки. Толщина таких конструкций обычно не превышает 200 мм, что обусловлено их большим весом.

Рисунок 3. Конструкция монолитного перекрытия.jpg

Рисунок 3. Конструкция монолитного перекрытия

СМП – более современные и легкий вид перекрытия. Состоит из продольных балок перекрытия, между которыми укладываются специальные блоки. В результате получается несъемная опалубка, армирующаяся впоследствии и заливающаяся бетоном. Толщина бетонной основы поверх блоков обычно составляет в пределах 50 мм.

Рисунок 4. Конструкция сборно-монолитного перекрытия.jpg

Рисунок 4. Конструкция сборно-монолитного перекрытия

Армирование монолитных железобетонных (жб) плит и сборно-монолитных перекрытий является обязательным процессом. Но конструкции их армирующих каркасов отличаются между собой и имеют свои конструктивные особенности.

Конструктивные особенности армирования:

  1. Монолит – в зависимости от предполагаемых нагрузок и толщины будущей плиты, армирование может выполняться в 1 (до 150 мм) или 2 слоя (более 150 мм). Арматурная сетка располагается в толще бетона (примерно на 20-30 мм), чтобы исключить ее контакт с воздухом и образование коррозии.

    Рисунок 5. Армирование плиты перекрытия – чертеж.jpg

    Рисунок 5. Армирование плиты перекрытия – чертеж

  2. СМП – армирующая сетка укладывается в один ряд поверх блоков, уложенных на балки перекрытия с небольшим зазором, который обеспечивается благодаря выступающему треугольному каркасу балок перекрытия.

    Фото 6. Армирующая сетка в конструкции СМП.jpg

    Фото 6. Армирующая сетка в конструкции СМП

Армирование плиты перекрытия: чертежи и схемы

Существует несколько общих правил того, как армировать плиту перекрытия:

  1. Для этих целей, как правило, применяется рифленая арматура сечением 8-12 мм в зависимости от габаритов перекрываемого пролета. При устройстве монолитных конструкций нижнюю сетку можно сделать из толстых прутков, верхнюю – из более тонких стержней.
  2. Размер ячеек армирующей сетки обычно составляет 150х150 или 200х200 мм.

    Фото 7. Готовый армирующий каркас монолитной плиты перекрытия.jpg

    Фото 7. Готовый армирующий каркас монолитной плиты перекрытия

  3. Соединение арматуры между собой производится с помощью вязальной проволоки диаметром 1,2-1,6 мм.
  4. Соединять прутки электросваркой не допускается, так как это нарушает структуру металла в местах сварки и снижает несущую способность конструкций.

    Рисунок 8. Чертеж армирования монолитной плиты перекрытия.jpg

    Рисунок 8. Чертеж армирования монолитной плиты перекрытия

Еще один важный момент – схема армирования плиты перекрытия разрабатывается обязательно с учетом глубины опирания на несущие конструкции. Она должна составлять в пределах 100-150 мм в зависимости от материала, из которого возведена «коробка» здания.

Рисунок 9. Расположение арматуры в сборно-монолитной плите перекрытия.jpg

Рисунок 9. Расположение арматуры в сборно-монолитной плите перекрытия

Порядок армирования

Технология работ заключается в предварительном сооружении опалубки, заделке щелей, через которые может просачиваться бетон, нарезке арматуры с последующей ее увязкой в армирующую сетку с размером ячеек 200х200 мм и заливке бетоном. Рассмотрим на примере армирование плит перекрытия монолитного и сборно-монолитного типа.

Устройство опалубки

Для самостоятельного сооружения опалубки под монолитную конструкцию обычно используют листы фанеры или OSB толщиной 20 мм или более. Также будут нужны горизонтальные подпоры и вертикальные опоры – подойдут брус, швеллера, двутавры. Однако гораздо выгоднее арендовать сборно-разборную конструкцию с телескопическими опорами.

Фото 10. Заводская сборно-разборная опалубка с регулируемыми по высоте опорами.jpg

Фото 10. Заводская сборно-разборная опалубка с регулируемыми по высоте опорами

Последовательность монтажа опалубки:

  • Установить вертикальные опорные стойки с шагом в пределах 1 м.
  • Уложить горизонтальные подпоры поверх вертикальных опор.
  • Смонтировать горизонтальный щит опалубки.
  • Отрегулировать высоту вертикальных опор таким образом, чтобы горизонтальный щит находился с верхним краем стены.
  • Установить ограждающие элементы по наружной стороне стен.

Фото 11. Монтаж сборно-разборной опалубки.jpg

Фото 11. Монтаж сборно-разборной опалубки

В конструкции СМП в качестве несъемной опалубки выступает система, состоящая из блоков и балок перекрытия:

  1. Изначально выкладываются балки с опорой на несущие стены 120-150 мм с предварительно нанесенным слоем раствора.
  2. Затем между балками укладываются специальные блоки. При этом важно обеспечить отсутствие больших зазоров между ними.

При перекрытии пролетов более 3 м нужно соорудить временные опоры с шагом 3 м. Если длина составляет 6 м, то пролет надо разделить на две равные части и расположить опорные элементы. По истечении 3 дней после заливки бетоном их можно будет демонтировать.

Фото 12. Расположение деревянных опор под конструкцией СМП длиной свыше 3 м.jpg

Фото 12. Расположение деревянных опор под конструкцией СМП длиной свыше 3 м

Монтаж арматуры

Традиционно монолитное перекрытие армируется 2-мя рядами арматурной сетки:

  • Нижняя – устанавливается на специальные пластиковые фиксаторы для обеспечения зазора между поверхностью опалубки и арматурой.

    Фото 13. Установка нижней армирующей сетки на фиксаторы.jpg

    Фото 13. Установка нижней армирующей сетки на фиксаторы

  • Верхняя – располагается тоже на расстоянии 25-30 мм от предполагаемого верхнего края бетонного основания. Укладка производится на самостоятельно изготовленные из обрезков прутков фиксаторы «птички».

Фото 14. Установка верхней сетки на фиксаторы «птички» из арматуры.jpg

Фото 14. Установка верхней сетки на фиксаторы «птички» из арматуры

Фото 15. Готовый армирующий каркас для монолитного перекрытия.jpg

Фото 15. Готовый армирующий каркас для монолитного перекрытия

Процесс армирования монолитной несущей горизонтальной конструкции показан в следующем видео:


При армировании сборно-монолитного перекрытия сетка из рифленой арматуры располагается поверх блоков и дополнительно увязывается проволокой с треугольным арматурным каркасом балки.

Фото 16. Увязывание армирующей сетки с треугольным каркасом балки.jpg

Фото 16. Увязывание армирующей сетки с треугольным каркасом балки

На следующем этапе выполняется заливка бетоном с уплотнением и разравниванием.

Фото 17. Заливка перекрытия бетоном.jpg

Фото 17. Заливка перекрытия бетоном

Главное – помнить, что армирование является неотъемлемым этапом устройства монолитных перекрытий и СМП. Оно позволяет повысить надежность, увеличить запас прочности и срок эксплуатации бетонных конструкций.

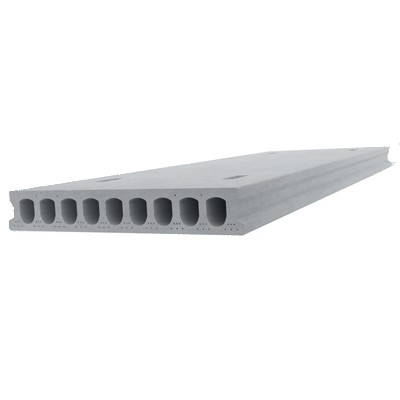

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной...
От 10008 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино...
От 7272 руб/шт
Подробнее
© СтройПартнер | st-par.ru

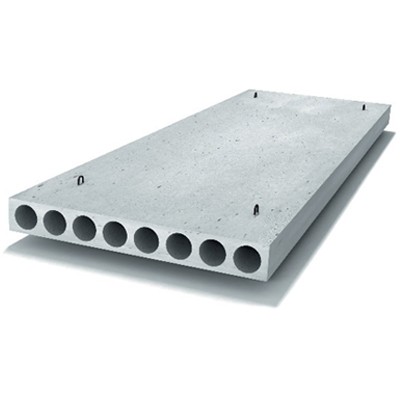

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино...
От 5251 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной...
От 4564 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино...
От 12047 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино...
От 6536 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино...
От 8081 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино...
От 8562 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной...
От 8149 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино...
От 3744 руб/шт
Подробнее
© СтройПартнер | st-par.ru
Эта статья из рубрики: Перекрытия

Рекомендуемые товары из нашего каталога:

Статьи наших специалистов

Для корректного отображения сайта на Вашем устройстве поверните его или воспользуйтесь полной версией

Товар добавлен в корзину
