Наименее трудоемким и затратным способом устройства горизонтальных несущих и ограждающих конструкций в зданиях разного назначения является монтаж плит перекрытия. Железобетонные изделия производятся различных видов по назначению, размерам и технико-эксплуатационным характеристикам. Благодаря большому выбору с их помощью можно перекрыть пролет практических любых габаритов. Но главное – правильно выполнить укладку строго в соответствии со строительными нормами и с учетом материала стен.
Преимущества и недостатки плит перекрытия
Железобетонные плиты перекрытия укладываются на несущие стены и служат для разделения этажей, а также восприятия и передачи постоянных и временных нагрузок на другие элементы строения – стены, колонны, балки и т.п. Эти изделия пользуются большим спросом как жилищном, так и в промышленном строительстве, что обусловлено множеством преимуществ.

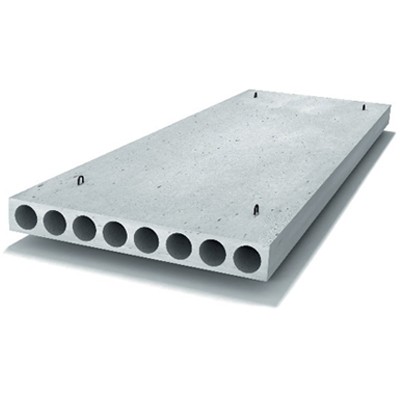

Фото 1. Многопустотные плиты перекрытия
Обычно в строительстве применяются пустотные плиты, технологические отверстия в которых могут иметь разный диаметр и проходят по всей их длине. Поэтому рассмотрим основные плюсы многопустотных изделий:
- Небольшой вес – они обладают меньшей массой по сравнению с монолитными конструкциями и минимизируют нагрузки на фундамент.
- Повышенная несущая способность – в сравнении с деревянными и сборными перекрытиями. Обеспечивается высокой прочностью бетона и наличием армирующего каркаса в конструкции.
- Более высокие показатели шумо- и теплоизоляции – воздух в пустотах выступает дополнительной изоляцией от проникновения шума и холода.
- Невысокая стоимость и трудоемкость по сравнению с устройством монолитных перекрытий.
Из недостатков можно отметить необходимость в привлечении автокрана для монтажа плит перекрытия, а также ограничение по использованию плит только для перекрытия прямоугольной формы. В случае иных форм – придется устраивать монолитные участки.
Основные типы железобетонных плит перекрытия
Таблица 1. Разновидности пустотных плит
|
Название |
Внешний вид |
Особенности |
|
ПК и ПНО |
|
ПК – универсальные плиты толщиной 220 мм. ПНО – облегченные (160 мм) для малоэтажного строительства. Производятся по старой опалубочной технологии – в специальные формы укладывается армирующий каркас и пустотообразователи, заливается бетон, производится уплотнение специальным виброоборудованием. |
|
ПБ, 3,1ПБ и 1,6 ПБ |
|
ПБ – стандартные изделия толщиной 220 мм. 3,1ПБ и 1,6 ПБ – облегченные плиты высотой 160 мм, предназначенные для применения в малоэтажном строительстве. Изготовляются согласно современной безопалубочной технологии – на специализированной конвейерной линии. Получившаяся плита-полуфабрикат разрезается на плиты нужных габаритов. |
Также заводами выпускаются ребристые изделия, которые отличаются наличием продольных ребер жесткости, проходящих по всей длине. Подобные ЖБИ обладают повышенной стойкостью к вибрационным нагрузкам, поэтому применяются в основном при строительстве зданий в сейсмоактивной местности.
Рисунок 2. Ребристые железобетонные изделия
Особенности монтажа плит перекрытия на стены из разных материалов
Многие начинающие строители задаются вопросом, как правильно укладывать плиты перекрытия на несущие стены. Здесь многое зависит от материала, из которого возведена «коробка» здания, поэтому рассмотрим подробнее особенности монтажа на конструкции из кирпича, поризованных, керамзитобетонных и газобетонных блоков.
Кирпичные стены
Раскладка плит перекрытия на кирпичные и бетонные стены может производиться непосредственно на опорную плоскость несущих конструкций на цементно-песчаный раствор толщиной до 20 мм. Но при укладке на стены из кирпича важно учитывать глубину опирания – оптимальным значением является 120 мм.
Рисунок 3. Схемы правильной и неправильной укладки железобетонных изделий
Стеновые конструкции из керамзитобетонных блоков
Более сложным является вопрос о том, как правильно класть плиты перекрытия на стены из керамзитобетона. Эти блоки обладают меньшей прочностью, чем рядовой кирпич, поэтому строительными нормами и правилами регламентирована необходимость предварительного устройства армопояса толщиной 150-200 мм поверх несущих конструкций. Монолитная железобетонная лента непосредственно под плитой обеспечит более равномерное распределение нагрузок.
Рисунок 4. Армопояс поверх стен и керамзитобетонных блоков
Установка плит перекрытия производится после набора монолитным поясом достаточной прочности. Оптимальная глубина опирания составляет 100-150 мм.
«Коробка» из газобетона
Технология укладки плит перекрытия на конструкции из газобетона тоже предполагает необходимость устройства горизонтального армирующего пояса по всем несущим стенам для равномерного распределения нагрузок.
Фото 5. Монтаж пустотных ЖБИ на стены из газобетонных блоков
Зона опирания вглубь стены должна составлять в пределах 100-170 мм в зависимости от способа выполнения армопояса и длины монтируемых изделий.
Стены из поризованных блоков
Правильная укладка плит перекрытия на конструкции из поризованных блоков подразумевает расположение железобетонных изделий на, так называемую «растворную постель» – слой раствора толщиной 30 мм, армированный сеткой с размерами ячейки 50х50 мм из проволоки диаметром 4 мм.
Фото 6. Монтаж ЖБИ на слой раствора, армированный сеткой
Существует еще один способ раскладки. Перед тем, как укладывать плиты перекрытия, нужно сделать 3 прокладных ряда армированной кладки из полнотелого кирпича соответствующей марки, на которые и будут монтироваться железобетонные изделия.
Глубина опирания в обоих случаях должна равняться 120 мм.
Рисунок 7. Схема укладки плиты на конструкции из крупноформатных керамических блоков
Технология укладки
Плиты перекрытия монтируются автокраном, но перед этим выполняется их доставка и складирование на объекте, что тоже требует соблюдения определенных правил. Ведь неправильная транспортировка и игнорирование требований, выдвигаемых к их хранению, являются основными причинами образования трещин и механических повреждений на ответственных железобетонных изделиях.
Складирование плит
Складирование железобетонных изделий для последующей перевозки или длительного хранения производится с соблюдением следующих требований:
- Плиты укладываются обязательно с использованием прокладочных брусков, размещение друг на друга не допускается.
Фото 8. Правильная транспортировка плит
- Деревянные подкладки располагаются по ширине ЖБИ с обеих сторон на расстоянии не меньше 200 мм и строго вертикально друг над другом.
- Нижнее изделие укладывается на брус большего сечения, чтобы увеличить расстояние до поверхности земли.
- При укладке большого количества ЖБИ высота штабеля е должна быть более 2,5 м.
Рисунок 9. Правила складирования изделий
Опирание плит
Глубина опирания и особенности укладки многопустотных ЖБИ на стеновые конструкции из разных материалов были рассмотрены выше. Единственное, что важно еще раз отметить – при разработке проектно-технической документации конструкторы задают стандартное значение, которое равняется 120 мм.
Рисунок 10. Неправильное опирание – укладка выполнена на облегченную колодцевую (а не на сплошную) кладку без обеспечения оптимальной зоны опоры
Обычно проектировщики при определении расположения несущих стен отталкиваются от стандартных размеров плит – берут стандартную длину и вычитают из нее 240 мм (глубина опирания изделия по двум сторонам). В результате получается, что ЖБИ ложатся на стеновые конструкции с обеспечением оптимальной величины опирания.
Фото 11. Правильное опирание плит на стеновые конструкции
Разделение на части
Важно правильно выполнить раскладку плит перекрытия по пролету. Для этого нужно знать точную длину и ширину перекрываемого участка. По габаритным размерам рассчитать количество изделий с подходящими параметрами не составит труда.
Рисунок 12. План раскладки, составленный своими руками
Железобетонные плиты выпускаются шириной от 1 до 1,8 м, а максимальная длина в зависимости от разновидности может составлять до 10,8 м.
Рисунок 13. Пример чертежа по раскладке ЖБИ из проектно-технической документации на строительство
План раскладки должен включать расположение дымоходов, вентиляционных каналов и других коммуникаций при их наличии. Также на схеме нужно отдельно указывать монолитные участки, поскольку они будут заливаться непосредственно на месте выполнения строительных работ.
Укладка перекрытий
Монтаж выполняется в несколько этапов:
- Подготовительные работы – начинаются еще в момент кладки последнего ряда или заливки армопояса. Для минимизации допустимого прогиба надо обеспечить идеальный горизонтальный уровень стен, на которые будет производиться укладка. Поверхность стеновых конструкций нужно тщательно очистить от остатков раствора и мусора. При укладывании изделий на фундамент требуется проверить качество гидроизоляционного слоя.
Фото 14. Укладка плит на гидроизолированный фундамент
- Приготовление раствора – цементно-песчаная смесь готовится в соотношении 1:3 (1 часть цемента и 3 части песка) и должна иметь густую консистенцию. «Растворная постель» накладывается толщиной от 15 до 30 мм сразу для одной или нескольких плит в зависимости от опыта монтажников. После разравнивания слоя раствора в него утапливается армирующая сетка или продольная арматура.
Фото 15. Нанесение слоя раствора для монтажа перекрытия
- Монтаж железобетонных изделий – укладка обычно начинается с ближайшего от автокрана угла или же с тех стен, где имеются вентиляционные каналы. Строповка ЖБИ выполняется 2-мя монтажниками, крепление производится с помощью специальных грузозахватных приспособлений либо крюками строп за монтажные скобы. Разворот плит осуществляется баграми, при этом любые манипуляции допускаются только во время их нахождения в подвешенном состоянии.
Фото 16. Укладка железобетонной плиты
- Выравнивание положения плиты – производится с обеих сторон при натянутых стропах в процессе опускания ЖБИ на основание. После укладки корректировка допускается только относительно оси стены в течение первых минут. Для этого применяются ломы. После монтажа стропы ослабляются и можно переходить к установке следующей конструкции.
- Анкеровка – предполагает наличие продольных диагональных и поперечных П-образных связей, которые выполняются из гладкой арматуры сечением 8-10 мм. Связь со стенами обеспечивается Г-образными анкерами с загибом длиной 400-500 мм.
Рисунок 17. Схема анкеровки плит
Подробнее технология монтажа рассмотрена в следующем видео:
Резка плит
Бывают ситуации, когда цельную плиту уложить нет возможности или в уже уложенном изделии нужно сделать проем. В данном случае многие строители прибегают к резке железобетонной конструкции. Хотим сразу отметить, что самостоятельно резать ЖБИ специалисты не рекомендуют – это травмоопасно и может привести к снижению регламентированной прочности. Наши специалисты рекомендуют заказывать подобные услуги на заводе-изготовителе.
Однако не всегда все складывается так, как нам того хочется, и приходится разрезать плиты уже на объекте во время строительства. Для этого понадобится болгарка с кругом по бетону, автоген для резания арматуры и кувалда.
Фото 18. Специальное алмазное оборудование для резки ЖБИ
Последовательность действий следующая:
- произвести разметку;
- под плиту положить жесткую опору в соответствии с разметкой;
- по намеченной линии сделать надрез болгаркой;
- выбить кувалдой бетон, начиная с пустот;
- осторожно срезать арматуру автогеном, чтобы она не потеряла сцепления с бетоном;
- заполнить пустоты ЖБИ саморасширяющимся раствором на глубину не менее 200 мм.
Заделка пустот в плитах и стыков между ними
Опытные строители рекомендуют тщательно заделывать любые отверстия в плитах перекрытия, включая пустоты по их торцам. Традиционно это выполняется с использованием цементно-песчаного раствора.
Фото 19. Заделка пустот половинками керамического кирпича
Стыки между расположенными рядом железобетонными изделиями могут заделываться несколькими способами в зависимости от размеров щели:
- Малый зазор (до 20 мм) – тщательно заполняется и замазывается цементной смесью.
Фото 20. Заполнение небольшой щели раствором
- Шов средних размеров (от 20 мм) – заделывается раствором густой консистенции, рекомендуется дополнительное продольное армирование.
Фото 21. Заделка средних по размеру зазоров
- Большие стыки и недостающие фрагменты перекрытий – заделываются путем бетонирования монолитного фрагмента с обязательным его армированием. Зазоры закладываются провисающим армирующим каркасом, снизу подвязывается опалубка, пространство заполняется бетоном.
Рисунок 22. Армирование недостающего фрагмента при устройстве перекрытия
Возможные сложности и полезные советы
При укладке плит на кирпичные стены последний ряд кладки должен быть тычковым изнутри здания. Армопояс поверх стеновых конструкций из газобетонных, керамзитобетонных или поризованных блоков может выполняться путем заливки бетона в самостоятельно изготовленную опалубку или специальные U-образные элементы, которые выкладываются по всему периметру «коробки» с обязательным армированием.
Фото 23. Армированная опалубка из U-блоков для устройства армопояса
Заделка пустот в плитах, как правило, производится только с той стороны, которая будет выходить наружу здания. Это нужно для предотвращения промерзания конструкции. Заделывать технологические отверстия удобнее до монтажа на стены, когда к железобетонному изделию имеется свободный доступ и не требуется применять лестницы, строительные леса и другие приспособления.
Рисунок 24. Последствия работы автокрана вблизи с подвальным помещением
И напоследок еще один важный совет – надо заранее продумать и при необходимости подготовить площадку для автокрана. Если грунт на участке насыпной, при работе грузоподъемной техники могут возникнуть сложности. Также не допускается размещение крана рядом с подвальными помещениями, сливными ямами и т.д. В этом случае лучше переплатить и арендовать технику с более длинной стрелой.
