При строительстве дома одним из самых важных этапов является сооружение перекрытия. Продумать все, даже самые мельчайшие детали, очень сложно, но основные аспекты следует спланировать заблаговременно – лучше еще на стадии проектирования. Выбирать плиты перекрытия для частного дома нужно именно при разработке проекта – обычно конструкторы «подгоняют» планировку стен под стандартные типоразмеры железобетонных изделий. Но это не единственный способ устройства – в некоторых ситуациях целесообразнее отдать предпочтение монолитным или сборно-монолитным конструкциям.
Что нужно знать перед монтажом перекрытий для частного дома?
Перекрытие – горизонтальный конструктивный элемент здания, который выполняет несущую и ограждающую (разделяет смежные помещения по высоте) функции. Капитальные конструкции сооружают из тяжелых и легких видов бетона с усилением структуры армирующим каркасом.
Нередко горизонтальные несущие конструкции сооружают из деревянных и металлических балок. Но эти виды перекрытий менее надежны и долговечны, поэтому их используют обычно для разделения жилых этажей от чердака или мансарды.
Рисунок 1. Перекрытия по деревянным и металлическим балкам
Перекрывать здания в несколько этажей надежнее и безопаснее капитальными конструкциями:

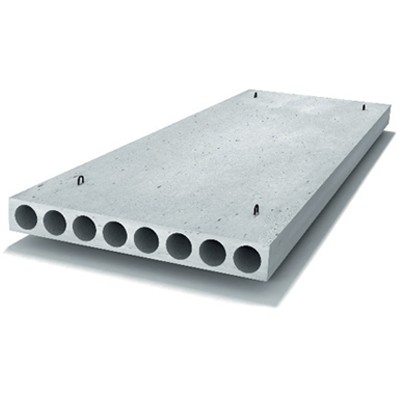

- многопустотными железобетонными плитами;
- монолитным перекрытием;
- сборно-монолитным перекрытием.
Выбор конкретного типа горизонтальной несущей конструкции осуществляется в зависимости от конструктивных особенностей строения, конфигурации перекрываемого пролета, наличия или отсутствия подъездных путей и места для манипулирования тяжелой строительной техники. Финансовые вопросы смещаются на второй план, но полезно знать, что железобетонные плиты обойдутся примерно на 30 % дешевле, чем монолит.
Какое выбрать перекрытие для дома?
Основной критерий выбора пустотелых плит перекрытий – размеры дома и предполагаемые эксплуатационные нагрузки. Хотя особых проблем возникнуть не должно, так как заводы-изготовители выпускают широкий ассортимент продукции:
- по длине – от 1,6 до 10,8 м;
- по ширине – 1 м, 1,2 м, 1,5 м и 1,8 м;
- по толщине – стандартные (220 мм), облегченные (160 мм) и утолщенные (265 мм);
- по несущей способности – от 300 до 1600 кг/м2.
Сооружение перекрытия в доме из железобетонных плит занимает минимум времени, поскольку в этом случае для продолжения строительных работ не требуется ждать застывания бетона.
При выборе монолитных и сборно-монолитных конструкций учитывайте, что в этом случае марка бетона для перекрытия частного дома должна быть не менее М200. Также важно выполнить бетонирование всей конструкции за один раз, а для продолжения строительства бетон должен набрать эксплуатационную прочность.
Рисунок 2. Разные виды перекрытий
Заводские плиты
Большинство застройщиков перекрывают дома ЖБ плитами. Популярность этого способа обусловлена множеством преимуществ многопустотных железобетонных изделий:
- Скорость монтажа – благодаря привлечению к работе автокрана и возможности укладки «с колес» существенно сокращаются сроки сооружения горизонтальной несущей конструкции.
- Небольшой по сравнению с монолитом вес за счет наличия технологических пустот – позволяет минимизировать нагрузки на фундамент и немного сэкономить на его устройстве.

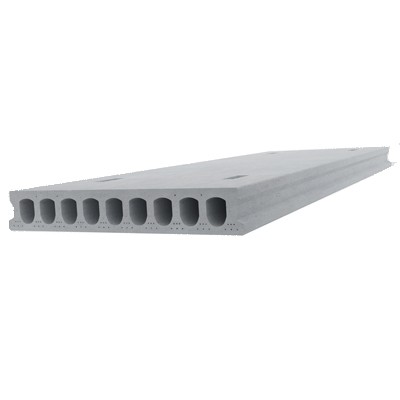

- Точные геометрические размеры и хорошее качество бетонной поверхности – упрощают монтажные и удешевляют отделочные работы (особенно касается плит ПБ).
Фото 3. Перекрытие дома ЖБ плитами
К недостаткам можно отнести невозможность перекрытия пролетов со сложной конфигурацией – эти участки обычно делаются монолитными.
Процесс монтажа плит показан в видео:
Монолитная конструкция
Монолитное перекрытие представляет собой цельнолитую конструкцию, которая заливается непосредственно на месте строительных работ. Но перед этим сооружается опалубка, которую можно арендовать или сделать самостоятельно, и изготовляется армирующий каркас из рифленой арматуры диаметром 10-14 мм в виде сетки с ячейками 200х200 мм или менее.
Фото 4. Процесс бетонирования монолитной конструкции
Основные достоинства устройства монолитного перекрытия:
- Высокая несущая способность – при соблюдении технологии и применении качественных материалов.
- Возможность использования колонн в качестве опорных конструкций.
- Равномерное распределение нагрузок – монолитная конструкция способствует равномерному распределению всех усилий на стены и фундамент строения.
- Не требуется привлекать тяжелую строительную технику для работ за исключением бетононасоса.
Фото 5. Готовое монолитное перекрытие
Но и минусов у такой конструкции достаточно – повышенная трудоемкость, невозможность продолжения строительства до момента застывания бетона и более высокая стоимость по сравнению с перекрытием ЖБ плитами.
Особенности монолитных конструкций:
Сборно-монолитное перекрытие
СМП или сборно-монолитное перекрытие конструктивно состоит из специальных балок и блоков-вкладышей, формирующих несъемную опалубку. В связи с этим, его можно отнести к категории горизонтальных несущих конструкций балочного типа, в отличие от рассмотренных выше безбалочных перекрытий. Поверх блочных элементов укладывается армирующая сетка, затем производится заливка бетоном пустот между ними и формирование стяжки.
Рисунок 6. Конструкция СМП
Конструктивные особенности:
- Небольшой вес сравнительно с цельнолитой конструкцией.
- Легкий монтаж – блоки-вкладыши выкладываются между несущими балками вручную без привлечения спецтехники.
- Низкая теплопроводность – при использовании блоков с высокими теплоизоляционными характеристиками нет необходимости ни в утеплении, ни в шумоизоляции.
- Возможность устройства перекрытий любой конфигурации.
- Монтаж стяжки, коммуникаций и теплых полов возможен одновременно с заливкой бетоном.
- Более ровная поверхность по сравнению с заводскими железобетонными плитами.
- Монтаж перекрытия стандартного коттеджа обычно занимает не более 2-х дней силами двух рабочих.
Фото 7. Подготовка к бетонированию СМП
Основной минус – необходимость в опалубке и ожидании срока набора прочности бетона. Изначально необходимо уложить балки и блоки вкладыши, сделать армирующий каркас и еще забетонировать слой толщиной 50 мм для обеспечения монолитной конструкции. Одним словом – устройство СМП несложный, но довольно продолжительный процесс.
Технология устройства СМП рассмотрена в следующем видео:
