Сборно-монолитные перекрытия YTong
Сборно-монолитные перекрытия Ytong® - пакетное системное конструктивно-технологическое решение перекрытий (межэтажных, кровельных (для плоских кровель), над полуподвальными/подвальными помещениями), причем:
· по факту унифицированное, поскольку может быть использовано при строительстве, реконструкции домов/зданий/сооружений с пролетами между несущими конструкциями (по осям) до 7.2 м вне зависимости от материала стен (кирпич, газобетон, железобетон, легкие бетоны, керамические камни и т.д.), высоты дома/здания, целевого назначения/использования, времени (этапа) эксплуатации и т.д.;
· позволяющее существенно снизить затраты на строительство/реконструкцию за счет использования для доставки обычного грузового транспорта и отсутствия необходимости привлечения к строительству/реконструкции грузоподъемной техники;
· практически полностью решающее проблемы теплоизоляции и звукоизоляции перекрытий, а также в большей степени – проблему нагрузки на фундамент и несущие конструкции дома/здания/сооружения.
Сборно-монолитные перекрытия Ytong® преимущественно ориентированы на малоэтажное домостроение (частное, коммерческое, производственно-коммерческое), но с равным успехом могут использоваться для возведения многоэтажных зданий/сооружений, пристроек и построек, гаражей, складов и пр. с пролетами между осями опорных монолитных обвязок не более 7.2 м из-за ограничений по длине выпускаемых заводом ЗАО «Кселла-Аэроблок-Центр» пространственных каркасов из стали для наполнения газобетонными блоками специальной формы.
В комплект поставки сборно-монолитных перекрытий бренда Ytong® входят:
· легкие железобетонные балки длиной до 7.2 м (по заказу в зависимости от ширины пролета), высотой 40 мм и шириной 120 мм, жесткость которых дополнительно усиливается свободной арматурой в виде пространственных каркасов диаметром 8 и 10 мм (верхняя и нижняя арматура соответственно). Удельный вес опорных балок с каркасом из арматуры сборно-монолитных перекрытий бренда Ytong® не более 17 кг/пог. м, благодаря чему можно осуществлять их монтаж вручную без использования грузоподъемной техники, что особенно важно в условиях реконструкции эксплуатируемых домов/зданий/сооружений и/или сложности подъезда автокрана на объект строительства;
· газобетонные Т-образные блоки-вкладыши Ytong® размером 600x200x250 мм марки средней плотности D500 класса прочности В3.5, гарантированно обеспечивающие в совокупности с опорными балками несущую способность готового сборно-монолитного перекрытия Ytong® до 450 кг/м². Т-образные блоки-вкладыши Ytong® имеют теплопроводность не более 0.132 Вт/(м*°С) в состоянии равновесной (эксплуатационной) влажности 5%, установленной СП 50.13330.2012 (актуализированная версия СНиП 23-02-2003 «Тепловая защита зданий») для условий эксплуатации Б в зоне влажности «нормальная» (зона московского региона, северных районов и т.д.) для помещений с нормальным влажностным режимом, при том, что ГОСТ 31359-2007 «Бетоны ячеистые автоклавного твердения. Технические условия) в приложении 1 регламентирует теплопроводность для автоклавных ячеистых бетонов в состоянии равновесной (эксплуатационной) влажности 5% не более 0.147 Вт/(м*°С).
Преимущества сборно-монолитных перекрытий Ytong®.
Сборно-монолитные перекрытия Ytong® позволяют:
· осуществлять монтаж, в том числе в стесненных условиях при реконструкции и/или при ограниченной возможности доступа автокрана во время строительства без использования грузоподъемной техники силами 2-3 строителей вручную, причем основная нагрузка на рабочих приходится при укладке опорных железобетонных балок с пространственной конструкцией из арматуры;
Справка: В отношении возможности монтажа вручную сборно-монолитные перекрытия Итонг выигрывают даже у армированных плит перекрытия из газобетона бренда, установка которых на место может осуществляться только механизированным способом.
· полностью решить проблему, как теплоизоляции, так и звукоизоляции между помещениями, помещением и крышей (улицей при плоском покрытии), помещениями и полуподвальными/подвальными сооружениями, где обычно осуществляется прокладка коммуникаций инженерно-технических систем;
· обеспечить высокую несущую способность перекрытия, одновременно максимально возможно снизив нагрузку на фундамент и несущие стены, значительную при использовании пустотных или сплошных железобетонных плит перекрытия, а также монолитного железобетона;
· выполнять перекрытия форм домов/зданий любой планировки, в том числе с эркерами, верандами, выступами и пр., благодаря возможности точной подгонки опорных балок и Т-образных блоков-вкладышей непосредственно «по месту»;
· оперативно и при малых инвестициях решить проблему замены ослабленных перекрытий в эксплуатируемых/реконструируемых домах/зданиях, в том числе перекрытий на основе деревянных балок;
· не использовать стяжки для выравнивания основания полов, в том числе в виде многослойных конструкций для выравнивания, звукоизоляции и теплозащиты;
· сократить инвестиции в возведение перекрытий в сравнении с применением дорогих железобетонных плит или заливки монолитного железобетона более, чем на 30% за счет:
· снижения временных и трудовых затрат при возведении сборно-монолитных перекрытий;
· исключения из процесса строительства/реконструкции дома/здания грузоподъемной техники, а также съемной опалубки и вспомогательных материалов, используемых при заливке монолитного железобетонного перекрытия;
· существенного сокращения числа (и мощности) технологических опор (стоек, подпорок, щитов и пр.), необходимых для заливки монолитных железобетонных перекрытий;
· возможности использовать для доставки сборно-монолитных перекрытий Ytong® практически любой грузовой автотранспорт с длиной кузова, соответствующей длине заказанных опорных железобетонных балок.
Нормативно-правовая база для возведения сборно-монолитных перекрытий Ytong®.
Для возведения/реконструкции домов, зданий/сооружений со сборно-монолитными перекрытиями Итонг необходимо использовать нормы, требования и рекомендации следующих нормативно-правовых актов:
· Федеральный закон от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений»;
· постановление Правительства Москвы от 9 июня 2009 г. N 536-ПП Городская программа «Энергосберегающее домостроение в городе Москве на 2010-2014 гг. и на перспективу до 2020 года»;
· СП 50.13330.2012 (актуализированная версия СНиП 23-02-2003 «Тепловая защита зданий»);
· СП 51.13330.2011 «Защита от шума»;
· СТО 501-52-01–2007 «Проектирование и возведение ограждающих конструкций жилых и общественных зданий с применением ячеистых бетонов в Российской Федерации»;
· СТО 87313302.13330-001-2012 «Конструкции с применением автоклавного газобетона в строительстве зданий и сооружений» НААГ (национальной ассоциации производителей автоклавного газобетона);
· СТО НААГ 3.1–2013«Конструкции с применением автоклавного газобетона в строительстве зданий и сооружений»;
· руководство НААГ по теплотехническому расчету наружных стеновых конструкций жилых и общественных зданий с применением изделий из ячеистого бетона автоклавного твердения в Российской Федерации;
· ГОСТ 31359–2007 «Бетоны ячеистые автоклавного твердения. Технические условия» и ГОСТ 31360–2007 «Изделия стеновые неармированные из ячеистого бетона автоклавного твердения. Технические условия»;
· Энциклопедия строительства (Das Baubuch) из газобетона YTONG и минеральных ячеистых изоляционных плит Multipor.
Основные правила монтажа сборно-монолитных перекрытий Ytong® при возведении новых домов/зданий:

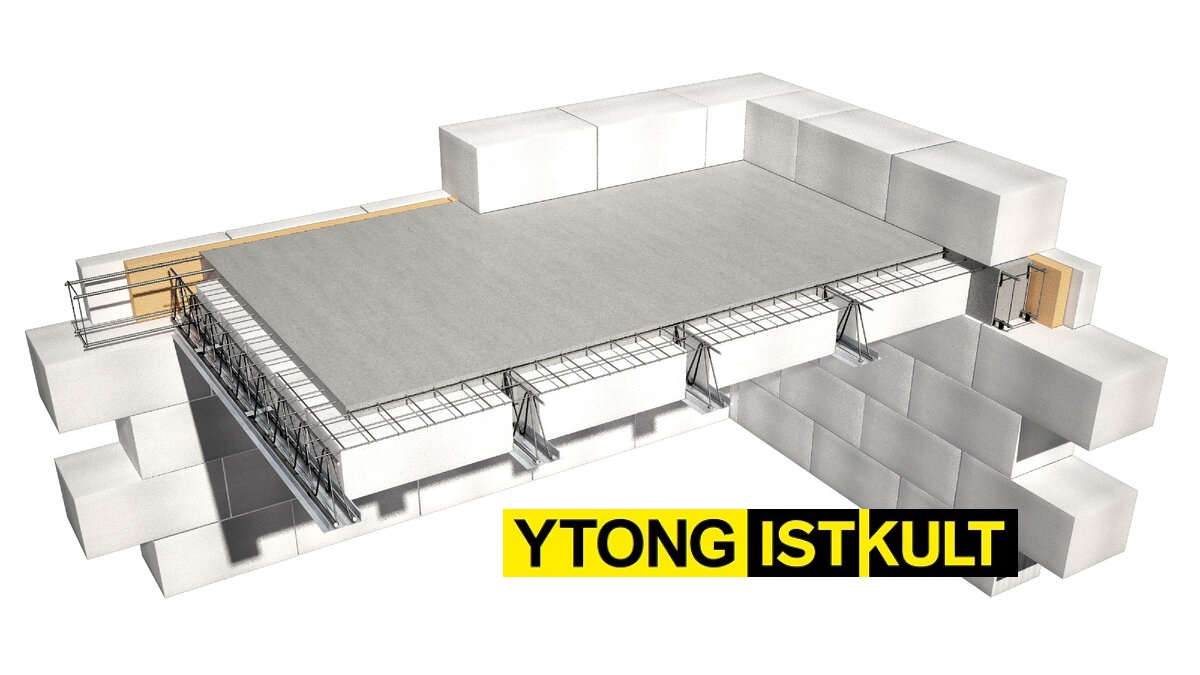

Рис. Схема сборно-монолитного перекрытия Ytong® в сечении: перпендикулярно (слева) и параллельно (справа) направлению опорной балки, где: 1 - стеновой блок YTONG; 2 - конструкция пола; 3 - бетонная заливка (В20), армированная сеткой; 4 – блок-вкладыш перекрытия; 5 – штукатурка; 6 – опорная балка перекрытия; 7 - монолитный пояс; 8 - зона опоры блока перекрытия.
· опорные балки укладываются на ровную поверхность несущей стены в зоне формирования замкнутого армированного монолитного пояса, в случае больших неровностей поверхность предварительно выравнивается цементно-песчаной стяжкой прочности М-100 толщиной не менее 50 мм;
· монолитный пояс формируется из минимум трех рядов арматуры диаметром 10 мм с хомутами из 5 мм проволоки и расстоянием между хомутами 250 мм при пролетах до 6 м, и из 4 рядов в пролетах большей длины с хомутами из 6 мм проволоки и расстоянием между хомутами 300 мм. Арматуры укладывается внахлест с длиной нахлеста минимум 900 мм;
· под балки устанавливаются телескопические стойки и профильные трубы 80х40х3 мм или деревянные монтажные опоры в виде столбов диаметром 140–160 мм или брусков с расстоянием между опорными точками (рейками, столбами) не более 1,6 м, обеспечивающие несущую способность не менее 400 кг/м²;
Важно: Опоры устанавливаются сразу после монтажа балок и не убираются после заливки бетона до набора прочности бетоном не менее 70%.
· Т-образные блоки укладываются вручную с обеспечением опоры блока на балки (и на несущую стену в зоне пояса) не менее 20 мм.
· после монтажа блоков-вкладышей на верхние стержни арматуры опорных балок укладывается арматурная сетка 100х100х5 мм с обеспечением нахлеста между отдельными сетками не менее 150 мм;
· осуществляется бетонирование перекрытия совместно с монолитным поясом мелкозернистым тяжелым бетоном с максимальной крупностью зерен 10 мм класса прочности не ниже В20 с использованием бетононасоса, причем температура воздуха для бетонирования должна быть выше 5 градусов Цельсия, а все элементы перекрытия очищены от мусора и грязи.
